MANUALE UTENTE 203 MIDLAND

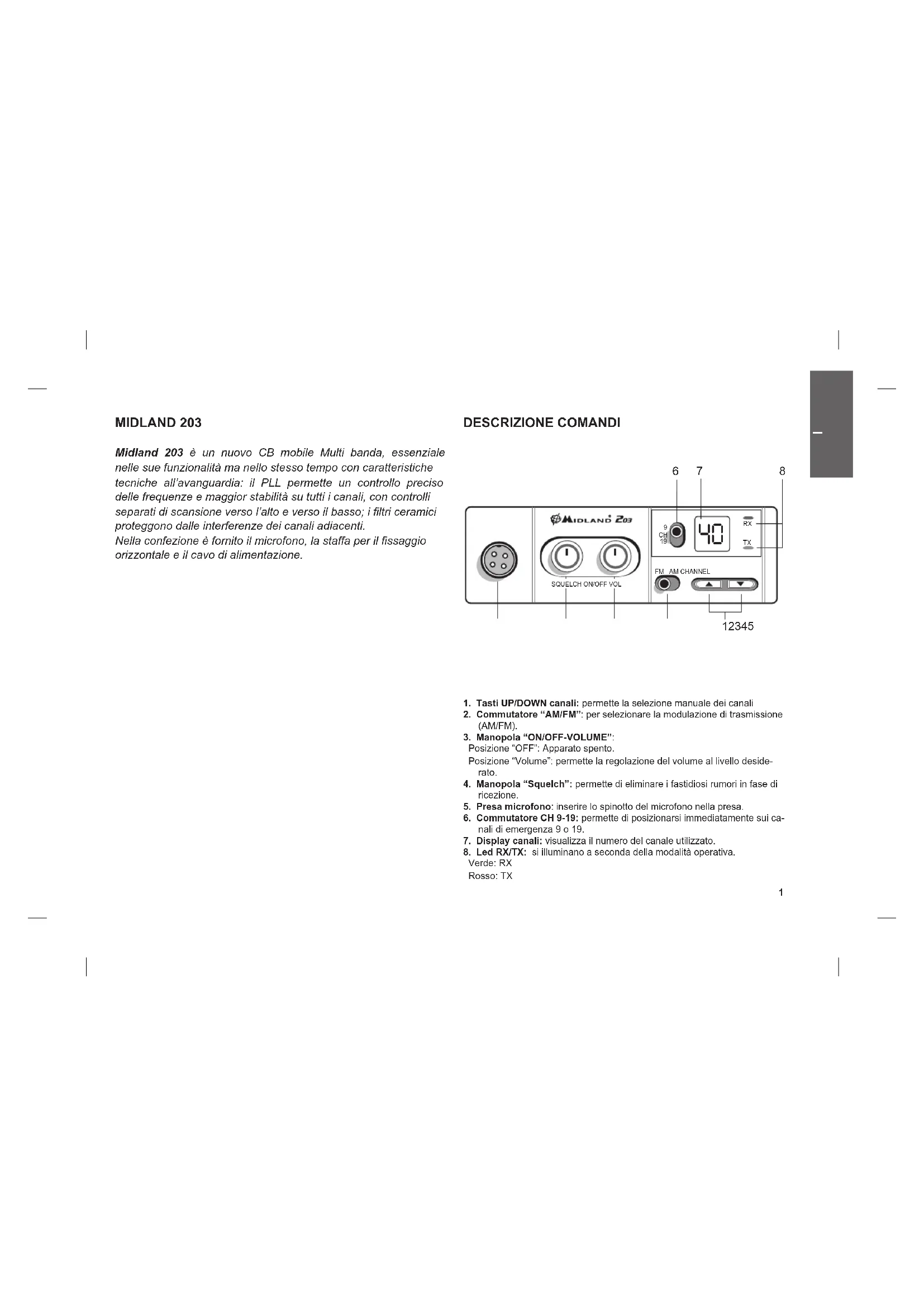

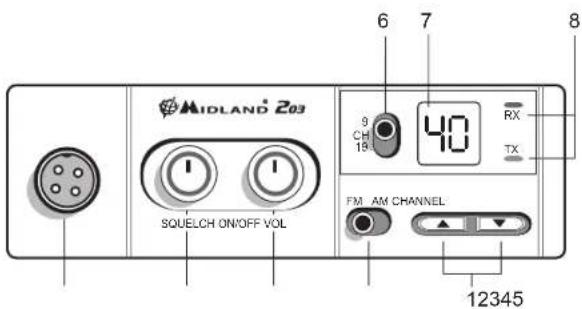

MIDLAND 203 Midland 203 è un nuovo CB mobile Multi banda, essenziale nelle sue funzionalità ma nello stesso tempo con caratteristiche tecniche all’avanguardia: il PLL permette un controllo preciso delle frequenze e maggior stabilità su tutti i canali, con controlli separati di scansione verso l’alto e verso il basso; i ltri ceramici proteggono dalle interferenze dei canali adiacenti. Nella confezione è fornito il microfono, la staffa per il ssaggio orizzontale e il cavo di alimentazione. DESCRIZIONE COMANDI 1. Tasti UP/DOWN canali: permette la selezione manuale dei canali2. Commutatore “AM/FM”: per selezionare la modulazione di trasmissione (AM/FM). 3. Manopola “ON/OFF-VOLUME”: Posizione “OFF”: Apparato spento. Posizione “Volume”: permette la regolazione del volume al livello deside-rato.4. Manopola “Squelch”: permette di eliminare i fastidiosi rumori in fase di ricezione.5. Presa microfono: inserire lo spinotto del microfono nella presa. 6. Commutatore CH 9-19: permette di posizionarsi immediatamente sui ca-nali di emergenza 9 o 19. 7. Display canali: visualizza il numero del canale utilizzato.8. Led RX/TX: si illuminano a seconda della modalità operativa. Verde: RX Rosso: TX

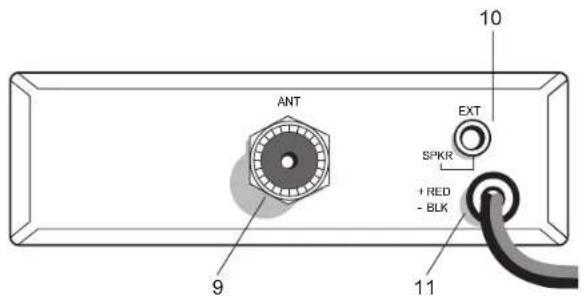

9. Connettore antenna: è previsto il connettore tipo PL.

1. PTT: pulsante di trasmissione

2. Connettore microfonico 4 pin

INSTALLAZIONE Ricercare e localizzare sul mezzo mobile, la posizione per l’installazione dell’apparato. Tale posizionamento deve essere fatto in modo da non creare intralcio a chi guida, e nello stesso tempo, di facile accessibilità per poter togliere l’apparato secondo le necessità. La posizione di montaggio più comune è sotto il cruscotto (si consiglia lontano da fonti di calore o vicino al condizionatore). Dopo aver stabilito la posizione più adatta sul veicolo, mantenere il ricetrasmettitore con la staffa di montag- gio nell’esatta posizione desiderata e vericare che non vi siano inconve- nienti; successivamente segnare e forare il veicolo per il ssaggio delle viti di montaggio. Controllare che esse siano ben ancorate, in considerazione delle notevoli sollecitazioni e vibrazioni create dal mezzo mobile. Inserire il cavo di alimentazione accendisigari da 12V nella relativa presa accendisigari. Prima di operare, installare e collegare l’antenna inserendo il connettore nell’apposita presa sul retro dell’apparato. Per l’uso di un altoparlante ester- no, utilizzare la presa EXT-SPKR.

INSTALLAZIONE DELL’ANTENNA

L’antenna è l’elemento più importante per ottenere i migliori risultati. É indi- spensabile che l’antenna abbia un’impedenza di 50 Ohms. A seconda della posizione in cui viene installata, il rendimento varia notevolmente. Usare un cavo coassiale con impedenza 50 Ohms. Il cavo coassiale deve es- sere montato con molta cura: evitare curve e piegamenti. Inoltre va ricordato che il cavo più corto aumenta la sensibilità dell’apparato, così come un cattivo collegamento tra apparato e antenna. Informazioni utili:

1. Installare l’antenna nella parte più alta del veicolo

2. Maggiore è la lunghezza dell’antenna e migliore sarà il suo rendimento

3. Montare l’antenna e il cavo il più possibile lontano da fonti di disturbi elet-

4. Assicurarsi di avere una buona massa

5. Evitare danni ai cavi

Esistono in commercio diversi tipi di antenna: con stilo a 1/4 d’onda; alimen- tate al centro; con carica in base; con carica in alto. Le antenne caricate sono più corte, ma per un miglior rendimento si consigliano quelle di lunghezza di circa 2 metri. 9CH19

L’installazione a centro tetto è la migliore in senso assoluto perchè il ground o radiale di terra è proporzionale in tutte le direzioni, mentre su una ancata o in una qualsiasi altra parte del veicolo, diventa proporzionale alla massa dello stesso. Attenzione: Non usare mai la radio CB senza aver installato un’antenna ap- propriata per non correre il rischio di danneggiare il trasmettitore; per la stes- sa ragione controllare periodicamente il ROS tramite l’apposito strumento.

FUNZIONAMENTO DEL MIDLAND 203

Dopo aver installato e cablato il vostro CB e la vostra antenna, seguire atten- tamente le seguenti istruzioni per raggiungere un funzionamento soddisfa- cente del vostro apparato.

1. Avvitare la spina nella presa del microfono sul pannello e controllare il

2. Assicurarsi che l’antenna sia collegata al proprio connettore

3. Assicurarsi che il comando di squelch sia ruotato nella massima posizione

4. Scegliere il modo di emissione AM o FM.

5. Accendere la radio e selezionare la banda di frequenza.

6. Regolare il comando del volume per un buon livello sonoro

7. Selezionare il canale desiderato

8. Regolare lo Squelch

9. Per trasmettere, premere il pulsante di trasmissione PTT sul microfono.

10. Per ricevere, rilasciare il pulsante di trasmissione

Nota: gridare nel microfono non aumenta la portata della trasmissione, in quanto un circuito interno automaticamente commuta la massima modulazio- ne. Si consiglia quindi di usare un tono di voce normale.

SELEZIONE DELLA BANDA DI FREQUENZA

La scelta delle bande di frequenza deve essere eseguita a seconda del pae- se nel quale si intende usare l’apparato. Il vostro Midland 203 ha la possibilità di selezionare 4 bande di lavoro: IT(it): 40CH 26.965 MHz – 27.405 MHz 4W AM/FM EU(EU): 40CH 26.965 MHz – 27.405 MHz 1W AM/4W FM PL(PL): 40CH 26.960 MHz – 27.400 MHz 4W AM/FM D3(d3): 80CH da CH1 a CH40 26.965MHz – 27.405 MHz 1W AM/4W FM da CH41 a CH80 26.565MHz – 26.955 MHz solo 4W FM Procedimento:

1. Spegnere la radio.

3. Selezionare la banda di frequenza desiderata tramite i tasti UP/DOWN.

4. Confermare la selezione premendo il tasto PTT del microfono o attendere

5 secondi per la conferma automatica. Nota: dopo l’impostazione della banda di frequenza, ogni volta che accen- derete la radio, il display visualizzerà per 1 secondo la banda in uso. Per cambiare la banda di frequenza, seguire la procedura sopra indicata. CANALI PRIORITARI (CH 9-19) Midland 203 è dotato di un commutatore che permette di posizionarsi imme- diatamente sui canali 9 e 19. Il canale 9 serve solo per le comunicazioni di emergenza, mentre il canale 19 invece è usato per richiedere informazioni sulla viabilità, ecc. Posizionando l’interruttore nella posizione centrale si ritornerà all’ultimo ca- nale selezionato. SQUELCH Questa funzione serve per eliminare il rumore di fondo del ricevitore in assen- za di segnali d’ingresso. Per la massima sensibilità del ricevitore è preferibile che il comando sia regolato solo al preciso livello dove il rumore di fondo del ricevitore o il rumore ambientale, viene eliminato. Girare completamente in senso antiorario poi lentamente in senso orario n- chè non scomparirà il rumore. Se lo squelch sarà posizionato nella massima posizione in senso orario, si potranno sentire solo segnali molto forti. ALTOPARLANTE SUPPLEMENTARE Inserire un altoparlante con uscita da 3-10 W nella presa EXT-SPKR. In que- sto modo l’altoparlante interno viene disconnesso.4 GARANZIA Il consumatore è titolare di diritti secondo la legislazione nazionale applicabile disciplinante la vendita dei beni di consumo e la garanzia lascia impregiudi- cati tali diritti; La durata della garanzia è di mesi 24 a decorrere dalla data di acquisto o dal- la data della ricevuta rilasciata dal rivenditore ; per farla valere l’utente deve presentare lo scontrino d’acquisto assie me al box dell’apparato acquistato ; La garanzia copre l’apparecchio nella totalità delle sue parti e comprende sia il materiale che la manodopera necessaria per le riparazioni ; La garanzia non copre i difetti causati dall’uso o collegamento del Prodotto con accessori o/e software non prodotti o forniti dal Produttore o da un uso del prodotto diverso da quello per cui il prodotto medesimo è stato realizzato. Essa non è valida in caso di apertura, modica o riparazione da parte di sog- getti diversi dai centri autorizzati o in caso di riparazioni effettuate con ricambi non autorizzati. Nulla sarà dovuto all’acquirente per il tempo durante il quale l’apparecchio sarà rimasto inattivo né egli potrà pretendere ri sarcimenti o indennizzi per spese sostenute come pure per danni diretti o indiretti derivanti dall’uso dell’apparecchio. CARATTERISTICHE TECNICHE RICEVITORE Gamma di frequenza ........................................................da 26.565 a 27.405 Sensibilità ............................................... migliore di 1.0 μV per 20 dB SINAD Rejezione canali adiacenti ............................60 dB (10 KHz); 70 dB (20 KHz) Frequenze IF ................................................ 1° IF=10.7 MHz; 2° IF=455 KHz Potenza d’uscita audio ......................................................................4 W max Risposta in frequenza .........................................................6 dB:450-2500 Hz Squelch................................................................ regolabile da 1.2 μV a 1mV TRASMETTITORE Gamma di frequenza ........................................................da 26.565 a 27.405 Ciclo di utilizzo .......................................................................................5/5/90 Potenza d’uscita ...................................................1/4 W Modulazione AM/FM Deviazione massima .....................................................2.0 KHz FM; 80% AM Emissioni spurie ............................................................................62 dB o più Tolleranza di frequenza .......................................................................0.002% Alimentazione .........................................................................12,6 Vdc ± 10% Corrente assorbita ........................................................... FM:1.3 A; AM: 1.8 A Impedenza antenna ............................................................................ 50 Ohm Dimensioni ............................................................................ 124x38x190 mm Peso ...................................................................................................... 1.2 kg Le speciche sono soggette a variazione senza preavviso. Un dispositivo di sezionamento adatto deve essere previsto nell’impianto elettrico. Tale dispositivo deve disconnettere entrambi i poli simultaneamente. Noi, CTE International dichiariamo che il prodotto è conforme ai requisiti es- senziali e alle disposizioni della Direttiva del Consiglio 1999/CE. È possibile consultare una consultare una copia della Dichiarazione di Con- formità al seguente indirizzo internet: www.midlandradio.euUK
