INSTRUKCJA OBSŁUGI 203 MIDLAND

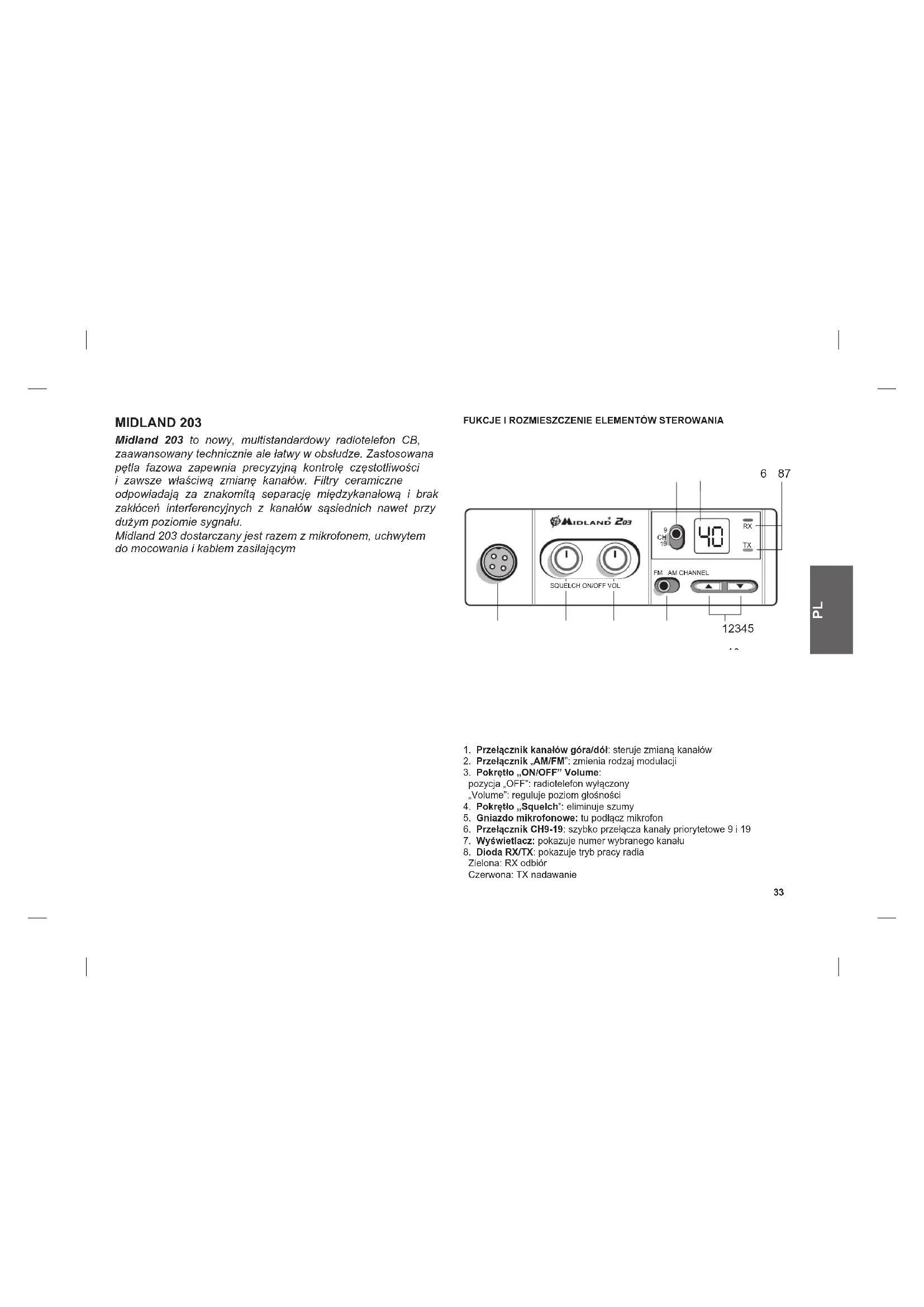

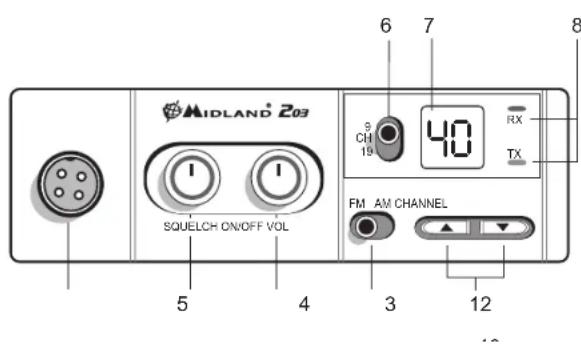

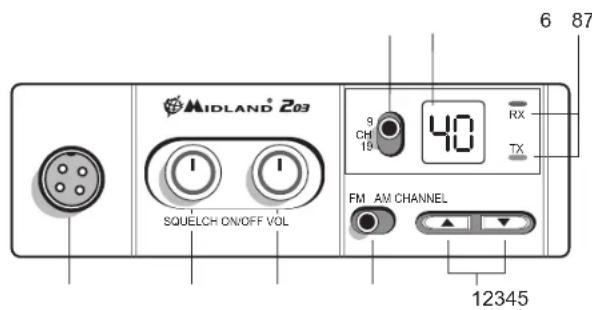

MIDLAND 203 Midland 203 to nowy, multistandardowy radiotelefon CB, zaawansowany technicznie ale łatwy w obsłudze. Zastosowana pętla fazowa zapewnia precyzyjną kontrolę częstotliwości i zawsze właściwą zmianę kanałów. Filtry ceramiczne odpowiadają za znakomitą separację międzykanałową i brak zakłóceń interferencyjnych z kanałów sąsiednich nawet przy dużym poziomie sygnału. Midland 203 dostarczany jest razem z mikrofonem, uchwytem do mocowania i kablem zasilającym FUKCJE I ROZMIESZCZENIE ELEMENTÓW STEROWANIA1. Przełącznik kanałów góra/dół: steruje zmianą kanałów2. Przełącznik „AM/FM”: zmienia rodzaj modulacji3. Pokrętło „ON/OFF” Volume: pozycja „OFF”: radiotelefon wyłączony „Volume”: reguluje poziom głośności 4. Pokrętło „Squelch”: eliminuje szumy5. Gniazdo mikrofonowe: tu podłącz mikrofon6. Przełącznik CH9-19: szybko przełącza kanały priorytetowe 9 i 197. Wyświetlacz: pokazuje numer wybranego kanału8. Dioda RX/TX: pokazuje tryb pracy radia Zielona: RX odbiór Czerwona: TX nadawanie

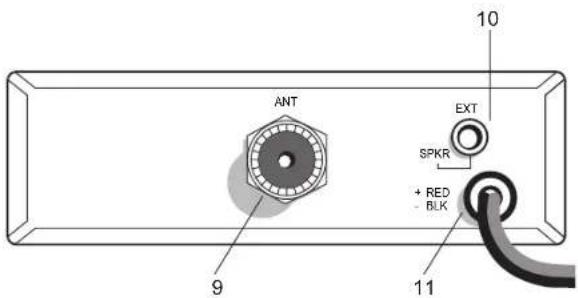

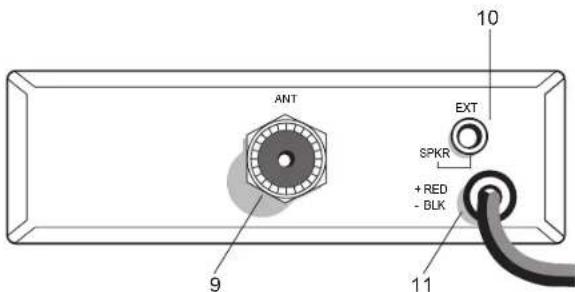

9. Gniazdo anteny: Złącze żeńskie typu PL (SO, UC1, UHF )

10. Gniazdo EXT SPKR: Podłączenie głośnika zewnętrznego (podłączenie

automatycznie odłącza wbudowany w radio głośnik wewnętrzny)

11. Zasilanie: Kabel zasilający prądu stałego

INSTALACJA Instaluj radio tak, aby w razie potrzeby można je było szybko i łatwo zdemontować, żeby nie ograniczało swobody ruchów i kierującego oraz nie stwarzało zagrożenia. Zwykle radio zakłada się pod deską rozdzielczą obok miejsca na nogi kierowcy. Nie montuj radia na kanałach wentylacji i ogrzewania. Starannie wybierz miejsce, przyłóż uchwyt, zaznacz miejsca i wywierć otwory. Uważaj, żeby nie przedziurawić kabli elektrycznych i innych istotnych elementów. Po przekręceniu uchwytu, podłącz kabel anteny, wsuń radio w uchwyt, dokręć bocznymi śrubami i wetknij wtyk kabla zasilającego do gniazda zapalniczki. Jeżeli korzystasz z głośnika zewnętrznego podłącz go do gniazda EST SPKR przed włożeniem radia w uchwyt. INSTALACJA ANTENY Samochodowy system antenowy nie ogranicza się tylko samej anteny. Cała linia nadawcza i sam samochód składają się na ostateczny rezultat łączności. Musisz bardzo staranie dobrać i zamontować elementy, a antenę umieścić w najkorzystniejszym miejscu. Używaj wyłącznie kabla koncentrycznego o impedancji 50Ω i buduj linię możliwie jak najkrótszą. Rola instalacji antenowej jest niezwykle istotna zarówno przy nadawaniu jaki odbiorze. Bardzo czuły i dysponujący znakomitym odstępem sygnał-szum odbiornik nic nie zdziała przy słabej antenie. Wskazówki

1. Umieść antenę tak wysoko jak to możliwe

2. Czym dłuższa antena tym lepszy zasięg

3. Montuj antenę i prowadź kabel z dala od źródeł zakłóceń

4. Zapewnij antenie elektryczne połączenie z nadwoziem

5. Chroń kabel przed uszkodzeniem

Spośród wielu typów anten obecnych na rynku najlepszy zasięg zapewni pełnowymiarowa 2,5m ćwierćfalowa antena zamontowana pionowo na środku dachu. UWAGA: Nigdy nie używaj radia bez właściwie podłączonej anteny. Zale- camy okresową kontrolę kabla antenowego i kontrolny pomiar współczynnika SWR, który świadczy o elektrycznym dopasowaniu anteny. 9CH19

`Po podłączeniu zasilania i anteny postępuj natepująco:

1. Wetknij wtyk mikrofonu i dokręć jego nakrętkę

2. Upewnij się, że antena jest podłączona

3. Sprawdź, czy pokrętło Squelch jest przekręcone maksymalnie w lewo

4. Wybierz rodzaj modulacji AM (w Polsce ) lub FM

5. Włącz radiotelefon i wybierz standard

6. Ustaw siłę głosu na odpowiednim poziomie

8. Przekręcaj Squelch w prawo do chwili wyeliminowania szumów

9. Nadając trzymaj wciśnięte PTT i mów do mikrofonu

10. Puść PTT – radio przełączy się na odbiór

W różnych krajach używane są różne limity mocy i częstotliwości dla łączności CB, zwane standardami. Midland 203 może pracować w 4 różnych standardach: IT (it) 40 kanałów 26.965-27.405 MHz, 4W AM/FM EU (EU) 40 kanałów 26.965-27.405 MHz, 1W AM/4W FM PL (PL) 40 kanałów 26.960-27.400 MHz, 4W AM/FM D 3 (d3) 80 kanałów 1-40 26.965-27.405 MHz, 1W AM/4W FM i 41-80 26.565-26.955 MHz 4W FM Procedura wyboru

2. Włącz radio jednocześnie trzymając wciśnięte oba przyciski zmiany

3. Przyciskami zmiany kanałów wybierz standard

4. Potwierdź wybór naciskając PTT lub poczekaj 5 sek.

Pamiętaj: Kiedy już wybrałeś standard, radio po każdym włączeniu przez sekundę wyświetli odpowiadający mu symbol. Standard zawsze możesz zmienić korzystając z powyższej procedury SQUELCH Squelch to regulowana blokada szumów. Wybierz kanał, na którym nikt nie nadaje lub poczekaj na koniec transmisji. Przekręcaj gałkę blokady powoli w prawo, do chwili aż przestaniesz słyszeć szum. Teraz powinieneś słyszeć tylko użyteczne sygnały. Pamiętaj, czym bardziej w prawo obrócisz pokrętło tym tylko coraz mocniejsze będą słyszalne w głośniku. Dla odbioru dalekich, słabych stacji otwórz blokadę całkowicie, ustawiając pokrętło w skrajnej, lewej pozycji.

KANAŁY PRIORYTETOWE 9 – 19

Midland 203 posiada bardzo użyteczny przełącznik szybkiego dostępu do kanałów 9, uznawanego za kanał ratunkowy i 19, będącego kanałem informacji drogowej. środkowa pozycja wywołuje kanał wybrany przyciskami góra/dół.

Do radiotelefonu można podłączyć zewnętrzny głośnik o impedancji 4 Ω i mocy znamionowej 3-10 W. Podłączenie głośnika do gniazda na tylnym panelu powoduje automatyczne odłączenie wbudowanego głośnika wewnętrznego. GWARANCJA Producent lub jego upoważniony przedstawiciel naprawi lub wymieni Midlanda 203 jeżeli uszkodzenie powstało z przyczyn tkwiących produkcie, jego wykonaniu albo wadzie materiału i ujawniło się w ciągu 2 lat od daty zakupu. Wadliwy produkt prosimy zwracać do sprzedawcy razem z kartą gwarancyjna i oryginalnym dowodem zakupu, gdzie widoczny jest sprzedawca i data sprzedaży. Gwarancja nie obejmuje uszkodzeń wynikłych w związku z użyciem produktu niezgodnie z jego przeznaczeniem, ekspozycji na ekstremalne temperatury ( poza zakresem -10 ÷ 55°C ), działaniem wody, wilgoci lub nieautoryzowaną naprawa albo modykacją. Szczegóły umowy gwarancyjnej zawarte są w karcie.36 SPECYFIKACJA TECHNICZNA ODBIORNIK Zakres częstotliwości.....................................................26.565 – 27.405 MHz Czułość ......................................................... lepsza niż 1µV dla 20dB SINAD Separacja międzykanałowa ................... 60 dB dla 10 kHz i 70 dB dla 20 kHz Częstotliwości pośrednie .......................................... 1=10.7 MHz, 2=455 kHz Moc audio ............................................................................maksymalnie 4 W Pasmo przenoszenia ...................................................... 6 dB: 450 – 2500 Hz Blokada szumów ............................................ regulowana od 1.2 µV do 1mV NADAJNIK Zakres częstotliwości.....................................................26.565 – 27.405 MHz Cykl pracy ..............................................................................................5/5/90 Moc wyjściowa........................................................................................1/4 W Modulacja ............................................................................................ AM/FM Maksymalna dewiacja ...................................................... 2 kHz FM; 80% AM Tłumienie niepożądanych sygnałów .......................................................62 dB Tolerancja częstotliwości .....................................................................0.002% Zasilanie ................................................................................12,6 V dc ± 10% Producent zastrzega możliwość wprowadzania zmian Instalacja elektryczna radia powinna być wyposażona w łatwo dostępny wyłącznik przerywający jednocześnie połączenie dla obu biegunów. Producent CTE International deklaruje, że Midland 203 jest zgodny z Wymaganiami Zasadniczymi i stosownymi postanowieniami dyrektywy 9/5/EC.37

• Zużyte towary oznaczone tym znakiem mogą stanowić zagrożenie dla środowiska naturalnego, dlatego nie należy ich wyrzucać tylko oddać sprzedawcy, który przekaże je do przedsiębiorstwa zajmującego się utylizacja odpadów.
