Midland 203 Plus is degloednieuwe Multi-Standaard CBzendontvanger, essentieel qua functionaliteit maar met geavanceerde prestaties: Het Fase-Vergrendelde Kring schakelsystem Breed nauwkeurige frequentieregeling en stabiliteit over alle kanalen (nauwkeurige fjnafstemming met afzonderlijke scan verhoog -en verlaagbedieningen); de keramische filter Breed superieure selectiviteit en vrijheid van naastligende kanaalinterferentie. Midland 203 Plus is voorzien van een microloon, montagebeugel en voedingskabel.

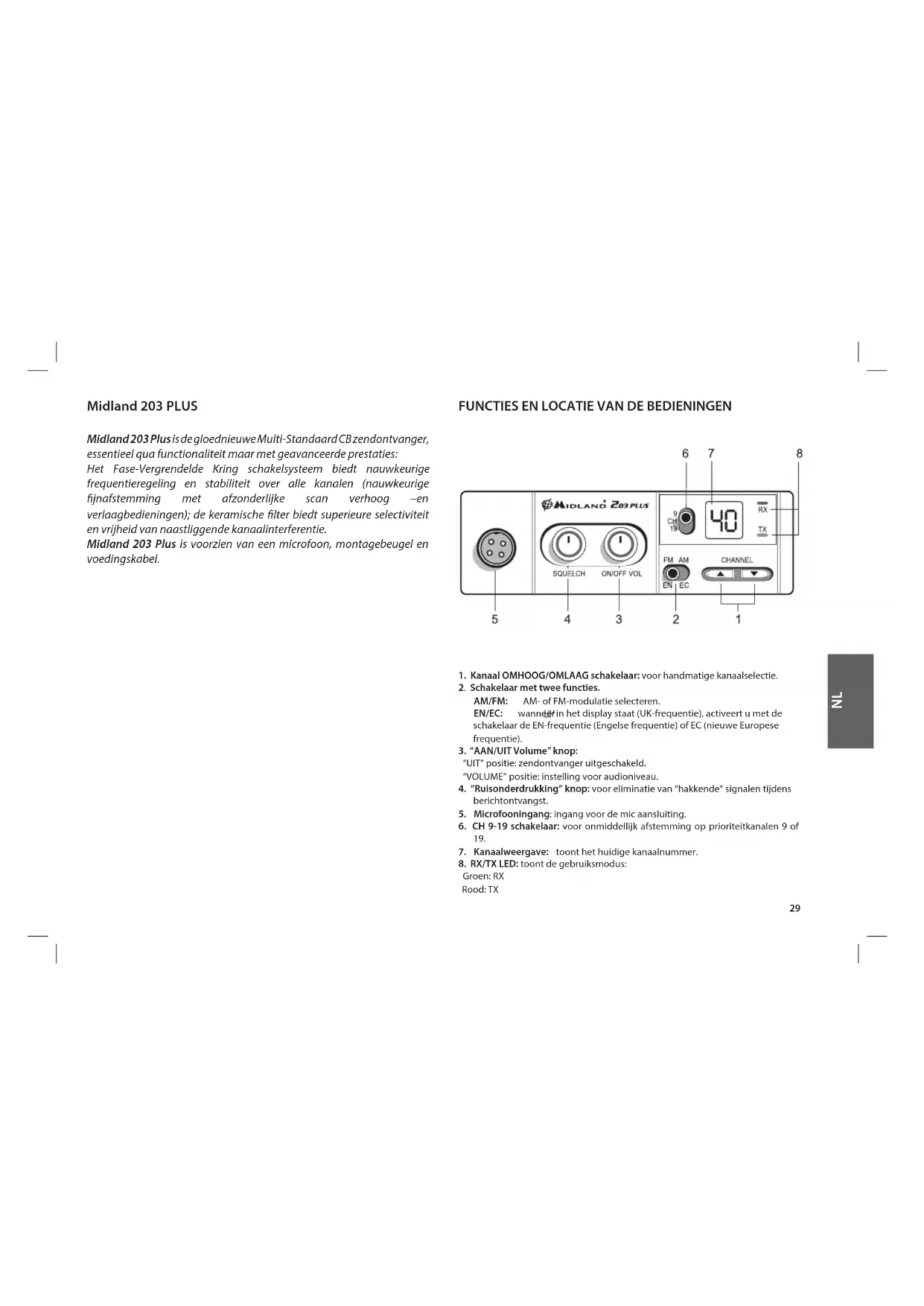

1. Kanaal OMHOOG/OMLAAG schakelaar: voor handmatige kanaalselectie.
2. Schakelaar met twee functies.

AM/FM: AM-of FM-modulatie selecTeren.

EN/EC: wannet in het display staat (UK-frequentie), activeert u met de schakelaar de EN-frequentie (Engelse frequentie) of EC (nieuwe Europese frequentie).

1. "AAN/UIT Volume" knop:
   "UIT" positie: zendontvanger uitgeschakeld.
   "VOLUME" positie:instelling voor audioniveau.
2. "Ruisonderdrukking" knop: voor eliminatie van "hakkende" signalenijdens berichtontvangst.
3. Microfooningang: ingang voor de mic aansluiting.
4. CH 9-19 schakelaar: voor onmiddelijk afstemming op prioriteitkanalen 9 of 19.
5. Kanaalweergave: toont het huidige kanaalnummer.
6. RX/TX LED: toont de gebruiksmodus:

Groen: RX

Rood: TX

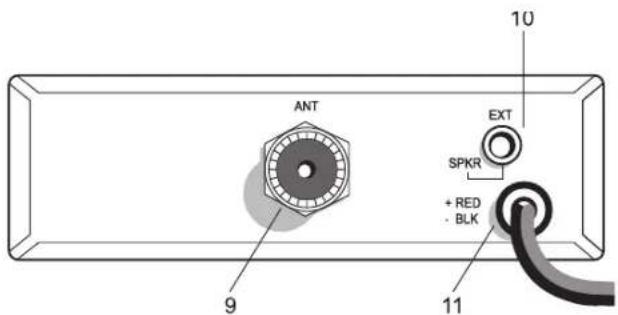

ACHTERPANEL

1. Antenneansluiting: PL aansluittype

2. EXT SPKR uittgang: externe luidsprekeruitgang (interne luidspreker za worden gedempt)

3. voedingskabel: Voeding 12,6V DC

MICROFOON

1. PTT: zendtoets
2. 4-pins microfoonaansluiting

INSTALLATIE

Twee extreem belangrijke vereisten zich installatiegemak en tevens eenvoudige verwijdering in het geval dat u het apparaat wilt verwijdenen voor reparatie of onderhoud.

De meest voorkomende montagepositie voor een zendontvanger is onder het dashboard, direct boven de aandrijfasbult. Monteer de zendontvanger zodiacig dat het Niet het pad van de verwarminge of airconditioning hindert.

Neem even de lijn om een doordacht installmentieplan op te stellen. Wanneer u de beste locatie hebte bepaald, kut u de montagebeugel als sjabloon gelebruiken om de montagegaten te markeren. Ben hierbij voorzichtig, want u wilt Niet in bedrading, garnituur of andere accessoires boren.

Monteir in de gewenste positie met bouten, borgingen en moeren of zelftappers.

Steeck de voedingskabel met sigarettenaanstekerstekker in het sigarettenaanstekersnoer van de auto.

U dient voor ingebruikname uw antennesysteme te installereren en verbinden.

De kabel vanaf de geinstalleerde antenneneClient te worden aangesloten op de coaxiale antennenaansluiting. Sluit het echter aan op de EXT-SPKR utgang als u een externe luidspeker gebrukt.

EEN ANTENNE INSTALLEREN

Een mobiel antennesystem is Niet tot slechts de antennene beperkt. De overdrachtlijn en tevens de auto zichn belangrijke factoren in het complete antennesystem. U moet waar het correcte type overdrachtlijn gebruiken en de antennene stevig op een plek bevestigen waar u optimale resultaten verkrijkt. Gebruik en coaxiale kabel met een impedantie van 50 Ohm. U dient gewoonlijk de lenghte van de overdrachtlijn minimaal te houden.

De bovenstaande discussie is net zo belangrijk voor ontvangst als voor uitzending. Als de antennen en ontvanger nicht compatibel zichn, zullen deuitstekende gevoeligheid en signala/ruisverhouding van het ontvangercircuit nicht longer werken.

Nuttige informatie

1. Plaats de antennne zo hoog möglichk.
2. Hoe langer de antennne, hoe beter de prestatie.
3. Monteer de antennene en houd de kabel uit de bron van lawaaibronnen, zoals het contactslot, meters, enz.
4. Zorg voor een solide metaal-op-metaal massaverbinding.
5. Zorg ervoor de kabel tijdens installment van de antennne Niet te beschadigen.

Er zijn veel types mobiele CB antennes: een volle kwartgolf lenghte antennene, een middenbelaste antennene, een topbelaste antennene en een basisbelaste antennene. Voor een hoger rendement raden wij een 2,5m lange, volle kwartgolf antennene aan. De antennelengetheeft direct betrekking op het rendement.

Een verticaal gepolariseerde zweepantenne is het meest geschikt voor mobiele service en is omnidirectioneel.

Dakmontage is het Beste, omdat de antennne in deze positie in alle richting gelijkmatig uitzendt.

WAARSCHUWING: Gebruik uw CB radio nooit zonder een geschakte antennene aangesloten om beschadiging te voorkomen. Regelmatige controle van de kabel en S.W.R. is raadzaam

UW MIDLAND 203 PLUS BEDIEN

Na installment en bekabeling van uw CB zendontvanger, kut u met de volgende stappen uw apparaat bedieren:

1. Schroef de microfoonstekker in de microfooningang en controllerer of het apparatus correct is aangesloten.
2. Zorg ervoor dat uw antennene is aangesloten op de antennenaansluiting.
3. Controller of de RUISONDERDRUKKING regeling volledig linksom is gedraid.
4. Selecteer AM of FM modus. De functie van de EN/EC-schakelaar is afhankelijk van de geselecteerde freqentieband. Indien u UK heeft geselecteerd, kut u van 40CH EN overschemken op 40CH EC. Indien u EC of I2 heeft geselecteerd, werkdt zeche schakelfunctie Niet.
5. Schakel het apparaat in en selecteer de te gebruiken frequenteband.
6. Pas het volume aan tot op een comfortabel luistemiveau.
7. Selecteer het gewenste kanaal.
8. Pas de Ruisonderdrukking aan om hinderlijke ache tergrondruis te dampen wanner er geen signal waord ontvangen.
9. Druk op de PTT toets om te zenden en spreek op normala stemniveau.
10. Laat de PTT toets los om te ontvangen.

FREQUENTIEBAND SELECTEREN

De frequentiebanden moeten worden gekozen aan de hand van het land waar u deZendontvanger gaat Gebruiken.

Uw Midland 203 Plus kan op 8 verschillende freiquentiebanden worden ingesteld:

IT(1t): 40CH 26.965 MHz - 27.405 MHz 4W AM/FM

EU(EU): 40CH 26.965 MHz - 27.405 MHz 1W AM/4W FM

PL(PL): 40CH 26.960 MHz - 27.400 MHz 4W AM/FM

D3(d3): 80CH van CH1 tot CH40 26.965MHz - 27.405 MHz 1W AM/4W FM van CH41 tot CH80 26.565MHz - 26.955 MHz 4W FM

D4 (d4): 80CH. CH1 - CH40 26.965MHz - 27.405 MHz 4W AM/ FM

CH41-CH8026.565MHz-26.955MHz4WFM

1. Schakel het apparaat in.
2. Schakel het apparaat in en houd de OMHOOG/OMLAAG toetsen gewiktijdig ingedrukt.
3. Selecteer de gewenste frequentieband door op de OMHOOG/OMLAAG toetsen te drukken.
4. Bevestig uw selectie door op de PTT toets te drukken of 5 seconden te wachten.

Opmerking: Nadat u de frequentieband enmaal heb ingesteld, za de display telkens wannear u de radio inschakelt de gebrukke frequentieband 1 Second tonen. Volg de beschren op stappen om de frequentieband te wijzigen.

RUISONDERDRUKKING

De Ruisonderdrukkingfunctie dempt hinderlijke ache tergrondruis wanner er geen signal卉 wordt ontvangen.

Stel hiervoord Kanaalschakelaar in op een kanaal waarop geen signalen aanwezig zijn of wacht totdat de signalen op uw kanaal verdwijnen. Draai de Ruisonderdrukking verrolgens rechtsom tot het punt waarop de achtergrondruis net stopt. Wanner er verrolgens een signal aanwezig is, zult u het hunnen horen, maar het zal nicht worden verstoord door ruis op het kanaalussen de signalontvangsten in.

Wanneer correct ingesteld, houd de Ruisonderdrukking de ontvanger "dood" todat er een signaal binnenkomt op dat kanaal. Stel de Ruisonderdrukking beschter Niet te hoog in, ander zullen zwakke signalen het Ruisonderdrukkingcircuit Niet hunnen openen. Om erg zwakke signalen te ontvangen, is het raadzaam de Ruisonderdrukking in te stellen op de minimum positie door het volledig linksom te draaien.

NOODKANALEN (CH 9-19)

Midland 203 Plus isuitgerust met een schakelaar waarmee u onmiddelfijkunt

afstemmen op de Prioriteitskanalen 9 en 19.

CH 9 is voor Noodcommunicaties, verwijl CH 19 gezruikt worden voor het aanvragen van informatie over wegconditions.

De middelste stand van de schakelaar is voor afstemming op het LAST geselecteerde kanaal.

EXTERNE LUIDSPREKER GEBRUIKEN

Gebruik voor deze functie een 4 Ohm luidspreker met een nominaal vermogen van 3-10 watt. Sluit de luidspreker aan op de EXT SPKRuitgang op de achechterzijde van de zendontvanger. Zodra de externe luidspreker is aangesloten, worden de interne luidspreker uitgeschakeld.

Gevoeligheid. beter dan 1,0 V voor 20 dB SINAD

Naastiggende Kanaalscheiding. 60 dB op 10 kHz; 70 dB voor 20 KHz

Gemiddelde Frequentie. 1e IF=10.7 MHz; 2e IF=455 KHz

Audio Uitgangsvermogen. 4 watt max

Frequentriesponse (-6dB) 6 dB:450-2500 Hz

Ruisonderdrukking. afstelbaar van 1,2 V tot 1mV

ZENDER

Frequentiebereik van 26.565 tot 27.99125 MHz

Bedrijfscyclus 5/5/90

Uitgangsvermogen 1/4 W

Type modulatie AM/FM

Max Afwijking 2.0 KHz FM; 80% AM

Ongewenste Uitstraling 62 dB of beter

Frequenietolerantie 0,002%

Voeding. 12,6 Vdc ±10%

Stroomverbruik.. FM:1,3 A;AM:1,8 A

Afmetingen. 124x38x190 mm

Gewicht 1,2 kg

Alle specificaties können zonder kennisgeving worden gewijzigd.

• (volgens alle goedgekeurde Europese freiuentlebanden)

Er moet een eenvoudig toegankelijke ontkoppeling worden ingebouwd in de installatiebedrading. Deze ontkoppeling要去be部分loel gelsejtijdig uchtschaken.

CTE International verkaart hierbij dat deze Midland 203 Plus voldoet aan de essentiele vereisten en andere relevante bepalingen van Richtlijn Directive 1999/5/EC.
