ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 203 Plus MIDLAND

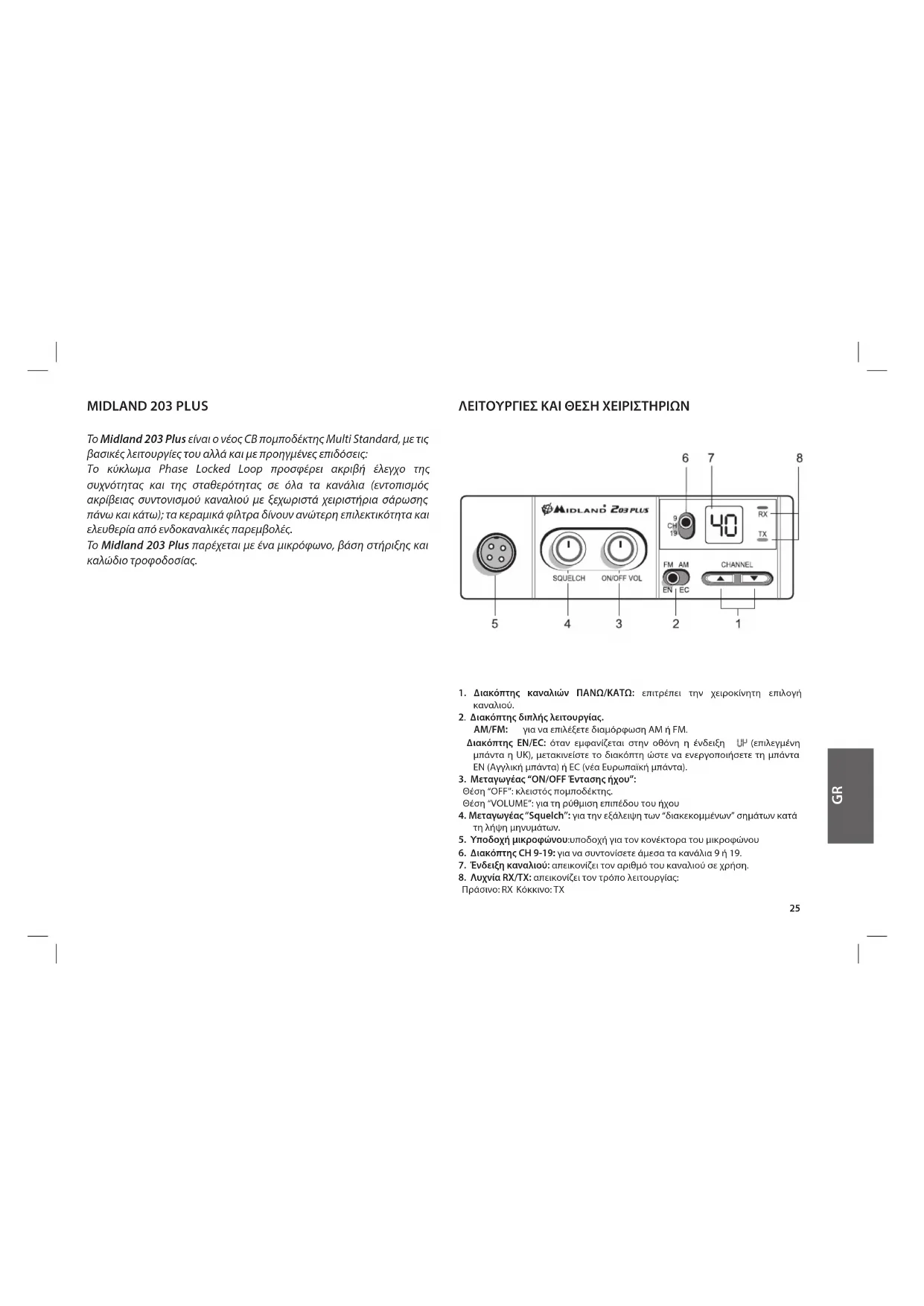

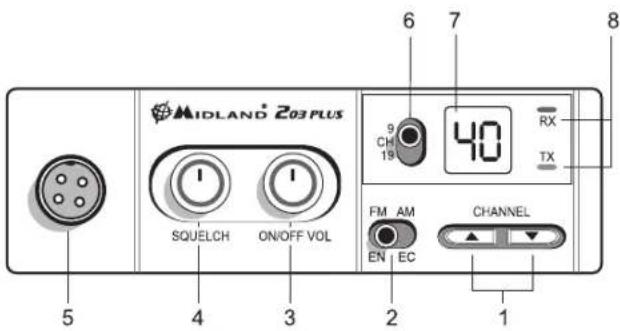

MIDLAND 203 PLUS Το Midland 203 Plus είναι ο νέος CB πομποδέκτης Multi Standard, με τις βασικές λειτουργίες του αλλά και με προηγμένες επιδόσεις: Το κύκλωμα Phase Locked Loop προσφέρει ακριβή έλεγχο της συχνότητας και της σταθερότητας σε όλα τα κανάλια (εντοπισμός ακρίβειας συντονισμού καναλιού με ξεχωριστά χειριστήρια σάρωσης πάνω και κάτω); τα κεραμικά φίλτρα δίνουν ανώτερη επιλεκτικότητα και ελευθερία από ενδοκαναλικές παρεμβολές. Το Midland 203 Plus παρέχεται με ένα μικρόφωνο, βάση στήριξης και καλώδιο τροφοδοσίας. ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΘΕΣΗ ΧΕΙΡΙΣΤΗΡΙΩΝ

1. Διακόπτης καναλιών ΠΑΝΩ/ΚΑΤΩ: επιτρέπει την χειροκίνητη επιλογή

2. Διακόπτης διπλής λειτουργίας.

AM/FM: για να επιλέξετε διαμόρφωση ΑΜ ή FM. Διακόπτης EN/EC: όταν εμφανίζεται στην οθόνη η ένδειξη (επιλεγμένη μπάντα η UK), μετακινείστε το διακόπτη ώστε να ενεργοποιήσετε τη μπάντα ΕΝ (Αγγλική μπάντα) ή EC (νέα Ευρωπαϊκή μπάντα).

3. Μεταγωγέας “ON/OFF Έντασης ήχου”:

Θέση “OFF”: κλειστός πομποδέκτης. Θέση “VOLUME”: για τη ρύθμιση επιπέδου του ήχου

4. Μεταγωγέας “Squelch”: για την εξάλειψη των “διακεκομμένων” σημάτων κατά

5. Υποδοχή μικροφώνου:υποδοχή για τον κονέκτορα του μικροφώνου

6. Διακόπτης CH 9-19: για να συντονίσετε άμεσα τα κανάλια 9 ή 19.

7. Ένδειξη καναλιού: απεικονίζει τον αριθμό του καναλιού σε χρήση.

8. Λυχνία RX/TX: απεικονίζει τον τρόπο λειτουργίας:

Πράσινο: RX Κόκκινο: TX26

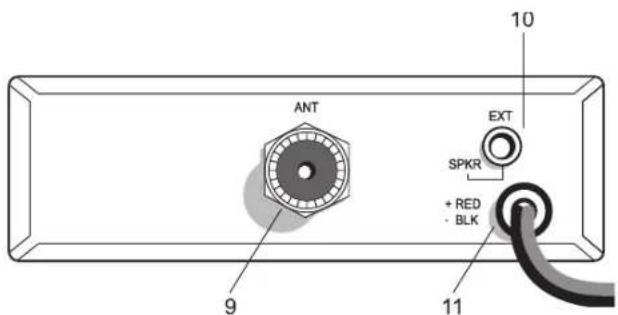

9. Κονέκτορας κεραίας: κονέκτορας τύπου PL

10. Υποδοχή EXT SPKR: εξωτερική υποδοχή μεγαφώνου.(το εσωτερικό μεγάφωνο

11. Ισχύς 12,6V DC: καλώδιο τροφοδοσίας

1. PTT: πλήκτρο εκπομπής

3. 4 pin κονέκτορας μικροφώνου

ΕΓΚΑΤΑΣΤΑΣΗ Μία εξαιρετικά σημαντική προϋπόθεση για τις περιπτώσεις που θέλετε να αφαιρέσετε τη συσκευή για επισκευή και συντήρηση είναι η ευκολία της εγκατάστασης και της απομάκρυνσης. Η πιο κοινή θέση τοποθέτησης ενός πομποδέκτη είναι κάτω από το ταμπλό ακριβώς πάνω από τον άξονα κίνησης. Μην τοποθετείτε τον πομποδέκτη στην κατεύθυνση του κλιματιστικού ή του air condition. Πάρτε το χρόνο σας και σχεδιάστε την εγκατάστασή σας προσεκτικά. Μόλις αποφασίσετε για τον καταλληλότερο χώρο τοποθέτησης, χρησιμοποιήστε τη βάση στήριξης ώς πρότυπο για να μαρκάρετε τις τρύπες στερέωσης. Προσέξτε μη τρυπήσετε τα καλώδια, τα αντισταθμιστικά ή άλλα αξεσουάρ κατά τη διάνοιξη των τρυπών. Βιδώστε τη συσκευή,με βοήθεια από τις ροδέλες και τα καρύδια ή βίδες. Εισάγετε το καλώδιο τροφοδοσίας στην υποδοχή αναπτήρα του οχήματος. Πριν ενεργοποιήσετε τη συσκευή, πρέπει να εγκαταστήσετε την κεραία. Το καλώδιο από την κεραία που έχετε εγκαταστήσει θα πρέπει να συνδεθεί στον ομοαξονικό κονέκτορα της κεραίας. Αν χρησιμοποιείτε εξωτερικό μεγάφωνο, αυνδέστε το στην υποδοχή EXT-SPKR. ΤΟΠΟΘΕΤΗΣΗ ΚΕΡΑΙΑΣ Το σύστημα κεραίας οχήματος δεν περιορίζεται μόνο στην κεραία. Η γραμμή εκπομπής, όπως και το όχημα, είναι σημαντικοί παράγοντες στο συνολικό σύστημα κεραίας. Επομένως, πρέπει να χρησιμοποιήσετε κατάλληλου τύπου γραμμή εκπομπής και να τοποθετήσετε την κεραία με ασφάλεια σε θέση απ’όπου θα λαμβάνετε βέλτιστα αποτελέσματα. Χρησιμοποιήστε ομοαξονικό καλώδιο με αντίσταση 50 Ohms. Γενικά, θα πρέπει να κρατήσετε την γραμμή εκπομπής στο ελάχιστο. Τα παραπάνω αναφέρονται τόσο για την εκπομπή όσο και για την λήψη. Αν δεν υπάρχει καλή σύνδεση μεταξύ της κεραίας και του δέκτη, η άριστη ευαισθησία και το κύκλωμα signal-to-noise του δέκτη θα προσπελαστούν. Χρήσιμες πληροφορίες

1. Τοποθετήστε την κεραία όσο το δυνατόν ψηλότερα

2. Όσο μακρύτερη είναι η κεραία, τόσο καλύτερη θα είναι η απόδοσή της

3. Τοποθετήστε την κεραία και κρατήστε το καλώδιό της μακρυά από πηγές

θορύβου όπως είναι η μίζα, οι μετρητές, κλπ.

4. Βεβαιωθείτε ότι έχετε μια σύνδεση εδάφους μετάλλου-μετάλλου.

5. Αποφύγετε ζημιά στο καλώδιο κατά την εγκατάσταση της κεραίας.

Υπάρχουν πολλά είδη κεραιών CB: με μαστίγιο λ/4, με μαστίγιο center loaded, top loa-27

ded και base loaded τύπου. Για μεγαλύτερη απόδοση συνιστάται μαστίγιο λ/4 μήκους

2.5 m. Το μήκος της κεραίας είναι άρρηκτα συνδεδεμένο με την απόδοση.

Μια κεραία μαστιγίου με κάθετη πόλωση είναι η ιδανικότερη για όχημα. Είναι πανκατευθυντική. Για καλύτερη τοποθέτηση θεωρείται η οροφή του οχήματος καθώς η κεραία από αυτή τη θέση εκπέμπει προς όλες τις κατευθύνσεις. ΠΡΟΣΟΧΗ: Προς αποφυγήν βλάβης, μη χρησιμοποιείται ποτέ το CB σας χωρίς κατάλληλη κεραία. Συνιστάται ένας περιοδικός έλεγχος του καλωδίου και των στασίμων (S.W.R). ΠΩΣ ΝΑ ΧΕΙΡΙΣΤΕΙΤΕ ΤΟ MIDLAND 203 PLUS Μετά την εγκατάσταση και καλωδίωση του CB σας, ακολουθήστε τα παρακάτω

1. Βιδώστε το μικρόφωνο στην κατάλληλη υποδοχή και ελέγξτε ότι έχει συνδεθεί

2. Βεβαιωθείτε ότι η κεραία έχει συνδεθεί στον κονέκτορα.

3. Βεβαιωθείτε ότι το πλήκτρο SQUELCH είναι γυρισμένο τελείως αριστερά.

4. Επιλέξτε διαμόρφωση AM ή FM. Ο διακόπτης EN/EC λειτουργεί ανάλογα με την

επιλεγμένη μπάντα συχνότητας. Σε περίπτωση που έχετε επιλέξει UK, μπορείτε να επιλέξετε μεταξύ 40CH EN και 40CH EC. Σε περίπτωση που έχετε επιλέξει EC ή I2, αυτός ο διακόπτης δεν έχει κάποια χρηστικότητα.

5. Ενεργοποιήστε τη συσκευή και επιλέξτε τη μπάντα συχνότητας που θα

6. Ρυθμίστε την ένταση του ήχου σε κατάλληλο επίπεδο.

7. Επιλέξτε το επιθυμητό κανάλι.

8. Ρυθμίστε το Squelch για να αποκόψετε τον θόρυβο υποβάθρου όταν δεν

9. Για εκπομπή, πιέστε το πλήκτρο PTT και μιλήστε σε κανονικό τόνο.

10.Για λήψη, ελευθερώστε το πλήκτρο PTT. ΕΠΙΛΟΓΗ ΜΠΑΝΤΑΣ ΣΥΧΝΟΤΗΤΑΣ Οι μπάντες συχνοτήτων θα πρέπει να επιλέγονται σύμφωνα με τη χώρα στην οποία θα κάνετε χρήση της συσκευής. Το Midland 203 Plus μπορεί να τεθεί σε 8 διαφορετικές μπάντες συχνότητας: IT(it): 40CH 26.965 MHz – 27.405 MHz 4W AM/FM EU(EU): 40CH 26.965 MHz – 27.405 MHz 1W AM/4W FM PL(PL): 40CH 26.960 MHz – 27.400 MHz 4W AM/FM D3(d3): 80CH από CH1 έως CH40: 26.965MHz – 27.405 MHz 1W AM/4W FM από CH41 έως CH80: 26.565MHz – 26.955 MHz 4W FM D4 (d4): 80CH. CH1 - CH40 26.965MHz – 27.405 MHz 4W AM/ FM CH41 - CH80 26.565MHz – 26.955 MHz 4W FM UK ( ): 40CH 27.60125MHz – 27.99125MHz (EN) FM 4W 40CH 26.965MHz – 27.405MHz (EC) FM 4W EC (EC): 40CH 26.965MHz – 27.405MHz FM 4W I2 (i2): 34CH 26.875MHz – 27.205MHz AM/FM 4W Διαδικασία:

1. Κλείστε τη συσκευή.

2. Ενεργοποιήστε τη συσκευή και συγχρόνως κρατήστε πατημένα τα πλήκτρα

3. Επιλέξτε την επιθυμητή μπάντα συχνότητας με τα πλήκτρα ΠΑΝΩ/ΚΑΤΩ.

4. Για επιβεβαίωση, πιέστε το πλήκτρο PTT ή περιμένετε 5 δευτερόλεπτα.

Σημείωση: Μόλις θέσετε την μπάντα συχνότητας, κάθε φορά που θα ενεργοποιείτε τη συσκευή, θα απεικονίζεται για 1 δευτερόλεπτο η συχνότητα σε χρήση. Για αλλαγή της συχνότητας,ακολουθήστε τα παραπάνω βήματα. SQUELCH Η λειτουργία Squelch αποκόπτει τους θορύβους υποβάθρου όταν δεν λαμβάνεται

Για να το ενεργοποιήσετε, θέστε τον Επιλογέα Καναλιού σε κανάλι όπου δεν υπάρχουν σήματα ή περιμένετε να πάψουν τα σήματα στο κανάλι σας. Έπειτα, περιστρέψτε το πλήκτρο του Squelch δεξιόστροφα στο σημείο όπου ο θόρυβος υποβάθρου σταματά. Τώρα, όταν παρουσιάζεται σήμα, θα το ακούσετε, αλλά δεν θα διαταράσσεται από θόρυβο μεταξύ των σημάτων. Όταν τεθεί σωστά, το Squelch κρατάει τον πομποδέκτη “νεκρό” μέχρι να εμφανιστεί σήμα στο κανάλι. Ωστόσο, μη θέτετε το Squelch πολύ υψηλά, ειδάλλως αδύναμα σήματα δεν θα μπορούν να ανοίξουν το Squelch. Για να λαμβάνετε αδύναμα σήματα, είναι καλύτερο να αφήνετε το Squelch στην μικρότερη θέση στρέφοντας το πλήκτρο τελείως αριστερόστροφα. ΚΑΝΑΛΙΑ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ (CH 9-19) Το Midland 203 Plus είναι εξοπλισμένο με διακόπτη που επιτρέπει την άμεση μετάβαση στα κανάλια προτεραιότητας 9 και 19. Το CH 9 είναι για επικοινωνίες έκτακτης ανάγκης, ενώ το CH 19 χρησιμοποιείται για ενημέρωση της οδικής κατάστασης.28 Η κεντρική θέση του διακόπτη είναι για το συντονισμό των τελευταίων επιλεγόμενων καναλιών. ΤΗΛΕΧΕΙΡΙΣΜΟΣ ΜΕΓΑΦΩΝΟΥ Για αυτή τη λειτουργία, θα πρέπει να χρησιμοποιηθεί μεγάφωνο 4 Ohm, στα 3-10 watts. Συνδέστε το μεγάφωνο στην υποδοχή EXT SPKR στην πίσω μεριά του πομποδέκτη. Μόλις το τοποθετήσετε, το εσωτερικό μεγάφωνο αποσυνδέεται. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εμβέλεια συχνότητας* ......................................................... από 26.565 έως 27.99125 MHz Ευαισθησία ................................................................καλύτερη από 1.0 μV για 20 dB SINAD Απόρριψη καναλιών .................................................... 60 dB στα 10 kHz; 70 dB για 20 KHz Ενδιάμεση Συχνότητα ........................................................1η IF=10.7 MHz; 2η IF=455 KHz Ακουστική ισχύς εξόδου ......................................................................................... 4 watts max Απόκριση συχνότητας (-6dB) .....................................................................6 dB: 450-2500 Hz Squelch .............................................................................. ρυθμιζόμενο από 1.2 μV έως 1mV

• (καλύπτοντας όλες τις εγκεκριμένες ευρωπαϊκές μπάντες συχνοτήτων) Μια εύκολα προσπελάσιμη συσκευή αποσύνδεσης πρέπει να ενσωματωθεί στην καλωδίωση της εγκατάστασης. Η συσκευή αποσύνδεσης θα πρέπει να αποσυνδέει και τους δύο πόλους ταυτόχρονα. Με το παρών, η CTE International δηλώνει ότι το Midland 203 Plus συμμορφώνεται με τις βασικές οδηγίες και κανονισμούς 1999/5/EC.29

Όλα τα προϊόντα στα οποία εμφανίζεται το ακόλουθο σύμβολο στο σώμα, τη συσκευασία ή το εγχειρίδιο χρήσης τους, δεν πρέπει να εναποθέτονται στους κοινούς κάδους απορριμάτων αλλά να προσκομίζονται στα ειδικά κέντρα αποκομιδής. Εκεί, τα διάφορα υλικά θα πρέπει να διαχωρίζονται ανάλογα με τα χαρακτηριστικά και τα ανακυκλούμενα υκλικά, συμμετέχοντας έτσι ουσιαστικά στην προστασία του περιβάλλοντος.

• Για να πληροφορίες σχετικά με την εγγύηση του προϊόντος, παρακαλούμε επισκεφτείτε την ιστοσελίδα www.midlandradio.eu
