MODE D'EMPLOI 203 Plus MIDLAND

in modulation AM il faut utiliser un système radiante avec un gain pas supérieur à –6dB (par exemple, avec l’antenne PC8 avec câble original). Italien - Nutzungshinweis - Entsprechend der Italienischen Frequenzverteilungstabelle, herausgegeben in G.U,. No. 169, Anhang 146 vom 20. Juli 2002, Note 49 G, darf bei Standard

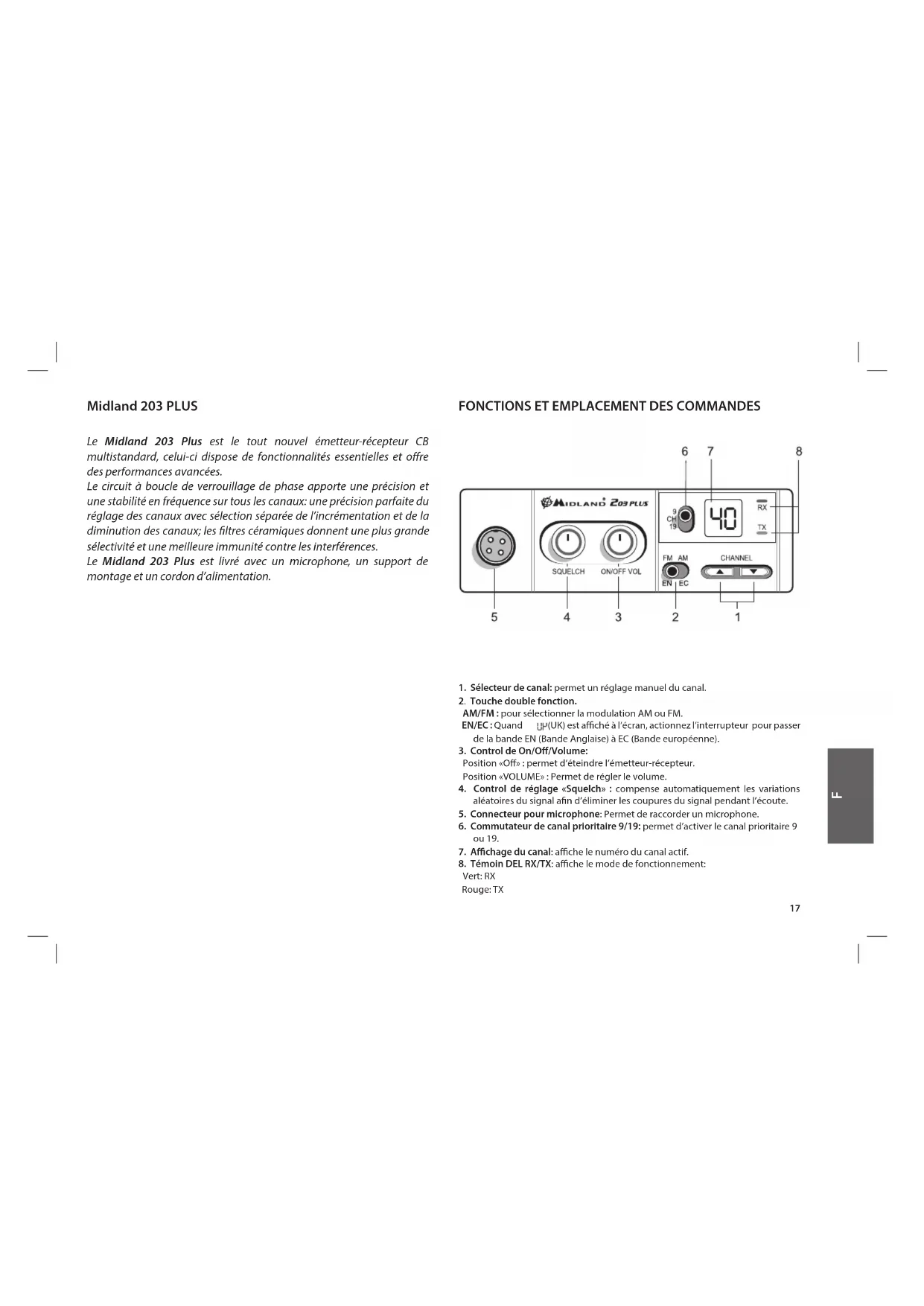

Midland 203 PLUS Le Midland 203 Plus est le tout nouvel émetteur-récepteur CB multistandard, celui-ci dispose de fonctionnalités essentielles et ore des performances avancées. Le circuit à boucle de verrouillage de phase apporte une précision et une stabilité en fréquence sur tous les canaux: une précision parfaite du réglage des canaux avec sélection séparée de l’incrémentation et de la diminution des canaux; les ltres céramiques donnent une plus grande sélectivité et une meilleure immunité contre les interférences. Le Midland 203 Plus est livré avec un microphone, un support de montage et un cordon d’alimentation.

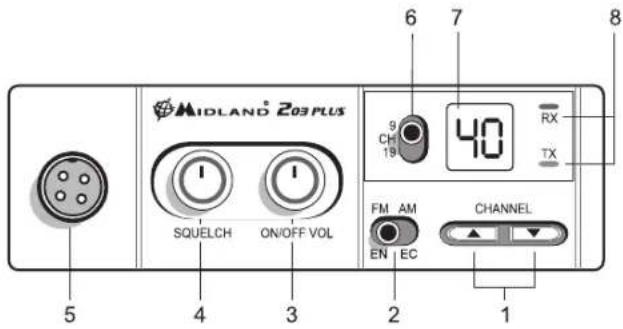

FONCTIONS ET EMPLACEMENT DES COMMANDES

1. Sélecteur de canal: permet un réglage manuel du canal.

2. Touche double fonction.

AM/FM : pour sélectionner la modulation AM ou FM. EN/EC : Quand (UK) est aché à l’écran, actionnez l’interrupteur pour passer de la bande EN (Bande Anglaise) à EC (Bande européenne).

3. Control de On/Off/Volume:

Position «O» : permet d’éteindre l’émetteur-récepteur. Position «VOLUME» : Permet de régler le volume.

4. Control de réglage «Squelch» : compense automatiquement les variations

aléatoires du signal an d’éliminer les coupures du signal pendant l’écoute.

5. Connecteur pour microphone: Permet de raccorder un microphone.

6. Commutateur de canal prioritaire 9/19: permet d’activer le canal prioritaire 9

7. Affichage du canal: ache le numéro du canal actif.

8. Témoin DEL RX/TX: ache le mode de fonctionnement:

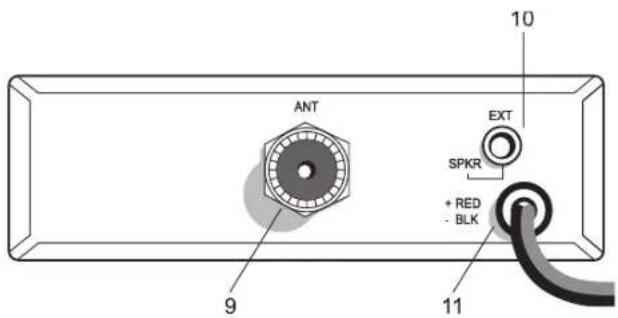

Vert: RX Rouge: TX18 PANNEAU ARRIERE

9. Connecteur pour Antenne : connecteur de type PL

10. Connecteur pour haut-parleur externe : connecteur permettant de raccorder

un haut-parleur externe. (Le haut-parleur interne est alors désactivé).

2. Connecteur microphone à 4 broches

INSTALLATION Sécurité et commodité sont deux règles à respecter lors de l’installation et de l’entretien de votre appareil. Un endroit fréquemment utilisé est sur le tableau de bord, juste au-dessus des divers contrôles. N’installez pas l’appareil en face des aérations. Prenez votre temps et planiez attentivement votre installation. Lorsque vous avez déterminé le bon emplacement, utilisez l’étrier fourni comme gabarit pour percer les trous. Prenez garde à ne pas abîmer le câblage électrique de votre véhicule. Fixez votre étrier à l’aide de boulons, de vis autoforeuses et des rondelles. Raccordez le connecteur allume-cigare du cordon d’alimentation au connecteur allume-cigare de votre véhicule. Avant toute utilisation, installez puis connectez votre antenne. Le l de l’antenne installée doit être raccordé au connecteur coaxial de l’antenne. Lorsque vous utilisez un haut-parleur externe, raccordez-le au connecteur pour haut-parleur externe.

INSTALLATION D’UNE ANTENNE

Le circuit de l’antenne ne se limite pas seulement à l’antenne. La ligne de transmission et le véhicule sont des facteurs importants dans la ligne d’antenne. Vous devez donc avoir une ligne correcte et placer votre antenne de manière à ce qu’elle donne les meilleurs résultats. Utilisez un câble coaxial avec une impédance de 50 ohms. De manière générale, il est recommandé de maintenir la ligne de transmission très courte. Les instructions ci-dessus s’appliquent à la transmission comme à la réception. S’il existe un défaut entre le transmetteur et l’antenne, le rapport signal sur bruit de l’appareil en sera d’autant diminué. Informations utiles

1. Installez l’antenne sur une position élevée.

2. Les antennes longues orent les meilleures performances.

3. Maintenez l’antenne et la ligne coaxiale éloignées des sources de parasites

(telles que les moteurs électriques, jauges, etc.

4. Assurez-vous d’une ferme mise à la terre métallique.

5. Prévenez tout dommage du câble lors de l’installation de l’antenne.

Il existe plusieurs types d’antennes CB mobiles : les antennes quart d’onde, à charge médiane, à capacité terminale, à bobine de base. Mais pour une meilleure ecacité, une antenne quart d’onde d’une longueur de 2.5 m est recommandée. La longueur de l’antenne est directement liée à l’ecacité. Une antenne à polarisation verticale est la meilleure solution pour une voiture. Celle-ci est omnidirectionnelle.F

Sur le toit, l’antenne rayonne uniformément dans toutes les directions.

AVERTISSEMENT: An de prévenir tout dommage, n’utilisez jamais votre émet-

teur-récepteur CB sans avoir préalablement raccordé une antenne. Une vérica- tion périodique du câble et du ROS est recommandée.

MODE OPERATOIRE DU MIDLAND 203 PLUS

Une fois l’émetteur-récepteur installé et raccordé, suivez ces instructions pour utiliser l’unité :

1. Vissez la che du microphone au connecteur pour microphone puis vériez le

2. Assurez-vous que votre antenne est raccordée au connecteur pour antenne.

3. Assurez-vous que la commande SQUELCH est entièrement tournée dans le

4. Sélectionner le mode AM ou FM. L’action de l’interrupteur EN/EC dépend de la

bande sélectionné. Dans le cas ou UK est sélectionné, vous pouvez basculer de 40CH EN en 40CH EC. Dans le cas ou EC ou I2 est sélectionné, l’interrupteur est inactif.

5. Mettez en marche l’unité puis sélectionnez la bande de fréquences à utiliser.

6. Réglez le volume sur un niveau d’écoute adapté.

7. Sélectionnez le canal de votre choix.

8. Réglez le Squelch pour automatiquement compenser les variations aléatoires

du signal an d’éliminer les coupures du signal pendant l’écoute.

9. Pour transmettre, appuyez sur la touche PTT puis parlez normalement.

10. Pour recevoir, relâchez la touche PTT.

1. Eteignez l’unité.

2. Mettez en marche l’unité puis maintenez enfoncée la touche HAUT/BAS.

3. Sélectionnez la bande de fréquences désirée via les touches HAUT/BAS.

4. Pour conrmer la sélection, maintenez enfoncée la touche PTT pendant 5

secondes. Remarque: Une fois la bande de fréquences sélectionnée, la bande de fréquences active s’ache pendant 1 seconde à chaque mise en marche de l’unité. Pour modier la bande de fréquences, suivez les étapes ci-dessus. SQUELCH La fonction Squelch compense automatiquement les variations aléatoires du signal an d’éliminer les coupures du signal pendant l’écoute. Pour cela, positionnez le sélecteur de canal sur un canal d’absence de signal ou patientez jusqu’à ce que la réception de signal cesse pour ce canal sélectionné. Tournez ensuite la commande de réglage Squelch dans le sens horaire jusqu’à ce que le bruit de fond s’arrête. Désormais, lors de la réception d’un signal, vous entendrez le signal sans le bruit du canal séparant les signaux. Lorsque correctement conguré, le Squelch maintient le récepteur «mort» jusqu’à la réception d’un signal. Cependant, ne congurez pas le Squelch sur une valeur trop élevée, autrement les signaux faibles ne pourront activer le Squelch. Pour recevoir des signaux très faibles, il est préférable de congurer le Squelch sur une valeur faible en tournant la commande dans le sens anti horaire. CANAUX PRIORITAIRES (CH 9-19) Le Midland 203 Plus est équipé d’un commutateur permettant l’activation directe des canaux prioritaires 9 et 19. Le canal 9 est utilisé pour les communications d’urgence, tandis que le canal 19 est utilisé pour les informations routières. La position centrale du commutateur permet de sélectionner le dernier canal utilisé.

MODE OPERATOIRE DU HAUT-PARLEUR EXTERNE

Un haut-parleur de 4 Ohm, d’une puissance de 3 à 10 watts peut être utilisé via cette fonction. Raccordez le haut-parleur au connecteur pour haut-parleur externe situé à l’arrière de l’unité. Raccorder un haut-parleur externe entraîne la désactivation du haut-parleur interne de l’unité.20 FICHE TECHNIQUE RECEPTEUR Plage de fréquences* ................................................................... de 26.565 à 27.99125 MHz Sensibilité ...................................................................... supérieure à 1 μV pour 20 dB SINAD Protection contre les interférences ........................ 60 dB à 10 kHz ; 70 dB pour 20 KHz Fréquences intermédiaires .......................................1 ère Fi = 10,7 MHz ; 2 nde FI = 455 KHz Puissance de sortie .................................................................................................. 4 watts max. Réponse en fréquence(-6 dB) ............................................................... 6 dB: 450 - 2500 Hz Squelch ...............................................................................................réglable de 1,2 μV à 1 mV TRANSMETTEUR Plage de fréquences ..................................................................... de 26.565 à 27.99125 MHz Facteur d’utilisation ............................................................................................................. 5/5/90 Puissance de sortie ............................................................................................................. 1 à 4 W Type de modulation ...........................................................................................................AM/FM Déviation max. .............................................................................................2 KHz FM ; 80% AM Rayonnement parasite ...............................................................................62 dB ou supérieur Stabilité en fréquence ........................................................................................................0.002% Alimentation électrique ....................................................................................12,6 V cc ±10 % Consommation d’énergie ......................................................................FM : 1,3 A ; AM : 1,8 A Dimensions .....................................................................................................124 x 38 x 190 mm Poids ............................................................................................................................................1,2 kg La che technique est sous réserve de changement sans préavis.

• (conformément à toutes les bandes de fréquence européennes approuvées) La prise de courant murale utilisée doit rester facilement accessible. Les deux extrémités du cordon d’alimentation doivent être simultanément déconnectées. Par la présente, CTE International déclare que ce Midland 203 Plus est conforme aux exigences générales et autres dispositions de la Directive 1999/5/EC.P

• Tous les articles présentant ce symbole sur le corps, l'emballage ou le manuel d'utilisation de celui-ci ne doivent pas être jetés dans des poubelles normales mais être amenés dans des centres de traitement spécialisés. Là, les diérents matériaux seront séparés par caractéristiques et recyclés, permettant ainsi de contribuer à la protection de l'environnement.

• Pour des informations sur la garantie, s’il vous plaît visitez le site www.midlandradio.eu
