GEBRUIKSAANWIJZING 210 DS MIDLAND

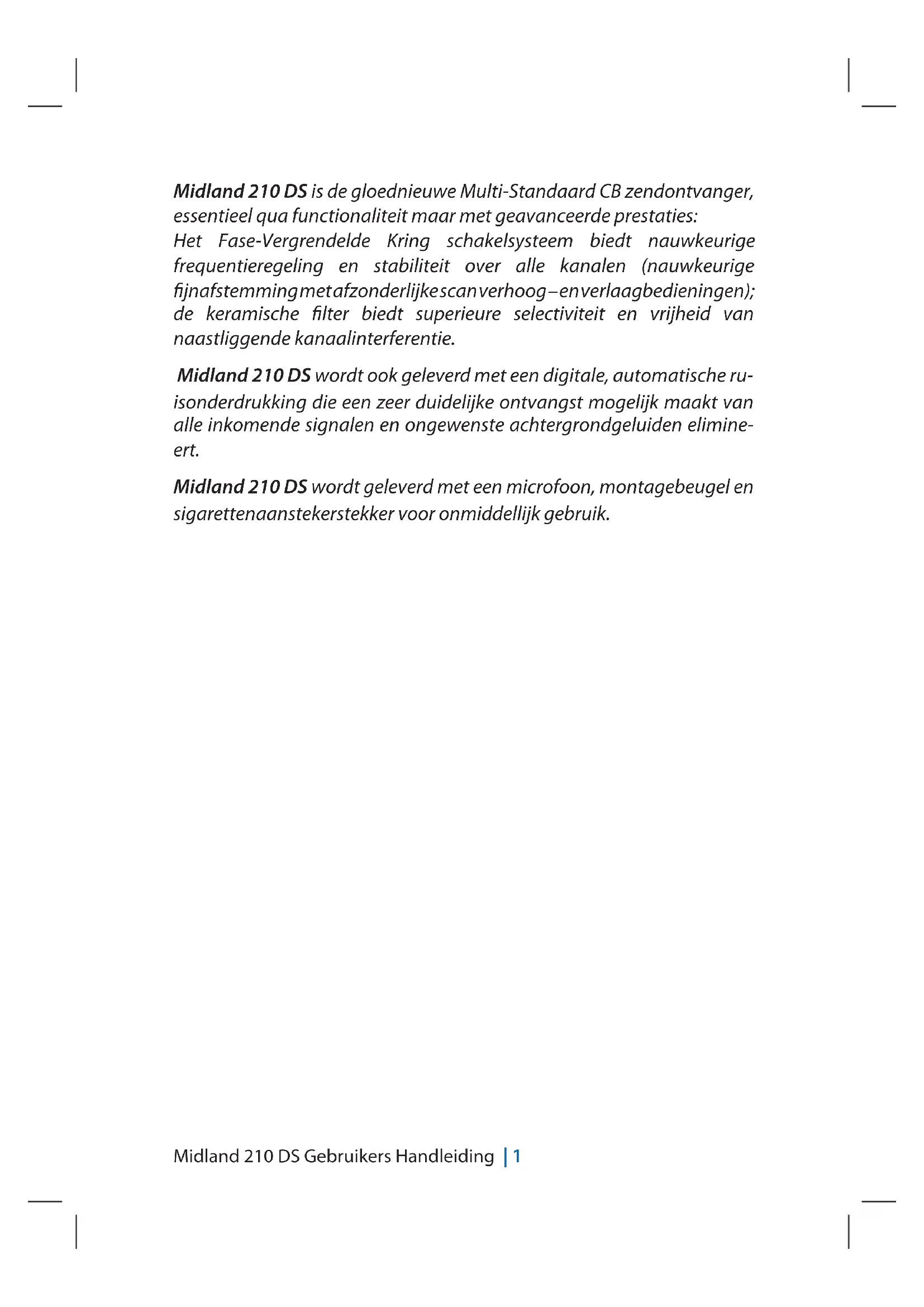

Midland 210 DS is de gloednieuwe Multi-Standaard CB zendontvanger, essentieel qua functionaliteit maar met geavanceerde prestaties:

Het Fase-Vergrendelde Kring schakelsysteme biedt nauwkeurige frequentieregeling en stabiliteit over alle kanalen (nauwkeurige fjnafstemmingmetafzonderlijkscanverhoog-enverlaagbedieningen); de keramische filter biedt superieure selectiviteit en vrijheid van naastliggende kanaalinterferentie.

Midland 210 DS wordt ook geleverd met een digitale, automatische ruisonderdrukking die een zeer duidelijke ontvangst möglichk maakt van alle inkomende signalen en ongewenstechytergrundgeluiden elimineert.

Midland 210 DS worden geleverd met een microloon, montagebeugel en sigarettenaanstekerstekker voor onmiddelijk gebruik.

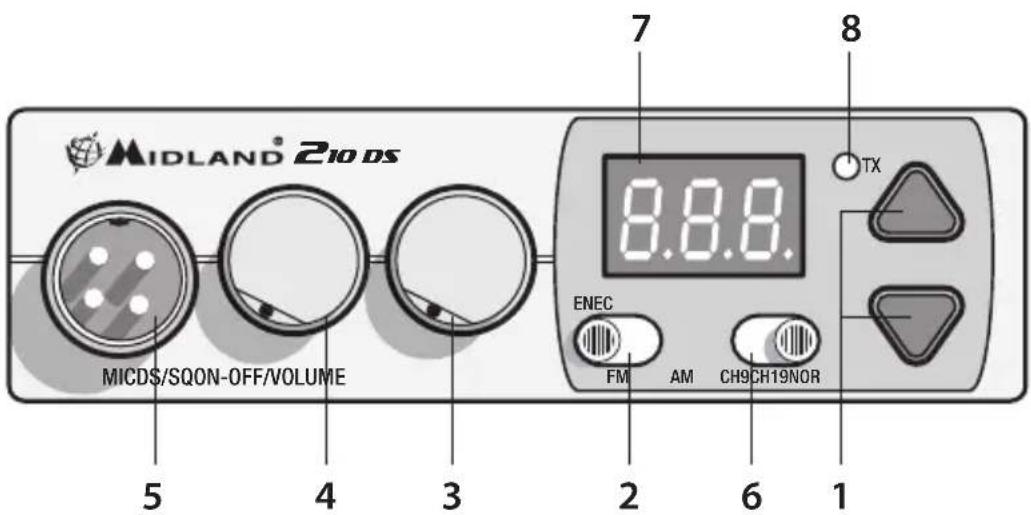

FUNCTIONS EN LOCATIE VAN DE BEDIENINGEN

1. Kanaal OMHOOG/OMLAAG schakelaar: voor handmatige kanaal-selectie.
2. Schakelaar met twee functies.

AM/FM: AM- of FM-modulatie selecteren.

EN/EC: wannederin het display staat (UK-frequentie), activeert u met de schakelaar de EN-frequentie (Engelse frequentie) of EC (nieuwe Europese frequentie).

"UIT" positie: zendontvanger uitgeschakeld.

"VOLUME" positie: instelling voor audioniveau.

1. "Ruisonderdrukkings"-knop: voor eliminatie van "hakkende" signalen tijdens berichtontvangst en om te werken in DS-modus (Digitale Ruisonderdrukking).
2. Microfooningang: ingang voor de mic aansluiting.
3. CH 9-19 schakelaar: voor onmiddelijk afstemming op prioriteitkanalen 9 of 19.
4. Kanaalweergave: toont het huidige kanaalnummer.
5. TX led:licht op wonneer de radio uitzendt.

2 | Midland 210 DS Gebruikers Handleiding

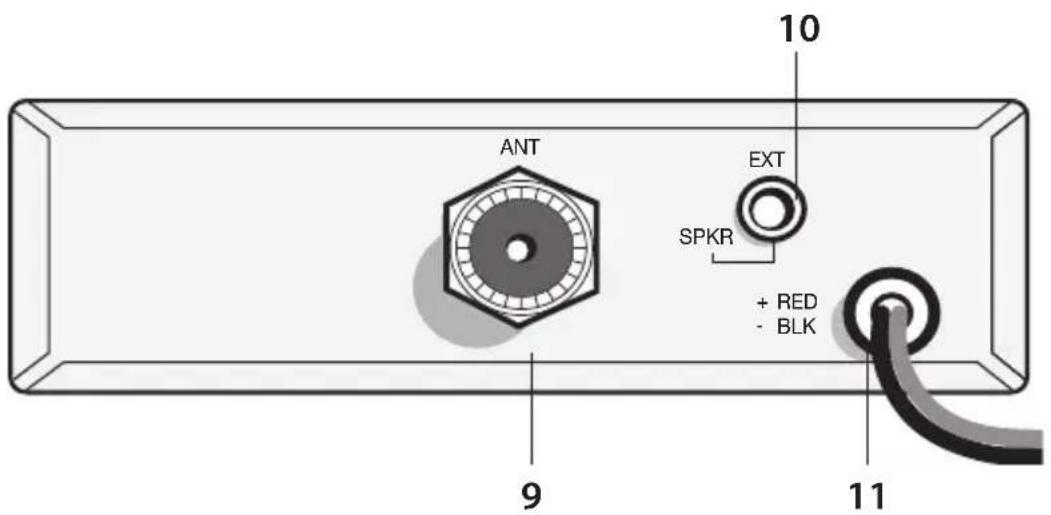

ACHTERPANEL

1. Antenneaansluiting: PL aansluittype
2. EXT SPKR uitgang: externe luidsprekeruitgang (interne luidspreker zal worden gedempt)
3. voedingskabel: Voeding 12,6V DC ± 10%

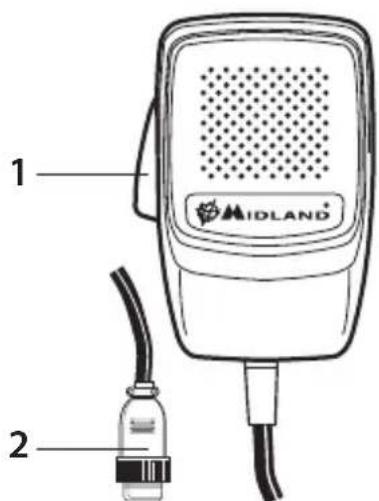

MICROFOON

1. PTT: zendotoets
2. 4-pins microfoonaansluiting

INSTALLATIE

Twee extreem belongingsijke vereisten zijn installmentiegemak en tevens eenvoudige verwijdering in het geval dat u het apparaat wilt verwijdenen voor reparatie of onderhoud.

De meest voorkomende montagepositie voor een zendontvanger is onder het dashboard, direct boven de aandrijfasbult. Monteer de zendontvanger zodenig dat het Niet het pad van de verwarming of airconditioning hinder.

Neem even de tijd om een doordacht installmentieplan op te stellen. Wonneer u de Beste locatie hebt bepaald, kurz u de montagebeugel als sjabloon gebruiken om de montagegaten te markeren. Ben hierbij voorzichtig, want u wilt nicht in bedrading, garnituur of andere accessoires boren. Monteer in de gewenste positie met boute, borgingen en moeren of zelftappers.

Steek de voedingskabel met sigarettenaanstekerstekker in het sigarettenaanstekersnoer van de auto.

U dient vór ingebruikname uw antennesysteme te installereren en verbinden. De kabel vanaf de geinstalleerde antenné dient te worden aangesloten op de coaxiale antenneaansluiting. Sluit hetchyter aan op de EXT-SPKR uitgang als u een externe luidspreker gebruikt.

EEN ANTENNE INSTALLEREN

Een mobiel antennesystem is Niet tot slechts de anteenne beperkt. De overdrachtlijk en tevens de auto zichn belangrijke factoren in het complete antennesystem. U moet waarom het correcte type overdrachtlijk gebruiken en de anteenne stevig op een plek bevestigen waar u optimale resultaten verkrijgt.

Gebruik een coaxiale kabel met een impedantie van 50 Ohm. U dient gewoonlijk de lenghte van de overdrachtlijk minimaal te houden.

De bovenstaande discussie is net zo belangrijk voor ontvangst als voor uitzending. Als de antennen en ontvanger Niet compatibel zich, zullen deuitstekende gevoeligheid en signaal/ruisverhouding van het ontvanger-circuit Niet langer werken.

Nuttige informatie

1. Plaats de antennne zo hoog möglichk.

4 | Midland 210 DS Gebruikers Handleiding

1. Hoe langer de antennne, hoe beter de prestatie.
2. Monteer de antennene en houd de kabel uit de bron van lawaaibronnen, zoals het contactslot, meters, enz.
3. Zorg voor een solide metaal-op-metaal massaverbinding.
4. Zorg ervoor de kabelijdens installment van de Antenne Niet te beschadigen.

Er zijn veel types mobiele CB antennes: een volle kwartgolf lenghte ante- tenne, een middenbelaste anteenne, een topbelaste anteenne en een basisbelaste anteenne. Voor een hoger rendement raden wij een 2,5m lange, volle kwartgolf anteenne aan. De antennelengte heeft direct betrekking op het rendement.

Een verticaal gepolariseerde zweepantenne is het meest geschikt voor mobiele service en is omnidirectioneel.

Dakmontage is het Beste, omdat de Antenne in deze positie in alle richting gelijkmatig uitzendt.

WAARSCHUWING: Gebruik uw CB radio nooit zonder een geschikte ante- nenne aangesloten om beschadiging te voorkomen. Regelmatige contro- le van de kabel en S.W.R. is raadzaam

UW MIDLAND 210 DS BEDIENEN

Na installmentie en bekabeling van uw CB zendontvanger,kest u met de volgende stappen uw apparaat bedieren:

1. Schroef de microfoonstekker in de microfooningang en controlleren of het apparaat correct is aangesloten.
2. Zorg ervoor dat uw antenne is aangesloten op de antennaeaansluiting.
3. Controller of de RUISONDERDRUKKING regeling volledig linksom is gedraid.

4. Selecteer AM of FM modus. De functie van de EN/EC-schakelaar is afhankelijk van de geselecteerde freiuentieband. Indien u UK heeft geselecteerd,kest u van 40CH EN overschakelen op 40CH EC.Indien u EC of I2 heeft geselecteerd, geegt deze schakelaar het LAST gebruikte kanaal aan.

5. Schakel het apparaat in en selecteer de te gebruiken freiagentieband.

6. Pas het volume aan tot op een comfortabel luisterniveau.
7. Selecteer het gewenste kanaal.
8. De ruisonderdrukking regelen (in geval u de manuele ruisonderdrukking gelebruikt).
9. Druk op de PTT toets om te zenden en spreek op normalaal stemniveau. au.
10. Laat de PTT toets los om te ontvangen.

FREQUENTIEBAND SELECTEREN

De frequentlybanden moeten worden gekozen aan de hand van het land waarin u de zendontvanger gaat gebruiken.

Uw Midland 210 DS kan op 8 verschillende freiorentiebanden worden ingesteld:

IT(it): 40CH 26.965 MHz - 27.405 MHz 4W AM/FM

EU(EU): 40CH 26.965 MHz - 27.405 MHz 1W AM/4W FM

PL(PL): 40CH 26.960 MHz - 27.400 MHz 4W AM/FM

D3(d3): 80CH van CH1 tot CH40 26.965MHz - 27.405 MHz 1W AM/4W FM van CH41 tot CH80 26.565MHz - 26.955 MHz 4W FM

D4 (d4): 80CH. CH1 - CH40 26.965MHz - 27.405 MHz 4W AM/ FM CH41 - CH80 26.565MHz - 26.955 MHz 4W FM

1. Schakel het apparaat in.
2. Schakel het apparaat in en houd de OMHOOG/OMLAAG toetsen geleiktijdig ingedrukt.
3. Selecteer de gewenste freiagentieband door op de OMHOOG/ OMLAAG toetsen te drukken.
4. Om uw selectie te bevestigen, druk op de PTT-knop.

Opmerking: Nadat u de frequentlyband eenmaal hebt ingesteld, zal de display telkens wanner u de radio inschakelt de gebruikte freiendentie

band 1 seconde tonen. Volg de beschreiben stappen om de frequently-band te wijzigen.

RUISONDERDRUKKING

De ruisonderdrukkingsfunctie dempt hinderlijke achetergrondruis wonneer er geen signaal worden ontvangen. Stel hiervoorde kanaal selector in op een kanaal waarop geen signalen aanwezig zichn of wacht totdat de signalen op uw kanaal verdwijnen.

Midland 210 DS wirdt geleverd met twee soorten ruisonderdrukking: manueel en automatisch.

Manueel: draai de ruisonderdrukkingsknop in gegenwijzerzin en stop alvorens u een 'klik' hoort, draai hem cervolgens in wijzerzin tot het punt waarop dechtergrunduis net stocht. Stel de ruisonderdrukking Niet te hoog in, anders zullen zwakke signalen het ruisonderdrukkingscircuit nicht kuren openen.

Automatisch: draai de ruisonderdrukkingsknop volledig in gegenwijzerzin en stop nadat u een 'klik' hoort. Nu za de ruisonderdrukking automatisch worden geregeld volgens de darübergrondruis.

NOODKANALEN (CH 9-19)

Midland 210 DS is uitgerust met een schakelaar waarmee u onmiddelijk kunt afstemmen op de Prioriteitskanalen 9 en 19.

CH 9 is voor Noodcommunicaties, verwijl CH 19 gezruikt worden voor het aanvragen van informatie over wegconditions.

De middelste stand van de schakelaar is voor afstemming op hetIRST geselecteerde kanaal.

EXTERNE LUIDSPREKER GEBRUIKEN

Gebruik voor deze functie een 4 Ohm luidspreker met een nominaal vermogen van 3-10 watt. Sluit de luidspreker aan op de EXT SPKR uitgang op dechterzijde van de zendontvanger. Zodra de externe luidspreker is aangesloten, worden de interne luidspreker uitgeschakeld.

Frequentiebereik* . van 26.565 tot 27.99125 MHz
Gevoeligheid . beter dan 1,0 V voor 20 dB SINAD
Naastligende Kanaalscheiding . 60 dB op 10 kHz; 70 dB voor 20 KHz
Gemiddelde Frequentie . 1e IF=10.7 MHz; 2e IF=455 KHz
Audio Uitgangsvermogen . 4 watt max
Frequentieresponsei (-6dB) . 6 dB: 450-2500 Hz
Ruisonderdrukking . afstelbaar van 0.5 μV tot 150mV

ZENDER

Frequentiebereik. van 26.565 tot 27.99125 MHz
Bedrijfscyclus. 5/5/90
Uitgangsvermogen. 1/4 W
Type modulatie. AM/FM
Max Afwijking. 2.0 KHz FM; 80% AM
Ongewenste Uitstraling. 62 dB of better
Frequentietolerantie. 0,002%
Voeding. 12,6 Vdc ±10%
Stroomverbruik. FM: 1,3 A; AM: 1,8 A
Afmetingen. 124x38x190 mm
Gewicht. 1,2 kg

Alle specificaties können zonder kennisgeving worden gewijzigd.

• (volgens alle goedgekeurde Europese freiertiebanden)

Er moet een eenvoudig toegankelijke ontkoppeling worden ingebouwd in de installment-bedrading. Deze ontkoppeling要去ebeidenpolengelijktijdiguitschakelen.

CTE International verklaart hierbij dat deze Midland 210 DS voldoet aan de essentiele vereisten en andere relevante bepalingen van Richtlijn Directive 99/05/EC.
