Producttype	Takkenversnipperaar
Merk	Bosch
Model	AXT 1600 HP
Opgenomen vermogen (S1)	1600 W
Opgenomen vermogen (S6)	2000 W
Toerental onbelast	260 tpm
Maximale doorvoer	100 kg/u
Maximale takdiameter	33 mm
Gewicht	21 kg
Voedingsspanning	230 V
Stroombeveiliging	10 A minimum
Beschermingsklasse	I
Motortype	Elektrisch
Hoofdfuncties	Versnipperen van tuinafval, vooruit/achteruit, herstartbeveiliging
Onderhoud en reiniging	Regelmatig reinigen, geen hogedrukreiniger gebruiken, rotor behandelen met Bosch-spray
Veiligheid	Overbelastingsbeveiliging, draairichtingschakelaar, uitschakeling bij stroomuitval
Reserveonderdelen en repareerbaarheid	Reparatie door erkende Bosch-service, explosietekeningen op bosch-pt.com
Algemene informatie	Stille versnipperaar conform EN 60 en prEN 13683

Veelgestelde vragen - AXT 1600 HP BOSCH

Wat is het vermogen van de AXT 1600 HP versnipperaar?

Het opgenomen vermogen bij continu bedrijf (S1) is 1600 W en bij intermitterend bedrijf (S6) 2000 W.

Wat is de maximale takdiameter die verwerkt kan worden?

De maximale takdiameter is 33 mm.

Hoe ontgrendel ik de rotor als de machine vastzit?

Zet de aan/uit-schakelaar op 'O', wacht tot volledige stilstand, draai dan de draairichtingschakelaar naar links (achteruit) en start opnieuw. Herhaal indien nodig.

Kan ik een verlengsnoer gebruiken met de versnipperaar?

Ja, maar de aderdoorsnede moet minimaal 3 x 1,5 mm² zijn voor een lengte tot 25 m, en 2,5 mm² voor langere lengtes.

Wat te doen als de motor niet draait?

Controleer het netsnoer, de stekker en de zekeringen. Als de overbelastingsbeveiliging is geactiveerd, schakel dan uit, wacht enkele seconden en gebruik dan de achteruit om het afval te verwijderen.

Hoe reinig ik de versnipperaar?

Reinig regelmatig het apparaat en de koelopeningen. Gebruik geen hogedrukreiniger of tuinslang. Voor lange opslag, behandel de rotor met Bosch-onderhoudsspray.

Is de versnipperaar repareerbaar?

Ja, reparaties mogen alleen worden uitgevoerd door een erkende Bosch-service. Reserveonderdelen zijn beschikbaar via bosch-pt.com.

Wat is het toerental van de rotor?

Het toerental bij onbelaste loop is 260 tpm.

Start de versnipperaar automatisch opnieuw na een stroomstoring?

Nee, het apparaat heeft een herstartbeveiliging: het start niet automatisch opnieuw na een stroomstoring.

Welke veiligheidsmaatregelen worden aanbevolen?

Draag handschoenen, een veiligheidsbril en een lange broek. Houd een veiligheidsafstand van 3 m rond het apparaat. Steek uw handen niet in de trechter tijdens het gebruik.

GEBRUIKSAANWIJZING AXT 1600 HP BOSCH

Bedienungsanleitung
Operating Instructions
Instructions d'emploi
Instrucciones de service
Manual de instruções
Instruzioni d'uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvising
Brukerveiledningen
Käytöohje
Öðnyia xειρισοù
Kullanim kilavuzu

Deutsch
English
Français
Espanol
Portugues
Italiano
Nederland
Dansk
Svenska
Norsk
Suomi
Eλληνικά
Türkce

BOSCH

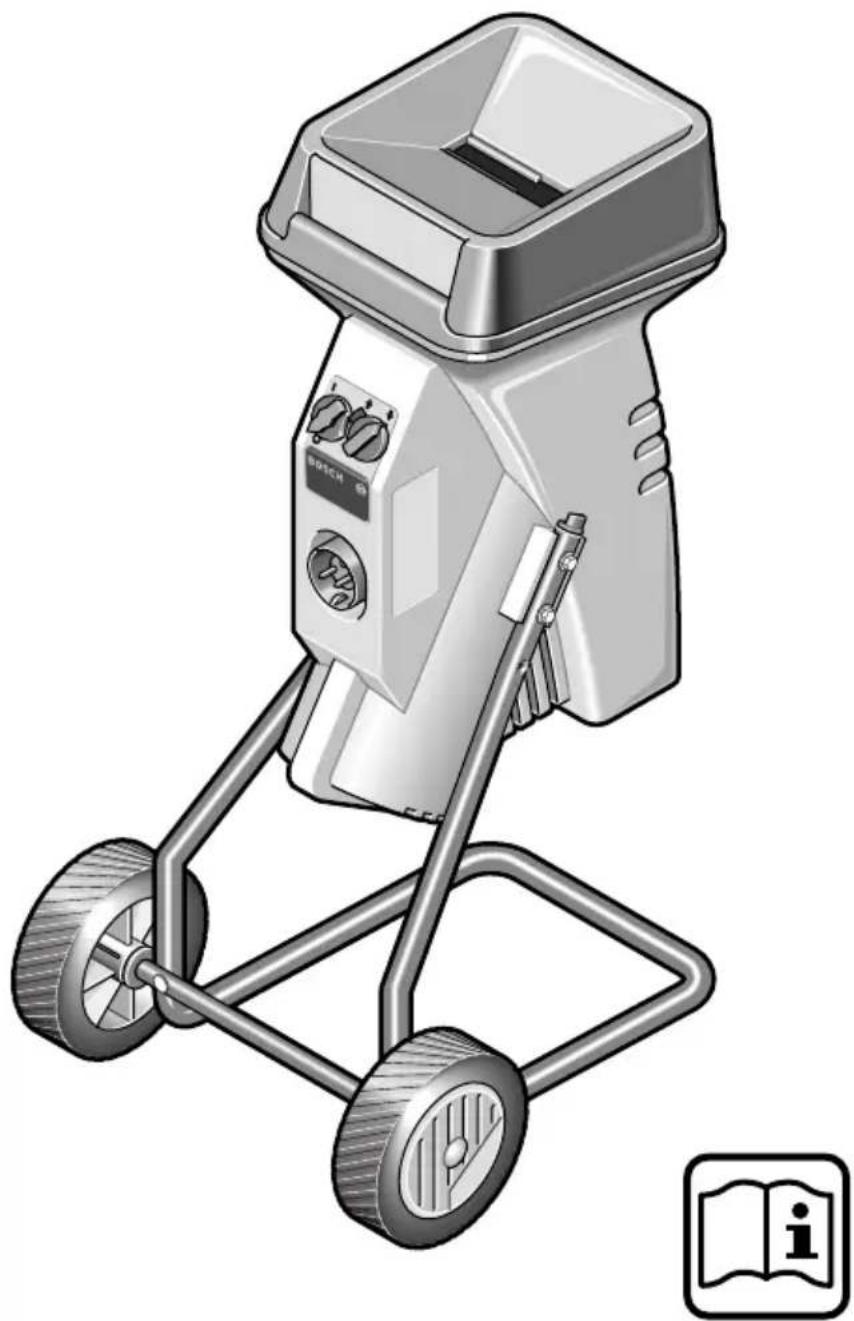

AXT 1600 HP AXT 2000 HP

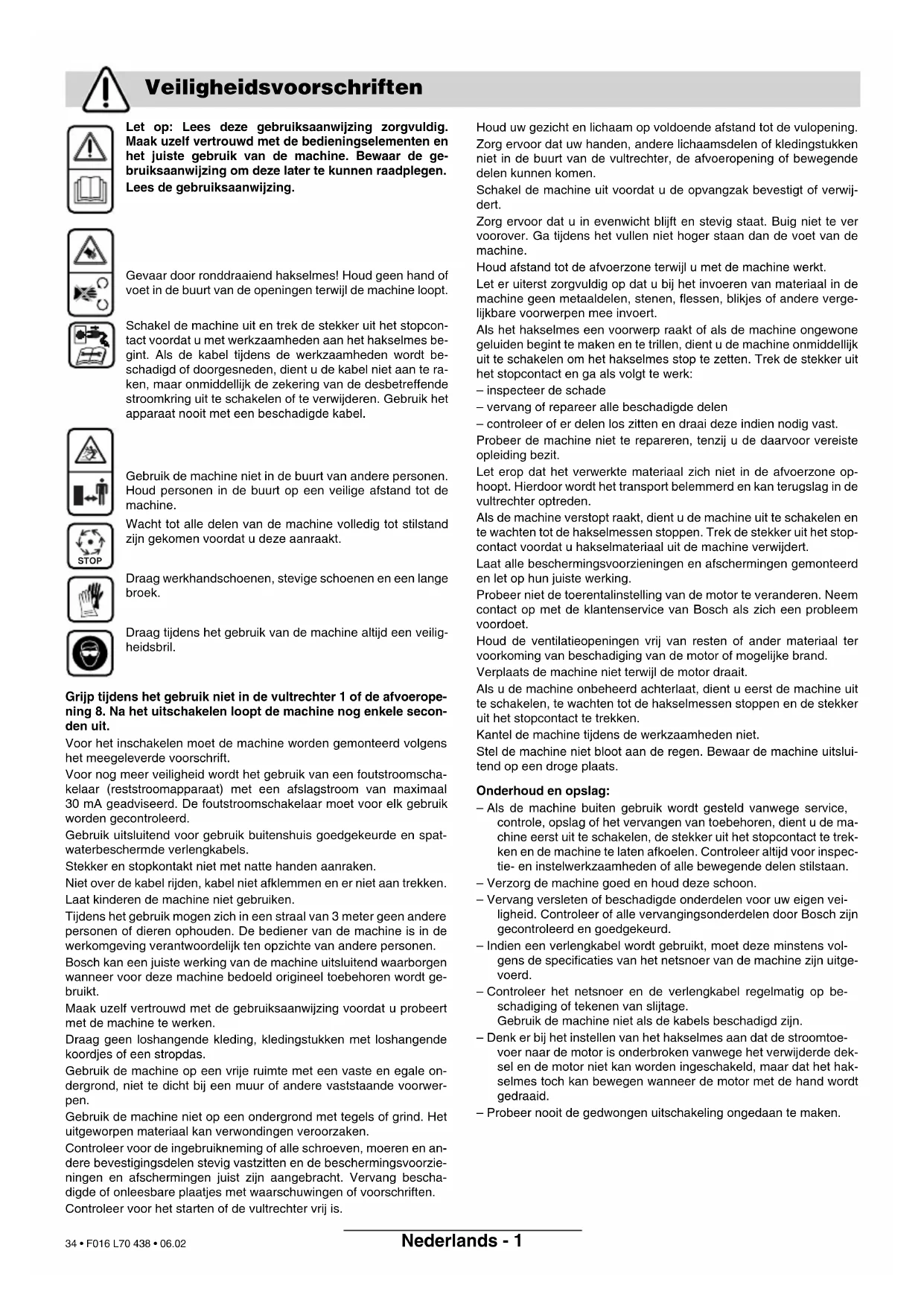

Sicherheitshinweise

Let op: Lees deze gezbruiksaanwijzing zorgvuldig.
Maak uzelf vertrouwd met de bedieningselementen en het juiste gezruik van de machine. Bewaar de gezbruiksaanwijzing om deze later te konnen raadplegen.
Lees de gezbruiksaanwijzing.

Gevaar door rondraaiend hakselmes! Houd geen hand of voet in de buurt van de openingsen werijl de machine loopt.

Schakel de machine uit en trek de stekker uit het stopcontact voordat u met werkzaamheden aan het hakselmes begint. Als de kabelijdens de werkzaamheden worden beschadigd of doorgesneden, dient u de kabel Niet aan te raken, maar onmiddelijk de zekering van de desbetreffende stroomkring uit te schakelen of te verwijderen. Gebruik het apparaat nooit met een beschadigde kabel.

Gebruik de machine Niet in de buurt van andere personen.
Houd Personen in de buurt op een veilige afstand tot de machine.

Wacht tot alle delen van de machine volledig tot stilstand zich gekommen voordat u deze aanraakt.

Draag werkhandsschoenen, stevige schoenen en een lange broek.

Draagijdens het gebruik van de machine algijd een veiligheidsbril.

Grijpijdens het gebruik Niet in de vultrechter 1 of de afvoeropening 8. Na het uitschakelen loopt de machine nog enkele secon-den uit.

Voor het inschakelen moet de machine worden gemonteerd volgens het meegeleverde voorschift.

Voor nog meer veiligheid worden het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30mAg geadviseerd. De foutstroomschakelaar要去 voor elk gebruik worden gecontroleerd.

Gebruik uitsluitend voor gebruik buitenshuis goedgekeurde en spat-waterbeschemrnde verlangkabels.

Stekker en stopkontaktiet nicht met natte handen aanraken. Niet over de kabel rijden, kabel Niet afklemmen en er nicht aan trekken. Laat kinderen de machine Niet gebruiken.

Tijdens het gebruik mogen zich in een straal van 3 meter geen andere personen of dieren ophouden. De bediener van de machine is in de werkomgeving verantwoordelijk ten opzichte van andere Personen.

Bosch kan een juiste werkung van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gebruikt.

Maak uzelf vertrouwd met de gebruiksaanwijzing voordat u probeert met de machine te werken.

Draag geen loshangende kleding, kledingstukken met loshangende koordjes of een stropdas.

Gebruik de machine op een vrij ruimte met een vaste en eigale ondergrond, Niet te zich bij een muur of andere vaststaande voorwerpen.

Gebruik de machine Niet op een ondergrond met tegels of grind. Het uitgeworpen materiaal kan verwondingen veroorzaken.

Controleer voor de ingebruikneming of alle schroeven, moeren en andere bevestigingsdelen stevig vastzitten en de beschemmingsvoorzieningen en afterscheringen juist+zijn aangebracht. Vervang beschadigde of onleesbare plaatjes met waarschuwingen of voorschriften.

Controleer voor het starten of de vultrechter vrij is.

Houd uw gezicht en lichaam op voldoende afstand tot de vulopening. Zorg ervoor dat uw handen, andere lichaamsdelen of kledingstukken Niet in de buurt van de vultrechter, de afvoeropening of bewegende delen+kennen.

Schakel de machine uit voordat u de opvangzak bevestigt of verwijdert.

Zorg ervoor dat u in evenwicht blijft en stevig staat. Buig Niet te ver voorover. Ga tijdens het vullen nicht hoger staan dan de voet van de machine.

Houd afstand tot de afvoerzone terwijl u met de machine werkt.

Let er uiterst zorgvuldig op dat u bij het invoeren van materiaal in de machine geen metaaldelen, stenen, flessen, blinkjes of andere vergelijkbare voorwerpen mee invoert.

Als het hakselmes een voorwerp raakt of als de machine ongewone geluiden begint te make n en te trillen, dient u de machine ommiddelijkuit te schakelen om het hakselmes stop te zetten. Trek de stekker uithet stopcontact en ga als volgt te werk:

-inspecteer de schade

• venvang of repareer alle beschadigde delen

• controller of er delen los zitten en draai deze indien nodig vast.

Probeer de machine Niet te repareren, tenzij u de waarvoor vereiste opleading bezit.

Let erop dat het verwerkte materiaal zich nicht in de afvoerzone ophoopt. Hierdoor worden het transport belemmerd en kan terugslag in de vultrechter optreden.

Als de machine verstopt raakt, dient u de machine uit te schakelen en te wachten tot de hakselmessen stoppen. Trek de stekker uit het stopcontact voordat u hakselmaterialaal uit de machine verwijdert.

Laat alle beschemingsvoorzieningen en afterscheringen gemonteerd en let op hun juiste werking.

Probeer Niet de toerentalinstelling van de motor te veranderen. Neem contact op met de klantenservice van Bosch als zich een probleem voordoet.

Houd de ventilatieopeningen vrij van resten of ander materiaal ter voorkoming van beschadiging van de motor of möglichke brand.

Verplaats de machine Niet verwijl de motor draait.

Als u de machine onbeheerd achefterlaat, dient u eerst de machine uitt te schakelen, te wachten tot de hakselmessen stoppen en de stekkeruit het stopcontact te trekken.

Kantel de machine tijdens de werkzaamheden Niet.

Stel de machine Niet bloot aan de regen. Bewaar de machine uitsluitend op een droge plaats.

Onderhoud en opslag:

• Als de machine buiten gebruik worden gesteld vanwege service, contrôle, opslag of het verrangen van toebehoren, dient u de machine eerst uit te schakelen, de stekker uit het stopcontact te trekken en de machine te lately afkoelen. Controller alsijd voor inspectie- en instelwerkzaamheden of alle bewegende delen stilstaan.
• Verzorg de machine goed en houd deze schoon.
• Vervang versleten of beschadigde onderdelen voor uw eigeneiligheid. Controller of alle verrangingsonderdelen door Bosch zijn gecontroleerd en goedgekeurd.
• Indien een verlengkabel worden gebruikt, moet deze minstens volgens de specificaties van het netsnoer van de machine zijn uitgevoerd.
• Controller het netsnoer en de verlangkabel regelmatig op beschadiging of tekenen van slijtage. Gebruik de machine Niet als de kabels beschadigd zijn.
  Denk er bij het instellen van het hakselmes aan dat de stroomtoevoer maar de motor is onderbroken vanwege het verwijderde kel ser en de motor Niet kan worden ingeschakeld, maar dat het hakselmes toch kan bewegen wonneer de motor met de hand worden gedraaid.
• Probeer nooit de gedwongen uitschakeling ongedaan te make.

Technische gegevens

Fluisterhakselaar AXT 1600 HP AXT 2000 HP

Bestelnummer 0 600 851 2.. 0 600 851 4..

Opgenomen vermogen, S 6 (4/6 min) ^1 [W] - 2000

Opgenomen vermogen, S 1 [W] 1 600 1 800

Onbelast toerental [min -1] 260 260 Max. doorvoer [kg/uer] 100^2) 115 max. Takdiameter [mm] 33^2) 38

Opvangzak nied meegeleverd, Toebehoren

1) De functie S 6 (40 %) geeft een belastingsprofiel aan dat 4 min belasting en 6 min onbelast lopen veronderstelt. Voor de praktische toepassing is continu gebruik toegestaan.
2) Afhankelijk van de aard van het hout.

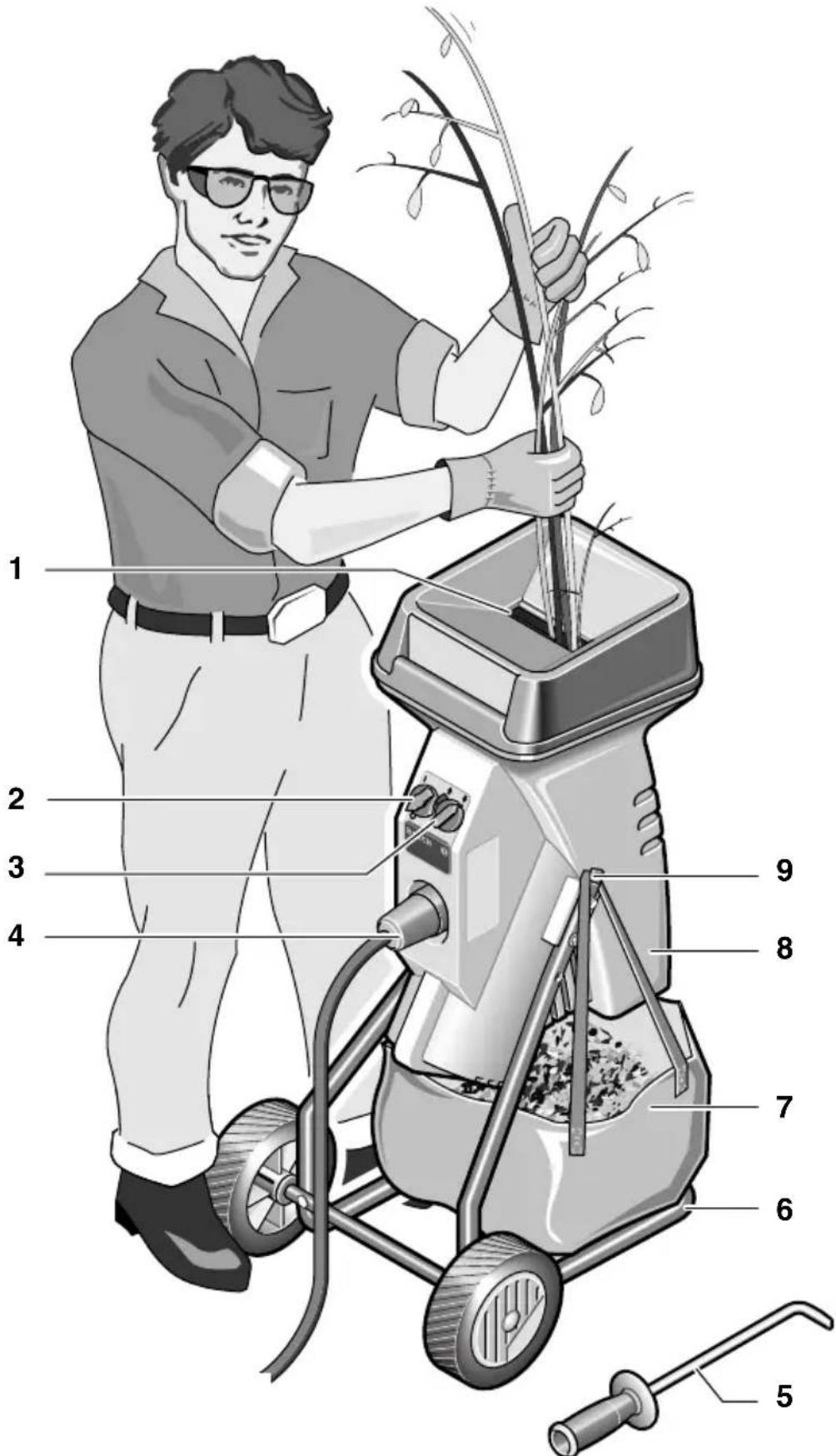

Bestanddelen van de machine

1 Vultrechter

2 Aan-/uitschakelaar

3 Draairichting omschakelaar

4 Netstekker**

5 Duwstok/ruimhaak

6 Onderstel

7 Opvangzak/hoes

8 Afvoerschacht

9 Haak voor opvangzak

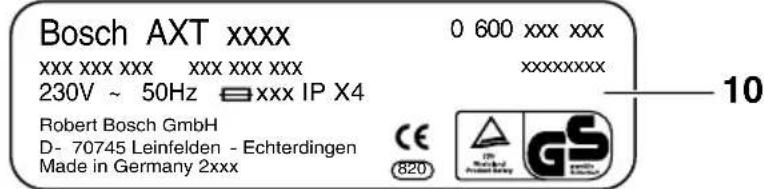

10 Seriennummer

*Speciala toebehoren

**verschilt per land

*In de gebruiksaanwijzing afgebeeld en beschreiben toebehoren worden nicht alkijd standardm meegeleverd.

Gebruik volgens bestemming

De machine is bestemd voor het hakselen van ve-zel- en houtafvaluit de tuin, zodat dit kan worden verwerkt tot compost.

Montage

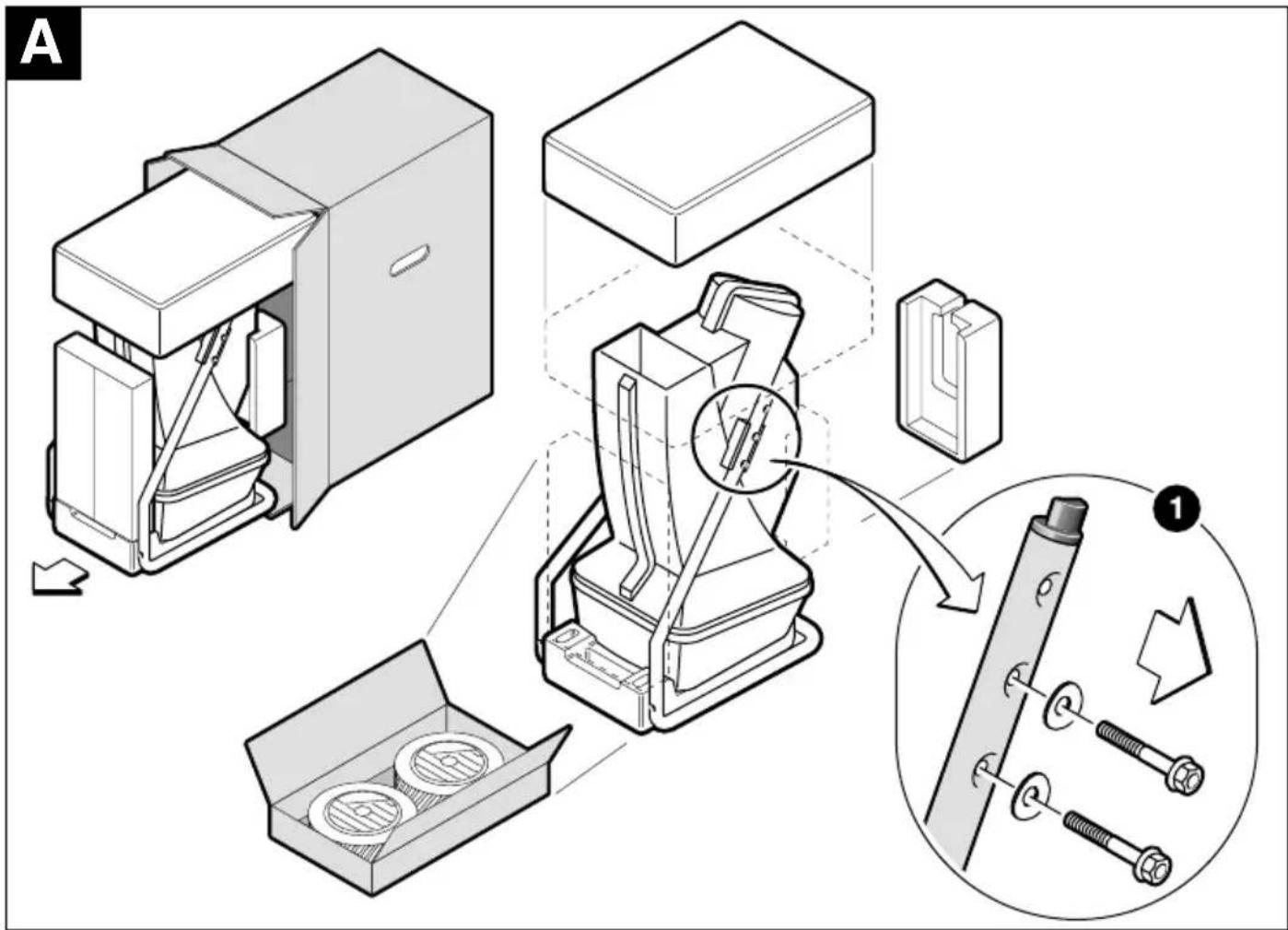

Neem de machine uit de verpakking

(zie afbeelding A

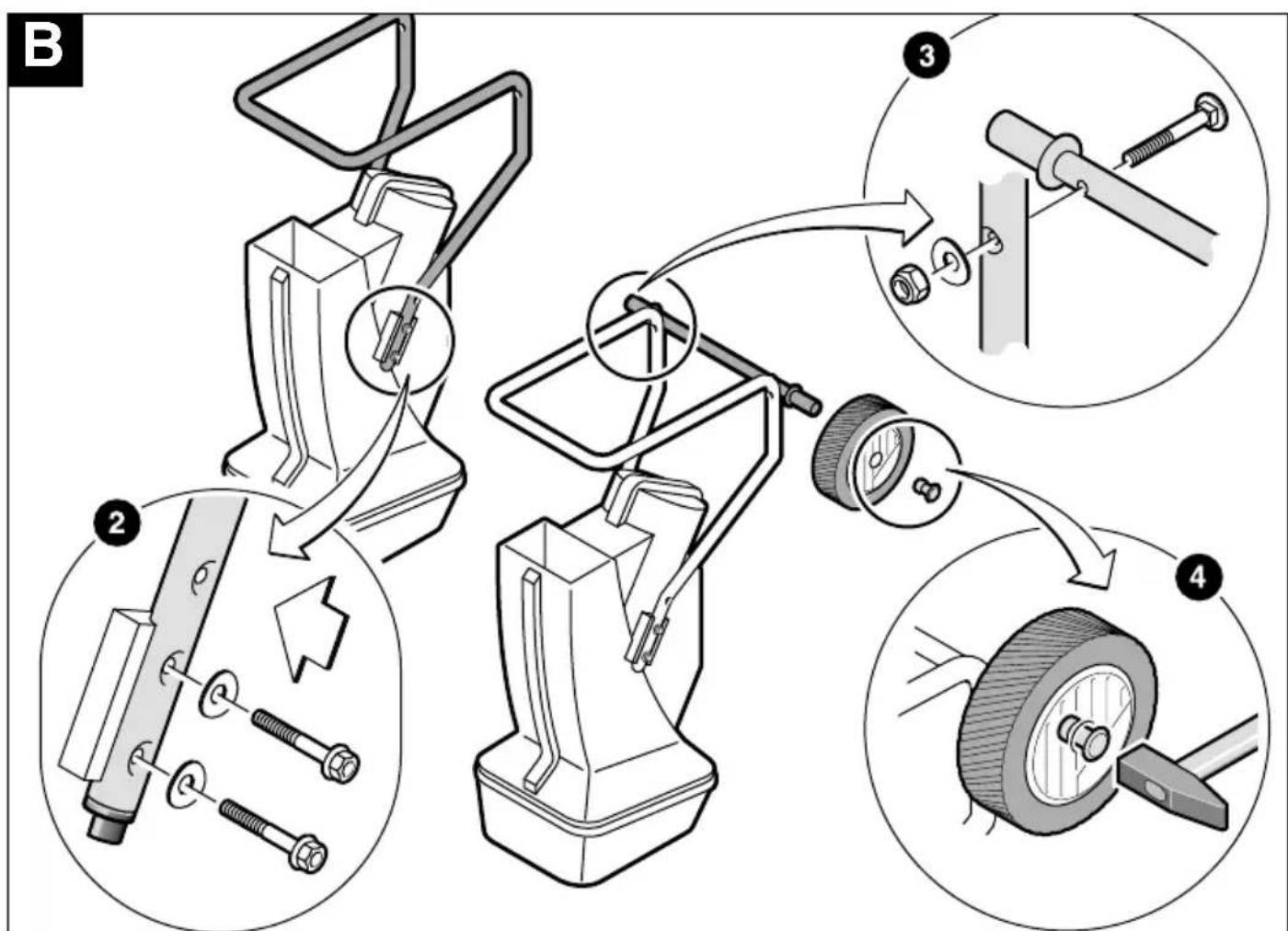

Monteer de WIelen en het onderstel

(zie afbeelding B

Voor de ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines konnen ook worden gezruikt met een spanning van 220 V.

De stroomkring moet een zekering van minstens 10 A hebben.

Wanner de machine worden gebruikt met een stroomaggregaat,要去 dit een capacititeit van 3.5 kVA/2800 watt hebben.(bijvoorbeeld:Bosch stroomaggregaat uit de G-3600 series).

Een verlangkabel met een tekleine draaddiameterveroorzaakt een duidelijke vermindering van de capaciteit van de machine. Bij kabels met een lenghte van 25m of minder is voor de drie draden van de kabel een diameter van minstens 3× 1,5mm^2 vereist, bij kabels met een lenghte vaneer dan 25m 要去 de draaddiameter minstens 2,5mm^2 bedragen.

Kabelhaspels altijd volledig afrollen.

Machine alteid op een stabiele en rechte ondergrond opstellen. Tijdens het gebruik nicht kantelen of bewegen.

Aarde van wortelkluien verwijderen. Voorwerpen van steen, glas, metaal, textiel en kunststof mogen Niet in de vultrechter verechtkomen. Het spiraalsnijmechanisme kan anders beschadigd raken.

Ingebruikneming

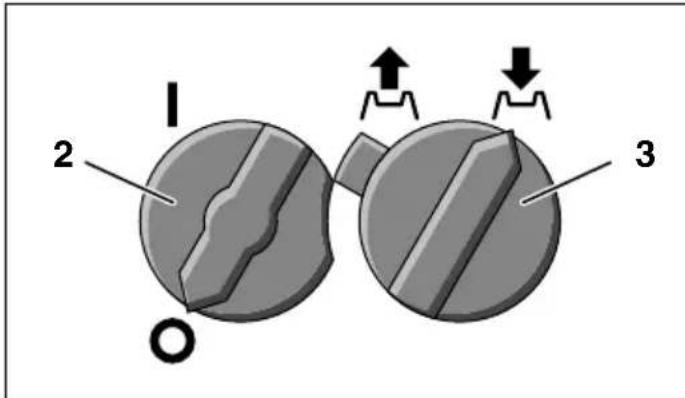

De draairichtingomschakelaar 3 moet in de rechter stand staan. De vultrechter 1要去 leeg zich.

Inschakelen:

Aan/uit-knop 2 op „I" zetten.

Uitschakelen:

Aan/uit-schakelaar 2 op „O" zetten.

De machine loopt na het uitschakelen UIT!

Draairichtingomschakelaar

De draairichtingomschakelaar 3 kan alleen worden omgezet wanner de machine is uitgeschakeld. Voor het opnieuw inschaken altijd wachten tot de machine tot stilstand is gekomen.

Rechter stand (↓) :

Spiraalsnjmechanisme trekt maar binnen en snijdt.

Linker stand (↑) :

Spiraalsnijmechanisme draait achefteruit en geeft vastgeklemd hakselmaterialiaal vrij.

Uit de machine stekend lang hakselmateriaal kan bij het maar binnen trekken een slaande beweging make. Neem waarom een voldoende veiligheidsafstand in acht.

Overbelastingsbeveiling

Te sterke belasting (b. v. blokkeren van het spi-raalsnijmechanisme) leidt na enkele seconden tot stilstand van de machine. Na korteijd kan de machine weeer worden ingeschakeld. Schakel de machine uit indien deze blokkeert. Zet waarvoor de aan /uit-schakelaar 2 op ·0^ , wacht enkele seconden en zet de schakelaar verrolgens weeer op ·I^

Als de blokkering Niet wordt verholpen,要去 dreairichtingschakelaar 3 in de linker positie ( ) worden gedraaid en de machine worden ingeschakeld om de blokkering te verhelpen. Als de blokkering Niet wordt verholpen,要去 deze handeling worden herhaald.

Nadat de blokkering is verholpen, moet de aan/uitschakelaar 2 op „O" worden gezet en de draairichtingschakelaar 3 in de rechtter positie (worden gedraaid voordat de machine weeert wordt ingeschakeld.

Nulspanningsbeveiliging

Na het uittallen van de stroom kan de machine nicht vanzelf waar gaan lopen bij het terugkeren van de netspanning.

Tips voor de werkzaamheden

Draagijdens het gebruik van de machine algtd een veiligheidsbril en werkhand Schoenen.

Om het hakselmateriaal op te vangen, de lussen van de opvangzak 7 (toebehoren) aan de beiden haken 9 bevestigen.

Hakselmateriaal in de machine steken. Naar binnen gestoken materiaal worden door het spiraalsnijmechanisme automatisch maar binnen getrokken.

Uit de machine stekend lang hakselmateriaal kan bij het maar binnen trekken een slaande beweging make. Neem waarom een voldoende veiligheidsafstand in acht.

Altijd slechts zoveel materiaal in de machine steken dat de vultrechter 1 Niet verstopt raakt.

Verwelkt, vochtig, reeds een aantalragen oud tuinafval afwisseled met takken hakselen. Dit beschermt de hakselaar gegen verstopping en maakt het möglichk om het compostmaterialaal teMMCen.

Zacht afval zonder vaste consistentie, zoals keukenafval, nicht hakselen, maar rechtstreeks composteren.

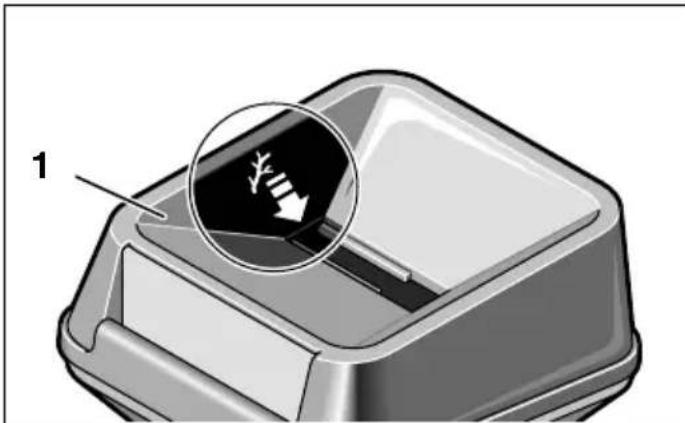

Hakselmaterialiaal altijd in de met de pijl gemickeerde hoek van de vultrechter 1 steken.

Er op letten dat het gehakselde materiaal vrij UIT de afvoerschacht 8 kan vallen. Kans op verstopping.

De ventilatieopengen mogen Niet door de opvangzak of het gehakselde materiaal worden afgedekt.

Tips voor het hakselen

De hardheid van de te hakselen takken is afhankelijk van het soort takken, hun leeftijd en droogheid.

U bereikt optimale resultaten wanner u takken kort na het snoeien hakselt.

Zacht tuinafval kan inkleine porties beter worden gehakseld,vooral wanner het nat is.Een verstopping kan worden voorkomen wanner tussendoort takken worden gehakseld.

Storingen

Motor loopt nicht:

Thermische beveiliging is geactiveerd.

Schakel de machine uit en wacht enkele secon-den.

Draairichtingomschakelaar 3 in de linker stand (achteruit) zetten en na korteijd de machine weer inschaken. Nadat de verstopping is opgeheven, draairichtingomschakelaar 3 wee in de rechter stand zetten.

■Aansluitkabel, stekker en zekering in de meter-kast controeren.

■Spiraalsnjmechanisme draait achteruit.

Motor uitschakelen, draairichting omschakelen.

Het hakselmateriaal klemt in de vultrechter 1: Draairichtingomschakelaar 3 in de linker stand (achteruit) zetten en de machine weer inschaken. Trek het hakselmateriaal uit de vultrechter. Nadat de verstopping is verholpen, draairichtingomschakelaar 3 wee in de rechter stand zetten.
Vastgeraakte seks de takken zodanig opnieuw in de machine steken dat de messen nicht onmiddelijk in de reeds gesneden inkervingen grijpen.

Spiraalsnijmechanismeblokkeert:

Draairichtingomschakelaar 3 in de linker stand zetten, daarna inschakelen. Het spiraalsnijmechanisme draait anschteruit en geeft het vastgeklemde hakselmateriaal (of het voorwerp) vrij. Nadat de verstopping is opgeheven, draairichtingomschakelaar 3 wee in de rechtster stand zetten.

Uit de machine stekend lang hakselmateriaal kan bij het maar binnen trekken een slaande beweging make. Neem waarom een voldoende veiligheidsafstand in acht.

Draairichting na het omschakelen ongewijzigd:

Nadat de machine volledig tot stilstand is gekommen, draairichting in de gewenste stand zetten.

Onderhoud en opslag

■Trek alsijd eerst de stekker uit het stopcontact voor werkzaamheden aan de machine.

Machine en ventilatieopeningen alttijd goed schoon houden om goed en veilig te werken.

De hakselaar mag nicht worden gereinigd met een hagedrukreiniger of met stromend water.

Regelmatig controleren of de bevestigingschroeven van het onderstel stevig vastzitten.

Als de machine voor langereijd worden opgeborgen, het spiraalsnijmechanisme ter bescherming gegen roest insproeien met milieuvriendelijk en biologisch afbreekbare Bosch verzorgingsspray (extra toebehoren, bestelnr. 1 609 200 399).

Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd.

Vermeld bij vragen en bestellingen van verrangingsonderdelen altijd het bestelnummer van 10 cijfers van de machine.

Milieubescherming

Milieuwaarmerk Blauwe Engel.

Toegekend odomat deze machine bijzonder geluidarm is.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去en op een voor het milieu verantwoordere wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal

recht要去en nicht更是bruikbareelektrischegereedschappenapartwordingincezameldenopeenvoorthemilieuverantwoordewijzewordenhergebruikt.

Klantenservice Conformiteitsverklaring

Explosietekingen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Nederland

+31(0)76/5795454

Fax +31 (0)76 / 5 79 54 94

E-Mail: [e-mail]

België

+32(0)70/225565

Fax [phone]

E-Mail: [e-mail]

Meetwaarden vastgesteld volgens 2000/14/EG (1,60 m hoogte, 1 m afstand).

Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 78 dB (A); geluidsvermogenniveau 89 dB (A).

Wij verklaren op eigengerichted dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60335, pr EN 13683 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Het gegardeerde geluidsvermogenniveau L_WA islagerdan92dB(A).Waarderingsmethode van de conformiteit volgens aanhangsel V.

Leinfelden, 09.2003.

Wijzigingen voorbehouden
