MANUALE UTENTE AXT 1600 HP BOSCH

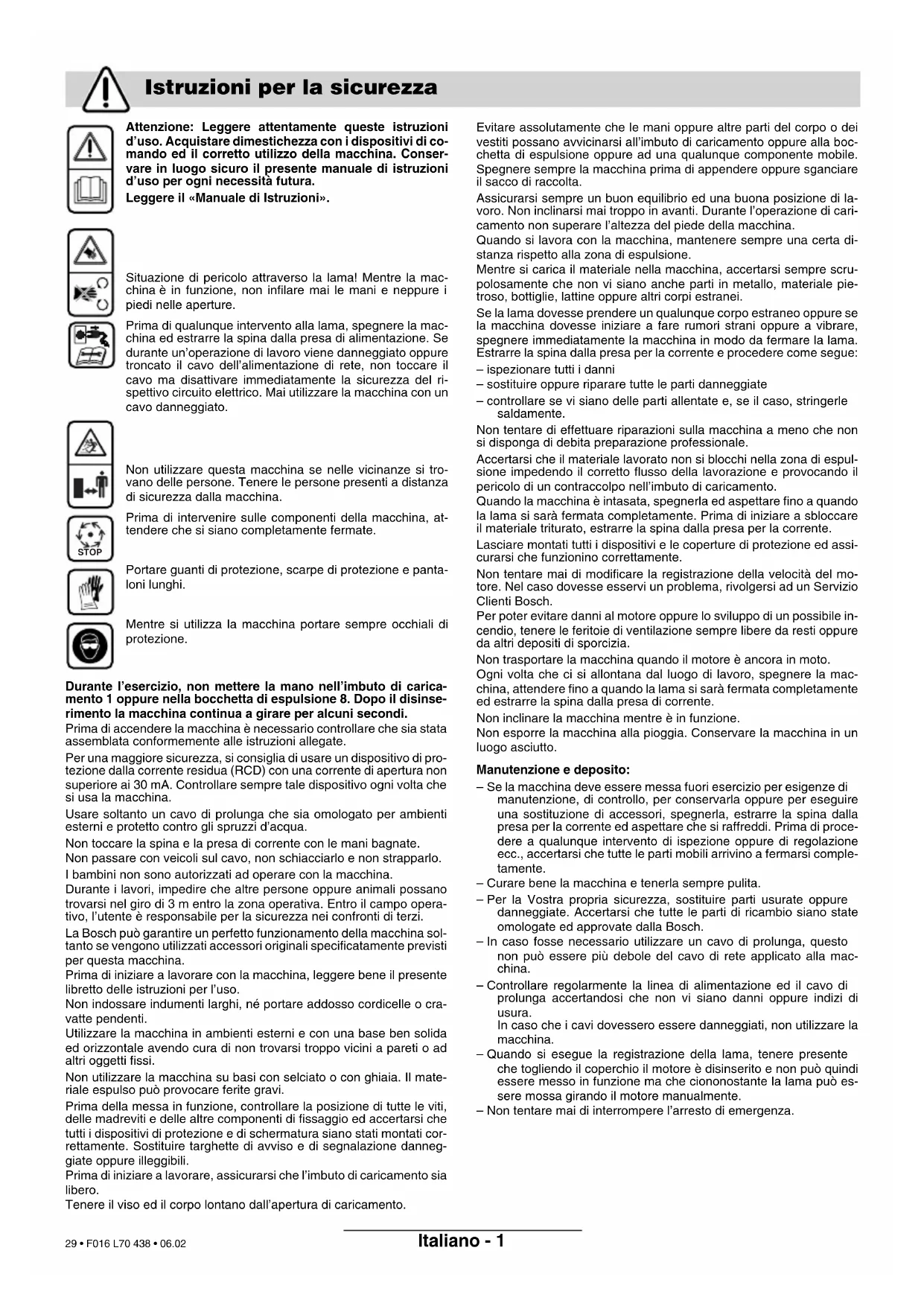

Reservado o direito a modificações Serviço ao cliente Declaração de conformidade F016 L70 438 - book.book Seite 5 Dienstag, 28. Februar 2006 3:26 15 28 • F016 L70 438 • 06.02Italiano - 1 Attenzione: Leggere attentamente queste istruzioni d’uso. Acquistare dimestichezza con i dispositivi di co- mando ed il corretto utilizzo della macchina. Conser- vare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura. Leggere il «Manuale di Istruzioni». Situazione di pericolo attraverso la lama! Mentre la mac- china è in funzione, non infilare mai le mani e neppure i piedi nelle aperture. Prima di qualunque intervento alla lama, spegnere la mac- china ed estrarre la spina dalla presa di alimentazione. Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo dell’alimentazione di rete, non toccare il cavo ma disattivare immediatamente la sicurezza del ri- spettivo circuito elettrico. Mai utilizzare la macchina con un cavo danneggiato. Non utilizzare questa macchina se nelle vicinanze si tro- vano delle persone. Tenere le persone presenti a distanza di sicurezza dalla macchina. Prima di intervenire sulle componenti della macchina, at- tendere che si siano completamente fermate. Portare guanti di protezione, scarpe di protezione e panta- loni lunghi. Mentre si utilizza la macchina portare sempre occhiali di protezione. Durante l’esercizio, non mettere la mano nell’imbuto di carica- mento 1 oppure nella bocchetta di espulsione 8. Dopo il disinse- rimento la macchina continua a girare per alcuni secondi. Prima di accendere la macchina è necessario controllare che sia stata assemblata conformemente alle istruzioni allegate. Per una maggiore sicurezza, si consiglia di usare un dispositivo di pro- tezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Controllare sempre tale dispositivo ogni volta che si usa la macchina. Usare soltanto un cavo di prolunga che sia omologato per ambienti esterni e protetto contro gli spruzzi d’acqua. Non toccare la spina e la presa di corrente con le mani bagnate. Non passare con veicoli sul cavo, non schiacciarlo e non strapparlo. I bambini non sono autorizzati ad operare con la macchina. Durante i lavori, impedire che altre persone oppure animali possano trovarsi nel giro di 3 m entro la zona operativa. Entro il campo opera- tivo, l’utente è responsabile per la sicurezza nei confronti di terzi. La Bosch può garantire un perfetto funzionamento della macchina sol- tanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina. Prima di iniziare a lavorare con la macchina, leggere bene il presente libretto delle istruzioni per l’uso. Non indossare indumenti larghi, né portare addosso cordicelle o cra- vatte pendenti. Utilizzare la macchina in ambienti esterni e con una base ben solida ed orizzontale avendo cura di non trovarsi troppo vicini a pareti o ad altri oggetti fissi. Non utilizzare la macchina su basi con selciato o con ghiaia. Il mate- riale espulso può provocare ferite gravi. Prima della messa in funzione, controllare la posizione di tutte le viti, delle madreviti e delle altre componenti di fissaggio ed accertarsi che tutti i dispositivi di protezione e di schermatura siano stati montati cor- rettamente. Sostituire targhette di avviso e di segnalazione danneg- giate oppure illeggibili. Prima di iniziare a lavorare, assicurarsi che l’imbuto di caricamento sia libero. Tenere il viso ed il corpo lontano dall’apertura di caricamento. Evitare assolutamente che le mani oppure altre parti del corpo o dei vestiti possano avvicinarsi all’imbuto di caricamento oppure alla boc- chetta di espulsione oppure ad una qualunque componente mobile. Spegnere sempre la macchina prima di appendere oppure sganciare il sacco di raccolta. Assicurarsi sempre un buon equilibrio ed una buona posizione di la- voro. Non inclinarsi mai troppo in avanti. Durante l’operazione di cari- camento non superare l’altezza del piede della macchina. Quando si lavora con la macchina, mantenere sempre una certa di- stanza rispetto alla zona di espulsione. Mentre si carica il materiale nella macchina, accertarsi sempre scru- polosamente che non vi siano anche parti in metallo, materiale pie- troso, bottiglie, lattine oppure altri corpi estranei. Se la lama dovesse prendere un qualunque corpo estraneo oppure se la macchina dovesse iniziare a fare rumori strani oppure a vibrare, spegnere immediatamente la macchina in modo da fermare la lama. Estrarre la spina dalla presa per la corrente e procedere come segue: – ispezionare tutti i danni – sostituire oppure riparare tutte le parti danneggiate – controllare se vi siano delle parti allentate e, se il caso, stringerle saldamente. Non tentare di effettuare riparazioni sulla macchina a meno che non si disponga di debita preparazione professionale. Accertarsi che il materiale lavorato non si blocchi nella zona di espul- sione impedendo il corretto flusso della lavorazione e provocando il pericolo di un contraccolpo nell’imbuto di caricamento. Quando la macchina è intasata, spegnerla ed aspettare fino a quando la lama si sarà fermata completamente. Prima di iniziare a sbloccare il materiale triturato, estrarre la spina dalla presa per la corrente. Lasciare montati tutti i dispositivi e le coperture di protezione ed assi- curarsi che funzionino correttamente. Non tentare mai di modificare la registrazione della velocità del mo- tore. Nel caso dovesse esservi un problema, rivolgersi ad un Servizio Clienti Bosch. Per poter evitare danni al motore oppure lo sviluppo di un possibile in- cendio, tenere le feritoie di ventilazione sempre libere da resti oppure da altri depositi di sporcizia. Non trasportare la macchina quando il motore è ancora in moto. Ogni volta che ci si allontana dal luogo di lavoro, spegnere la mac- china, attendere fino a quando la lama si sarà fermata completamente ed estrarre la spina dalla presa di corrente. Non inclinare la macchina mentre è in funzione. Non esporre la macchina alla pioggia. Conservare la macchina in un luogo asciutto. Manutenzione e deposito: – Se la macchina deve essere messa fuori esercizio per esigenze di manutenzione, di controllo, per conservarla oppure per eseguire una sostituzione di accessori, spegnerla, estrarre la spina dalla presa per la corrente ed aspettare che si raffreddi. Prima di proce- dere a qualunque intervento di ispezione oppure di regolazione ecc., accertarsi che tutte le parti mobili arrivino a fermarsi comple- tamente. – Curare bene la macchina e tenerla sempre pulita. – Per la Vostra propria sicurezza, sostituire parti usurate oppure danneggiate. Accertarsi che tutte le parti di ricambio siano state omologate ed approvate dalla Bosch. – In caso fosse necessario utilizzare un cavo di prolunga, questo non può essere più debole del cavo di rete applicato alla mac- china. – Controllare regolarmente la linea di alimentazione ed il cavo di prolunga accertandosi che non vi siano danni oppure indizi di usura. In caso che i cavi dovessero essere danneggiati, non utilizzare la macchina. – Quando si esegue la registrazione della lama, tenere presente che togliendo il coperchio il motore è disinserito e non può quindi essere messo in funzione ma che ciononostante la lama può es- sere mossa girando il motore manualmente. – Non tentare mai di interrompere l’arresto di emergenza. Istruzioni per la sicurezza STOP F016 L70 438 - book.book Seite 1 Dienstag, 28. Februar 2006 3:26 15 29 • F016 L70 438 • 06.02Italiano - 2

La modalità di funzionamento S 6 (40 %) indica un profilo di carico basato su 4 min di carico e 6 min di funzionamento a vuoto. Per l’impiego pratico è ammesso il funzionamento continuo.

A seconda del tipo di legna. 1 Imbuto di caricamento 2 Interruttore di avvio/arresto 3 Commutatore del senso di rotazione 4 Spina di rete** 5 Spingitore/gancio di sgombro 6 Carrello di trasporto 7 Sacco di raccolta/coperchio * 8 Bocchetta di espulsione 9 Ganci per sacco di raccolta 10 Numero di serie *Accessorio speciale **Varia secondo il Paese *Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura! La macchina è idonea per la frantumazione di rifiuti legnosi e fibrosi provenienti dal Vostro giardino ren- dendoli adatti per il compostaggio. Estrarre la macchina dall’imballaggio (vedere figura ). Montare rotelle e carrello di trasporto (vedere figura ). Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla tar- ghetta della macchina. Gli apparecchi con l’indica- zione di 230 V possono essere collegati alla rete di 220 V. Il circuito di corrente deve essere protetto con al- meno 10 A. In caso di esercizio con un gruppo elettrogeno è necessario una macchina con una prestazione di

3.5 kVA/2800 W. (per esempio: gruppi elettrogeni

Bosch della serie G-3600). Un cavo di prolunga con una sezione trasversale troppo piccola implica una chiara riduzione della prestazione della macchina. In caso di cavi fino a 25 m di lunghezza è necessario una sezione tra- sversale di almeno 3 x 1,5 mm

. In caso di cavi oltre 25 m di lunghezza, la sezione trasversale deve es- sere di almeno 2,5 mm

Srotolare sempre completamente il tamburo per cavi.

Mettere in posa la macchina sempre su una base ben solida ed orizzontale. Non ribaltare oppure spostare la macchina durante l’eserci- zio. Togliere resti di terra dalle radici. Evitare che corpi estranei come pietre, vetro, metalli, tessuti e mate- riali sintetici vadano a finire nell’imbuto di carica- mento. La lama elicoidale potrebbe infatti essere danneggiata. Dati tecnici Biotrituratore silenzioso AXT 1 600 HP AXT 2 000 HP Codice di ordinazione 0 600 851 2.. 0 600 851 4.. Potenza assorbita nominale, S 6 (4/6 min)

[W] – 2 000 Potenza assorbita nominale, S 1 [W] 1 600 1 800 Numero di giri a vuoto [g/min] 260 260 Capacità massima [kg/h] 100

Sacco di raccolta non fornito a corredo, Accessorio opzionale Peso, ca. [kg] 21 22 Classe protezione / I / I Elementi della macchina Uso conforme alle norme Montaggio

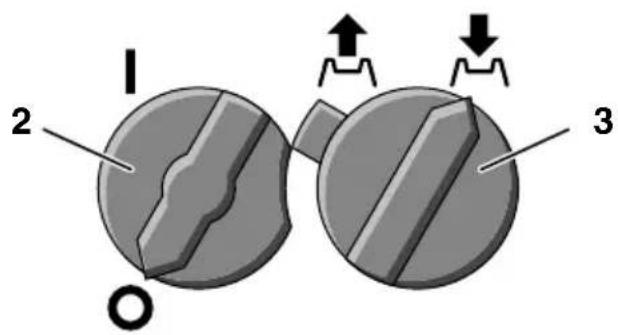

Prima della messa in esercizio F016 L70 438 - book.book Seite 2 Dienstag, 28. Februar 2006 3:26 15 30 • F016 L70 438 • 06.02Italiano - 3 L’invertitore di rotazione 3 deve essere sulla destra. L’imbuto di caricamento 1 deve essere vuoto. Avviare: Posizionare l’interruttore di inserimento/disinseri- mento 2 su «I». Arrestare: Posizionare l’interruttore di inserimento/disinseri- mento 2 su «O». Dopo il disinserimento la macchina continua a gi- rare! Invertitore di rotazione L’invertitore di rotazione 3 può essere commutato soltanto a macchina disinserita. Prima di inserire nuovamente la macchina è necessario aspettare che la macchina si fermi completamente. Posizione destra (): La fresa elicoidale fa presa e taglia. Posizione sinistra (): La fresa elicoidale gira all’indietro e libera il mate- riale triturato rimasto incastrato. Mantenere una sufficiente distanza di si- curezza quando si tritano rami lunghi che fuoriescono dalla macchina: essi potreb- bero sbalzare all'improvviso. Protezione contro sovraccarichi Un carico troppo alto (p. es. blocco della fresa elicoi- dale) fa fermare la macchina dopo qualche secondo. La macchina può essere di nuovo inserita dopo qualche secondo. In caso di blocco, spegnere la macchina. Mettere l'interruttore di avvio/arresto 2 su «O», attendere alcuni secondi e rimettere di nuovo su «I» una volta terminata l'operazione. Qualora non fosse possibile eliminare il blocco, ruo- tare verso sinistra il commutatore del senso di rota- zione 3 sulla posizione sinistra ( ) ed accendere la macchina per sbloccarla. Qualora l'operazione non dovesse aver avuto esito positivo, ripetere l'inter- vento. Una volta sbloccato il meccanismo, mettere l'inter- ruttore di avvio/arresto 2 su «O» e ruotare il commu- tatore del senso di rotazione 3 sulla posizione ( ) prima di accendere nuovamente la macchina. Protezione contro il riavviamento invo- lontario Dopo che è venuta a mancare l’alimentazione di rete non può capitare che la macchina si rimette in azione autonomamente. Quando si utilizza la macchina portare sempre occhiali e guanti di protezione. Per raccogliere il materiale triturato, applicare le cin- ghie di trasporto del sacco di raccolta 7 (accessorio opzionale) sui due ganci 9. Inserire il materiale da triturare. Il materiale inserito viene tirato automaticamente dalla fresa elicoidale. Mantenere una sufficiente distanza di si- curezza quando si tritano rami lunghi che fuoriescono dalla macchina: essi potreb- bero sbalzare all'improvviso. Introdurre sempre una quantità modica di materiale in maniera da non intasare I’imbuto di carica- mento 1. In caso di rifiuti da giardino appassiti, umidi e gia- centi già da qualche giorno, triturarli alternandoli a ramoscelli. In questo modo si protegge il biotritura- tore da intasamento e si consente di miscelare il ma- teriale da compostaggio. Non triturare rifiuti morbidi e senza consistenza, come per es. rifiuti da cucina, ma metterli diretta- mente sul compostaggio. Introdurre il materiale da triturare sempre nell’angolo dell’imbuto di caricamento 1 contrassegnato da una freccia. Avere cura che il materiale triturato possa cadere li- beramente dalla bocchetta di espulsione 8 – peri- colo di ingorgo. Le feritoie di ventilazione non devono essere co- perte dal sacco di raccolta oppure dal materiale tri- turato. Avvio e Arresto

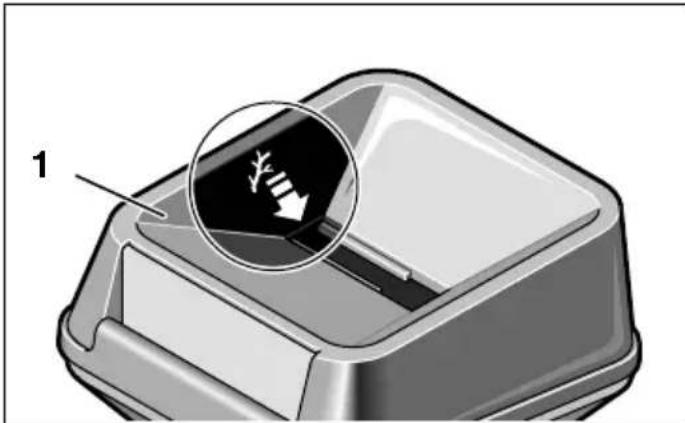

Istruzioni per il lavoro

F016 L70 438 - book.book Seite 3 Dienstag, 28. Februar 2006 3:26 1531 • F016 L70 438 • 06.02Italiano - 4 La durezza dei ramoscelli da triturare dipende dal loro tipo, dall’età e dal grado di essiccazione. I migliori risultati si raggiungono triturando i ramo- scelli freschi subito dopo averli tagliati. Rifiuti da giardino morbidi possono essere triturati più facilmente a piccole porzioni ed in modo partico- lare quando essi sono bagnati. Per evitare possibili intasamenti è consigliabile triturare ogni tanto dei rami. Il motore non funziona: ■ È stata attivata la protezione contro sovraccari- chi. Spegnere la macchina ed attendere alcuni se- condi. Spostare l’invertitore di rotazione 3 sulla sinistra (marcia inversa) e reinserire la macchina dopo pochi secondi. Una volta eliminato l’ingorgo, ri- mettere l’invertitore di rotazione 3 sulla destra. ■ Controllare il cavo di collegamento, la spina e la valvola di sicurezza in casa. Rifiuti da giardino non vengono tirati dalla fresa elicoidale: ■ La fresa elicoidale gira all’inverso. Arrestare il motore, cambiare la direzione di rota- zione. ■ Il materiale è inceppato nell’imbuto di carica- mento 1: Mettere l’invertitore di rotazione 3 sulla sinistra (marcia inversa) e reinserire la macchina. Estrarre il materiale da triturare dall’imbuto di ca- ricamento. Una volta eliminato l’ingorgo, rimet- tere l’invertitore di rotazione 3 di nuovo sulla de- stra. ■ Inserire nuovamente rami spessi che abbiano bloccato la fresa elicoidale in maniera tale che la fresa elicoidale non faccia subito presa sull’inta- glio precedente. Fresa elicoidale bloccata: ■ Mettere l’invertitore di rotazione 3 sulla sinistra ed inserire la macchina. La fresa elicoidale gira all’in- verso liberando il materiale inceppato (senza il corpo estraneo). Una volta eliminato l’ingorgo, ri- mettere l’invertitore di rotazione 3 sulla destra. Mantenere una sufficiente distanza di si- curezza quando si tritano rami lunghi che fuoriescono dalla macchina: essi potreb- bero sbalzare all'improvviso. Senso di marcia invariato in seguito a commuta- zione: ■ Attendere fino a quando la macchina sia comple- tamente ferma ed impostare dunque il senso di rotazione che si desidera. ■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Mantenere la macchina e le fessure di venti- lazione sempre in perfetto stato di pulizia per poter lavorare bene e sicuri. Il biotrituratore non può essere pulito utilizzando idropulitrici ad alta pressione oppure acqua cor- rente. Controllare regolarmente se le viti di fissaggio del carrello siano ben strette. Prima di conservare la macchina per un lungo peri- odo di inattività, spruzzare le lame con lo spray di manutenzione Bosch (Accessorio opzionale, codic. ord. 1 609 200 399) a funzione anticorrosiva, non nocivo per l’ambiente ed a decomposizione biolo- gica. Se nonostante gli accurati procedimenti di produ- zione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assi- stenza autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio! Simbolo ecologico: Angelo azzurro. Conferito perchè il rumore è particolar- mente ridotto. Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori di- smessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della di- rettiva CE 2002/96 sui rifiuti di appa- recchiature elettriche ed elettroni- che (RAEE) ed all’attuazione del re- cepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separata- mente ed essere inviati ad una riutilizzazione ecolo- gica. Avvertenze per triturare Disfunzioni Manutenzione e deposito Protecção do meio-ambiente Smaltimento

F016 L70 438 - book.book Seite 4 Dienstag, 28. Februar 2006 3:26 15 32 • F016 L70 438 • 06.02Italiano - 5 Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano ✆ ....................................................... +39 02 / 36 96 26 63 Fax ....................................................... +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch......... +39 02 / 36 96 23 14 www.Bosch.it Svizzera ✆ Servizio..................................... +41 (0)1 / 8 47 16 16 Fax ...................................................... +41 (0)1 / 8 47 16 57 ✆ Consulente per la clientela .......... 0 800 55 11 55 Valori misurati conformemente alla norma CE 2000/14 (1,60 m altezza, 1 m distanza). La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 78 dB (A). Potenza della rumorosità 89 dB (A). Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 60 335, pr EN 13683 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14. CE 2000/14: Il livello della potenza sonora L

ga- rantito è minore di 92 dB (A). Procedimento di valu- tazione della conformità secondo appendice V. Leinfelden, 09.2003. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
