AXT 1600 HP - Kıyma makinesi BOSCH - Ücretsiz kullanım kılavuzu
Cihazın kılavuzunu ücretsiz bulun AXT 1600 HP BOSCH PDF formatında.
| Ürün Tipi | Bahçe Parçalayıcı |
| Marka | Bosch |
| Model | AXT 1600 HP |
| Güç tüketimi (S1) | 1600 W |
| Güç tüketimi (S6) | 2000 W |
| Boşta dönüş hızı | 260 dev/dk |
| Maksimum debi | 100 kg/h |
| Maksimum dal çapı | 33 mm |
| Ağırlık | 21 kg |
| Besleme gerilimi | 230 V |
| Devre koruması | En az 10 A |
| Koruma sınıfı | I |
| Motor tipi | Elektrikli |
| Ana fonksiyonlar | Bahçe atıklarını parçalama, ileri/geri hareket, yeniden başlatma koruması |
| Bakım ve temizlik | Düzenli olarak temizleyin, yüksek basınçlı temizleyici kullanmayın, rotoru Bosch spreyi ile işlemden geçirin |
| Güvenlik | Aşırı yük koruma cihazı, dönüş yönü anahtarı, elektrik kesintisinde durma |
| Yedek parçalar ve onarılabilirlik | Bosch yetkili servisi tarafından onarım, patlatılmış görünümler bosch-pt.com'da |
| Genel bilgiler | EN 60 ve prEN 13683 standartlarına uygun sessiz parçalayıcı |
Sık sorulan sorular - AXT 1600 HP BOSCH
Kullanıcıların soruları hakkında AXT 1600 HP BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Kıyma makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun AXT 1600 HP - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. AXT 1600 HP markasının BOSCH.

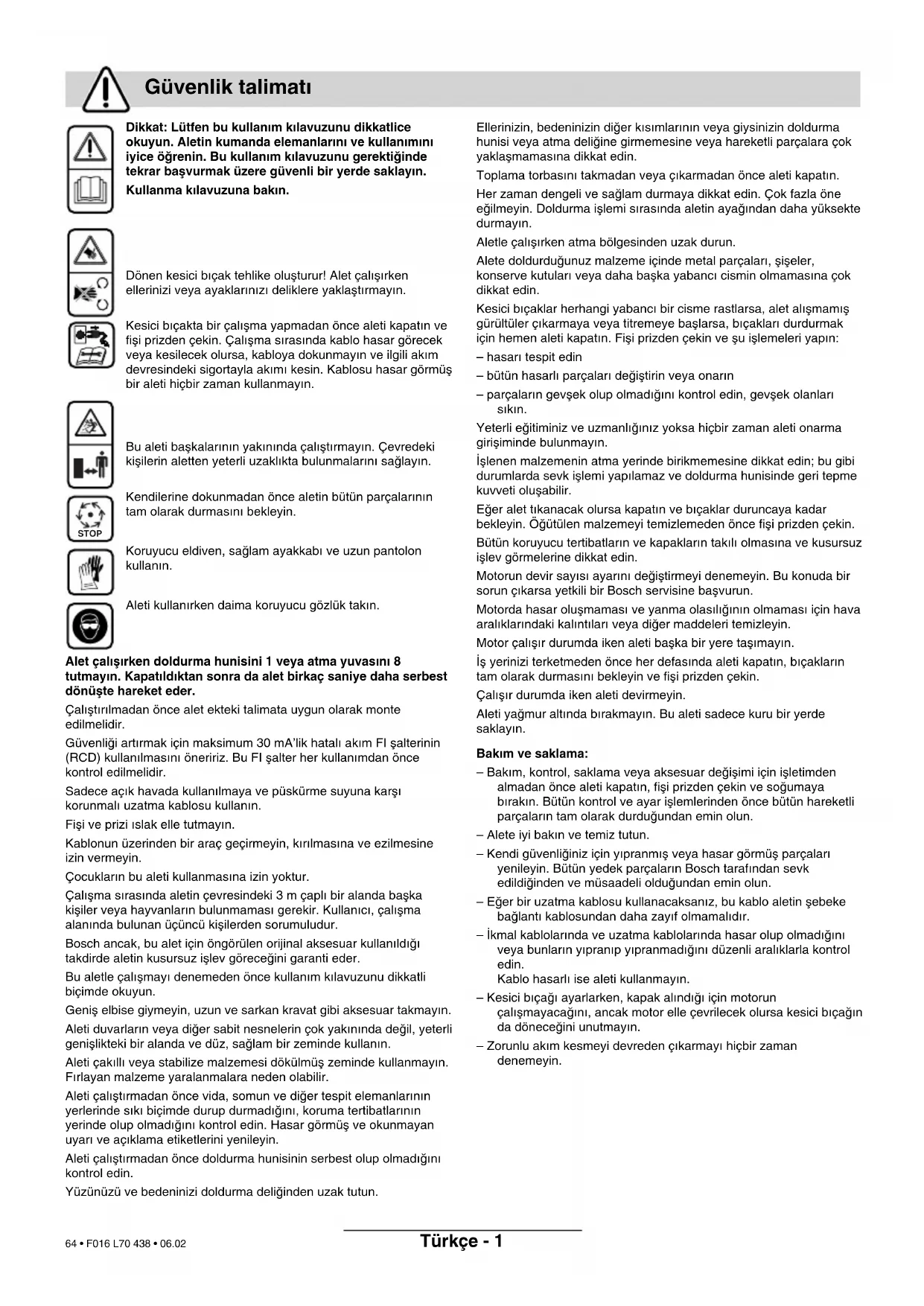

KULLANIM KILAVUZU AXT 1600 HP BOSCH
Dikkat: Lüften bu kullanim kilavuzunu dikkatlice okuyun. Aletin kumanda elemanlari nve kullanimini iyice ögrenin. Bu kullanim kilavuzunu gerektiginde tekrar basvurmak üzere guvenli bir yerde saklayin. Kullanma kilavuzuna bakin.
Dönen kesici bicak tehlike olustur! Alet calisirken ellerinizi veya ayaklarinizi deliklere yaklaistirmayin.
Kesici bicakata bir calisma yapmadan once aleti kapatin ve fisi prisden cekin. Calisma sirasinda kablo hasar gorecek vya kesilecek olursa, kabloya dokunmayin ve ilgili akim devresindeki sigortayla akimi kasin. Kablosu hasar gormusbir aleti hicbir zaman kullanmayin.
Bu aleti baskalarinin yakininda calistirmayin. Cevredekii kisilerin aletten yeteri uzaklita bulunmalarini saglayin.
Kendilerine dokunmadan once aletin butun parcalarin tam olarak durmasini bekleyin.
Koruyucu eldiven, saglam ayakkabi ve uzun pantolon kullanin.
Aleti kullanirken daima koruyucu gozluk takin.
Alet calisirken doldurma hunisini 1 veya atma yuvasini 8 tutmayin. Kapatildiktan sonra da alet birkac saniye daha serbest donuste hareket eder.
Calistirilmadan once alet ekteki talimata uygun olarak monte edilmelidir.
Güvenligi artirmak icin maksimum 30 mA'lik hatali akim FI salterinin (RCD) kullanilmasini oneririz. Bu FI salter her kullanımdan.Once kontrol edilmelidir.
Sadece açık havada kullanilmaya ve pús光阴se suyuna karsi korunmali uzatma kablosu kullanin.
Fişi ve prizi islak elle tutmayin.
Kablonun uzerinden bir araç geleirmeyin, kırilmasına ve ezilmesine izin vermeyin.
Cocuklarin bu aleti kullanmasina izin yoktur.
Calisma sirasinda aletin cevesindeki 3 m capli bir alanda baska kisiler veya hayvanlarin bulunmamasi gerekir. Kullanici, calisma alaninda bulunan uçuncu kisilerden sorumuludur.
Bosch ancak, bu alet icin ongorulen original aksesuar kullanildigi takdirde aletin kusursuz islev gorecegini garanti eder.
Bu alele calismayi denemeden once kullanim klavuzunu dikkatli bicimde okuyun.
Genis elfise gilymeyin, uzun ve sarkan kravat gibi aksesuar takmayin.
Aleti duvarlarin veya diger sabit nesnelerin cok yakininda degil, yeteri genislikteki bir alanda ve duz, saglam bir zeminde kullanin.
Aleti cakili vya stabilize malzemesi dokulmug zeminde kullanmayin. Firlayan malzeme yaralanmalara neden olabilir.
Aleti calistirmadan once vida, somun ve diger tespit elamanlarin in yerlerinde siki bicimde durup durmadiigi, koruma tertibatlarin in yerinde olup olmadigi kontrl edin. Hasar gormus ve okunmayan uyari ve aciklama etiketlerini yenileyin.
Aleti calistirmadan once doldurma hunisinin serbest olup olmadigi nikontrol edin.
Yüzunuzu ve bedeninizi doldurma deligiinden uzak tutun.
Ellerinizin, bedeninizin diger kismilarinin veya giysinizin doldurma hunisi veya atma deligine girmemesine veya hareketli parcalara cok yaklasmamasina dokkat edin.
Toplama torbasini takmadan veya seksarmadan once aleti kapatin. Her zaman dengeli ve saglam durmaya dikkat edin. Cok fazla one egilmeyin. Doldurma islemisirasinda aletin ayagindan daha yuksekte durmayin.
Aletle calisirken atma bolgesinden uzak durun.
Alete doldurdugunuz malzeme icinde metal parçaları, siseler, konserve kutulari vya dahabara yabanci cismin olmamasina cok dokkat edin.
Kesici biçaklar herhangi yabanci bir cisme rastlarsa, alet alismamig gürültülerçikarmaya veya titremeye baslarsa, biçaklari durdurmak icin hemen aleti kapatin. Fisi prizden cekin ve su islemeleri yapin:
hasari tespit edin
-butunhasarlparcalari degistirin veya onarin
- parcalarin gevsek olup olmadigi nikontrol edin, gevsek olanlar sIKIN.
Yeterli egitimiz ve uzmanliginiz yoksa hcbir zaman aleti onarma girisiminde bulunmayin.
Islenen malzemenin atma yerinde birikmemesine dikkat edin; bu gibi durumlarda sevki islemi yapilamaz ve doldurma hunisinde geri tepme kuvveti olusabilir.
Eger ale tikanacak olursa kapatin ve bicaklar duruncaya kadar bekleyin. Ogutulen malzemeyi temizlemeden once fisi prizden减免n
Bütun koruyucu tertibatlarin ve kapaklarin takili olmasina ve kusursuz islev gormelerine dikkat edin.
Motorun devir sayisi ayarini degistirmeyi denemeyin. Bu konuda bir sorun cikarsa yetkili bir Bosch servisine basvurun.
Motorda hasar olusmaması ve yanma olasiliğinin olmaması icin hava araliklarindaki kalintlari vya diğer maddeleri temizleyin.
Motor calisir durumda iken aleti baska bir yere tasimayin.
Is yerinizi terketmeden once her defasinda aleti kapatin, buçaklarin tam olarak durmasini bekleyin ve fişi prisden Çekin.
Calisir durumda iken aleti devirmeyin.
Aleti yagmur.altinda birakmayin.Bu aleti sadece kuru bir yerde saklayin.
Bakim ve saklama:
- Bakim, kontrl, saklama veya aksesuar degisimi icin isletimden almadan once aleti kapatin, fişi priszen cekin ve sogumaya birakin. Būtün kontrl ve ayar ilemlerinden once buttun hareketli parçaların tam olarak durduğundan emin olun.
-Alete iyibakin vetemiz tutun.
-Kendi gvenliginiz icin yipranmis vya hasar gormus parcalari yanileyin. Butun yedek parcalarin Bosch tarafindan sevk edildiginden ve musaadeli oldugundan emin olun.
-Eger bir uzatma kablosu kullanacaksaniz, bu kablo aletin sebeke baglanti kablosundan daha zayif olmamalidir. - Ikmal kabolarinda ve uzatma kabolarinda hasar olup olmadigi ne veya bunlarin yipranip yipranmadiigi duzenli araliklarla konrol edin. Kablo hasarlise aleti kullanmayin.
- Kesici bicaigi ayarlarken, kapak alindiigi icin motorun calismayacagini, ancak motor elle cevrilecek olursa kesici bicaigi da donecegini unutmayin.
Zorunlu akim kesmeyi devreden cikarmayi hisbir zaman denemeyin.
Teknik veriler
Sessiz açaç dalì ögütme makinesi AXT 1 600 HP AXT 2 000 HP
Siparis no. 0 600 851 2.. 0 600 851 4..
Giris gucu, S 6 (4/6 dak) [W] - 2000
Giris gucu, S 1 [W] 1 600 1 800
Bostaki devir sayisi [/dak] 260 260
Maksimum ögütme kapasitesi [kg/h] 100 2) 115 2)
maks. Ogutulen aagc dali capi [mm] 332) 382
Toplama torbasi Aletle birlikte teslim edilmez, Aksesuar
Aigiriigi, yak. [kg] 21 22
Koruma sinifi /1 1
1) Isletim turu S 6 (40%), 4 dakikalik yuklenmeyi ve 6 dakikalik boşa calismayi kapsayan bir yuklenme profilini karakterize eder. Pratik kullanında surekli isletime de musaade vardir.
2) Aăcin özelligine Göre.
Aletin elemanlari
1 Doldurma hunisi
2 Açma/kapama Şalteri
3 Donme yonu degistirme salteri
4 Sebeke fişi**
5 Itici/Boşaltma kancasi
6 Sasi
7 Toplama torbası/kapak
8 Atma haznesi
9 Toplama torbasikancasi
10 Serinumarasi
*Ozel aksesuar
**Ulkelere özgün
*Kullanim kilavuzunda tanimlanan ve sekilleri gosterilen akesuarin mutlaka teslimat kapsaminda bulunmasi gerekmez!
Usulüne uygun kullanim
Bu alet, ev ve hobi bahçelerindeki lifli ve tahtali atiklarin kompost yapimina uygun biçimde uflalanması icin gelistirilm,stir.
Montaj
Aleti ambalajindan cikarin
(Şekil A a bakınüz).
Tekerlekleri ve sasiyi monte edin
(Sekil Bebakiniz).
Calistirmadan once
Sebeke gerilimine dikkat edin! Akim kaynaginin gerilimi, aletin tip etiketi uzerindeki verilere uygun olmaldir. Etiketi uzerinde 230 V yazan aletler 220 V ile de calistirilabilir.
Akim devresi en azindan 10 A'lik bir sigortaya sahip olmalidir.
Alet jeneratorle calistirilirken, jeneratorun en azindan 3.5 kVA/2800 W'lik bir kapasiteye sahip olmasi sartir. (ornegin; Bosch Jenerator G-3600 serisi).
Iletken kesiti cok kucuk alan bir uzatma kablosu, aletin performansini onemli olcude duşürür. 25 m uzunlugundaki bir kablo icin en azindan 3 × 1,5 ~mm^2 lik, 25 m'den uzun kabolar icin de en azindan 25 ~mm^2 lik iletken kesiti gereklidir.
Kablo makarasini daima tam olarak acin.
Aleti daima saglam veyatay bir zemine yerleştin. Calisma sirasinda devirmeyin veya hareket ettirmeyin.
Köklerdeki topragi temizleyin. Taş, cam, metal, kumas parçasi ve plastik gibi yabanci maddeler doldurma hunisine girmemelidir. Aksi takdirde helezonik kesme sistemi hasar gorebilir.

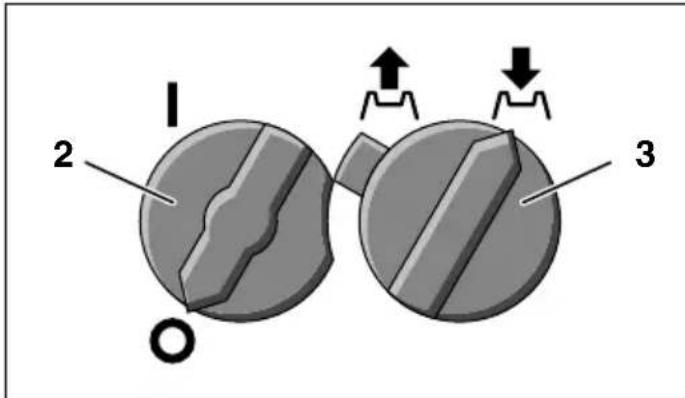

Calistirma
Donme yonü degiistirme salteri 3 sag konumda olmalidir. Doldurma hunisi 1 bos olmalidir.
Acma:
Açma/kapama salterini 2 „I“ konumuna getirin.
Kapama:
Açma/kapama Şalterini 2 „O“ konumuna getirin.
Alet, kapandiktan sonra da bir sure serbest donuste doner!
Dönme yönü degişirme Şalteri
Dönme yönü degişirme salteri 3 sadece alet kapalıken kullanilmaldir. Aleti yaniden acmadan.Once tam olarak durmasini bekleyin.
Sag pozisyon (
Helezonik bicak malzemeyi ceker ve keser.
Sol pozisyon (
Helezonik biçak geri dōner ve sikişmiş malzemeyi acıga Çikarir.
Aletten disari sarkan dollar iceri cekilme sirasinda bir kamci gibi hareket edebilir; bu nedenle calisirken yeterli uzaklikta durmaya ozen gosterin.
Aşirizorlanma emniyeti
Aşirizorlanma (örneğin helezonik bicağın bloke olması) aletin birkac saniye kadar durmasina neden olur. Kisa bir sure sonra alet tekrar calistirilabilir. Alet bloke olacak olursa, hemen kapatin. Acma/ kapama salterini 2 "O" konumuna getirin, birkac saniye bekleyin ve tekrar "I" konumuna getirin.
Eger blokaj giderilemezse, blokaji gidermek icin donme yonu degistirme salterini 3 sol konuma ( cevirin ve aleti calistirin. Buna ragmen blokaj giderilemezse ayni islemi tekrarlayin.
Blokaj giderildikten sonra, aleti tekrar calistirmadan once acma/kapama salterini 2 "O" konumuna getirin ve donme yonu degistiime salterini 3 sag konuma ( cevirin.
Tekrar calisma emniyeti
Elektrikler kesilip yeniden geldikten sonra alet kendi kendine tekrar calismaz.
Çalışirken Dennis edilecek hususlar
Aleti kullanirken daima koruyucu gozluk ve is eldivenleri kullanin.
Öğütülen malzemeyi tutmak ilen, toplamatorbasin7 (aksesuar) tutma halkasini her iki kancaya 9 takin.
Öğutülecek malzemeyi进展情况. Üçeri进展情况 malzeme helezonikkıçak tarafindan Kendiligiinden iceriçekilir.
Aletten disari sarkan dollar iceri cekilme sirasinda bir kamci gibi hareket edebilir; bu nedenle calisirken yeterli uzaklikta durmaya ozen gosterin.
Doldurma hunisine 1 daima huninin tikanmayacarikada malzeme doldurun.
Cürümş, donmş, nemli ve birkacgün beklemis bahç artiklarini, dallarla donusümlu olarak öğütün. Bu, sessiz açaç dali öğütme makinesini tikanmalarayeva blokajlara karıkorur ve kompost malzemesinin karişirilmasina olanak saglar.
Mutfak articlari gibi yumasak malzemeyi ogutmeyin,ogrudan komposta karistirin.

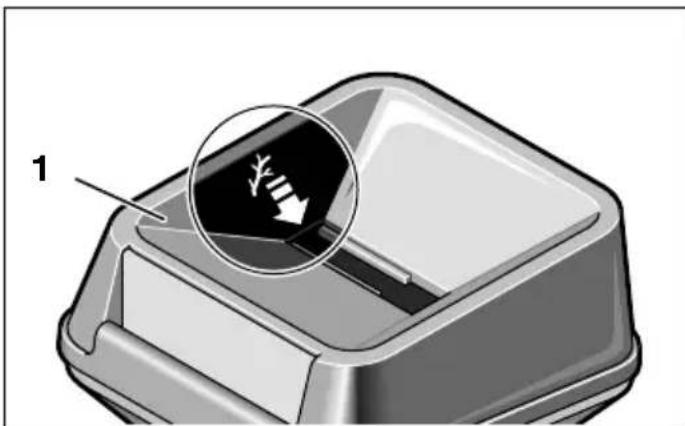

Ögutülecek malzemeyi daima doldurma hunisinin 1 isaretli kosesinden doldurun.
Öğütülmş malzemenin atma haznesinden 8 rahatça çikmasina dikkat edin, aktı takdirde geriyedogrulu birikme ve tikanma tehlikesi ortaya çkar.
Havalandirma araliklar toplama torbasi veya ogutulmug malzeme ile hisbir zaman kapanmamaldir.
Öğütme ilen aciklamalar
Ögutülecek dallarin sertgli türlerine, yaşlarina ve kuruluk derecelerine baglidir.
Taze dallari budadiktan hemen sonra öğutecek olursaniz en iyi sonucu alirsiniz.
Yumusak bahçé artiklari, Özellikle olanlar kucuk porsiyonlar halinde daha iyi ögütülür. Arada bir dallar ögütulecek olursa tikanmalarin onüneGPCilebilir.
Arizalar
Motor calismiyor:
■Asiri zorlanma emniyeti devreye girmis durumda. Aleti kapatin, birkac saniye bekleyin. Donme yonu degistirme salterini 3 sol pozisyona (geri donus) getirin ve kisa bir sure sonra aleti tekrar calistirin. Tikanma giderildikten sonra donme yonu degistirme salterini 3 tekrar sag pozisyona getirin.
■Baglanti kablosunu, fişi ve ev sigortasini kontrol edin.
Bahçé artiklariçekilmiyor:
■Helezonik bıçak geri DONUyor;
Aşaqidaki durumlarda motoru kapatin, DONme
yönün degistirin.
Ogutulecek malzeme doldurma hunisi 1 icinde sikisiyor: Donme yonu degistirme salterini 3 sol pozisyona (geri donus) getirin ve aleti tekrar calistirn. Ogutulecek malzemeyi doldurma hunisinden cekin. Tikanma giderildikten sonra donme yonu degistirme salterini 3 tekrar sag pozisyona getirin.
■Bloke olan kalin dallari, kesme mekanizmasi tekrar onceden kesilen cengiti kavramayacak bicimde, yeniden surun.
Helezonik biçak bloke oluyor:
Dönme yönü degistirme salterini 3 sol pozisyona getirin, daha sonra aleti acin. Helezonik bıçak geri doner ve sikişmis öğütme malzemesini (veya yabancı cismleri) açaşa Çikarı. Tikanma giderildikten sonra dönme yönü degistirme salterini 3 tekrar sag pozisyona getirin.
Aletten disari sarkan dollar icericekilme sirasinda bir kamci gibi hareket edebilir; bu nedenle calisirken yeterli uzaklikta durmaya ozen gosterin.
Cevrimden sonra donme yonu degismiyor:
■Alet tam olarak durduktan sonra donme yönunj istediginiz pozisyona getirin.
Bakim ve saklama
■Aletin kende bir calisma yapmadan once her defasinda fişi prizden cekin.
Iyi ve güvenli calisabilmek icin aleti ve havalandirma araliklarini daima temiz tutun.
Sessiz açaç dali ögütme makinesi yüksek basinçltemizleyiciler veya akar su ile temizlenmemelidir.
Sasinin tespit vidalarinin gevseyip gevsemediigini zaman zaman contro edin.
Uzun sure bekleyen helezonik biçaga, paslanmaya karşi onlem almak üzere, Bosch'un cevre dostu, biyolojik olaraközüne bilen bakim spreyi (aksesuar, siparis no. 1 609 200 399) puskurtün.
Titiz uretim ve test yontemlerine ragmen alet ariza yapacak olursa, onarim, Bosch elektrikli el aleleri icin yetkili bir servise yaptirilmalidir.
Bütün basvuru ve yedek parça siparışlerinizde lütfen aletin 10 haneli siparis numarasını mutlaka belirtin!
Çevre koruma
Bu alet cok sessiz calistigindan, "Mavi Melek"
cevre odulunu almistr.
Tasfiye (atma)
Elektrikli el aleleri, aksesuar ve ambalaj malzesisi cevreye zarar vermeyeck bucimde yeniden kazanim islemine tabi tutulmaldir.
Sadece AB üyesi ülkeer icin:
Elektrikli el alelerini evsel coplerin
icine atmayin!
Kullanim omrunu tamamlamis
elektrikli ve elektronik alelere ait
Avrupa yonergeleri 2002/96/AT ve
bunlarin ulusal yasalara uygulanmasi
uyarinca artik kullanilmasi mumkun olmayan elektrikli el aletleri ayri ayri toplanmak ve cevreye zarar vermeyeck yontemlerle tekrar kazanilmak zorundadir.
Müsteri servisi Uygünlik beyani
Dağınık:görünç ve yedek parçalara ilşkin bilgileri asağidaki sayfada bulabilirsiniz: www.bosch-pt.com
Ölçüm değerleri 2000/14/AT'e gore belirlenmektedir (olçeme 1,60 m yükseklik ve 1 m mesafeden).
Aletin, frekansa bagiml uluslararasi ses basinci seviyesi degerlendirme egrisi A'ya gore tipik gurultu seviyesi: Ses basinci seviyesi 78 dB (A). Calisma sirasindaki gurultu seviyesi 89 dB (A).
Tek sorumlu olarak, bu ürünün asağidaki standartlara veya standart belgelerine uygun olduguṇuBeganederiz:89/336/AET,98/37/AT, 2000/14/AT yönetmeligi hukümleri uyarınca EN (avrupa standartlari) 60 335,pr 13683.
2000/14/AT: Garanti edilen gurultu emisyonu seviyesi LwA 92 dB (A)dan daha duusuktur. Uygunluk degerlendirme yontemi Ek V uyarinca.
Leinfelden, 09.2003.
Değisiklikler mumkündür
BOSCH
Robert Bosch GmbH
