Hitta enhetens manual gratis AXT 1600 HP BOSCH i PDF-format.
| Produkttyp | Trädgårdskross |
| Märke | Bosch |
| Modell | AXT 1600 HP |
| Upptagen effekt (S1) | 1600 W |
| Upptagen effekt (S6) | 2000 W |
| Tomgångsvarvtal | 260 rpm |
| Maximal kapacitet | 100 kg/h |
| Maximal gren diameter | 33 mm |
| Vikt | 21 kg |
| Matningsspänning | 230 V |
| Kretsskydd | 10 A minst |
| Skyddsklass | I |
| Motortyp | Elektrisk |
| Huvudfunktioner | Trädgårdsavfallskrossning, fram/back, återstarts skydd |
| Underhåll och rengöring | Rengör regelbundet, använd inte högtryckstvätt, behandla rotorn med Bosch-spray |
| Säkerhet | Överbelastningsskydd, rotationsriktningsomkopplare, stopp vid strömavbrott |
| Reservdelar och reparerbarhet | Reparation av auktoriserad Bosch-service, sprängskisser på bosch-pt.com |
| Allmän information | Tyst kross enligt standard EN 60 och prEN 13683 |
Vanliga frågor - AXT 1600 HP BOSCH
Användarfrågor om AXT 1600 HP BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köttkvarn i PDF-format gratis! Hitta din manual AXT 1600 HP - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. AXT 1600 HP av märket BOSCH.

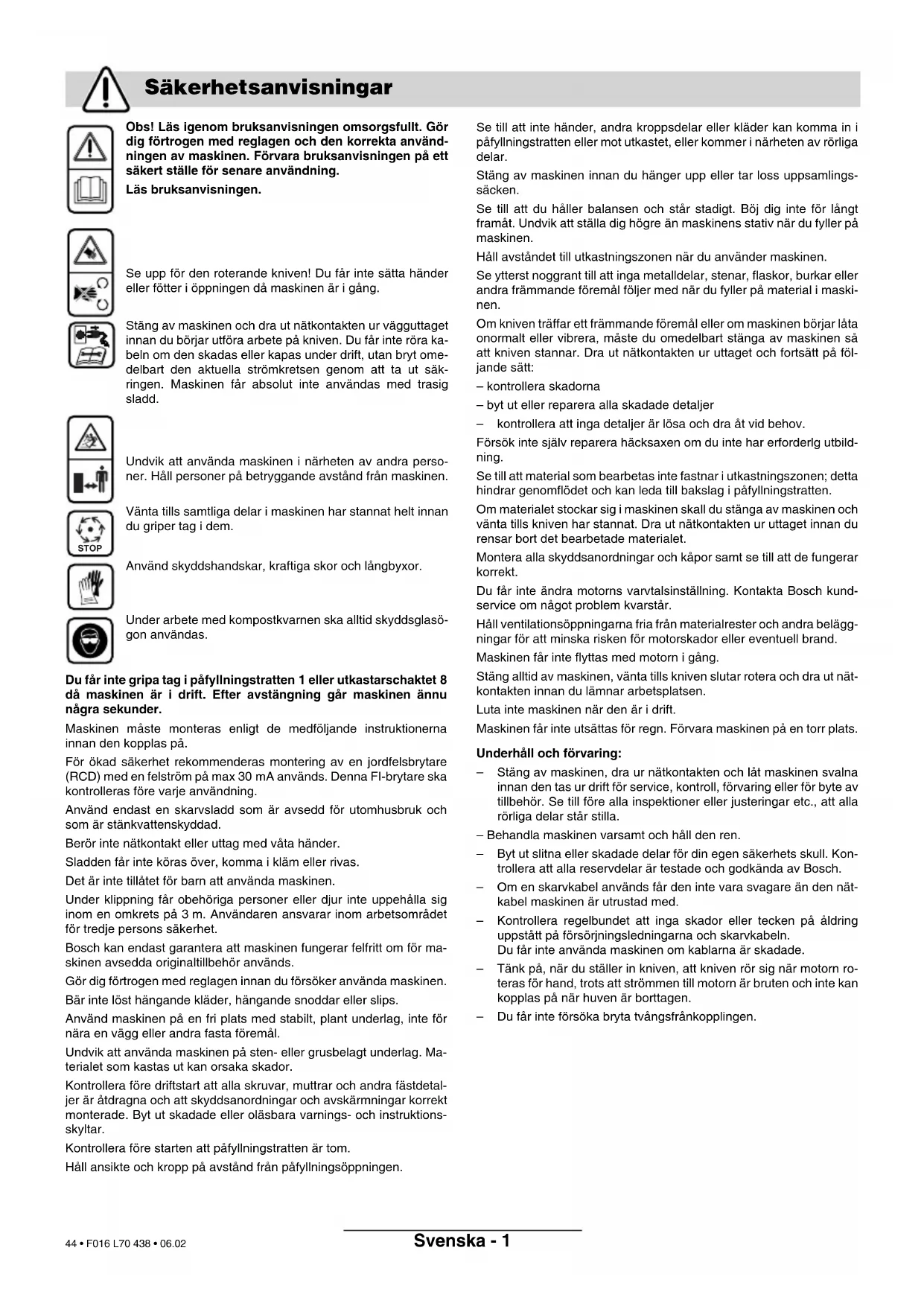

BRUKSANVISNING AXT 1600 HP BOSCH
Obs! Las igenom bra克斯anvisingen omsorgsfullt. Gdig fortrogen med reglagen och den korreka anvandningen av maskinen. Forvara bra克斯anvisingen pa ettsakert stalle for senare anvandning.
Se upp for den roterande kniven! Du fär inte satta händereller fötter i öppningen dā maskinen ār i gang.
Stäng av maskinen och dra ut nätkontakten ur vagguttaget innan du börjar utföra arbete på kniven. Du fär inte röra kabeln om den skadas eller kapas under drift,utan bryt omedelbart den aktuella stromkretsen genom att ta ut sak-ringen. Maskinen fär absolutinte anvandas med trasig sladd.
Undvik att anvanda maskinen i narheten av andra personer. Hall personer på betryggande avstand fran maskinen.
Vanta tills samtlga delar i maskinen har stannat helt innan du griper tag i dem.
Använd skyddshandskar, kraftiga skor och längbyxor.
Under arbete med kompostkvarnen ske alltid skyddsglasogon anvandas.
Du fär inte gripa tag i päfyllningstratten 1 erler utkastarschaktet 8 dā maskinen ār i drift. Efter avstängning gär maskinen annu nagra sekunder.
Maskinen maste monteras enigt de medfoljande instruktionerna innan den koplas pa.
For okad sakerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felstrom pa max 30 mA anvands. Denna FI-brytare sk kontrolleras fore varje anvanding.
Använd endast en skarvladd som ar avsedd für utomhusbruk och som ar stänkvattenskyddad.
Berö inte natkontakt eller uttag med vata händer.
Sladden fär inte köras over, komma i kläm aller rivas.
Det ar inte tillatet for barn att anvanda maskinen.
Under klippning fär obehöriga personer eller djur inte uppehälla sig inom en omkrets på 3 m. Användaren ansvarar inom arbetsområdet for tredje persons sakerhet.
Bosch kan endast garantera att maskinen fungerar felfritt om for maskinen avsedda originaltilbehör används.
Gör dig förtrogen med reglagen innan du försöker använda maskinen.
Bar inte lost hängande kläder, hängande snoddar ell slips.
Använd maskinen pa en fri plats med stabilt, plant underlag, inte for nara en vagg aller andra fasta foremal.
Undvik att använda maskinen på sten-ller grusbelagt underlag. Materialet som kastas ut kan orsaka skador.
Kontrolera fore driftstart att alla skruvar, mutrar och andra faskdaler er ar atdragna och att skyddsanordninger och avskarmninger korrekt monterade. Byt ut skadade eller olasbara varnings- och instruktskyllar.
Kontrollera fore starten att pafyllningstratten ar tom.
Häll ansikte och kropp på avständ frän pafyllningsöppningen.
Se till att inte händer, andra kroppsdelar eller kläder kan komma in i pafyllningstratten eller mot utkastet, ellerkommen i narheten av rørliga delar.
Stang av maskinen innan du hanger upp eller tar loss uppsamlingssacken.
Se till att du haller balansen och står stadigt. Böj dig inte for längt framåt. Undvik att ställa dig högre an maskinens stativ när du fyller på maskinen.
Häll avständet till utkastningszonen Near du anvander maskinen.
Se ytterst noggrant till att inga metalldilar, stenar, flaskor, burkar ell er andra frammande foremal foljer med när du fyller pa material i maskinen.
Om kniven traffar ett främande foremål erer om maskinen börjar lata onormalt ell er vibrera, maste du omedelbart stänga av maskinen sa att kniven stannar. Dra ut nätkontakten ur uttaget och fortsätt på följande satt:
-
kontrollera skadorna
-
byt ut ellre reparera alla skadade detaljer
-
kontrollera att inga detaljer ar losa och dra at vid behov.
Forsk inte själv reparera hacksaxen om du inte har erforderlg utbildning.
Se till att material som bearetas inte fastnar i utkastningszonen; detta hindrar genomflodet och kan leda till bakslag i pafyllningstratten.
Om materialet stockar sig i maskinen skall du stanga av maskinen och vanta tills kniven har stannat. Dra ut naktkontakten ur uttaget innan du rensar bort det bearbetade materialet.
Montera alla skyddsanordninger och kapor somt se till att de fungerar korrekt.
Du fär inte äandra motorns varvtalsinställning. Kontakta Bosch kund-service om nagot problem kvarstär.
Häll ventilationsöppningarna fria frän materialrester och andra belaggninger for att minska risken for motorskador eller eventuell brand.
Maskinen far inte flyttas med motorn i gang.
Stäng alltid av maskinen, vanta tills kniven slutar rotera och dra ut nat-kontakten innan du lämnar arbetsplatsen.
Luta inte maskinen nar den ar i drift.
Maskinen fär inte utsattas for regn. Förvara maskinen pa en torr plats.
Underhäll och forvaring:
Stang av maskinen, dra ur naktkontakten och lát maskinen svalna innan den tas ur drift for service, kontroll, forvaring erler for byte av tillbehör. Se till fore alla inspektioner erler justeringar etc., att alla rörliga delar star stilla.
- Behandla maskinen varsamt ochhall den ren.
- Byt ut slittna ellr skadade delar for din egen sakerhets skull. Kontrolera att alla reservdeler ar testade och godkanda av Bosch.
- Om en skarvkabel används fär den inte vara svagare an den nat-kabel maskinen ar ultrustad med.
- Kontrollera regelbundet att inga skador eller tecken på äldring uppstatt på forsörningsledningarna och skarvkabeln. Du fär inte använda maskinen om kablarna är skadade.
Tänk på, nar du ställer in kniven, att kniven rör sig nar motorn roteras for hand, trots att strommen till motorn ar bruten och inte kan kopplas på nar huyen ar borttagen.
Du fär inte försöka bryta tvängsfränkopplingen.
Tekniska data
Tystgaende kompostkvarn AXT 1600 HP AXT 2000 HP
ArticleNumber 06008512..06008514...
Upptagen effekt, S 6 (4/6 min) ^1 [W] - 2000
Upptagen effekt, S 1 [W] 1 600 1 800
TomgangsvarvtaI [r/min] 260 260
Max. kapacitet [kg/h] 100 2) 115 2)
max. Kvistdiameter [mm] 33 2) 38 2)
Uppsamlingssack ingar ej i leverans, Tillbehör
Vikt, ca. [kg] 21 22
Skyddsklass / I / I
1) Driftsattet S 6 (40 %) motsvarar en belastningsprofil som baserar på 4 minuters belastning och 6 minuters tomgang. För praktisk användning ar kontinuereg drift tillåten.
2) Alltefter tradets beskaffenhet.
Maskinenskomponenter
1 Päfyllningstratt
2 Strömställare Till/Från
3 Riktningsomkopplare
4 Stickpropp**
5 Inmatare/ renskrok
6 Underrede
7 Uppsamlingssack/tackkapa
8 Utkastarschakt
9 Hake for uppsamlingssack
10 Serienummer
*Extra ultrustninq
**krav i vissa land
*I braupsanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!
Ändamälsenlig användning
Maskinen ar avsedd for kompostanpassad finfördeling av tradgårdsafvall bestaende av fiber aller tra.
Montage
Ta maskinen ur forpackningen (se bild A
Montera hjul och underrede (se bild B
Före driftstart
Kontrollera natspanninger! Kontrollera att stromkallans spanning overensstammer med uppgifterna på sugens typskylt. Sugar markta med 230 V kan även anslutas till 220 V.
Nätströmskretsenörha en säkringpaminst 10 A.
Om maskinen drives med att generatoraggregat skall aggregat ha en effekt pa 3.5 kVA/2800 W. (t ex: Bosch-generatoraggregat G-3600-serie).
En frolängningskabel med for liter ledningsarea reducerar tydligt maskinens kapacitet. Kablar upp till en langd pa 25m skall ha en ledararea pa minst 3× 1,5mm^2 , kablar over 25m skall ha en ledararea pa minst 2,5mm^2
Rulla alltid helt ut kabeln fran trumman.
Stall alltid upp maskinen pa stadigt och vagrett underlag. Under drift farnaskinen inte tippas eller forflyttas.
Avlagsna jord och sand fran rroterna. Frammande foremål sasom sten, glas, metall, textil och plast fär inte matas in i pafyllningstratten. Dylika foremål kan skada spiralskarverket.

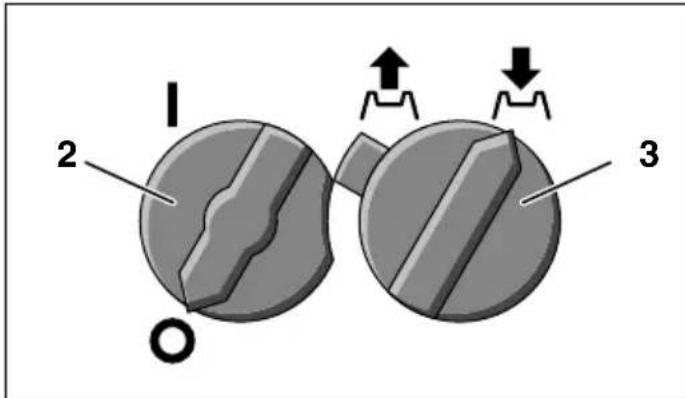

Start
Rotationsomkopplaren 3 maste sta i hoger lage. Pafyllingstratten 1 maste vara tom.
Inkoppling:
Stall stromställaren 2 i lage "I".
Urkoppling:
Stall stromstallaren 2 i lage "O".
Maskinen roterar en stund innan den stannar!
Riktningsomkopplare
Riktningsomkopplaren 3 kan endast paverkas pa avstangd maskin. Maskinen maste sta stilla innan den aterinkopplas.
Höger lage (↓):
Knivspiralen drar in och skär.
Vänsterläge ()
Se upp for langre kvistar e dyl som vid indragning kan ge upphov till sporapp; sta alltid pa betryggande avstand.
Överbelastningsskydd
En for hog belastning (tex om knivspiralen blokkeras) stoppar maskinen after ett par sekunder. Efter en kort stund kan maskinen aterinkopplas. Om kvarnen blockerar, koppla genast ifran. Stall stromstallaren Till/Fran 2 i lage "O", vanta nagra sekunder och stall sedan ater i lage "I".
Om blockeringen inte lossar, vrid riktningsomkopplaren 3 till vänstra laget ( ) och koppla på kvarnen for att lossa blockeringen. Lossar inte blockeringen, upprepa proceduren.
Sedan blockeringen lossat, stall strömställaren Till/ Från 2 i läge "O" och riktningsomkopplaren 3 till högrå laget (innan kvarnen Åter kopplas in.
Skydd mot oavsiktlig Återstart
När natspanninger Återkommer afterett avbrott startup inte kvarnen av sig själv.
Arbetsanvisningar
Under arbete med kompostkvarnen ske alltid skyddsglasogon anvandas och skyddshandskar anvandas.
Häng upp säcken 7 (tillbehör) i handtagen på de bända hakarna 9 För uppsamling av malet material.
Mata in avfallet i tratten varifrnan det automatiskt dras in av knivspiralen.
Se upp for langre kvistar e dyl som vid indragning kan ge upphov till sporapp; sta alltid pa betryggande avstand.
Fyll inte på mer avfall an maskinen kan dra inutan att pafyllningstratten 1 tapp's till.
gardsavfall skall malas turvis med kvistar Detta skyddar kompostkvarnen mot tilltappning och mojiggor en blandning av kompostmaterialialet.
Mjukt avfallutan fastasubstansersom t.ex.koksavfallskallinte malasikvarnenutankomposterasdirekt.

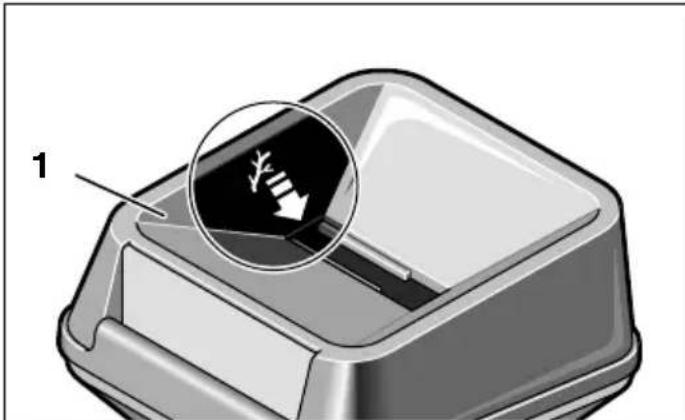

Mata alltid in avfallet i det horn pa inmatningstratten 1 som markts med en pil.
Se till att fardighackat avfall fritt kan falla ned ur utkastarschaktet 8 - i annat fall finns risk for tilltappening.
Se till att ventilationsöppningarna inte tacks over med uppsamlingssäcken eller fardigt hackat avfall.
Instruktioner for arbete med kvarnen
Hårdheten hos de kvistar som skall behandlas ar beröende av typ, älder och hur torra de ar.
Optimaltresultat uppnas om farska kvistar behandlasikvarnen inom enkorttid after att de skurits av.
Mjukt tradgardsavfall behandlas bättre i sma portioner, särskilt om materialet ar fuktigt. Risken for tilltappning minskar om man matar in i kvistar i kvarnen d' och d'.
Störningar Underhäll och Förvaring
Motor startup ej:
Overbelastningskyddet har lost ut.
Koppla ifrán och vanta nagra sekunder.
Ställ riktningsomkopplaren 3 i vänster lage (bakat) och Återinkoppla maskinen after en kort stund. När tilltäppningen atgårdats ställ riktningsomkopplaren 3 Åter i höger lage.
■ Kontrollera natsladden, stickkontakten och sak-ringen i huset.
Trädgårdsafvallet drasej in:
Knivspiralen roterar bakat.
Frankoppla motorn, Koppla om rotationsriktningen.
■ Avfallet har fastnat i pafyllningstratten 1: Ställ riktningsomkopplaren 3 i vänster lage (bakat) och Återinkoppla maskinen. Dra kompostmaterialiet ur pafyllningstratten. När tilltäppningen atgårdats ställ riktningsomkopplaren 3 Åter i höger lage
Mata in kvistar som blockerat sa att skarverket inte griper in i tidigare skarspar.
Knivspiralen blocker:
Stall riktningsomkopplaren 3 i vänster lage och koppla direfter in maskinen. Knivspiralen roteran nu bakat och friger avfallet (eller foremalet) som fastnat. När tilltappningen atgårdats stall riktningsomkopplaren 3 Åter i höger lage.
Se upp for langre kvistar e dyl som vid indragning kan ge upphov till sporapp; sta alltid pa betryggande avstand.
Vid oforandrad rotationsriktning:
■ Koppla om till önskad rotationsriktning Först sedan motorn stannat welt.
Innan arbeten utförs på trimmern skä stickproppen dras ur eluttaget.
Häll sugen och ventilationsöppningarna rena För bra och sakert arbete.
Kompostkvarnen fär inte rengöras med högtrycksaggregat eller under rinnande vatten.
Kontrollera dà och dà att underredets fästskruvar siter stadigt.
Innan maskinen lagras under en langre tid spreja knivspiralen med miljovänligt och biologiskt nedbrybart Bosch-vardsprej (tillbehör, articelnr. 1 609 200 399).
Om i apparaten trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utföras av auktoriserad serviceverkstad for Bosch elverktyg.
Var vänlig ange vid forfrånginar och reservdelsbeställningerprodukten artikelnummer som bestär av 10 tecken.
Miljohansyn
Miljömörket Blå angel.
Har tildelats maskinen aftersom den anytterst tystgaende.
Avfallshantering
Elverktyg, tillbehör och Förpackning ska omhändertas på miljövänligt satt für atervinning.
Endast for EU-länder:
Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG for elektriska och elektroniska apparater och dess modifi- ring till nationell ratt maste obrukbara elverktyg omhandertas separat och pa miljövänligt satt lämnas in for Återvinning.
Kundtjänst Försakran om
En sprängskiss och informationer om reservd- lar lamnas under: www.bosch-pt.com
+46(0)20414455
Fax +46 (0)11 18 76 91
överensstämme
Mätvärdena har tagitsfram baserande pa 2000/14/EG (1,60 m hojd, 1 m avstand).
Maskinens A-vagda ljdniva uppnar i typiska fall: Ljdtrycksniva 78 dB (A); Ijudeffektniva 89 dB (A).
Vi forsakrar harmed under exklusivt ansvar attenna produit overensstammer med foljande normer och harmoniserade standarder: EN 60 335, pr EN 13683 enigt bestammelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.
2000/14/EG: Garanterad ljudeffektniva L_WA ar lagre an 92 dB (A). Berakningsmetod for konformitet enligt bilaga V.
Leinfelden, 09.2003.
