GEBRUIKSAANWIJZING BVT 2500 ATIKA

Zuig-, blaas- en hakselmachine voor gebladerte

Bedieningshandleidning - Veiligheidsinstructies - Reserveonderdelen

Stronie 86

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

Symbolen apparaat / bedieningsaanwijzing 78
Lever hoeveelheid 78
Reglementaire toepassing 78
Restrisico's	79
Veilig werken 79
Samenbouw	80
Ingebruikname	81
Werkvoorschriften	81
Onderhoud en verzorging 82
Opslag	83
Mogelijkke storingen 84
Garantie 84
Technische gegevens 85
Conformiteitsverklaring	124
Reserveonderdelen	126

Symbolen apparaat

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem.Deze inacht.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de ontactdoos.

Gevaar door voortslingerende delen bij lopende motor - Niet betrokken personen, alsook huisen nuttige dieren uit de gevaarszone verwijderd honden.

Let op voor roterend werktuig.
Handen en voeten Niet in de
openin-gen honden verwijl de
machine draait.

Tegen vocht beschemen.

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doein.

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verg op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden Niet in behandeling genomen.

• 1 voorgemonteerd apparaat
  1 zuigpijp achteraan
  1 zuigpijp vooraan (gedeeltelijk met wielen)
  upvangzak
  1draagriem
  1 schroevenzak

Gebruikstijden

Gelieve de specifieke national verordeningen in acht tenehmen.

Reglementaire toepassing

• De zuig-, blaas- en hakselmachine voor gebladerte is alleen geschikt voor lichte en droge materialen, zoals bijv. loof en tuinafval zoals gras,kleine takken en papierstukjes.
• Zuigen, blazen en hakselen van zware materialen, zoals metaal, stenen, takken, sparappels of gebrozen glas wordenuitdrukkelijkuitgesloten.
• Wegens het gevaar voor lichamelijke schade mag het toestel nooit in zones met voor de gezondheid gevaarlijke stoffen en vloeistoffen of als machine voor nat zuigen gebruikt worden.

• Andere toepassingen dan zuigen, blazen en hakselen zich nicht toegelaten.

• De zuig-, blaas- en hakselmachine is alleen voor privé gebruik overeenkomstig�n gebruiksdoel geconcipieerd.

• Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gebrukt konnen worden.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruitresulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoord wordt alleen door de gebruiker gedragen.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Men要去 zich tevens honden aan de algemeen geldende verilgheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Eigenmachtige verbouwingen aan de zuig-, en hakselmachine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeije schade van een ieder soort uit.
• Het toestel mag slechts door Personen worden voorbereid, gezruikt en onderhonden die met het werktuigbekend+zijn en over de gevaren ingelicht zich. Reparatiesmogen alleen doordefabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.
• Gebruik de gazontrimmer nicht in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico's

Ook bij het gebruik volgens de voorschriften zich er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheidsmaatregelen hunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Wegslingeren van stenen en aarde.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescheming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen zuig-, blas- en hakselmachine gevaarlijk zijn. Als een machine gebruikt worden要去en de standard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veriligeidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de zuig-, blaas- en hakselmachine voor gebladerte").
- Zorg voor een stabiele en uitgebalanceerde houding. Buig u Niet voorover.
Wees opletend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel Niet, wonneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

Draag de juiste werkkleding.

• Nauw sluitende kleding en geen sieraden dragen.
• Handschoenen met slipvast schoeisel
  Lange broeken ter bescherming van de benen

Draag persoonlijke beschemmingsmiddelen.

• Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaats kan 85 dB (A) overschrijden).
  Veiligheidsbril

• De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.

• Kinderen enjongeren onder 16aar en personen, die de gebruiksaanwijzing Niet gelezen hebben,ogen de machine Niet bedieren.
• Kinderen dieren uit de buurt van het apparaat te worden geweerd.
• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt�.
• De gekruiker is verantwoordelijk voor ongevallen met andere Personen of hun eigendom.
• Laat de machine nicht zonder toezicht anschter.
• Overbelast de machine Niet. U werkt better en zeker met de juiste belasting van de machine.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
• Apparaat resp. onderdelen van het apparaat Niet veranderen.

• Het apparaat mag Niet met water worden afgespoten (bron van gevaar voor elektrische stroom).

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden

• onderhouds- en reinigings-werkzaamheden
• controller de aansluitleidingen, of denenineengestrengeld of beschadigd zich.
• omschakelen van zuigen op blazen.
• transport van de machine
• het verlaten van de machine (ook voor een korteijd)
• ongewone geluiden en trillingen.

• Onderhoudt uw zuig-, blaas- en hakselmachine met zorgvuldigheid:

• Let erop dat de luchtopeningen schoon zich.

• Hou de handgrepen vrij van vet en olie.
• Volg de onderhoudsvoorschriften op en de instructies omtrent de spoelwissel.

• Houdt de handgrepen vrij van olie en vet.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of delen van de machine beschadigd resp. defect�n. Alle delen moeten juist gemonteerd�n en goed functioneren om de machine correct te latenten werken.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.Met uitzondering indien in de gebruksaanwijzing anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verwangen.

• Als u de machine nicht gebrukt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) maar, met een draad doorsnede van minstens:

3× 1,5mm^2 bij een lenghte tot 25m
3× 2.5mm^2 bij een lenghte vanaf 25m

• Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen Niet更是, de functie van de machine worden gereduceerd.
• De opsteekinrichting van de aansluitleiding dint gegen spatwater beveiligd te zich.
• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verleng kabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.

• Gebruik geen defecte kabels.

• Gebruik alleen toegestane en gemerkte verlengkabels.
  Maak geen geknutselde elektrische aansluitingen.

• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluten.

Elektrische aansluitingen of reparations mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren gebruiken. Bij het gebruik van Niet originele onderdelen können risico's voor de gebruiker ontstaan. De fabrikant kan nicht aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Samenbouw

Sluit de lootzuiger pas na volledige samenbouw aan het stroomnet aan.

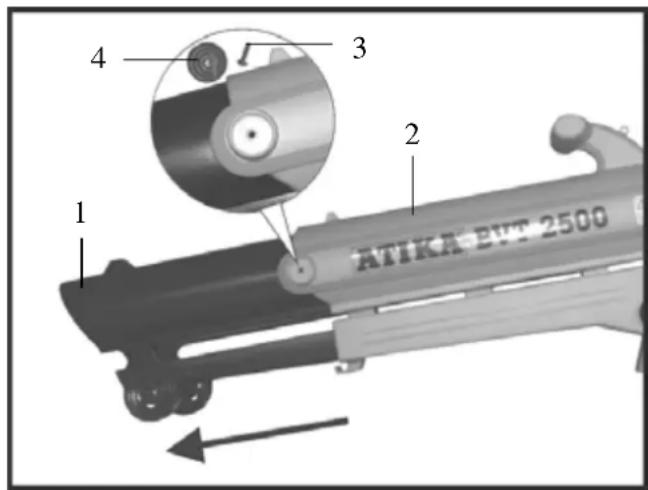

Trek de zuigpijp (1)uit de behuizing (2), fixeer de pijp met de schroeven (3) en steek de afdekkappen (4) op.

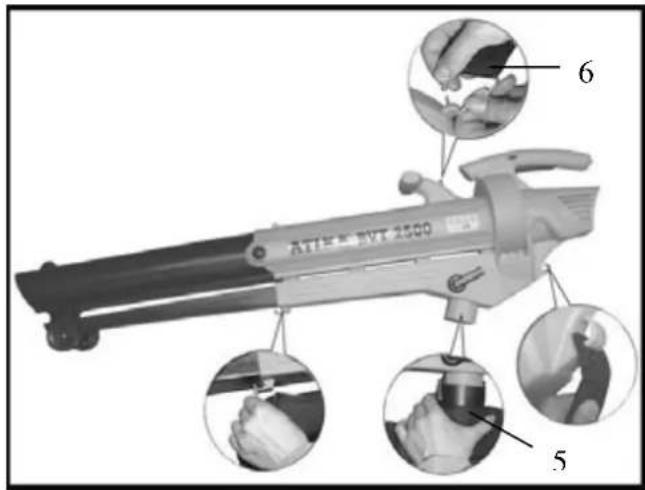

Monteer de opvangzak (5) en de draagriem (6) aan de behuizing (2).

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Controller voor ieder gebruik

Aansluitleidingen op defecteplaatsen (scheuren, sneden o.d.)
- de machine op enventuele beschadigingen
of alle schroeven goed zich vastgedraaid
- het hydraulisch systeem op lekkages

Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter.
• Gebruik geen defecte kabels
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30mA .

1 Beveiliging: 10 A

Aanbrengen van de verlengingskabel

1. Steek de koppeling van de verlengingskabel op de steker van deschakelaar-steker-combinatie.
2. Trek de verlengingskabel als lus door de kabeltrekontlasting en hang het in.
3. Let erop dat de verlengingskabel voldoende spel heeft.

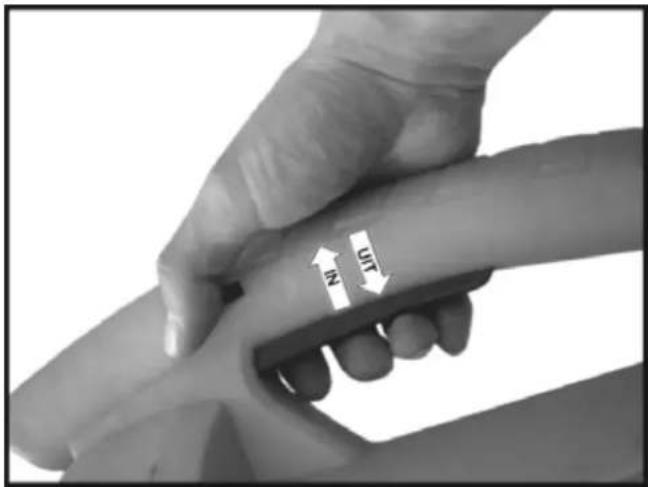

Inschakelen

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST in- en uitschakelen. Beschadigde schakelaars要去en ommiddelijk worden gerepareerd of verwangen door de klantenservice.

Werkvoorschriften

Contoler het volgende voordat u gaat werken:

• Alleen Personen van meer dan 16 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedieren.
• Draag uw veiligheidsuitrustingen (veiligheidsbril/-vizier, handschoenen), om u gegen möglichke letsels te beschemen.

• Zorg voor een veilige en opgeruiimde werkplaats. Verwijder voorwerpen die wegelsindert Waarborg voor begin van de werkzaamheden dat:

• zich in het werkbereik geen verdere Personen of dieren ophouden

• een obstacelvrij terugwijkoven voor u is gewaarborgd

• een veilige stand is gewaarborgd.

• Trim het gras alleen, wanner het droog is, dan krijgt u de meest Beste snijresultaten.

• Richt de zuig-/blaaspijp nooit op Personen of dieren. Blaas ook geen voorwerpen in de richting, waar Personen of dieren staan.
• Toeschouwers dieren een veiligheidsafstand van minimum 5 m te bewaren.
  Wees voorzichtig voor opgewaaide en rondvliegende voorwerpen. Bijzonder gevaarlijk is maar het terugstooteffect aan muren en huiswanden (bijv.stenen).
• Gebruik het toestel Niet met natte handen of bij vochtige weersomstandigheden.
• Geleid de aansluitleiding steeds maarchter, van het toestel weg. Er bestaat anders gevaar voor struikelen,uitglijden of vallen.

• Gebruik het toestel nooit

• zonder opvangzak,

• met Niet gesloten ritssluiting van de opvangzak.

Houdt de ventilatiegleuven steeds schoon.

Wonneer personen met bloedcirculatiestoornissen te vaak aan trillingen worden blootgesteld, kunnen beschadigingen aan het zenuwsystem of aan de bloedvaten optreden.

Ukunt de trillingen reduceren:

• door stevige, warme arbeitshandschoenen
• verkorting van de werkelijk (meerdere lange pauzes make)

Consulteer een arts wanner uw vingers opzwellen, u zich nicht goed voelt of uw vingers gevoelloos worden.

In-/ Uitschakelen

Vergewis u er voor de inbedrijfstelling van, dat de opvangzak gemonteerd, Niet beschadigd of versleten is en de ritssluiting gesloten is.

Instructies voor het gebruik als zuig- en hakseltoestel

1. Zet de omschakelaar op de zuig-/hakselpositie.
2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.
3. Schakel het toestel in.
4. Beweeg het toestel langzaam en gelijkmatig boven het op te zuigen materiaal. Druk het toestel Niet in het loof.
5. Het zuigvermögen vermindert, wanneer de opvangzak vol is. Schakel het toestel uit en haal de netstekker uit de contactdoos. Open de ritssluiting en ledig dan de opvangzak.
6. Schakel de omschakelaar na het einde van de werkzaamheden op blazen, om resten uit de zuig-/blaaspijp te verwijderen.

① Loof vroeg opnemen! - Het is raadzaam, loot indien möglich bij droog waar en zo snel möglichk na het neervallen van het loot op te nemen. Nat loot vomt een probleem, Zoals eveneens loot dat reeds te rotten begonnen heeft, of op grotere hopen is gewaaid.

Instructies over het gebruik als blaastroestel

1. Zet de omschakelaar op de blaaspositie.
2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.
3. Schakel het toestel in.
4. Beweeg de zuig-/blaaspijp met uithalende bewegingen, langzaam en gelijkmatig een paar centimeter boven de grond van de ene zijde maar de andere.

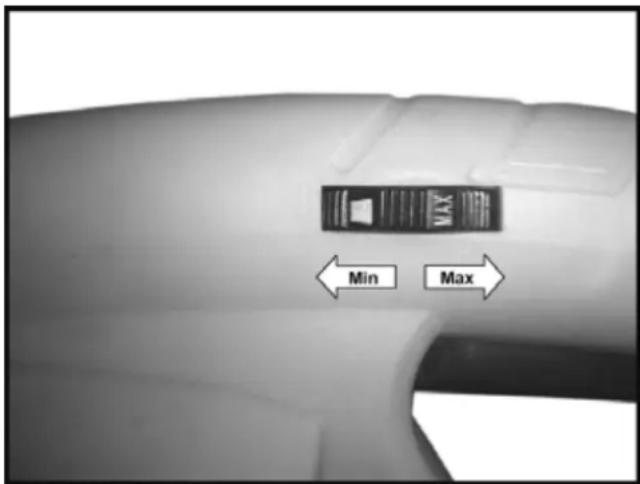

Zuig-/ blaas- en hakselmachine met toerentalregeling

Bij deze uitvoering is het toerental van de motor en daardoor ook het zuig- en blaasver-mogen regelbaar. U kunt het toerental traploos instellen van 6000min^-1 tot 13000min^-1 .

Wat kan ik zuigen en blazen?

JA

Lichte en droge materialen, bijv. droog loof en tuinafval zoals gras,kleine takken en papierstukjes.

NEE

Zware materialen, zoals bijv. metaal, stenen, takken, sparappels of gebroken glas.

Zuig of blaas met het toestel geen brandende, explosieve of rokende voorwerpen zoals sigaretten, lucifers of hete as.

Zuig of blaas geen vloeistoffen, bijzonder geen brandbare vloeistoffen zoals benzine. Gebruik het toestel Niet in de buurt van zulke stoffen.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

-Toestel uitschakelen
- Stilstand van de snijdraad afwachten
- Stroomtoevoer onderbreken

Veiligheidsvoorzieningen die voor onderhouds- of reinigingswerkzaamheden werden gedemonteerd,要去en in ieder geval wee reglementair worden aangebracht en gecontroleerd.

Slechts originele delen gebruiken. Andere delen können tot nicht te voorziene beschadigingen en verwondingen leiden.

Verder gaande reparatiewerkzaamheden mogen enkel door de fabrikant of door de klantenservice worden uitgevoerd.

Neem het onderstaande in acht om de functionaliteit van uw zuig-, blaas- en hakseltoestel te behouden.

Reinig regelmatig alle beweeglijke delen.

• Verwijder stof of verontreinigungen met een doek of kwast
• De machine nicht met vloeienda water of hagedrukreinigers reinigen.
• Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), waar dat deze de kunststofdelen konnen beschaden.

Reiniging van de opvangzak

Ledig de opvangzak na elke toepassing.

1. Schud de opvangzak goed UIT.
2. Keer de binnenkant maar buiten, om de opvangzak uit te borstelen.
3. Was de opvangzak bij sterke vervoiling of minimum een keer peraar handmatig met een zacht zeepsop.

Bij een moeilijk gangbare ritssluiting dient u der ritssluitingtanden met droge zeep in te wrijven.

Controller voor uw eigeneiligheid de opvangzak regelmatig op beschadigingen. Wissel een beschadigde opvangzak onmiddelijk uit.

Opslag

Stroomtoevoer onderbreken.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.
  Zet de messenbescherming (19) op het draadmes (20) B

• Let voör een langere opslag op het volgende, om de levensduur van de machine te verlügen en een eenvoudig bedieren te waarborgen:

• De machine grondig reinigen.

Mogelijkke storingen

Probleem	Mogelijk	oorzaak
Motor loopt nicht aan.	→Netspanning ontbreekt (stroomuitval).→Aansluitkabel defect.→Motor of schakelaar defect.	→Zekering controleren (10 A).→Kabel uittwissen c.q. kabel latent controleren (elektricien).Defecte kabels nicht meer gebruiken.→Gelieve voor het oplossen van problemen contact op te nemen met de producent of een door hem genoemde firma (zie klantenserviceregister).
Zuigmateriaaal worden nicht correct ingezogen (verminderd zuigvermogen).	→Toestel is vol c.q. geblokkeerd.→Opvangzak is te vol.→Ingesteld toerental te laag (alleen bij zuig-, blaas- en hakselmachines met traploos regelbaar toerental).→Verlengsnoer te lang of tekleine doorsnede. Stekke te ver van hoofdaansluiting verwijdend en tekleine doorsnede van de aansluitkabel.	→Opvangzak ledigen.→Hoger toerental instellen.→Verlengnoor min. 1,5 mm2, max. 25 m lang. Bij langere kabel doorsnede min. 2,5 mm2.

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Technische gegevens

Model BVT 2500
Motorvermögen P1	2500 W
Motor Wisselstroommotor 230 V ~ 50 Hz
Toerental n zonder toerentalregeling	13000 min-1
Toerental n met toerentalregeling	6000 – 13000 min-1
Blaas- luchtstroom (max. luchtnelheid).	270 km/h
Aanzuigvermögen (max. hoeveelheid lucht).	720 m3/h
Hand-Arm-trillingen (volgens EN 1033/DIN 45675)	avhw = < 2,81 m/s2
Opvangzak (volume). 45 l
Gewicht 4,2 kg
Geluidsniveau LwA (volgens 2000/14/EG)	gemeten geluidsniveau 97,4 dB (A) gegarandeerd geluidsniveau 100 dB (A)
Geluiddrukpegel LPA (volgens 2000/14/EG)	84 dB (A)

NC verklaren, iutsluitende verantwoordelijkheid, dat het produit zuig-, blaas- en hakselmachine voor gebladerte

haarop deze verklaring betrekking heeft, voldoet aan de desbeteffende veiligheids- en gezonheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbeteffende richlijnen
