BRUKSANVISNING BVT 2500 ATIKA

Festing av skjoteledningen

Slå på apparatet / Slå av apparatet

Symbols machine / I braksanvisingen 102
Leveransomfattning	102
Tider som maskinen fær användas 102
Foreskriven användning 102
Faror och risker 103
Säker användning 103
Montering	104
Idrifttagande	104
Arbetstips	105
Lagring	106
Problemlösningsguide	107
Garantievillkor	107
Tekniska data 108
Konformitetsförklaring	124
Reservdelar	126

Symbols machine

Läs noga igenom bruksanvisingen innan du börjar anvanda maskinen och beakta alla sakerhetsanvisiningar.

Stang av motorn och dra ur nät-kontakten innan du börjar med nagra som helst reparationer, underhall- och rengoringsarben.

Risk for utkastade delar nar motorn ar igang - hall obehoriga personer, liksom husdjur och andra djur pa avstandr fran riskomradet.

Se upp for roterande verktyg. Stick inte in harder aller fotter纳税askinen ar igang.

Använd ögonochhorselssskydd.

Skydda maskinen for fukt.

Symboler I bruksanvisningen

En fara hotar eller farlig situation. Omenna symbol resp. hanvisning inte beaktas finns risk for att personer kan skada sig eller maskinen resp. andra foremal kan ta skada.

Viktiga anvisningar for den ratta användningen. Omenna symbol resp. hanvisning inte beaktas finns for maskin-ller Funktionstörningar.

Användningstips. Har fär du information och tips om hur du använder maskinen på optimal satt.

Montering, hantering och underhäll. Här fökclaras allt i detalj som du måste góra.

Leveransomfattning

Kontrollera innehallet i kartongen dvs.

om leveransen ar komplett
om leveransen ev. har tagit skada

Informera din Återförsäljare, leverantoren resp. tillverkaren omgående om nögön del fattas eller har tagit skada. Senare reklamationer kan inte accepteras.

1 formonterad maskinenhet
- 1 uppsamlare
1 bruksanvisning
1 barhangsle
1 skruvpase

Tider som maskinen fár användas

Beakta de lokala foreskriftema.

Foreskriven användning

• Lövsug, -blåsare, -kvarn ár enbart lampa de För latt och tort material, som t.ex. Lov och tradgårdsaVFall som gras, smä kvistar och pappersbitar.
• Suga, blasa och sönderdela tunga materiel, som t.ex. metall, stenar, grenar, grankottar eller splittrat glas ar uttryckligen forbjudet.
• På grund av risk for kroppsskador fär apparaten aldrig anvandas i sammanhang med halsofarliga damm och vätskor ellr som vätsugare.
• Andra användninger an suga, blasa och sönderdela ar inte tillatna.

• Lovsug, -blasare, -kvarr endast koncipierade for privat anvandning motvarsande andamallet for anvandningen.

• Som maskiner for privat använding betecknas sādana maskiner, som inte fár anvandas i offentiga anlaggningar, parker, på sportplatser samt inom lant- och skogsbruket.

• All annan användning an ovannamnd ar otillaten. För skador som fororsakas av otillaten användning bär tillverkaren inget ansvar - användaren ensam har ansvaret i ett sādant fall.
• I använding till rätt ändamål ingår ochå att de av tillverkaren föreskrivna drift-, underhälls- och reparationsbestämmelserna samt de i braksanvisningen angivna sakerhetsbestämmelserna foljs.
• De für driften gällande tillämpliga foreskrifterna für undvikande av olycksfall samt de övriga generelt gällande godkända arbetsmedicinska och sakerhetstekniska reglerna ska foljas.
• Egenmaktiga forandringar på lövsug utesluter allt ansvar frän tillverkaren for alla sorters skador som härigenom kan uppsta.
• Apparaten fär bara utrustas, användas och skötas av personer som känner till riskerna och ar utbildade for handhavandet. Reparationsarbeiteten fär endast utforas av oss ell er av oss rekommanderade kundserviceverkstäder.
• Maskinen fär inte användas i omgivningar med explosionsrisk och fär inte utsättas for nederbörd.

Faror och risker

Även om man anvander maskinen på foreskrivet satt och beaktar alla sakerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i forsta hand reducera genom att i detailj folja alla anvisninger i avsnittent „Foreskriven anvandning" och „Sakerhetsanvisninger", Därutöver bör man vara extra försiktig vad det gäller foljande risker:

Hänsyn och fösiktighet minskar riskerna für person- och sakskador.

• Om sakerhetsatgärderna ignoreras kan person-ller sakskador uppsta.
• Ivägslungade stenar och jord.
• Risk att skada sig genom strom om man anvander bristfälliga elektriska anslutningsledningar.
• Risk att skadas sig om man vidror spanningsforande delar om elektriska componenter har oppnats.
• Risk für hörskador vid langre arbetspass utan hörskkydd.

Dessutom kann det alltid finnas en viss risk att skada sig även omenna risk inte ar direkt uppenbar.

Saker användning

Vid felaktig använding kan lösug vara farliga. Vid använding av elverktyg maste de grundläggande sakerhetsatgarderna foljas, for att utesluta risker orsakade av brand, elektriska stötar och persorskador.

Läs och beakta)därfor fore idrifttagning av denna produit de foljande anvisingarna och branschens foreskrifter for att forhindra olycksfall samt de i respektive land gällande sakerhetsbestammelserna for att skydda dig själv och andra for möjiga skador.

i Overlamna sakerhetsanvisingarna till alla personer som anvander maskinen.
Forvara sakerhetsanvisingarna val sa att de alltid finns till hands.

• Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
• Använd maskinen aldrig für andra ändamål an den ar avsedd for (se avsnitten „Foreskriven anvanding" och „Att arbeta med lösugen").
• Se till att du stär stadigt sa att du har god balans. Böj er inte framåt.

• Var uppmärksam. Koncentrera Dig på arbetet. Arbeta fornuftigt. Använd inte apparaten om Du är trött aller paverkad av narkotika, alkohol eller lakemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.

• Bar lampie arbetskläder:

• inga vida kläder aller smycken, de kan fastna i rörliga delar och dras med

• Handskar och halkfria skor
  Langa byxor for skydd av benen

Bär personlga skyddskläder:

Skyddsglasogon
Horselskydd (Ijudtrycksnivan pa arbetsplatsen kann överskrida 85 dB (A).

• Den som anvander maskinen ansvarar for att inga andra personer kan ta skada av den.
  Barn och ungodommar under 16 År och personer, som inte LAST bruksanvisingen, fär inte använda maskinen.
  Häll barn på avständ frän maskinen.
• Använd alldrig maskinen nar obehöriga personer uppehäller sig i narheten.
• Användaren ar ansvarig für skador av andra personer aller deras ägodom vid olycksfall.
• Lat maskinen aldrig varautan uppsikt.
• Overbelasta inte maskinen! Håll dig alltid till den angivna effekten.
• Använd maskinen endast im alla skyddsanordningar ar monterade enligt anvisiningarna och forandra ingenting på maskinen som skulle kunna paverka sakerheten.
• Förändra ingenting på maskinen.
• Rengör maskinen aldrig med en vattenstråle (riskfaktor: elektrisk ström).
• Stäng av maskinen och dra ur nätkontakten i samband med:

reparationer
underhalb och rengöring
- att du átgárdar en störning
- Kontroller av anslutningsledninger, om dessa ar intrasslade eller skadade
- Omkoppling frän sug till blasfunktion
- transport
att du lamnar maskinen (aven vid korta arbetsavbrott)

Ovaniga ljud och vibrationer

• Sköt om er grästrimmern med omsorg.
• Se till att luftöppingarna ar rena.
  Hall handtagen torra och fria fran olja och fett.

• Följ skötselforeskrifterna och anvisningarna om spolbyte.

• Kontrollera regelbundet om maskinen eventuellt kan vara skadat:

• Varje gäng innan du börjar använda maskinen igen maste du kontrollera att skyddsanordningarna fungerar felfritt.

• Kontrollera om delar har tagit skada aller om det ar defekta. Alla delar maste vara correkt monterade och uppfylla alla krav som stails på dem.
  Skyddsanordninger som har tagit skada resp. som inte fungerar felfritt maste repereras ell er bytas ut pa en auktoriserad fackverkstad savida det inte star nagot annat i braksanvisingen.

• Skadade eller olasliga etiketter med sakerhetsanvisiningar maste ersattas.

• Förvara oanvända aggregat på att torrt, stängt stalled utanfor barns räckvidd.

Elektrisk sakerhet

• Anslutningsledningen maste svara mot IEC 60245 (H 07 RN-F) och ha att tradtvarsnitt pa minst

• 3 × 1,5 ~mm^2 vid en kabellängd på upp till 25 ~m

• 3 × 2,5 ~mm^2 vid en kabellangd pa over 25 ~m

• Anslutningsledningens kontakt maste vara stankvattenskyddad.

• När man drar anslutningsledningen är det viktigt att se till att ledningen inte klåms ellr BOjs for mycket och att insticksforbindelsen inte kan bli faktig.
• Använd kabel aldrig Föralandamål som de inte ár avsedda För. Skydda kablar För kraftig varme, olja och vassa kanter. Drag aldrig i själva kabeln for att dra ut en stickkontakt ur ett eluttag.
• Om du anvander en skarvkabel ar det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar sca alltid bytas ut omgaardene.
  Anvand aldrig defekt anslutningsledninger.
• Använd endast skarvkablar som ar godkända och markta für utomhusbruk.
  Använd inga provisoriska elansluttingar.
• Skyddsanordningar fár aldrig overkopplas eller tas ur drift.
• Anslut sagen med en jordfelsbrytare (30mA)

Elanslutninger resp. reparationer pa maskinens elektriska componenter fär endast iordningställas resp. genomforas av auktorisar edfackman erler pa en av vara service-verkstader.De lokala foreskrifterna, i synnerhet vad det galler skyddsagdser, skalltid beaktas.

Reparationer pa övriga delar pa maskinen fär endast genomforas av tillverkaren eller pa en avvara serviceverkstäder.

Använd endast original-reservdelar. Om andra delar an originaldelar används kan detta leda till olycksfall. För skador som foljd av att andra delar an originaldelar har används ansvarar tillverkaren inte.

Montering

Anslut lösugen till spanningsnatet, forst sedan den monterats fullständigt.

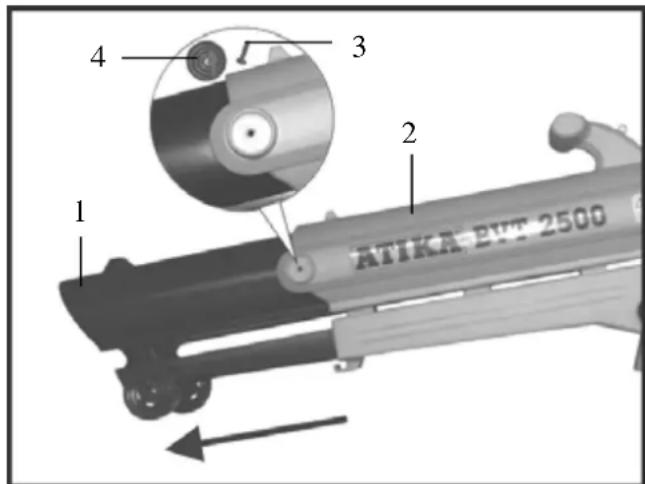

Dra ut sugroret (1) fran holjet (2), fixera med skruvarna och satt upp tacklocken (4).

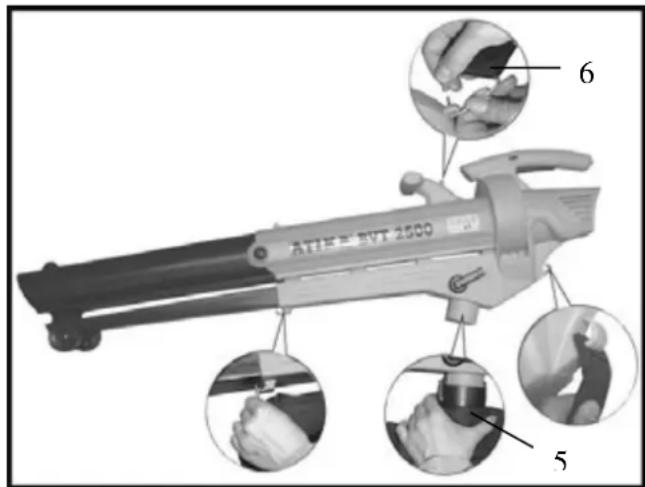

Fäst uppfängarsäcken (5) och barremmen (6) på höljet (2).

Idrifttagande

• Kontrollera att maskinen ar komplett monterad och att alla anvisningar har beaktats i samband med monteringen.

• Kontrollera foljande inför varje gäng som du användernaskinen:

• Om anslutningsledninger ar skadade (sprickor, snitt ell er dylikt).

Använd inga defekta ledninger

• Om själva maskinen eventuellt kan vara skadad (se avsnittet „Saker användning")
• Om alla skruvar ar ordentligt atdragna.
• hydrauliken (lackage)

i Nätanslutning

• Kontrollera att spänningen som står på maskinens typskylt stämmer overens med natspänningen och anslut maskinen till att foreskrivet el-uttag.
• Använd endast skarvledninger med tillräcklig stort tvärsnitt.
• Använd aldrig defekt anslutningsledninger.
• Anslut maskinen med en Fi-skyddsbrytare (felstromsskyddsbrytare) 30mA .

Sakringar: 10 A

Anslutning av frolängningskabeln

1. Stick in forlängningskabelns koppling i kontakten på kombinationen brytare-kontakt.
2. Dra frolängningskabeln som en ögla genom kabeldragavlastningen och hang in den.
3. Se till att forlängningskabeln har tillräckligt spel.

Inkoppling

Använd ingen apparat vars brytare inte slår till och ifrän. Skadade brytare måste omedelbart repareras eller bytas av kundtjansten.

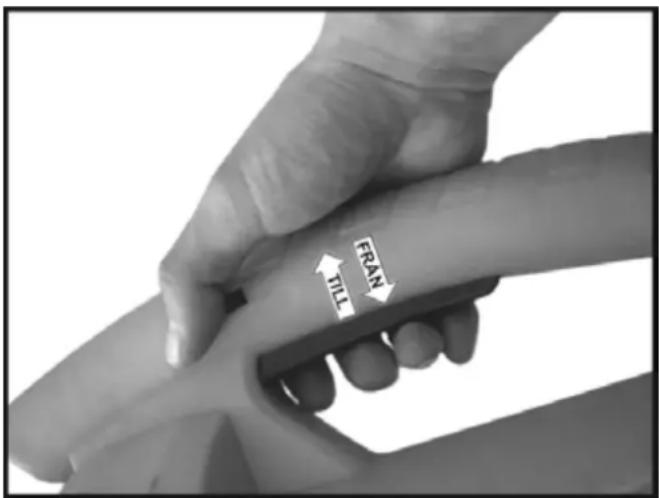

Apparat ar utrustad med en tvahands sakerhetsfrankoppling vilken forhindrar att maskinen oavsiktligt koppas till.

Arbetstips

Observera foljande innan du börjar arbeta:

• Maskinen fár användas endast av personenr over 16 árs álder vilka har LAST och forstatt manualen.
• Bär alltid skyddsutrustning (skyddsglasögon/-sikte, skyddshandskar) for att skydda er fran möjiga skador.
• Rikta aldrig sug-/blåsröret mot andra personer erler djur. Blås inte heller foremål den riktning)där andra personer erler djur befinner sig.
• Askadare maste halla ett sakerhetsavstand pa minst 5 m.
• Se upp med uppvirvlade och omkringflygande foremål. Särskilt farlig ar rekyleffekt på husvaggar eller murar (t.ex. stenar).
• Använd inte apparaten med våta händer eller vid fuktig väderlek.
• För alltid anslutningsladden bakom och bort fran aggregatet. Det finns annars risk for att snubbla, halka eller falla.

• Använd aldrig maskinen

• utan uppsamlingssack,
  -utan stangd dragkedja pa uppsamlingsssacken

Hall alltid luftslitsarna rena.

#

Dá personer med störningar i blodomloppet for ofta

utsats for vibrationer, kan skador pa nervsystemet aller blodkarlen upptrada.

Ni kan minska vibrationerna:

• genom varma och kraftiga arbetshandskar

• forkorta arbetstiden (lagg in flera langa pauser)

Uppsok lakare om era fingrar svullnar, dà ni kanner er dalg.
eller om fingrarna blir utan kansel.

#

Till / frankoppling

Forsakra er fore driftstart om att uppsamlingssacken ar monterad, att den inte ar skadad aller sliten och att dragkedjan ar upprdragen.

Hänvisningar for anecdging som sugkvarnaggregat

1. Ställ omkopplaren på sugkvarnfunktion.
2. Hall fast apparaten i handtaget och hang barhangslet om axlarna. Stall in barhangslet sa, att apparaten bars pa ett garanterat angenamt och sakert satt.
3. Koppla på apparaten.
4. För sug/ kvarnroret sakta och jämnt overLOven som skasugas.Tryck inte in apparaten iLOven.
5. Sugprestandan forsamras, nar uppsamlingssacken ar full. Koppla fran apparaten och dra ur kontakten ur eluttaget. Oppna dragkedjan och tom sedan uppsamlingssacken.
6. Vrid omkopplaren vid arbetets slut till blasfunktion, for att avlagsna rester ur sug/blasroret.

① Roj bortLOven i tid! - Det ar viktigt att roja undanLOven vid sa torrt vader som mojligt och sa snabbt som mojligt sedan LOven fallit. Vata lov utgor ett problem. Samma sak galler for

lov som redan borbat ruttna eller som ligger och lagrar i stora hogar.

Hänvisningar for användning som blåsaggregat

1. Ställ omkopplaren pä bläsfungtion.
2. Hall fast apparaten i handtaget och hang pa barhangslet om axlarna. Stall in bär-hangslet sa, att apparataen bärs pa ett garan terat angenanmt och sakert satt.
3. Koppla på apparaten.
4. För sug/blåsröret i en stor båge sakta och jämnt att par centimeter over marken frän den ena sidan till den andra.

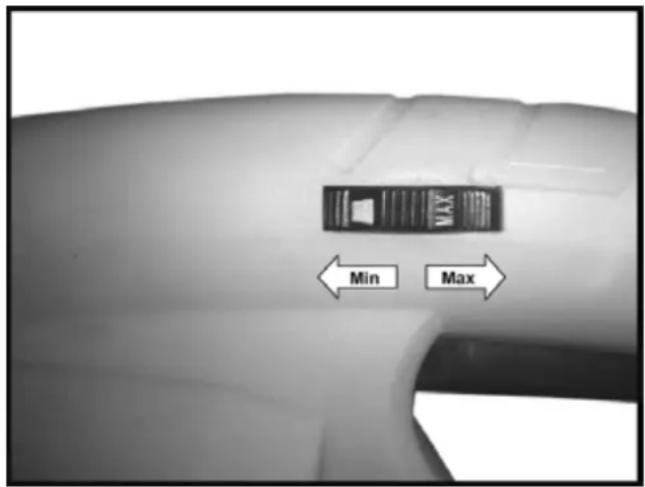

Lövsug med hastighetsreglage

Videnna version ar motorns hastiget och darmed sug- och blas- prestanda reglerbar. Man kan installa varvtalet steglost fran 6000 min -1 till 13000min^-1

Vad kan jag suga och blåsa?

JA

latta och torra material, t.ex. torra lov och tradgardsavfall som gras, sma kvistar och pappersbitar.

NEJ

tunga material, som t.ex. metall, stenar, grenar, grankottar, eller splittrat glas.

Sug aller blås inte med apparaten på nagra brinnande, explosiva aller rökande foremal som cigaretter, tandstickor ull het aska.
Sug aller blås inte på någon vatska, speciellt inte brännbara vatskor som bensin. Använd inte heller apparaten i narheten av sádana ämn.

Underhäll och skötsel

Färe unterhalb och skötsel:

-Sla fran apparaten
-Va nta tills skartraden star stilla
-Dra ut natanslutningen

Sakerhetsanordningar som tagits bort vid underhalls- och rengöringsarbeten maste ovillkorligen sattas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldelar. Andrea delar kan leda till oförutsedda maskin- och persokador.

Istandsattningsarben som gár utöver detta fár endast utforas av tillverkaren eller kundservice.

Ge akt på foljande, for att bevara lösugens Funktionsdugliget.

• Rengör regelbundet alla rörliga delar.
• Avlagsna damm och försmutsningar med en trasa eller pensel.
• Rengör inte maskinen med rinnande vatten aller högtrycksspruta.
• Använd inga loosningsmedel (bensin, alcohol, etc.) pã plastdelarna, aftersom dessa kan skadas.

Lagring

• Förvara oanvända aggregat på ett tört, stängt stalled utanfor barns räckvidd.
  Satt knivskyddet pa tradkniven.

• Observera följande fore lagring under en langre period, for att forlänga grästrimmer livstid och for att garantera att reglagen inte kärvar.

• Utför en grundlig rengöring.

Rengöring av uppsamlingssäcken

Töm uppsamlingssäcken after varje användning.

1. Skaka ur uppsamlingssacken ordentigt.
2. Vänd insidan utat für att borsta ur uppsamlingssäcken.
3. Tvatta uppsamlingssäcken for hand i ett milt sapilut vid stark nedsmutsning aller minst en gäng om Året.

① Om dragkedjan gár trogt gnider man in blixlåstandningen med en torr tål.

Kontrollera for er egen sakerhet regelbundet uppsamlingssacken pa skador. Byt omedelbart ut en skadad uppsamlingssack

Problemlösningsguide

Problem	Möjlig	orsak	Åtgård
Motorn startar inte	→Nätspänning fattas(strömavbrott)→Anslutningskabel defekt→Motor eller kopflare defekt	→Kontrollera säkringen (10 A)→Byt ut kabeln resp. låt kabeln kontrolleras (elfackman)använd inte长期以来 defekt kabel→V.v. vänd er till tillverkaren aller avdenna benämndirma für att ätgårdaproblemet (se kundserviceförteckning)
Drar inte in det som sca sugas riktigt(församrad sugprestanda)	→Apparaten ar tilltäppt eller blockerad→Uppsamlingsäcken ar För full→For lågt inställd hastighet (enbart vidlövsug med steglöst inställbar hastighetsreglage)→Skarvkabeln ar for长远er tvärsnettetfor litet. Eluttaget ar for长远bortarfnanhuvud-anslutningen och anslutningsled-ningen har for litet tvärsnitt.	→Töm uppsamlingsäcken→Ställ in högre hastighet→Skarvkabeln måste haett tvärsnitt påminst 1,5 mm2och en max. langd på 25m. Om kabeln ar长远e kravs minst ettvärsnitt på 2,5 mm2.

Garantievillkor

Var vänlig beakta bifogade garantivillkor.

Tekniska data

Modell BVT 2500
Motoreffekt P1	2500 W
Motor Växelströmmotor 230 V ~ 50 Hz
Varvatal nutan hastighetsreglage	13000 min-1
Varvatal nmed hastighetsreglage	6000 – 13000 min-1
Blås-luftström(max lufthastighet)	270 km/h
Sugprestanda(max luftvolym)	720 m3/h
Hand-arm-vibration(after EN 1033/DIN 45675)	avhw = < 2,81 m/s2
Uppsamlingssäck (volym) 45
Vikt	4,2
Ljudeffektsnivå LwA(after 2000/14/EG)	uppmättljudeffektsnivå 97,4 dB (A)garanteradljudeffektsnivå 100 dB (A)
Ljudtrycksnivå LPA(after 2000/14/EG)	84 dB (A)

Návod si uschovajte pre pripad použitia v budúcnosti.

Obsah

intygar med ensamansvar att nedanstende produit, lovsg,-blasare,-kvarn for vilket detta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfreskrifter enligt EG-norm 98/37/EG,samt uppyller kraven enligt ovriga gallnade EG-normer

SK

Uppmatt bullernivá LwA 97,4 dB (A) och garanterad bullernivá LwA 100 dB (A).

SK
