BEDIENUNGSANLEITUNG BVT 2500 ATIKA

Bedienungsanleitung - Sicherheitshinweise - Ersatzteile

Page 10

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Symbole Gerät / Bedienungsanleitung 2
Lieferumfang	2
Betriebszeiten	2
Bestimmungsgemäß Verwendung 2
Restrisiken	3
Sicheres Arbeiten 5
Zusammenbau	5
Inbetriebnahme	5
Arbeitshinweise	5
Arbeiten mit dem Laubsauger 7
Wartung und Pflege 7
Lagerung	7
Mögliche Störungen 8
Garantie	8
Technische Daten 9
Konformitätserklärung	124
Ersatzteile	126

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lessen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsrarbeiten Motor abstellen und Netzsteckerziehen.

Gefahr durch fortschleudernde Teile bei laufendem Motor - unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Achtung vor rotierendem Werkzeug.

Hande und FüBe nicht in Öffnungen halten, wenn das Gerät lauft.

Symbole Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise herself ihren, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklart, was Sie tun,müssen.

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschaden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontiertes Gerät
1 Auffangsack
- 1 Tragegurt
1 Schraubenbeutel
1 Bedienungsanleitung

Betriebszteiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 führen Laubsauger in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonnund Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Bestimmungsgemäß Verwendung

Der Laubsauger, -blaser, -hacksler ist nur fur leichte und trockene Materialien, wie z. B. Laub und Gartenabfälle wie Gras, keine Zweige und Papierstückchen geeignet.

• Saugen, blasen und häckseln von schweren Materialien, wie z. B. Metall, Steine, Åste, Tannenzapfen oder zerbrochenes Glas wird ausdrücklich ausgeschlossen.
• Wegen der Gefahr körperlicher Gefährung das Gerätniemals in Bereichen mit gesundheitsgeführenden Stäuben und Flüssigkeiten oder als Nasssauger verwenden.
• Anderweitige Anwendung wie Saugen und Blasen sind nicht erlaubt.
• Der Laubsauger, -blaser, -hacksler ist nur für die private Benutzung entsprechend seinem Verwendungszweck konzipiert.
• Als Geräte für den privaten Haus- und Gartenbereich werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, sowie in der Land- und Forstwirtschaft eingesetzt werden.
  Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht - das Risiko davonträgt ausschließlich der Benutzer.
• Zur bestimmungsgemäßen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
  Die geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitstechnischen Regel sind einzuhalten.
  Eigenmächtige Veränderungen an dem Laubsauger schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
  Das Geratarf nur von Personen gerustet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten durren nur durch uns bzw. durch von uns benannte Kundendienststellen durchgefuhrt werden.
  Die Maschinearf nicht in explosionsgefahrder Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnen trotz Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken konnen minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäß Verwendung", sowie die Bedienungsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
• Wegschleudern von Steinen und Erde.

• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-AnschluBleitungen.

• Berührung spannungsfährender Teile bei geöffneten elektrischen Bauteilen.

• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.

Des weiteren könnenriotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch konnen Laubsauger gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkrehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschreiben.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieseres Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften ihrer Berufsgenos-schaft bzw. die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitschinweise an alle Personen werden, die mit dem Gerät arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.
• Benutzten Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung" und „Arbeiten mit dem Laubsauger").
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Beugen Sie sich nicht vor.
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden

• Handschuhe und rutschfestes Schuhwerk
  Lange Hosen zum Schutz der Beine

• Tragen Sie persönliche Schutzkleidung:

Schutzbrille
Gehorschutz (Schaldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiben)

• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
  Vorsicht beim Rückwartsgeben. Stolpergefahr!

• Falls Sie auf Fremdkörper treffen, schalten Sie das Gerätitte aus und entfern den Sie den Fremdkörper (Metall, Steine, Åste, ...) siehe Bestimmungsgemäß Verwendung. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Beschädigungen und halten Sie notwendige Reparaturen durchführren.

• Berücksichtigten Sie Umgebungseinfüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.

• Setzen Sie das Gerät nicht dem Regen aus.

• Arbeitsen Sie nur bei ausreichenden Sichtverhältnissen, Sorgen Sie für gute Beleuchtung.

• Halten Sie andere Personen und Tiere von ihrem Arbeitsbereich fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere, in der Nähes sind und wenn Sie den Arbeitsbereich wechseln.
• Der Bedienende ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
• Kinder und Jugendliche unter 16 Jahren und Personen, welche die Bedienungsanleitung nicht gelesen haben,)dürfen die Maschine nicht bedienen.
• Kinder vom Gerät fernhalten.
• Setzten Sie das Gerät niemals ein, während unbeteiligte Personen in der Nähe sind.
• Der Benutzer ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
• Lassen Sie das Gerät nie unbeaufsichtigt.
• Überlasten Sie das Gerät nicht! Sie arbeiten better und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen können.
  Das Gerät bzw. Teile des Gerätes nicht verändern.

• Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
  Schalten Sie das Gerät ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten
  Beseitigung von Störungen

• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
  Transport
• Verlassen (auch bei kurzzeitigen Unterbrechungen)

• ungewöhnlichen Gerauschen und Vibrationen

• Pflegen Sie Ihr den Laubsauger mit Sorgfalt:

• Achten Sie darauf, dass die Luftöffnungen sauber sind.

• Halten Sie die Handgriffe frei von Öl und Fett. Befolgen Sie die Wartungsvorschriften.

• Überprüfen Sie das Gerät auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob Teile beschädigt oder defekt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei den Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt

repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist.
- Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.
- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

3× 1,5mm^2 bei einer Kabellange bis 25m
3× 2,5mm^2 bei einer Kabellange uber 25m

• Lange und)dinne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.
• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesen Material überzogen sein.
  Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlegen der Anschlussleitungen darauf auf achten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht naß wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
  Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichne Verlängerungskabel.
  Keine provisorischen Elektroanschluss einsetzen.
  Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
  Schlieben Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluß bzw. Reparaturen an elektrischen Teilen des Gerätes hat durch eine konzessionierte Elektrofachkraft oder eine unserer Kundenstellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.
Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Zusammenbau

Schlieben Sie den Laubsauger erst nach vollständigem Zusammenbau ans Stromnetz an.

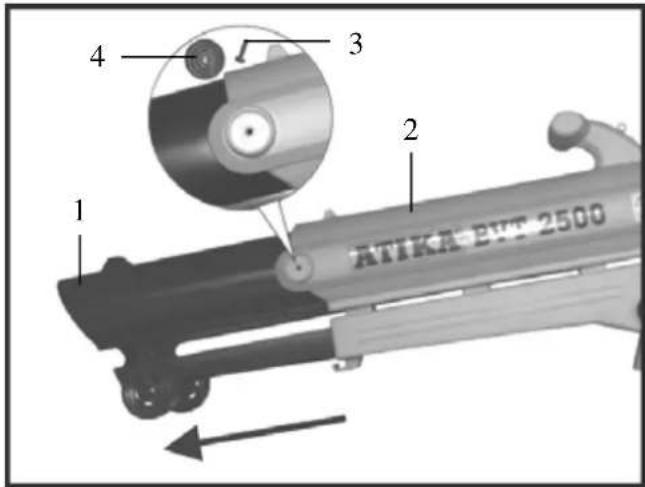

Ziehen Sie das Saugrohr (1) aus dem Gehäuse (2), fixieren Sie es mit den Schrauben (3) und stecken Sie die Abdeckkappen (4) auf.

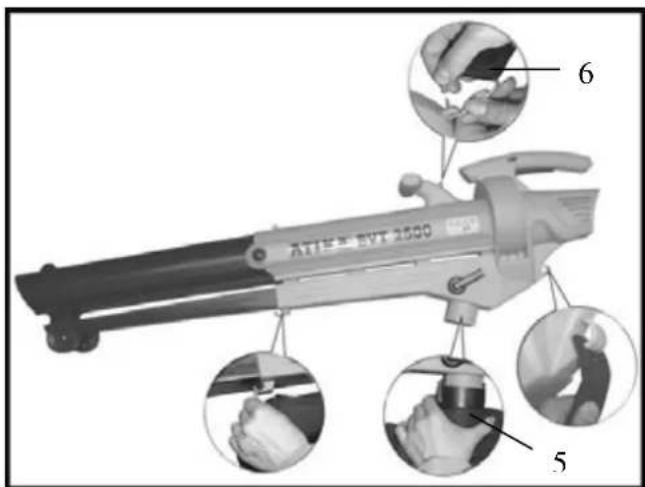

Montieren Sie den Auffangsack (5) und den Tragegurt (6) am Gehäuse (2).

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschrifsmäßig montiert ist.
• Überprüfen Sie vor jedem Gebrauch: die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

-das Gerat auf eventuelle Beschadigungen (s. Sicheres Arbeitsen)
ob alle Schraubenverbindungen fest angezogen sind

Netzanschluß

• Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.
• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Verwenden Sie keine defekten Anschlussleitungen.
  Schlieben Sie das Gerät über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30 mA an.
• Verwenden Sie Anschluss- bzw. Verlängerungskabel mit einem Aderquerschnitt von mindestens 1,5mm^2 bis 25m Lange

1 Absicherung: 10 A

AnbringendesVerlangerungskabels

1. Stecken Sie die Kupplung des Verlängerungskabels auf den Stecker des Gerätes.
2. Ziehen Sie das Verlängerungskabel als Schlaufe durch die Kabelzugentlastung und hangen Sie es ein.
3. Achten Sie darauf, dass das Verlangerungskabel genugend Spiel hat.

Einschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lasst. Beschädigte Schalter mussen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgenden:

• Nur Personen über 16 Jahre, die die Bedienungsanleitung gelesen und verstanden haben, dürfen das Gerät bedißen.
  Tragen Sie ihre Schutzausrustungen (Schutzbrille/-visier, Handschuhe, Gehorschutz, rutschfestes Schuhwerk, Jan

ge Hose), um sich vor möglichen Verletzungen zu schützen.

• Sorgen Sie für einen sicheren und aufgeräumten Arbeitsplatz. Entfern den Sie Gegenstände, die weg-schleudert werden können, aus dem Arbeitsbereich. (z.B. Steine)

• Stellen Sie vor Beginn der Arbeit sicher, dass:

• sich im Arbeitsbereich keine weiteren Personen oder Tiere aufhalten

• hindernisfreies Rückweichen für Sie sichergestellt ist

• siderer Stand gewährleistet ist.

• Richten Sie das Saug-/Blasrohr niemals auf Personen oder Tiere. Blasen Sie Gegenstände auch nicht in die Richtung, wo Personen oder Tiere stehen.

• Zuschauer mussen einen Sicherheitsabstand von mindestens 5 m einhalten.
  Vorsicht vor aufgewirbten und herum fliegenden Gegenständen. Besonderss gefährlich ist bzw der Rückstoßeffekt an Mauern oder Hauswänden.
• Betrieben Sie das Gerät nicht mit nassen Handen oder bei feuchter Witterung.
• Führer Sie die Anschlussleitung immer nach hinten vom Gerät weg. Es besteht sonst die Gefahr des Stolpers, Ausrutschems oder Hinfallens.

• Betreiben Sie das Gerät nicht

• ohne Auffangsack,

• mit nicht geschlossen ReiBverschluss des Aufgangsackes

• Halten Sie immer die Luftungsschlitze sauber.

Wenn Personen mit Blutkreislaufstörungen zu oft Vibra

tionen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten.

Sie können die Vibrationen reduzieren:

• durch kräftige, warme Arbeitshandschuhe
• Verkürzung der Arbeitszeit (mehrere lange Pausen einlagen)

Gehen Sie zum Arzt, wenn ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Beachten Sie auf jeder Fall die Sicherheitshin

weise auf S. 3 ff.

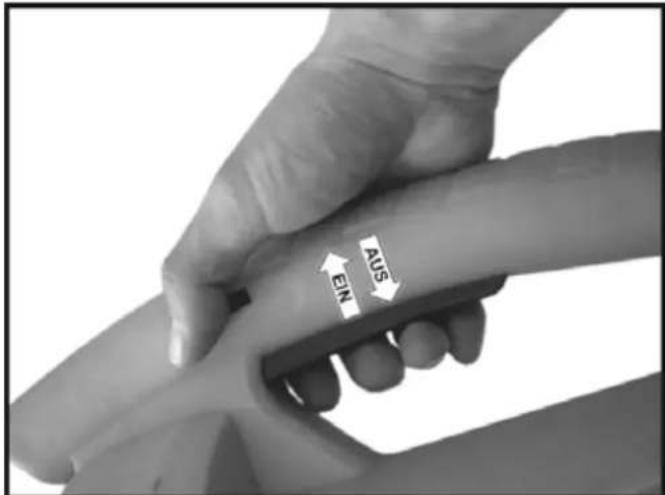

Ein/Ausschalten

Vergewissern Sie sich vor Inbetriebnahme, dass der

Auffangsack montiert, nicht beschädigt oder abgenutzt ist und der Reißverschluss zugezogen ist.

Hinweise zur Benutzung als Saug-Häckselgerät

1. Stellen Sie den Umschalter auf die Saug-/ Häckselposition.
2. Hlssie das Gerat fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein an-genehmes und sicheres Tra-gen des Gerates garantiert ist.

1. Schalten Sie das Gerät ein.
2. Ewam Sie das Gerät langsam und gleichmäßig über das Sauggut. Drücken Sie das Gerät nicht in das Laub hinein.
3. Die Saugleistung verringt sich, wenn der Auffangsack voll ist. Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose. Offnen Sie den ReiBverschluss und leeren dann den Auffangsack.
4. Nach Arbeitsende den Umschalter auf Blasen stellen, um Rückstände aus dem Saug/Blasrohr zu entfern.

① Laubchöhn aufnehmen! - Es ist ratsam, Laub mö betrockener Witterung und sochnell wie möglich nach dem Laubfall aufzunehmen. Nasses Laub stellt ein Problem dar. Ebenso Laub, das schon mit der Rotte begonnen hat, oder auf größeren Haufen lagert.

Hinweise zur Benutzung als Geblase

1. Stellen Sie den Umschalter auf die Geblaseposition.
2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein an-genehmes und sicheres Tragen des Gerätes garantiert ist.
3. Schalten Sie das Gerät ein.
4. Bewegen Sie das Saug/Blasrohr ausholend, langsam und gleichmäßig ein paar Zentimeter über dem Boden von einer Seite zur anderen Seite.

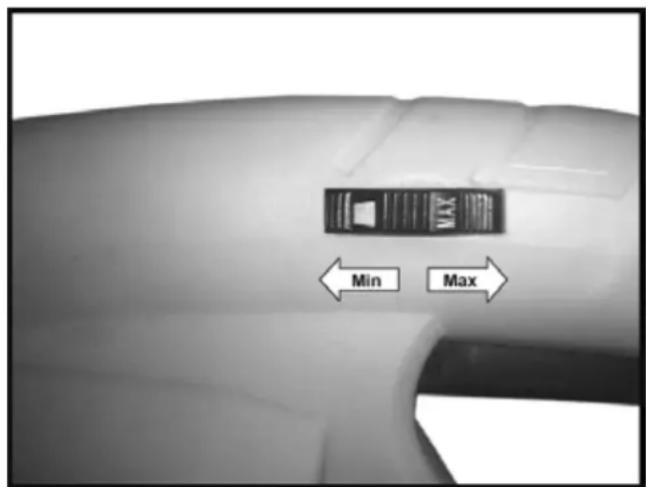

a tlespaligeunjt DrehzahL

Bei dieser Ausführung ist die Drehzahl des Motors und somit die Saug- und Blasleistung regulierbar.

Sie können die Drehzahl stufenlos von 6000 min ^-1 bis 13000 min ^-1 einstellen.

Arbeiten mit dem Laubsauger

Was kann ich saugen und blasen?

JA

leichte und trockene Materialien, z. B. trockenes Laub und Gartenabfälle wie Gras, keine Zweige und Papierstückchen

NEIN

schwere Materialien, wie z. B. Metall, Steine, Aste, Tannenzapfen oder zerbrochenes Glas

#

Saugen oder blasen Sie mit dem Gerät keine brennenden, explosiven oder rauchenden Gegenstände wie Zigaretten, Streichholzer oder heiße Asche an.

#

Saugen oder blasen Sie keine Flüssigkeiten an,** besonderses keine brennbaren Flüssigkeiten wie Benzin. Benutzen Sie das Gerät auch nicht in der Nähe von solchen Stoffen.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsrarbeit: - Gerät ausschalten

• Stillstand des Schneidfaders abwarten
  -Netzsteckerziehen

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schäden und Verletzungen führen.

Darüber hinausgehende Instandsetzungsarbeiten)dürfen nur vom Hersteller oder dem Kundendienst durchgeführt werden. Bewahren Sie Geräte außerhalb der Reichweite von Kindern auf.

Beachen Sie folgenden, um die Funktionsfähigkeit des Laubsaugers zu erhalten.

• Entfernen Sie Staub und Verschmutzungen mit einem Lappen oder Pinse!
  Die Maschine nicht mit flieBendem Wasser oder Hochdruckreinigern reinigen.
• Verwenden Sie für die Kunststoffeile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffeile beschädigen können.

Reinigung des Auffangsackes

Entleeren Sie den Aufgangsack nach jeder Verwendung.

1. Schütteln Sie den Aufangsack gut aus.
2. Drehen Sie die Innenseite nach außen, um den Auffang-sack auszubürsten.
3. Waschen Sie den Auffangsack bei starker Verschmutzung oder mindestensomal im Jahr mit der Hand in milder Seifenlauge.

① Bei Schwergängigkeit des ReiBverschlusses die ReiB-verschlusszähne mit einer trockenen Seite einreiben.
Überprüfen Sie zu ihrer eigenen Sicherheit den Aufgangsack regelmäß auf Beschädigungen. Tauschen Sie einen beschädigten Aufgangsack unverzüglich aus.

Lagerung

Netzsteckerziehen.

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
- Beachten Sie vor einer längeren Lagerung folgenden, um die Lebensdauer der Maschine zu verlangern und ein leicht gängiges Bedieren zu gewährleisten:

• Führn Sie eine gründliche Reinigung durch.

Mögliche Störungen

Problem	mögliche	Ursache
Motor lauft nicht an	→ Netzspannung fehl (Stromausfall) → Anschlusskabel defekt → Motor oder Schalter defekt	→ Absicherung überprüfen (10 A) → Kabel austauschen bzw. Kabel über- prufen setzen (Elektrofachmann) Δ defekte Kabel nicht mehr benutzen → zur Problemebehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma (siehe Kundendienst- verzeichnis)
Sauggut wird nicht richtig eingezogen (verringerte Saugleistung)	→ Gerät ist verstopft bzw. blockiert → Auffangsack ist zu voll → eingestellte Drehzahl zu niedrig (nur bei Laubsaugern mit stufenlos verst- barer Drehzahlregulierung) → Anschlussleitung zu lang oder zu klei- ner Querschnitt. → Steckdose zuweit vom Hauptan- schluss entfernt und zukleiner Quers- schnitt der Anschlussleitung.	→ Auffangsack leeren → höhere Drehzahl einstellen → Anschlussleitung mindstens 1,5 mm2, maximal 25 m lang. Bei längerem Ka- bel Querschnitt mindestens 2,5 mm2.

Bese

Garantie

Bitte beachten Sie die beiliegende Garantiererklärung.

Technische Daten

Modell BVT 2500
Motorleisung P1	2500 W
Motor Wechselstrommotor 230 V ~ 50 Hz
Drehzahl n ohne Drehzahlregulierung	13000 min-1
Drehzahl n mit Drehzahlregulierung	6000 – 13000 min-1
Blas-Luftstrom (max. Luftgeschwindigkeit)	270 km/h
Saugleistung (max. Luftmenge)	720 m3/h
Hand-Arm-Vibration (nach EN 1033/DIN 45675)	avhw = < 2,81 m/s2
Auffangsack (Volumen) 45 Liter
Gewicht 4,2 kg
Schallleistungspegel LwA (nach 2000/14/EG)	gemessener Schalleistungspegel 97,4 dB (A) garantieter Schalleistungspegel 100 dB (A)
Schalldruckpegel LPA (nach 2000/14/EG)	84 dB (A)

Ta hensyn til folgende for arbeitet begynner:

Ogen beschemen en gehoorbescher ming dragen.

Elektrische veiligung

Starannie pielegnowac podkaszarke:

ATIKA GmbH & Co. KG, Schinkelstr. 97, D-59227 Ahlen

D erklaren in alleiniger Verantwortung, dass das Produkt Laubsauger, -blaser, -hacksler

auf die sich diese Erklärung bezieht, den einschlädigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlädigen Richtlinien

entsprechen. Gemessener Schalleistungspegel LWA 97,4 dB (A) und garantieter Schalleistungspegel LWA 100 dB (A).

GB

A. Pollmeier, Geschäftsführung

Ersatzteile - Spare parts - Pièces de rechange - Náhradní díly - Reservedele - Varaosat - Pótalkárászek - rezervni dijelovi - Peži di ricambio - Reserveder - Reservenderdelen - Czěsci zamienne - n Čanacnbie quactn - Reservdar - Náhradné diele - nadomstni deli

D	GB	F
Entnahmen Sie die Ersatzteile der Ersatzteillste oder Zeichnung.	The spare parts are shown in the spare parts list or relevant drawing.	Les références des pieces de rechange sont indiquées dans la nomenclature des pieces de rechange ou sur les illustrations.
Ersatzteile bestellen: OrderinBezugsquelle ist der Hersteller oder Händlererforderliche Angaben bei der Bestellung:Farbe des GerätesErsatzteil - Nr.Bezeichung des Ersatzteilsgewünschte StückzahlBezeichnung des Laubsaugers	g spare parts: Commande de pieces de rechSpare parts must be obtained from the manufacturer or dealerInformation required when ordering:Colour of the machineSpare part no.Description/designation of the partQuantity requiredModel no. of the vacuum cleaner	Le fournisseur est le constructeur ou un revendeureRéférences indispensablees lors de la commande :Coloris de l'appareilN° de la piece de rechangéDésignation la de piece de rechangeQuantité requiseDésignation du aspirateur à feuilles
Beispel: orange, 381213, Tragegurt , 1, BVT 2500	Example: orange, 381213, belt, 1, BVT 2500	Exemple: orange, 381213, bandoulière, 1,BVT 2500
