BEDIENUNGSANLEITUNG LBC 40-60 ATIKA

Originalbetriebsanleitung

① Betriebsanleitung für künftige Verwendungen aufbewahren.
Geben Sie die Betriebsanleitung an alle Personen weiter, die mit dem Gerät arbeiten.

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

⚠️ Kindern, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, ist es nicht gestattet das Gerät zu bedienen/verwenden. Lokale Vorschriften können eine Altersbeschränkung für den Anwender festlegen.

⚠ Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

□ 1 Geräteeinheit
□ 1 Blasrohr-Verlängerung
□ 1 Betriebsanleitung
□ 1 Garantieerklärung

Folgende Teile sind nicht im Lieferumfang enthalten. Dieses Zubehör erhalten Sie bei Ihrem Händler oder Hersteller.

Ladegerät ALG 40-1800 (Artikel-Nr. 365500)
☐ Akku AP 40-2000 (Artikel-Nr. 365501) oder AP 40-4000 (Artikel-Nr. 365503)

Inhalt

Lieferumfang	3
EG-Konformitätserklärung	3
Symbole Gerät / Betriebsanleitung 4
Betriebszeiten	4
Bestimmungsgemäße Verwendung 5
Restrisiken	5
Vibration	5
Sicheres Arbeiten 5
Gerätebeschreibung	7
Zusammenbau	7
Inbetriebnahme	7
☐ Akku einsetzen	7
☐ Ein-/Ausschalten	7
☐ Tubo-Modus	7
Arbeitshinweise	7
☐ Vor Arbeitsbeginn	7

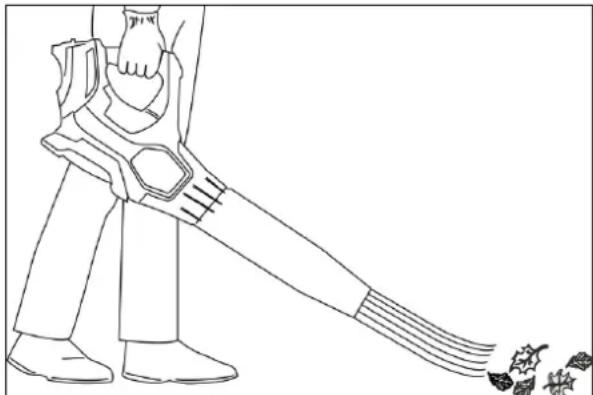

☐ Während der Arbeit	8
☐ Hinweise zum Einsatz von Laubbläsern	8
Wartung und Reinigung	8
Lagerung	8
Garantie	9
Mögliche Störungen	9
Technische Daten	9

EG-Konformitätserklärung

Nr. (S-No.): 12606 entsprechend der EG-Richtlinie: 2006/42/EG

Hiermit erklären wir

ATIKA GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany in alleiniger Verantwortung, dass das Produkt

Laubbläser LBC 40-60

Seriennummer: 000001 - 055000 konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2000/14/EG, 2014/30/EU und 2011/65/EU.

Folgende Normen wurden angewandt: EN 50636-2-100:2014; EN 60335-1:2012+A11 :2014; EN 62233:2008

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V Gemessener Schallleistungspegel L WA 98,4 dB (A). Garantierter Schallleistungspegel L WA 100 dB (A).

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Burgau, 26.06.2018

i.A. i.A. G. Koppenstein, Konstruktionsleitung

Symbole Gerät

Prägen Sie sich die Bedeutung ein, um das Gerät sicherer bedienen zu können und um sich und andere vor möglichen Verletzungen zu schützen.

Vor Inbetriebnahme die Betriebsanleitung und Sicherheits- hinweise lesen und beachten.

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Achtung vor rotierendem Werkzeug. Hände und Füße nicht in Öffnungen halten, wenn das Gerät läuft.

Akku herausziehen

⇒ vor Beginn jeglicher Arbeiten (Reinigung, Wartung, Reparatur usw.) am Gerät.
⇒ bei Arbeitsunterbrechungen, Transport und Lagerung.

Vor Feuchtigkeit schützen.

Augen- und Gehörschutz tragen!

Normalmodus

Turbomodus

Blas-Geschwindigkeit

Luftvolumen

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Maschine Schutzklasse II (schutzisoliert).

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2012/19/EU

über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung (32.BlmSchV) dürfen Laubbläser in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen ganztägig sowie an Werktagen von 7.00 – 9.00 Uhr, von 13.00 – 15.00 Uhr und von 17.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Informationen zur Vermeidung von Lärm:

Eine gewisse Lärmbelastung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichem Schutz und Schutz in der Nähe befindlichen Personen ist ein geeigneter Gehörschutz zu tragen.

Bestimmungsgemäße Verwendung

• Der Laubbläser ist nur für leichte und trockene Materialien, wie z. B. Laub und Gartenabfälle wie Gras, kleine Zweige und Papierstückchen geeignet.
  ■ Die Benutzung bei:

• schweren Materialien, wie z. B. Metall, Steine, Äste, Tannenzapfen oder zerbrochenes Glas

• brennbaren Materialien, wie z. B. Zigarettenstummel, Grillkohle

• entflammbaren, giftigen oder explosiven Materialien wird ausdrücklich ausgeschlossen.

• Wegen der Gefahr körperlicher Gefährdung das Gerät niemals in Bereichen mit gesundheitsgefährdenden Stäuben und Flüssigkeiten oder als Nasssauger verwenden.
  ■ Anderweitige Anwendung wie das Blasen ist nicht erlaubt.

• Der Laubbläser ist nur für die private Benutzung entsprechend seinem Verwendungszweck konzipiert.
• Als Geräte für den privaten Haus- und Gartenbereich werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, sowie in der Land- und Forstwirtschaft eingesetzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht – das Risiko dafür trägt ausschließlich der Benutzer.

• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
• Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
• Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
• Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
  ■ Wegschleudern von Steinen und Erde.
  ■ Elektrischer Schlag
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Vibrationen (Hand-Arm-Schwingungen)

Hand-Arm-Vibration a_vhw = <2,5 m/s^2

Messunsicherheit = 1,5 m/s²

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der Schwingungsbelastung verwendet werden.

⚠ Der tatsächlich vorhandene Vibrationsemissionswert während der Benutzung der Maschinen kann von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen.

Dies kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen:

• wird die Maschine richtig verwendet
• ist der Gebrauchszustand von der Maschine in Ordnung
  – sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Bei nicht beachten von ausreichenden Arbeitspausen kann es zu einem Hand-Arm-Vibrationssyndrom kommen.

Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie diese Maschine entsprechend der Anweisungen in der Bedienungsanleitung. Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in Verbindung setzen und ggf. Antivibrationszubehör (Griffe) besorgen. Vermeiden Sie den Einsatz von der Maschine bei Temperaturen von t=10°C oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch können Laubbläser gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit dem Gerät arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.
Kinder und Jugendliche unter 16 Jahren und Personen, welche die Bedienungsanleitung nicht gelesen haben, dürfen die Maschine nicht bedienen.

• Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.
• Benutzen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Laubbläser“).
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss

D

von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

■ Tragen Sie geeignete Arbeitskleidung:

• Lange Hosen und Schutzbrille – Schutz gegen herumgeschleuderte Teile
• enganliegende Kleidung (keinen Schmuck und lose herabhängende Kleidung, wie z.B. Schals) um sich nicht im Gestrüpp oder im Blasgerät zu verfangen
• Handschuhe
• rutschfestes Schuhwerk. Arbeiten Sie mit dem Gerät nicht barfüßig oder in leichten Sandalen.
• Halten Sie langes, herabhängendes Haar von der Ansaugöffnung fern. Es könnte in die Ansaugöffnung gezogen werden. Binden Sie die Haare zusammen odertragen Sie ggf. ein Haarnetz.

■ Tragen Sie persönliche Schutzkleidung:

– Gehörschutz (Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten)
- wir empfehlen das Tragen eines Gesichtsschutzes, um Irritationen wegen Staub zu verhindern

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Beugen Sie sich nicht vor.
• Achten Sie an abschüssigen Stellen immer darauf, sicher zu stehen.
• Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

■ Vorsicht beim Rückwärtsgehen. Stolpergefahr!

• Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät bitte aus und entfernen Sie den Fremdkörper (Metall, Steine, Äste, ...) siehe Bestimmungsgemäße Verwendung. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Beschädigungen und lassen Sie notwendige Reparaturen durchführen.
• Halten Sie andere Personen und Tiere von Ihrem Arbeitsbereich fern.
• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln.
• Der Bedienende ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
• Kinder vom Gerät fernhalten.
• Der Benutzer ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
  ■ Lassen Sie das Gerät nie unbeaufsichtigt.
• Überlasten Sie das Gerät nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
  ■ Betreiben Sie das Gerät nie

- mit beschädigten Schutzeinrichtungen oder -abdeckungen

– ohne Schutzeinrichtungen

• Ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte.
• Das Gerät bzw. Teile des Gerätes nicht verändern.
• Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).

• Schalten Sie das Gerät ab und entnehmen Sie den Akku, vor:

• Reparaturarbeiten

• Wartungs- und Reinigungsarbeiten
  – Beseitigung von Störungen

– Beseitigung von Verstopfungen
- Transport
- Verlassen (auch bei kurzzeitigen Unterbrechungen) - ungewöhnlichen Geräuschen und Vibrationen

• Berühren Sie keine sich bewegenden gefährlichen Teile, bevor der Akku entnommen wurde und die beweglichen Teile vollständig zum Stillstand gekommen sind.
  ■ Pflegen Sie das Gerät mit Sorgfalt:

– Achten Sie darauf, dass die Luftöffnungen sauber sind.
- Halten Sie die Handgriffe frei von Öl und Fett. Befolgen Sie die Wartungsvorschriften.

■ Überprüfen Sie das Gerät auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob Teile beschädigt oder defekt sind.

• Überprüfen Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.

• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

⚠ Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.
⚠ Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.
⚠️ Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Weitere Sicherheitshinweise entnehmen Sie bitte der beigelegten Broschüre „Allgemeine Sicherheitshinweise für Akku-Werkzeuge“.

Verhalten im Notfall

■ Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an.
- Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

1 Gerätebeschreibung / Ersatzteile

Pos	Bezeichnung Bestell.-Nr.
1	Geräteeinheit
2	Blasrohr- Verlängerung 381313
3	Ein-/Ausschalter
4	Hauptschalter
5	Handgriff
6	Schutzgitter
7	Sicherheitsaufkleber 381311
8	Ladegerät 1,8 A 2	365500
9	Akku 2,0,Ah 2	365501
10	Akku 4,0 Ah 2	365503

Zusammenbau

Nehmen Sie den Laubbläser erst nach vollständigem Zusammenbau in Betrieb.

Blasrohr- Verlängerung montieren

Stecken Sie den Blasrohr- Verlängerung (2) auf die Geräteeinheit (1) bis es hörbar einrastet.

Inbetriebnahme

Akku

Die Li-Ionen-Akkus AP 40-4000 (Artikel-Nr. 365503) oder AP 40-2000 (Artikel-Nr. 365501) sowie das

Ladegerät ALG 40-1800 (Artikel-Nr. 365500) gehören nicht zum Lieferumfang und müssen separat erworben werden.

Verwenden Sie nur einen Original-Akku und das Original-Ladegerät.

Weitere Informationen zu den Akkus und dem Ladegerät entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“.

Akku einsetzen

Setzen Sie den Akku (9/10) in das Gerät ein.

Achten Sie darauf, dass der Akku soweit eingeschoben wird, bis er hörbar einrastet.

Ein-/Ausschalten

Stellen Sie vor jeder Inbetriebnahme sicher, dass die Einschaltsperre und der Ein- und Ausschalter vorschriftsmäßig funktionieren

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Das Gerät besitzt eine Sicherheitsschaltung, die ein unbeabsichtigtes Einschalten verhindert

Drücken Sie die grüne Taste des Hauptschalters (4)

Die LED leuchtet grün.

Ein-/Ausschalter (3) drücken und festhalten.

① Je stärker der Ein-/Ausschalter gedrückt wird, desto stärker bläst der Laubbläser.

⚠ Zum Schutz des Akkus schaltet sich das Gerät automatisch bei niedrigem Akkuladestand ab.

Betätigen Sie auf keinen Fall weiterhin den Ein-/Ausschalter, dies kann den Akku beschädigen.

i Laden Sie den Li-Ionen Akku auf (Betriebsanleitung „Akku“).

Ausschalten

Ein-/Ausschalter (3) loslassen.

Turbo-Modus

Das Gerät kann im Normalmodus oder im Turbomodus betrieben werden.

Das Gerät startet immer im Turbomodus.

5 Modus einstellen

Drücken Sie die grüne Taste:

Das Gerät läuft im Normalmodus.

Die mittlere Anzeige leuchtet grün.

→ Die Akkulaufzeit ist höher.

Drücken Sie die gelbe Taste:

Das Gerät läuft im Turbomodus.

→ Die Akkulaufleistung verringert sich.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie

▶ die „Sicherheitshinweise“
▶ die folgenden zusätzlichen Arbeitshinweise

Führen Sie vor Inbetriebnahme und regelmäßig während des Arbeitens folgende Überprüfungen durch. Beachten Sie die entsprechenden Abschnitte in der Betriebsanleitung:

Vor Arbeitsbeginn

• Überprüfen Sie vor jedem Gebrauch das Gerät auf eventuelle Beschädigungen
• Tragen Sie Ihre Schutzausrüstungen (Schutzbrille/-visier, Handschuhe, Gehörschutz, rutschfestes Schuhwerk, lange Hose, Haarnetz bei langen Haaren), um sich vor möglichen Verletzungen zu schützen.

• Sorgen Sie für einen sicheren und aufgeräumten Arbeitsplatz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich. (z.B. Steine).
  ■ Berücksichtigen Sie Umgebungseinflüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.
  – Setzen Sie das Gerät nicht dem Regen aus.

D

- Arbeiten Sie nicht bei schlechten Wetterbedingungen (z. B. Regen, Blitzgefahr). - Arbeiten Sie nur bei ausreichenden Sichtverhältnissen, sorgen Sie für gute Beleuchtung.

■ Stellen Sie sicher, dass:

• sich im Arbeitsbereich keine weiteren Personen oder Tiere aufhalten
• der Fußbereich frei von allen Fremdkörpern, Gestrüpp und Ästen ist.
  – hindernisfreies Rückweichen für Sie sichergestellt ist
• sicherer Stand gewährleistet ist
  – Handgriffe und Halterungen trocken und sauber sind.

■ Wir empfehlen vor dem Arbeiten:

– Rechen und Besen zum Lösen von Unrat zu verwenden.

– staubige Flächen leicht zu befeuchten.

Während der Arbeit:

• Zuschauer müssen einen Sicherheitsabstand von mindestens 5 m einhalten.
  ■ Verwenden Sie die vollständige Blasdüsenverlängerung, damit der Luftstrom nahe am Boden wirken kann.
  ■ Blasen Sie in Windrichtung
• Richten Sie das Blasrohr niemals auf die eigene Person oder andere Personen oder Tiere. Blasen Sie Gegenstände auch nicht in die Richtung, wo Personen oder Tiere stehen.
• Bewegen Sie das Blasrohr ausholend, langsam und gleichmäßig ein paar Zentimeter über dem Boden von einer Seite zur anderen Seite.

• Betreiben Sie das Gerät nur im Gehen, niemals laufen oder rennen.
• Vorsicht vor aufgewirbelten und herum fliegenden Gegenständen. Besonders gefährlich ist dabei der Rückstoßeffekt an Mauern oder Hauswänden.
• Schalten Sie das Gerät aus, wenn Sie Kies- oder Splitwege überqueren.
• Gelangen fremde Gegenstände in das Gerät oder das Gerät fängt an außergewöhnliche Geräusche oder Vibrationen zu machen, dass Gerät sofort ausschalten und zum Stillstand kommen lassen. Akku entnehmen und folgende Punkte durchführen:

– inspizieren Sie den Schaden

– lassen Sie beschädigte Teile ersetzen bzw. reparieren

– überprüfen Sie das Gerät und ziehen Sie lockere Teile fest

Hinweise zum Einsatz von Laubbläsern

i Laub früh entfernen! –

Es ist ratsam, Laub möglichst bei trockener Witterung und so schnell wie möglich nach dem Laubfall aufzunehmen. Nasses Laub stellt ein Problem dar. Ebenso Laub, das schon mit der Rotte begonnen hat, oder auf größeren Haufen lagert.

√ leichte und trockene Materialien, z. B. trockenes Laub und Gartenabfälle wie Gras, kleine Zweige und Papierstückchen.

X schwere Materialien, wie z. B. Metall, Steine, Äste, Tannenzapfen oder zerbrochenes Glas

Blasen Sie mit dem Gerät keine brennenden, explosiven oder rauchenden Gegenstände wie Zigaretten, Streichhölzer oder heiße Asche an

Blasen Sie keine Flüssigkeiten an, besonders keine brennbaren Flüssigkeiten wie Benzin. Benutzen Sie das Gerät auch nicht in der Nähe von solchen Stoffen.

Wartung und Reinigung

Vor jeder Wartungs- und Reinigungsarbeit

• Gerät ausschalten
• Stillstand der Gerätes abwarten
• Akku herausnehmen

Ersetzen Sie verschlissene oder beschädigte Teile aus Sichersgründen

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Darüber hinausgehende Instandsetzungsarbeiten dürfen nur vom Hersteller oder dem Kundendienst durchgeführt werden.

① Beachten Sie folgendes, um die Funktionsfähigkeit des Laubbläsers zu erhalten.

■ Entfernen Sie Staub und Verschmutzungen mit einem Lappen oder Pinsel
- Die Maschine nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.
- Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.

Lagerung

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort, der vor Frost geschützt ist, außerhalb der Reichweite von Kindern und unbefugter Personen auf.
• Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Maschine zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

Entnehmen Sie den Akku

Führen Sie eine gründliche Reinigung durch.

Überprüfen Sie das Gerät auf einwandfreien Zustand, damit nach einer längeren Lagerung eine zuverlässige Nutzung des Gerätes gewährleistet ist.

Weitere Informationen zu den Akkus und dem Ladegerät entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“.

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Mögliche Störungen

Vor jeder Störungsbeseitigung

• Gerät ausschalten
• Stillstand des Gerätes abwarten
• Akku herausnehmen

Problem mögliche Ursache Beseitigung
Motor läuft nicht an	→ Li-Akku leer→ Li-Akku nicht richtig eingesetzt→ Li-Akku zu kalt/warm→ Li-Ionen Akku, Motor oder Schalter defekt	→ Li- Akku laden→ Überprüfen, ob der Li-Akku hörbar eingerastet ist→ Li-Akku erwärmen/abkühlen lassen→ Akku, Motor oder Schalter von einer konzessionierten Elektrofachkraft oder vom Kundendienst überprüfen / reparieren lassen, bzw. durch Originalersatzteile ersetzen lassen
Laubbläser arbeitet mit Unterbrechungen	→ Externer/interner Wackelkontakt→ Ein-/Ausschalter defekt	→ wenden Sie sich bitte an den Kundendienst
Laubbläser arbeitet nicht mit voller Leistung	→ Gerät ist verstopft bzw. blockiert→ Li-Ionen Akku schwach→ Li-Ionen Akku defekt	→ Verstopfung beseitigen, evtl. Kundendienst→ Li-Ionen Akku laden (→ Anleitung Akku - „Akku laden“)→ wenden Sie sich bitte an den Kundendienst
Blasleistung pro Akku-Ladung zu gering	→ Akku nicht vollgeladen→ Akku hat Lebensdauer überschritten	→ Akku laden Li-Ionen Akku laden (Abschnitt „Akku laden“)→ Akku austauschen

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

0 82 22 / 41 47 08 - 603

0 82 22 / 41 47 08 - 605

0 82 22 / 41 47 08 - 607

0 82 22 / 41 47 08 - 612

0 82 22 / 41 47 08 - 613

0 82 22 / 41 47 08 - 628

Technische Daten

Laubbläser

Typ / Modell	LBC 40-60
Baujahr		siehe
Geeignet für Akku-Typ	Li-Ion 36 V
Geeignet für Akku-Kapazität 2000 mAh oder 4000 mAh
Blas-Luftstrom (max. Luftgeschwindigkeit) 216 m/s
Luftvolumen	^3 /min	13
gemessener Schallleistungspegel L_WA (nach Richtlinie 2000/14/EG)	98,4 dB (A)
garantierter Schallleistungspegel L_WA (nach Richtlinie 2000/14/EG)	100 dB (A)
Mess-Unsicherheit K_WA	3,0 dB (A)
Schalldruckpegel L_PA (nach Richtlinie 2000/14/EG)	89,2 dB (A)
Mess-Unsicherheit K_PA	3,0 dB (A)
Hand – Arm – Vibration	a_hd = 2,35m/s^2
Mess-Unsicherheit K	1,5 m/s^2
Gewicht (ohne Akku)	ca. 2,4 kg

i „Technische Daten“ des Akkus und des Ladegerätes entnehmen Sie bitte den jeweiligen „Betriebsanleitungen“.

Technische Änderungen vorbehalten!

Seriennummer: 000001 - 020000

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Burgau, 26.06.2018

i.A. J i.A. G. Koppenstein, Ledelse konstruktionsafdeling

- Der Benutzer ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

ATIKA GmbH – Technisch kantoor – Josef-Drexler-Str. 8

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Burgau, 26.06.2018

i.A.

i.A. G. Koppenstein

ATIKA GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Burgau, 26.06.2018

i.A.. i.A..G. Koppenstein, Designledning

Symboler på maskinen

Laubbläser LBC 40-60
