GEBRUIKSAANWIJZING MB 2 RT VIKING

Wie solte gemulcht werden? 19

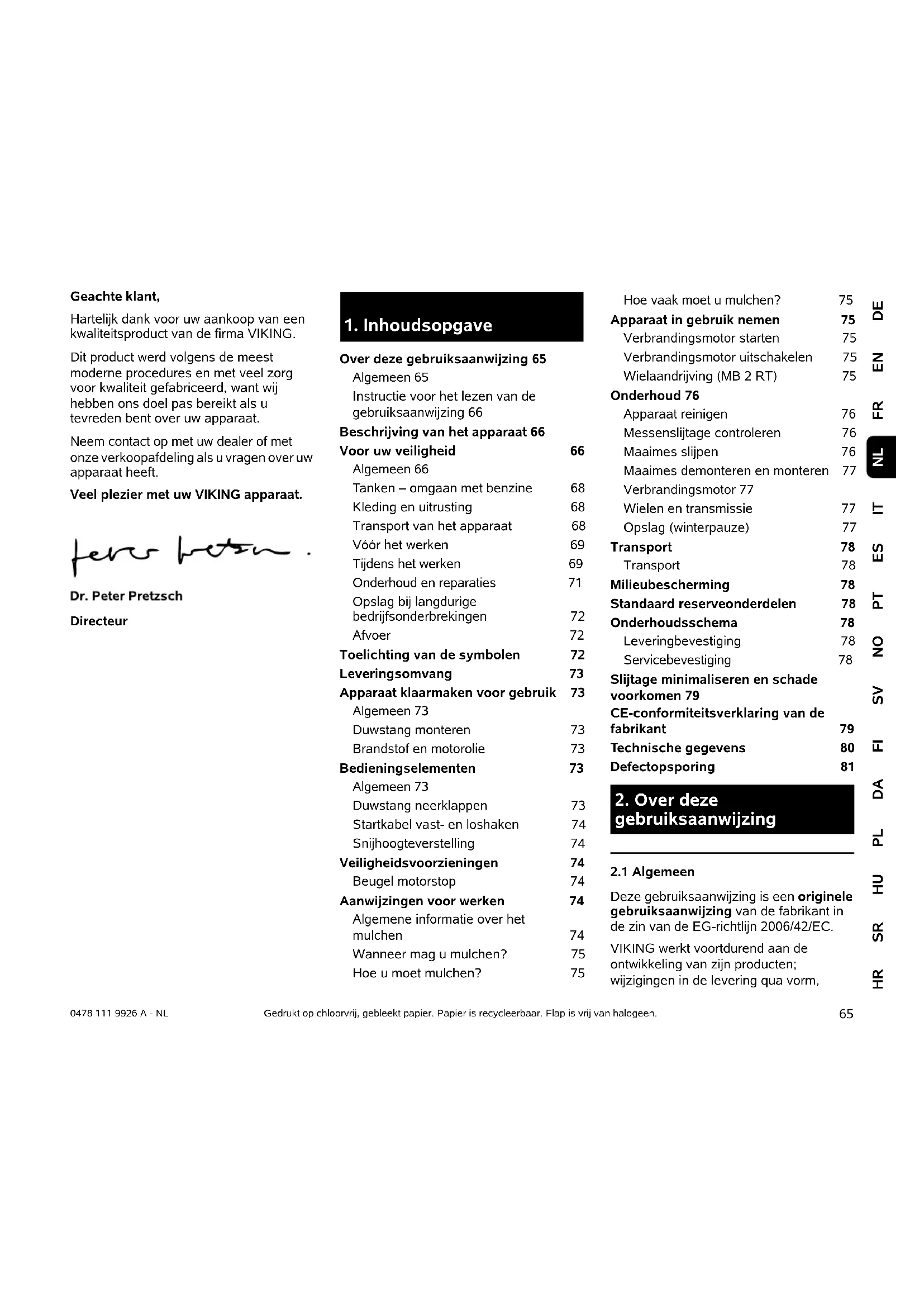

Hartelijk dank voor uw aankoop van een kwaliteititsproduct van de firma VIKING.

Dit product werd volgens de meest
moderne procedures en met veel zorg
voir kwaliteit gefabriceerd,want wij
hebben ons doel pas bereikt als u
tevreden bent over uw apparaat.

Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VKING apparatus.

Dr. Peter Pretzsch

Director

1. Inhoudsopgave

Over deze gebruiksaanwijzing 65

Algemeen 65

Instructie voor het lezen van de gebruiksaanwijzing 66

Beschrijving van het apparaat 66

Voor uwveiligheid 66

Algemeen 66

Tanken - omgaan met benzine 68

Kleding en uitrusting 68

Transport van het apparaat 68

Vórhetwerken 69

Tijdens het werken 69

Onderhoud en reparations 71

Opslag bij langdurige

bedrijfsonderbrekingen 72

Afvoer 72

Toelichting van de symbolen 72

Leveringsomvang 73

Apparaat klaarmaken voor gebruik 73

Algemeen 73

Duwstang monteren 73

Brandstof en motorolie 73

Bedieningselementen 73

Algemeen 73

Duwstang neerklappen 73

Startkabel vast-en loshaken 74

Snijhoogteverstelling 74

Veiligheidsvoorzieningen 74

Beugel motorstop 74

Aanwijzingen voor werken 74

Algemene informatatie over het mulchen 74

Wanneer mag u mulchen? 75

Hoe u moet mulchen? 75

Hoe vaak moet u mulchen? 75

Apparaat in gebruik nemen 75

Verbrandingsmotor starten 75

Verbrandingsmotor uitschakelen 75

Wielaandrijving (MB 2 RT) 75

Onderhoud 76

Apparaat reinigen 76

Messenslijtage controleren 76

Maaimes slijpen 76

Maaimedesmonteren en monteren 77

Verbrandingsmotor 77

Wielen en transmissie 77

Opslag (winterpauze) 77

Transport 78

Transport 78

Milieubescherming 78

Standaard reserveonderdelen 78

Onderhoudsschema 78

Slijtage minimalisieren en schade voorkomen 79

CE-conformiteitsverklaring van de fabrikant 79

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKING Werkt voortdurend aan de ontwikkeling van+zijn producten;

wijzigingen in de levering qua vorm.

techniek en uitvoering় aanrom voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

Kijkrichting bij gebruik links en rechts in de gebruiksanaanjijing: De gebruiker staat darüber het apparaat (werkstand).

Hoofdstukverwijzig:

Naar de desbeteffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzing maar een hoofdstuk: ( 4.)

Markeringen van tekstpassages:

De beschreiben aanwijzingen kennen zoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport-of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen möglich of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwjizing

Informatie voor een better apparaatgebruik en om een möglich oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbol koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Beugel motorstop
2 Beugel welaandrijving (MB 2 RT)
3 Stuur
4 Kabelgeber
5 Snelspanner
6 Kabelgeber
7 Snijhoogteverstelling anschter
8 Snijhoogteverstelling voor
9 Handgreep voor
0 Verbrandingsmotor
1 Primer (MB 2R)
12 kabelkip

MB 2 RC:1 St.

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in ache

wordengenomen.

Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen. Bewaar de

gebruksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

Deze veiligheidsmaatregelen zich onontbeerlijk voor uwveiligheid,maar deze opsomming is Nietuitputtend. Gebruik het apparaat altijd verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat.

Het apparaat mag alleen worden gebruikt door Personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zich. Elke gebruiker要去 voor de eerste ingebruiknamevragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.

Bij deze instructie要去 de gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist+zijn.

Levensgevaar door verstikking!

Verstikkingsgevaar voor kinderen bij het spelen met

verpakkingsmaterial. Houd verpakkingsmaterial alsijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zijn. De gebruksaanwijzing is onderdeel van het apparaat en moet.altijd worden meegegeven.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie heb. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kut

werken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Kinderen ofjongerenonder16jaarmogen de machine niet gebruiken.De minimumleeftijd van de gebruiker kan vastgelegd zijn inplaatselijke bepalingen.

Dit apparaat mag zich worden gezruikt door Personen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of door Personen zonder ervaring en/of zonder kennis, tenzij deze Personen onder toezurecht staan van[Iemand die voor hun verilgheid verantwoordelijk is of van wie men instructies m.b.t. het gezruik heeft ontvangen. Houd kinderen onder toezurecht om te voorkomen dat ze met het apparaat spelen.

Het apparaat is bedoeld voor privé gebruik.

Opgelet - Gevaar voor ongevallen!

De grasmaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot bevolg hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld Niet worden ingezet voor volgende werken (onvolledige opsomming):

• het trimmen van bosjes, heggen en struiken,
• het snoeien van rankgewas,
• gazononderhoud op dakbeplantingen en in bloembakken,

• het hakselen enklein hakken van boom- en heggensnoeisel,

• het schoonmaken van voetpaden (opzuigen, wegblazen),

• het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen.

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalte vakkundige montage van toebehoren die door VIKING zich goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie verralt. Neem voor informatatie over goedgekeurde toebehoren contact op met uw VIKINGvakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openerbare terreinen, parken, sportvelden, langus wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen! Een overmatige belasting door trillingen kan schade aan de

bloedsomloop en het zenuwstelsel
veroorzaken, vooral bij Personen met
circulatiestoornissen. Raadpleeg een arts
wanner er symptomen optreden die door
de trillingen zouden+kennen zich
veroorzaakt.

Deze symptomen treten voornamelijk op bij de vingers, handen of polsen en zich bijvoorbeeld (onvolledige opsomming):

• gevoelloosheid,
  -pi j n,
  slappe spieren,

-huidverkleuringen,
- onaangenaam kriebelen.

4.2 Tanken - omgaan met benzine

Levensgevaarlijk!

Benzine is gifting en in hoge mate ontylambaar.

Bewaar de brandstofuitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans altijd goed erop en draai de dappen stevig vast. Om veiligheidsredenen要去en defecte afsluitingen worden verrangen.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te sloan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding konnen komen om eruit te drinken.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook nicht tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en LAST deze afkoelen.

De benzine moet voor het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hetemachine mag de tankdop Niet worden geopend en mag er geen benzine worden bijgevuld.

Vul de brandstoftank Niet geheel, maar slechts tot ca. 4 cm onder de rand van de vulpijp, zodate brandstof ruimte heeft omuit te zetten.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor Niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden afgeveegd.

Verwissel van kleding als er benzine op is gemorst.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.

Als de tank要去 worden geleegd,要去 dit in de buitenlucht worden uitgevoerd.

4.3 Kleding en utrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of

bijvoorbeeld op sandalen.

Bij onderhouds-en
reinigingswerkzaamheden en
tijdens het vervoer van de
machine ook telkens stevige

handschoenen dragen en langhaar samenbinden en bedekken (hoofddoek, muts enz.).

Bij het slijpen van het maaimes moet algid een geschikte veiligheidsbril worden gedragen.

De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.

Draag nooit loses kledingstukken die aan draaiende onderdelen (bedieningshendel) können blijven hangen - ook geen sieraden, geen stropdassen en geen sjaals.

4.4 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat Niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotoruit,That de messen uitlopen en trek de bougiestekker los.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak het apparaat op het laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, touwen, enz.).

Maaiimes bij het optillen en dragen nicht aanraken.

Raadpleeg de informatie in het hoofdstuk "Transport". Daar wordt beschreiben hoe het apparaat op te tilen of vast te sjorren is. ( 13)

Houd u bij het transport van het apparaat aan deplaatselijke voerschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

4.5 Vóor het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werkden die gebruiksaanwijzing kennen.

Controleer het brandstofsystem vór
ingebruikname van het apparaat op
lekkage, met name de zichtbare
onderdelen, zoals bijv. tank, tankdop,
slangverbindingen. Verbrandingsmotor bij
lekkage of schade Niet starten -

Brandgevaar!

Apparaat voor ingebruikname door vakhandelaar latent repareren.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Controleer het complete terrein waarop de machine worden gezruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog hunnen worden geslingerd. Hindernissen (b.v. boomstromken, wortels) hunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Markeer daarom voor het maien alle in het gazon verborgen vreeinde voorwerpen (hindernissen) die nicht verwijderd+kennen worden.

Vervang voordat u het apparaat gebruikt defecte en alle andere versleten en beschadigde delen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen. Stickers en alle verdere verwangingsonderdelen zich verkrijgbaar bij uw VKING vakhandelaar.

Voor het gebruik van het apparaat dient men te controleren of de bougiestekker goed vastzit op de bougie.

Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controllerer voor elk gebruik:

• of het apparaat volgens de voorschriften is gemonteerd.
• of het snijgereedschap en de complete snij-eenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberispelijke staat+zijn. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren) alsook slijtage. ( 12.2)
• of de tankdop goed vastgeschroefd is.
• of de tank en de brandstofveroerende delen en de tankdop in onberispelijke staat+zijn.
• of de veiligheidsvoorzieningen (bijv. motorstopbeugel, behuizing, duwstang, bescherming) in perfecte toestand zich en�n behoren functioneren.
• of de oliedop goed opgeschroefd is.

Indien nodig de nooodzakelijke werkenuitvoeren of toevertrouwen aan devakhandelaar. VIKING beveelt de VIKINGvakhandelaar aan.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen nicht worden verwijderd of overbrugd. In het bijzonder de motorstopbeugel nooit aan de duwstang vastzetten (bijv. door affinden).

Opgelet - kans op letsel! Houd handen of voeten nooit gegen ofonder draaiende onderdelen.Raak het

ronddraaiende mes nooit aan.

Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. De duwstang moet steeds goed gemonteerd zich en mag nicht veranderd worden. Gebruik het apparaat nooit met neergeklapte duwstang.

Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).

Werk alleen bij daglicht of bij goede kunstverlichting.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去er bijzonder voorzichtig worden gewerkt.
Indien möglich het apparaat Niet op een vochtige ondergrond gebruiken.

Uitlaatgassen:

Levensgevaar door vergiftigng!

Stop onmiddelijk met werkden bij misselijkheid, hoofdpijn, zichstoornissen (b v. blikvernauwing), slecht horen, duizeligheid of een verminder concentratievermogen. Deze symptomen kuren onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.

Het apparaat genereert giftige
uitlaatgassen zodra de
verbrandingsmotor is
ingeschakeld. Deze gassen

bevatten gifting koolmonoxide, een kleur

en reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werkung worden gezet.

Starten:

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". ( 11.)

Houd uw voeten op voldoende afstand van het snijgereedschap.

Bij het starten mag het apparaat nicht worden gekanteld.

Bij het starten mag de beugel voor wielaandrijving Niet bediend worden.

Werken op hellingen:

Hellingen altijd in de dwarsrichting, nooit in de lengterrichting bewerken.

Als de gebruiker bij het maaien in

langsrichting de contrôle verliest over de grasmaier kan hij overreden worden door het maaiende apparaat.

Wees bijzonder voorzichtig als u op een helling vanrichting verandert.

Let steeds op een goede stand bij hellingen en vermijd om met het apparatus te werken op zeer sterke hellingen.

Om veiligheidsredenen mag het apparaat Niet op hellingen steiler dan 25^ (46,6%) worden gezrukt. Kans op letsel!

Een stijging van de helling van 25^ betekent een verticale stijging van 46,6cm bij een horizontale lengte van 100 cm.

Voor gegarandeerd voldoende smering van de verbrandingsmotor要去en bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.

Werken:

Gevaar voor letsel!

Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.

Probeer nicht om het mes te inspecteren zolang de grasmaier werkt. Het

ronddraaiende mes kan letselveroorzaken.

Werk alsstipkapvoets en ga bij het werken met het apparaat vooral nicht rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struiikelen,uitglijden enz.

Wees bijzonder voorlichtig als u het apparaat omdraait of maar u toe trekt.

Struikelgevaar!

Gebruik het apparaat uiterst behoedzaam wanneer u in de buurt van vuilnishopen, sloten en dijken werk. Houd met name voldoende afstand tot dergelijk gevarenzones.

U moet om in het gras verborgen voorwerpen heenrijden (beregeningsinstallaties, palen, waterkranen, fundamenten, stroomkabels enz.). Rijd nooit over dergelijkke voorwerpenBeen.

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Schakel de verbrandingsmotoruit,laat het werkgereedschap tot stilstand komen en trekde bougiestekker eruit,

• wonneer u het apparaat verlaat of als het apparaat zonder toezicht is,
• voordat u bijtankt. Tank alleen wanner de verbrandingsmotor volledig is afgekoeld.

Brandgevaar!

• voordat u blokkades opheft of verstoptingen in de maaiwerkbehuizing verwijdert,
• voordat u het apparaat optilt en draagt.
• voor dat u het apparaat transporteert,
• voor het werkken aan het maaimes wordt aangevat,
• voordat het apparaat getest of gereinigd worden of voordat sommige werken uitgevoerd worden (bijv. omklappen van de duwstang),
• wonneer een vreemd voorwerp geraakt werk of als de grasmaaier abnormaal hard begint te trillen. Controller in deze gevallen het apparaat, in het bijzonder de snijeenheid (messen, messenas, mesbevestiging), op beschadigingen en voer deoodzakelijkhe herstelingen uit voordat u het apparaat opnieuw start en ermee gaat werken.

Kans op letsel!

Hard trillen wijst meestal op een storing.

De grasmaier mag met name nicht worden gebrukt als de messenas beschadigd of verbogen is of als het maaimes beschadigd of verbogen is.

Laat de nooodzakelijkke herstellingen door een vakman - VIKING beveelt de VIKING vakhandelaar aan -uitvoeren, indien u Niet over denodige kennis beschikt.

Schakel de verbrandingsmotoruit,
-wonneer u het apparaat van enaar het te bewerken gazon duwt,
- voordat u het apparaat over een nicht met gras begroeide ondergrund gaat duwen,
- wanneer het apparaat voor het transport gekanteld moet worden,
- voor u de snijhoogte aanpast.

4.7 Onderhoud en reparations

Plaats het apparaat voorafgaand aan reinigings-, instel-, reparatie- en

onderhoudswerkzaamheden op

een stevige,vlakke ondergrund, schakel de verbrandingsmotor uit en LAST deze afkoelen en trek de bougiestekker eruit.

Kans op letsel door het maaimes!

Door aan de startkabel te trekken krijt het werkgereedschap een draaibeweging. Houd alttijd voldoende afstand tot het maaimes, in het bijzonder de handen en de voeten, wonneer u aan de startkabel trekt.

Vooral voor werkzaamheden rond de verbrandingsmotor, het uitlaatspruitstuk en de geluiddempo, het apparatusaat eerst latent afkoelen. De temperaturen+kennen tot 80^ eneer oplopen.Kans op brandwonden!

Direct contact met motorolie kan gevaarlijk zich, ook mag motorolie nicht worden gemorst.

VIKING adviseert het bijvullen resp.
verversen van motorolie door een VIKING
vakhandelaar te lately uitvoeren.

Reiniging:

Na gebruik要去 het gehele apparaat zorgvuldig worden gereinigd. ( 12.1)

Maak de aangekoeke resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.

Gebruik nooit hagedrukreinigers en reinig het apparaat Niet onder stromend water (bijv. met een tuinslang).

Gebruik geen agressieve
reinigungsmiddelen. Dergelijkke
reinigungsmiddelen nutzen kunststoffen
en metalen zodenig beschadigen dat deveiligheid van uw VIKING apparatus
wellicht in het geding komt.

Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondon de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uistromend vet.

Onderhoudswerkzaamheden:

Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing
worden vermeld. Alle andere
werkzaamheden dient u door uw
vakhandelaar te lately uitvoeren.
Neem.altijd contact op met uw

vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt. VIKING raadt aan

onderhoudswerkzaamhedenen reparatiesuitsluitend door de VIKING vakhandelaartelatenuitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zichtoegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij VXen contact op met een vakhandelaar.

Originele VIKING gereedschappen,
accessoires en verrangingsonderdelen
zijn wat betreft hun eigenschappen optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING verrangingsonderdelen zich herkenbaar aan het VIKING
onderdeelnummer, het VIKING logo en eventuele het VIKING symbol op de onderdelen. Opkleine onderdelen kan ook alleen het teken staan.

Om veiligheidsredenen moeten brandstofvervoerende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geinspecteerd en indien nodig door een erkende monteur worden verrangen (VIKING raadt de VIKING vakhandelaar aan).

Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VKING vakhandelaar door{nieuwe originele stickers worden verrangen.Let er bij het

vervangen van een onderdeel door een新产品 onderdeel op dat het新产品 onderdeel van bezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met ditke werklandschoenen en met de uiterste voorzichtigheid.

Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouteen en schroeven, en zeker de mesbout goed+zijn vastgedraaid.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen要去en om veiligheidsredenen direct worden verrangen, omervoortezorgendat demachine altijd inveilige staat is.

Wijzig de instellenen van de verbrandingsmotor nooit en jaag deze Niet over+zijn toeren.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en deze weeer meteen en correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimteplaatst.

Laat het apparaat volledig afkoelen voor dat u het bedekt.

Bewaar het apparaat met een lege tank en de brandstofvoorraad in een aflsuitbare en goed geventileerde ruimte.

Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Als de tank moet worden geledigd Zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te lately draaien).

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Apparaat alleen met uitgetrokken bougiestekker bewaren.

Sla het apparaat in een veilige staat op.

4.9 Afvoer

Afvalproducten zoals verbruike olie of brandstof, verbruike smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zich slecht voor mensen en dieren en+kunnen het milieu beschadigen en moeten derhalve deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder om ongevalten te voorkomen vooral de bougiekabel, maar de tank leeg en tap de motorolie af.

Kans op letsel door het maimes!

Laat ook een grasmaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en in het bijzonder het maaimes algijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op!

Lees voor inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel!

Houd andere Personen uit deGeVarenzone.

Kans op letsel!

Voorwerkzaamheden aan het snijgereedschap en onderhoud- en reinigingswerkzaamheden de bougiestekker eruit trekken.

Kans op letsel!

Houd handen en voeten uit de buurt van de messen!

De snijvoorziening loopt na het uitschakelen nog een aantal seconden na (rem van de verbrandingsmotor/messenrem).

MB 2 RT:

Verbrandingsmotor starten.

Verbrandingsmotor regelen.

Wielandrijving inschakelen.

6. Leveringsomvang

Pos. Omschrijving Stk.

A Basisapparaat met stuur 1

• Gebruikershandleiding 1
• Gebruikershandleiding 1

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

Gevaar voor letsel

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uw verilgheid' in acht. ( 4.)

• Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

7.2 Duwstang monteren

Duwstang (1) voorzichtig omhoog klappen, en er waar bij op letten dat de kabels Niet geklemd geraken.
- Vooraf gemonteerde snelspanner (2) vastdraaien (hij dient ongeveer een draai van schroefdraaduitsteken) en waar boven klappen.

Montage controlleren

• De snelspanners (1) dieren zo stevig aangetrokken te zich dat ze nauw aansluiten op de duwstang en het bovenstuk duwstang vast verbonden is met onderstuk duwstang. Als de duwstang Niet vast gemonteerd zit, of wanner de snelspanners Niet juist zitten, de snelspanners openklappen en door uitdraaien en opnieuw indraaien.Deze correct regelen.
• De juiste positie van de kabels (2, 3) en de kabelklemmen (4, MB 2 RC) controleren.

7.3 Brandstof en motorolie

Voorkom schade aan het apparaat!

Vul voor de eerste start motorolie bij. Voor het vullen met motorolie en tanken een aangepast vulhulpstuk (bijv. trechter) gebruiken.

Motorolie:

Gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing van de verbrandingsmotor.

Controleer de inhoud regelmatig (zie

gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie Niet onder of boven het juiste peil komt te staan.

Olietankdop voor het in gebruik nemen van de verbrandingsmotor goed vastschroeven.

Brandstof:

Advies:

Verse merkbrandstoffen, Loodvrijne benzine.

Gegevens over de brandstoffkwaliteit (octaangetal) vindt u in de gebruiksaanwijzing van de verbrandingsmotor;

8. Bedieningselementen

8.1 Algemeen

Gevaar voor letsel

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw voiligheid' in acht. ( 4.)

• Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

8.2 Duwstang neerklappen

De duwstang kan neergeklapt
worden omplaatsparend te
vervoeren of op te slaan.

Gevaar op klemmen!

Door het loseen van de snelspanners kan de duwstang ongecontroleerd neerklappen.

Hou daemon de duwstang steeds met een hand vast, verwijl u de bevestiging losmaakt.

• De verbrandingsmotor uitschakelen en de bougiestekker uittrekken. (⇒ 11.2)
• Startkabel verwijderen. ( 8.3)
• Snelspanner (1) links en rechts openen en de duwstang (2) voorzichtig maar voor buigen.

8.3 Startkabel vast-en loshaken Vasthaven

• Bougiestekker uitt de verbrandingsmotor trekken.
• Motorstopbeugel (1) maar de duwstang drukken en vasthonden.
  Startkabel (2) langzaam eruit trekken.
• Motorstopbeugel (1) loslaten en startkabel (2) in de startkabelgeleiding (3) inhaken.
  Bougiestekker aansluiten.

Loshaken

• Bougiestekker uitt de verbrandingsmotor trekken.
• Startkabel (2) uit de kabelhouser (3) loshaken.

8.4 Snijhoogteverstelling

Gevaar op letsel!

Voor het instellen van de snijhoogte de verbrandingsmotor uitschakelen.

Er können 4 verschillende snijhoogtes tessen 28mm en 85~mm ingesteld worden.

Stand 1 = dekleinstesnjhoogte

Stand 4 = de grootste snijhoogte

A Gevaar op letsel!

Deinstalling op de Vooras en deachtena moetdezelfdezijn.

1Snijhoogte ache ter instellen

• De gewenste snijhoogte met dechterste as (1) instellen.
  Hiertoe het apparaat met een hand ondersteunen en de achteras eerst op een zijde, en dan op de andere zijde in de gewenste stand zetten.
  Daarbij moet u erop letten dat links en rechts indezelfde stand staan (achteras staat parallel met de behuizing).

2 Snijhoogte voor instellen

MB2RT:

Hendel van de snijhoogteregeling (2)
naar buiten drukken, in de gewenste
stand zetten en lien inklikken.

- MB 2 RC, MB 2 R:

De gewenste snijhoogte met de voorste as (3) instellen.

Hiertoe het apparaat met een hand ondersteunen en de vooras eerst op een zijde, en dan op de andere zijde in de gewenste stand zetten. Daar bij moet u erop letten dat links en rechts indezelfde stand staan (vooras staat parallel met de behuizing).

9. Veiligheidsvoorzieningen

Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdeveiligheidsvoorzieningen uitgevoerd.

Gevaar voor letsel!

Bij een eventuele defect aan een van de veiligheidsvoorzieningen mag de machine Niet in bedrijf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

9.1 Beugel motorstop

De grasmaier is voorzien van een motorstop-toestel.

Tijdens het gebruik worden na het loslaten van de motorstopbeugel de verbrandingsmotor uitgeschakeld. De verbrandingsmotor en de maaimessen komen binnen 3 seconden tot stilstand.

Kans op letsel!

Indien de uitlooptijd van de messen groter is, dan mag u het apparaat Niet verder gebruiken en moet u het waar de vakhandelaar brengen.

Meten van de naloootijd

Na het starten van de verbrandingsmotor draaien de messen en is er een windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten.

10. Aanwijzingen voor werken

10.1 Algemene informatie over het mulchen

Bij het mulchen worden het afgesneden gras door een speciale geleiding van de luchtstroom bij de messen meerdere

malen versnipperd en daarna wee terug in de grasnerf geblazen. Het maaigoed blijft op het gazon liggen.

Effect

Rottend grasafval geeft organische voedingsstoffen aan de bodem terug en dient zo als natuurlijke mest.

Voordelen

Het ledigen van de grasopvangbox en afvoeren van maagood valt weg. De groei van onkruid vertraagt en aanzienlijke hoeveelheden mest hunnen bespaard worden.

10.2 Wanner mag u mulchen?

VIKING beveelt aan alleen bij een droog gazon en bij Niet te hoog gras te mulchen. Bij te hoog gras moet het gazon in tweer rondes worden gemaad. ( 10.3)

Voorzichtig!

Bij een te lage snijhoogte of een nat gazon kan de behuizing verstopt raken en het mes blokkeren!

10.3 Hoe u moet mulchen?

Voorwaarden voor een fraai mulchresultaat:

• De optimale snijdhoogte instellen: Enderde van de grashoogte za afgesneden worden.
• goed geslepen messen gebruiken.
• Maairichting variëren en ervoor zorgen dat de maaibanen elkaar overlappen.

Werkwijze bij hoog gras

Bij hoog gras moet het gazon in twee rondes worden bewerkt.

Eerste ronde:

Het gazon wordt op de hoogste snijhoogte voorgemaaid.

Tweede ronde:

12 tot 24研究成果 deeerste ronde haaks op de eerste maairichting op de gewenste grashoogte mulchen.

10.4 Hoe vaak moet u mulchen?

Door regelmatig te mulchen en het gras kort te houden, krijgt u een moot en dicht gazon.

Belangrijkste groeperiode:

Lente:

min. 2-x per week mulchen.

Zomer en herfst:

min. 1-x per week mulchen.

11. Apparaat in gebruik nemen

11.1 Verbrandingsmotor starten

Schade aan het apparaat vermijden!

De verbrandingsmotor Niet in hoog gras of in de laagste snijhoogte starten. Dit maakt het opstarten moeilijker.

Na het opstarten werkdt de verbrandingsmotor dankzij de vaste aandrijfsnelheid steeds met optimaal toerental.

Opstartemetkoudeverbrandingsmotor.

Enkel bij MB 2R:

Primer (1) driemaal indrukken.

• Beugel motorstop (2) maar de duwstang drukken en houden.
• Startkabel (3) langzaam uittrekken tot de compressieweerstand. Aansluitend krachtig en snel tot de volledige armlenge doortrekken. Startkabel (3) langzaam terug latenteren, zodate opgerold kan worden.

Deze actie opniew uitvoeren tot de verbrandingsmotor aanslaat.

Opstartemetwarveverbrandingsmotor:

Schade aan het apparatus vermijden!

Bij een warmer verbrandingsmotor dient deprimer Niet更是 ingedrukt te worden.

Hou er wel rekening mee, dat bij verzier koud waar de verbrandingsmotor snel kan afkoelen.

• Opstarten zoals met koude verbrandingsmotor.

Enkel bij MB 2R:

Het indrukken van de primer (1) valt weg.

11.2 Verbrandingsmotor uitschakelen

• De motorstopbeugel (1) loslaten.

De verbrandingsmotor en de maïmessen komen binnen de 3 seconden tot stilstand.

11.3 Wielaandrijving (MB 2 RT)

Aanwijzing

Het model MB 2 RT hebts een voorwielaandrijving.

Wielandrijving inschakelen

Verbrandingsmotor starten. ( 11.1)
- Beugel welaandrijving (1) maar de duwstang trekken en houden.

De welaandrijving worden geactiveerd en de grasmaaier zet zich vooruit in beweging.

2Wielaandrijving uitschakelen

• Beugel welaandrijying (1) loslaten.

De welaandrijving worden gedesactiveeerd en de grasmaier blijf staan.

De verbrandingsmotor en het mes blijvenverder draaien.

12. Onderhoud

Kans op letsel!

Voordat u aan onderhouds-- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk "Voor uweiligkeit" ( 4.) , in het bijzonder de paragraaf "Onderhoud en reparations" ( 4.7) , zorgvuldig te lezen en alle veiligheidsinstructies op te volgen.

Voor alle onderhoud-en reinigingswerkzaamheden het apparaat lately afkoelen en de bougiestekker eruit trekke

Jaarliks onderhoud door de vakhandelaar:

De grasmaier要去 elk一年多 door een vakhandelaar worden geinspecteerd. VIKING beveelt u de VIKING vakhandelaar aan.

12.1 Apparaat reinigen

Onderhoudsinterval:

Na ieder gebruik.

Gevaar op letsel!

De verbrandingsmotor uitschakelen, apparaat lately afkoelen en de bougiestekker uittrekken. Alvorens het apparaat in de reinigingsstand te plaatsen dient men de brandstoffank te ledigen (leegrijden).

Apparaat in de reinigingsstand plaatsen

• Snelspanners (1) openen en de duwstang (2) maar afterward kantelen.
• Apparaat voor opheffen en zoals afgebeeld in de reinigingsstandplaatsen.

12.2 Messenslijtage controlleren

Onderhoudsinterval:

Voor elk gebruik.

Gevaar op letsel!

Messen slijten sterk verschillend, afhankelijk van deplaats van gebruik en inzetduur. Als u het apparaat op een zandige ondergrond of dikwijls in droge omstandigheden inzet, is dit zwaarder voor het mes en verslijt het sneller dan gemiddeld.

Een versleten mes kan afbreken en zware letsels veroorzaken. De instructies voor het mesonderhoud要去en dus steeds in acheort worden genomen.

Testprocedure

Apparaat in de reinigingsstand plaatsen. ( 12.1)
- Messen (1) reinigen en op beschadigingen (kerven of scheuren) controleren.
Mesdikte (A) op meertere plaatsen met een schuifmaat (2) nameten.
- Terugslijk (B) nameten. Hiervoor een lat (3) aan de meskant vooraanplaatsen zoals afgebeeld.

Slijtagegrenzen

De mesdikte (A) moet op elke plaats tenminste 2 m m bedragen. De belangrijksteplaatsen zich aangeduid op de afbeeling.

De snijkanten mogen bij het scherpen maximaal tot op 5 mm - afstand (B) (terugslijp) - teruggeslepen worden.

12.3 Maimes slijpen

Indien u Niet over de juiste kennis of hulpmiddelen beschikt, raden wij aan de messen te lately slijpen door een vakman.

Bij een onjuist geslepen mes (verkeerde slijphoek, onbalans enz.) komt de goede werkking van het apparaat in het gedrang.

Aanwijzingen voor het slijpen

Maaimedesmonteren. ( 12.4)
- Het maaimes koelen tijdens het slijpen, bijv. met water.
Het mes mag nicht blauw worden, odomat anders de snijresultaten minder worden.
- Slijp het maaiimes gelijkmatig om vibratie door onbalans te voorkomen.
- Met een hoek van 30^ slijpen.
- Slijtagegrenzen ( 12.2) aanhouden.

12.4 Maaimes demonteren en monteren

Gevaar op letsel!
Enkel met
handschoenen werken.

Het maaimes moet verwangen worden als er kerven of scheuren zichtaar+zijn of wonneer een slijtagegrens ( 12.2) bereikt wordt.

Demontage

• Maaimes (1) vasthouden en mesbout (2) losdraaien.
• Mesbout (2), borgring (3) en maaimes (1) wegnemen.

Montage

• Steunvlak van het mes en mesbus (4) reinigen.
• Mesbout (2) met Loctite 243 inwrijven.

Maaiimes (1) zoals aufgebeeld op de mesbus (4) plaatsen.
Borgring (3) zoals afgebeeld opleggen en met de mesbout (2) met 60 - 65 Nm vastdraaien.

A Gevaar op letse!

Het voorgeschreveen
aandraaimoment van de mesbout
moet worden gerespecteerd.
De borgring (3)要去 bij elke
mesmontage vernieuwd worden.
De mesbout(2)要去 bij elke
meservanging vernieuwd worden.

12.5 Verbrandingsmotor

Onderhoudsinterval:

zie gebruiksaanwijzing verbrandingsmotor.

Algemene aanwijzingen:

Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor in acht.

Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te verrangen.

Voor de aanbevolen oliewissel-intervallen en informatatie over motorolie en de vulhoeveelheid olie verwijzen wij u ook maar het punt van de verbrandingsmotor in de gebruiksaanwijzing.

De koelvinnen要去en alkijd schoon worden gezhonden om een goede koeling van de verbrandingsmotor te garanderen.

12.6 Wielen en transmissie

De lagers van de wielen zijn onderhoudsvrij.

De transmissie is onderhoudsvrij.

12.7 Opslag (winterpauze)

Neem bij een langere stilstand van de machine (winterpauze) de volgende punten in ache:

Maak alle onderdelen aan de buitenkant van de machine zorgvuldig schoon.
- Smeer alle bewegende delen goed in met olie of vet.
- Ledig de brandstoftank en de carburator (bijv. door leeg te rijden).
- Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3cm^3 motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor een paar keer zonder bougie doordraaien (aan de startkabel trekken).

Brandgevaar!

Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van de bougieopening.

• Bougie terug inschroeven (zie gebruiksaanwijzing verbrandingsmotor).
• Ververs de olie (zie gekruiksaanwijzing verbrandingsmotor).
• Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat algijd buiten het bereik van kinderen.

13. Transport

13.1 Transport

Kans op letsel!

Lees voor het transport het hoofdstub "Voor uw veiligheid" en volg de instructies op. ( 4.4) Draag het apparaat alleen met behulp van iemand anders. Draag steeds geschikte beschemkleding (veiligheidsschoenen, werkhandsschoenen). Voor het optillen of transporteren, de bougiestekker lostrekken.

Apparaat heffen of dragen

• Duwstang gemonteerd: Apparaat aan de handgreep voor (1) en aan de duwstang (2) vastgrijpen.
  Duwstang neergeklapt: Apparaat aan de handgreep voor (1) en aan het onderstuk duwstang (3) vastgrijpen.

Apparaat transporteren

Apparaat enkel op een zuivere, vlakke laadbodem, op alle 4 wielen staand vervoeren.
Apparaat met aangepaste bevestigingsmiddelen beeiligen gegen verschuiven. Koorden of gordels aan de handgreep voor (1) en aan het onderstuk duwstang (3) bevestigen.

Grasresten horen nicht in de vuilnisbak, maar要去en wordenGPComposteerd.

De verpakkingen, het apparaat en de accessoires zich met

recycleraar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen.

Daarom moet het apparaat na afloop van de gebruikelijkke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatie in het hoofdstuk 'Afvoeren' ( 4.9)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

15. Standaard reserveonderdelen

Maaimessen (mulchmessen)

6357 702 0101

Mesbout

90083199028

Borgring

00007026600

De bevestigingselementen van het maaimes (b. v. mesbout, borgring)要去en bij de verwangng van een mes of bij een mesmontage vermieuwd worden. Vervangingsonderdelen zich bij de VKING vakhandelaar verkrijgbaar.

16. Onderhoudsschema

Volgende onderhoudsbeurt

Datum:

16.2 Servicebevestigting

Geef deze gebruiksaanwijzing aan 16 uw VKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

17. Slijtage minimisieren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Grasmaiers met benzinemotor

De firma VKING aanvaardt in geen geval aansprakelijkheid voor materiele schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het Niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van Niet toegestane montage- of reserveonderdelen optreden.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VKING apparatus te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zich ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hiertoe behoren ondermeer:

• maaimes
  -V-riemen (MB 2 RT)
• Banden

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het VIKING apparatusaat要去 zo zorgvuldig möglichk worden gebruikt, onderhoden en opgeslagen, Zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veriligeids-, bedienings- en

onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zichverantwoordelijk.

Dit geldt met name voor:

• Niet door VKING toegelaten productwijzigingen.
• het gebruik van brandstoffen Niet door VIKING toegelaten (smeermiddelen, benzine en motorolie, die gegevens van de fabrikant).
• Het gebruik van gereedschappen of toebehoren die nicht voor het apparaat zichn goedgekeurd, zicht geschikt zichn of van een minder goede kwaliteit zichn.
• Niet reglementair gebruik van het product.
• gebruik van het product bij sport-of wedstrijdevenementen.
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze
onderhoudswerkzaamheden nicht door de
gebruiker zich kann worden uitgevoerd,
moeten deze aan een vakhandelaar
worden overgedragen.

VIKING raadt aan
onderhoudswerkzaamheden en reparaties
uitsluitend bij de VIKING vakhandelaar te
laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden nicht uitgevoerd, dan kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hieroe behoren onder andere:

corrosie en andere gevolgschade door ondeskundige opslag.
- beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.
- beschadigingen door nichtijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds-of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.

18. CE-conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Grasmaier, handgeduwd met verbrandingsmotor (MB)

Merk: VIKING

Type: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

Serienummer

6357

stemt overeen met volgende EU richtlijnen:

Het product is ontwikkeld in overeenstemming met volgende normen: EN ISO 5395-1, EN ISO 5395-2

Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

MB 2.2 R:

Gemeten geluidsniveau: 92,0 dB(A)

Gewaarborgd geluidsniveau: 94 dB(A)

Gemeten geluidsniveau: 92,5 dB(A)

Gewaarborgd geluidsniveau: 94 dB(A)

Langkampfen, 2015-01-02 (JJJJ-MM-DD)

VIKING GmbH

Hoofd Onderzoek en Productontwikkeling

bouwwijze verbrandingsmotor

Snijssystem Messenbalk

Snijbreds 46 cm

Startsystem Trekkoord

Veiligheidvoorziening Motorstop

Aandraaimoment

mesbout 60 - 65 Nm

Wiel-0 voor 200 mm

Wiel-0 ache 200 mm

Snijhoogte 28 - 85 mm

Volgens richtlij

2000/14/EC:

Gewaarborgd

geluidsniveau LwAd 94 dB(A)

Volgens richtlij

2006/42/EC:

Geluidsdrukniveau

op de werkplek LpA 81 dB(A)

Onzekerheid K_pA 2 dB(A)

MB 2.2 R

Motortype B&S 450-serie

Nominal vermogen 1,6-2900

bij nominaal toerental kW - omw/min

Cylinderinhoud 125 ccm

Brandstoftank 0,81

Toerental van het

snijssysteme

2900omw/min

MB 2.2 R

Aangegeven trillingsemissiewaarde volgens EN 12096:

Gemeten waarde

ahw 7,00 m/s2

Onzekerheid Khw 2,80 m/s²

Meting volgens

EN 20643

L/B/H 124/49/100 cm

bij nominaal toerental kW - omw/min

Cylinderinhoud 149 ccm

Brandstoftank 1,4 I

Toerental van het

snijssystem 2800omw/min

Aangegeven tril

lingsemissiewaarde

volgens EN 12096:

Gemeten waarde

a_hw 5,00 m/s²

Onzekerheid Kbw 2,50 m/s2

Meting volgens

EN 20643

L/B/H 124/49/100 cm

Gewicht: 26 kg

MB 2.2 RT

Motortype Kohler XT675

Nominalvermogen 2,2-2800

bij nominaltoerental kW-omw/min

Cylinderinhoud 149 ccm

Brandstoftank 1,4 I

Toerental van het

snijssystem 2800omw/min

MB 2.2 RT

Aangegeven trilingsemissiewaarde volgens EN 12096:

Gemeten Waarde

ahw 5,90 m/s2

Onzekerheid K_bw 2.36 m/s²

Meting volgens EN 20643

Aandrijying: Voorwiel 1 versnelling vooruit

Aandrijfsnelheid 3,5 km/u

L/B/H 140/50/105 cm

Gewicht: 29 kg

20. Defectopsoring

Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.
zie gebruiksaanwijzing verbrandingsmotor.

Storing:

• Beugel motorstop nicht geactiveerd.
• Geen brandstof in de tank.
• Brandstofleiding verstoet.
  -Slechte, verruilde of oude brandstof in de tank.
  Luchtfilter vuil.

• Bougiestekker is van bougie afgekoppeld; ontstekingskabel is nicht goed op de stekker aangesloten.

• Bougie vol roet of beschadigd;
  verkeerde afstand elektroden.

Oplossing:

-Motorstopbeugelaar de duwstang drukken en vasthouden. ( 11.1)
- Brandstof bijvullen. ( 7.3)
- Brandstofleiding reinigen. [1, 3]
Alleen recente merkbrandstof, normale loodvrije benzine gebruiken; carburator reinigen. 日
Luchtfilter reinigen.
-Bougiestekker aanbrengen;verbinding tussen ontstekingskabel en stekker controleren. 日
- Bougie reinigen of verrangen; afstand elektroden instellen.

Storing:

Slecht starten of verminderen van het vermogen van de verbrandingsmotor.

Mogelijk oorzaak:

• Behuizing van de grasmaaier verstopt.
  -U maait met een te lage snijstand of de rijnsnelheid is ten opzichte van de snijhoogte te hoog.
• Er zit water in de brandstoftank en carburator; de carburator is verstopt.
• Brandstoftank vuil.
  Luchtfilter vuil.
• Bougie vol roet.

Oplossing:

-Behuizing van de grasmaier reinigen (bougiestekker lostrekken). ( 12.1)
-Hogere snijstand instellen of rijnselheid verlagen. ( 8.4)
- Brandstoftank ledigen, brandstofleiding en carburator reinigen.
- Brandstoftank reinigen.
Luchtfilter reinigen.
- Bougie reinigen.

Storing:

Verbrandingsmotor worden zeer heet.

Mogelijk oorzaak:

• Te laag oliepeil in de verbrandingsmotor.
  -Koelribben zich vuil.

Oplossing:

-Motorolie verversen. ( 12.5)
-Koelribbenreinigen. ( 12.1)

Storing:

Sterke trillingen tijdens gebruik.

Mogelijkkeoorzaak:

• Snijeenheid defect.
• Bevestiging van de verbrandingsmotor is los.

Oplossing:

Maaimes, messenas en mesbevestiging (mesbout en borgring) controleren en zo nodig herstellen.
- Bevestigingsbouten van de verbrandingsmotor aandraaien.

Storing:

Onzuivere snede, gazon wordt geel.

Mogelijk oorzaak:

• Maaiimes is stomp of versleten.
• De voorwaartse slenelheid is in verhouding met de snijhoogte te groot.
• De behuizing staat nicht parallel met de bodem.

Oplossing:

-Maaimes slijpen ofervangen ( 12.3), (12.4),
- De voorwaartse snugleinen en/of de juiste de snijhoogte kiezen
-Snijhoogte voor en achefter opdezelfd esnijstand zetten. ( 8.4)

Storing (MB 2 RT):

Geen aandrijying bij het bedieren van de beugel wieaandrijying.

Mogelijk oorzaak:

Tork alltid opp drivstoffsəl.

Klipphofd 28 - 85 mm

Enligt direktiv

2000/14/EC:

Garanterad Ijudniva

LwAd 94 dB(A)

Enligt direktiv

2006/42/EC:

Ljudtrycksniva pa

Izsledziet ieksdedzes motoru:

• ja velkat ieri ci no apstradajamas zalaja das vai uz to;
• pirms ierici parbidat uz platibu, kas nav apaugusi ar zali;
• ja ieriei nepiecesams sasvert, lait to transportetu;
  -pirmsplausanasaugstuma regulesanas.

4.7 Apkope un remonts

Pirms tirisanas, iestatisanas, remontesanas un apkopes darbu veiksanas icici

novietojiet uz stingras, lidzenas pamatnes, izslédziet ieksdedzes motoru, laujiet tam atdzist un atvienojiet aizdedzes atslegas kontaktspraudni.

Ar plausanas asmeni iespejams savainoties!

ledarbinatieksdedzes motoru.

Izslegt ieksdedzes motoru.

leslegt piedzinu.

6. Piegades komplekts

Skatietieksdedzes motora lietoanas pamacibu!

Visparigas norades

Nakamās apkopes datum

17. Nodiluma samazinăsana un bojăjumu novéršana

skatietieksdedzes motora lietoanas pamacibu!

Traucejums:

ieksdedzes motors nesak darbodies.

lespejais iemesls:

• nav pavilks motora apstadinasanas rokturis;
• t v e r t n ānav degvielas;
• degvielas padeves caurulvads aizserejis;
• tvertnē ir nekvalitāva, netīra vai veca degviela;
• gaisa filtrs ir netirs;
• aizdedzes atslēgas kontaktspraudnis ir atvienots no aizdedzes sveces; vajs aizdedzes kabela un kontaktspraudna kontakts;
• nokvēpusi vai bojāa aizdedzes svece, nepareizs attalums starp elektrodiem.

Risinajums:

-motora apstadinaanas rokturi spiediet pie vadibas roktura un turiet; ( 11.1)
- uzpildiet degvielu; (⇒ 7.3)

• izt iriet degvielas padeves caurulvadu; [I,
  vienmér izmantojiet svaigu zimola degvielu, normalu bezsvina benzinu; iztiriet karburatoru; n.
  -iztiriagetaisafiltru;，
• pievienojiet aizdedzes atslegas kontakspraudni, parbaudiet aizdedzes kabela un kontakspraudna savienojumu; 10
  notriet vai nomainiet aizdedzes sveci, noregulejiet attalumu starp elektrodiem.

Traucejums:

Marca de fabricatie:VIKING

Tip: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

Numar de identificare 6357
serie

protectie Oprire motor

Cuplu de strangere

surubcutit 60-65Nm

roata fata 200 mm

roata spate 200 mm

Inaltime de taiere 28-85 mm

Conform Directivei

2000/14/EC:

Nivel maxim de

putere acustica L_WAd 94 dB(A)

Conform Directivei

2006/42/EC:

Nivel de presiune

Turatie disposizitve de

taiere 2900 rot/min

MB 2.2 R

Factor de vibratii

indicat conform

EN 12096:

Valoare māsurata

ahw 7,00 m/s2

Turatie disposizitve de

taiere

Kohler XT675

2.2-2800

kW - rot/min

149cmc

1,4

2800 rot/min

5.00 m/s²

2.50 m/s²

124/49/100 cm

26 kg

Kohler XT675

2,2-2800

kW - rot/min

149cmc

1.41

2800 rot/min

MB 2.2 RT

Factor de vibrati

indicat conform

EN 12096:

Valoare măsurata

ahw 5,90 m/s2

Incertitudine K_hw

Másuratórì conform

EN 20643

Actionare: Roata fata 1 viteza inainte
