GEBRUIKSAANWIJZING C706IP ELRO

Bedankt voor uw aankoop van de C706IP netwerk camera. Om uw camera zo snel en gemakkelijk möglich te+kunnen gebruiken, raden wij u aan om deze gebruiksaanwijzing voor gebruik aandachtig door te nemen.

De afbeeldingen van deze gebruiksaanwijzing vindt u voorafgaand aan dit hoofdstuk.

smartwares safety & lighting b.v.	NL:0900-2088888 lokaal tarief
	BE:070-233031 lokaal tarief
	F:0825 560 650 15ct/min
Broekakkerweg 15 5126 BD Gilze The Netherlands	DE:[phone]Ct./Min. dt. Festnetz, Mobil max. 42Ct./Min
	UK:[phone]
WWW.ELRO.EU	ES:[phone]

CE

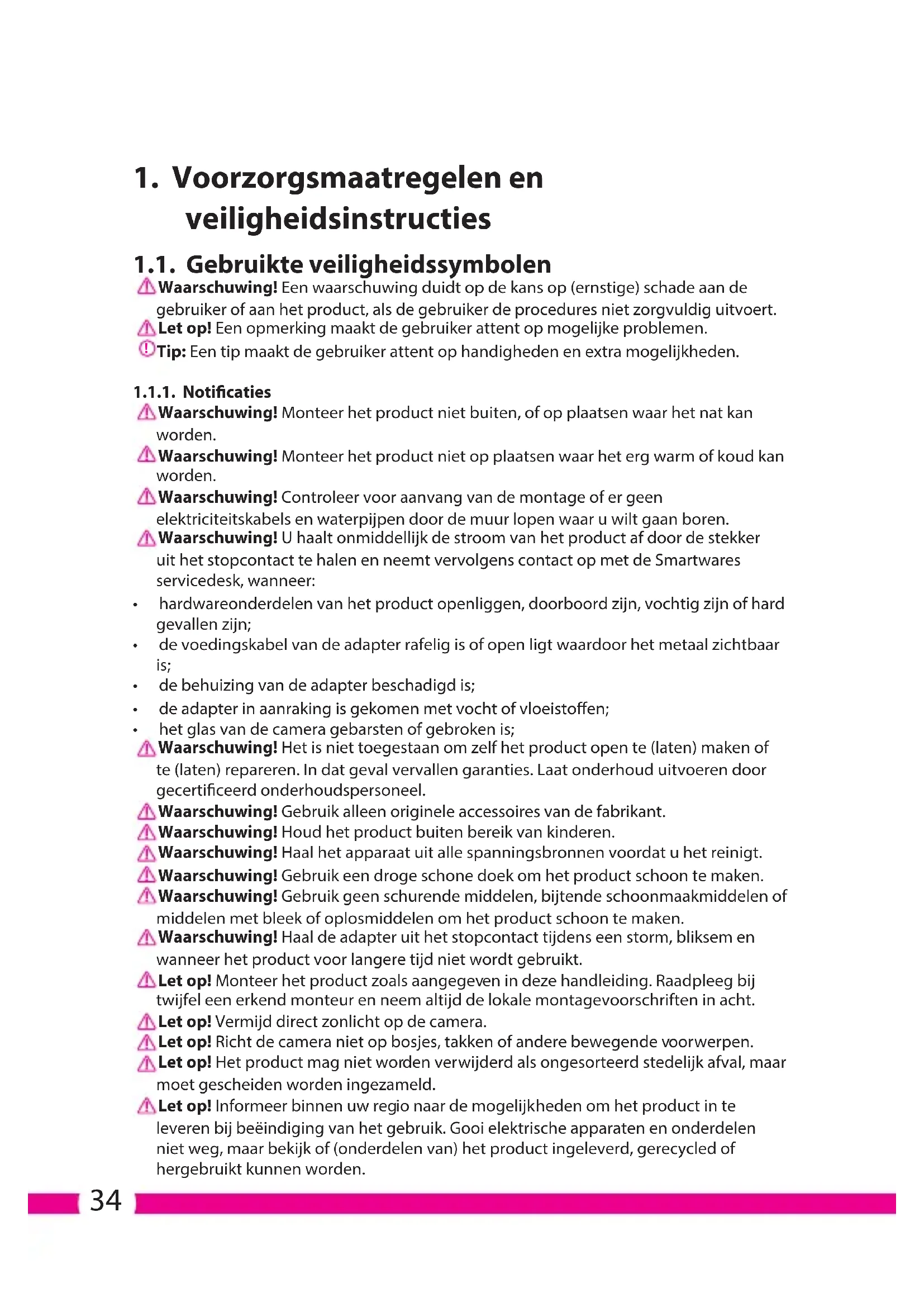

1. Voorzorgsmaatregelen en veiligheidsinstructies

1.1. Gebruikte veiligheidssymbolen

Waarschuwing! Een waarschuwing duidt op de kans op (ernstige) schade aan de gebruiker of aan het product, als de gebruiker de procedures Niet zorgvuldig uitvoert.
Let op! Een opmerking maakt de gebruiker attent op möglichke problemen.
Tip: Een tip maakt de gebruiker attent op handigheden en extra mogelijkheden.

1.1.1. Notificaties

Waarschuwing! Monteer het product Niet buiten, of opplaatsen waar het nat kan worden.
Waarschuwing! Monteer het product Niet opplaatsen waar het erg warm of koud kan worden.
Waarschuwing! Controller voor aanvang van de montage of er geen elektriciteitskabels en waterpijpen door de muur lopen waar u wilt gaan boren.
Waarschuwing! U haalt onmiddelijk de stroom van het product af door de stekkeruit het stopcontact te halen en neemt verwolgens contact op met de Smartwares servicedesk, wanneer:

• hardwareonderdelen van het product openliggen, doorboard�n, vochtig�n of hard geallen�n;
• de voedingskabel van de adapter rafelig is of open ligt waardoor het metaal zichtaar is;
• de behuizing van de adapter beschadigd is;
• de adapter in aanraking is gekomen met vocht of vloeistoffen;
• het glas van de camera gebarsten of gebroken is;

Waarschuwing! Het is Niet toegestaan om zelf het product open te (laten) make of te (laten) repareren. In dat geval verrallen garanties. Laat onderhoud uitvoeren door gecertificerd onderhoudspersoneel.
Waarschuwing! Gebruik alleen originele accessoires van de fabrikant.
Waarschuwing! Houd het product buiten bereik van kinderen.
Waarschuwing! Haal het apparaat uit alle spanningsbronnen voordat u het reinigt.
Waarschuwing! Gebruik een droge schone doek om het product schoon te make.
Waarschuwing! Gebruik geen schurende middelen, bijtende schoonmaakmiddelen of middelen met bleek of oplosmiddelen om het product schoon te make.
Waarschuwing! Haal de adapter uit het stopcontactijdens een storm, bliksem en wanner het product voor langereijd Niet worden gezruikt.
Let op! Monteer het product zoals aangegeven in deze handleiding. Raadpleeg bij twijfel een erkend monteur en neem.altijd de lokale montagevoorschriften in acht.
Let op! Vermijd direct zonlicht op de camera.
Let op! Richt de camera Niet op bosjes, takken of andere bewegende voorwerpen.
Let op! Het product mag Niet worden verwijderd als ongesorteerd stedelijk afval, maar要去 geschienen worden ingezameld.
Let op! Informeer binnen uw regio waar de möglichkheden om het product in te leveren bij beeindiging van het gebruik. Gooi elektrische apparaten en onderdelen Niet weg, maar bekijk of (onderdelen van) het product ingeleverd, gerecycled of hergebruikt konnen worden.

Let op! Draadloze systemen können gestoord worden door draadloze telefoons, microgolfovens en andere draadloze toestellen die werken op het bereik van 2,4 GHz. Houd het product minstens 3 meter verwijderd van mogelijkste storingsbronnenijdens installmente en bediening.
Let op! De camera kan's nachts Niet door glasBeen kijken. Houd hier rekening mee bij hetplaatsen.

2. Beoogd gebruik

De C706IP is een bewakingscamera die het möglichk maakt bewakingsbeelden op uw smartphone te bekijken met behulp van de app "uCare Cam". De C706IP dient hiertoe op een WIFI verbinding aangesloten te worden.

De camera kan overdag video en audio opnames make. Verder is de camera uitgerust met bewegingsdetectie en geluidsdetectie.

Let op! De handleiding is gebaseerd op het gebruik van de camera met behulp van een Android telefoon. Voor de iPhone zijn de belangrijkke stappen apart beschreiben. De overige handelingen zijn vergelijkbaar met de Android App.

3. Technische specificaties

3.1. Algemene product specificities

Sensor: 1/6" Color CMOS Sensor

Resolutie: 640 × 480 Pixels (300k Pixels)

IR Lens: f: 3.0mm

Kijkhoek: 55 Graden

Video compression: MJPEG

Beelden per secone: 1 25 fps(QVGA)

Spanningsbron: 230VAC/5VDC/1A Adaptor

Energieverbruik: 5W (Max.)

Temperatuur: 0^ 55^ (32°F~131°F)

Minimale systeemeisen:

Kaartopslag: Ondersteunt microSD kaart tot 32 GB

Ondersteunde mobiele OS: iOS 5.0 en hoger / Android 4.0 en hoger

Certificatie: CE, FCC, RoHS, R&TTE

Garantie: Beperkte 3-jarige garantie

3.2. Belangrijkste onderdelen ①

1. USB kabel
2. Adapter
3. C706IPcamera met voet
4. Gebruikershandleiding
5. Kartonnen mal

3.3. Aansluitingen

1. Reset / WPS knop
2. Micro SD-kaart ingang
3. Micro USB aansluiting
4. Microfoon

4.1. De camera aansluiten

• Steek de USB kabel in de adapter en in de Micro USB aansluiting van de camera 3
• Steek hierna de stekker van de adapter in het stopcontact.
• Wacht met het instellen van uw camera todat de groene en rode LED om de beurt knipperen.

U kurz uw IP Camera toevoegen aan uw telefoon met behulp van een WIFI Router. U kurz er voor kiezen via de router modus of via WPS setup modus verbinding te makeen. In onderstaande tekst worden het makeen van verbinding met de router modus uitgelegd.

4.2. Een camera toevoegen aan uw smartphone via router modus

Let op! Om een draadloze verbinding met uw camera tot stand te brengen heeft u een draadloze router nodig.
Let op! Indien uw router voorzien is van een wachtwoord, dient u dit wachtwoord te weten.
Let op! Voor het gebruik van de "uCare Cam" App heeft u een smartphone nodig met internettoegang.

Ga voor het instellen van uw camera via Android maar paragraaf 4.2.1. Voor het instellen van uw camera via iOS要去 eenaar paragraaf 4.2.2.

4.2.1. Android

Download de App: "uCare Cam" via Google Play en installer deze.
- Start de App op. Het beginschem van de app verschijnt. (A)
- Druk op de optie "Click here to install new wifi Camera" A2. Het "WiFi connect" menu verschijnt B
- Druk op de knop "Routermode" om de camera toe te voegen via het WIFI netwerk.
- Controller of de LED op de camera afwisseled rood en groen knippert. Druk in dit geval op "next".

Let op! Wanneer de camera Niet afwisselend groen of rood knippert:

• Steek opniew de adapter in het stopcontact.
  Wacht 15 seconden en houd de WPS/RSET knop voor 10 seconden ingedrukt.
  Wacht totdat de LED op de camera afwisselend rood en groen knippert.

• Drukhierna op "next".

• Wacht to het volgende scherm verschijnt en u videobeeld ziet. Druk verwolgens op "next".
  Kies het WIFI network waarmee u wilt dat de camera contact maakt.
  Vul het wachtwoord van het WIFI network dat u gekozen heeft tweemaal in en druk op de knop "OK".

Let op! Indien uw router voorzien is van een wachtwoord, dient u dit wachtwoord te weten.

• Druk in het volgende scherm op "OK". De camera is nu online en is toegevoegd aan uw lijst met camera's.

4.2.2. iOS

• Open het menu "Settings" op uw iPhone.
• Druk in het menu op "Wi-Fi" en LAST uw telefoon zoekenaar het netwerk "wifi-camp2p".
• Klik het network aan om verbinding te make.
  Download de App "uCare Cam" via de App Store en installer deze.
• Start de App op. Het beginschem van de app verschijnt. A
• Druk op de optie "Click here to install new wifi Camera". Het "WiFi connect" menu verschijnt B.
  Druk op de knop "Routermode" om de camera toe te voegen via het WIFI netwerk.
• Klik op "next". Vul verwolgens de naam van uw router en het bijbehorende wachtwoord in en klik op "next".

Let op! Indien uw router voorzien is van een wachtwoord, dient u dit wachtwoord te weten.

Nadat de camera de informatatie heeft ontvangen zal deze opnieuw opstarten.

Klik op "next". Vul nu de gebruikersnaam en het wachtwoord van de camera in.

Tip: Standaard is de gebruikersnaam ingesteld als "admin". Het bijbehorende wachtwoord is standard ingesteld als "0000".

De camera zal nu opniew opstarten en verbinding makes met de router, dit kan maximaal 10 minuten duren. Wanner dit gelukt is, zal de LED op de camera orangje gaan branden.

Let op! Wonneer de LED Niet orangje gaat branden, controller of uw camera in het bereik is van uw router. Doorloop daarna de bovenstaande stappen opnieuw.

• Start de App op. Het beginschem van de app verschijnt. A
  Klik op de naam van de camera om verbinding te make.

4.3. De camera aan een neue smartphone toevoegen via QR code

Let op! Deze functie werkkt alleen wonneer de camera al via een andere smartphone is toegevoegd. Ga hiervoar maar paragraaf 4.2.2. voor Android, en 4.2.2. voor iOS.

4.3.1. Android

• Start de App op. Het beginschem van de app verschijnt. (A)
• Druk op de optie "Click here to import installed WiFiCam". Het "Add new WiFiCam" menu verschijnt.
  Druk op de knop "QR code". Scan verzolgens de QR code aan de onderzijde van uw camera.

Na het scannen verschijnt scherm G

• Druk op "Please Input" en voer het wachtwoord van de camera in. Druk verwolgens op "OK".

Let op! "Camera's Password" is standard ingesteld als "0000".

De camera is nu verbonden met uw smartphone en is toegevoegt aan uw lijst met camera's E.

4.3.2. iOS

• Start de App op. Het beginschem van de app verschijnt. A
• Druk op het "+" teken in de rechtter bovenhoek van het scherm.
• Druk op de knop "Scan camera QR code". Scan verzolgens de QR code aan de onderzijde van uw camera.

Na het scannen verschijnt scherm G

• Druk op "Please Input" en voer het wachtwoord van de camera in. Druk verwolgens op "Done".

Let op! "Camera's Password" is standard ingesteld als "0000".

De camera is nu verbonden met uw smartphone en is toegevoegd aan uw lijst met camera's E.

4.4. Montage camera

Let op! Zorg dat de cameraaar behoren werkt op de gekozen locatie, voordat u begint met de montage.

U kunt er voor kiezen om de camera neer te zetten op een vlakke ondergrond, of de camera vast te schroeven op een locatie maar keuze.

Voor het monteren van de camera met schroeven voert u de volgende stappen UIT:

• Teken de gaten af op de gewenste ondergrund met behulp van de bijgeleverde kartonnen mal 4.

Let op! Gebruik schroeven met een kop die past in de voet van de camera.
Let op! Indien de ondergrond te hard is om in te schroeven (steen/gasbeton), dient u gaten voor te boren en pluggen te gebruiken.
Schuif de voet van de camera over de schroeven. (5)

5. Uw camera via uw smartphone beheren

Zorg ervoor dat uw camera(s) via de "uCare Cam" App verbonden zijn met uw smartphone (zie paragraaf 4.2.).

Let op! In dit hoofdstuk worden de handelingen alleen uitgelegd voor een Android telefoon. De handelingen voor de iPhone zijn vergelijkbaar met de Android App.

5.1. Op uw smartphone uw camerabeeld bekijken

• Druk in het beginschem van de App op de camera die u wilt beheren. E Het camerabeeld verschijnt op uw smartphone. H

Let op! Wonneer u geen beeld heeft is het möglichk dat uw draadloze verbinding Niet slen genoeg is. Verander in dit geval de resolutie van uw camerabeeld (zie paragraaf 5.1.2.)

Het cameraschem biedt een aantal opties:

• Druk op de knop "Snapshot" om van uw camerabeeld een snapshot te make.

• Druk op de knop Microphone H2 om de microfoon in- en uit te schakelen.
  Druk op de knop Help H3 voor meer informatie.

5.1.1. Tabbladen

Camera List: Dit is het beginschem van de App. Hier(Int) u een

nieuwe camera toevoegen, een camera importeren en uw geinstalleerde camera's bekijken.

WIFI Setting: In dit tabblad(Int)kunt u een nieuwe camera toevoegen.

Play List: Hier wordt per camera een lijst met snapshots

weergegeven.

Setting: Hier ziet u een lijst met geinstalleerde camera's. Vul uw

gebruikersnaam en wachtwoord in om uw instellenen te wijzigen.

Tip: Standaard is de "Manager's Name" ingesteld als "admin". Het "Manager's Password" is standaard ingesteld als "0000".

5.1.2. Installingen van uw camera op uw Android smartphone wijzigien

• Druk in het beginschem van uw App op het tabblad "Settings".
• Druk op de camera waar u instellingen van wilt wijzigen.
• Vul bij "Manager's Name" de gebruikersnaam in en bij "Manager's Password" het bijbehorende wachtwoord in en druk op "OK".

Tip: Standaard is de "Manager's Name" ingesteld als "admin". Het "Manager's Password" is standaard ingesteld als "0000".

Camera Info: Druk op deze knop om meer informatatie op te vragen,

waaronder het IP adres.

Change WiFi Router12: Druk op deze knop om een lijst met beschikbare WIFI

netwerken te bekijken en te wijzigen.

Alert & Notify Setting 13: Druk op deze knop om in te stellen wanner u een melding wilt ontvangen wanner de camera beweging of geluid detecteert. Voor informatatie die paragraaf 5.2.

Real time video Setting: Druk op deze knop om onder andere de microfoon aan en uit te zetten en om de tijdsweergave aan en uit te zetten. Onder "Video quality setting"kestu de resolutie van het videobeeld wijzigen.

SD Card Recording Setting 15: Druk op deze knop voor SD kaart opname instellenen.

SD Card Video Playback: Druk op deze knop om opnames op de SD kaarttering te kijken.

Password Setting: Druk op deze knop om bij "Manager's Name" uw gebruikersnaam en bij "Manager's Password" het bijbehorende wachtwoord te wijzigien. Ook(Intj bij "Camera's Password" het wachtwoord van de camera wijzigien.

Date & Time: Druk op deze knop om de datum enarend te wijzigen.

5.2. Bewegings- en geluidsdetectie

Met deze functie geeft de camera een melding wanner de camera beweging of geluid detecteert.

5.2.1.Email snapshot alert

Met deze functie ontvangt u een e-mail met een Foto wanneer de camera beweging of geluid detecteert.

Let op! Voor deze functie heeft u een Gmailadres nodig.

• Druk op "Alert & Notify Setting" in het menu "Settings" (1)
• Druk op "Email snapshot alert" (1). Druk verzolgens op "Email snapshot alert" (2).
• Druk op "Motion detection enabled" om een melding te ontvangen wanneer de camera beweging detecteert (2).
• Druk op "sensitivity" om de gevoeligheid in te stellen. U kunt kiezen voor de opties: hoog, middel en laag. K3.
• Druk op "Sound detection enabled" om een melding te ontvangen wonneer de camera geluid detecteert K4.
• Druk op "sensitivity" om de gevoeligheid in te stellen. U kunt kiezen voor de opties: hoog, middel en laag. [K5].
• Druk op "SD card remove detection" om een melding te ontvangen wanner de SD kaart worden verwijderd K6.
• Druk op "SD card out of space alert" om een melding te ontvangen wanner de SD kaart vol zit K7.
• Stel bij "Notification subject" het onderwerp van de mail in wanner u een melding ontvangt (1).
  Vul bij "Receiver Email" het e-mailadres in waarop u de meldingen wilt ontvangen 2
• Druk op "Gmail SMTP email account" om het gmail-adres in te vullen waarvandaan de mail worden verzonden [3]. Vul bij "Password" het wachtwoord van uw e-mail in.

Met deze functie ontvangt u een melding op uw telefoon wanneer de camera beweging of geluid detecteert.

• Druk op "Alert & Notify Setting" in het menu "Settings" (B)
• Druk op "Phone App alert notification" [2] Druk verzolgens op "Phone App alert notification" [M1].
• Druk op "Motion detection enabled" om een melding te ontvangen wanneer de camera beweging detecteert M2.
• Druk op "sensitivity" om de gevoeligheid in te stellen. U kunt kiezen voor de opties: hoog, middel en laag.
• Druk op "Sound detection enabled" om een melding te ontvangen wonneer de camera geluid detecteert (M4).
• Druk op "sensitivity" om de gevoeligheid in te stellen. U kunt kiezen voor de opties: hoog, middel en laag. M5.
• Druk op "SD card remove detection" om een melding te ontvangen wonneer de SD kaart worden verwijderd (M6).
• Druk op "SD card out of space alert" om een melding te ontvangen wonneer de SD kaart vol zit.

6. Reiniging en onderhoud

Waarschuwing! Haal het apparaat UIT alle spanningsbronnen voordat u het reinigt. De toestellen zijn onderhoudsvrij, dus maak ze Niet open. De garantie vervalt als u het apparaat opent. Reinig enkel de buitenkant van de toestellen met een zachte, droge doek of borstel.

7. Milieu en afdanken

Het symbolism op het materiaal, de accessoires of verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Voer het apparaat af via het verzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur binnen de EU en in andere Europese landen dieAPEtverzamelsystemen voor gebruike elektrische en elektronische apparatuur

kennen. Door het apparaat op de juiste manier af te voeren, helpt u möglichke bevaren voor het milieu en de volksgezondheid te Voorkommen die anders door verkeerde behandeling van het afgedankte apparaat zouden worden veroorzaakt. Het recyclen van materialen draagt bij aan het behoud vanatuurlijke rijkdommen. Voer waarom uw oude elektrische en elektronische apparatuur Niet af via het huishoudelijkke afval.

8. Garantie

Voor dit apparaat geldt een beperkte 3 jarie garantie. Ga voor de garantievoorwaarden maar: www.elro.eu.

Garantie: garantie limitata la3ani

3.2. Componentele principale ①
