Producttype	LCD-kleurenmonitor
Merk	Sony
Model	SDM-G96X
Schermdiagonaal	19 inch (diagonaal)
Paneeltype	Actieve matrix TFT (a-Si)
Maximale resolutie	1280 x 1024 (SXGA)
Ingangsfrequenties (analoog)	Horizontaal: 28-80 kHz, Verticaal: 56-75 Hz
Ingangsfrequenties (digitaal)	Horizontaal: 28-64 kHz, Verticaal: 60 Hz
Video-ingangen	DVI-D (digitaal) en HD15 (analoog)
Audio-ingang	Stereomini-ingang (0,5 V rms)
Audio-uitgang	Stereoluidsprekers 2W x 2, hoofdtelefoonaansluiting
Afmetingen (met voet)	422,5 x 435,5 x 163 mm
Gewicht	Ongeveer 6 kg
Voeding	100-240 V AC, 50/60 Hz, 1,0 A max
Energieverbruik	Normaal: 53 W max, Stand-by: 1,0 W max, Uit: 1,0 W max
Beeldfuncties	Modi: Film, PC, Spel, Gebruiker; Instellingen: contrast, helderheid, gamma, scherpte, kleurtemperatuur
Automatische aanpassing	Ja (fase, clock, positie) voor analoog signaal
Energiebesparing	VESA DPMS/DMPM, ENERGY STAR-certificering
Kanteling	Instelbaar (kanteling voor/achter)
Beveiliging	Kensington-slot, ventilatieroosters
Onderhoud	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Compatibiliteit	Plug-and-play DDC2B, compatibel met pc en Mac
Meegeleverde accessoires	Stroomkabel, DVI-D-kabel, HD15-kabel, audiokabel, kabelhouder, cd-rom, garantiekaart

Veelgestelde vragen - SDMG96X SONY

Hoe sluit ik de monitor aan op mijn computer?

Zet de computer en monitor uit. Gebruik de meegeleverde DVI-D-kabel voor een digitale aansluiting of de HD15-kabel voor een analoge aansluiting. Sluit de audiokabel aan als u de luidsprekers wilt gebruiken. Sluit de stroomkabel aan en schakel eerst de monitor in, daarna de computer.

Wat moet ik doen als de monitor 'GEEN VIDEO-INVOER' weergeeft?

Controleer of de videokabel goed is aangesloten. Zorg ervoor dat de ingangsbron correct is geselecteerd met de INPUT-toets. Als de computer in de energiebesparingsmodus staat, druk dan op een toets op het toetsenbord of beweeg de muis.

Hoe stel ik het beeld handmatig in?

Gebruik de MENU-, ↓/↑- en OK-toetsen om het OSD-menu te openen. In het menu BEELD kunt u het contrast, de helderheid, de scherpte, de gamma en de kleurtemperatuur aanpassen. Gebruik voor analoge signalen het menu SCHERM om de fase, klok en positie in te stellen.

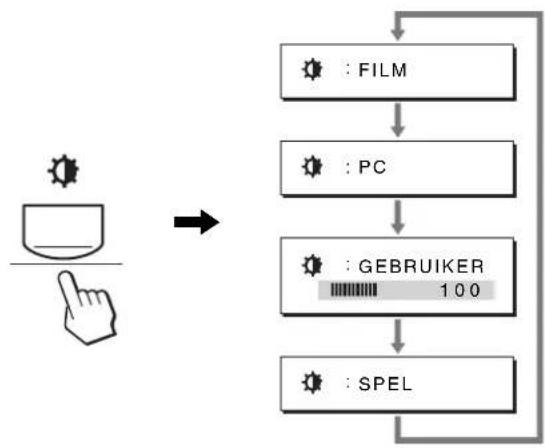

Welke beeldmodi zijn beschikbaar en hoe wijzig ik ze?

De modi zijn Film, PC, Spel en Gebruiker. Druk op de BEELDMODUS-toets (aan de voorkant van de monitor) om ertussen te schakelen. Elke modus kan worden aangepast in het menu BEELD.

Het beeldscherm blijft in de stand-bymodus, hoe maak ik het wakker?

De monitor schakelt over naar de energiebesparingsmodus wanneer er geen signaal wordt gedetecteerd. Om hem wakker te maken, activeer de computer of wijzig de ingangsbron. Als het aan-uitlampje oranje is, druk dan op een toets op het toetsenbord of beweeg de muis.

Kan ik een muurbeugel gebruiken?

Ja, de monitor is VESA-compatibel. Gebruik een geschikte muurbeugel en bevestig de schroeven in de daarvoor bestemde gaten aan de achterkant. Verwijder zo nodig de originele voet. Raadpleeg een gekwalificeerde technicus voor de installatie.

Hoe reinig ik het LCD-scherm?

Koppel eerst de voeding los. Gebruik een zachte, droge doek om het scherm voorzichtig af te vegen. Gebruik nooit alcohol, benzine, schurende reinigingsmiddelen of antistatische producten, omdat deze de coating kunnen beschadigen.

Wat moet ik doen als de toetsen van de monitor geblokkeerd zijn?

Het menu MENUVERGRENDELING kan zijn geactiveerd. Druk op de MENU-toets om het menu te openen, ga naar MENUVERGRENDELING en stel deze in op UIT. Als het vergrendelingspictogram verschijnt, kunt u alleen de aan-uitschakelaar en de MENU-toets gebruiken.

Hoe schakel ik de DDC/CI-functie in of uit?

Houd de MENU-toets langer dan 8 seconden ingedrukt. Er verschijnt een bericht met de huidige status (ACTIEF of INACTIEF). DDC/CI stelt de computer in staat om de monitorinstellingen te regelen.

Het beeld flikkert of is wazig, wat moet ik doen?

Gebruik voor een analoog signaal de automatische aanpassing in het menu SCHERM of pas handmatig de fase en klok aan. Controleer ook de resolutie en verversingsfrequentie van de computer. Zorg ervoor dat de kabels goed zijn aangesloten.

GEBRUIKSAANWIJZING SDMG96X SONY

Voorzorgsmaatregelen 4

Plaats en functie van de bedieningsorganen 6

Installatie 8

Stap 1: Gebruik de stand 8

Stap 2: Het scherm aansluiten op de computer 8

Stap 3: Het netsnoer aansluiten. 9

Stap 4: De snoeren bevestigen 9

Stap 5: De monitor en de computer aanzetten 9

De hellingshoek instellen 10

Het ingangssignaal selecteren (INPUT toets). 10

De monitor instellen 11

Het menu gebruiken 11

De MODUS instellen (BEELDMODUS) 11

BEELD menu 12

AUDIO menu 14

A SCHERM menu (alleen voor analogog RGB-signal) 15

POSITIE MENU menu 17

INGANG ZOEKEN menu 17

A LANGUAGE menu 17

RESET menu (terugzettenaar de standardinstelling) 18

TOETSEN SLOT menu 18

Het volume bedieren 18

Energiespaarfunctie 19

Functie voor het automatisch aanpassen van de beeldkwaliteit (alleen voor analoog RGB-sigmaal). 19

Problemen oplossen 20

Schermberachten. 20

Problemen en oplossingen 21

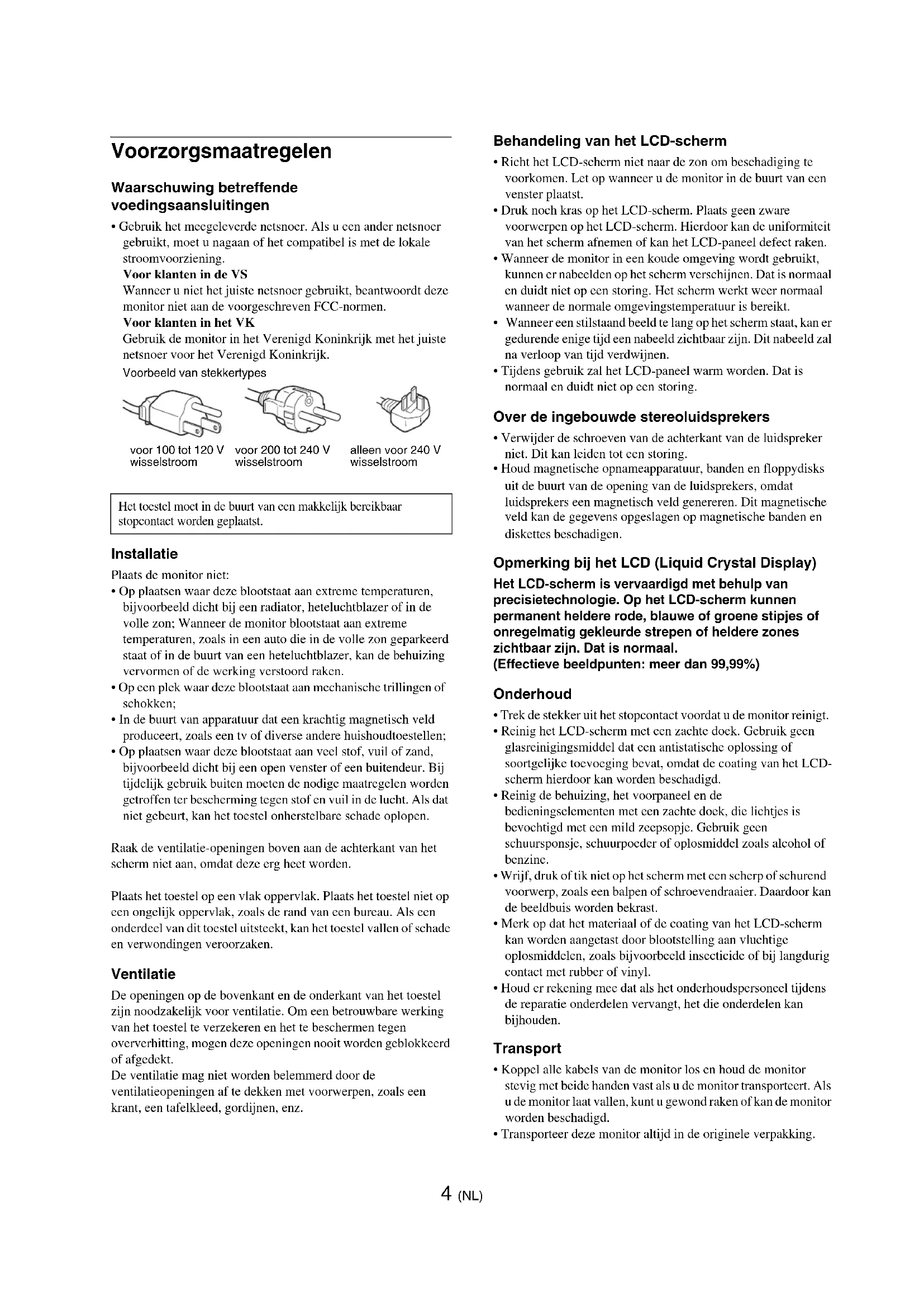

Voorzorgsmaatregelen

Waarschuwing betreffende voedingsaansluitingen

• Gebruik het mecgeleverde netsnoor. Als u een ander netsnoor gebruikt, moet u nagaan of het compatibel is met de lokale stroomvoorziening.

Voor klanten in de VS

Wanner u nicht het juiste netsnocr gebruikt, beantwoordt deze monitor Niet aan de voorgeschreven FCC-normen.

Voor klanten in het VK

Gebruik de monitor in het Verenigd Koninkrijk met het juiste netsnoer voor het Verenigd Koninkrijk.

Voorbeeld van stekkertypes

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een makkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Plaats de monitor nict:

Opplaatsen waar deze blootstaat aan extreme temperaten, bijvoorbeeld zich bij een radiator, heteluchtblazer of in de volle zon; Wanner de monitor blootstaat aan extreme temperaten, zoals in een auto die in de volle zon geparkeerd staat of in de buurt van een heteluchtblazer, kan de behuizing verrormen of de werkig verstoord raken.
- Oe een plek waar deze bloataat aan mechanische trillingen of schokken;
- In de buurt van apparatuur dat een krachtig magnetisch veld produeert, zoals een tv of diverse andere huishoudtoestellen;
Opplaatsen waar deze blootstaat aan veel stof, vuil of zand, bijvoorbeeld zich bij een open venster of een buitendeur. Bij tijdelijk gebruik buiten moeten de nodige maatregelen worden getroffen ter bescherming gegen stof en vuil in de lucht. Als dat Niet gebeurt, kan het toestel onherstelbare schade oplopen.

Raak de ventilatie-openingen boven aan deijkenkant van het scherm Niet aan, waar dat deze erg heet worden.

Plaats het toestel op een vlak oppervlak. Plaats het toestel Niet op een ongelijk oppervlak, Zoals de rand van een bureau. Als een onderdeel van dit toestel uitsteekt, kan het toestel vallen of schade en verwondingen verooorzaken.

Ventilatie

De openingsen op dc bovenkant en de onderkant van het toestel zichnoodzakelijk voor ventilatie. Om een betrouwbare werkinq van het toestel te verzekeren en het tc beschermen gegen oververhitting, mogen deze openingsen nooit worden geblokkeerd of afgedekt.

De ventilatie mag Niet worden belemmerd door de ventilaticopeningen af te deckken met voorwerpen, zoals een krant, een tafelkleed, gordijnen, enz.

Behandeling van het LCD-schem

• Richt het LCD-schemm Nietaar de zon om beschadiging te voorkomen. Let op wanneer u de monitor in de buurt van een venster plaatst.
• Druk noch kras op het LCD-schemm. Plaats geen zware voorwerpen op het LCD-schemm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-panelel defect raken.
• Wannecr de monitor in een koude omgeving worden gebruikt, können er nabeelden op het scherm verschijnen. Dat is normalaal en duidt Niet op een storing. Het scherm werk teer normalaal wanneer de normale omgevingstemperatuur is bereikt.
• Wannecr een stilstaand beeld te lang op het scherm staat, kan er gedurende enige vrijd een nabeeld zichtaar zijn. Dit nabeeld za na verloop van vrij verdwijnen.
• Tijdens gelebruik zal het LCD-panelel warm worden. Dat is normaal en duidt Niet op een storing.

Over de ingebouwde stereoluidsprekers

• Verwijder de schroeven van dc achterkant van dc luidspreker Niet. Dit kan leiden tot een storing.
• Houd magnetische opnameapparafuur, banden en floppydisksuit de buurt van de opening van de luidsprekers, odomatluidsprekers een magnetisch veld genereren. Dit magnetische veld kan de gegevens opgeslagen op magnetische banden en diskettes beschadigen.

Opmerking bij het LCD (Liquid Crystal Display)

Het LCD-schem is vervaardigd met behulp van precisietechnologie. Op het LCD-schem konnen permanent heldere rode, blauwe of groene stipjes of onregelmatig gekleurde strepen of holdere zones zichtaar�. Dat is normalaal.

(Effectieve beeldpunten:eer dan 99,99%

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor reinigt.
• Reinig het LCD-schem met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat, waar de coating van het LCD-schem hierdoor kan worden beschadigd.
• Reinig de behuizing, het Voorpaneel en de bcdieiningsclementen met een zachte dock, die lichtjes is bevochtigd met een mild zeepsopje. Gebruik geen schuursponsjc, schuurpoedcr of oplosmiddel zoals alcohol of benzine.
• Wrijf, druk of tik Niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraier. Daardoor kan de beeldbuis wordenbekrast.
• Merk op dat het materiaal of de coating van het LCD-schem kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals bijvoorbeeld insecticide of bij langdurig contact met rubber of vinyl.
• Houd er rekening mee dat als het onderhoudspersoneel tijdens de reparatie onderdelen verrangt, het die onderdelen kan bijhonden.

Transport

• Koppel alle kabels van de monitor los en houd de monitor stevig met beiden handen vast als u de monitor transporteert. Als u de monitor LAST vallen, sunt u gewond raken of kan de monitor worden beschadigd.
• Transporteer deze monitor altijd in dc originele verpakking.

Aandemuurofeenarmbevestigen

Als u van plan bent om het scherm aan de muur of een arm te bevestigen, dient dit te worden uitgevoerd door een gekwalificeerd persoon.

De monitor afvoeren

• Voer de monitor Niet af met gewoon huishoudelijk afval.
• De fluorescentiebuis in deze monitor bevat kwik. Deze monitor dient te worden afgevoerd overeenkomstig de lokale voorschriften.

Voor klanten in de Verenigde Staten

Dit product bevat kwik. Het afvoeren van dit product is onderworpen aan voorschriften indien verkocht in de Verenigde Staten. Voor informatie over het afvoeren of recycleren, neem contact op met deplaatselijkke autoriteiten of de Electronics Industries Alliance (http://www.eiae.org).

Plaats en functie van de bedieningsorganen

Zie voor meer details de pagina's waarnaarussen haakjes worden verwezen.

De (aan/uit)-schakelaar en de bedieningstoetsen bevinden zich rechtsonder aan dc voorkant van dc monitor.

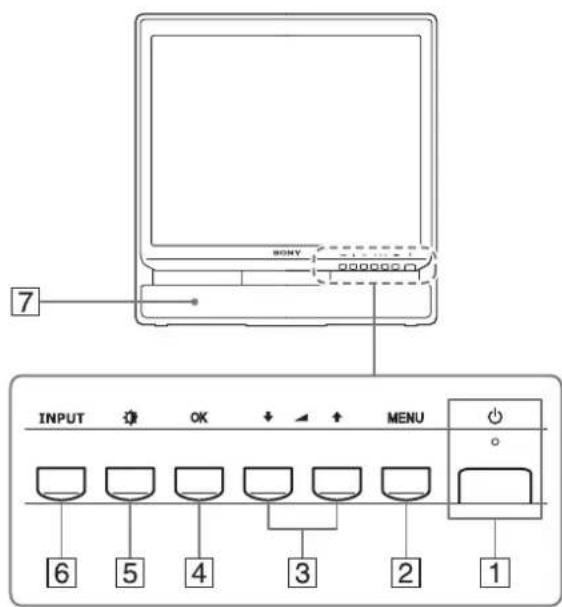

Voorkant van het beeldschemr

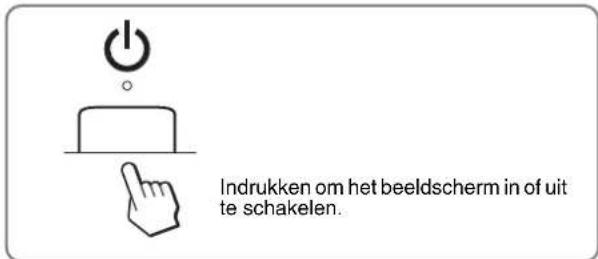

1 (aan/uit)-schakelaar en-lampje (pagea's 9, 19)

Als u de monitor wilt in- of uitschakelen, duwt u de (aan/uit)-schakelaar omhoog.

Het aan/uit-lampje brandt groen als het beeldschem is ingeschakeld en brandt oranje als het beeldschem zich in de energiespaarstand bevindt.

2 MENU toets (pagina 11)

Deze toets opent of sluit het hoofdmenu.

U kunt ook de DDC/CI-functie inschakelen door.Deze toets langer dan 8 seconden in te drukken.

3 / en (volumebediening) toetsen (pagina's 11, 18)

Deze toetsen worden gebruikt om menu-onderdelen te selectoreren, wijzigingen aan te brengen en het "Volume" menu, om het volume te bedieren, waar te gehen.

4OK toets (pagina 11)

Deze toets selekteert het onderdeel of voert de instellenen in het menu uit.

5 (BEELDMODUS) toets (pagina 11)

Deze toets worden gebruikt om de BEELDMODUS te wijzigen.

6INPUT toets (pagina 10)

Met deze tocts=kunt u het video-ingangssignal wisselen:tussen INGANG1 en INGANG2,als er twee computers zijn aangesloten op de monitor.

7Stereoluidsprekers (pagea 18)

Deze luidsprekers voeren de audiosignalenuit als geluid.

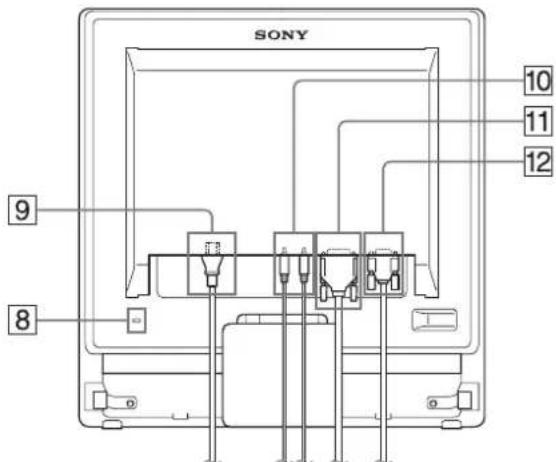

Achterkant van het beeldschemr

Zijaanzicht van het LCD-schem

8Veiligheidsvergrendeling

Deeiligheidsvergrendeling moet worden gebruikt met het Kensington Micro Saver Security System. Micro Saver Security System is een handelsmerk van Kensington.

9AC IN-aansluiting (pageina 9)

Het netsnoer aansluiten (meegeleverd).

10 Audio-ingang voor INGANG1/2 (pagea 8)

Deze ingang voert audiosignalen in wanner hij is aangesloten op de audio-uitgang van een computer of andere audioapparatuur aangesloten op INGANG1/INGANG2.

DVI-D-ingang (digitale RGB) voor INGANG1 (pagea 8)

Via deze aansluiting worden digitale RGB-vidcosignalen.
ingevoerd conform DVI Rev.1.0.

12HD15-ingang (analoge RGB) voor INGANG2 (pagea 8)

Via deze aansluiting worden analoge RGB-video signalen (0,70 Vp-p, positief) en synchronisationsignalen ingevoerd.

[3]Hoofdtelefoonaansluiting (pagina 18)

Deze aansluiting voert audiosignalen uit maar de hoofdtelefoon.

Installatie

Voordat u de monitor in gebruik neemt, moet u controleren of de verpakking de volgende items bevat:

• LCD-scherm
• Netsnoer
  HD15-HD15-vidcosignaalkabel (analogc RGB)
  DVI-D-videosignaalkabel (digitale RGB)
• Audiokabel (stereo miniplug)
  Kabelbinder
• cd-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
• Garantiekaart
• Installatiehandleiding

Stap 1:Gebruik de stand

De meegeleverde stand gebruiken

Open de stand.

Opmerking

De stand is af fabriek opgevouwen. Plaats het scherm Niet verticalaal zoals de stand. Indien u dat toch doet, kan het scherm omvallen.

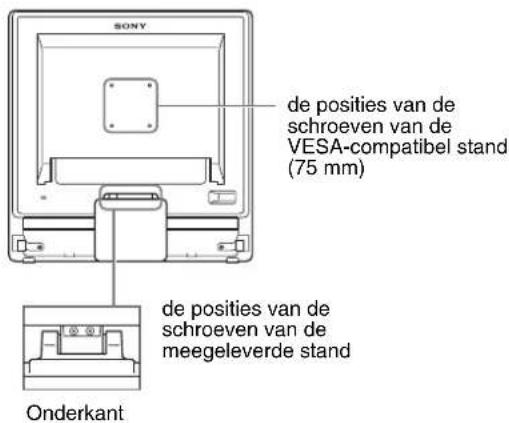

De VESA-compatible stand gebruiken

Als u een nicht meeceleverde VESA-compatiblebevestigingsarm of stand gebruikt, gebruik dan de VESA-compatible schroeven om deze te bevestigen.

U kunt de display met of zonder de meegeleverde stand gebruiken.

Stap 2:Het scherm aansluiten op de computer

Schakel de monitor en de computer uit voordat u deze aansluit.

Opmerkingen

• Raak de pennen van de videokabelstekker niet aan waar dat ze hierdoor konnen verbuigen.
• Controller de uutilijning van de HD15-aansluiting, om te voorkomen dat de pennen van de videosignaalkabel worden verbogen.

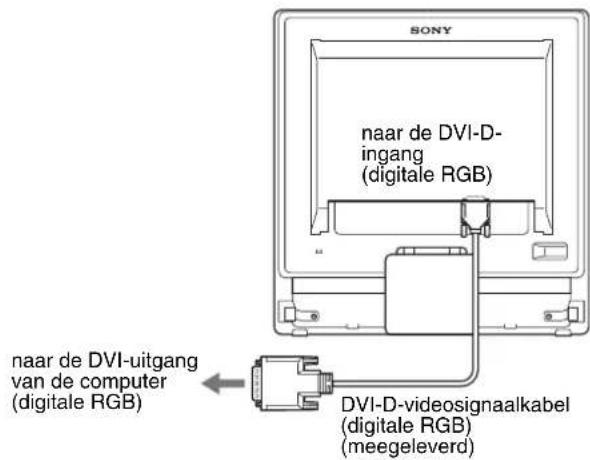

Een computer aansluiten die is voorzien van een DVI-uitgang (digitale RGB)

Gebruik de meegeleverde DVI-D-videosignaalkabel (digitale RGB), om de computer aan te sluiten op de DVI-D-ingang van de monitor (digitale RGB).

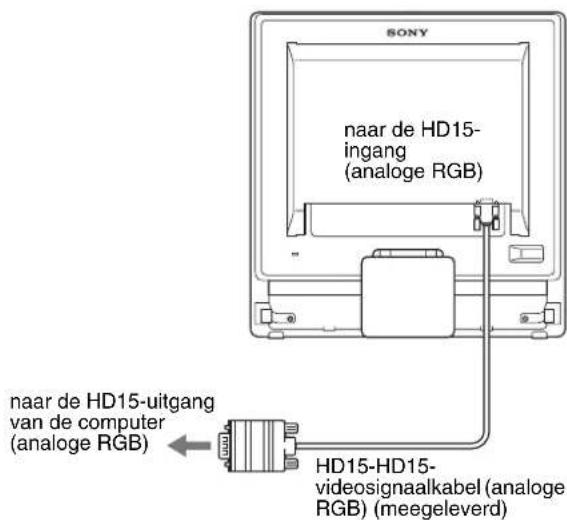

Een computer aansluiten die is voorzien van een HD15-uitgang (analoge RGB)

Gebruik de meegeleverde HD15-HD15-videosignaalkabel (analoge RGB) om de computer aan te sluiten op de HD15-ingang van de monitor (analoge RGB).

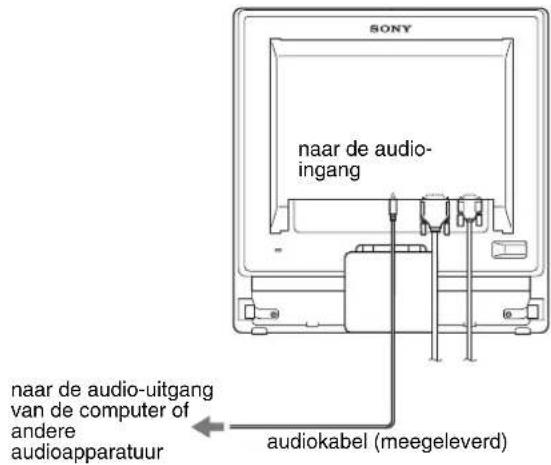

Sluit de audiokabel aan

Sluit de meegeleverde audiokabel aan op de overeenkomstige audio-ingang van de monitor.

Met de luidsprekers van de monitor of de hoofdtelefoon kut u luisteren maar geluid van uw computer of andere audioapparatuur aangesloten op de audio-ingang van de monitor.

Voor meer informatie, zie "Het volume bedieren" op pagina 18.

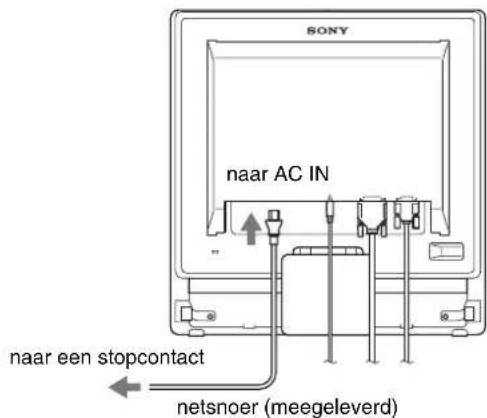

Stap 3:Het netsnoer aansluten

Als de monitor en de computer zijn uitgeschakeld, moet u eerst het netsnoor aansluiten op de monitor en verwolgens op het stopcontact.

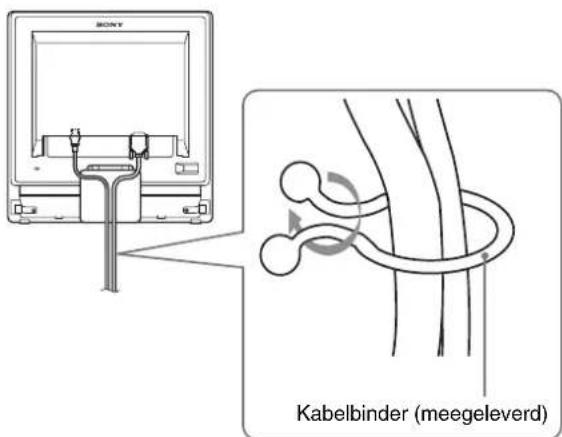

Stap 4:De snoeren bevestigen

1 Bundel de snoeren en kabels.

Gebruik de meegeleverde kabelbinder om de snoeren en kabels te bundelen.

In deze afbeeling van de achterkant van de monitor wordt de SDM-G76X getoond. Hetzelfde is van toepassing op de andere modellen.

Stap 5:De monitor en de computer aanzetten

Druk op de (aan/uit)-schakelaar.

Het (aan/uit)-lampje van de monitoricht groen op.

Zet de computer aan.

De installment van de monitor is voltooid. Pas desgewenst het beeld van de monitor aan met de bedieningselementen op de monitor.

• Als er geen beeld verschijnt op het scherm

Controller of het netsnocr en de videosignaalkabel gezijn aangesloten.

• Als GEEN INPUT SIGNALAAL verschijnt op het scherm:

De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de mistris.

• Als KABEL NIET AANGESLOTEN verschijnt op het scherm:

Controller of de videosignaalkabel goed is aangesloten.

- Als BUITEN BEREIK verschijnt op het scherm:

Sluit de oude monitor opnieuw aan. Pas verwolgens de grafische kaart van de computer aan binnen het volgende bereik.

Voor meer informatie over schermberachten, die "Problemen en oplossingen" op pagina 21.

Geen specifiek drivers vereist

De monitor voldoet aan de "DDC" Plug & Play-norm en herkent automatisch alle monitorinformatie. Op de computer hoeft geen specifieke driver te worden geinstalleerd.

Wanner u de computer voor het eerst aanzet nadat de monitor is aangesloten, kan de installmentwizard op het scherm verschijnen. Volg dan de instructies op het scherm. De Plug & Play-monitor worden automatisch geselecteerd zodate u deze monitor kunt gebruiken.

De verticale frequenie wordt ingesteld op 60Hz

De monitor producert geen vervelend geknipper, zodat u deze onmiddelijk kunt gebruiken. De verticale frequentie hoeft nicht hoog te worden ingesteld.

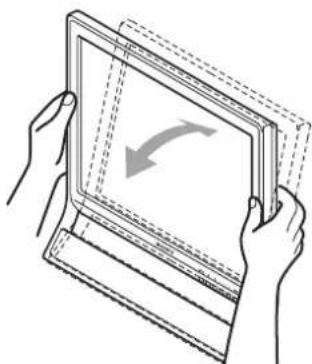

De hellingshoek instellen

Dit beeldscherm kan in de hieronder getoonde hoeken worden ingesteld.

Pak de onderste zijden van het LCD-schem vast en stel de gewenste hoek van het scherm in.

Comfortabel gebruik van het beeldschemm

Dit scherm is zo ontworpen dat u het kurz instellen in een comfortabele kijkhoek. Pas de kijkhoek van het scherm aan de hoogte van uw bureau en stoel aan, zodat er geenlicht van het scherm in uw ogen worden gereflecteerd.

Opmerking

Let op dat het beeldschemn Niet van het bureau valt bij instellen van de hellingshock.

Het ingangssignaal selecteren (INPUT toets)

Druk op de INPUT toets.

Het ingangssignaal wordt gewijzigd als u op.Deze toets drukt.

INPUT

Schermbericht

(verschijnt ongeveer 5
seconds in de
linkerbovenhoek.)

Configuratie van het ingangssignaal

INGANG1:DVI-D DVI-D-ingang

(digitale RGB) voor INGANG1

(analoge RGB) voor INGANG2

De monitor instellen

Voor het instellen

Sluit de monitor en de computer aan en zetdezean.

Wacht ten minste 30 minutes voordat u wijzigingen aanbrengt.

Met het schermmenu kutu veel instellenen van de monitor wijzigen.

Het menu gebruiken

De MENU, / en OK toetsen gebruiken

1 Toon het hoofdmenu.

Druk op de MENU toets om het hoofdmenu op het scherm weer te Geven.

2 Selecteer het menu dat u wilt aanpassen.

Druk op de / toetsen om het gewenste menu waar te geven. Druk op de OK toets om het menu-onderdeel te selecteren.

3 Pas het menu aan.

Druk op de ↓/↑ toetsen om de instelling aan te passen en druk cervolgens op de OK toets.

Wanneer u op de OK toets drukt, worden de instelling opgeslagen en verschijnt het vorige menu wee por op het scherm.

4 Sluit het menu.

Druk eenmaal op de MENU toets om'erug te keren maar het normale beeld. Als er geen toets worden ingedrukt, worden het menu automatisch gesloten na onceveer 45 seconden.

De MODUS instellen (BEELDMODUS)

Als u herhaaldelijk op de toets rechts onderaan de monitor drukt, kurz u kiezen uit de MODUS FILM PC GEBRUKER SPEL.

Druh herhaaldelijk op de hets.

De standaardinstelling van MODUS is FILM. Wanner u eenmaal op de hets drukt, worden FILM (de standaardinstelling) weergegeven. Wanner u nogmaals op de toets drukt, worden PC weergegeven.

Telkens u op de tets drukt, verandert de modus als volgt.

Elke modus verschijnt op het scherm en MODUS worden gewijzigd. Het menu verdwijnt automatisch na ongeveer 5 seconden.

Wanner GEBRUIKER is geseleed, kunt u de
achtergrundverlichting wijzigden door op de / toetsen te
drukken of backlight te selecteren in het MENU.

Opmerking

U kunt de beeldkwaliteit voor elke modus nauwkeurig aanpassen.

Deinstallingenresetten

U=knt de aangepaste instellingen terugzetten met het RESET menu. Zie pagina 18 voor meer informatie over het terugzetten van de aangepaste instellingen.

■ De monitor bedieren met de computer

Druk ten minste 5 seconden op de MENU toets. U krijgt een schermbericht te zien waarin de actuèle instelling worden weergegeven. Na 3 seconden worden de DDC/CI-instelling uit- of ingeschakeld, zoals hieronder worden weergegeven.

Schermerbierchten (verschijnen tijdelijk)

DDC-CI : AAN (standaardinstelling)	De computer kan menu- installingen wijzigen.
DDC-CI : UIT De computer kan geen menu- installingen wijzigen.

Opmerking

Deze functie is alleen van toepassing voor computers die de DDC/CI (Display Data Channel Command Interface)-functie ondersteunen.

BEELD menu

U kunt dc volgende onderdclen aanpassen met het BEELD menu.

• MODUS
  (SPEL/FILM/PC/ GEBRUIKER)
• BACKLIGHT |:O
• CONTRAST
• HELDERHEID
  KLEUREN
  GAMMA
• SCHERPTE
• MODUS HERSTEL.

MODUS menu

U kunt de gewenste helderheid van het scherm selecteren. De instelling BEELD kan worden ingesteld voor elke modus. De gewijzigde instelling worden automatisch toegepast voor elke ingang (INGANG1/INGANG2).

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de / toetsen om FILM te selecteren en druk op de OK toets.

Het MODUS menu verschijnt op het scherm.

4 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

De standaardinstelling is FILM.

SPEL: Helder beeld.
FILM: Scherp beclid met sterk contrast.
- PC: Beeld met zachte schakeringen.
- GEBRUIKER: Beeld met lage holderheid.

Opmerking

U kunt de beeldkwaliteit voor elke modus nauwkeurig aanpassen.

De hintergrondverlichting aanpassen (BACKLIGHT)

Als het scherm te helder is,要去 dechtergrundverlichting aanpassen om het scherm better leesbaar te make.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (BEELD) te selectoren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de / toetsen om (BACKLIGHT) te selecteren en druk op de OK toets.

Het BACKLIGHT menu verschijnt op het scherm.

4 Druk op de / toetsen om het lichtniveau aan te passen en druk op de OK toets.

Het contrast aanpassen (CONTRAST)

Pas het beeldcontrast aan.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kurz u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (BEELD) te selectoren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de / toetsen om (CONTRAST) te selectoren en druk op de OK toets.

Het CONTRAST menu verschijnt op het scherm.

4 Druk op de / toetsen om het contrast aan te passen en drukervolgens op de OK toets.

Het zwartniveau van een beeld aanpassen (HELDERHEID)

Pas de holderheid van het beeld aan (zwartniveau).

Opmerking

Als de optic KLEUREN is ingesteld op sRGB, kurz u de optic CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (BEELD) te selecteren en druk op de OK toets.
Het BEELD menu verschijnt op het scherm.
3 Druk op de / toetsen om (HELDERHEID) te selecteren en druk op de OK toets.
Het HELDERHEID menu verschijnt op het scherm.
4 Druk op de / toetsen om de helderheid aan te passen en druk verwolgens op de OK toets.

■ De kleurtemperatuur aanpassen (KLEUREN)

U kunt het kleurniveau voor het witte gedeelte van het beeld kiezen uit de standardinstellungen voor kleurtemperatuur.

U kunt desgewenst de kleurtemperatuur ook nauwkeuriger aanpassen.

U kunt de gewenste kleurtemperatuur instellen voor elke stand van de helderland van het scherm.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de / toetsen om (KLEUREN) te selecteren en druk op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

4 Druk op de / toetsen om de gewenste kleurtemperatuur te selecteren en druk op de OK toets.

Wit krijgt een rode inplaats van een blauwe tint, als de temperatuur worden verlaagd van 9.300Kaar 6.500K (standaardinstelling).

Als u "sRGB" selecteert, worden de kleuren aangepast aan het sRGB-profiel (de sRGB-kleurinstelling is een standardprotocol voor kleurruimten die ontworpen is voor computerproducten). Als u "sRGB" selecteert,要去en de kleurinstelleningen van de computer zich ingesteld op het sRGB-profiel.

Opmerkingen

• Als een aangesloten computer of ander apparaat Niet geschikt is voor sRGB, kan de kleur Niet worden aangepast aan het sRGB-profiel.
• Wanner KLEUREN is ingesteld op sRGB, kurz u CONTRAST, HELDERHEID of GAMMA nicht aanpassen.

De kleurtemperatuur nauwkeurig aanpassen (GEBRUKER INSTEL)

De kleurtemperatuur kan worden ingesteld voor elke modus. (SPEL/FILM/PC/GEBRUITKER).

1 Druk op de / toetsen om AANPASSEN te selectoren en druk verwolgens op de OK toets.
Het GEBRUIKER INSTEL menu verschijnt op het scherm.
2 Druk op de / toetsen om R (rood) of B (blauw) te selecteren en druk op de OK toets. Druk op de / toetsen om de kleurtemperatuur aan te passen en druk verwolgens op de OK toets.
Aangezien bij deze instelling de kleurtemperatuur worden gewijzigd door de componenten R en B te verhogen of te verlagen ten opzichte van G (groen), is de component G vastgelegd.
3 Druk op de / toetsen om te selecteren en druk verwolgens op de OK toets.

De neue kleurstelling worden opgeslagen in het geheugen en wordt automatisch opgeroepen wonneer GEBRUIKER worden geselecteerd.

Het KLEUREN menu verschijnt op het scherm.

■ De gamma-installing wijdzigen (GAMMA)

U kunt de kleurtinten van het beeld op het scherm afstemmen op de originele kleurtinten van het beeld.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kurz u de optie CONTRAST, HELDERHEID of GAMMA Niet aanpassen.

1 Druk op de MENU toets.
Het hoofdmenu verschijnt op het scherm.
2 Druk op de / toetsen om (BEELD) te selectoren en druk op de OK toets.
Het BEELD menu verschijnt op het scherm.
3 Druk op de / toetsen om (GAMMA) te selecteren en druk verwolgens op de OK toets.
Het GAMMA menu verschijnt op het scherm.
4 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

■ De scherpte aanpassen (SCHERPTE)

Pas doit optie toe om de randen van beelden, enz. scherper te make.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (BEELD) te selectoren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de / toetsen om [ (SCHERPTE) te selecteren en druk op de OK toets.

Het SCHERPTE menu verschijnt op het scherm.

4 Druk op de / toetsen om de scherpte aan te passen en druk cervolgens op de OK toets.

MODUS HERSTEL. menu (elke modus terugzetten maar de standardinstelling)

U kurz de aangepaste instellingen terugzetten maar de standaardinstellenen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om [BEELD) te selectoren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de / toetsen om (MODUS HERSTEL.) te selecteren en druk op de OK toets.

Het MODUS HERSTEL. menu verschijnt op het scherm.

4 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

• OK: Alle standardinstallingen van elke modus in het BEELD menu herstellen.
• ANNULEREN: Het resetten annuleren en terugkeren maar het BEELD menu.

AUDIO menu

U kurz de volgende onderdelen aanpassen met het AUDIO menu.

TREBLE
BASS
BALANS
- SURROUND
- RESET

TREBLE, BASS of BALANS aanpassen

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (AUDIO) te selecteren en druk op de OK toets.
3 Druk op de / toetsen om TREBLE, BASS of BALANS te selecteren en druk verwolgens op de OK toets.
4 Druk op de / toetsen om de treble, bass of balans aan te passen en druk verwolgens op de OK toets.

Opmerking

TREBLE en BASS können alleen worden aangepast wonneer
SURROUND is uitgeschakeld.

SURROUND selectoren

1 Druk op de MENU toets.
Het hoofdmenu verschijnt op het scherm.
2 Druk op de / toetsen om (AUDIO) te selecteren en druk op de OK toets.
3 Druk op de / toetsen om SURROUND te selectoren en druk verwolgens op de OK toets.
4 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

• AAN: Produceert krachtig geluid (surround effect).
• UIT: Schakelt het surround effectuit.

■ AUDIO RESET menu (elke modus terugzetten maar de standardinstelling)

→·←

U kunt de aangepaste instellenen terugzettenaar de standaardinstellen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (AUDIO) te selecteren en druk op de OK toets.

Het AUDIO menu verschijnt op het scherm.

3 Druk op de / toetsen om - (RESET) te selecteren en druk op de OK toets.

Het AUDIO RESET menu verschijnt op het scherm.

4 Druk op de / toetsen om de gewenste modus te selectoren en druk op de OK toets.

• OK: Alle standardinstellungen van elke modus in het AUDIO menu herstellen.
• ANNULEREN:

Het resetten annuleren en terugkeren maar het AUDIO menu.

A SCHERM menu (alleen voor analogoog RGB-signal)

U kunt de volgende onderdelen aanpassen met het SCHERM menu.

AUT. INSTELLEN
FASE
PITCH
H CENTRING
V CENTERING

Opmerking

Wanneru digitale RGB-signalen ontvangt van de DVI-D-ingang voorINGANG1,zijn aanpassingen nicht nodig.

De beeldkwaliteit automatisch aanpassen

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zDat er een scherp beeld op het scherm verschijnt (pageina 19).

Opmerking

Als de functie voor het automatische aanpassen van de beeldkwaliteit is geactiveerd, werkelt alleen de (aan/uit)-schakelaar.

Als het beeld Niet volledig worden aangepast met de functie voor het automatisch aanpassen van de beeldkwaliteit

U kunt de beeldkwaliteit voor het huidige ingangssignal automatisch verder aanpassen (zie AUT. INSTellenLEN hieronder).

Als de beeldkwaliteit nog verder moet worden aangepast

U kunt de scherpte (fase/pitch) en de positie (horizontal/verticale positie) van het beeel handmatig aanpassen.

Deze instellingen worden opgeslagen in het geheugen en automatisch opgewoepen als de monitor een erder ontvangen en geregistreeid ingangssignaal ontvangt.

De beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (AUT. INSTellen)

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

3 Druk op de / toetsen om AUT. INSTELLEN te selectoren en druk verwolgens op de OK toets.

Het AUT. INSTELLEN menu verschijnt op het scherm.

4 Druk op de / toetsen om AAN of UIT te selectoren en druk op de OK toets.

• AAN: Breng de nodige wijzigingen aan voor de fase, pitch en horizontale/verticale positie van het huidige ingangssignaal en sla deze op.

Opmerking

Als de monitor is ingeschakeld of het ingangssignaal worden gewijzigd, voert AUT. INSTELLEN automatisch aanpassingen UIT.

AUT. INSTELLEN werkkt automatisch wonneer het ingangssignal wirdt gewijzigd.

5 Druk op de / toetsen om te selecteren en druk op de OK toets.

Ga terug maar het menuschem.

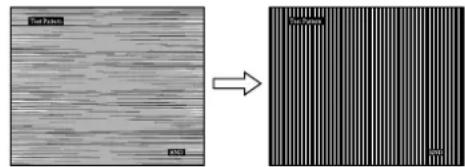

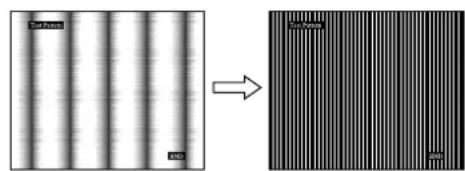

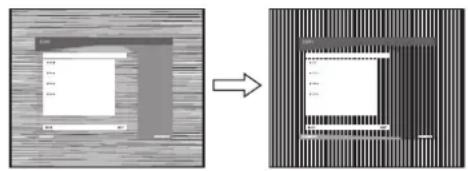

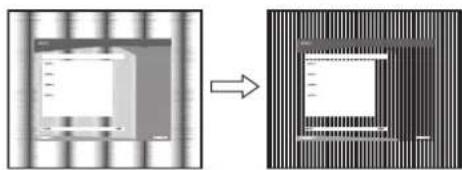

Pas de beeldscherpte en de positie handmatig aan (PITCH/FASE/H CENTRERING/V CENTRERING)

U kunt de scherpte van het beeld als volgt aanpassen. Deze aanpassing is effectief als de computer is aangesloten op de HD15-ingang van de monitor (analoge RGB).

1 Stel de resolutie op de computer in op 1.280 × 1.024 .

2 Plaats de cd-rom in het cd-rom-station.

3 Start de cd-rom

Voor Windows

Selecteer het gebied, de taal en het model en klik op Hulpprogramma voor instellen van monitor (UTILITY).

4 Klik op "Adjust" en bevestig de huidige resolutie (bovenste waarde) en de aanbevolen resolutie (onderste waarde), en klik verwolgens op "Next". Het testpatroon voor PITCH verschijnt.

5 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

6 Druk op de / toetsen om (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

7 Druk op de / toetsen om PITCH te selecteren en druk verwolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

8 Druk op de / toetsen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

9 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als er horizontale strepen op het hele scherm zichtbaar zijn, moet u de PITCH als volgt aanpassen.

10 Klik op "Next".

Het testpatroon voor FASE verschijnt.

11 Druk op de / toetsen om FASE te selecteren en druk verwolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

12 Druk op de / toetsen tot de horizontally strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

13 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

14 Klik op "Next".

Het testpatroon voor CENTRERING verschijnt.

15 Druk op de / toetsen om H CENTRERING of V CENTRERING te selecteren en druk verwolgens op de OK toets.

Het H CENTRERING aanpassingsmenu of V

CENTRERING aanpassingsmenu verschijnt op het scherm.

16 Druk op de / toetsen om het testpatroon in het midden van het scherm teplaatsen.

17 Klik op "Next".

Klik op "End" of "AFBREKEN" om het testpatroon uit te schakelen.

1 Open "Deze computer" en klik met de rechtermuisknp op het pictogram cd-rom.

Gaaryl "Verkenner" en open het pictogram cd-rom.

2 Open [Utility] en selecteer [WINDOWS].

3 Start [WIN Utility.EXE].

Het testpatroon verschijnt. Ga waar stap 4.

Voor Macintosh

1 Open de cd-rom.

2 Open [Utility] en selecteer [MAC].

3 Open [MAC UTILITY] en start

Het testpatroon verschijnt. Gaaar stap 4.

4 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

5 Druk op de / toetsen om (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de / toetsen om FASE te selecteren en druk verwolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

7 Druk op de / toetsen tot de horizontally strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

8 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als cr verticale strepen op het hele scherm zichtaar�, moet u de PITCH als volgt aanpassen.

9 Druk op de / toetsen om PITCH te selecteren en druk verwolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

10 Druk op de / toetsen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

11 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

12 Druk op de / toetsen om H CENTRERING of V CENTRERING te selecteren en druk verwolgens op de OK toets.

Het H CENTRERING aanpassingsmenu of V CENTRERING aanpassingsmenu verschijnt op het scherm.

13 Druk op de / toetsen om het testpatroon in het midden van het scherm teplaatsen.

14 Klik op het scherm op "END" om het testpatroon uit te schakelen.

POSITIE MENU menu

U kunt de positie van het menu wijzigen als dit menu een beeld op het scherm blokkeert.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (POSITIE MENU) te selecteren en druk op de OK toets.

Het POSITIE MENU menu verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste positie te selectoren en druk op de OK toets.

Er zijn drie verschillende posities voor de bovenkant, het midden en de onderkant van het scherm.

INGANG ZOEKEN menu

Als u in het menu INGANG ZOEKEN de optie AUTO AAN selecteert, Zoekt de monitor automatisch waar ingangssignalen via een ingang en wijzigt de ingang automatisch voordat de energiespaarstand van de monitor worden ingeschakeld.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (INGANG ZOEKEN) te selecteren en druk verwolgens op de OK toets.

Het menu INGANG ZOEKEN verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste modus te selecteren en druk op de OK toets.

• AUTO AAN: Als de geseleede ingang geen ingangssignaal heeft of als u een ingang selecteert met de INPUT toets op de monitor en dcze ingang geen ingangssignaal heeft, verschijnt het schermbericht (pagea 20) en zoekt de monitor automatisch maar ingangssignalen via andere ingangen om de ingang te wijzigien. Als de ingang is gewijzigd, worden de geseleede ingang weergegeven in de linkerbovenhoek van het scherm. Wordt er geen ingangssignaal ontvangen, dan worden de energiespaarstand van de monitor automatisch ingeschakld.

• AUTO UIT: De ingang wird nicht automatisch gewijzigd. Druk op de INPUT tocts om de ingang te wijzigen.

LANGUAGE menu

U(Int) Untut te taal wijzig den die wordt gebruikt in menu's of berichten die op deze monitor worden weergegeven.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om A (LANGUAGE) te selecteren en druk op de OK toets.

Het LANGUAGE menu verschijnt op het scherm.

3 Druk op de / toetsen om een taal te selecteren en druk verzolgens op de OK toets.

• ENGLISH: Engels
  FRANÇAIS: Frans
• DEUTsCH: Duits
• ESPANOL: Spaans
  ITALIANO: Italiaans
• NEDERLANDS
• SVENSKA: Zwceds

·FRSGHIN

U kunt de aangepaste instellenen terugzettenaar de standaardinstellen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (RESET) te selecteren en druk op de OK toets.

Het RESET menu verschijnt op het scherm.

3 Druk op de / toetsen om de gewenste modus te selecteren en druk op de OK toets.

• OK: Alle standardinstellungen worden hersteld.
  Houd er rekening mee dit bij deze methode de LANGUAGE instelling nicht worden gesetzt.

• ANNULEREN: Het resetten annuleren en terugkeren maar het menuschem.

TOETSEN SLOT menu

U kunt de toctsen vergrendelen om ongewenst aanpassen of resetten te vermijden.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de / toetsen om (TOETSEN SLOT) te selectoren en druk op de OK toets.

Het TOETSEN SLOT menu verschijnt op het scherm.

3 Druk op de / toetsen om AAN of UIT te selectoren.

AAN: Alleen de (aan/uit)-schakelaar en de MENU toets werken. Als u een andere handeling probecrtuit te voeren, verschijnt het pictogram or het scherm. Wanner FOETSEN SLOT is ingesteld op AAN, kan alleen dit menu-onderdeel worden geselecteerd.

• UIT: TOFTSEN SLOT is ingesteld op UIT.

Met de luidsprekers van de monitor of de hoofdtelefoon kut u luisteren maar geluid van uw computer of andere audioapparatuur aangesloten op de audio-ingang van de monitor.

U aunt het volume bedieren met behulp van hetAPE menu "Volume" in het hoofdmenu.

1 Druk op de / toetsen wanneer er geen menu op het scherm verschijnt.

2 Druk op de / toetsen om het volume te bedieren. Het menu verdwijnt automatisch na ongeveer 5 seconden.

Opmerkingen

• U kunt het volume Niet aanpassen wanner het hoofdmenu worden weergcgeven op het scherm.
• Wanneer uw monitor zich in de energiespaarstand bevindt, komt er geen geluid uit de luidsprekers of de hoofdtelefoon.

Energiespaarfunctie

Deze monitor voldoct aan de richtlijnen voor stroombesparing die zich opgesteld door VESA, ENERGY STAR en NUTEK. Als de monitor is aangelsloten op een computer of een videokaart die compatibel is met DPMS (Display Power Management Standard) voor analoge ingang/DMPM (DVI Digital Monitor Power Management) en voor digitale ingang, gaat de monitor automatisch minder stroom verbruiken, zoals hieronder is weergegeven.

SDM-G76X

Stroomstand	Stroomverbruik (aan/uit)-lampje
normale	50 W (max.) groen
werking
actief uit*	1,0 W (max.) orangje
(diepe sluimer)**
stroom	1,0 W (max.) uit
uitgeschakeld

SDM-G96X

Stroomstand	Stroomverbruik	(aan/uit)-lampje
normale	53 W (max.) groen
werking
actief uit*	1,0 W (max.) oranje
(diepe sluimer)**
stroom	1,0 W (max.) uit
uitgeschakeld

• Als uw computer in de stand "actiefuit" worden gezet, valt het ingangssignaalweg en verschijnt het bericht "GEEN INPUT SIGNALAELop het scherm. Na 5 seconden worden de energiespaarstand voor de monitor geactiveerd.
  **"Diepe sluimer" is een stroomspaarstand die gedefiniert is door de Environmental Protection Agency.

Functie voor het automatisch aanpassen van de beeldkwaliteit (alleen voor analoog RGB-siŋaal)

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en de scherpte (fase/ pitch) automatisch aangepast zodate er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Als de monitor een ingangssignaal ontvangt, worden deze automatisch afgestemd op een van de fabrieksinstellenen die in het geheugen van de monitor zijn opgeslagen, om een beeld van hoge kwaliteit in het midden van het scherm te krijgen. Als het ingangssignaal overeenkomt met de fabrieksinstelling, worden het beeld automatisch op het scherm weergegeven met de juiste standaardinstellenen.

Als ingangssignalen nicht overeenkomen met de fabrieksinstellungen

Als de monitor een ingangssignaal ontvangt dat Niet overeenkomt met een van de fabrieksinstallingen, worden de functie voor het automatisch aanpassen van de beeldkwaliteit van de monitor geactiveerd, waardoor er altijd een scherp beeel verschijnt op het scherm (binnen het volgende frequentaiebereik):

Horizontale frequenie: 28 - 80kHz

Verticale frequenie: 56-75 Hz

De eerste keer dat de monitor ingangssignalen ontvangt die nicht overeenkomen met een van de fabrieksinstellingen, kan het langer dan normala duren voordat het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodate de monitor opdezelfde manier werkt als wonneer de monitor signalen ontvangt die wel overeenkomen met een van de fabrieksinstellingen.

Als u de fase, pitch en beeldpositie handicapig aanpast wanner UIT of AUT. INSTELLEN is geseleerd

Voor sommige ingangssignalen konnen de beeldpositie, de fase en de pitch nicht helemaal automatisch worden aangepast. Deze instellengen konnen dan handmatig worden aangepast (pageina 15). Als u deze instelleningen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weeer opgeroepen wanner de monitordezelfde ingangssignalen ontvangt.

Opmerkingen

• Als de functie voor het automatische aanpassen van de beeldkwaliteit is geactiveerd, werkkt alleen de (aan/uit)-schakelaar.
• Het kan zich dat het beeld gedurende dezeijd knippert, maar dit duidt Niet op een storing. Wacht een paur seconden tot de installing is voltooid.

Problemen oplossen

Lees dit gedeelte door voordat u contact opneemt met uw dealer of de klantenservice.

Schermberachten

Als er een probleem is met het ingangssignaal, verschijnt een van de volgende berichten op het scherm. Om dit probleem op te losers,zie "Problemen en oplossingen" op pagina 21.

Als BUITEN BEREIK op het scherm verschijnt

Dit geeft aan dat het ingangssignaal Niet worden ondersteund door de monitor. Controller de volgende items.

Voorbeeld

Als "xxx.xkHz/ xxxHz" wordt weergegeben

Dit geeft aan dat de horizontale of verticale freiagentie Niet wordt ondersteund door de monitor.

De eijfers staan voor de horizontale en verticale frequencies van het huidige ingangssignaal.

Als "RESOLUTIE >1280× 1024 wordt weergegeven

Dit geeft aan dat de resolutie Niet worden ondersteund door het beeldschem (1.280 × 1.024 of minder).

Als GEEN INPUT SIGNALAAL op het scherm verschijnt

Hiermee worden aangegeven dat er geen signaal worden ingevoerd.

Voorbeeld

GA NAAR STROOMSPAAR

De monitor schakelt ongeveer 5 seconden nadat het bericht is verschenen over maar de energiespaarstand.

Als KABEL NIET AANGESLOTEN op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel is losgekoppeld.

Voorbeeld

GA NAAR STROOMSPAAR

De monitor schakelt ongeveer 45 seconden nadat het bericht is verschenen over maar de energiespaarstand.

Problemen en oplossingen

Raadplecg de gebruiksaanwijzing van de aangcsloten apparatuur wanncr u problemen hierf met een aangesloten computer of andere apparatuur.

Probleem Controller ze deze punten
Geen beeld
Als het (1) (aan/uit)-lampje nicht brandt nadat het netsnoor is aangeslooten of als het (2) (aan/uit)-lampje nicht brandt nadat op de aan/uit-schakelaar werk gedrukt.	• Controller of het netsnoor god is aangesloten.
Als "KABEL NIET AANGESLOTEN" verschijnt op het scherm.	• Controller of de videosignaalkabel god is aangesloten en of alle stekkers god vastzitten (pagina 8). • Controller of de pennen van de video-ingang Niet maar verbogen ofaar binnen waar得益rukt. • Controller of de gselecteerde ingangsinstelling correct is (pagina 10). • Er is een videosignaalkabel aangesloten die Niet is meegeleverd. Als u een videosignaalkabel aansluit die Niet is bijgeleverd, kan het bericht "KABEL NIET AANGESLOTEN" op het scherm verschijnen voordat de energiespaarstand worden gactivvcerd. Dat is normalaal en duidt nicht op een storing.
"GEEN INPUT SIGNAAL" worden weergeveen op het scherm of het (3) (aan/uit)-lampje is oranje.	• Controller of de videosignaalkabel god is aangesloten en of alle stekkers god vastzitten (pagina 8). • Controller of de pennen van de video-ingang Niet maar verbogen ofaar binnen waar得益rukt. • Controller of de gselecteerde ingangsinstelling correct is (pagina 10). ■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor • De computer staat in de energiespaarstand. Druk op een willekcurige tocts op het toetsbord of verplaats de muis. • Controller of de grafische kaart god is geinstalleerd. • Pas uw videokaart aan op het十几年e stuurprogramma. Of stem de versie van uw videokaart af op het huidige besturingssystem. • Als u gebruik maakt van een laptopscomputer, dien u deuitgang van uw computer in te stellen op video-uitgang (voormeer details over de installing van de video-uitgang, dien u contact op te nemen met de computerfabrikant). • Controller of de computer is ingeschakeld. • Start de computer opnieuw op.
"BUITEN BEREIK" verschijnt op het scherm.	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor • Controller of het videofrequentiebereik binnen de monitorspecificities valt. Als u een oude monitor door deze monitor heeft verzangen, moet u de oude monitor opnieuw aansluiten en de grafische kaart van de computer aanpassen binnen het volgende bereik: Horizontaal: 28-80 kHz (analoge RGB), 28-64 kHz (digitale RGB) Verticalaal: 56-75 Hz (analoge RGB), 60 Hz (digitale RGB) Resolutie: 1.280 × 1.024 of minder • Start uw besturingsystem in de veilige modus en start uw computer opnicuw op nadat u de resolutie heeft ingesteld. De instilling van de veilige modus is afhankelijk van het besturingssystem. Voormeer details dien u contact op te nemen met de computerfabrikant.
U gezruikt Windows en heeft een oude monitor verrangen door deze monitor.	• Als u een oude monitor door deze monitor heeft verzangen, moet u de oude monitor opnieuw aansluiten en de volgende procedure uitvoeren. Selecteer "SONY" in de lijst met "Fabrikanten" en selecteer "SDM-G76X" of "SDM-G96X" in de lijst "Modellen" in het Windows-venster voor apparatuselectie. Als de modelnaam van deze monitor Niet in de lijst met "Modellen" verschijnt, moet u "Plug & Play" proberen.
Bij gezruikt van een Macintosh-system.	• Als u de Macintosh-adapter (niet meegeleverd) gezruikt, moet u controlleden of de Macintosh-adapter en de videosignaalkabel correct zijn aangesloten.
Probleem Controller deze punten
Het beeld flickkert, springt, oscilleert of is verrormd.	·Pas pitch en fase aan (alleen analogoog RGB-signal) (pagea 15). ·Probeer de monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit. ■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Raadpleeg de handleiding van de grafische kaart voor de juiste instelling van de monitor. ·Controller de de grafische modus (VESA, Macintosh 19" Color, enzovoort) en de frequentie van het ingangssignal worden ondersteund door deze monitor. Sommige grafische kaarten hebben een synchronisatiepuls die te smal is om de monitor correct te soften synchroniseren, ook al ligt de freqente binnen het juiste bereik. ·Pas de frequente voor vernieuwen (verticale freientre) van de computer aan, om een optimaal beeld te verkrijgen.
Het beeld is wazig.	·Pas de holderheid en het contrast aan (pagea 12). ·Pas pitch en fase aan (alleen analogoog RGB-signal) (pagea 15). ■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Stel dc resolutie op uw computer in op SXGA (1.280 x 1.024).
Echobeeeld (ghosting). ·Gebruik geen videoverlengkabels en/of videoschakeldozen. ·Controleer of alle aansluitingen goed vastzitten.
Het beeld is Niet gecentreerd of heeft net de juiste afmetingen (alleen analogoog RGB-signal).	·Pas pitch en fase aan (pagea 15). ·Pas de beeldpositie aan (pagea 15). Houd er rekening mee dat in bepaalde videomodi het scherm net volledig is bevuld.
Het beeld is te Klein.	■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Stel dc resolutie op uw computer in op SXGA (1.280 x 1.024).
Het beeld is donker. ·Pas de holderheid aan (pagea 12). ·Pas de weitergrundverlichting aan (pagea 12). ·Na het inschaken van de monitor duurt het enkele minuten voordat het scherm oplicht.
Golvend of elliptisch patroon (moiré) is zichtaar.	·Pas pitch en fase aan (alleen analogoog RGB-signal) (pagea 15).
De kleur is Niet gelijkmatig.	·Pas pitch en fase aan (alleen analogoog RGB-signal) (pagea 15).
Onzuivere witweergave.	·Pas de kleurtemperatuur aan (pagea 13).
De toetsen van de monitor werken net (Oarschijnt op het scherm).	·Als TOETSEN SLOT is ingesteld op AAN,要去 u deze instellen op UIT (pagea 18).
De monitor worden na enigeijduitgeschakeld.	■Problemen die worden verroorzaakt door de computer of andere apparatuur die is aangesloten en Niet door de monitor ·Schakel dc energicsparstand van de computer uit.
De resolutie die op het menuschem worden weergegeven, is onjuist.	·Afhankelijk van de instilling van de grafische kaart, kan de resolutie die op het menuschem worden weergegeven,制动 overeenkomen met dc resolutie die in de computer is ingesteld.

Als een probleem Niet kan worden opgelost, neemt u contact op met een erkende Sony-dealer en geeft u de volgende informatie:

• Modelnaam: SDM-G76X of SDM-G96X
  Serienummer
• Gedetailleerde beschrijving van het probleem
  Aankoopdatum
• Naam en specifications van uw computer en grafische kaart

Technische gegevens

SDM-G76X

LCD-schem Type: a-Si TFT Active Matrix

Beeldformaat: 17,0 inch

Ingangssignaalindeling RGB-werkingsfrequencie*

Horizontal: 28 - 80kHz

(analoge RGB)

28-64kHz

(digitale RGB)

Vertical: 56-75 Hz

(analoge RGB)

60Hz (digitale RGB)

Resolutie Horizontaal: max. 1.280 punten

Verticaal: max. 1.024 lijnen

Ingangssignaalniveauaus Analoog RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-sigmaal

TTL-niveau, 2,2k

positief of negatief

(afzonderlijk horizontaal en

vertical)

Digital RGB (DVI)-signal:

TMDS (Single link)

Audio-ingang Stereo mini-aansluiting, 0,5 Vrms

Luidsprekeruitgang 2W× 2

Hoofdtelefoonaansluiting Stereo mini-aansluiting

Stroomvereisten 100-240 V, 50-60 Hz

max. 1,0 A

Werkingstemperatuur 5-35 C

Afmetingen (breedte/hoogte/diepte)

Beeldschem (rechtopstaand):

Ongeveer 383,5× 404,5× 163mm

Gewicht Ongeveer 5,5kg

Plug & Play DDC2B

Accessoires Zie pagina 8.

SDM-G96X

LCD-schem Type: a-Si TFT Active Matrix

Beeldformaat: 19,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28 - 80kHz

(analoge RGB)

28-64kHz

(digitale RGB)

Vertical: 56 - 75Hz

(analoge RGB)

60Hz (digitale RGB)

Resolutie Horizontaal: max. 1.280 punten

Verticaal: max. 1.024 lijnen

Ingangssignaal niveaus Analoog RGB-videoisignaal

0,7 Vp-p, 75 Ω, positief

SYNC-sigmaal

TTL-niveau, 2,2k

positief of ncgatifc

(afzonderlijk horizontaal en

vertical)

Digital RGB (DVI)-signal:

TMDS (Single link)

Audio-ingang Stereo mini-aansluiting, 0.5 Vrms

Luidsprekkeruitgang 2W× 2

Hoofdtelefoonaansluiting Stereo mini-aansluiting

Stroomvercisten 100-240 V, 50-60 Hz

max. 1,0 A

Werkingstemperatuur 5-35 C

Afmetingen (breedte/hoogte/diepte)

Beeldschem (rechtopstaand):

Ongeveer 422,5× 435,5× 163mm

Gewicht Ongeveer 6kg

Plug & Play DDC2B

Accessoires Zie pagina 8.

• Aanbevolen horizontale en verticale synchronisatieconditione

• Horizontale synchronisatiebreedte moet meer dan 4.8% van de totale horizontale vrijd着眼 of 0.8 sec ,afhankelijk van wat het grootst is.

• Horizontale onderdrukkingsbreedte moet meer dan 2,5 sec zichn.
• Verticale onderdrukkingsbreedte moet meer dan 450 sec maar.

Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

彩色液晶显示器

使用说明书 (CS)

SDM-G76X

SDM-G96X

Owner's Record
