Tipo di prodotto	Monitor LCD a colori
Marca	Sony
Modello	SDM-G96X
Dimensioni dello schermo	19 pollici (diagonale)
Tipo di pannello	TFT a matrice attiva (a-Si)
Risoluzione massima	1280 x 1024 (SXGA)
Frequenze di ingresso (analogico)	Orizzontale: 28-80 kHz, Verticale: 56-75 Hz
Frequenze di ingresso (digitale)	Orizzontale: 28-64 kHz, Verticale: 60 Hz
Ingressi video	DVI-D (digitale) e HD15 (analogico)
Ingresso audio	Mini jack stereo (0,5 V eff.)
Uscita audio	Altoparlanti stereo 2 W x 2, jack cuffie
Dimensioni (con base)	422,5 x 435,5 x 163 mm
Peso	Circa 6 kg
Alimentazione	100-240 V CA, 50/60 Hz, 1,0 A max
Consumo elettrico	Normale: 53 W max, Standby: 1,0 W max, Spento: 1,0 W max
Funzioni immagine	Modalità: Film, PC, Gioco, Utente; Regolazioni: contrasto, luminosità, gamma, nitidezza, temperatura colore
Regolazione automatica	Sì (fase, clock, posizione) per segnale analogico
Risparmio energetico	VESA DPMS / DMPM, certificazione ENERGY STAR
Inclinazione	Regolabile (inclinazione avanti/indietro)
Sicurezza	Blocco Kensington, griglie di ventilazione
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi
Compatibilità	Plug-and-Play DDC2B, compatibile PC e Mac
Accessori forniti	Cavo di alimentazione, cavo DVI-D, cavo HD15, cavo audio, fermacavi, CD-ROM, scheda di garanzia

Domande frequenti - SDMG96X SONY

Come collegare il monitor al computer?

Spegnere il computer e il monitor. Utilizzare il cavo DVI-D fornito per una connessione digitale o il cavo HD15 per una connessione analogica. Collegare il cavo audio se si desidera utilizzare gli altoparlanti. Inserire il cavo di alimentazione, quindi accendere prima il monitor e poi il computer.

Cosa fare se il monitor visualizza 'NESSUN INGRESSO VIDEO'?

Verificare che il cavo video sia collegato correttamente. Assicurarsi che la sorgente di ingresso sia selezionata correttamente con il tasto INPUT. Se il computer è in modalità di risparmio energetico, premere un tasto della tastiera o spostare il mouse.

Come regolare l'immagine manualmente?

Utilizzare i tasti MENU, ↓/↑ e OK per accedere al menu OSD. Nel menu IMMAGINE è possibile regolare contrasto, luminosità, nitidezza, gamma e temperatura colore. Per i segnali analogici, utilizzare il menu SCHERMO per regolare fase, clock e posizione.

Quali sono le modalità immagine disponibili e come cambiarle?

Le modalità sono Film, PC, Gioco e Utente. Premere il tasto MODALITÀ IMMAGINE (sul davanti del monitor) per passare da una all'altra. Ogni modalità può essere personalizzata nel menu IMMAGINE.

Il monitor rimane in standby, come riattivarlo?

Il monitor entra in modalità di risparmio energetico quando non rileva alcun segnale. Per riattivarlo, accendere il computer o cambiare la sorgente di ingresso. Se la spia di alimentazione è arancione, premere un tasto della tastiera o spostare il mouse.

Posso utilizzare un supporto a muro?

Sì, il monitor è compatibile VESA. Utilizzare un kit di montaggio a muro adatto fissando le viti nei fori predisposti sul retro. Rimuovere la base originale se necessario. Consultare un tecnico qualificato per l'installazione.

Come pulire lo schermo LCD?

Scollegare prima l'alimentazione. Utilizzare un panno morbido e asciutto per pulire delicatamente lo schermo. Non utilizzare mai alcol, benzina, detergenti abrasivi o prodotti antistatici, poiché potrebbero danneggiare il rivestimento.

Cosa fare se i tasti del monitor sono bloccati?

Il menu BLOCCO MENU potrebbe essere attivo. Premere il tasto MENU per aprire il menu, andare su BLOCCO MENU e impostarlo su INATTIVO. Se appare l'icona di blocco, è possibile utilizzare solo l'interruttore di alimentazione e il tasto MENU.

Come attivare o disattivare la funzione DDC/CI?

Tenere premuto il tasto MENU per più di 8 secondi. Un messaggio indica lo stato attuale (ATTIVO o INATTIVO). DDC/CI consente al computer di controllare le impostazioni del monitor.

L'immagine sfarfalla o è sfocata, cosa fare?

Per un segnale analogico, utilizzare la regolazione automatica nel menu SCHERMO o regolare manualmente fase e clock. Verificare anche la risoluzione e la frequenza di aggiornamento del computer. Assicurarsi che i cavi siano ben collegati.

MANUALE UTENTE SDMG96X SONY

7 Altavoces estereo (pagina 18)

Istruzioni per l'uso (IT)

SDM-G76X

SDM-G96X

Owner's Record

Identificazione delle parti e dei comandi. 6

Installazione 8

Punto 1: Uso del supporto 8

Punto 2: Collegamento del display al computer 8

Punto 3: Collegamento del cavo di alimentazione. 9

Punto 4: Fissaggio dei cavi 9

Punto 5: Accensione del monitor e del computer 9

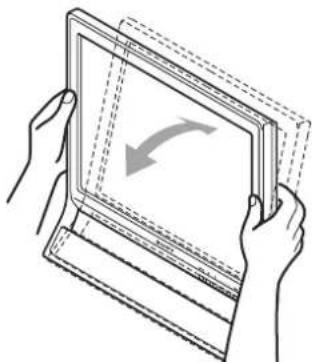

Regolazione dell'inclinazione 10

Selezione del segnale di ingresso (tasto INPUT) 10

Personalizzazione del monitor 11

Modalità di spostamento all'interno del menu. 11

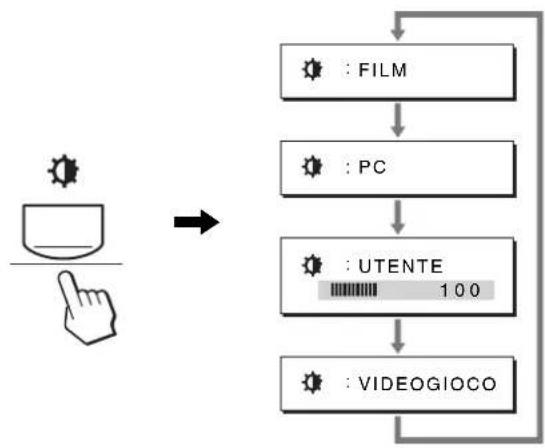

Impostazione di MODO (MODO IMMAGINE). 11

Menu IMMAGINE 12

Menu AUDIO 14

A Menu SCHERMO (solo segnale RGB analogico) 15

Menu POSIZIONE MENU 17

• Menu RILEV INGRESSO 17

A Menu LANGUAGE 17

Menu RIPRISTINO (ripristino alle impostazioni predefinite) .18

On Menu BROCCO MENU 18

Funzionalità tecniche 18

Controllo del volume 18

Funzione di risparmio energetico 19

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico) 19

Guida alla soluzione dei problemi 20

Messaggi a schermo. 20

Sintomi e soluzioni dei problemi 21

Caratteristiche tecniche 23

Macintosh e un marchio di fabbrica concesso in licenza ad Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi.

• Windows® é un marchio di fabbrica registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.
  VESA e DDC sono marchi di fabbrica di Video Electronics Standards Association.
• ENERGY STAR® é un marchio registrato negli Stati Uniti.
• Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated.
• Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive società.
• Inoltre, "TM" e "®" non vengono sempre citati nel presente manuale.

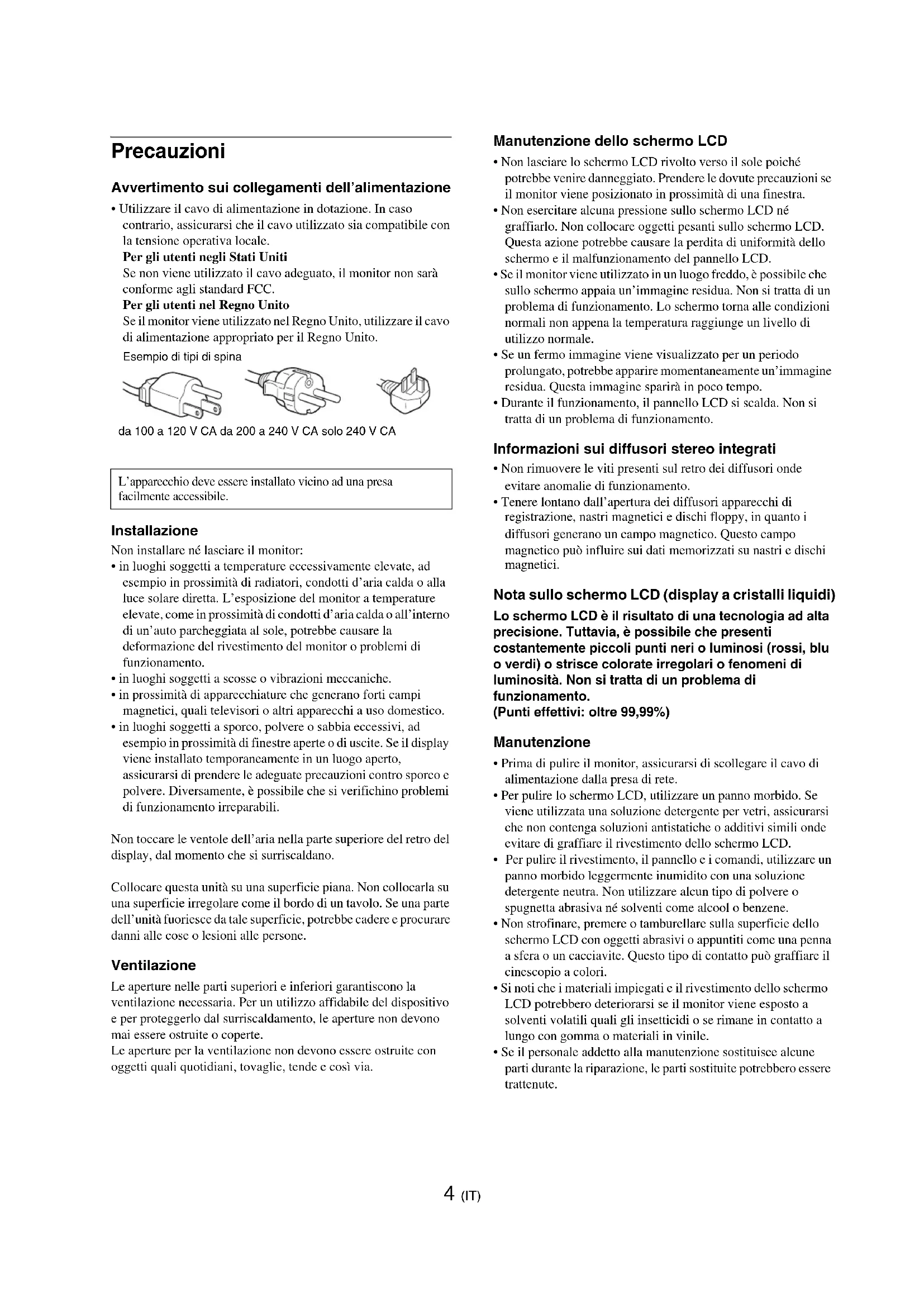

Precauzioni

Avvertimento sui collegamenti dell'alimentazione

• Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sare conformeagli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavò di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spina

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

L'apparecchio deve essere installato vicino ad una presa fácilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperatureccessivamente elevate, ad esempio in prossimitadi radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimitadi condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali tevisori o altri apparecchi a uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il display viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adequate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Non toccare le ventole dell'aria nella parte superiore del retro del display, dal momento che si surriscaldano.

Collocare questa unità su una superficie piana. Non collocarla su una superficie irregularare come il bordo di un ravolo. Se una parte dell'unità fuoricesce da tale superficie, potrebbe cadre e procurare danni alle cose o lesioni alle persone.

Ventilazione

Le aperture nelle parti superiori e inferiori garantisco la ventilazione necessaria. Per un utilizzo affidabile del dispositivo e per proteggerlo dal surriscaldamento, le aperture non devono mai essere ostruite o coperte.

Le aperture per la ventilazione non devono essere ostruite con oggetti quali quotidiani, tovaglie, tende e casi via.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prerendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non collocare oggetti pesanti sullo schermo LCD. Questa azione potrebbe causare la perdita di uniformità dello schermo e il malfunzionamento del pannello LCD.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Non si tratta di un problema di funzionamento. Lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolongato, potrebbe apparire momentaneamente un'immagine residua. Questa immagine sparirà in molto tempo.
• Durante il funzionamento, il pannello LCD si scalda. Non si tratta di un problema di funzionamento.

Informazioni sui diffusori stereo integrati

• Non rimuovere le viti presenti sul retro dei diffusori onde evitare anomalie di funzionamento.
• Tenere lontano dall'apertura dei diffusori apparecchi di registrazione, nastri magnetici e dischi floppy, in quanti i diffusori generano un Campo magnetico. Questo Campo magnetico cui influire sui dati memorizzati su nastri e dischi magnetici.

Note sullo schermo LCD (display a cristalli liquidi) Lo schermo LCD è il risultato di una technologia ad alta precisione. Tuttavia, è possibile che presenti costamente piccoli punti neri o luminosi (rossi, blu o verdi) o strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

(Punti effettivi:oltre 99,99%

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzato alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, premere o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite. Questo tipo di contatto più graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.
• Se il personale addetto alla manutenzione sostituisce alcune parti durante la riparazione, le parti sostituite potrebbero essere trattenate.

Trasporto

• Per trasportare il monitor, scollegare daesso tutti i cavi e afferrarlo saldamente con entrambé le mani. Se il monitorcade, si potrebbero causare ferite alle persono o danni al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Installazione a parete o su un supporto di montaggio

Per installare lo schermo a parete o su un supporto di montaggio è opportuno rivolgersi a personale qualificato.

Smaltimento del monitor

Non smaltire il monitor insieme ai normali rifiuti domestici.
- Il tubo a fluorescenza utilizzato per quello monitor contiene mercurio. Lo smaltimento del monitor deve quando essere effettuato in conformità alle norme sanitarie locali.

Per gli utenti negli Stati Uniti

Il presente prodotto contiene mercurio. Lo smaltimento del presente prodotto, se venduto negli Stati Uniti d'America, potrebbe essere soggetti a regolamentazione. Per ulteriori informazioni su smaltimento o riciclaggio, contattare gli enti locali o il consorzio Electronics Industries Alliance (http://www.eiae.org).

Identificazione delle parti dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

L'interruttore (alimentazione) e i tasti di controllo si trovano nella parte anteriore destra del lato inferiore del monitor.

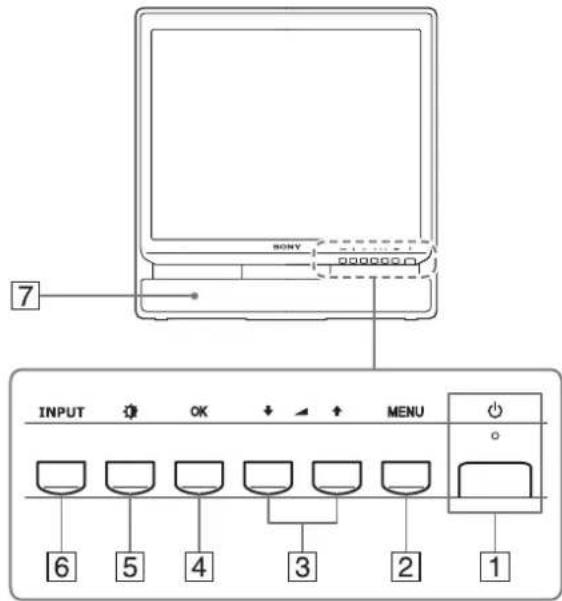

Parte anteriore del display

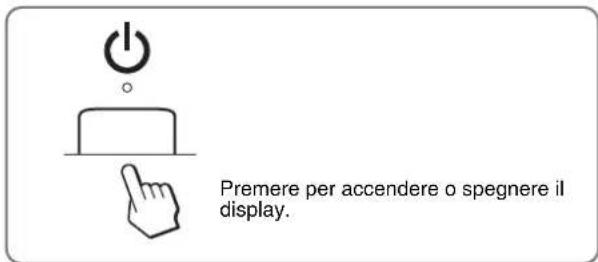

1 Interruttore e indicatori di accensione (alimentazione) (page 9, 19)

Per attivare o disattivare il display, premere l'interruttore (alimentazione) verso l'alto.

L'indicatore di accensione si illumina in verde all'accensione del display e in arancione quando il monitor si trova nel modo di risparmio energetico.

TastomENU (pagina 11)

Questo tasto consente di visualizzare o di chiudere il menu principale.

E inoltre possibile attivare la funzione DDC/CI tenendo premuto quello tasto per più di 8 secondi.

3 Tasti / e (controllo volume) (pagea 11, 18)

Questi tasti sono utilizzati per la selezione delle voci di menu e per le regolazioni; permettono inoltre di visualizzare il menu "Volume" per il controllo del volume.

4Tasto OK (pagina 11)

Utilizzare quello tasto per selezionare una voce o per eseguire le impostazioni del menu.

5Tasto (ODO IMMAGINE) (pagina 11)

Utilizzare questo tasto per effettuire le regolazioni di MODO IMMAGINE.

6Tasto INPUT (pagina 10)

Utilizzare quello tasto per selezionare il segnale di ingresso video tra INGRESSO1 e INGRESSO2 quando due computer sono collegati al monitor.

Diffusoristereo(pagina18)

I diffusori emettono i segnali audio sotto forma di suoni.

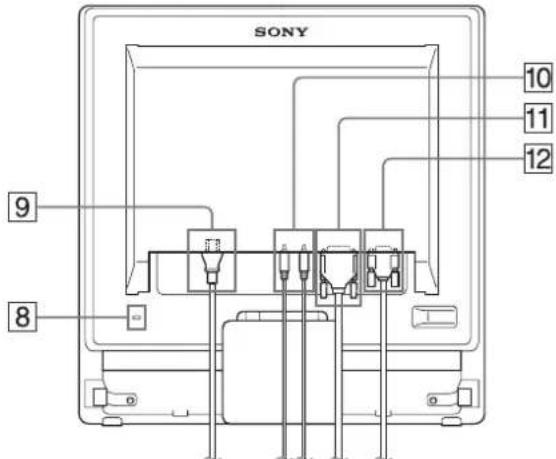

Parte posteriore del display

Vista laterale del display LCD

8Forodi protezione

Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Security System Kensington. Micro Saver Security System e un marchio di fabbrica di Kensington.

9 Connettore AC IN (pagea 9)

Collegare il cavo di alimentazione (in dotazione).

10 Ingresso audio per INGRESSO1/2 (pagina 8)

Consente I' ingresso dei segnali audio se viene collegato all'uscita audio di un computer o di altri apparecchi audio collegati a INGRESSO1/INGRESSO2.

11 Connettore di ingresso DVI-D (RGB digitale) per INGRESSO1 (pagina 8)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev.1.0.

12 Connettore di ingresso HD15 (RGB analogico) per INGRESSO2 (pagina 8)

Tramite quello connettore vengono immessi segnali video RGB analogici (0,7 Vp-p,positivo) e i segnali SYNC.

Presa per cuffie (pagina 18)

Consente l'uscita dei segnali audio sulle cuffie.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contentuti i seguenti articoli:

• Display LCD
  Cavo di alimentazione
  Cavo del segnale video HD15-HD15 (RGB analogico)
  Cavo del segnale video DVI-D (RGB digitale)
  Cavo audio (mini-spinotto stereo)
  Fermaglio per cavi
• CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e casi via)
  Garanzia
  Guida all'installazione rapida

Punto 1:Uso del supporto

Uso del supporto in dotazione

Aprire il supporto.

Nota

Il supporto è piegato in fabbrica. Fare attenzione a non posizionare il display in posizione verticale con il supporto. In caso contrario,esso potrebberibaltarsi.

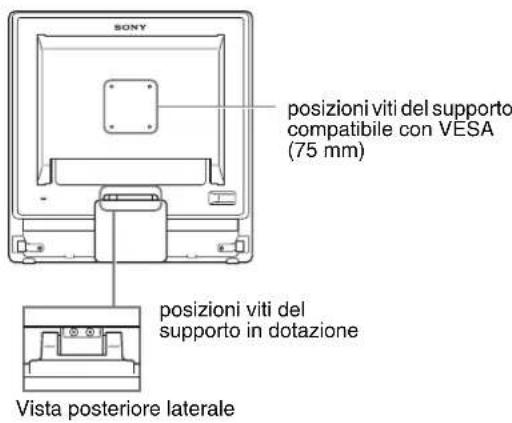

■ Uso del supporto compatible con VESA

Se si utilizes un supporto o un braccio di montaggio compatibile con VESA non in dotazione,utilizzare le viti compatibili con VESA per collegarlo.

Il display può essere utilizzato con oswana il supporto in dotazione.

Punto 2:Collegamento del display al computer

Prima di effettuare i collegamenti, spegnere il monitor e il computer.

Note

Non toccare i piedini del connettore del cavo del segnale video onede. evitare di piegarli.
Controllare l'allineamento del connettore HD15 onede evitare il piegamento dei piedini del connettore del cavo del segnale video.

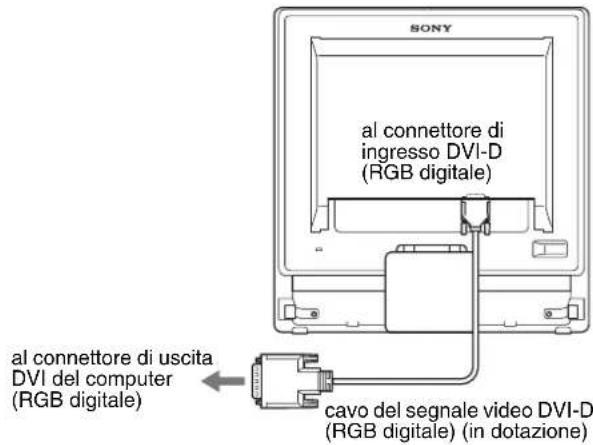

■ Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

Utilizzato il cavo del segnale video DVI-D (RGB digitale) in dotazione, collegare il computer al connettore di ingresso DVI-D (RGB digitale) del monitor.

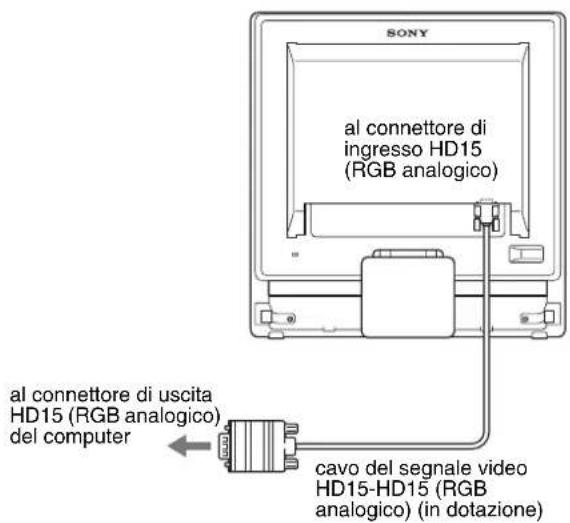

■ Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Utilizzato il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingressso HD15 del monitor (RGB analogico).

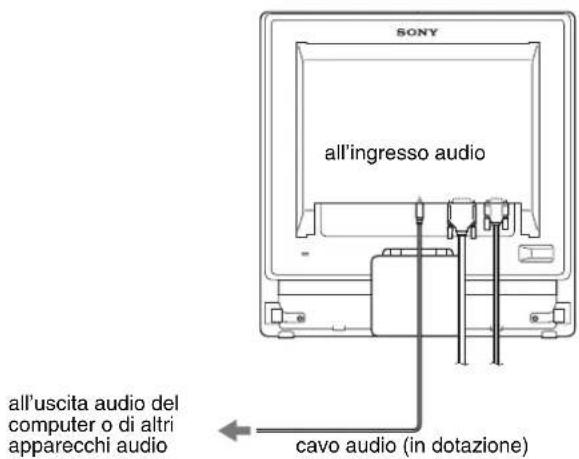

■ Collegamento del cavo audio
Collegare il cavo audio in dotazione all'ingresso audio corrispondente sul monitor.
Utilizzato i diffusori del monitor o le cuffie è possibile ascoltare l'audio proveniente dal computer o da altri appearecchi audio collegatiagli ingressi audio del monitor.
Per ulteriori informazioni, vedere "Controllo del volume" a pagina 18.

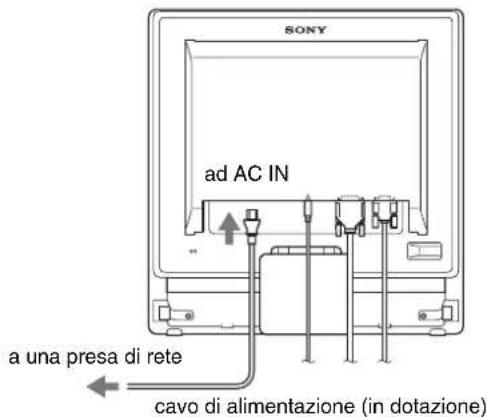

Punto 3:Collegamento del cavo di alimentazione

Con il monitor e il computer spenti, collegare il cavo di alimentazione prima al monitor, quindi ad una presa di rete.

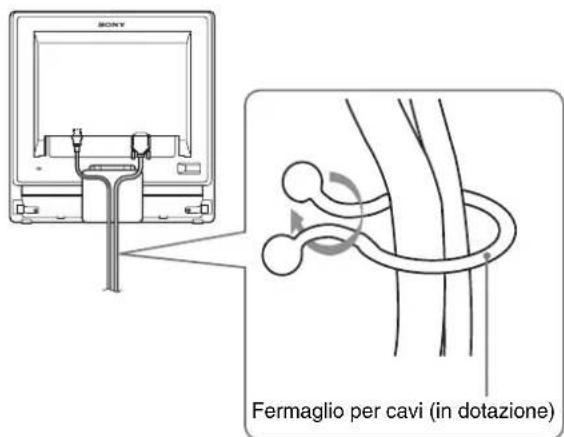

Punto 4:Fissaggio dei cavi

1 Avvolgere cavi e fili. Utilizzando il fermaglio per cavi in dotazione, avvolgere i cavi e fili.

Questa illustrazione si riferisce alla parte posteriore del monitor SDM-G76X. Lo stesso vale per gli altri modelli.

Punto 5: Accensione del monitor e del computer

Premere I'interrottore (alimentazione). L'indicatore (alimentazione) del monitor si illumina in verde.

Accendere il computer.

L'installazione del monitor è completeness. Se necessario, utilizzato i comandi del monitor per regolare l'imagine.

• Se sullo schermo non appeare alcuna imagine Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.
• Se sullo schermo appeare il messaggio NO SEGNALE IN INGRESSO: Il computer si trovava nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

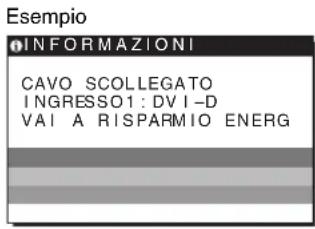

• Se sullo schermo appeare il messaggio CAVO SCOLLEGATO: Verificare che il cavo del segnale video sia collegato correttamente.

- Se sullo schermo appeare il messaggio FUORI GAMMA:

Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la schedà grafica del computer comeindicato di seguito.

RGB analogico RGB digitale
Frequenza orizzontale	28-80 kHz 28-64 kHz
Frequenza verticale	56-75 Hz 60 Hz
Risoluzione	1.280 × 1.024 o inferiore	1.280 × 1.024 o inferiore

Per ulteriori informazioni sui messaggi a scherno, vedere "Sintomi e soluzioni dei problemi" a pagina 21.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzato.

La frequenza verticale passa a 60Hz

Poiche un eventuale sfarfallio dell'imagine non indica problemi di funzionamento del monitor, è possible procedere all'utilizzo. Non è necessario impostare la frequenza verticale su particolari valori elevati.

Regolazione dell'inclinazione

È possibile regolare quello display entro i valori di angolazione indicati di seguito.

Afferrare i lati inferiori del pannello LCD, quindi regolare l'inclinazione dello schermo.

Utilizzo ottimale del display

Questo display è stato progettato in modo da poter ottener una posizione visiva ottimale. Regolare l'angolazione visiva del display in base all'altezza della scrivania e della sedia e in modo da non aver il riflesso della luce direttamente negli occhi.

Nota

Quando si regola l'inclinazione dello schermo, accertarsi di non far cadere lo schermo alla scrivania.

Selezione del segnale di ingressso (tasto INPUT)

Premere il tasto INPUT.

Ad agli pressione di quello tasto, il segnale di ingresso cambia.

INPUT

Messaggio a schermo (visualizzato per circa secondi nell'angolo superiore sinistro)

Configurazione del segnale di ingresso

INGRESSO1: DVI-D Connettore di ingresso DVI-D (RGB digitale) per INGRESSO1

INGRESSO2 : HD15 Connettore di ingressso HD15 (RGB analogico) per INGRESSO2

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per otteneri miglior risultati, attendere almeno 30m prima di effettuare le regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Modalità di spostamento all'interno del menu

Utilizzo dei tasti MENU, / e OK

1 Visualizzare il menu principale.

Per visualizzare il menu principale, premere il tastingo MENU.

2 Selezionare il menu che si desidera regolare.

Premere i tasti / per visualizzare il menu desiderato. Per selezionare la voce di menu, premere OK.

3 Regalore il menu.

Per effettuare le regolazioni, premere i tasti / , quando premere il tasto OK.
Quando viene premuto il tasto OK, l'impostazioneiene memorizzata, quando I'apparccchio torna al menu precedente.

4 Chidere il menu.

Per tornare alla visualizzazione normale, premere una volta il tastingo MENU. Se non viene premuto alcun tastingo, il menu si chiude automaticamente dopo circa 45 secondi.

Impostazione di MODO (MODO IMMAGINE)

Premere più volte il tasto nell'angolo inferiore destro del monitor per selezionare MODO, scegliendo tra FILM PC UTENTE VIDEOGIOCO.

Premere piu volte il tasto

L'impostazione predefinita di MODO è FILM. Premendo alla una volta il tasto ciene visualizzato FILM (l'impostazione predefinita); alla successiva pressione viene visualizzato PC.

Ad agli pressione del tasting modulo cambia come indicato di seguito.

Ogni modo viene visualizzato sullo schermo e l'impostazione MODO viene modificata. Il menu scompare automaticamente dopo 5 secondi circa.

Se è selezionato UTENTE, è possible regolare il livello di retroilluminazione premendo i tasti ↓/↑ o selezionando RETROILLUMINAZ dal MENU.

Nota

La qualita dell'imagine cui eessere regolata per agli modo.

Ripristino delle regolazioni

Le regolazioni possono essere ripristinate con il menu RIPRISTINO. Vedere a pagina 18 per ulteriori informazioni sul ripristino delle regolazioni.

Controllo del monitor dal computer

Tenere premuto il tasto MENU per almeno 5 secondi. Viene visualizzato un messaggio a schermo che indica l'impostazione corrente. Dopo 3 secondi, l'impostazione DDC/CI viene attivata o disattivata, come migliorato di seguito.

Messaggi a schermo (visualizzati per qualche istante)
DDC-CI: Sì (impostazione predefinita)	Consente il controllo delle impostazioni di menu dal computer.
DDC-CI: NO Non consente il controllo delle impostazioni di menu dal computer.

Nota

La funzione può essere utilizzata solo su computer che supportano la funzione DDC/CI (Display Data Channel Command Interface).

Menu IMMAGINE

Il menu IMMAGINE consente di regolare le seguenti voci.

• MODO
  (VIDEOGIOCO/FILM/PC/UTENTE)
• RETROILLUMINAZ
  -CONTRASTO
  LUMINOSTITA
  COLORE
  GAMMA
• NITIDEZZA
• AZZERA MODO

■ Menu MODO

É possibile selezionare la luminosità dello schermo più adatta.

Le impostazioni di IMMAGINE sono essere configurate per agli modo.

L'impostazione modificata viene automaticamente applicata ad agli ingresso (INGRESSO1/INGRESSO2).

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasto OK.

Sullo schermo appeare il menu IMMAGINE.

3 Premere i tasti / per selezionare FILM, quindi premere il tasting OK.

Sullo schermo appeare il menu MODO.

4 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

L'impostazione predefinita e FILM.

-VIDEOIOCO: Immagine luminosa.
FILM: Imagine nitida con forte contrasto.
- PC: Immagine attenuata.
- UTENTE: Imagine con luminosità limitata.

Nota

La qualita dell'immagine cui sono nelle regolata per agli modo.

Regolazione della retroilluminazione (RETROILLUMINAZ)

Sc lo schermo è cecessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare MMAGINE), quindi premere il tasting OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare [O (RETROILLUMINAZ), quindi premere il tasting OK.

Il menu RETROILLUMINAZ viene visualizzato sullo schermo.

4 Premere i tasti / per regolare il livello della retroilluminazione, quindi premere il tasto OK.

Regolazione del contrasto (CONTRASTO)

Regolare il contrasto dell'imagine.

Nota

Se COLORE è impostato su sRGB, non è possibile regolare. CONTRASTO, LUMINOSITA o GAMMA.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare IMAGINE),\ quindi premere il tasting OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (CONTRASTO), quindi premere il tasting OK.

Il menu CONTRASTO viene visualizzato sullo schermo.

4 Premere i tasti / per regolare il contrasto, quando premere il tasting OK.

Regolazione del livello del nero di un'imagine (LUMINOSITA)

Regolare la luminosità dell'imagine (livello di nero).

Nota

Se COLORE è impostato su sRGB, non è possibile regolare. CONTRASTO, LUMINOSITA o GAMMA.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare IMAGINE), quindi premere il tasting OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (LUMINOSITA), quindi premere il tasting OK.

Il menu LUMINOSITAiene visualizzato sullo schermo.

4 Premere i tasti / per regolare la luminosità, quando premere il tasting OK.

Regolazione della temperatura di colore (COLORE)

É possibile selezionare il livello del colore dell'immagine relativo al Campo di colore del bianco a partire delle impostazioni della temperatura di colore predefinite.

Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore.

É possibile impostare la temperatura di colore desiderata per ciascuno dei modi relativi alla luminosità dello schermo.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare IMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (COLORE), quindi premere il tasting OK.

Il menu COLORE viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare la temperatura di colore desiderata, quando premere il tasto OK.

Se la temperatura viene abbassata da 9.300K a 6.500K (impostazione predefinita), i bianchi passeranno gradualmente da una tinta bluasta ad una rossastra. Selezionando "sRGB", il colore viene regolato in base al profilo sRGB. L'impostazione del colore sRGB è un protocollo standard a livello industriale relativivo allo spazio di colore progettato per i computer. Se viene selezionato "sRGB", è necessario che le impostazioni del colore del computer vengano impostate sul profilo sRGB.

Note

• Se un computer o un altre apparetchio collegato non è conforme a sRGB, il colore non può essere regolato in base al profilo sRGB.
• Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITA o GAMMA.

Sintonia fine della temperatura di colore (REGOLAZ UTENTE)

La temperatura di colore cui èssere configurata per agli modo (VIDEOIOCO/FILM/PC/UTENTE).

1 Premere i tasti / per selezionare REGOLAZIONI, quindi premere il tasting OK.

Il menu REGOLAZ UTENTE viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare R (Rosso) o B (Blu), quando premere il tasto OK. Premere quindi i tasti / per regolare la temperatura di colore e premere il tasto OK.

Poiché esta impostazione modifica la temperature di colore augmentando o diminuendo i componenti R e B rispetto a V (verde), il componente V è fisso.

3 Premere i tasti / per selezionare , quindi premere il tasting OK.

La nuova impostazione del colore viene memorizzata e sare automaticamente richiamata selezionando UTENTE. Il menu COLOREiene visualizzato sullo schermo.

Modifica dell'impostazione della gamma (GAMMA)

É possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quale dell'imagine originale.

Nota

Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITA o GAMMA.

1 Premere il tasto MENU.
Sullo schermo appeare il menu principale.
2 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasto OK.
Il menu IMMAGINE viene visualizzato sullo schermo.
3 Premere i tasti / per selezionare (GAMMA), quindi premere il tasto OK.
Il menu GAMMAiene visualizzato sullo schermo.
4 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

Regolazione della nitidezza (NITIDEZZA)

Regolare la nitidezza dei contorni dell'imagine e loro via.

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (NITIDEZZA), quindi premere il tasto OK.

Il menu NITIDEZZA viene visualizzato sullo schermo.

4 Premere i tasti / per regolare la nitidezza, quando premere il tasting OK.

■ Menu AZZERA MODO (ripristino di agli modo alle impostazioni predefinite)

É possible ripristinarei valori predefiniti delle regolazioni.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (IMMAGINE), quindi premere il tasting OK.

Sullo schermo appeare il menu IMMAGINE.

3 Premere i tasti / per selezionare (AZZERA MODEO), quindi premere il tasting OK.

Il menu AZZERA MODO viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

• OK: Consente di ripristinare agli modo del menu IMMAGINE alle impostazioni predefinite.
• ANNULLA: Annulla il ripristino e ritorna al menu IMMAGINE.

Menu AUDIO

Il menu AUDIO consente di regolare le seguenti voci.

ACUTI
BASSI
BILANCIAMENTO
- SURROUND
RIPRISTINO

Regolazione di ACUTI, BASSI o BILANCIAMENTO

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (AUDIO), quindi premere il tasting OK.

3 Premere i tasti / per selezionare ACUTI, BASSI o BILANCIAMENTO, quindi premere il tasto OK.
4 Premere i tasti / per regolare gli acuti, i bassi o il bilanciamento, quindi premere il tasting OK.

Nota

Solo se SURROUND è impostato su off, è possibile regolare ACUTI e BASSI.

■ Selezione di SURROUND

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (AUDIO), quindi premere il tasting OK.
3 Premere i tasti / per selezionare SURROUND,\ quindi premere il tasto OK.
4 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

• SI: consente un suono potente (effetto surround).
  NO: disattiva l'effetto surround.

■ Menu RESET AUDIO (ripristino di agli modo alle impostazioni predefinite)

É possible ripristinarevalori predefiniti delle regolazioni.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (AUDIO), quindi premere il tasting OK.

Il menu AUDIO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare (RIPRISTINO), quindi premere il tasto OK.

Il menu RESET AUDIO viene visualizzato sullo schermo.

4 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

• OK: Consente di ripristinare agli modo del menu AUDIO alle impostazioni predefinite.
• ANNULLA: Annulla il ripristino e ritorna al menu AUDIO.

A Menu SCHERMO (solo segnale RGB analogico)

Il menu SCHERMO consente di regolare le seguenti voci.

• REGOLAZ AUTOM
  FASE
  -PIXEL
  CENTRO ORIZ
  CENTRO VERT

Nota

Quando si ricevono segnali RGB digitali dal connettore di ingresso DVI-D per INGRESSO1 è necessario effettuare una regolazione.

Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pageina 19).

Nota

Se la funzione di regolazione automatica della qualita dell'imagine è attivata, l'unico interrottore ad essere attivo è (alimentazione).

Se la funzione di regolazione automatica della qualità dell'immagine di quello monitor non è in grado di regolare completeness l'imagine

E possiblo procedere manualemente a ulteriori regolazioni della qualita dell'imagine per il segnale di ingresso corrente (vedere REGOLAZ AUTOM di seguito).

In caso sia necessario procedere a ulteriori regolazioni della qualità dell'imagine

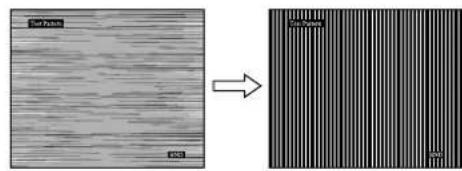

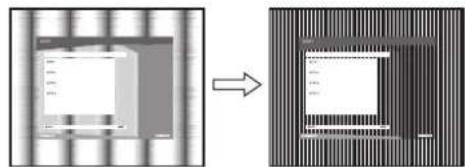

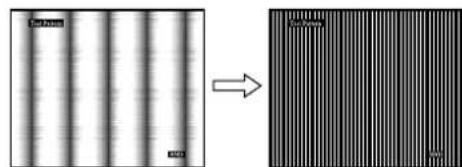

É possible regolare manually la nitidezza (fasc/pixel) e la posizione (orizzontale/verticale) dell'imagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il monitor riceve un segnale di ingressso registrato in precedenza.

Effettuare ulteriori regolazioni automatiche della qualità dell'immagine per il segnale di ingressso corrente (REGOLAZ AUTOM)

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo scl
3 Premere i tasti / per selezionare REGOLAZ AUTOM, quindi premere il tasting OK. Il menu REGOLAZ AUTOMiene visualizzato sullo schermo.

4 Premere i tasti / per selezionare Si o NO, quindi premere il tasting OK.

• SI: Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingressro corrente, quando memorizzare le impostazioni inscrite.

Nota

Quando il monitor è acces o il segnale di ingresso è stato modificativo, REGOLAZ AUTOM effettua le regolazioni automatiche,

NO: REGOLAZ AUTOM non è disponibile.

Nota

REGOLAZ AUTOM funzione automaticamente quando viene modificato il segnale d'ingresso.

5 Premere i tasti / per selezionare , quindi premere il tasto OK.

Tornare alla schermata di menu.

Regolazione manuale della nitidezza e della posizione dell'immagine (PIXEL/FASE/ CENTRO ORIZ/CENTRO VERT)

È possibile regolare la nitidezza dell'immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingressso HD15 (RGB analogico) del monitor.

1 Impostare la risoluzione del monitor su 1.280 × 1.024 .

2 Caricare il CD-ROM.

3 Avvio del CD-ROM

Per Windows Se l'esecuzioneiene avviata automaticamente: Selezionale area, lingua e modello, quando fare clic su Strumento di regolazione monitor (UTILITY).

4 Fare cli su"Adjust" e confermare la risoluzione attuale (valore superiore) e la risoluzione raccomandata (valore inferiore), quando fare cli su"Next" .

Viene visualizzato il modello di prova per PXIEL.

5 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

6 Premere i tasti / per selezionare (SCHERMO), quindi premere il tasting OK. Il menu SCHERMO viene visualizzato sullo schermo.
7 Premere i tasti / per selezionare Pixel, quindi premere il tasting OK. Il menu Pixeliene visualizzato sullo schermo.

8 Premere i tasti / fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

9 Premere il tasto OK.

Sullo schermo appeare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce orizzontali, regolare la FASE seguendo la procedura riportata di seguito.

10 Fare cli s u "Next".

Viene visualizzato il modello di prova per FASE.

11 Premere i tasti / per selezionare FASE, quando premere il tasting OK.

Il menu FASE viene visualizzato sullo schermo.

12 Premere i tasti / fino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

13 Premere il tasting OK.

Sullo schermo appeare il menu principale.

14 Fare cli su "Next".

Viene visualizzato il modello di prova per CENTRO.

15 Premere i tasti / per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasting OK.

Il menu CENTRO ORIZ o CENTRO VERTiene visualizzato sullo schermo.

16 Premere i tasti / per centrare il modello di provasullo schermo.

17 Fare cli su "Next".

Fare clic su "End" o "ESCI" per disattivare il modello di prova.

Se l'esecuzione non viene avviata automaticamente:

1 Aprire "Risorse del computer" e fare cli c destro sull'icona del CD-ROM.

Selectionare "Esplora" per aprire il CD-ROM.

2 Apriere [Utility] e selezionare [WINDOWS].

3 Avviare [WIN Utility.EXE].

Viene visualizzato il modello di prova. Passare al punto 4.

Per Macintosh

1 Aprire il CD-ROM.

2 Aprire [Utility] e selezionare [MAC].

3 Apriere [MAC UTILITY], quindi avviare [MAC_CLASSIC_UTILITY] o [MAC OSX_UTILITY].

Viene visualizzato il modello di prova. Passare al punto 4.

4 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

5 Premere i tasti / per selezionare (SCHERMO), quindi premere il tasting OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti / per selezionare FASE, quindi premere il tasto OK.

Il menu FASE viene visualizzato sullo schermo.

7 Premere i tasti / sino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasting OK.

Sullo schermo appeare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare PILXEL seguendo le procedure riportate di seguito.

9 Premere i tasti / per selezionare Pixel, quindi premere il tasting OK.

Il menu PILXEL viene visualizzato sullo schermo.

10 Premere i tasti / fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Premere il tasting OK.

Sullo schermo appeare il menu principale.

12 Premere i tasti / per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK.

Il menu CENTRO ORIZ o CENTRO VERTiene visualizzato sullo schermo.

13 Premere i tasti / per centrare il modello di provasullo schermo.

14 Fare cli c su "END" sullo schermo per disattivare il modello di prova.

Menu POSIZIONE MENU

Se il menu visualizzato copre l'imagine sullo schermo, è possibile spostarlo.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (POSIZIONE MENU), quindi premere il tasting OK.

Il menu POSIZIONE MENU viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la posizione desiderata, quando premere il tasto OK.

Esistono tre posizioni per le parti superiore, centrale e inferiore dello schermo.

Menu RILEV INGRESSO

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingressso in un terminale di ingressso, quando modifica automaticamente I'ingresso prima che il monitor entri nel modo di risparmio energetico.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (RILEV INGRESSO), quindi premere il tasting OK.

Il menu RILEV INGRESSO vince visualizzato sullo schermo.

3 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

• RIL AUTO ATT:

Se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediating il tasto INPUT sul monitor e il terminale è privo di segnale di ingresso, appeare il messaggio a schermo (pagina 20) e il monitor controllinga automaticamente il segnale di ingresso in un'alto terminale per modificare l'ingresso.

Quando I' ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo.

In assenza di segnale di ingressso, il monitorenta automaticamente nel modo di risparnio energetico.

RIL AUTO DIS:

L'ingresso non viene modificato automaticamente. Premere il tasting INPUT per modificare l'ingresso.

Menu LANGUAGE

É possible Cambiare la lingua'utilizzata per i menu o i messaggi visualizzati sul presente monitor.

1 Premere il tasto MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare A (LANGUAGE), quindi premere il tasto OK.

Il menu LANGUAGE vince visualizzato sullo schermo.

3 Premere i tasti / per selezionare una lingua, quindi premere il tasting OK.

• ENGLISH: Inglese
  FRANÇAIS: Francese
• DEUTSCH: Tedesco
• ESPANOL: Spagnolo
  ITALIANO
• NEDERLANDS: Olandese
  SVENSKA: Svedese
  :RYSCKNI
  ：匝源商poncse
  ·中文： C n e s e

Menu RIPRISTINO (ripristino alle impostazioni predefinite)

possible ripristinarei valori predefiniti delle regolazioni.

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare (RIPRISTINO), quindi premere il tasto OK.

Il menu RIPRISTINOiene visualizzato sullo schermo.

3 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasting OK.

• OK: Ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di LANGUAGE viene mantenuta.
• ANNULLA: Annulla il ripristino e ritorna alla schermata del menu.

Menu BROCCO MENU

Onde evitare regolazioni o impostazioni accidentali, è possibile bloccare i tasti.

1 Premere il tastingo MENU.

Sullo schermo appeare il menu principale.

2 Premere i tasti / per selezionare o (BLOCCO MENU), quindi premere il tasting OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare Si o NO.

• S1: Funzioneranno solo l'interruttore (alimentazione) e il tasto MENU. Se si tenta di eseguire altre operazioni, sullo schermo verrà visualizzata l'icona Gen BLOGCO MENU impostato su S1, è possibile selezionare solo quella你可以 di menu.

• NO: BLOGO MENU viene impostato su NO.

Funzionalità tecniche

Controllo del volume

Utilizzato i diffusori del monitor o le cuffie è possibile ascoltare l'audio proveniente dal computer o da altri appearecchi audio collegatiagli ingressi audio del monitor.

Il volume può essere controllato utilizzando un menu "Volume" separato dal menu principale.

1 Premere i tasti / quando non vi sono menu visualizzati sullo schermo.

2 Premere i tasti / per controllare il volume.

Il menu scompare automaticamente dopo 5 secondi circa.

Note

• Il volume non può essere regolato se sullo schermo è visualizzato il menu principale.
• Quando il monitor si trovava nel modo di risparmio energetico, i diffusori o le cuffie non emettono suoni.

Funzione di risparmio energetico

Questo monitor è conforme alle dirittive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato a un computer o a una schedra grafica conforme allo standard DPMS (Display Power Management Standard) per l'ingresso analogico/DMPM (DVI Digital Monitor Power Management) per l'ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come lostrato di seguito.

SDM-G76X

Modalità di alimentazione	Consumo energetico Indicatore (alimentazione)
funzionamento normale	50 W (max) verde
attivo-spento* (deep sleep)**	1,0 W (max) arancione
spento 1,0 W (max) spento

SDM-G96X

Modalità di alimentazione	Consumo energetico Indicatore (alimentazione)
funzionamento normalc	53 W (max) verde
attivo-spento* (deep sleep)**	1,0 W (max) arancione
spento 1,0 W (max) spento

• Quando il computer entra nel modo "attivo-spento", il segnale di ingressso viene interrotto e sullo schermo appeare il messaggio NO SEGNALE IN INGRESSO. Dopo 5 secondi, il monitor entra nel modo di risparmio energetico.
  ** "deep sleep" è una modalità di risparmio energetico definita da Environmental Protection Agency.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingressro, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolare automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modalità predefinita in fabbrica

Quando viene trasmesso un segnale di ingressso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello scherno. Se il segnale di ingresso corrisponde alla modalità predefinita in fabbrica, l'imagine viene automaticamente visualizzata sullo scherno con le regolazioni predefinite.

Se i segnali di ingresso non corrispondono alle modalità predefinite in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuni dei modi predefiniti in fabbrica, viene attenuata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono: Frequenza orizzontale: 28 - 80kHz Frequenza verticale: 56 - 75Hz

Di seguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuni dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'imagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, quello funzioni come quando vengono ricevuti i segnali che correpondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manually quando per REGOLAZ AUTOM è selezionato NO

Per alcuni segnali di ingressro, la funzione di regolazione automatica della qualità dell'imagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile eseguire le regolazioni manualmente (pagina 15). Le regolazioni escuige manualmente vengono memorizzate come modo utente e richiamate automaticamente agli volta che il monitor riceve gli stessi segnali di ingressro.

Note

• Se la funzione di regolazione automatica della qualità dell'imagine è attivata, l'unico interrottore ad essere attivo è (alimentazione).
• Si potrebbe verificare uno sfarfallio dell'imagine in questa fase, che non è indice di problemi di funzionamento. Attendere per quale istante il completamento della regolazione.

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguntezza.

Messaggi a schermo

Se si presenta quale problema relativo al segnale di ingressso, sullo schermo appeare uno dei messaggi descritti di seguito. Per risolverve il problema, videere "Sintomi e soluzioni dei problemi" a pagina 21.

Se viene visualizzato FUORI GAMMA

Significa che il segnale di ingresso non è supportato delle caratteristiche tecniche del monitor. Controllare le voci sottostanti.

Esempio

Se viene visualizzato "xxx.x kHz/xxx Hz"

Significa che la frequenza orizzontale o la frequenza verticale non è supportata dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontale e verticale del segnale di ingresso corrente.

Se viene visualizzato "RISOLUZIONE > 1280 × 1024"

Significa che la risoluzione non è supportata delle caratteristiche tecniche del monitor (1.280 × 1.024 o inferiore).

Se viene visualizzato NO SEGNALE IN INGRESSO

Significa che non è stato immesso alcun segnale.

Esempio

OINFORZION

NO SEGNALE IN INGRESSO INGRESSO1: DVI-D VAI A RISPARMIO ENERG

VAI A RISPARMIO ENERG

Il monitor entrare nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se viene visualizzato CAVO SCOLLEGATO

Significa che il cavo del segnale video è stato scollegato.

VAI A RISPARMIO ENERG

Il monitor entrera nel modo di risparmio energetico durante la visita. Il segno della visita è il visualizzato in cui il segno dell'informazione è in situ.

Sintomi e soluzioni dei problemi

Se un problema è causato dal computer o da altri apparentchi collegati, consultare il manuale delle istruzioni dell'apparecchio collegato.

Sintomo Controllare quanto segue
L'immagine non viene visualizzata
Se l'indicatore (alimentazione) non è illuminato dopo il collegamento del cavo di alimentazione o se l'indicatore (alimentazione) non è illuminato dopo la pressione dell'interruttore di alimentazione,	• Controllare che il cavo di alimentazione sia collegato correttamente.
Se viene visualizzato "CAVO SCOLLEGATO",	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inscrite nelle rispettive prese (pagea 8).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che l'impostazione di selezione dell'ingresso sa corretta (pagea 10).• è stato collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che "CAVO SCOLLEGATO" venga visualizzato sullo schermo prima che venga attenuato il modo di risparmio energetico. Non si tratta di un problema di funzionamento.
Se viene visualizzato "NO SEGNALE IN INGRESSO" o se l'indicatore (alimentazione) è arancione,	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inscrite nelle rispettive prese (pagea 8).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che l'impostazione di selezione dell'ingresso sa corretta (pagea10).■ Problema causato dal computer o da altri apparecchi collegati e non dal monitor• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.• Controllare che la scheda grafica sia installata correttamente.• Aggiornare la scheda grafica con i driver più recenti. In alternatively, utilizzato la versione della scheda grafica adatta alsystema operativo in uso.• Se si utilizes un computer portatile, impostare l'uscita del computer come uscita video (per i dettagli su come impostare l'uscita video, contattare il produttore del computer).• Controllare che il computer sia accesso.• Riavviare il computer.
Se viene visualizzato "FUORI GAMMA",	■ Problema causato dal computer o da altri apparecchi collegati e non dal monitor• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo, quando regolare la scheda grafica del computer come indicato di seguito: Orizzontale: 28-80 kHz (RGB analogico), 28-64 kHz (RGB digiture) Verticalale: 56-75 Hz (RGB analogico), 60 Hz (RGB digiture) Risoluzione: 1.280 x 1.024 o inferiore• Avviare il systema operativo in modalità provvisoria e riavviare il computer dopo aver impostato la risoluzione. Le impostazioni per la modalità provvisoria variano a seconda delsystema operativo in uso. Per ulteriori informazioni, contattare il produttore del computer.
Se viene utilizzato Windows e con quello monitor è stato sostituito un vecchio monitor,	• Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo e completare le operazioni descripte di seguito. Selezionare "SONY" dall'elenco "Produzione", quindi selezionare "SDM-G76X" o "SDM-G96X" dall'elenco "Modello" nella schermata di selezione dei dispositivi Windows. Se il nome del modello del monitor non è presente nell'elcnco "Modllo", provare "Plug & Play".
Se si utilizes unsystema Macintosh,	• Se viene utilizzato l'adattatore Macintosh (non in dotazione), verificare che tale adattatore e il cavo del segnale video siano stati collegati correttamente.
L'immagine è tremolante, salute, oscilla o non è chiara.	Regolare i pixel e la fase (solo segnale RGB analogico) (paglia 15). Provarc a collegare il monitor a un'altra presa di rete CA,preferibilmente su un circuito diverso. ■ Problema causato dal computer o da altri apparècchi collegati e non dal monitor Per l'impostazione più adatta del monitor, consultare il manuale della schedra grafica. Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del segnale di ingressso siano supportati dal monitor. Anche se la frequenza rientra nella gamma adatta, alcune schede grafiche potrebbero averre un impulso sincronico troppo basso perché il monitor possa sincronizzarvisi correttamente. Regolare la freuqua di refresh del computer (frequenza verticale) per ottenere la migliorie immagine possibile.
L'immagine è sfocata.	Regolare la luminosità e il contrasto (paglia 12). Regolare i pixel e la fase (solo segnale RGB analogico) (paglia 15). ■ Problema causato dal computer o da altri apparècchi collegati e non dal monitor Impostare la risoluzione del computer su SXGA (1.280 x 1.024).
L'immagine è sdoppiata.	Eliminare eventuali prolonghe del cavo video e/o scatole di commutazione video. Controllare che tutte le spine siano inserte saldamente nelle rispettive prese.
L'immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico).	Regolare i pixel e la fase (paglia 15). Regolare la posizione dell'immagine (paglia 15). Si noti che alcune modalità video non riempioso lo schermo fino ai bordi.
L'immagine è troppo piccola.	Problema causato dal computer o da altri apparècchi collegati e non dal monitor Impostare la risoluzione del computer su SXGA (1.280 x 1.024).
L'immagine è scura. • Regolare la luminosità (paglia 12). • Regolare la retroilluminazione (paglia 12). • Dopo l'accensione, occorrone alcuni minuti prima che il display si illumini.
Sono visibili disturbi ondulati o ellittici (effetto moiré).	Regolare i pixel e la fase (solo segnale RGB analogico) (paglia 15).
Il colore non è uniforme.	Regolare i pixel e la fase (solo segnale RGB analogico) (paglia 15).
Il colore bianco non è perfetto.	Regolare la temperatura di colore (paglia 13).
I tasti del display non funzionano (oliene visualizzato sullo schermo).	Se BLOCCO MENU è impostato su Sì, impostarlo su NO (paglia 18).
Il monitor si spegne molto poco.	Problema causato dal computer o da altre apparècchi collegati e non dal monitor Disattivare l'impostazione di risparmio energetico del computer.
La risoluzione visualizzata nella schermata del menu non è corretta.	A seconda dell'impostazione della schedra grafica, è possible che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Se un problema persiste, consultare un rivenditore Sony autorizzato e fornire le informazioni elencate di seguito:

• Nome modello: SDM-G76X o SDM-G96X
  -Numero di série
• Desrzione dettagliata del problema
  Data di acquisto
• Nome e caratteristiche tecniche del computer e della scheda grafica

Caratteristiche tecniche

SDM-G76X

Pannello LCD Tipo di pannello: a-Si TFT Active Matrix

Dimensioni dell'immagine: 17,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80kHz (RGB

analogico)

28-64 kHz (RGB

digitale)

Verticale: 56 - 75Hz (RGB

analogico)

60Hz (RGB digitale)

Risoluzione Orizzontale: max. 1.280 punti

Verticale: max. 1.024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

SegnaleSYNC

Livello TTL, 2.2k

positivo o negativo

(orizzontale verticale separati)

Scgnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio Minipresa stereo, 0,5 Vrms

Uscita diffusori 2W× 2

Presa per cuffie Minipresa stereo

Requisiti di alimentazione 100-240 V, 50-60 Hz

max. 1,0 A

Temperatura diutilizzo 5-35 C

°C

Dimensioni (larghezza/altezza/profondita)

Display (verticalmente):

Circa 383,5× 404,5× 163mm

Peso Circa 5,5 kg

Plug & Play DDC2B

Accessoriedeapagina8.

SDM-G96X

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine: 19,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80kHz (RGB

analogico)

28-64 kHz (RGB)

digitale)

Verticale: 56 - 75Hz (RGB

analogico)

60Hz (RGB digitale)

Risoluzione Orizzontale: max. 1.280 puntI

Verticale: max. 1.024 line

Livelli dei segnali di ingresso

Scgnale video RGB analogico

0,7 Vp-p, 75 Ω,positivo

SegnaleSYNC

Livello TTL, 2.2k

positivo o negativo

(orizzontale verticale separati)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio Minipresa stereo, 0,5 Vrms

Uscita diffusori 2W× 2

Presa per cuffie Minipresa stereo

Requisiti di alimentazione 100-240 V, 50-60 Hz

max. 1,0 A

Temperatura di utilizzo 5-35 °C

Dimensioni (larghezza/altezza/profondita)

Display (verticalmente):

Circa 422,5× 435,5× 163mm

Peso Circa 6 kg

Plug & Play DDC2B

Accessoriedeveerapagina8.

• Condizione di sincronizzazione orizzontale e verticale consigliata

L'ampietzza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 sec a seconda di qual è più ampia.
L'ampietza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.
L'ampietzza di oscuramento verticale dovrebbe essere superiore a 450~ sec

Il design e le caratteristiche tecniche sono soggetti a modifiche sulla preavviso.

TFTLCD Color Computer Display

Prima o botao pepetidamente.

2 Abra [Utility] e selezione [MAC].

Se "xxx.x kHz/xxx Hz" for visualizzato

Se "RESOLUTION >1.280× 1.024 for visualizzato

War 4:3akpenite kaebii. 9

War 5: BkIIOUHTe MOHITOp I KOMNbIOTep. 9

PerynipoBkaHaKloHa 10

Bb6op BxoDHoro CnHaJa (KhoNkA INPUT). 10

YcTaHOBka NOpb3OBaTeJIbCKnx HAcTpoEKMOnHTopa 11

IepemeueHne no 3KpaHHOMy MeHIO 11

YcTaHOBkaФyHKUINPEXKIM(PEXKIMN3OBPAXEHNA)....11

MeHIO N3O6PAXKEH 12

MeHIO AUDIO 14

A MeHIO 3KPAH (ToIbKO dIaHaIorOBoro CnHaRa RGB) . . . 15

MeHIOI03 MEHIO 17

MeHIO PACIO3HBXOJA 17

A MeHIO LANGUAGE 18

MeHIO C5POC (BOcCTaHOBJIeHne 3HaueHnI no

ymoluaHHIO) 18

MeHIO BLOKIOPOBKAMEHIO 18

Texnueckne xapaKTepcntuKn 19

PerynilpoBka rpoMkoCTn 19

ФункцгЗКOHOMN3Heprnn 19

Функца abTomatnueckon perynipOBkn KaeeCTBa n3o6paXeHna

(TonbkoДЯн aHaNoRoBOro RGB cnHana) 20

Ponck u yctpaHne HencnpaBHOCTe. 21

3KpaHbIe coo6ueHnA 21

Cmntombl HeonolaOK n DeiCTBnI NO xyctpaHeHIO 22

TexHnueckne xapaKTepeNcTnKn 24

Mepbl npedoctopoxhoctn

MepblnpedocTopoKHOCTn npn noKnIOueHn K cetu 3JekTpOHTaHn

• NcnoJIb3yIte Ka6eJIb IITaHH, IIOCTaJIbEmbI c MOHHTOPOM. IIph HCIOJIb3OBAHH INpyrOTo Ka6eJIra IITaHH y6eJIHTEcB TOM, YTO OH IOJXoIHIT JIA HcIOJIb3OBAHH B MCTHOH CCTH.

IIIOKynateJeB CIII A

IIHHIOJIb3OBaHHH HeCOOTBcTcByIOIero Ka6eJIIM HHTAHHH MOHTOP He 6yJET OTBeYATb 063aTeJIbHbIM cTaHApTaFCC.
