BEDIENUNGSANLEITUNG SDMG96X SONY

• Macintosh ist ein eingetragenes Markenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.• Windows ist ein eingetragenes Markenzeichen der Microsoft Corporation in den USA und anderen Ländern.• VESA und DDC sind Markenzeichen der Video Electronics Standards Association.

• ist ein eingetragenes Markenzeichen in den USA.• Adobe und Acrobat sind Markenzeichen von Adobe Systems Incorporated.• Alle anderen in diesem Handbuch erwähnten Produktnamen können Markenzeichen oder eingetragene Markenzeichen der jeweiligen Eigentümer sein.• Im Handbuch sind die Markenzeichen und eingetragenen Markenzeichen nicht überall ausdrücklich durch „™“ und „®“ gekennzeichnet. http://www.sony.net/ 3 (DE) Sicherheitsmaßnahmen p. 4

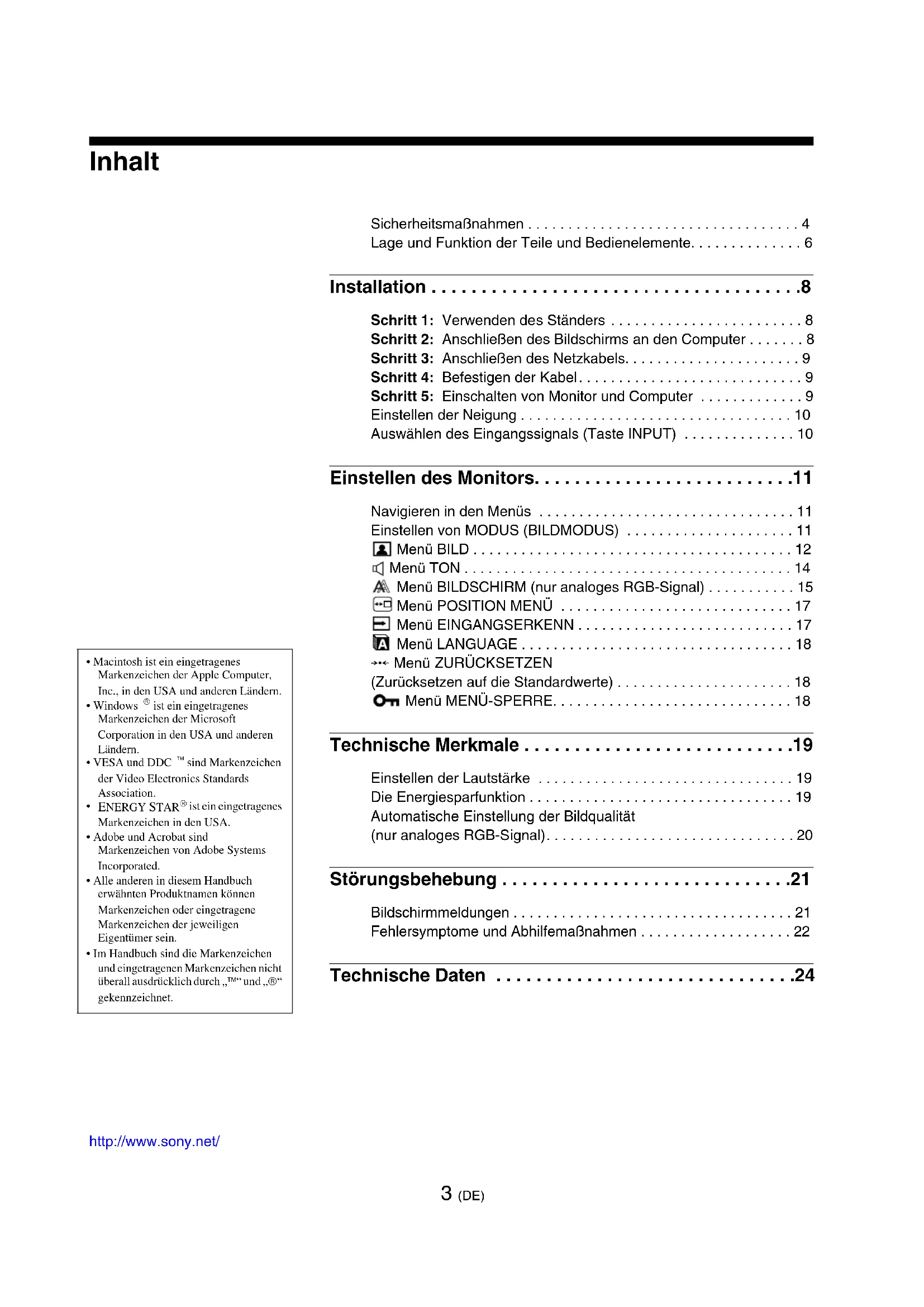

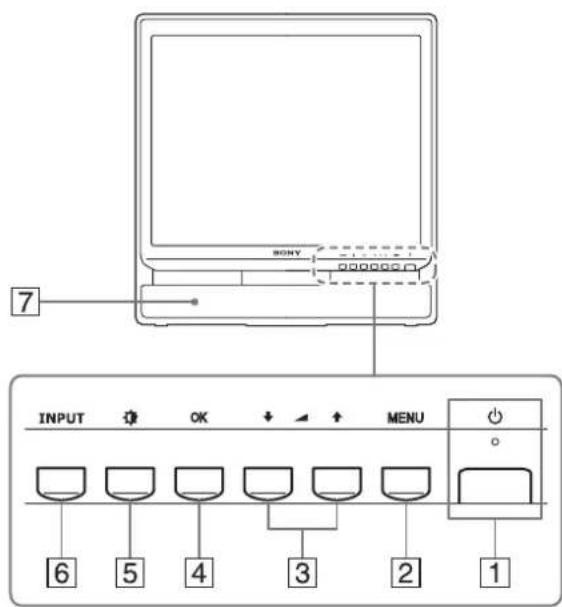

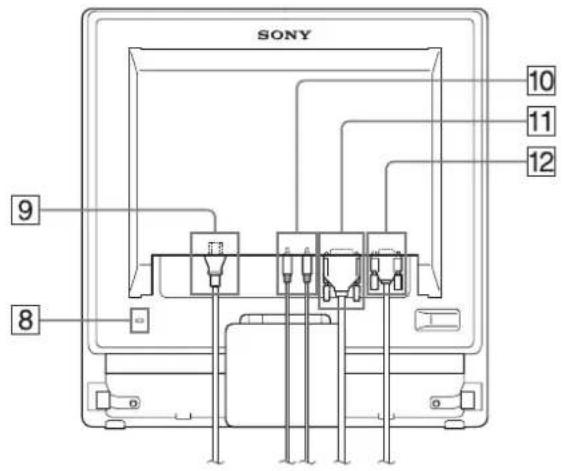

• Lage und Funktion der Teile und Bedienelemente p. 6
• Installation p. 8
• Schritt 1: Verwenden des Ständers p. 8

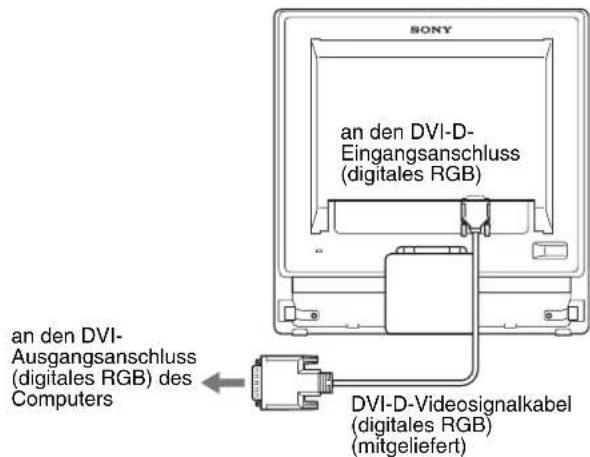

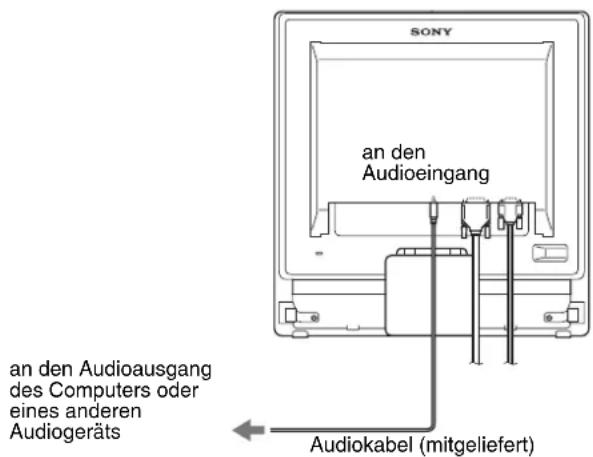

• Schritt 2: Anschließen des Bildschirms an den Computer p. 8

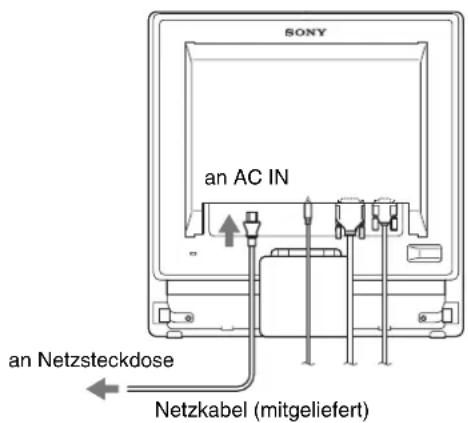

• Schritt 3: Anschließen des Netzkabels p. 9

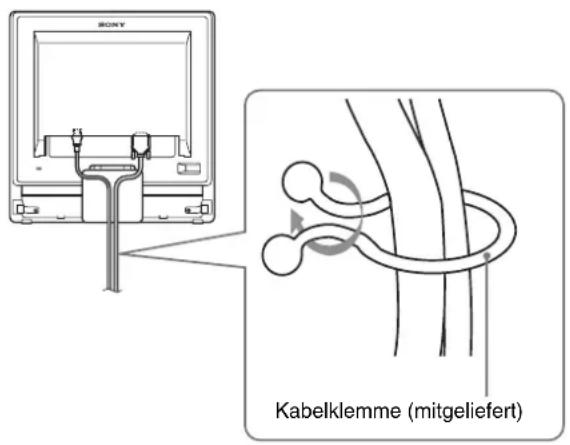

• Schritt 4: Befestigen der Kabel p. 9

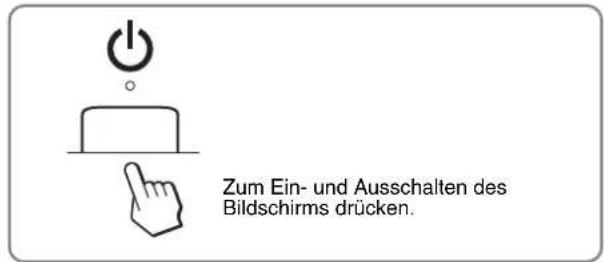

• Schritt 5: Einschalten von Monitor und Computer p. 9

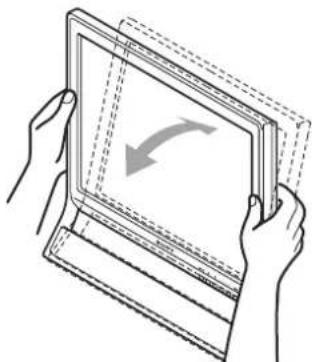

• Einstellen der Neigung p. 10
• Auswählen des Eingangssignals (Taste INPUT) p. 10
• Einstellen des Monitors p. 11
• Navigieren in den Menüs p. 11
• Einstellen von MODUS (BILDMODUS) p. 11
• Menü BILD p. 12
• Menü TON p. 14
• Menü BILDSCHIRM (nur analoges RGB-Signal) p. 15
• Menü POSITION MENÜ p. 17
• Menü EINGANGSERKENN p. 17
• Menü LANGUAGE p. 18
• 0 Menü ZURÜCKSETZEN (Zurücksetzen auf die Standardwerte) p. 18
• Menü MENÜ-SPERRE p. 18
• Technische Merkmale p. 19
• Einstellen der Lautstärke p. 19
• Die Energiesparfunktion p. 19
• Automatische Einstellung der Bildqualität (nur analoges RGB-Signal) p. 20
• Störungsbehebung p. 21
• Bildschirmmeldungen p. 21
• Fehlersymptome und Abhilfemaßnahmen p. 22
• Technische Daten (DE) Sicherheitsmaßnahmen Warnhinweis zum Netzanschluss p. 244

• Verwenden Sie möglichst das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in den USA Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards. Für Kunden in Großbritannien Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker. Aufstellort Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen, wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.

• Vor mechanischen Vibrationen oder Stößen.

• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.

• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen. Achten Sie darauf, die Lüftungsöffnungen oben an der Rückseite des Monitors nicht zu berühren, da diese sich erhitzen können. Stellen Sie dieses Gerät auf eine ebene Oberfläche. Stellen Sie es nicht auf eine unebene Oberfläche, wie z. B. eine Tischkante. Wenn ein Teil dieses Geräts über die Standfläche hinausragt, kann es herunterfallen, beschädigt werden und Verletzungen verursachen. Belüftung Die Öffnungen oben und unten sind für die Belüftung des Geräts erforderlich. Um einen zuverlässigen Betrieb des Geräts zu gewährleisten und das Gerät vor Überhitzung zu schützen, dürfen diese Öffnungen auf keinen Fall blockiert oder abgedeckt werden. Achten Sie darauf, dass die Lüftung nicht blockiert wird. Decken Sie die Lüftungsöffnungen daher nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD- Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.

• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.

• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dabei handelt es sich nicht um eine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.

• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.

• Der LCD-Bildschirm erwärmt sich bei Betrieb. Dabei handelt es sich nicht um eine Fehlfunktion. Hinweis zu den eingebauten Stereolautsprechern

• Entfernen Sie nicht die Schrauben an der Lautsprecherrückseite. Andernfalls könnte es zu einer Fehlfunktion kommen.

• Die Lautsprecher erzeugen ein Magnetfeld. Halten Sie Bänder, Disketten und andere magnetische Datenträger von den Öffnungen der Lautsprecher fern. Das Magnetfeld der Lautsprecher kann magnetische Datenträger wie Magnetbänder oder Disketten beschädigen. Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm) Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über 99,99 %) Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.

• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD- Bildschirms führen könnten. Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. Beispiele für Steckertypen für 100 bis 120 V Wechselstrom für 200 bis 240 V Wechselstrom nur für 240 V Wechselstrom5 (DE)

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.

• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt.

• Bitte beachten Sie Folgendes: Wenn der Kundendienst bei der Reparatur Teile ersetzt, können die ausgetauschten Teile einbehalten werden. Transport

• Wenn Sie den Monitor transportieren wollen, lösen Sie alle Kabel vom Monitor und halten Sie den Monitor fest mit beiden Händen. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.

• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton. Montage an der Wand oder einem Montagearm Wenden Sie sich bitte an qualifizierte Fachleute, wenn Sie den Monitor an der Wand oder einem Montagearm montieren wollen. Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.

• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden. Für Kunden in den USA Dieses Produkt enthält Quecksilber. Wenn dieses Produkt in den USA erworben wurde, so gelten für seine Entsorgung unter Umständen besondere Vorschriften. Informationen zur Entsorgung oder Wiederverwertung erhalten Sie bei Ihren örtlichen Behörden oder bei der Electronics Industries Alliance (http://www.eiae.org).6 (DE) Lage und Funktion der Teile und Bedienelemente Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten. Der Netzschalter 1 und die Steuertasten befinden sich rechts unten an der Vorderseite des Monitors. Vorderseite des Bildschirms A Netzschalter und Netzanzeige 1 (Seite 9, 19) Zum Ein- und Ausschalten des Bildschirms drücken Sie den Netzschalter 1 nach oben. Die Netzanzeige leuchtet grün, wenn der Bildschirm eingeschaltet wird, und orange, wenn sich der Monitor im Energiesparmodus befindet. B Taste MENU (Seite 11) Diese Taste dient zum Aufrufen oder Schließen des Hauptmenüs. Sie können auch die DDC/CI-Funktion einschalten, wenn Sie diese Taste länger als 8 Sekunden gedrückt halten. C Tasten m/M und w (Lautstärkeregelung) (Seite 11, 19) Diese Tasten dienen zum Auswählen von Menüoptionen und Vornehmen von Einstellungen. Außerdem können Sie damit das Menü „LAUTSTÄRKE“ zum Steuern der Lautstärke aufrufen. D Taste OK (Seite 11) Diese Taste dient zum Auswählen von Optionen bzw. zum Einstellen von Werten im Menü. E Taste (BILDMODUS) (Seite 11) Diese Taste dient zum Einstellen des BILDMODUS. F Taste INPUT (Seite 10) Diese Taste dient zum Auswählen des Videoeingangssignals von EINGANG1 bzw. EINGANG2, wenn zwei Computer an den Monitor angeschlossen sind. G Stereolautsprecher (Seite 19) Über diese Lautsprecher werden Tonsignale ausgegeben. Zum Ein- und Ausschalten des Bildschirms drücken.7 (DE) Rückseite des Bildschirms Seitenansicht des LCD-Bildschirms H Aussparung für die Sicherheitssperre Die Aussparung für die Sicherheitssperre ist für ein Micro Saver Security-System von Kensington gedacht. Micro Saver Security-System ist ein Markenzeichen von Kensington. I Netzeingang AC IN (Seite 9) Schließen Sie hier das Netzkabel (mitgeliefert) an. J Audioeingangsbuchse für EINGANG1/2 (Seite 8) An dieser Buchse werden Audiosignale eingespeist, wenn sie mit der Audioausgangsbuchse eines an EINGANG1/ EINGANG2 angeschlossenen Computers oder anderen Audiogeräts verbunden ist. K DVI-D-Eingangsanschluss (digitales RGB) für EINGANG1 (Seite 8) An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev.1.0 entsprechen. L HD15-Eingangsanschluss (analoges RGB) für EINGANG2 (Seite 8) Dieser Anschluss dient zum Einspeisen von analogen RGB- Videosignalen (0,7 Vp-p, positiv) und SYNC-Signalen. M Kopfhörerbuchse (Seite 19) Über diese Buchse werden Audiosignale an angeschlossene Kopfhörer ausgegeben.8 (DE) Installation Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)

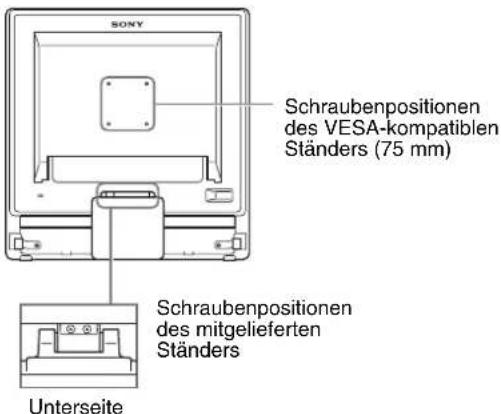

• Kurzreferenz Schritt 1: Verwenden des Ständers x Verwenden des mitgelieferten Ständers Klappen Sie den Ständer auf. Hinweis Der Ständer ist werkseitig eingeklappt. Stellen Sie den Bildschirm nicht vertikal auf, wenn der Ständer eingeklappt ist. Andernfalls kann der Bildschirm umkippen. x Verwenden eines VESA-kompatiblen Ständers Wenn Sie einen VESA-kompatiblen Montagearm oder Ständer (nicht mitgeliefert) verwenden, bringen Sie den Monitor mit VESA-kompatiblen Schrauben an. Sie können den Monitor mit und ohne den mitgelieferten Ständer verwenden. Schritt 2: Anschließen des Bildschirms an den Computer Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus. Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.

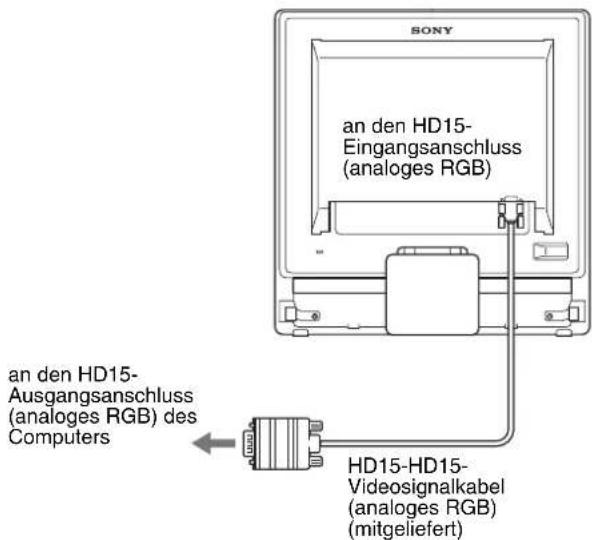

• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker nicht verbogen werden. x Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB) Schließen Sie den Computer mit dem mitgelieferten DVI-D- Videosignalkabel (digitales RGB) an den DVI-D- Eingangsanschluss (digitales RGB) am Monitor an. x Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB) Schließen Sie den Computer mit dem mitgelieferten HD15- HD15-Videosignalkabel (analoges RGB) an den HD15- Eingangsanschluss (analoges RGB) am Monitor an. Schraubenpositionen des VESA-kompatiblen Ständers (75 mm) Unterseite Schraubenpositionen des mitgelieferten Ständers an den DVI- Ausgangsanschluss (digitales RGB) des Computers an den DVI-D- Eingangsanschluss (digitales RGB) DVI-D-Videosignalkabel (digitales RGB) (mitgeliefert) an den HD15- Eingangsanschluss (analoges RGB) an den HD15- Ausgangsanschluss (analoges RGB) des Computers HD15-HD15- Videosignalkabel (analoges RGB) (mitgeliefert)9 (DE) x Anschließen des Audiokabels Schließen Sie das mitgelieferte Audiokabel an die entsprechende Audioeingangsbuchse des Monitors an. Über die Lautsprecher des Monitors oder über Kopfhörer können Sie Ton vom Computer oder anderen Audiogeräten, die an die Audioeingangsbuchsen des Monitors angeschlossen sind, wiedergeben lassen. Weitere Informationen dazu finden Sie unter „Einstellen der Lautstärke“ auf Seite 19. Schritt 3: Anschließen des Netzkabels Schließen Sie bei ausgeschaltetem Monitor und Computer zuerst das Netzkabel an den Monitor an und stecken Sie dann den Netzstecker in eine Netzsteckdose. Schritt 4: Befestigen der Kabel 1 Bündeln Sie die Kabel. Bündeln Sie die Kabel mithilfe der mitgelieferten Kabelklemme. Schritt 5: Einschalten von Monitor und Computer Drücken Sie den Netzschalter 1. Die Netzanzeige 1 des Monitors leuchtet grün auf. Schalten Sie den Computer ein. Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

• Wenn auf dem Bildschirm kein Bild erscheint Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.

• Wenn KEIN EING SIGNAL auf dem Bildschirm erscheint: Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

• Wenn KABEL NICHT VERBUNDEN auf dem Bildschirm erscheint: Überprüfen Sie, ob das Videosignalkabel richtig angeschlossen ist. an den Audioausgang des Computers oder eines anderen Audiogeräts Audiokabel (mitgeliefert) an den Audioeingang an AC IN an Netzsteckdose Netzkabel (mitgeliefert) Kabelklemme (mitgeliefert) Die Abbildungen der Monitorrückseite zeigen das Modell SDM-G76X. Dasselbe gilt für die anderen Modelle.10 (DE)

• Wenn UNZULÄSSIGER BEREICH auf dem Bildschirm erscheint: Schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein. Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 22. Spezielle Treiber werden nicht benötigt Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können. Die Vertikalfrequenz wechselt zu 60 Hz. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen. Einstellen der Neigung Sie können den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Fassen Sie den LCD-Bildschirm unten an den Seiten und stellen Sie die Neigung des Bildschirms wie gewünscht ein. So können Sie ergonomisch mit dem Bildschirm arbeiten Der Bildschirm ist so konstruiert, dass er sich auf einen angenehmen Sichtwinkel einstellen lässt. Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten. Hinweis Achten Sie beim Einstellen der Bildschirmneigung darauf, den Monitor nicht versehentlich vom Tisch zu stoßen oder fallen zu lassen. Auswählen des Eingangssignals (Taste INPUT) Drücken Sie die Taste INPUT. Das Eingangssignal wechselt mit jedem Tastendruck. Analoges RGB Digitales RGB Horizontalfrequenz 28–80 kHz 28–64 kHz Vertikalfrequenz 56–75 Hz 60 Hz Auflösung 1.280 × 1.024 oder weniger

weniger ca. 20° Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links) Konfiguration des Eingangssignals EINGANG1: DVI-D DVI-D-Eingangsanschluss (digitales RGB) für EINGANG1 EINGANG2: HD15 HD15-Eingangsanschluss (analoges RGB) für EINGANG211 (DE) Einstellen des Monitors Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen. Navigieren in den Menüs x Verwenden der Tasten MENU, m/M und OK 1 Rufen Sie das Hauptmenü auf. Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen. 2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen. Rufen Sie mit den Tasten m/M das gewünschte Menü auf. Wählen Sie mit der Taste OK die gewünschte Menüoption aus. 3 Nehmen Sie im Menü die gewünschten Einstellungen vor. Nehmen Sie die Einstellung mit den Tasten m/M vor und drücken Sie dann die Taste OK. Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das vorherige Menü wird wieder angezeigt. 4 Schließen Sie das Menü. Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet. Einstellen von MODUS (BILDMODUS) Wenn Sie die Taste unten rechts am Monitor wiederholt drücken, können Sie als MODUS die Option FILM t PC t BENUTZER t SPIEL auswählen. Drücken Sie mehrmals die Taste . Standardmäßig ist FILM als MODUS eingestellt. Wenn Sie die Taste einmal drücken, wird FILM (die Standardeinstellung) angezeigt. Wenn Sie die Taste erneut drücken, wird PC angezeigt. Mit jedem Tastendruck auf wechselt der Modus folgendermaßen. Die Modi erscheinen nacheinander auf dem Bildschirm und der MODUS wird gewechselt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet. Wenn BENUTZER ausgewählt ist, können Sie die Hintergrundbeleuchtung mit den Tasten m/M einstellen oder über das MENU auswählen. HinweisSie können die Bildqualität für jeden Modus fein einstellen. x Zurücksetzen der Einstellungen Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Auf Seite 18 finden Sie weitere Informationen zum Zurücksetzen der Einstellungen. Vor dem Einstellen Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein. Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen.

SPIEL ,12 (DE) x Steuern des Monitors über den Computer Drücken Sie die Taste MENU mindestens 5 Sekunden lang. Eine Bildschirmmeldung mit der aktuellen Einstellung erscheint. Nach 3 Sekunden wird die Funktion DDC/CI wie unten dargestellt ein- bzw. ausgeschaltet. Hinweis Diese Funktion steht nur bei Computern zur Verfügung, die die Funktion DDC/CI (Display Data Channel Command Interface) unterstützen. Menü BILD Über das Menü BILD können Sie folgende Optionen einstellen.

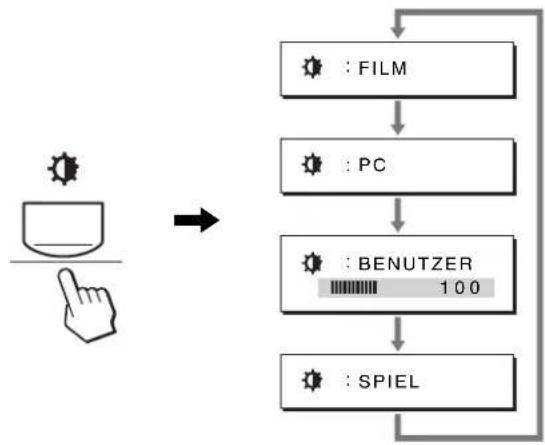

• MODUS ZURÜCK 0 x Menü MODUS Sie können die Bildschirmhelligkeit nach Bedarf auswählen. Die Einstellungen für BILD können für jeden Modus getrennt vorgenommen werden. Die geänderte Einstellung gilt automatisch für alle Eingänge (EINGANG1/EINGANG2). 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option FILM und drücken Sie dann OK. Das Menü MODUS erscheint auf dem Bildschirm. 4 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie OK. Die Standardeinstellung ist FILM.

• FILM: Klares Bild mit starkem Kontrast.

• PC: Bild mit weichen Konturen.

• BENUTZER:Bild mit geringer Helligkeit. Hinweis Sie können die Bildqualität für jeden Modus fein einstellen. x Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL) Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option (HINTERGRUNDBEL) und drücken Sie dann OK. Das Menü HINTERGRUNDBEL erscheint auf dem Bildschirm. 4 Stellen Sie mit den Tasten m/M die Helligkeit der Hintergrundbeleuchtung ein und drücken Sie dann OK. x Einstellen des Kontrasts (KONTRAST) Hiermit können Sie den Bildkontrast einstellen. Hinweis Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option 6 (KONTRAST) und drücken Sie dann OK. Das Menü KONTRAST erscheint auf dem Bildschirm. 4 Stellen Sie mit den Tasten m/M den Kontrast ein und drücken Sie dann OK. Bildschirmmeldungen (erscheinen eine Weile) DDC-CI: EIN (Standardeinstellung) Menüeinstellungen können über den Computer gesteuert werden. DDC-CI: AUS Menüeinstellungen können nicht über den Computer gesteuert werden. EX I T

100: 70: 50: 60Hzx/ F I LM B I L D MODUS SPIEL FILM

BENUTZER EX I T 1280 1024 60Hzx/13 (DE) x Einstellen des Schwarzwerts des Bildes (HELLIGKEIT) Hiermit können Sie die Bildhelligkeit (Schwarzwert) einstellen. Hinweis Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option (HELLIGKEIT) und drücken Sie dann OK. Das Menü HELLIGKEIT erscheint auf dem Bildschirm. 4 Stellen Sie mit den Tasten m/M die Helligkeit ein und drücken Sie dann OK. x Einstellen der Farbtemperatur (FARBE) Sie können den Farbpegel für das weiße Farbfeld im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen. Sie können die Farbtemperatur, falls erforderlich, auch fein einstellen. Für jeden Helligkeitsmodus des Bildschirms können Sie die gewünschte Farbtemperatur einstellen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option (FARBE) und drücken Sie dann OK. Das Menü FARBE erscheint auf dem Bildschirm. 4 Wählen Sie mit den Tasten m/M die gewünschte Farbtemperatur und drücken Sie OK. Wenn Sie die Farbtemperatur von 9.300K auf 6.500K (Standardeinstellung) senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich. Wenn Sie „sRGB“ auswählen, werden die Farben gemäß dem sRGB-Profil eingestellt. (Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard für Computerprodukte.) Wenn Sie „sRGB“ auswählen, müssen die Farbeinstellungen an Ihrem Computer auf das sRGB- Profil eingestellt sein. Hinweise

• Wenn der angeschlossene Computer oder ein anderes angeschlossenes Gerät nicht sRGB-kompatibel ist, können die Farben nicht gemäß dem sRGB-Profil eingestellt werden.

• Wenn FARBE auf sRGB gesetzt ist, lassen sich KONTRAST, HELLIGKEIT und GAMMA nicht einstellen. Feineinstellen der Farbtemperatur (BENUTZEREINST) Die Farbtemperatur kann für jeden Modus (SPIEL/FILM/PC/BENUTZER) getrennt eingestellt werden. 1 Wählen Sie mit den Tasten m/M die Option EINSTELLUNG und drücken Sie dann OK. Das Menü BENUTZEREINST erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option R (Rot) oder B (Blau) und drücken Sie dann OK. Stellen Sie dann mit den Tasten m/M die Farbtemperatur ein und drücken Sie OK. Bei dieser Einstellung wird die Farbtemperatur verändert, indem die R- oder die B-Komponente im Vergleich zur G- Komponente (Grün) verstärkt oder abgeschwächt wird. Die G-Komponente bleibt dabei unverändert. 3 Wählen Sie mit den Tasten m/M die Option und drücken Sie dann OK. Die neue Farbeinstellung wird gespeichert und automatisch abgerufen, wenn Sie BENUTZER auswählen. Das Menü FARBE erscheint auf dem Bildschirm. x Einstellen des Gammamodus (GAMMA) Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen. Hinweis Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. EX I T1280 1024 60Hzx/9300K6500K sRGB

BENUTZER E I NSTELLUNG

1280 1024 60Hzx/EX I T1280 1024 60Hzx/GAMMA 1GAMMA 2GAMMA 3GAMMA 4GAMMA FILM14 (DE) 3 Wählen Sie mit den Tasten m/M die Option (GAMMA) und drücken Sie dann OK. Das Menü GAMMA erscheint auf dem Bildschirm. 4 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie OK. x Einstellen der Bildschärfe (SCHÄRFE) Sie können die Konturen von Bildern usw. schärfer einstellen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option (SCHÄRFE) und drücken Sie dann OK. Das Menü SCHÄRFE erscheint auf dem Bildschirm. 4 Stellen Sie mit den Tasten m/M die Bildschärfe ein und drücken Sie dann OK. x Menü MODUS ZURÜCK (Zurücksetzen aller Optionen auf die Standardwerte) 0 Sie können die Einstellungen auf die Standardwerte zurücksetzen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option 0 (MODUS ZURÜCK) und drücken Sie dann OK. Das Menü MODUS ZURÜCK erscheint auf dem Bildschirm. 4 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie OK.

• OK: Zurücksetzen aller Optionen im Menü BILD auf die Standardeinstellungen.

• ABBRECHEN: Abbrechen des Zurücksetzens und Zurückschalten zum Menü BILD. Menü TON Über das Menü TON können Sie folgende Optionen einstellen.

• ZURÜCKSETZEN 0 x Einstellen von HÖHEN, BÄSSE oder BALANCE 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option 5 (TON) und drücken Sie dann OK. 3 Wählen Sie mit den Tasten m/M die Option HÖHEN, BÄSSE oder BALANCE und drücken Sie dann OK. 4 Stellen Sie mit den Tasten m/M die Höhen, die Bässe bzw. die Balance ein und drücken Sie dann OK. Hinweis HÖHEN und BÄSSE können nur eingestellt werden, wenn RAUMKLANG ausgeschaltet ist. x Auswählen von RAUMKLANG 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option 5 (TON) und drücken Sie dann OK. 3 Wählen Sie mit den Tasten m/M die Option RAUMKLANG und drücken Sie dann OK. 4 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie OK.

• EIN: Kraftvoller Klang wird erzeugt (Raumklangeffekt).

• AUS: Der Raumklangeffekt wird ausgeschaltet. x Menü TON ZURÜCKSETZ. (Zurücksetzen aller Optionen auf die Standardwerte) 0 Sie können die Einstellungen auf die Standardwerte zurücksetzen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option 5 (TON) und drücken Sie dann OK. Das Menü TON erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option 0 (ZURÜCKSETZEN) und drücken Sie dann OK. Das Menü TON ZURÜCKSETZ. erscheint auf dem Bildschirm. EX I T1280 1024 60Hzx/HÖHENBÄSSEBAL ANCERAUMKL ANG

TON F LM EX I T1280 1024 60Hzx/ E N AUS RAUMKLANG I15 (DE) 4 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie OK.

• OK: Zurücksetzen aller Optionen im Menü TON auf die Standardeinstellungen.

• ABBRECHEN: Abbrechen des Zurücksetzens und Zurückschalten zum Menü TON. Menü BILDSCHIRM (nur analoges RGB-Signal) Über das Menü BILDSCHIRM können Sie folgende Optionen einstellen.

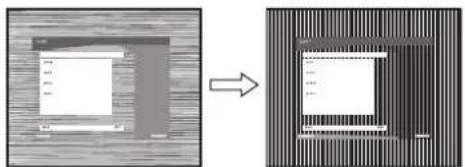

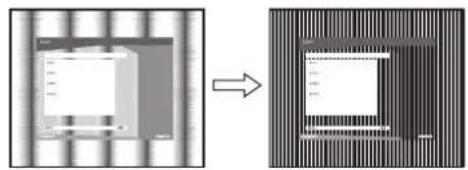

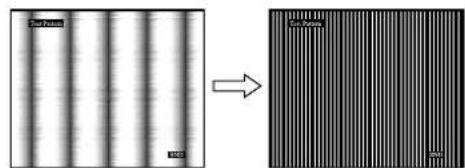

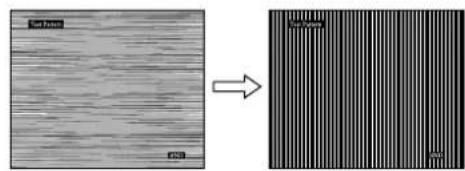

• V CENTER x Automatische Einstellung der Bildqualität Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 20). Hinweis Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter 1. Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht zufrieden stellend eingestellt wird Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen (siehe AUTOM. EINST. unten). Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen. Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die zuvor eingespeisten und gespeicherten Eingangssignale eingehen. x Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOM. EINST.) 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (BILDSCHIRM) und drücken Sie dann OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option AUTOM. EINST. und drücken Sie dann OK. Das Menü AUTOM. EINST. erscheint auf dem Bildschirm. 4 Wählen Sie mit den Tasten m/M die Option EIN oder AUS und drücken Sie OK.

• EIN: Nehmen Sie die gewünschten Einstellungen für Phase und Pitch des Bildschirms sowie für die horizontale bzw. vertikale Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen. Hinweis Wenn der Monitor eingeschaltet oder das Eingangssignal gewechselt wird, werden mit AUTOM. EINST. automatische Einstellungen vorgenommen.

• AUS: AUTOM. EINST. steht nicht zur Verfügung. Hinweis AUTOM. EINST. funktioniert automatisch, wenn das Eingangssignal gewechselt wird. 5 Wählen Sie mit den Tasten m/M die Option und drücken Sie OK. Das Menü wird wieder angezeigt. x Manuelles Einstellen der Bildschärfe und Position (PITCH/PHASE/H CENTER/V CENTER) Sie können die Bildschärfe folgendermaßen einstellen. Diese Einstellung gilt, wenn der Computer an den HD15- Eingangsanschluss (analoges RGB) am Monitor angeschlossen ist. 1 Stellen Sie die Auflösung am Computer auf

2 Legen Sie die CD-ROM ein. 3 Starten Sie die CD-ROM. Windows-Benutzer Wenn die automatische Ausführung funktioniert: Wählen Sie Gebiet, Sprache und Modell aus und klicken Sie auf Display Einstellung (UTILITY). 4 Klicken Sie auf „Adjust“ und überprüfen Sie die aktuelle Auflösung (oberer Wert) und die empfohlene Auflösung (unterer Wert). Klicken Sie anschließend auf „Next“. Das Testmuster für PITCH erscheint. 5 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 6 Wählen Sie mit den Tasten m/M die Option (BILDSCHIRM) und drücken Sie dann OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm. 7 Wählen Sie mit den Tasten m/M die Option PITCH und drücken Sie dann OK. Der Einstellbildschirm für PITCH erscheint auf dem Bildschirm. Hinweis Wenn digitale RGB-Signale vom DVI-D-Eingangsanschluss für EINGANG1 eingehen, ist diese Einstellung nicht erforderlich. EX I T1280 1024 60Hzx/AUTOM. EI NST. PHASE P TCH H CENTER V CENTERB I L D S C H I R M I16 (DE) 8 Drücken Sie die Tasten m/M, bis die vertikalen Streifen nicht mehr zu sehen sind. Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden. 9 Drücken Sie die Taste OK. Das Hauptmenü erscheint auf dem Bildschirm. Wenn auf dem gesamten Bildschirm horizontale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten die PHASE ein. 10 Klicken Sie auf „Next“. Das Testmuster für PHASE erscheint. 11 Wählen Sie mit den Tasten m/M die Option PHASE und drücken Sie dann OK. Der Einstellbildschirm für PHASE erscheint auf dem Bildschirm. 12 Reduzieren Sie mit den Tasten m/M die horizontalen Streifen auf ein Minimum. Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden. 13 Drücken Sie die Taste OK. Das Hauptmenü erscheint auf dem Bildschirm. 14 Klicken Sie auf „Next“. Das Testmuster für CENTER erscheint. 15 Wählen Sie mit den Tasten m/M die Option H CENTER oder V CENTER und drücken Sie dann OK. Der Einstellbildschirm für H CENTER oder V CENTER erscheint auf dem Bildschirm. 16 Schieben Sie das Testmuster mit den Tasten m/M in die Mitte des Bildschirms. 17 Klicken Sie auf „Next“. Klicken Sie auf „End“ oder „BEENDEN“. Damit wird das Testmuster ausgeblendet. Wenn die automatische Ausführung nicht funktioniert: 1 Öffnen Sie „Arbeitsplatz“ und klicken Sie mit der rechten Maustaste auf das CD-ROM-Symbol. Wählen Sie dann „Explorer“ und öffnen Sie das CD-ROM- Symbol. 2 Öffnen Sie [Utility] und wählen Sie dann [WINDOWS]. 3 Starten Sie [WIN_UTILITY.EXE]. Das Testmuster erscheint. Fahren Sie mit Schritt 4 fort. Macintosh-Benutzer 1 Öffnen Sie die CD-ROM. 2 Öffnen Sie [Utility] und wählen Sie dann [MAC]. 3 Öffnen Sie [MAC UTILITY] und starten Sie dann [MAC_CLASSIC_UTILITY] oder [MAC_OSX_UTILITY]. Das Testmuster erscheint. Fahren Sie mit Schritt 4 fort. 4 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 5 Wählen Sie mit den Tasten m/M die Option (BILDSCHIRM) und drücken Sie dann OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm. 6 Wählen Sie mit den Tasten m/M die Option PHASE und drücken Sie dann OK. Der Einstellbildschirm für PHASE erscheint auf dem Bildschirm. 7 Reduzieren Sie mit den Tasten m/M die horizontalen Streifen auf ein Minimum. Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden. 8 Drücken Sie die Taste OK. Das Hauptmenü erscheint auf dem Bildschirm. Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den PITCH ein. 9 Wählen Sie mit den Tasten m/M die Option PITCH und drücken Sie dann OK. Der Einstellbildschirm für PITCH erscheint auf dem Bildschirm. 10 Drücken Sie die Tasten m/M, bis die vertikalen Streifen nicht mehr zu sehen sind. Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.17 (DE) 11 Drücken Sie die Taste OK. Das Hauptmenü erscheint auf dem Bildschirm. 12 Wählen Sie mit den Tasten m/M die Option H CENTER oder V CENTER und drücken Sie dann OK. Der Einstellbildschirm für H CENTER oder V CENTER erscheint auf dem Bildschirm. 13 Schieben Sie das Testmuster mit den Tasten m/M in die Mitte des Bildschirms. 14 Klicken Sie auf „END“. Damit wird das Testmuster ausgeblendet. Menü POSITION MENÜ Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (POSITION MENÜ) und drücken Sie dann OK. Das Menü POSITION MENÜ erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die gewünschte Position und drücken Sie OK. Sie können das Menü an eine von drei möglichen Positionen im oberen, mittleren bzw. unteren Bildschirmbereich stellen. Menü EINGANGSERKENN Wenn Sie im Menü EINGANGSERKENN die Option AUTOMATIK EIN wählen, erkennt der Monitor automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird automatisch zu dem Eingang umgeschaltet, bevor der Monitor in den Energiesparmodus wechselt. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (EINGANGSERKENN) und drücken Sie OK. Das Menü EINGANGSERKENN erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie OK.

• AUTOMATIK EIN: Wenn am ausgewählten Eingangsanschluss kein Signal eingeht oder wenn Sie mit der Taste INPUT am Monitor einen Eingangsanschluss auswählen, an dem kein Signal eingeht, wird eine Meldung am Bildschirm angezeigt (Seite 21) und der Monitor prüft automatisch, ob an einem anderen Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird zu diesem Eingang umgeschaltet. Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingangsanschluss oben links auf dem Bildschirm. Wenn kein Signal eingespeist wird, wechselt der Monitor automatisch in den Energiesparmodus.

• AUTOMATIK AUS: Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste INPUT, wenn Sie den Eingang wechseln möchten. EX I T 1280 1024 60Hzx/

I18 (DE) Menü LANGUAGE Sie können die Sprache auswählen, in der Menüs und Meldungen auf dem Monitor angezeigt werden. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (LANGUAGE) und drücken Sie dann OK. Das Menü LANGUAGE erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M eine Sprache und drücken Sie dann OK.

• FRANÇAIS: Französisch

• ITALIANO: Italienisch

• NEDERLANDS: Niederländisch

• : Chinesisch 0 Menü ZURÜCKSETZEN (Zurücksetzen auf die Standardwerte) Sie können die Einstellungen auf die Standardwerte zurücksetzen. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option 0 (ZURÜCKSETZEN) und drücken Sie dann OK. Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie OK.

• OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für LANGUAGE bei diesem Verfahren nicht zurückgesetzt wird.

• ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm. Menü MENÜ-SPERRE Sie können die Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern. 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten m/M die Option (MENÜ-SPERRE) und drücken Sie dann OK. Das Menü MENÜ-SPERRE erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten m/M die Option EIN oder AUS.

• EIN: Nur der Netzschalter 1 und die Taste MENU funktionieren. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint auf dem Bildschirm. Wenn MENÜ-SPERRE auf EIN gesetzt ist, kann nur noch diese Menüoption ausgewählt werden.

• AUS: MENÜ-SPERRE ist auf AUS gesetzt. EX I T 1280 1024 60Hzx/ LANGUAGE

ABBRECHEN ZURÜCKSETZEN EX I T 1280 1024 60Hzx/ E N AUS MENÜ-SPERRE I19 (DE) Technische Merkmale Einstellen der Lautstärke Über die Lautsprecher des Monitors oder über Kopfhörer können Sie Ton vom Computer oder anderen Audiogeräten, die an die Audioeingangsbuchsen des Monitors angeschlossen sind, wiedergeben lassen. Die Lautstärke lässt sich über ein separates Menü „Lautstärke“ einstellen, das Sie nicht über das Hauptmenü aufrufen können. 1 Drücken Sie die Tasten m/M, wenn kein Menü auf dem Bildschirm angezeigt wird. 2 Stellen Sie mit den Tasten m/M die Lautstärke ein. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet. Hinweise

• Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lässt sich die Lautstärke nicht einstellen.

• Wenn sich der Monitor im Stromsparmodus befindet, wird über die Lautsprecher oder die Kopfhörer kein Ton ausgegeben. Die Energiesparfunktion Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Standard) für Analogeingänge bzw. DMPM (DVI Digital Monitor Power Management) für Digitaleingänge unterstützt, wird der Stromverbrauch des Monitors automatisch wie unten erläutert reduziert. SDM-G76X SDM-G96X

• Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus. ** „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltschutzbehörde der USA) definiert wurde.

Betriebsmodus Leistungsaufnahme Netzanzeige 1 Normalbetrieb bis zu 50 W grün Deaktiviert* (Tiefschlaf)** bis zu 1,0 W orange Ausgeschaltet bis zu 1,0 W aus Betriebsmodus Leistungsaufnahme Netzanzeige

Normalbetrieb bis zu 53 W grün Deaktiviert* (Tiefschlaf)** bis zu 1,0 W orange Ausgeschaltet bis zu 1,0 W aus20 (DE) Automatische Einstellung der Bildqualität (nur analoges RGB- Signal) Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint. Werkseitig vordefinierter Modus Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt. Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche): Horizontalfrequenz: 28–80 kHz Vertikalfrequenz: 56–75 Hz Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal. Wenn Sie Phase, Pitch und Bildposition manuell einstellen, während AUTOM. EINST. auf AUS gesetzt ist Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 15). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen. Hinweise

• Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter 1.

• Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.21 (DE) Störungsbehebung Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden. Bildschirmmeldungen Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 22 nach. Wenn UNZULÄSSIGER BEREICH auf dem Bildschirm erscheint Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes. Wenn „xxx.x kHz/xxx Hz“ auf dem Bildschirm erscheint Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt. Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an. Wenn „AUFLÖSUNG > 1280 × 1024“ auf dem Bildschirm erscheint Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (1.280 × 1.024 oder weniger). Wenn KEIN EING SIGNAL auf dem Bildschirm erscheint Diese Meldung gibt an, dass kein Signal eingespeist wird. IN STROMSPARMODUS Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Energiesparmodus. Wenn KABEL NICHT VERBUNDEN auf dem Bildschirm erscheint Diese Meldung gibt an, dass das Videosignalkabel gelöst wurde. IN STROMSPARMODUS Etwa 45 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Energiesparmodus. UNZULÄSSIGER BEREICHEINGANG 1:DVI–Dxxx.xkHz/ xxxHzINFORMATION Beispiel

Beispiel22 (DE) Fehlersymptome und Abhilfemaßnahmen Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach. Symptom Überprüfen Sie bitte Folgendes Es wird kein Bild angezeigt. Die Netzanzeige 1 leuchtet nach dem Anschließen des Netzkabels nicht oder die Netzanzeige 1 leuchtet nicht, wenn der Netzschalter gedrückt wird.

• Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.

„KABEL NICHT VERBUNDEN“

erscheint auf dem Bildschirm.

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 8).

• Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.

• Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 10).

• Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint möglicherweise „KABEL NICHT VERBUNDEN“ auf dem Bildschirm und dann schaltet das Gerät in den Energiesparmodus. Dabei handelt es sich nicht um eine Fehlfunktion. „KEIN EING SIGNAL“ erscheint auf dem Bildschirm oder die Netzanzeige 1 leuchtet orange.

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 8).

• Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.

• Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 10). x Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

• Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

• Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.

• Installieren Sie die neueste Version des Grafikkartentreibers. Oder gleichen Sie die Version der Grafikkarte an das aktuelle Betriebssystem an.

• Wenn Sie einen Laptop verwenden, stellen Sie am Computer als Ausgang den Videoausgang ein (nähere Informationen zum Einstellen des Videoausgangs erhalten Sie beim Computerhersteller).

• Überprüfen Sie, ob der Computer eingeschaltet ist.

• Starten Sie den Computer neu.

„UNZULÄSSIGER BEREICH“

erscheint auf dem Bildschirm. x Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

• Überprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein: Horizontal: 28–80 kHz (analoges RGB), 28–64 kHz (digitales RGB) Vertikal: 56–75 Hz (analoges RGB), 60 Hz (digitales RGB) Auflösung: maximal 1.280 × 1.024 oder weniger

• Starten Sie das Betriebssystem im abgesicherten Modus und starten Sie den Computer neu, nachdem Sie die Auflösung eingestellt haben. Wie Sie den abgesicherten Modus einstellen, hängt vom Betriebssystem ab. Nähere Informationen dazu erhalten Sie beim Computerhersteller. Sie arbeiten mit Windows und haben einen älteren durch diesen Monitor ersetzt.

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „SDM-G76X“ oder „SDM-G96X“ aus. Wenn der Modellname dieses Monitors in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.23 (DE) Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony- Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-G76X oder SDM-G96X

• Detaillierte Beschreibung des Problems

• Modellbezeichnung und technische Daten des Computers und der Grafikkarte Sie arbeiten mit einem Macintosh- System.

• Wenn Sie einen Macintosh-Adapter (nicht mitgeliefert) verwenden, vergewissern Sie sich, dass dieser und das Videosignalkabel richtig angeschlossen sind. Das Bild flimmert, springt, oszilliert oder ist gestört.

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 15).

• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an. x Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.

• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.

• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen. Das Bild ist verschwommen. • Stellen Sie Helligkeit und Kontrast ein (Seite 12).

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 15). x Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

• Stellen Sie die Auflösung am Computer auf SXGA (1.280 × 1.024) ein. Doppelbilder sind zu sehen. • Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.

• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen. Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur analoges RGB-Signal).

• Stellen Sie Pitch und Phase ein (Seite 15).

• Stellen Sie die Bildposition ein (Seite 15). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt. Das Bild ist zu klein. x Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

• Stellen Sie die Auflösung am Computer auf SXGA (1.280 × 1.024) ein. Das Bild ist zu dunkel. • Stellen Sie die Helligkeit ein (Seite 13).

• Stellen Sie die Hintergrundbeleuchtung ein (Seite 12).

• Nach dem Einschalten des Monitors dauert es einige Minuten, bis der Bildschirm hell wird. Wellenförmige oder elliptische Moiré-Effekte sind sichtbar.

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 15). Die Farbe ist nicht gleichmäßig. • Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 15). Weiß sieht nicht weiß aus. • Stellen Sie die Farbtemperatur ein (Seite 13). Die Bedienelemente am Monitor funktionieren nicht ( erscheint auf dem Bildschirm).

• Wenn MENÜ-SPERRE auf EIN gesetzt ist, setzen Sie die Option auf AUS (Seite 18). Der Monitor schaltet sich nach einer Weile aus. x Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

• Deaktivieren Sie die Energiesparfunktion des Computers. Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.

• Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist. Symptom Überprüfen Sie bitte Folgendes24 (DE) Technische Daten SDM-G76X LCD-Bildschirm Bildschirmtyp: a-Si-TFT- Aktivmatrix Bildgröße: 17,0 Zoll Eingangssignalformat RGB-Betriebsfrequenz* Horizontal: 28–80 kHz (analoges RGB) 28–64 kHz (digitales RGB) Vertikal: 56–75 Hz (analoges RGB) 60 Hz (digitales RGB) Auflösung Horizontal: max. 1.280 Punkte Vertikal: max. 1.024 Zeilen Eingangssignalpegel Analoges RGB-Videosignal 0,7 Vp-p, 75 Ω, positiv SYNC-Signal TTL-Pegel, 2,2 kΩ, positiv oder negativ (separates horizontales und vertikales Signal) Digitales RGB-Signal (DVI): TMDS (einfache Verbindung) Audioeingang Stereominibuchse, 0,5 V effektiver Mittelwert Lautsprecherausgangsleistung 2 W × 2 Kopfhörerbuchse Stereominibuchse Betriebsspannung 100–240 V, 50–60 Hz, max. 1,0 A Betriebstemperatur 5–35

Abmessungen (Breite/Höhe/Tiefe) Bildschirm (aufrecht stehend): ca. 383,5

163 mm Gewicht ca. 5,5 kg Plug & Play DDC2B Zubehör Erläuterungen dazu finden Sie auf Seite 8. SDM-G96X LCD-Bildschirm Bildschirmtyp: a-Si-TFT- Aktivmatrix Bildgröße: 19,0 Zoll Eingangssignalformat RGB-Betriebsfrequenz* Horizontal: 28–80 kHz (analoges RGB) 28–64 kHz (digitales RGB) Vertikal: 56–75 Hz (analoges RGB) 60 Hz (digitales RGB) Auflösung Horizontal: max. 1.280 Punkte Vertikal: max. 1.024 Zeilen Eingangssignalpegel Analoges RGB-Videosignal 0,7 Vp-p, 75 Ω, positiv SYNC-Signal TTL-Pegel, 2,2 kΩ, positiv oder negativ (separates horizontales und vertikales Signal) Digitales RGB-Signal (DVI): TMDS (einfache Verbindung) Audioeingang Stereominibuchse, 0,5 V effektiver Mittelwert Lautsprecherausgangsleistung 2 W × 2 Kopfhörerbuchse Stereominibuchse Betriebsspannung 100–240 V, 50–60 Hz, max. 1,0 A Betriebstemperatur 5–35

Abmessungen (Breite/Höhe/Tiefe) Bildschirm (aufrecht stehend): ca. 422,5

Gewicht ca. 6 kg Plug & Play DDC2B Zubehör Erläuterungen dazu finden Sie auf Seite 8.

• Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.
