Produkttyp	Färg-LCD-monitor
Märke	Sony
Modell	SDM-G96X
Skärmstorlek	19 tum (diagonal)
Paneltyp	Aktiv matris TFT (a-Si)
Maximal upplösning	1280 x 1024 (SXGA)
Ingångsfrekvenser (analog)	Horisontell: 28-80 kHz, Vertikal: 56-75 Hz
Ingångsfrekvenser (digital)	Horisontell: 28-64 kHz, Vertikal: 60 Hz
Videoingångar	DVI-D (digital) och HD15 (analog)
Ljudingång	Stereokontakt (0,5 V eff.)
Ljudutgång	Stereohögtalare 2 W x 2, hörlursuttag
Mått (med stativ)	422,5 x 435,5 x 163 mm
Vikt	Cirka 6 kg
Strömförsörjning	100-240 V AC, 50/60 Hz, 1,0 A max
Strömförbrukning	Normal: 53 W max, Standby: 1,0 W max, Av: 1,0 W max
Bildfunktioner	Lägen: Film, PC, Spel, Användare; Justeringar: kontrast, ljusstyrka, gamma, skärpa, färgtemperatur
Automatisk justering	Ja (fas, klocka, position) för analog signal
Energibesparing	VESA DPMS/DMPM, ENERGY STAR-certifiering
Lutning	Justerbar (lutning framåt/bakåt)
Säkerhet	Kensington-lås, ventilationsgaller
Underhåll	Rengör med en mjuk, torr trasa; använd inte lösningsmedel
Kompatibilitet	Plug & Play DDC2B, kompatibel med PC och Mac
Medföljande tillbehör	Strömkabel, DVI-D-kabel, HD15-kabel, ljudkabel, kabelhållare, CD-ROM, garantikort

Vanliga frågor - SDMG96X SONY

Hur ansluter jag skärmen till min dator?

Stäng av datorn och skärmen. Använd medföljande DVI-D-kabel för digital anslutning eller HD15-kabel för analog anslutning. Anslut ljudkabeln om du vill använda högtalarna. Anslut strömkabeln, slå sedan på skärmen först, därefter datorn.

Vad gör jag om skärmen visar 'INGEN VIDEOINGÅNG'?

Kontrollera att videokabeln är korrekt ansluten. Se till att ingångskällan är korrekt vald med INPUT-knappen. Om datorn är i energisparläge, tryck på en tangent på tangentbordet eller flytta musen.

Hur justerar jag bilden manuellt?

Använd knapparna MENY, ↓/↑ och OK för att komma åt OSD-menyn. I menyn BILD kan du justera kontrast, ljusstyrka, skärpa, gamma och färgtemperatur. För analoga signaler, använd menyn SKÄRM för att justera fas, klocka och position.

Vilka bildlägen finns och hur byter jag dem?

Lägena är Film, PC, Spel och Användare. Tryck på knappen BILDLÄGE (på skärmens framsida) för att växla mellan dem. Varje läge kan anpassas i menyn BILD.

Skärmen är i standby-läge, hur väcker jag den?

Monitorn går i energisparläge när ingen signal detekteras. För att väcka den, aktivera datorn eller ändra ingångskällan. Om strömindikatorn är orange, tryck på en tangent på tangentbordet eller flytta musen.

Kan jag använda väggfäste?

Ja, skärmen är VESA-kompatibel. Använd en lämplig väggmonteringssats genom att fästa skruvarna i hålen på baksidan. Ta bort originalstativet vid behov. Rådfråga en kvalificerad tekniker för installation.

Hur rengör jag LCD-skärmen?

Koppla först ur strömmen. Använd en mjuk, torr trasa för att försiktigt torka av skärmen. Använd aldrig alkohol, bensin, slipande rengöringsmedel eller antistatiska produkter eftersom de kan skada beläggningen.

Vad gör jag om monitorns knappar är låsta?

Menyn MENYLÅS kan vara aktiverad. Tryck på MENY-knappen för att öppna menyn, gå till MENYLÅS och ställ in på INAKTIV. Om låsikonen visas kan du bara använda strömbrytaren och MENY-knappen.

Hur aktiverar eller inaktiverar jag DDC/CI-funktionen?

Håll MENY-knappen intryckt i mer än 8 sekunder. Ett meddelande visar aktuell status (AKTIV eller INAKTIV). DDC/CI gör det möjligt för datorn att styra monitorns inställningar.

Bilden flimrar eller är suddig, vad gör jag?

För analog signal, använd automatisk justering i menyn SKÄRM eller justera fas och klocka manuellt. Kontrollera även datorns upplösning och uppdateringsfrekvens. Se till att kablarna är ordentligt anslutna.

BRUKSANVISNING SDMG96X SONY

Texhnuceckne xapaktepcntkn

PerynipoBka rpoMkoCTN

IIpH IcIOJIb3OBAHHI rPOMKOrOBOpHTeJIe HIN HAUYHHKO B MOXHO IIPOCJyUHINBaTb 3ByK OT KOMIbIOTepa HIN dpyTHx ayHOOCrPoHCTB, IIOJKJIIOHeHHbIX KBXODHBIM ayIHNOrHe3JaM MOHHTopa.

POMKoCTb MOxHO peTyJINPOBaTb C IIMOIOIbIO OTJeJIbHOro MeHIO “POMKoCTb”, KOTOpoe MOxHO BbIbPaTb B ITaBHOM MCHIO.

1 HaxMnte KhoNk / ,Korda Ha 3KpaHe He oTo6paXaETC MeHIO.

2ДяperylnpoBkn rpoMkoCTn HaxmTe KhoNKn

MeHIO aBTOMaTHueckn Hcye3HeT IIN6JIN3HTeJIbHO Yepe3 5ceKyH.

PpmeaHn

KorHa IIa 3KpaIe OTo6paKaAcTc IJIaBIIOc MEIIIO,peY.IHPOBKA rPOMKOCTH HcBO3MOKHa.
KorlaMOHHTOp HAXOHTCBApeJME KOHOOMN3HeprHH,3ByK IIe BbBOHTcIII Ype3 rPOMKOROBOPTeJIH,III Ype3 HayIHNIK.

Texhnuceckne xapaktepcntku

SDM-G76X

IIaHeJIb KKJ TnI IIaHeJIH: aKTHBHaMaTPhIa a

Si TFT

Pa3mep H3o6paKeHHa:

17.0 IOHMOB

ΦopMaT BXOJHOrO cHrHaJa

paoboya yactota RGB*

TogH3oHTaJIbHaJa pa3BepTKa:

28-80KΓ

(aHaIorObBnRGB)

28-64KΓ

（HpOBoRGB)

BcptnKaJIbHaJa paZbEeTka:

56-75T

(aHaIorOBbR RGB)

60 Γι (ιηφροῦ RGB)

Pa3peHne HIO rOpH3oHtAHH:

MaKc.1280 toeK

IIOBcPTNkajH:

MaKc. 1024 strpOKn

YPOBHN BXOJHbIX CNTHaJIbO

AHAJIOROBbI BUNeOCHHaR RGB

0,7 Vp-p, 75 Ω

IOJIOXHTeJIbHbI

CnHraJI cHHxPOH3aINH

ypoBeHbTTL,2,2KΩ

IOJIOXHTeJIbHbI HJH

OTnIaTeJIbHbI

(Pa3IeJIbHo rOpH3OHTaJIbHaH

BepTHKaJIbHaJ

LHΦpOBB RGB (DVI)

(Odno coeHHHeHHe TMDS)

AyIOBxoI CTepeo MMHpa3bem,0,5Vrms

BbIXoI rpoMkoROOBOpHTeJIeI

2Br× 2

THe3JHO HayHHHOB CTepeo MHHn pa3bEm

Питаннс 100-240В,50-60Tι,

MaKc.1,0A

Pa6o7aTcMIePata 5-35 C

Pa3mepbl (HnnpHa/Blcota/Tiy6nHa)

Innehållsförteckning

Placering av reglage och anslutningar 6

Installation 8

Steg 1: Anvanda stativet 8

Steg 2: Anslut bildskarmen till din dator. 8

Steg 3: Anslut natkabeln 9

Steg 4: Fäst kablarna. 9

Steg 5: Sla pa strommen till bildskarm och dator. 9

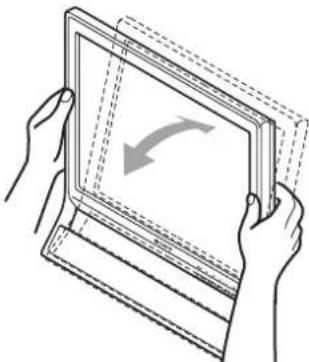

Justera lutningen 10

Välja insignal (INPUT-knapp) 10

Navigera i menysystemet 11

Tekniska Funktioner. 18

Regleravolymen. 18

Energisparfungtion 19

Automatisk justering av bildkvaliteten

Problem - symtom och atgärder. 21

Specificationer 23

Macintosh ar ett varumärke som licensierats till Apple Computer, Inc., registrarat i USA och andraalander.

• Windows 30 er att registrarat varumärke som tillhör Microsoft Corporation i USA och andraalander.
  VESA och DDC ^w ar varumärken som tillhör Video Electronics Standards Association.
  ENERGY STAR® àr étt registrarat varumärke i USA.
• Adobe och Acrobat ir varumärken som tillhör Adobe Systems Incorporated.
• Alla övrigaproduktnamm som namns i det här dokumentet kan vara varumärken eller registrarade varumärken som tillhör respektive företag.
• Dessutomär inte"TM"och"®"utsatta i varje enskilt fall i den har handledningen.

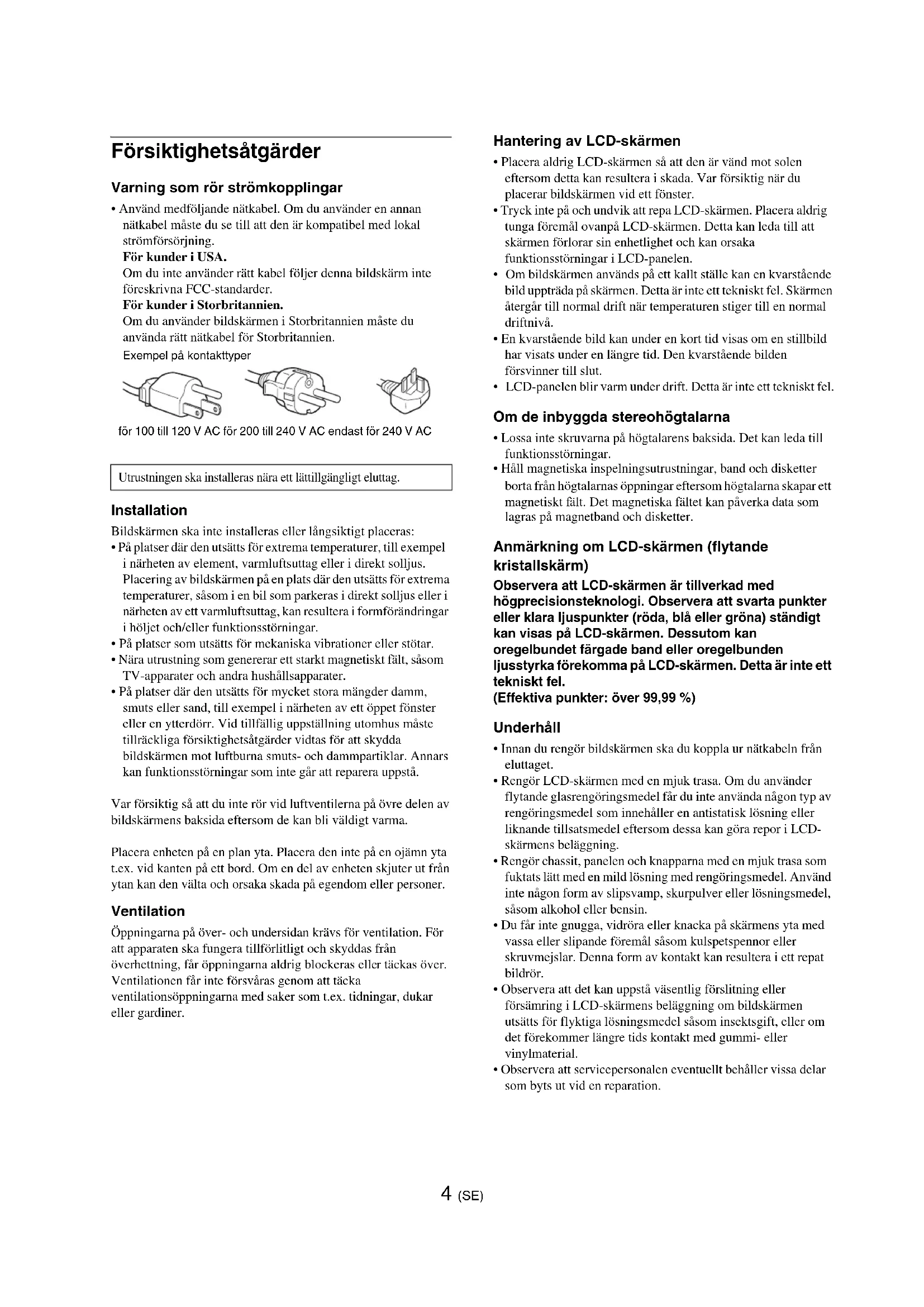

Varning som rör strömkopplingar

• Använd medfoljande nätkabel. Om du använder en annan nätkabel maste du se till att den ar kompatibel med lokal stromforsörning.

FörkunderiUSA.

Om du inte anvander ratt kabel foljerenna bildskarminte foreskrivna FCC-standarder.

För kunder i Storbritannien.

Om du anvander bildskärmen i Storbritannien maste du anvanda ratt natkabel for Storbritannien.

Exempel på kontakttyper

for 100 till 120 V AC for 200 till 240 V AC endast for 240 V AC

Bildskärmen ske inte installereras eller langsiktigt placeras:

• På platser)där den utsätts for extrema temperaturer, till exempli närheten av element, varmluftsuttag erler i direkt solljus. Placering av bildskärmen pa en plats darr den utsätts for extrema temperaturer, sasom i en bil som parkeras i direkt solljus erler i närheten avettvarluftsuttag, kanresultera i formforandringar i holjet och/eller Funktionstörningar.
• På platser som utsätts for mekaniska vibrationer erler stötar.
• Nära utrustning som genererar ett starkt magnetiskt falt, sösom TV-apparater och andra hushällsapparater.
• Pá platser dar den utsäts for mycket stora mängder damm, smuts ell sand, till exempli närheten av ett öppet fönster ell er en yterdör. Vid tillfällig uppställning utomhus maste tillracklga forsiktighetsatgärder vidtas for att skydda bildskärmen mot luftburna smuts- och dammparticlar. Annars kan Funktionstörningar som inte gär att reparera uppsta.

Var forsiktig sa att du inte rör vid luftventilerna på övre delen av bildskärmens baksida eftersom de kan blv vändigt varma.

Placera encheten på en plan yta. Placera den inte på en ojämn yta t.ex. vid kanten på att bord. Om en del av encheten skjuter ut frän ytan kan den välta och orsaka skada på egendom eller personer.

Ventilation

Oppningarna pa over- och undersidan kravs for ventilation. For att apparaten sca fungera tillforlitigt och skyddas fran overhettning, fär oppingarna aldrig blockeras aller tackas over. Ventilationen far inte forsvaras genom att tacka ventilationsoppningarna med saker som t.ex. tidningar, dukar eller gardiner.

Hantering av LCD-skärmen

• Placera aldrig LCD-skärmen sa att den ar vänd mot solen eftersom detta kan resultera i skada. Var försiktig nar du placerar bildskärmen vid ett fönster.
• Tryck inte på och undvik att replica LCD-skärmen. Placera aldrig tunga foremål ovanpå LCD-skärmen. Detta kan leda till att skärmen forlorar sinenhetligitet och kan orsaka Funktionstörningar i LCD-panelen.
• Om bildskärmen används på att kallt ställe kan en kvarstäende bild upptrada på skärmen. Dctta ar inte ctt teknikt fel. Skärmen atergår till normal drift när temperaturen stiger till en normal driftnivå.
• En kvarstaende bild kan under en kort tid visas om en stillbild har visats under en langre tid. Den kvarstaende bilden forsvinner till slut.
• LCD-panelen blir varm under drift. Detta är inte ett teknist fel.

Om de inbyggda stereohogtalarna

• Lossa inte skruvarna på högtalarcns baksida. Det kan leda till Funktionstörningar.
• Hall magnetiska inspelningsutrustninger, band och disketter borta frän högtalarnas öppninger eftersom högtalarna skapar ett magnetiskf falt. Det magnetiska faltet kan paverka data som lagras på magnetband och disketter.

Anmärkning om LCD-skärmen (flytande kristallskärn)

Observera att LCD-skärmen ar tillverkad med högprecisionsteknologi. Observera att svarta punkter eller klara lijuspunktter (röda, blå eller gröna) ständigt kan visas på LCD-skärmen. Dessutom kan oregelbundet fãgade band eller oregelbunden lijusstyrkfa forekomma på LCD-skärmen. Detta ar inte ett teknikt fel.

(Effektiva punkter: over 99,99%)

Underhäll

• Innan du rengör bildskärmen ske du koppla ur nätkabeln fran eluttaget.
• Rengör LCD-skärmen med en mjuk trasa. Om du anvander flytande glasrengöringsmedel fãr du inte anvanda nçon typ av rengöringsmedel som innchäller en antistatisk LOSSing eller liknande tillsatsmedel aftersom dessa kan gora repor i LCD-skärmens belägning.
• Rengör chassit, panelen och knapparna med en mjuk trasa som fuktats latt med en mild losning med rengöringsmedel. Använd inte nagon form av slipsvamp, skurpulver eller losningsmedel, sösom alkohol eller bensin.
• Du fär inte gnugga, vidrora eller knacka på skärmens yta med vassa eller slipande foremål sasom kulspetspennor eller skruvmejslar. Denna form avkontakt kanresultera i ett repat bildrör.
• Observera att det kan uppsta vasantig forslitning erler forsamring i LCD-skarmens belaggning om bildskarmen utsats for flyktiga losningsmedel sasom insettsgift,ller om det forekommmer langre tids Kontakt med gummi-ller vinylmaterial.
• Observera att servicepersonalen eventuellt behälter vissa delar som byts ut vid en reparation.

Transport

• Koppla fran alla kablar fran bildskärmen och ta tag ordentligi bildskärmen med bada händerna vid transport. Om du tappar bildskärmen kan bade du och bildskärmen skadas.
• Använd originalkartongen och Förpackningsmaterialiet vid transport avenna bildskärm for reparation erler sändning.

Installation på en vagg eller på en monteringsarm

Om du sca installerera bildskärmen pa en vagg erper en monteringsarm bocr du radfraga kyalificerad personal.

Bortskaffande av bildskärmen

• Kasta inte bort bildskärmen med de vanligahushållssoporna.
  Lysroret som anvands i denna bildskarm innehaller kvicksilver. Bildskarmen maste bortskaffas i enlighemed den lokala renhällningsmyndighetens regler ochforordninger.

FörkunderiUSA

Produkten innehälter kvicksilver. Bortskaffande avprodukten kan underkastas lagstiftning i USA. Kontakta de lokala myndigheterna aller Electronics Industries Alliance (http://www.eiae.org) for information om bortskaffande och atervinning.

Placering av reglage och anslutningar

Mer information finns pa sidorna inom parentes.
Strombrytaren och kontrollknapparna finns langst ned till hoger pa bildskarmens framsida.

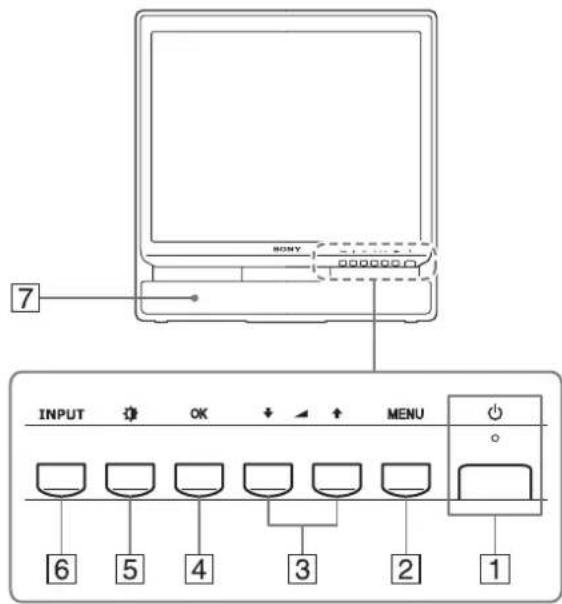

Bildskarmens framsida

1 Strombrytare och-indikator (sidorna 9, 19) Tryck strombrytaren uppat for att sla pa ell er av bildskarmen. Stromindikatorn lyser gron när bildskarmen ar paslagen ocl orange nar den ar i energisparlage.
2 MENU-knapp (sidan 11) Denna knapp oppnar eller stanger huvudmenyn. Det gar också att aktivera DDC/CI-funktionen genom att hälla knappen intryckt minst 8 sekunder.
3 ↓/↑ och -knappar (volym) (sidorna 11, 18) Knapparna anvands nár du valjer menyalternativ och gör justeringar samt nár du vill visa++, "Volym" där du kan ställa in volymen.
4OK-knapp (sidan 11) Med den har knappen valjer du alternativ erler aktiverar menyinstallninger.

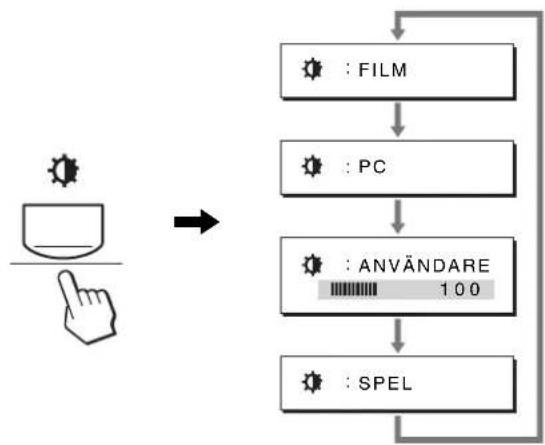

5-Kapp (BILDLAGE) (sidan 11) Knappen anvands nár du vill justera BILDLAGE.
6INPUT-knapp (sidan 10) Med den har knappen vixlar du videoinsignalen mellan INSIGNAL1 och INSIGNAL2 när två datoder ar anslutna till bildskärmen.
7 Stereohogtalare (sidan 18) Hogtalarma matar ut ljudsignalerna som ljud.

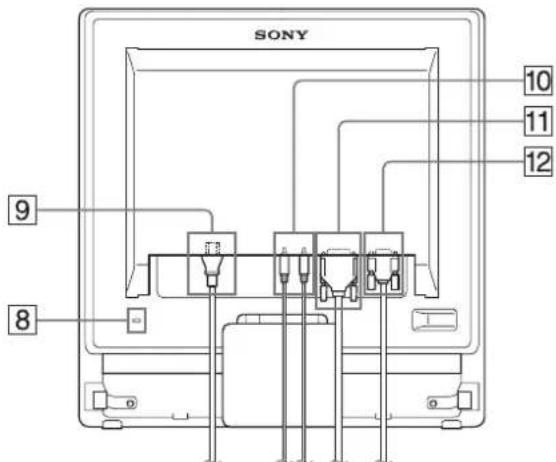

Bildskarmensbaksida

LCD-skärmens sida

8 Oppning for stoldskyddslas

Den har oppningen ar avsedd fort stoldskyddlas av market
Kensington Micro Saver Security System.
Micro Saver Security System ar ett varumärke som tillhör
Kensington.

9AC IN-anslutning (sidan 9)

Anslut naktabeln (medfoljer).

10Ljudingang for INSIGNAL1/2 (sidan 8)

Den har ljudingangen anvands nar bildskärmen ar ansluten till ljudutgangen pa en datoer erller annan ljudutrustning som ar ansluten till INSIGNAL1/INSIGNAL2.

DVI-D-ingang (digital RGB) for INSIGNAL1 (sidan 8)

Den har ingangen tar emot digitala RGB-video signaler enligt
DVI Rev. 1.0.

12 HD15-ingang (analog RGB) for INSIGNAL2 (sidan 8)

Den har ingangen tar emot analoga RGB-video signaler (0,7 Vp-p, positiv) och synksignaler.

13Hörlursuttag (sidan 18)

Innan du anvander bildskärmen bör du kontrollera att du fatt med alla delarna:

LCD-skarm
- Nätkabel
HD15-HD15-videokabel (analog RGB)
DVI-D-videokabel (digital RGB)
Ljudkabel(stereo minikontakt)
Kabelrem
- CD-ROM-skiva (programvara for Windows/Macintosh, bruksanvisningar m.m.)
- Garantikort
- Snabbstartguide

Steg 1:Anvanda stativet

■ Anvanda det medfoljande stativet

Oppna stativet.

Obs!

Stativet ar hopvikt naret det lammar fabriken. Placera aldrig bildskarmen vertikalt med stativet hopvikt. Detta kan leda till att bildskarmen valler.

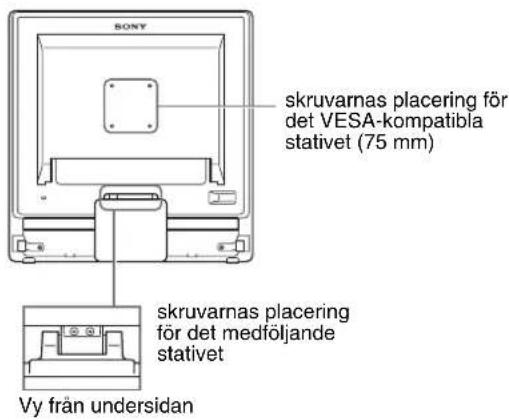

Anvanda det VESA-kompatibla stativet

Om du anvanderett annat stativ aan den medfoljande VESA-kompatibla monteringsarmen erer stativet, monterar du det med de VESA-kompatibla skruvarna.

Bäde dator och bildskärn skall vara avstända innan du gör nagra ansluttingar.

Obs!

• Vidör inte stiften i kontakten till videokabeln. De böjs latt.
• Kontrollera inriktningen for HD15-anslutningen for att forhindra att stiften bojs i videokabeln.

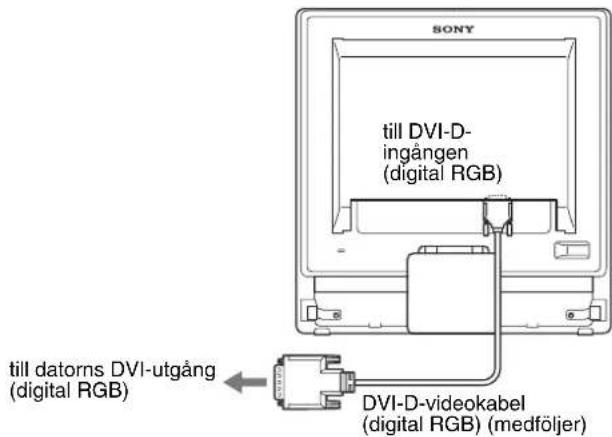

■ Anslut en dator som har en DVI-utgang (digital RGB)

Med den medfoljande DVI-D-videokabeln (digital RGB) ansluter du datorn till bildskarmens DVI-D-ingang (digital RGB).

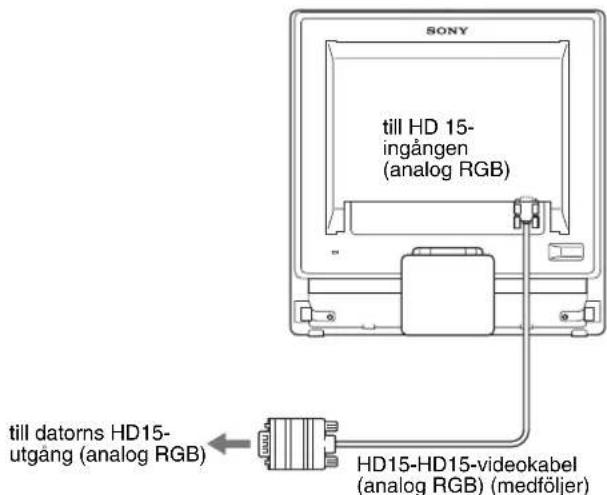

■ Anslut en dator som har en HD15-utgang (analog RGB)

Med den medfoljande HD15-HD15-videokabeln (analog RGB) ansluter du datorn till bildskarmens HD15-ingang (analog RGB).

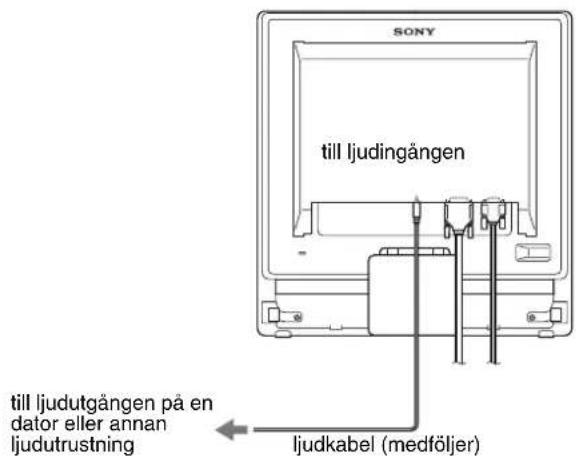

■ Ansluta ljudkabeln

Anslut den medfoljande ljudkabeln till motsvarande ljudingang pa bildskarmen.

Du kan lyssna pa ljud fran datorn erer annan ljudutrustning som ar ansluten till bildskarmens ludingangar via bildskarmens hogtalare cller hocrlar.

Mer information finns i "Reglera volymen" pa sidan 18.

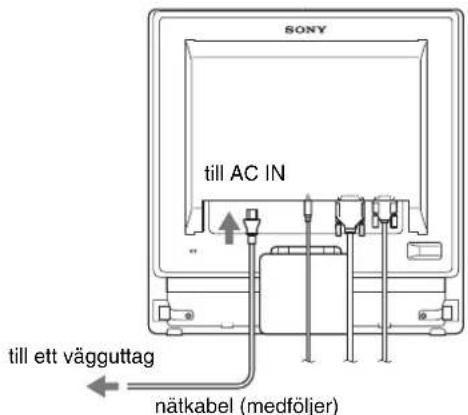

Steg 3:Anslut nätkabeln

När bildskärmen och datorn ár avstängda, ansluter du Först natakabeln till bildskärmen och sedan till eluttaget.

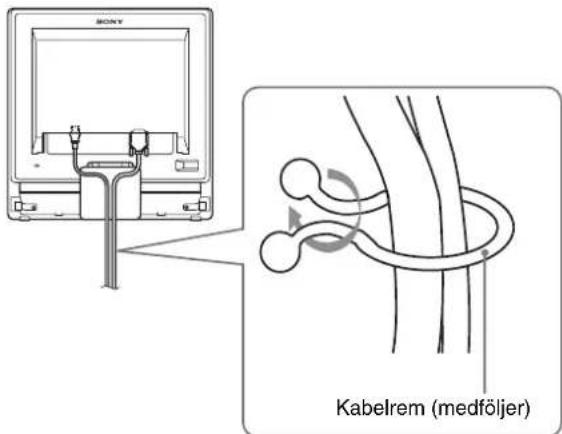

Steg 4:Fast kablarna

1 Bunta ihop kablar och sladdar.

Använd medfoljande kabelrem für att bunte ihop kablar och sladdar.

Illustrationen pa bildskarmens baksida visar information om SDM-G76X. Samma sak gäller for andra modeller.

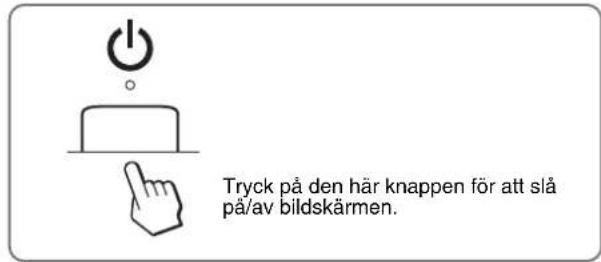

Steg 5:Slå på strömmen till bildskärm och dator

Tryck pa strömbrytaren.

Slå pa strömmen till datorn.

Bildskärmen har nu installerats fardigt. Använd vid behov bildskarmens kontroller für att justera bilden.

• Om ingen bild visas på bildskärmen

Kontrollera att nätkabeln och videokabeln ar korrekt anslutna.

• Om INGEN INSIGNAL visas på skärmen:

Datorn befindner sig i energia parläge. Tryck på valfri tangent på tangentbordet aller rör på musen.

• Om KABEL EJ ANSLUTEN visas på skärmen:

Kontrollera att vidcokabeln har anslutits pa ratt satt.

• Om UTANFÖR FREKVENSOMFÁNG visas pa skármen:

Anslut din gamla bildskärn igen. Ställ sedan in datorns grafikkort inom foljande intervall.

	Analog RGB Digital RGB
Horisontell frekvens	28-80 kHz 28-64 kHz
Vertikal frekvens	56-75 Hz 60 Hz
Uplösning	1 280 × 1 024 aller minde	1 280 × 1 024 aller minde

För mer information om skärmeddelanden, se "Problem - symtom och ägårder" på sidan 21.

Inga särskilda drivrutiner krävs

Bildskärmen hanterar standarden "DDC" Plug & Play, som automatiskt identifierar all information frän bildskärmen. Du behöver inte installerera nāgon särskild drivrutin pa datorn.

Första gängen du startar datorn after att du anslutit bildskärmen visaes eventuellt en installationsguide pa skärmen. I sa fall foljer du anvisingarna pa skärmen. Plug & Play-bildskärmen valjs automatiskt sa att du kan anvanda den har bildskärmen.

Den vertikala frekvensen ar installd pa 60Hz

Eftersom bildflimmer inte ar särskilt framträndande pa den har bildskärmen kan du anvanda den som den ar. Du behöver inte stalla in den vertikala frekvensen pa nagot särskilt högt.Varde.

Justera lutningen

Den har bildskarmen kan lutas inom de vinklar som visas ndan.

Ca. 20^

Greppa LCD-panelens sidor och vinkla sedan skärmen.

Anvanda bildskärmen på ett bekvamt satt

Bildskärmen har skapats for inställning till en bekväm visningsvinkel. Anpassa bildskärmens vinkel after skrivbordets och stolens hójd och vrid den sa att du slipper att besvaras av reflexer.

Obs!

Se till att du inte tappers stoter ner bildskarmen fran bordet narr du justerar dess lutting.

Välja insignal (INPUT-knapp)

Tryck på INPUT-knappen.

Insignalen andras varje gang du tryeker pa den har knappen.

INPUT

Skärmeddelande

skärmens övre vänstra horn).

INSIGNAL1: DVI-D DVI-D-ingang

(digital RGB) for INSIGNAL1

INSIGNAL2:HD15 HD15-ingang

(analog RGB) for INSIGNAL2

Anpassa bildskärmen

Innan du gör nágra inställninger

Anslut bildskärn och dator och slå sedan pa strömmen till dem.

Vänta minst 30 minutes innan du utfor justeringarna for basta resultat.

Du kan gora flertalet bildskarmsinstallninger med hjalp av skarmmenyn.

Navigera i menysystemet

■ Använd knapparna MENU, ↓/↑ och OK

1 Oppna huvudmenyn.

Tryck pa MENU-knappen for att ta fram huvudmenyn pa bildskarmen.

2 Valj vilken meny du vill justera.

Tryck pa / -knapparna for att oppna onskad meny. Tryck pa OK-kappen for att valja menyalternativ.

3 Justera menyn.

Gör installingen genom att trycka pa / -knapparna. Tryck sedan på OK-knappen. Installingen lagras när du trycker på OK-knappen, direfter atergär skärmen till foregående meny.

4 Stang menyn.

Tryck pa MENU-knappen en gäng for att atergã till normal visning. Menyn stangs automatiskt after cirka 45 sekunder om ingen knapp trycks ner.

LAGE ar som standard inställt på FILM. Om du trycker på -knappen engang, visas FILM (standardinställningen), om du trycker igen visas PC.

Laget andrasifoljande ordning varjc gang du trycker pa -knappen.

Varje lage visas pa skarmen och installingen for LAGE anders. Menyn forsvinner automatiskt after ca. 5 sekunder.

När du väljer ANVÄNDARE, kan du justera

bakgrundsbelysningens niva genom att trycka pa

/ -knapparna aller genom att vilja bakgrundsljus pa MENU.

Obs!

Du kan finjustera bildkvaliteten for varje lage.

Aterställa justeringarna

Du kan Återställa inställningarna via menyn ÅTERSTÄLL. Mer information om att Återställa inställningarna finns på sidan 17.

Manövrera bildskärmen via datorn

Häll knappen MENU intryckt i minst 5 sekunder. Ett meddelande som indikerar aktuell inställning visas på skärmen. Efter 3 sekunder stängs DDC/CI-inställingen av eller på enligt nedan.

Skärmeddelanden (Visas en stund)
DDC-CI: PÅ	Detta alternativ lately datorn
(standardinställning)	kontrollera menyinställningar.
DDC-CI: AV Detta alternativ lately inte datorn
	kontrollera menyinställningar.

Obs!

Den har Funktionen fungerar bara pa datorer som har stod for funktionen DDC/CI (Display Data Channel Command Interface).

Menyn BILD

Du kan ställa in bildskärmens lusstyrka for basta resultat.

Den andrade inställingen verkställs automatiskt für varje ingäng (INSIGNAL1/INSIGNAL2).

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skarmen.

2 Välj (BILD) genom att trycka på /↑-knapparna och tryck sedan på OK-knappen.

3 Välj FILM genom att trycka på / -knapparna och tryck sedan på OK-knappen.

Menyn LAGE visas pa skarmen.

4 Tryck pa / -knapparna for att valja onskat lage och tryck pa OK-knappen.

Standardinställningen ar FILM.

• SPEL: Ljus bild.
  FILM: Tydlig bild med stark kontrast.
• PC: Bild med mjuk ton.
• ANVÄNDARE:Bild med lög lusstyrka.

Obs!

Du kan finjustera bildkvaliteten for varje lage.

Justera bakgrundsbelysningen (BAKGRUNDSLJUS)

Om du tycker att skärmen ar for lus kan du stalla in bakgrundsbelysningen sa att skärmen blir lattare att se.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Välj (BILD) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

3 Välj (BAKGRUNDSLJUS) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn BAKGRUNDSLJUS visas pa skärmen.

4 Tryck på / -knapparna for att justera ljusnivan och tryck på OK-knappen.

Justera kontrasten (KONTRAST)

Justera bildkontrasten.

Obs!

När FÄRG ar Installt till sRGB, gär det inte att justera KONTRAST, LJUSSTYRKA aller GAMMA.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

3 Välj (KONTRAST) genom att trycka pa ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn KONTRAST visas pa skärmen.

4 Tryck på / -knapparna for att justera kontrasten och tryck på OK-knappen.

Justera bildens Ijusstyrka (svartniva).

Obs!

När FÄRG ar Install till sRGB, gär det inte att justera KONTRAST, LJUSSTYRKA aller GAMMA.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skarmen.

2 Välj (BILD) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

3 Valj (JUSSTYRKA) genom att trycka pa / -knapparna och tryck sedan på OK-knappen.

Menyn LJUSSTYRKA visas pa skarmen.

4 Tryck på ↓/↑-knapparna För att justera ljusstyrkan och tryck på OK-knappen.

Justera fargtemperaturen (FARG)

Du kan välja bildens färgniva För det vita färgfältet frán

forinstälda färgtemperaturvärden.

Vid behov kan du också finjustera färgtemperaturen.

Du kan ställa in önskad färgtemperatur für varje lusstyrkeläge paskärmen.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Välj (BILD) genom att trycka på / -knapparna och tryck sedan på OK-knappen.

3 Välj (FÄRG) genom att trycka på /↑-knapparna och tryck sedan på OK-knappen.

Menyn FARG visas pa skarmen.

4 Tryck på ↓/↑-knapparna for att valja önskat fängtemperaturläge och tryck på OK-knappen.

Vitt andras fran en blaaktig ton till en rodaktig ton naretemperaturen sanks fran 9 300K till 6 500K (standardinstalling).

När du väljer "sRGB" justeras färgerna enligt sRGB-profilen. (Färginställningen sRGB ar ett färgrymdprotokoll av industriestandard som ar utformat für datorprodukter.) Om du väljer "sRGB" maste din dators färginställninger vara installda på sRGB-profilen.

Obs!

• I en dator eller annan utrustning som inte ar sRGB-kompatibel kan färgen inte andras till sRGB-profilen.
• När FÄRG ar INSTALL pa sRGB, kan duinte justera KONTRAST, LJUSSTYRKA och GAMMA.

Finjustera fargtemperaturen (ANV JUSTERING)

Färgtemperaturen kan ställas in for varje läge. (SPEL/FILM/PC/ANVÄNDARE).

1 Välj JUSTERA genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn ANV JUSTERING visas pa skarmen.

2 Valj R (Röd) eller B (Bla) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen. Tryck sedan på ↓/↑-knapparna für att justera färgtemperaturen och tryck på OK-knappen.

Eftersom den har justeringen andrar fargtemperaturen genom att oka eller minska componenterna R och B i forhallande till G (grön) ar vardet for componenten G fast.

3 Välj genom att trycka pa / -knapparna och tryck sedan på OK-knappen.

Dennya farginstallningen lagras i minnet och aktiveras automatiskt nár du valjer ANVÄNDARE. Menyn FARG visas pa skärmen.

■Andra inställingen av gamma (GAMMA)

Du kan jämka bildens fārgton på skärmen med bildens ursprungliga fārgton.

Obs!

När FARG ar installt till sRGB, gär det inte att justera KONTRAST, LJUSSTYRKA aller GAMMA.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Valj (BILD) genom att trycka pa / -knapparna och tryck sedan pa OK-knappen.

3 Välj (GAMMA) genom att trycka pa ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn GAMMA visas pa skärmen.

4 Tryck på / -knapparna for att välja önskat lage och tryck på OK-knappen.

Justera skärpan (SKÄRPA)

Med det har alternatively kan du gora bildkonturerna skarpare.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Valj (BILD) genom att trycka pa / -knapparna och tryck sedan pa OK-knappen.

3 Välj (SKÄRPA) genom att trycka pa ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn SKARPA visas pa skarmen.

4 Tryck på / -knapparna for att justera skärpan och tryck på OK-knappen.

■ Menyn ATERSTÄLLA LAGE (äterställer alla lagen till standardinställingarna) →←

Du kan aterstalla installingarna till de ursprungliga vardena.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Valj (BILD) genom att trycka pa / -knapparna och tryck sedan pa OK-knappen.

3 VäI j (ÄTERSTÄLLA LAGE) genom att trycka pa ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn ATERSTALLA LAGE visas pa skarmen.

4 Tryck pa / -knapparna for att valja onskat lage och tryck pa OK-knappen.

• OK: Återställer alla lügen på menyn BILD till standardinställingarna.
• AVBRYT: Avbryter Återställningen och Återgår menyn BILD.

Menyn LJUD

Du kan justera foljande alternativ paimenyn LJUD.

DISKANT
BAS
BALANS
- SURROUND
- ATERSTÄLL

Justera DISKANT, BAS och BALANS

1 Tryck på MENU-knappen.
Huvudmenyn visas pa skärmen.
2 Välj (LJUD) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.
3 Välj DISKANT, BAS ell er BALANS genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.
4 Justera diskanten, basen eller balansen genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

Obs!

Du kan bara justera DISKANT och BAS nar SURROUND ar installet pa Av.

Välja SURROUND

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Välj (LJUD) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

3 Välj SURROUND genom att trycka pa ↓/↑-knapparna och tryck sedan på OK-knappen.
4 Valj onskat lage genom att trycka pa / -knapparna och tryck sedan pa OK-knappen.

• PÄ: Gerett kraftfullt ljud (surroundeffekt).
• AV: Stänger av surrounddefiekten.

■ Menyn ÅTERSTÄLL LJUD (äterställ alla lagen till standardinställingarna) →←

Du kan Återställa inställningarna till de ursprungliga värdena.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (LJUD) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn LJUD visas pa skärmen.

3 Välj (ÄTERSTÄLL) genom att trycka pa ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn ATERSTALL LJUD visas pa skärmen.

4 Tryck på / -knapparna for att valja onskat lage och tryck på OK-knappen.

• OK: Återställer alla lügen på menyn LJUD till standardinställningarna.
  AVBRYT: Avbryter aterstallningen och atergar till menyn LJUD.

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixel) automatiskt sa att en tydlig bild visas paskärmen (sidan 19).

Obs!

När den automatischka justeringen av bildkvalitet ar aktiverad fungcrar endast strombrytaren.

Om bildskarmens automatiska bildkvalitetsjustering inte verkar kunna justera bilden fullt ut

Du kan gora ytterligare automatiska justeringar av bildkvaliteten for den signal som tas emot (se JUSTERA AUTOM. nedan).

Om du fortfarande behöver justera bildkvaliteten

Du kan manuellt justera bildens skärpa (fas/pixel) och position (horisontell/vertical).

Dessa justeringar lagras i minnet och hamtas automatiskt nar bildskärmen tar emot en insignal som registrarats tidigare.

Göra ytterligare automatiska inställninger av bildkvaliteten for den signal som tas emot (JUSTERA AUTOM.)

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Välj (BILD) genom att trycka pa / -knapparna och tryck sedan pa OK-knappen.

3 Välj JUSTERA AUTOM. genom att trycka pa

/ -knapparna och tryck sedan på OK-knappen.

Menyn JUSTERA AUTOM. visas pa skärmen.

4 Välj PÅ eller AV genom att trycka på / -knapparna och tryck sedan på OK-knappen.

• PÅ: Ställ in bildskärmens fas, pixeljustering och horisontella/vertikala position für den aktuella insignalen och spara sedaninstallingarna.

Obs!

När bildskärmen startas aller insignalen andras, utfor JUSTERA AUTOM. justeringarna automatiskt.

• AV: JUSTERA AUTOM.är inte tillgangligt.
  Obs!

JUSTERA AUTOM. fungerar automatiskt nar insignalen andras.

5 Tryck pa / -knapparna for att valja och tryck pa OK-knappen.

Atergà till mensykärmen.

Justera bildens skärpa och position manuellt (PIXELJUSTERA/FAS/H CENTRERING/V CENTRERING)

Du kan justera bildens skärpa enligt foljande. Justeringen kan anvandas nar datorn ar ansluten till bildskarmens HD15-ingang (analog RGB).

1 Stall in datorn på upplösningen 1 280 × 1024 .

2 Satt i CD-ROM-skivan.

3 Starta CD-ROM-skivan

For Windows-användare

När Auto run används:

Välj område, språk och modell och klicka på Verktyg for bildskärmsinställing (UTILITY).

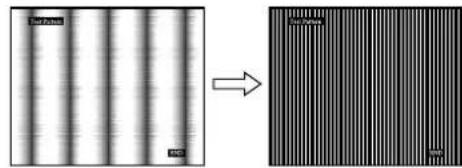

4 Klicka på "Adjust" och bekräfta den aktuella

upplösningen (ovre vardet) och den

rekommenderade upplösningen (undre vardet) och klicka direfter på "Next".

Testmonstret for PILXELJUSTERA visas.

5 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

6 Välj (BILD) genom att trycka på /ɪ- knapparna och tryck sedan på OK-knappen.

7 Valj PILXELJUSTERA genom att trycka pa / knapparna och tryck sedan pa OK-knappen.

PIXELJUSTERA-menyn visas pa skärmen.

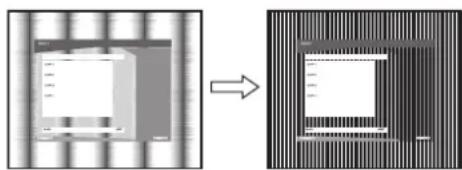

8 Tryck på / -knapparna tills de vertikala ränderna forsvinner.

Gör installingen sä att de vertikala ränderna inte langre syns.

9 Tryck på OK-knappen.

Huvudmenyn visas pa skarmen.

Om horisontella ränder syns over hela skärmen sku du justera

FAS cnligt anvisiningarma ncdan.

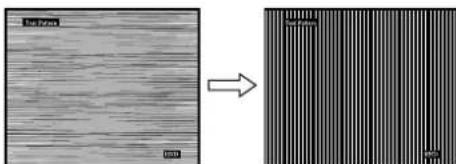

10 Klicka på "Next".

Testmonstret for FAS visas.

11 Välj FAS genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

FAS-menyn visas pa skärmen.

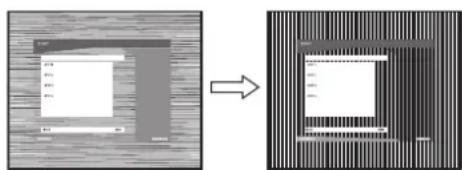

12 Tryck pa / -knapparna tills effekten av de horisontella ränderna minimerats.

Ställ in sa att de horisontella ränderna syns sa lite som möjlgigt.

13 Tryck pa OK-knappen.

Huvudmenyn visas pa skarmen.

14 Klicka på "Next".

Testmonstret for CENTRERING visas.

15 Valj H CENTRERING aller V CENTRERING genom att trycka pa / -knapparna och tryck sedan på OK-knappen.

H CENTRERING-ller V CENTRERING-menyn visas pa skärmen.

16 Centrera testmonstret på skärmen genom att trycka på ↓/↑-knapparna.

17 Klicka pa"Next".

Stäng av testmonstret genom att trycka pa "End" aller "AVSLUTA".

När Auto run inte funggerar:

1 Oppna "Den har datorn" och hogerlicka på CD-ROM-ikonen.

Gà till "Utforskaren" och öppna CD-ROM-ikonen.

2 Oppna [Utility] och välj sedan [WINDOWS].

3 Starta [WINUTILITY.EXE].

Testmönster visas. Fortsatt till steg 4.

For Macintosh-anvandare:

1 Oppna CD-ROM-enheten.

2 Oppna [Utility] och välj sedan [MAC].

3 Oppna [MAC UTILITY] och starta sedan [MAC_CLASSICUTILITY] aller [MAC OSXUTILITY].

Testmonster visas. Fortsatt till steg 4.

4 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

5 Välj (BILD) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

6 Välj FAS genom att trycka pa / -knapparna och tryck sedan pa OK-knappen.

FAS-mcnyn visas pa skarmen.

7 Tryck pa / -knapparna tills effekten av de horisontella ränderna minimerats.

Ställ in sa att de horisontella ränderna syns sa lite som möjlgit.

8 Tryck pa OK-knappen.

Huvudmenyn visas pa skarmen. Om det visas vertikala rander over hela skarmen,cka du justera PIxELJUSTERA pa foljande satt.

9 Valj PILKELJUSTERA genom att trycka pa / knapparna och tryck sedan pa OK-knappen.

PIXELJUSTERA-menyn visas pa skärmen.

10 Tryck på ↓/↑-knapparna tills de vertikala ränderna forsvinner.

Gör installingen sa att de vertikala ränderna inte langre syns.

11 Tryck på OK-knappen.

Huvudmenyn visas pa skarmen.

12 Valj H CENTRERING aller V CENTRERING genom att trycka pa / -knapparna och tryck sedan på OK-knappen.

H CENTRERING-ller V CENTRERING-menyn visas paskärmen.

13 Centrera testmonstret pa skarmen genom att trycka pa / -knapparna.

14 Stäng av testmonstret genom att klicka på "END" på skärmen.

Menyn MENYPOSITION

Du kan fylta skarmmenyn om den ligger i vagen for en bild.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skarmen.

2 Välj (MENYPOSITION) genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn MENYPOSITION visas pa skarmen.

3 Tryck pa / -knapparna for att valja onskad position och tryck pa OK-knappen.

Det finns tre olika placeringar av menyn pa skarmen, ovre-, undre- och mittenplacering.

MenynINGGANGSSÖKNING

När du valjer AUTO PÄ pa menyn INGÄNGSSÖKNING, identiferar bildskärmen automatiskt en insignal till en ingängsterminal och andrar inmatningen automatiskt innan bildskärmen gär in i energisparläge.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skarmen.

2 Valj (NGGANGSSOKNING) genom att trycka pa / -knapparna och tryck sedan på OK-knappen.

MenynINGANGSSOKNINGvisaspakarmen.

3 Tryck pa / -knapparna for att valja onskat lage och tryck pa OK-knappen.

• AUTO PA: När det inte finns nägon insignal i den valda ingången eller när du väljer en ingäng med INPUT-knappen pa bildskärmen och ingången saknar insignal, visas skärmeddelandet (sidan 20) och bildskärmen söker automatiskt insignal frän en annan ingäng sà att ingangen kan andras. När ingängen andras visas den valda ingången pa den övre vänstra delen av skärmen.

Om det inte finns相关政策 xixlar bildskarmen automatiskt over tillenergisparlage.

• AUTO AV: Inmatningen anders inte automatiskt. Tryck på knappen INPUT for att andere inmatningen.

Menyn LANGUAGE

Du kan andra spraket som anvands pa menyer erler i meddelanden som visas pa bildskarmen.

1 Tryck pa MENU-knappen. Huvudmenyn visas pa skarm

2 Valj Language) genom att trycka pa / -knapparna och tryck sedan pa OK-knappen. Menyn LANGUAGE visas pa skarmen.

3 Välj ett sprák genom att trycka på ↓/↑-knapparna och tryck sedan på OK-knappen.

• ENGLISH: Engelska
  FRANÇAIS: Franska
• DEUTSCH: Tyska
• ESPANOL: Spanska
  ITALIANO: Italienska
• NEDERLANDS: Hollandska
  SVENSKA
  PYCCKN R y s
  ·Bakka
  ·：乘斯iska

Menyn ATERSTÄLL (äterställer standardinställingen)

Du kan aterstalla instaillngarna till de ursprungliga vardena.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skarmen.

2 VäI j (ATERSTÄLL) genom att trycka pa ↓/↑-knapparna och tryck sedan på OK-knappen.

Menyn ATERSTALL visas pa skarmen.

3 Tryck pa / -knapparna for att valja onskat lage och tryck pa OK-knappen.

• OK: Återställer alla inställda data till de ursprungliga värdena. Observera att installingen ANGUAGE inte Återställs medenna metod.
• AVBRYT: Avbryter aterställingen och atergar till menyskärmen.

Menyn MENYLÅS

Om du vill forbhindra att installingningarna andras ell ersterstalls av misstag kan du lasa knapparna.

1 Tryck på MENU-knappen.

Huvudmenyn visas pa skärmen.

2 Valj (ENYLAS) genom att trycka pa

/ -knapparna och tryck sedan på OK-knappen.

Menyn MENYLAS visas pa skarmen.

3 Valj P A ellr AV genom att trycka pa / -knapparna.

• PÅ: Endast strömbrytaren och MENU-knappen fungerar. Om du forsörker använda nagon annan Funktion visas ikonen kärmen. Du kan bara valja det här menyalternativet när ENYLÁS ar PÅ.

• AV: MONYLÁS àr inställt på AV.

Tekniska Funktioner

Reglera volymen

Du kan lyssna pa ljud fran datorn ell er annan ljudutrusting som ar ansluten till bildskarmens ludingangar via bildskarmens hogtalare eller hocrlar.

Du kan reglera volymen via den Separate menyn "Volym" som finns pa huvudmenyn.

1 Tryck pa / -knapparnaRARY en menu inte visas pa skarmen.

2 Ställ in volymen genom att trycka pa / -knapparna.

Menyn forsvinner automatiskt after ca. 5 sekunder.

Obs!

• Du kan inte justera volymen nar huvudmenyn visas pa skarmen.
• Inget ljud hórs fran högtalarna eller hórlurarna nr bildskarmen ar i energisparlige.

Energisparfungtion

Den har bildskärmen uppyller energisparkraven enligt VESA, ENERGY STAR och NUTEK. Om bildskärmen ar ansluten till endator erlerett grafikkort som hanterar DPMS (Display Power Management Standard) for analog inmatning/DMPM (DVI Digital Monitor Power management) for digital inmatning, minskar bildskärmen automatiskt stromforbrukningen sa som visas nedan.

SDM-G76X

Energülage Strömfürbrukning		strömindikator
normal drift 50 W (max.) grön
ej aktiv*	1,0 W (max.) orange
(deep sleep)**
ström avständig 1,0 W (max.) av

SDM-G96X

Energülge Strömfürbrukning		strömindikator
normal drift 53 W (max.) grön
ej aktiv*	1,0 W (max.) orange
(deep sleep)**
ström avständig 1,0 W (max.) av

• När datorn växlar over till laget "ej aktiv" stängs insignalen av och INGEN INSIGNAL visas på skärmen. Efter fem sekunder växlar bildskärmen over till energisparläge.
  **"Deep sleep" ar ett energisparläge som definierats av Environmental Protection Agency.

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixel) automatiskt sä att en tydlig bild visas på skärmen.

Det fabrikinstallalla laget

For att upnpa en sa god bildkvalitet som mojigt i bildskarmens mitt jammors den mottagna insignalen automatiskt med de fabrikinstallla lagen som finns lagrade i bildskarmens minne. Om insignalen overensstammer med nagot av de fabrikinstallla lagena visas bilden automatiskt pa skarmen med ratt standardinstallninger.

Om insignalen inte überensstämmer med nagot av de fabriksiinstälda lagena

När bildskärmen tar emot en insignal som inte stämmer overens med nagot av de fabriksinställda lagena aktiveras Funktionen for automatisk justering av bildkvaliteten. Pá det sättet garanteras du att alltid fā en skarp skärbild (inom följande frekvensintervall): Horisontal frekvens: 28-80 kHz

Vertikal frekvens: 56 - 75Hz

Första gängen en insignal, som inte stämmer übernens med nagot av de fabriksinstillda lögena, tas emot tar det därfor langre tid ün vanligt innan bilden visas pa skärmen. Eftersom den nya installingen lagras i bildskarmens minne visas bilden i fortssättingen like snabbt som om signalen motvarsarat nagot av de fabriksinstillda lögena.

Om du justerar fas, pixeljustering och bildens position manuellt nar JUSTERA AUTOM. ar install på AV

För vissa insignaler kan det hända att bildskärmens Funktion für automatiskt justering av bildkvaliteten inte klarar av att till fullo justera bildposition, fas och pixeljustering. I sä fall kan du utföra dessa justeringar manuell (sidan 15). När du har utfört dessa inställninger manuell lagras de i minnet som användarlägen och hamtas automatiskt fram när bildskärmen tar emot sama insignien.

Obs!

• När den automatiska justeringen av bildkvalitet ar aktiverad fungerar endast strombrytaren (1).
• Bilden kan vid detta tillfalle flmra, men det ar inte ett fel. Vanta bara nagra sekunder tills justeringen sluforts.

Felsökning

Innan du kontaktar teknik support bör du lasa detta avsnitt.

Skärmeddelanden

Om det ár fel pa insignalen visas nagot av foljande meddclanden pa skärmen. For att Lösa problemet, se "Problem - symtom och atgärder" pa sidan 21.

Om UTANFÖR FREKVENSOMFÄNG visas på skärmen

Det har meddelandetinnebar att insignalen har ett format som inte overensstammer med bildskarmens specifikationer. Kontrolera foljande alternativ.

Exempel

Om"xxx.xkHz/xxxHz"visas

Det har meddelandetinnebar att antingen den horisontella.
eller vertikala frekvensen inte overensstammer med
bildskarmens specificationer.

Siffrona visar den aktuella insignalens horisontella och vertikala frekvenser.

Om "UPPLÖSNING > 1280 × 1024" visas

Det har ar ctt tecken pa att upplösningen inte stammer overens med bildskarmens specifikationer (1 280× 1 024 aller mindre).

Om INGEN INSIGNAL visas på skärmen

Detta arettteckenpattingensignalmatasin.

Exempel

GÀ TILL ENERGISPAR

Bildskärmen overgår till energisparläge cirka 5 sekunder after att meddelandet visats.

Om KABEL EJ ANSLUTEN visas på bildskärmen

Detta ar ett tecken pa att videokabeln kopplats fran.

Exempel

GÀ TILL ENERGISPAR

Bildskärmen overgar till energisparlage cirka 45 sekunder after att meddelandet visats.

Problem - symtom och Åtgärder

Om det uppstatt et problem med en ansluten dator erer annan utrustning bcr du se brauansvisningen som medfoljde utrustingen.

Symptom Kontrollera fällende
Ingen bild
Om strömindikatorn ➀ inte tändsNR nätkabeln ansluts alleromströmindikatorn ➁ inte tänds nrströmbrytaren trycks in.	Kontrolera att nätkabeln är ordentligt ansluten.
Om "KABEL EJ ANSLUTEN"visas på bildskärmen.	Kontrolera att videokabeln är korrekt ansluten och att alla kontakter sitter som de skaa(sidan 8).Kontrolera att stiften i videokabelns kontakt inte har böjtss erller tryckts in.Kontrolera att rätt ingång är inställd (sidan 10).En annan vidcokabel øn den som medfoljer har anslutits. Om du ansluter en annan videokabel øn den medfoljande kan det hända attt "KABEL EJ ANSLUTEN"visas paskärmen innan datorn övergår till energisparlige. Detta ør inte ctt techniskt fel.
Om "INGEN INSIGNAL"visas paskärmen aller om strömindikatorn ➂ær orange.	Kontrolera att videokabeln är korrekt ansluten och att alla kontakter sitter som de skaa(sidan 8).Kontrolera att stiften i videokabelns kontakt inte har böjtss erller tryckts in.Kontrolera att rätt ingång är inställd (sidan 10).■ Problem som orskats av en ansluten dator ør annan utrustning och inteav bildskärmenDatorn befinner sig i energisparlige. Tryck på valfri tangent på tangentbordet ør påmusen.Kontrolera att grafikkortet ør korrekt installererat.Byt ditt grafikkort mot den senaste drivrutinen. Använd annars ettgrafikkort vars versionstämmer med aktuellt operativsystem.Ställ in din dators utgang till video out om du använder en bärbar dator (kontakta datorns tillverkare former information om inställning av video out).Kontrolera att strömmen till datorn ør pâslagen.Starta om datorn.
Om "UTANFÖRFREKVENSOMFÄNG"visas paskärmen.	■ Problem som orskats av en ansluten dator ør annan utrustning och inteav bildskärmenKontrolera att videofrekvensomfängenet falter inom vad som anges forbildskärmen. Omdu ersatt en ädrel Bildskärnmed den harebildskärmen ansluter du den ädreligenochjusterar datornsgrafikkort inom fällande intervall:Horizontal:28-80 kHz (analog RGB), 28-64 kHz (digital RGB)Vertical:56-75 Hz (analog RGB), 60 Hz (digital RGB)Uplösning:1280 x 1024ør minredStartingitt operativsystemi felsäkert lageoch starta om datorn after att du ställt inupplösningen.Inställningen for felsäkert lage varierar beroende på operativsystem.Kontakta din dators tillverkare former information.
Om du använder Windows och harersatt en ädrel bildskärnmedenna bildskärnm.	Om du ersatt en ädrel bildskärnmed den harebildskärmen ansluter du den ädreligenoch gör fällande. Välj "SONY" i listen "Manufacturers" och välj "SDM-G76X"eller "SDM-G96X" i listan "Models" i fönstret for val av enheter i Windows. Om bildskarmendellnamn inte finns i listen "Models" kan du välja "Plug & Play".
Om du använderett Macintosh-system.	Om du använder Macintosh-adapter (medfoljer ej), bör du kontrolera att Macintosh-adaptern och videokabeln installerats korrekt.
Bilden flimrar, hoppar, svänger eller ar Förvrängd.	Ställ in pixeljustering och fas (endast analog RGB-signal) (sidan 15). Prova att ansluta bildskärmen till ctt annat vagguttag, helst ctt som ligger på annan gruppsäkring. ■ Problem som orsakats av en ansluten dator erller annan ustrustning och inte av bildskärmen · Sök i grafikkortets brucksanvising after de rättta inställningarna für bildskärmen. · Kontrollera att grafikläget (VESA, Macintosh 19" Color osv.) och insignalens frekvens kan hanteras av bildskärmen. Även om frekvensen ligger inom rätt frekvensintervall kan vissa grafikkort ha en synkpuls som ar für smal for att bildskärmen ska kunna synkronisera korrekt. · Justera datorns upppateringsintervall (vertical frekvens) für att erhålla bösta möjiga bild.
Bilden ar suddig.	Justera ljuststyrlka och kontrast (sidan 12). Ställ in pixeljustering och fas (endast analog RGB-signal) (sidan 15). ■ Problem som orsakats av en ansluten dator erller annan ustrustning och inte av bildskärmen · Ställ in datorns upplösning på SXGA (1 280 × 1 024).
Det uppstär spökbildner.	Använd helst inte vidcoförlängningskapablar och/eller vidcokopplingsdosor. Kontrollera att alla kontaktter sitter som dc sha.
Bilden ar inte centrerad eller har fel storlek (endast analog RGB-signal).	Ställ in pixeljustering och fas (sidan 15). Justera bildens position (sidan 15). Tänk på att vissa videolägen inte fyller ut skärmen helt och hället.
Bilden ar für liters.	■ Problem som orsakats av en ansluten dator erller annan ustrustning och inte av bildskärmen · Ställ in datorns upplösning på SXGA (1 280 × 1 024).
Bilden ar mörk. · Justera ljuststyrlkan (sidan 12). · Justera bakgrundsbelysningen (sidan 12). · Det tar nagra minuter innan bilden blir ljes after det att du slagit på bildskärmen.
Vögformade eller elliptiskt formade mönster (moäre) syns på skärmen.	Ställ in pixeljustering och fas (endast analog RGB-signal) (sidan 15).
Färgen ar inte enchelig.	Ställ in pixeljustering och fas (endast analog RGB-signal) (sidan 15).
Vitt ser inte ut som vitt. · Justera färgtemperaturen (sidan 13).
Knapparna på bildskärmen fungerar inte (öfas på skärmen).	Om MENYLÁS ar inställt till PÅ sca du änder det till AV (sidan 18).
Bildskärmen stängs av after en stund.	■ Problem som orsakats av en ansluten dator erller annan ustrustning och inte av bildskärmen · Ställ in datorns energisparläge på av.
Den upplösning som visas på menyskärmen ar felaktig.	Beroende på grafikkortetsinställninger kan det hända att den upplösning som visas på menyskärmen inte ar densamma som den som ar inställd på datorn.

Om det ar nagot problem som du inte kan losa själv, kontaktar du en auktoriserad Sony-Äterforsäljare och ger foljande information:

• Modellnamn: SDM-G76X erler SDM-G96X
  Serienummer
• Detaljerad beskrivning av problemet
• Inköpsdatum
• Datorns och grafikkortets namn och specifikationer

Specificationer

SDM-G76X

LCD-panel Paneltyp: a-Si TFT aktiv matris

Bildstorlek: 17,0 tum

Format på insignalen RGB driftfrekvens*

Horizontal: 28 - 80kHz (analog RGB)

28-64 kHz (digital RGB)

Vertical: 56 - 75Hz (analog RGB)

60 Hz (digital RGB)

Upplosning Horizontal: Max. 1280 punkter

Vertical: Max. 1024 linjer

Insignalmiväer

Analog RGB-video signal

0.7 Vp-p, 75 Ω, positiv

SYNC-signal

TTL-niv,2,2 kΩ

positiv ellernegative

(Separat horisontell och vertical)

Tillbehör Se sidan 8.

SDM-G96X

LCD-panel Paneltyp: a-Si TFT aktiv matris

Bildstorlek: 19,0 tum

Format på insignalen RGB driftfrekvens*

Horizontal: 28 - 80kHz (analog RGB)

28-64 kHz (digital RGB)

Vertical: 56 - 75Hz (analog RGB)

60Hz (digital RGB)

Upplosning Horizontal: Max. 1280 punkter

Vertical: Max. 1024 linjer

Insignahiväer

Analog RGB-videosignal

0.7 Vp-p, 75 Ω, positiv

SYNC-signal

TTL-niva, 2,2 kΩ

(Separat horisontell och vertical)

Strömförsörjning 100-240 V, 50-60 Hz,

Max. 1,0 A

Drifttemperatur 5-35

Storlek (bredd/hojd/djup)

Skärm (upprätt):

ungefar 422,5× 435,5× 163mm

Tillbehör Se sidan 8.

• Rekommenderad horisontell och vertikal timing

• Horisontellt synkpulsforhallande ske vara det storre av de baida vardena 4,8% av den totala horisontalsveptiden och 0,8 sek

• Horisontell släcktid (blanking width)ör vara langre an 2,5 usek.
• Vertical släcktid (blanking width)ör vara langre an 450 sek

Utforande och specifikationer kan andras utan foregående meddelande.

TFTLCD Color Computer Display

Gebruiksaanwijzing.

(NL)

SDM-G76X

SDM-G96X

Adim 1:Standi kullanin

■ Verilen standin kullanimi

Standi acm.

Not
