NÁVOD K OBSLUZE SDMG96X SONY

• Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích.• Windows je registrovaná ochranná známka společnosti Microsoft Corporation ve Spojených státech amerických a v dalších zemích.• VESA a DDC jsou ochranné známky sdružení Video Electronics Standards Association.

je registrovaná známka v USA.• Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated.• Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.

• Značky„™“ a „®“ nejsou navíc uváděny v této příručce ve všech případech. http://www.sony.net/ 3 (CZ) Bezpečnostní opatření . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Díly a ovládací prvky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Instalace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Krok 1: Použijte podstavec . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Krok 2: Připojte displej k počítači . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Krok 3: Připojte napájecí kabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Krok 4: Zajistěte kabely . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Krok 5: Zapněte monitor a počítač . . . . . . . . . . . . . . . . . . . . . . . . . 9 Nastavení náklonu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Výběr vstupního signálu (tlačítko INPUT) . . . . . . . . . . . . . . . . . . . . 10 Nastavení monitoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Ovládání nabídky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Nastavení MODE (PICTURE MODE). . . . . . . . . . . . . . . . . . . . . . . . 11 Nabídka PICTURE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Nabídka AUDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 SCREEN nabídka (pouze analogový signál RGB) . . . . . . . . . . 15 Nabídka MENU POSITION. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Nabídka INPUT SENSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Nabídka LANGUAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 0 Nabídka RESET (obnovení výchozích nastavení) . . . . . . . . . . . 18 Nabídka MENU LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Technické vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Ovládání hlasitosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Úsporný režim. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Funkce automatického nastavení kvality obrazu (pouze analogový signál RGB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Odstraňování problémů. . . . . . . . . . . . . . . . . . . . . . . . . .20 Zprávy na obrazovce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Příznaky problémů a jejich odstranění . . . . . . . . . . . . . . . . . . . . . . 21 Technické údaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .234 (CZ) Bezpečnostní opatření Upozornění týkající se napájení

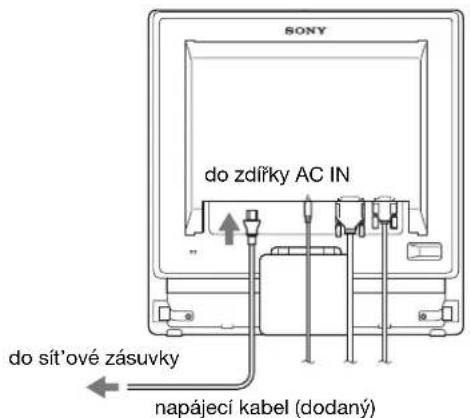

• Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí. Pro zákazníky v USA Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC. Pro zákazníky ve Velké Británii Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii. Umístění Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.

• Na místa vystavená mechanickým vibracím nebo otřesům.

• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.

• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše. Buďte opatrní, abyste se nedotkli větracích otvorů na horní straně monitoru, protože se zahřívají. Položte tuto jednotku na rovnou plochu. Nepokládejte to na nestejnoměrný povrch jako například na roh stolu. Pokud část jednotky povrch přesahuje, jednotka může spadnout nebo způsobit škodu či zranění. Větrání Otvory v horní a dolní části jsou určeny k nezbytnému větrání. Pro zajištění spolehlivého provozu monitoru a pro jeho ochranu před přehřátím je nezbytné, aby tyto otvory nebyly ničím zablokovány nebo zakryty. Neomezujte větrání a nezakrývejte větrací otvory předměty, například novinami, ubrusy, závěsy atd. Zacházení s LCD displejem

• LCD displej neumíst’ujte směrem ke slunci, mohlo by dojít k jeho poškození. Buďte opatrní při umíst’ování monitoru v blízkosti okna.

• Na LCD displej netlačte a neškrábejte po něm. Neumíst’ujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám LCD displeje.

• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.

• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.

• LCD panel se během provozu zahřívá. Nejedná se o poruchu. Vestavěné stereo reproduktory

• Nevyšroubujte šrouby ze zadní strany reproduktoru. Jinak by reproduktory nemusely fungovat.

• Neumist’ujte před otvory reproduktorů zařízení nahrávající na principu magnetismu, pásky a diskety, protože reproduktory generují magnetické pole. Toto magnetické pole může ovlivnit data uložená na magnetických páscích a discích. Informace o LCD (Liquid Crystal Display) Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Na LCD obrazovce se však mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu. (Efektivní body: více než 99,99%) Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.

• LCD obrazovku čistěte pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva LCD obrazovky.

• Skříň monitoru, panel a ovládací prvky čistěte pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako líh nebo benzín.

• Nejezděte po obrazovce, nedotýkejte se jejího povrchu a ani na ni net’ukejte ostrými nebo drsnými předměty, jako je kuličkové pero nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.

• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům, jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo PVC materiály, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy LCD displeje.

• Dojde-li při provádění servisu k výměně některých součástí, tyto součásti si může servis ponechat. Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky. Příklad typů zástrček pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.5 (CZ) Přeprava

• Pokud chcete monitor přemístit, odpojte od monitoru všechny kabely a monitor vždy pevně uchopte oběma rukama. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.

• Při přepravě monitoru kvůli opravě nebo odeslání použijte původní lepenkovou krabici a balicí materiál. Instalace na zeď nebo na závěsné rameno Pokud chcete obrazovku instalovat na zeď nebo na závěsné rameno, konzultujte kvalifikovaný personál. Likvidace monitoru

• Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.

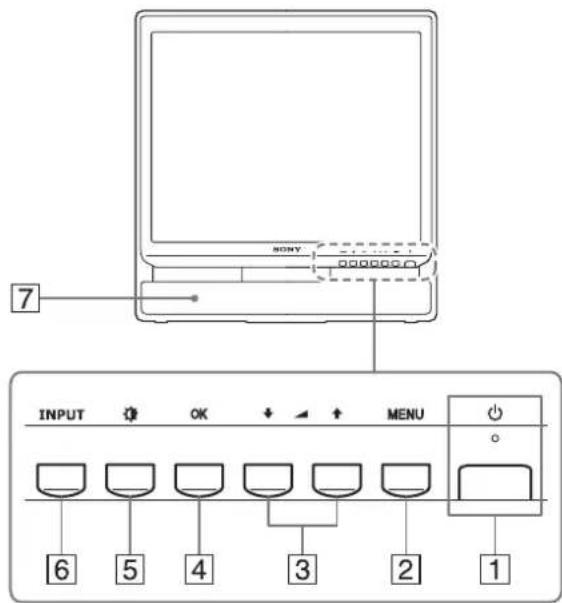

• Fluorescenční trubice použitá v tomto monitoru obsahuje rtut’. Likvidace monitoru musí být provedena v souladu s předpisy lokálního asanačního orgánu. Pro zákazníky v USA Tento výrobek obsahuje rtut’. Na likvidaci výrobku, který byl prodán v USA, se mohou vztahovat příslušné vyhlášky. Informace o likvidaci nebo recyklaci vám poskytnou orgány místní správy nebo organizace Electronics Industries Aliance (http://www.eiae.org).6 (CZ) Díly a ovládací prvky Podrobné informace najdete na stranách uvedených v závorkách. Vypínač 1 (napájení) a ovládací tlačítka jsou vpravo dole na přední části monitoru. Přední strana displeje A Vypínač a indikátor 1 (napájení) (strany 9, 19) Stisknutím vypínače 1 (napájení) směrem vzhůru displej zapnete nebo vypnete. Je-li displej zapnutý, indikátor napájení svítí zeleně, a je- li monitor v úsporném režimu, indikátor svítí oranžově. B Tlačítko MENU (strana 11) Toto tlačítko zobrazuje nebo zavírá hlavní nabídku. Stisknutím a podržením tohoto tlačítka déle než 8 sekund můžete také zapnout funkci DDC/CI. C Tlačítka m/M a w (ovládání hlasitosti) (strany 11, 18) Tato tlačítka se používají při výběru položek nabídky, při provádění nastavení a také k zobrazení nabídky „Volume“ pro ovládání hlasitosti. D Tlačítko OK (strana 11) Tímto tlačítkem se vybírá položka nebo potvrzují nastavení v nabídce. E Tlačítko (PICTURE MODE) (strana 11) Toto tlačítko slouží k nastavení PICTURE MODE. F Tlačítko INPUT (strana 10) Tímto tlačítkem se přepínají vstupní videosignály INPUT1 a INPUT2, pokud jsou k monitoru připojeny dva počítače. G Stereo reproduktory (strana 18) Pomocí těchto reproduktorů je audiosignál reprodukován jako zvuk. Stisknutím zapnete nebo vypnete displej.7 (CZ) Zadní strana displeje Boční pohled na displej LCD H Otvor bezpečnostního zámku Otvor bezpečnostního zámku by měl být používán s bezpečnostním systémem Kensington Micro Saver Security System. Micro Saver Security System je ochranná známka společnosti Kensington. I Konektor střídavého napájení AC IN (strana 9) Připojte napájecí kabel (dodaný). J Vstupní audio konektor pro INPUT1/2 (strana 8) Pomocí tohoto konektoru vstupuje audiosignál, jestliže je do něho zapojen výstupní audio konektor počítače nebo jiného audio zařízení připojeného k INPUT1/ INPUT2. K Vstupní konektor DVI-D (digitální signál RGB) pro vstup INPUT1 (strana 8) Tento konektor slouží pro vstup digitálního videosignálu RGB vyhovujícího normě DVI Rev.1.0. L Vstupní konektor HD15 (analogový signál RGB) pro vstup INPUT2 (strana 8) Tento konektor slouží pro vstup analogového videosignálu RGB (0,7 Vp-p, pozitivní) a signálu SYNC. M Konektor sluchátek (strana 18) Tento konektor slouží k výstupu audiosignálu do sluchátek.8 (CZ) Instalace Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

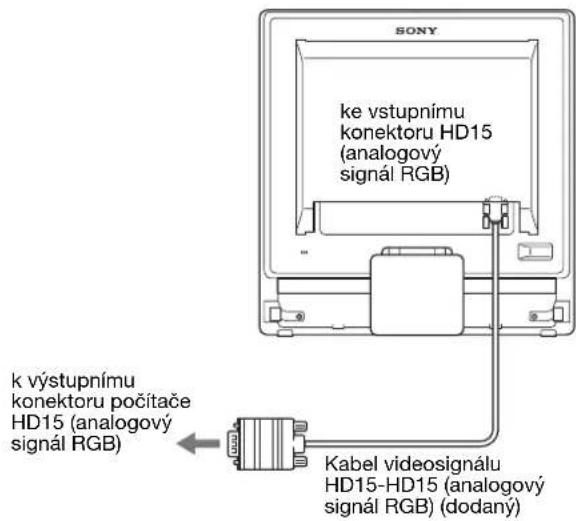

• Kabel videosignálu HD15-HD15 (analogový signál RGB)

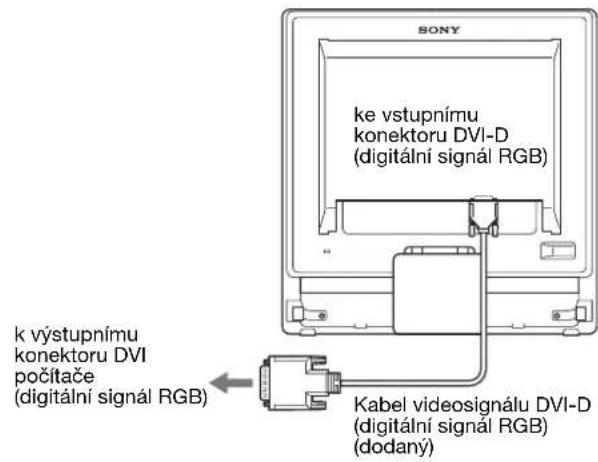

• Kabel videosignálu DVI-D (digitální signál RGB)

• Audio přívod (stereo minikonektor)

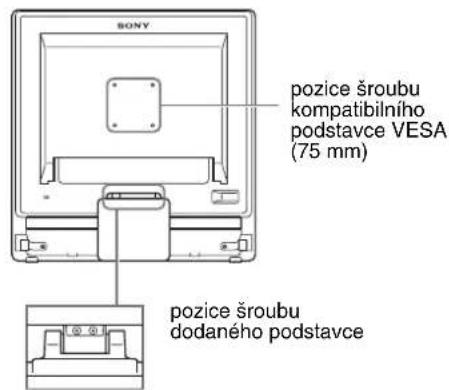

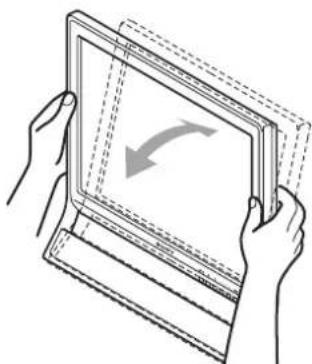

• Průvodce rychlým nastavením Krok 1:Použijte podstavec x Použití dodaného podstavce Podstavec otevřete. Poznámka Podstavec je složen ve výrobním podniku. Neumíst’ujte obrazovku vertikálně k podstavci v tomto nastavení, jinak by se mohla obrazovka překotit. x Použití kompatibilního podstavce VESA Při použití kompatibilního závěsného ramene nebo podstavce VESA, které nebyly dodány, použijte pro připevnění kompatibilní šrouby VESA. Displej můžete používat s dodaným podstavcem nebo bez něj. Krok 2: Připojte displej k počítači Monitor i počítač před připojením vypněte. Poznámky

• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.

• Zkontrolujte orientaci konektoru HD15, předejdete tak ohnutí kolíků konektoru kabelu videosignálu. x Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB) Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB) x Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB) Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru monitoru HD15 (analogový signál RGB). pozice šroubu kompatibilního podstavce VESA (75 mm) pozice šroubu dodaného podstavce Pohled na spodní stranu k výstupnímu konektoru DVI počítače (digitální signál RGB) ke vstupnímu konektoru DVI-D (digitální signál RGB) Kabel videosignálu DVI-D (digitální signál RGB) (dodaný) ke vstupnímu konektoru HD15 (analogový signál RGB) k výstupnímu konektoru počítače HD15 (analogový signál RGB) Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný)9 (CZ) x Připojte audio přívod Připojte dodaný audio přívod k odpovídajícímu vstupnímu audio konektoru monitoru. Pomocí reproduktorů monitoru nebo sluchátek můžete poslouchat zvuky z počítače nebo z jiného audio zařízení připojeného ke vstupním audio konektorům monitoru. Další informace viz „Ovládání hlasitosti“ na strana 18. Krok 3: Připojte napájecí kabel Ujistěte se, že monitor i počítač je vypnutý. Připojte nejdříve napájecí kabel k monitoru a poté ho zapojte do elektrické zásuvky. Krok 4: Zajistěte kabely 1 Svažte kabely a přívody. Pomocí dodaného pásku na kabely svažte kabely a přívody. Krok 5: Zapněte monitor a počítač Stiskněte vypínač 1 (napájení). Indikátor 1 (napájení) na monitoru se rozsvítí zeleně. Zapněte počítač. Instalace monitoru je dokončena. V případě potřeby nastavte obraz ovládacími prvky monitoru.

• Pokud se na obrazovce neobjeví obraz Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.

• Pokud se na obrazovce objeví NO INPUT SIGNAL: Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

• Pokud se na obrazovce objeví CABLE DISCONNECTED: Zkontrolujte, zda je správně připojen kabel videosignálu. k audio výstupu počítače nebo jiného audio zařízení audio přívod (dodaný) k audio vstupu do zdířky AC IN do sít’ové zásuvky napájecí kabel (dodaný) Napájecí kabel (dodaný) Ilustrace zadní části monitoru zde zobrazená odpovídá SDM-G76X. Totéž platí pro ostatní modely.10 (CZ)

• Pokud se na obrazovce objeví OUT OF RANGE: Znovu připojte starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích. Další informace o zprávách na obrazovce Viz „Příznaky problémů a jejich odstranění“ na straně 21. Použití specifických ovladačů není nutné Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožňuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače. Při prvním zapnutí počítače po připojení monitoru se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Monitor typu Plug & Play je automaticky vybrán, abyste jej mohli používat. Vertikální frekvence se nastaví na 60 Hz. Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty. Nastavení náklonu U tohoto displeje lze provést úpravu v následujícím rozsahu úhlů. Uchopte spodní strany LCD panelu a nastavte náklon obrazovky. Pohodlné používání monitoru Tento displej je navržen tak, abyste u něj mohli nastavit pohodlný pozorovací úhel. Nastavte pozorovací úhel vašeho displeje dle výšky stolu a židle a také tak, aby se vám do očí neodráželo od obrazovky světlo. Poznámka Při nastavování náklonu obrazovky dejte pozor, abyste neuhodili monitorem o stůl nebo jej neupustili. Výběr vstupního signálu (tlačítko INPUT) Stiskněte tlačítko INPUT. Každým stisknutím tohoto tlačítka se změní vstupní signál. Analogový signál RGB Digitální signál RGB Horizontální frekvence 28–80 kHz 28–64 kHz Vertikální frekvence 56–75 Hz 60 Hz Rozlišení 1 280 × 1 024 nebo méně 1 280 × 1 024 nebo méně Přibl. 20° Zpráva na obrazovce (Zobrazí se asi na 5 sekund v levém horním rohu.) Konfigurace vstupního signálu INPUT1 : DVI-D Vstupní konektor DVI-D (digitální signál RGB) pro INPUT1 INPUT2 : HD15 Vstupní konektor HD15 (analogový signál RGB) pro INPUT211 (CZ) Nastavení monitoru Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce. Ovládání nabídky x Používání tlačítek MENU, m/M a OK 1 Zobrazte hlavní nabídku. Hlavní nabídka se na displeji zobrazí po stisknutí tlačítka MENU. 2 Zvolte nabídku, ve které chcete provést změnu nastavení. Pomocí tlačítek m/M zobrazte požadovanou nabídku. Stisknutím tlačítka OK vyberte položku nabídky. 3 Upravte nabídku. Změnu nastavení proveďte stiskem tlačítek m/M a poté stiskněte tlačítko OK. Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce. 4 Zavřete nabídku. Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 45 sekundách automaticky zavře. Nastavení MODE (PICTURE MODE) Opakovaným stisknutím tlačítka vpravo dole na monitoru můžete přepínat režim MODE mezi MOVIE t PC t USER t GAME. Opakovaně stiskněte tlačítko . Výchozí nastavení MODE je MOVIE. Stisknutím tlačítka se zobrazí MOVIE (výchozí nastavení) a dalším stisknutím se zobrazí PC. Při každém stisku tlačítka se režim změní takto. Každý režim se zobrazí na obrazovce a MODE se změní. Po 5 sekundách nabídka automaticky zmizí. Pokud zvolíte USER, můžete upravit úroveň podsvícení stisknutím tlačítek m/M nebo výběrem podsvícení v MENU. PoznámkaKvalitu obrazu lze pro každý režim jemně vyladit. x Obnovení původního nastavení Nastavení lze obnovit pomocí nabídky RESET. Viz strana 18 pro další informace o obnovení původního nastavení. Před provedením nastavení Připojte monitor k počítači a zapněte je. Nejlepších výsledků dosáhnete, pokud před nastavováním vyčkáte alespoň 30 minut.

GAME ,12 (CZ) x Ovládání monitoru počítačem Stiskněte a podržte tlačítko MENU alespoň 5 sekund. Na obrazovce se zobrazí zpráva o aktuálním nastavení. Po 3 sekundách bude nastavení DDC/CI zapnuto nebo vypnuto (viz níže). Poznámka Tato funkce je k dispozici pouze pro počítače, které podporují funkci DDC/CI (Display Data Channel Command Interface). Nabídka PICTURE Pomocí nabídky PICTURE můžete nastavit následující položky.

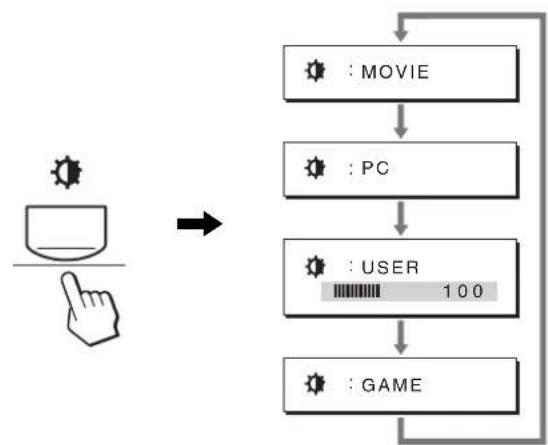

• MODE RESET 0 x Režim MODE Můžete vybrat vhodný jas obrazovky pro daný účel. Nastavení PICTURE lze provést pro každý režim. Změna nastavení bude automaticky použita na každý vstup (INPUT1/INPUT2). 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. 3 Stisknutím tlačítka m/M vyberte MOVIE a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka MODE. 4 Stiskněte tlačítka m/M pro výběr požadovaného režimu a poté stiskněte tlačítko OK. Výchozí nastavení je MOVIE.

• PC: Obraz s měkkými tóny.

• USER: Obraz s nízkým jasem. Poznámka Kvalitu obrazu lze pro každý režim jemně vyladit. x Nastavení podsvícení (BACKLIGHT) Je-li obrazovka příliš jasná, upravte podsvícení, aby byl obraz příjemnější. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. 3 Pomocí tlačítek m/M vyberte (BACKLIGHT) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka BACKLIGHT. 4 Stiskněte tlačítka m/M nastavení úrovně světla a poté stiskněte tlačítko OK. x Nastavení kontrastu (CONTRAST) Nastavte kontrast obrazu. Poznámka Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. 3 Pomocí tlačítek m/M vyberte 6 (CONTRAST) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka CONTRAST. 4 Stiskněte tlačítka m/M nastavení kontrastu a poté stiskněte tlačítko OK. Zprávy na obrazovce (Zobrazí se na chvíli) DDC-CI : ON (výchozí nastavení) Umožňuje počítači ovládat nastavení v nabídce. DDC-CI : OFF Počítač nemůže ovládat nastavení v nabídce. EX I T

USER EX I T 1280 1024 60Hzx/13 (CZ) x Nastavení úrovně černé v obrazu (BRIGHTNESS) Nastavte jas obrazu (úroveň černé). Poznámka Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. 3 Pomocí tlačítek m/M vyberte (BRIGHTNESS) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka BRIGHTNESS. 4 Stiskněte tlačítka m/M pro nastavení jasu a poté stiskněte tlačítko OK. x Nastavení teploty barev (COLOR) Úroveň barvy v poli bílé barvy můžete vybrat z výchozích nastavení teploty barev. V případě potřeby můžete teplotu barev jemně doladit. Požadovanou teplotu barev můžete nastavit pro každý režim jasu obrazovky. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. 3 Pomocí tlačítek m/M vyberte (COLOR) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka COLOR. 4 Pomocí tlačítek m/M vyberte požadovanou teplotu barev a stiskněte tlačítko OK. U bílé barvy se při snížení teploty z 9300 K (výchozí nastavení) na 6500K změní namodralý odstín na načervenalý. Pokud zvolíte „sRGB“, barvy jsou upraveny podle profilu sRGB. (Nastavení barev sRGB je protokol barevného prostoru představující průmyslový standard navržený pro počítačové produkty.) Zvolíte-li „sRGB“, nastavení barev vašeho počítače musí odpovídat profilu sRGB. Poznámky

• Není-li připojený počítač nebo jiné zařízení kompatibilní se standardem sRGB, barvy nelze upravit podle profilu sRGB.

• Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA. Jemné doladění teploty barev (USER ADJUSTMENT) Nastavení teploty barev lze provést pro každý režim (GAME/MOVIE/PC/USER). 1 Pomocí tlačítek m/M vyberte ADJUST a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka USER ADJUSTMENT. 2 Pomocí tlačítek m/M vyberte R (Červená) nebo B (Modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek m/M nastavte teplotu barev a stiskněte tlačítko OK. Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná. 3 Pomocí tlačítek m/M vyberte položku a stiskněte tlačítko OK. Nové nastavení barev se uloží do paměti a po každém výběru položky USER se automaticky obnoví. Na obrazovce se zobrazí nabídka COLOR. x Změna nastavení gamma (GAMMA) Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu. Poznámka Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. EX I T1280 1024 60Hzx/9300K6500K sRGB USER ADJUSTMOVIECOLOR

1280 1024 60Hzx/EX I T1280 1024 60Hzx/GAMMA 1GAMMA 2GAMMA 3GAMMA 4GAMMAMOVIE14 (CZ) 3 Pomocí tlačítek m/M vyberte (GAMMA) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka GAMMA. 4 Stiskněte tlačítka m/M pro výběr požadovaného režimu a poté stiskněte tlačítko OK. x Nastavení ostrosti (SHARPNESS) Tímto nastavením zajistíte vyšší ostrost okrajů obrazu apod. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. 3 Pomocí tlačítek m/M vyberte (SHARPNESS) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SHARPNESS. 4 Stiskněte tlačítka m/M nastavení ostrosti a poté stiskněte tlačítko OK. x Nabídka MODE RESET (obnovení výchozího nastavení každého režimu) 0 Můžete obnovit výchozí hodnoty nastavení. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (PICTURE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE. 3 Pomocí tlačítek m/M vyberte 0 (MODE RESET) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka MODE RESET. 4 Stiskněte tlačítka m/M pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• OK: Slouží k obnovení výchozích nastavení každého režimu v nabídce PICTURE.

• CANCEL: Zrušení obnovení nastavení a návrat do nabídky PICTURE. Nabídka AUDIO Pomocí nabídky AUDIO můžete nastavit následující položky.

• RESET 0 x Úpravy TREBLE, BASS nebo BALANCE 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte 5 (AUDIO) a stiskněte tlačítko OK. 3 Pomocí tlačítek m/M vyberte TREBLE, BASS nebo BALANCE a stiskněte tlačítko OK. 4 Pomocí tlačítek m/M upravte výšky, basy nebo rovnováhu a stiskněte tlačítko OK. Poznámka TREBLE a BASS mohou být upraveny, jen pokud je vypnutý SURROUND. x Volba SURROUND 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte 5 (AUDIO) a stiskněte tlačítko OK. 3 Pomocí tlačítek m/M vyberte SURROUND a stiskněte tlačítko OK. 4 Stiskněte tlačítka m/M pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• ON: Poskytuje silný zvuk (prostorový efekt).

• OFF: Vypnutí prostorového efektu. x Nabídka AUDIO RESET (obnovení výchozího nastavení každého režimu) 0 Můžete obnovit výchozí hodnoty nastavení. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte 5 (AUDIO) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka AUDIO. 3 Pomocí tlačítek m/M vyberte 0 (RESET) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka AUDIO RESET. EX I T1280 1024 60Hzx/TREBLE BASS BALANCESURROUND AUD I OMOVIEEX I T1280 1024 60Hzx/

OFF SURROUND15 (CZ) 4 Stiskněte tlačítka m/M pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• OK: Slouží k obnovení každého režimu v nabídce AUDIO na výchozí nastavení.

• CANCEL: Zrušení obnovení nastavení a návrat do nabídky AUDIO. SCREEN nabídka (pouze analogový signál RGB) Pomocí nabídky SCREEN můžete nastavit následující položky.

• V CENTER x Funkce automatické úpravy kvality obrazu Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 19). Poznámka Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač 1 (napájení). Pokud se zdá, že funkce automatické úpravy kvality obrazu tohoto monitoru nenastavila obraz úplně Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (Viz AUTO ADJUST níže). Pokud je i přesto nutné provést další úpravy kvality obrazu Můžete manuálně nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice). Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li monitor dřívější a registrovaný vstupní signál. x Proveďte další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO ADJUST) 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (SCREEN) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SCREEN. 3 Pomocí tlačítek m/M vyberte AUTO ADJUST a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka AUTO ADJUST. 4 Pomocí tlačítek m/M zvolte OFF nebo ON a stiskněte tlačítko OK.

• ON: Proveďte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je. Poznámka Po zapnutí monitoru nebo změně vstupního signálu provede funkce AUTO ADJUST automatické nastavení,

• OFF: Funkce AUTO ADJUST není k dispozici. Poznámka Funkce AUTO ADJUST funguje automaticky při změně vstupního signálu. 5 Pomocí tlačítek m/M zvolte a stiskněte tlačítko OK. Vrat’te se do hlavní nabídky. x Ruční nastavení ostrosti a polohy obrazu (PITCH/PHASE/H CENTER/V CENTER) Ostrost obrazu můžete nastavit takto. Toto nastavení bude fungovat, jestliže je počítač připojen ke vstupnímu konektoru HD15 monitoru (analogový signál RGB). 1 Nastavte v počítači rozlišení 1 280 × 1 024. 2 Vložte disk CD-ROM. 3 Spuštění disku CD-ROM Uživatel Windows Je-li zapnuta funkce automatického spuštění: Vyberte oblast, jazyk a model a klepněte na Nástroj pro nastavení monitour (UTILITY). 4 Klepněte na „Adjust“, potvrďte aktuální rozlišení (hodnota nahoře) a doporučené rozlišení (hodnota dole) a potom klepněte na „Next“. Zobrazí se testovací vzor pro PITCH. 5 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 6 Pomocí tlačítek m/M vyberte (SCREEN) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SCREEN. 7 Pomocí tlačítek m/M vyberte PITCH a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka nastavení PITCH. 8 Tiskněte tlačítka m/M, dokud svislé pruhy nezmizí. Změňte nastavení tak, aby svislé pruhy zmizely. Poznámka Při přijímání digitálního signálu RGB ze vstupního konektoru DVI-D pro INPUT1 není seřízení nutné. EX I T1280 1024 60Hzx/AUTO ADJUST PHASE P TCH H CENTER V CENTERSCREEN I16 (CZ) 9 Stiskněte tlačítko OK. Na obrazovce se zobrazí hlavní nabídka. Pokud se na celé obrazovce objevují vodorovné pruhy, proveďte následující nastavení položky PHASE. 10 Klepněte na tlačítko „Next“ (Další). Zobrazí se testovací vzor pro PHASE. 11 Pomocí tlačítek m/M vyberte PHASE a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka nastavení PHASE. 12 Tiskněte tlačítka m/M tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně. Změňte nastavení tak, aby vodorovné pruhy byly viditelné co nejméně. 13 Stiskněte tlačítko OK. Na obrazovce se zobrazí hlavní nabídka. 14 Klepněte na tlačítko „Next“ (Další). Zobrazí se testovací vzor pro CENTER. 15 Pomocí tlačítek m/M vyberte H CENTER nebo V CENTER a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka nastavení H CENTER nebo V CENTER. 16 Pro vystředění zkušebního vzorku stiskněte tlačítka m/M. 17 Klepněte na tlačítko „Next“ (Další). Klepnutím na tlačítko „End“ nebo „KONEC“ vypněte testovací vzor. Když funkce automatického spuštění nefunguje: 1 Klepněte na ikonu „Tento počítač“ a klepněte pravým tlačítkem myši na ikonu jednotky CD-ROM. Přejděte na položku „Průzkumník“ a otevřete ikonu CD- ROM. 2 Otevřete adresář [Utility] a potom vyberte adresář [WINDOWS]. 3 Spust’te soubor [WIN_UTILITY.EXE]. Zobrazí se testovací vzor. Pokračujte krokem 4. Uživatelé Macintosh 1 Otevřete jednotku CD-ROM. 2 Otevřete adresář [Utility] a potom vyberte adresář [MAC]. 3 Otevřete [MAC UTILITY] a potom spust’te [MAC_CLASSIC_UTILITY] nebo [MAC_OSX_UTILITY]. Zobrazí se testovací vzor. Pokračujte krokem 4. 4 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 5 Pomocí tlačítek m/M vyberte (SCREEN) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SCREEN. 6 Pomocí tlačítek m/M vyberte PHASE a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka nastavení PHASE. 7 Tiskněte tlačítka m/M tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně. Změňte nastavení tak, aby vodorovné pruhy byly viditelné co nejméně. 8 Stiskněte tlačítko OK. Na obrazovce se zobrazí hlavní nabídka. Pokud se na celé obrazovce objevují svislé pruhy, nastavte následujícím postupem rozteč PITCH. 9 Pomocí tlačítek m/M vyberte PITCH a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka nastavení PITCH. 10 Tiskněte tlačítka m/ M, dokud svislé pruhy nezmizí. Změňte nastavení tak, aby svislé pruhy zmizely. 11 Stiskněte tlačítko OK. Na obrazovce se zobrazí hlavní nabídka. 12 Pomocí tlačítek m/M vyberte H CENTER nebo V CENTER a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka nastavení H CENTER nebo V CENTER. 13 Pro vystředění zkušebního vzorku stiskněte tlačítka m/M. 14 Klepnutím na „END“ na obrazovce vypněte testovací vzor.17 (CZ) Nabídka MENU POSITION Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (MENU POSITION) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka MENU POSITION. 3 Pomocí tlačítek m/M vyberte požadované umístění a stiskněte tlačítko OK. K dispozici jsou tři polohy: pro horní část, střední část a spodní část obrazovky. Nabídka INPUT SENSING Jestliže vyberete v nabídce INPUT SENSING položku AUTO ON, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (INPUT SENSING) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka INPUT SENSING. 3 Stiskněte tlačítka m/M pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• AUTO ON: Pokud do vybraného vstupního konektoru nevstupuje žádný signál, nebo pokud vyberete vstupní konektor pomocí tlačítka INPUT na monitoru a do daného konektoru nevstupuje žádný signál, na obrazovce se zobrazí zpráva (strana 20) a monitor automaticky zkontroluje vstupní signál na jiném vstupním konektoru a změní vstup. Po změně vstupu je vybraný vstupní konektor zobrazen v levém horním rohu obrazovky. Pokud není detekován žádný vstupní signál, monitor automaticky přejde do úsporného režimu.

• AUTO OFF: Vstup se automaticky nemění. Vstup změníte stisknutím tlačítka INPUT. Nabídka LANGUAGE Můžete změnit jazyk nabídek nebo hlášení zobrazených na monitoru. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (LANGUAGE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka LANGUAGE. 3 Pomocí tlačítek m/M vyberte jazyk a stiskněte tlačítko OK.

• FRANÇAIS: francouzština

• ESPAÑOL: španělština

DEUTSCH ESPAÑOL I TAL I ANO18 (CZ) 0 Nabídka RESET (obnovení výchozích nastavení) Můžete obnovit výchozí hodnoty nastavení. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte 0 (RESET) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka RESET. 3 Stiskněte tlačítka m/M pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot Nastavení LANGUAGE nebude tímto způsobem obnoveno.

• CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky. Nabídka MENU LOCK Ovládání tlačítek lze kvůli zabránění náhodné změně nastavení nebo obnovení výchozího nastavení zamknout. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M vyberte (MENU LOCK) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka MENU LOCK. 3 Pomocí tlačítek m/M vyberte ON nebo OFF.

• ON: Funkční bude pouze vypínač 1 (napájení) a tlačítko MENU. Pokud se pokusíte o jakoukoli jinou operaci, na obrazovce se objeví ikona . Pokud nastavíte položku MENU LOCK na ON, může být vybrána pouze tato položka nabídky.

• OFF: Položka MENU LOCK ja nastavena na OFF. Technické vlastnosti Ovládání hlasitosti Pomocí reproduktorů monitoru nebo sluchátek můžete poslouchat zvuky z počítače nebo z jiného audio zařízení připojeného ke vstupním audio konektorům monitoru. Hlasitost lze ovládat pomocí samostatné nabídky „Volume“ dostupné z hlavní nabídky. 1 Pokud se na obrazovce nezobrazí žádná nabídka, stiskněte tlačítka m/M. 2 Hlasitost ovládejte pomocí tlačítek m/M. Po 5 sekundách nabídka automaticky zmizí. Poznámky

• Hlasitost nelze upravovat, pokud je na obrazovce zobrazena hlavní nabídka.

• Pokud je monitor v úsporném režimu, z reproduktorů či sluchátek nevychází žádný zvuk. EX I T1280 1024 60Hzx/ CANCELRESETEX I T1280 1024 60Hzx/

VOLUME ,19 (CZ) Úsporný režim Tento monitor vyhovuje směrnicím v oblasti úspory energie daným standardy VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo videografické kartě standardu DPMS (Display Power Management Standard) pro analogový vstup/DMPM (DVI Digital Monitor Power Management) pro digitální vstup, bude monitor automaticky snižovat spotřebu energie následujícím způsobem. SDM-G76X SDM-G96X

• Přejde-li počítač do režimu „aktivně vypnuto“, vstupní signál se přeruší a na obrazovce se zobrazí zpráva NO INPUT SIGNAL. Po 5 sekundách monitor přejde do úsporného režimu. ** „hluboký spánek“ je úsporný režim definovaný agenturou Enviromental Protection Agency. Funkce automatického nastavení kvality obrazu (pouze analogový signál RGB) Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz. Režim předvolený od výrobce Jakmile monitor přijme vstupní signál, automaticky jej přiřadí jednomu z režimů předvolených výrobcem uložených v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením. Pokud se vstupní signál neshoduje s žádným z režimů předvolených výrobcem Pokud monitor přijme vstupní signál, jenž nevyhovuje žádnému z režimů předvolených výrobcem, je aktivována funkce automatické úpravy kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (v rámci následujících frekvenčních rozsahů monitoru): Horizontální frekvence: 28 – 80 kHz Vertikální frekvence: 56–75 Hz V důsledku toho může v situaci, kdy monitor poprvé přijme vstupní signál, který neodpovídá žádnému z výrobcem předvolených režimů, zobrazení obrazu na obrazovce monitoru trvat déle než obvykle. Tato informace o nastavení se automaticky uloží do paměti, aby monitor mohl příště reagovat stejně, jako kdyby přijal signál, který odpovídá některému z režimů předvolených výrobcem. Pokud ručně nastavíte fázi, rozteč a umístění obrazu, když je vybrána možnost OFF funkce AUTO ADJUST U některých druhů vstupního signálu nemusí funkce automatické úpravy kvality obrazu tohoto monitoru dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 15). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, kdykoliv monitor přijme tentýž vstupní signál. Poznámky

• Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač 1 (napájení).

• Obraz může v tomto okamžiku přeskakovat, ale to je normální. Počkejte několik minut na dokončení nastavení. Režim spotřeby Spotřeba energie Indikátor 1 (napájení) běžný provoz 50 W (max.) zelená aktivně vypnuto* (hluboký spánek)** 1,0 W (max.) oranžová vypnuto 1,0 W (max.) vypnuto Režim spotřeby Spotřeba energie Indikátor 1 (napájení) běžný provoz 53 W (max.) zelená aktivně vypnuto* (hluboký spánek)** 1,0 W (max.) oranžová vypnuto 1,0 W (max.) vypnuto20 (CZ) Odstraňování problémů Předtím, než se obrátíte na technickou podporu, si přečtěte tuto část. Zprávy na obrazovce Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Informace o odstranění problému Viz „Příznaky problémů a jejich odstranění“ na straně 21. Pokud se na obrazovce objeví zpráva OUT OF RANGE Znamená to, že vstupní signál není podporován technickými parametry monitoru. Ověřte následující položky. Pokud se zobrazí zpráva „xxx.x kHz/xxx Hz“ Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu. Pokud se zobrazí zpráva „RESOLUTION > 1 280 × 1 024“ Znamená to, že rozlišení není podporováno technickými parametry monitoru (1 280 × 1 024 nebo méně). Pokud se na obrazovce zobrazí zpráva NO INPUT SIGNAL Toto znamená, že neexistuje žádný vstupní signál.

Monitor přejde do úsporného režimu asi po 5 sekundách po zobrazení této zprávy. Pokud se na obrazovce zobrazí zpráva CABLE DISCONNECTED Znamená to, že kabel videosignálu byl odpojen.

Monitor přejde do úsporného režimu asi po 45 sekundách po zobrazení této zprávy. OUT OF RANGEINPUT1:DVI–Dxxx.xkHz/ xxxHzINFORMATION Příklad INFORMATIONNO I NPUT S I GNA LGO TO POWER SAVEINPUT1:DVI–D Příklad CABLE D I SCONNECTEDINFORMATIONINPUT1:DVI–DGO TO POWER SAVE Příklad21 (CZ) Příznaky problémů a jejich odstranění Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému zařízení. Příznak Zkontrolujte tyto položky Žádný obraz Pokud indikátor 1 (napájení) nesvítí po připojení napájecího kabelu nebo pokud indikátor 1 (napájení) nesvítí po stisknutí vypínače,

• Zkontrolujte, zda je správně připojen kabel napájení. Pokud se na obrazovce zobrazí zpráva „CABLE DISCONNECTED“,

• Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 8).

• Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačené dovnitř.

• Zkontrolujte, zda je správně nastaven výběr vstupu (strana 10).

• Je připojen nedodaný kabel videosignálu. Připojíte-li nedodaný kabel videosignálu, před přechodem do úsporného režimu se na obrazovce může zobrazit zpráva „CABLE DISCONNECTED“. Nejedná se o poruchu. Pokud se na obrazovce zobrazí zpráva „NO INPUT SIGNAL“ nebo pokud indikátor 1 (napájení) svítí oranžově,

• Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 8).

• Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačené dovnitř.

• Zkontrolujte, zda je správně nastaven výběr vstupu (strana 10). x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

• Zkontrolujte, zda je správně instalována grafická karta.

• Nainstalujte na grafickou kartu nejnovější ovladač. Nebo slad’te verzi grafické karty s aktuálním OS.

• Používáte-li notebook, nastavte výstup počítače na video out (potřebujete-li další informace o nastavení video out, kontaktujte výrobce počítače).

• Zkontrolujte, zda je počítač zapnut.

• Restartujte počítač. Pokud se na obrazovce zobrazí zpráva „OUT OF RANGE“, x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• Zkontrolujte, zda je rozsah video frekvencí v rozsahu specifikovaném pro monitor. Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a nastavte grafickou kartu počítače v následujících rozsazích: Horizontálně: 28–80 kHz (analogový signál RGB), 28–64 kHz (digitální signál RGB) Vertikálně: 56–75 Hz (analogový signál RGB), 60 Hz (digitální signál RGB) Rozlišení: 1 280 × 1 024 nebo méně

• Spust’te OS v nouzovém režimu a po nastavení rozlišení počítač restartujte. Nastavení nouzového režimu se liší v závislosti na vašem OS. Pro více informací kontaktujte výrobce vašeho počítače. Pokud používáte systém Windows a nahradili jste starý monitor tímto monitorem,

• Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a proveďte následující kroky. Vyberte „SONY“ v seznamu „Manufacturers“ (Výrobci) a vyberte „SDM-G76X“ nebo „SDM-G96X“ ze seznamu „Models“ (Modely) v okně výběru zařízení systému Windows. Pokud se název modelu monitoru neobjeví v seznamu „Models“ (Modely), zkuste „Plug & Play“. Používáte-li systém Macintosh, • Používáte-li adaptér pro Macintosh (nedodaný), zkontrolujte, zda jsou tento adaptér a kabel videosignálu správně připojený.22 (CZ) Přetrvává-li jakýkoli problém, obrat’te se na autorizovaného prodejce výrobků Sony a předejte mu následující informace:

• Název modelu: SDM-G76X nebo: SDM-G96X

• Název a technické parametry počítače a grafické karty Obraz bliká, skáče, chvěje se nebo je porušený

• Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15).

• Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu. x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• V příručce ke grafické kartě vyhledejte správné nastavení monitoru.

• Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto monitorem podporovány. I v případě, že frekvence je ve správném rozsahu, mohou některé grafické karty využívat synchronizační pulsy, které jsou pro správnou synchronizaci monitoru příliš úzké.

• Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, aby byl obraz co nejlepší. Obraz je rozmazaný • Nastavte jas a kontrast (strana 12).

• Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15). x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• V počítači nastavte rozlišení SXGA (1 280 × 1 024). Obraz vykazuje efekt „duchů“ • Nepoužívejte prodlužovací videokabely a přepínací skříně.

• Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek. Obraz není správně vystředěn nebo nemá správné rozměry (pouze analogový signál RGB)

• Nastavte rozteč a fázi (strana 15).

• Nastavte polohu obrazu (strana 15). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až k krajům. Obraz je příliš malý x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• V počítači nastavte rozlišení SXGA (1 280 × 1 024). Obraz je tmavý • Nastavte jas (strana 13).

• Upravte podsvícení (strana 12).

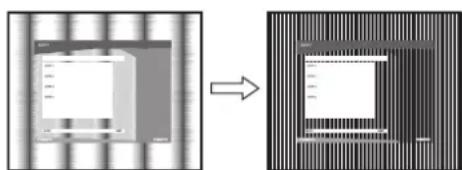

• Po zapnutí monitoru trvá několik minut, než se displej rozjasní. Je viditelný vlnitý nebo elipsovitý vzorek (moiré)

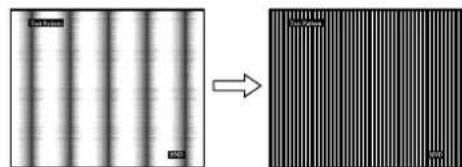

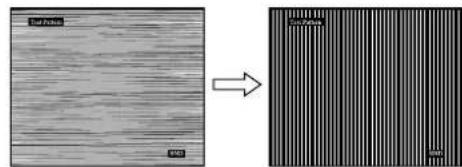

• Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15). Barva není stejnoměrná • Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15). Bílá barva se nezobrazuje jako bílá

• Nastavte teplotu barev (strana 13). Tlačítka monitoru nefungují (na obrazovce se objeví )

• Je-li uzamčení nabídky MENU LOCK nastaveno na ON, nastavte jej na OFF (strana 18). Monitor se po chvíli vypne x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• Nastavte úsporný režim počítače na hodnotu vypnuto. Rozlišení zobrazené v hlavní nabídce není správné

• V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počítači. Příznak Zkontrolujte tyto položky23 (CZ) Technické údaje SDM-G76X Panel LCD Typ panelu: Aktivní maticový Si TFT Velikost obrazu: 17,0 palců Formát vstupního signálu Provozní frekvence RGB* Horizontálně: 28–80 kHz (analogový signál RGB) 28–64 kHz (digitální signál RGB) Vertikálně: 56–75 Hz (analogový signál RGB) 60 Hz (digitální signál RGB) Rozlišení Horizontálně: Max. 1 280 bodů Vertikálně: Max. 1 024 řádků Úrovně vstupního signálu Analogový videosignál RGB 0,7 Vp-p, 75 Ω, pozitivní Signál SYNC úroveň TTL, 2,2 kΩ, pozitivní nebo negativní (oddělená horizontální a vertikální) Digitální signál RGB (DVI): TMDS (Single link) Vstup zvuku Stereo minikonektor, 0,5 Vrms Výstup pro reproduktor 2 W × 2 Zdířka pro připojení sluchátek Stereo minikonektor Napájení 100–240 V, 50–60 Hz, Max. 1,0 A Provozní teplota 5–35

Rozměry (šířka/výška/hloubka) Displej (ve svislé poloze): Přibližně 383,5

/2 palců) Hmotnost Přibližně 5,5 kg (12 liber 2 uncí) Plug & Play DDC2B Příslušenství Viz strana 8. SDM-G96X Panel LCD Typ panelu: Aktivní maticový Si TFT Velikost obrazu: 19,0 palců Formát vstupního signálu Provozní frekvence RGB* Horizontálně: 28–80 kHz (analogový signál RGB) 28–64 kHz (digitální signál RGB) Vertikálně: 56–75 Hz (analogový signál RGB) 60 Hz (digitální signál RGB) Rozlišení Horizontálně: Max. 1 280 bodů Vertikálně: Max. 1 024 řádků Úrovně vstupního signálu Analogový videosignál RGB 0,7 Vp-p, 75 Ω, pozitivní Signál SYNC úroveň TTL, 2,2 kΩ, pozitivní nebo negativní (oddělená horizontální a vertikální) Digitální signál RGB (DVI): TMDS (Single link) Vstup zvuku Stereo minikonektor, 0,5 Vrms Výstup pro reproduktor 2 W × 2 Zdířka pro připojení sluchátek Stereo minikonektor Napájení 100–240 V, 50–60 Hz, Max. 1,0 A Provozní teplota 5–35

Rozměry (šířka/výška/hloubka) Displej (ve svislé poloze): Přibližně 422,5

/2 palců) Hmotnost Přibližně 6 kg (13 liber

/8 uncí) Plug & Play DDC2B Příslušenství Viz strana 8.

• Doporučené nastavení horizontálního a vertikálního časování

• Šířka horizontálních synchronizačních pulsů by měla být více než 4,8% celkového horizontálního intervalu nebo 0,8 µs podle toho, která hodnota je větší.

• Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 µs.
