GEBRUIKSAANWIJZING AirSpeaker ID LOEWE

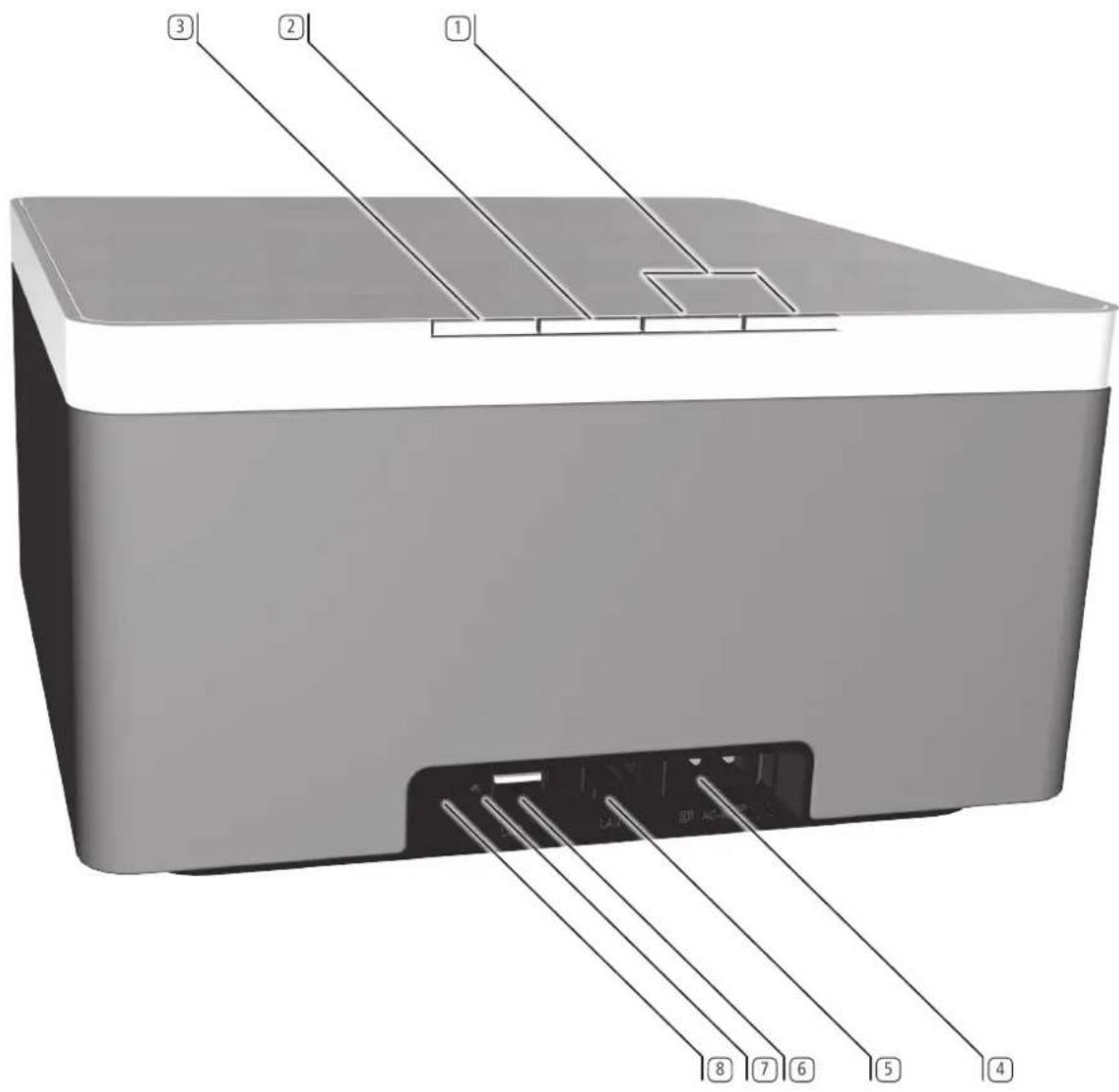

- 53 -GebruiksaanwijzingBedieningselementen

- Inschakelen / uitschakelen in de standbymodus

Voorbeeldconguraties

Draadloos netwerk - Conguratiepagina

Verhelpen van storingen

Verhelpen van storingen

Conformiteitsverklaring

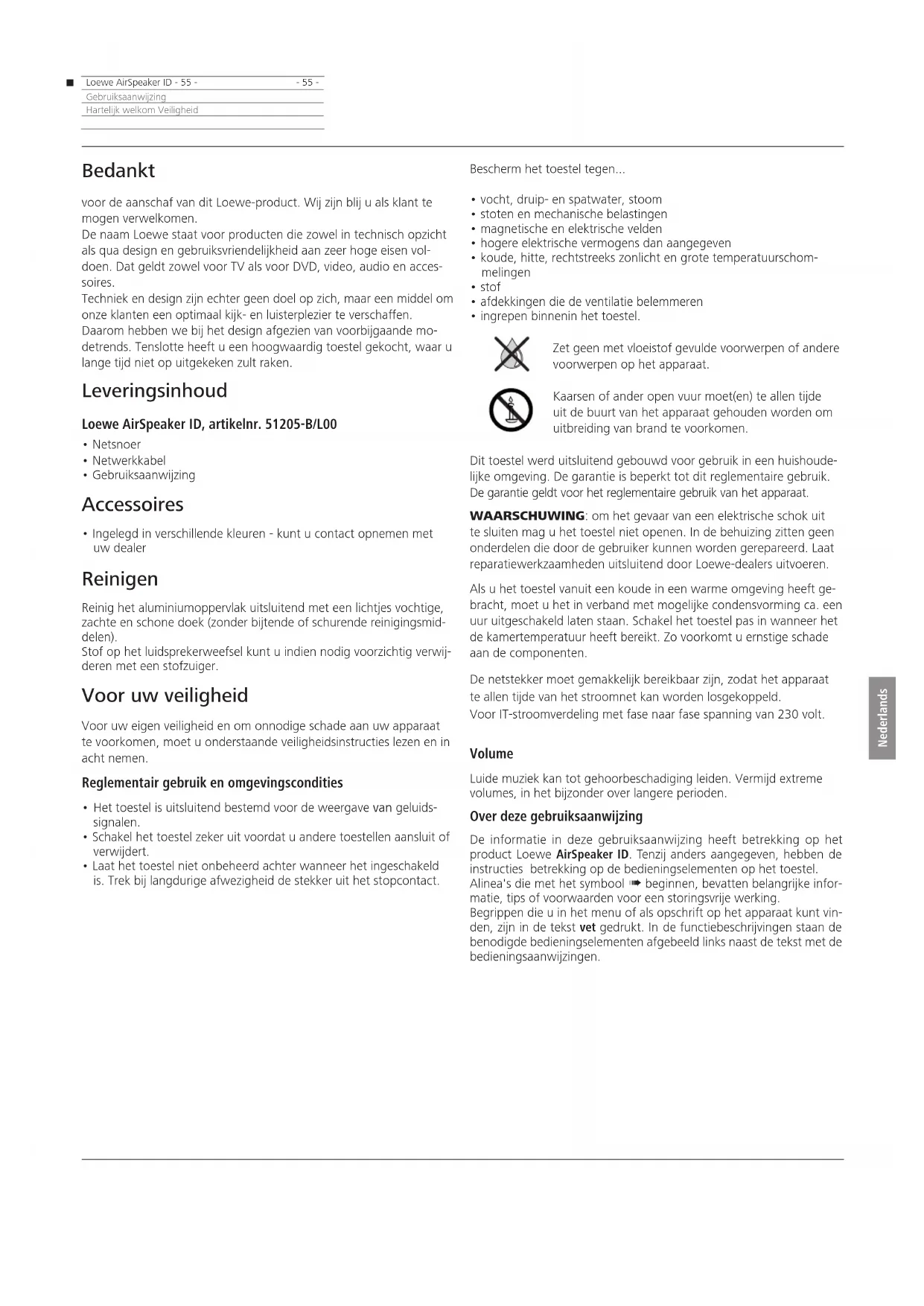

- 55 -GebruiksaanwijzingHartelijk welkom Veiligheid Bedankt voor de aanschaf van dit Loewe-product. Wij zijn blij u als klant te mogen verwelkomen. De naam Loewe staat voor producten die zowel in technisch opzicht als qua design en gebruiksvriendelijkheid aan zeer hoge eisen vol- doen. Dat geldt zowel voor TV als voor DVD, video, audio en acces- soires. Techniek en design zijn echter geen doel op zich, maar een middel om onze klanten een optimaal kijk- en luisterplezier te verschaffen. Daarom hebben we bij het design afgezien van voorbijgaande mo- detrends. Tenslotte heeft u een hoogwaardig toestel gekocht, waar u lange tijd niet op uitgekeken zult raken. Leveringsinhoud Loewe AirSpeaker ID, artikelnr. 51205-B/L00

• Gebruiksaanwijzing Accessoires

• Ingelegd in verschillende kleuren - kunt u contact opnemen met uw dealer Reinigen Reinig het aluminiumoppervlak uitsluitend met een lichtjes vochtige, zachte en schone doek (zonder bijtende of schurende reinigingsmid- delen). Stof op het luidsprekerweefsel kunt u indien nodig voorzichtig verwij- deren met een stofzuiger. Voor uw veiligheid Voor uw eigen veiligheid en om onnodige schade aan uw apparaat te voorkomen, moet u onderstaande veiligheidsinstructies lezen en in acht nemen. Reglementair gebruik en omgevingscondities

• Het toestel is uitsluitend bestemd voor de weergave van geluids- signalen.

• Schakel het toestel zeker uit voordat u andere toestellen aansluit of verwijdert.

• Laat het toestel niet onbeheerd achter wanneer het ingeschakeld is. Trek bij langdurige afwezigheid de stekker uit het stopcontact. Bescherm het toestel tegen...

• hogere elektrische vermogens dan aangegeven

• koude, hitte, rechtstreeks zonlicht en grote temperatuurschom- melingen

• ingrepen binnenin het toestel. Zet geen met vloeistof gevulde voorwerpen of andere voorwerpen op het apparaat. Kaarsen of ander open vuur moet(en) te allen tijde uit de buurt van het apparaat gehouden worden om uitbreiding van brand te voorkomen. Dit toestel werd uitsluitend gebouwd voor gebruik in een huishoude- lijke omgeving. De garantie is beperkt tot dit reglementaire gebruik. De garantie geldt voor het reglementaire gebruik van het apparaat. WAARSCHUWING: om het gevaar van een elektrische schok uit te sluiten mag u het toestel niet openen. In de behuizing zitten geen onderdelen die door de gebruiker kunnen worden gerepareerd. Laat reparatiewerkzaamheden uitsluitend door Loewe-dealers uitvoeren. Als u het toestel vanuit een koude in een warme omgeving heeft ge- bracht, moet u het in verband met mogelijke condensvorming ca. een uur uitgeschakeld laten staan. Schakel het toestel pas in wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade aan de componenten. De netstekker moet gemakkelijk bereikbaar zijn, zodat het apparaat te allen tijde van het stroomnet kan worden losgekoppeld. Voor IT-stroomverdeling met fase naar fase spanning van 230 volt. Volume Luide muziek kan tot gehoorbeschadiging leiden. Vermijd extreme volumes, in het bijzonder over langere perioden. Over deze gebruiksaanwijzing De informatie in deze gebruiksaanwijzing heeft betrekking op het product Loewe AirSpeaker ID. Tenzij anders aangegeven, hebben de instructies betrekking op de bedieningselementen op het toestel. Alinea's die met het symbool ➠ beginnen, bevatten belangrijke infor- matie, tips of voorwaarden voor een storingsvrije werking. Begrippen die u in het menu of als opschrift op het apparaat kunt vin- den, zijn in de tekst vet gedrukt. In de functiebeschrijvingen staan de benodigde bedieningselementen afgebeeld links naast de tekst met de bedieningsaanwijzingen.n Loewe AirSpeaker ID - 56 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar PolskiČeština

- 56 -GebruiksaanwijzingOpstellen / aansluitenIn-/uitschakelen Opstellen

• Zet het tv-toestel op een vlakke, stabiele ondergrond.

• Plaats het apparaat niet in de buurt van sterke warmtebronnen of in direct zonlicht.

• Als u het apparaat opstelt in een kast, of achter gesloten deuren, dient u minstens 2,5 cm vrije ruimte rondom het apparaat vrij te laten zodat de lucht ongehinderd kan circuleren en er geen warm- teophoping kan plaatsvinden.

• Verkeerde voltages kunnen het apparaat beschadigen. Dit toestel mag uitsluitend worden aangesloten met het netsnoer op een stroomnet met de op het typeplaatje aangegeven spanning en frequentie.

• Bij onweer moet u de stekker uit het stopcontact trekken. Extreem hoge spanningen door blikseminslag kunnen het apparaat via het stroomnet beschadigen.

• Ook bij langere afwezigheid moet u de stekker uit het stopcontact trekken.

• Leg het netsnoer zo dat het niet kan worden beschadigd. Het netsnoer mag niet worden geknikt of over scherpe randen worden geleid, er mag niet op worden gestaan en het mag niet worden blootgesteld aan chemicaliën; dat laatste geldt voor de volledige installatie. Een netsnoer met beschadigde isolatie kan tot elektrische schokken leiden en houdt brandgevaar in.

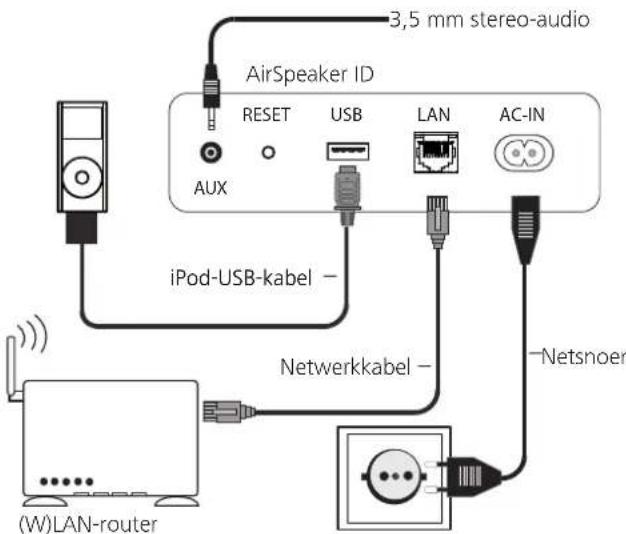

• Wanneer u de netstekker uit het stopcontact wilt trekken, dient u de stekker zelf vast te pakken en niet aan het snoer te trekken. Anders kunnen de draden in de netstekker beschadigd raken en bij opnieuw insteken kortsluiting veroorzaken. Voorbeeldconguraties Aansluiten Verbind de netwerkbus LAN

met behulp van de bijgeleverde net- werkkabel met een netwerkaansluiting (bijv. switch of W(LAN)-router) met een verbinding met het internet. Een externe audiobron kunt u op de ingang AUX

aansluiten. Ge- bruik een in de gespecialiseerde handel verkrijgbare audiokabel met 3,5 mm klinkstekker. Sluit de netkabel aan op de netingang AC-IN

en steek het andere uiteinde in een 220-240V 50/60 Hz-stopcontact. In-/uitschakelen ➠ Breng eerst alle kabelverbindingen tot stand, zoals beschreven onder „Aansluiten“. Hier geldt in het bijzonder dat de AirSpeaker ID vóór het inschakelen verbonden moet zijn met het kabelnetwerk, aangezien hij anders zoekt naar een verbinding in WLAN-modus. Drukt u de aan/uit-toets

op het toestel kort. Het toestel wordt ingeschakeld. Het LED-lampje boven de aan/uit-toets

brandt groen. Om het toestel in de netwerk-standby-modus uit te schakelen, drukt u gedurende 3 seconden op de aan/uit-toets

op het toestel. Het LED-lampje in de aan/uit-toets brandt oranje. ➠ In de netwerk-standby-modus blijft de AirSpeaker ID als AirPLay- luidspreker „zichtbaar“ maar verbruikt hij slechts een beetje stroom (pagina 61). Na 30 minuten zonder weergave schakelt de Air- Speaker ID zichzelf automatisch in de netwerk-standbymodus. Om het toestel in de standby-modus uit te schakelen, drukt u ge- durende 5 seconden op de aan/uit-toets

op het toestel. Het LED-lampje in de aan/uit-toets brandt rood. ➠ In de standby-modus kan de AirSpeaker ID niet door andere toestel- len worden geactiveerd, maar moet de in-/uitschakeltoets

opnieuw bediend worden. Het stroomverbruik is daarbij zeer gering (pagina 61). Schakel het toestel vóór een langere afwezigheid eerst uit met de in/ uitschakeltoets

en trek vervolgens de stekker uit het stopcon- tact. Zo spaart u energie en ontziet u het milieu. AC-INLANUSBRESET AUX 3,5 mm stereo-audio Netsnoer Netwerkkabel iPod-USB-kabel AirSpeaker ID (W)LAN-routern Loewe AirSpeaker ID - 57 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

- 57 -GebruiksaanwijzingInbedrijfstellingBasisinstellingen Netwerk Al naargelang uw toestel via kabel (Ethernet, Powerline) of draadloos (WLAN) met uw thuisnetwerk is verbonden, moeten er verschillende instellingen worden uitgevoerd. ➠ Loewe raadt een kabelnetwerk (Ethernet, Powerline) aan om een hoge stabiliteit en kwaliteit van de gegevensverbinding te garan- deren. Gebruik een draadloos netwerk alleen wanneer er geen andere mogelijkheid bestaat. Draadloze verbindingen kunnen in principe door externe invloeden (bijv. magnetrons) gestoord worden en bieden meestal een geringer gegevensverliespercentage. ➠ Het toestel moet in hetzelfde logische netwerk aangemeld zijn als de audiobron (bijv. iPad). Wanneer u de relevante stappen zoals beschreven in de hoofdstukken „Installeren“ en „Aansluiten“ hebt uitgevoerd, schakelt u het toestel in. Netwerk via kabel Voor zover er een DHCP-server in uw thuisnetwerk beschikbaar is (bijv. een DSL-router), worden de netwerkparameters automatisch ingesteld en hoeft u zelf niets meer in te stellen. Draadloos netwerk - Conguratiepagina Wanneer u een draadloos netwerk wenst in te stellen of wanneer uw thuisnetwerk geen DHCP-server bevat, moet de AirSpeaker ID worden geconfigureerd via een rechtstreekse verbinding tussen een PC en de AirSpeaker ID. Gebruik de bijgeleverde netwerkkabel om de AirSpeaker ID met de netwerkaansluiting van de PC te verbinden. ➠ De tijd die verstrijkt tussen het inschakelen van de AirSpeaker ID en het tot stand komen van een verbinding met de PC bedraagt ongeveer 2-3 minuten. ➠ De tijd die verstrijkt tussen het inschakelen van de AirSpeaker ID en het ogenblik dat het toestel „zichtbaar“ wordt in de WLAN bedraagt ongeveer 2-3 minuten. ➠ Op de PC verschijnt eventueel een melding dat er slechts een beperkt netwerk beschikbaar is. Zodra de AirSpeaker ID volledig is opgestart, voert u het volgende adres in in de internetbrowser van de PC, om de configuratiepagina op te roepen: 169.254.111.222. Voorbeeld voor de conguratiepagina. Voer vervolgens de netwerkinstellingen uit zoals beschreven op pagina 58. AirSpeakerNetwork Setup Status SW UpdateCancel ApplySelect OptionAirSpeaker-FFF001 SSID Use DHCPDevice Name Wanneer de AirSpeaker ID is verbonden met een thuisnetwerk met DHCP-server, kunt u de configuratiepagina ook bereiken via een PC waar Apple iTunes op geïnstalleerd werd: Voer in de internetbowser van de PC de volgende adresregel in: http://AirSpeaker ID-[xxxxxx].local/index.asp waarbij [xxxxxx] staat voor de laatste zes tekens van het MAC-adres. Het MAC-adres vindt u op het ken- plaatje op de onderkant van het toestel. ➠ Wanneer u de “Device Name“ handmatig wijzigt, verandert ook het adres (zie hoger) waarmee u de configuratiepagina van de AirSpeaker ID kunt oproepen. Gelieve de gewijzigde „Device Name“ te noteren. Het nieuwe adres luidt dan: http://[nieuwenaam].local/ index.asp.n Loewe AirSpeaker ID - 58 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

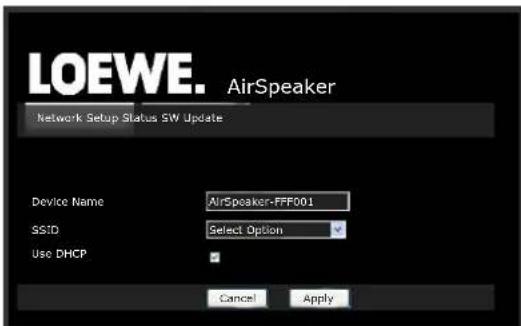

- 58 -GebruiksaanwijzingInbedrijfstellingBasisinstellingen Netwerkinstellingen U kunt de volgende netwerkinstellingen uitvoeren: Device Name de naam waarmee het toestel in het netwerk geïdentificeerd wordt, kan afzonderlijk worden ingesteld. SSID selecteer een beschikbaar draadloos netwerk of de optie Configure Manual (handmatige configuratie) Configure Manually handmatige configuratie van het WLAN- netwerk Manual SSID invoer van de netwerknaam van het gewenste draadloze netwerk WPA Key invoer van de netwerksleutel voor het geselecteerde WLAN-netwerk Use DHCP selecteer deze optie (zet een haakje in het vakje) om de netwerkparameters automatisch te laten instellen door de WLAN-router. Wanneer u deze optie deactiveert, kunt u alle netwerkparameters handmatig instellen. Select Encryption Type hiermee kunt u de coderingsmethode instellen. No Encryption de verbinding wordt ongecodeerd tot stand gebracht (niet aanbevolen) WEP de verbinding wordt tot stand gebracht met het WEP-protocol (niet aanbevolen) WPA de verbinding wordt tot stand gebracht met het WPA-protocol WPA2 de verbinding wordt tot stand gebracht met het WPA2-protocol (aanbevolen) IP Address permanent aan het toestel toegekende IP-adres Subnet Mask subnet-masker van het thuisnetwerk (meestal

Gateway IP-adres van de gateway Primary DNS IP-adres van de primaire DNS-server Secondary DNS IP-adres van de secundaire DNS-server ➠ De codering volgens de standaard WEP geldt niet meer als veilig. Gebruik indien mogelijk de standaard WPA of WPA2. De bijbeho- rende instellingen voert u op uw WLAN-router uit. Een overzicht van de ingestelde netwerkparameters en van de net- werkverbinding en verdere technische details kunt u oproepen via de pagina Status. AirSpeakerNetwork Setup StatusCancel ApplyConnection StatusSignal StrengthWireless ChannelFirmware VersionHost Firmware Version SSID WEP KeyWPA Keyconnected good

Weergave-elementen De weergave-elementen (lampjes) in de toetsen van het toestel geven de verschillende bedrijfstoestanden aan. Functie Toets Toets S Toets - Toets + Standby rood Netwerk-standby oranje Aan groen Netwerk start /Netwerk probleem groen knippert geel AirPlay-opzoeking knippert paars AirPlay-modus groen paars AUX-modus groen groen USB-modus groen blauw Volume hoger/lager wit wit Volume mute knippert wit knippert wit Software-update te initialiseren knippert wit of oranje knippert wit knippert wit Draadloze software- update oranje knippert wit knippert wit knippert wit Software-update Contoller groen knippert wit knippert wit knippert wit Fout bij software- update knippert oranje Toestelfout knippert rood Software-update Een voor uw toestel geschikte software-update kunt u eventueel down- loaden van het internet. ➠ Voor een software-Update moet de AirSpeaker ID via een kabel verbonden zijn met het netwerk. ➠ De voeding mag tijdens het bijwerkingsproces in geen geval van het apparaat worden losgekoppeld! Open de Conguration Page zoals beschreven op pagina 57. Selecteer het tabblad SW update. Met de functie Update start u het actualiseringsproces. Het lampje in de toets S brandt oranje. Het proces kan tot 30 minuten duren, afhankelijk van de snelheid van de internetverbinding. Na een geslaagde actualisering schakelt het toestel zichzelf uit. ➠ Een actuele versie van de gebruiksaanwijzing kunt u als PDF-bestand downloaden van de Loewe-website: http://support.loewe.tv/de - Bibliotheek gebruiksaanwijzingen. Dat is vooral raadzaam na een software-update.n Loewe AirSpeaker ID - 59 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

- 59 -GebruiksaanwijzingBedieningWeergave AirPlay-weergave U kunt met de Loewe AirSpeaker ID audiosignalen van een compatibel Apple-toestel draadloos weergeven. Een lijst van Apple-modellen die compatibel zijn met de Loewe AirSpeaker ID vindt u op pagina pagina

➠ Op het Apple-toestel moet een besturingssysteem met de versie 4.2.1 of hoger geïnstalleerd zijn.De toets S meerdere malen indrukken tot de bijbeho-rende LED paars brandt.Start de audioweergave op het Apple-toestel.Druk op het symbool (bevindt zich meestal naast de volumeregelaar van de heersende toepassing op het Touchscreen-display van het Apple-toestel) en se-lecteer als weergavemedium de Loewe AirSpeaker ID.Volume instellen - toepassing op het Apple-toestel.Volume instellen - toetsen +/-

op de AirSpeaker ID. Weergave externe audiobronnen U kunt met de Loewe AirSpeaker ID een externe, analoge stereo-audiobron weergeven.De bron moet aangesloten zijn op de 3,5 mm AUX

op de achterkant van het toestel.De toets S meerdere malen indrukken tot de bijbeho-rende LED groen brandt.Start de weergave van de aangesloten audiobron.Volume instellen - toetsen +/-

op de AirSpeaker ID.➠ Stel het volume van uw audiobron op een hoge waarde in en regel vervolgens met de toetsen +/-

op de AirSpeaker ID het gewens-te volume, om stoorgeluiden te voorkomen

➠ Koppel uw Apple-toestel los van de USB-poort van de AirSpeaker ID wanneer u de aansluiting AUX

als audiobron gebruikt, om stoorgeluiden te voorkomen

iPod-modus U kunt uw Apple-toestel aansluiten op de AirSpeaker ID en zo uw muziek met hoge kwaliteit weergeven. Wanneer de AirSpeaker ID ingeschakeld is, wordt de batterij van het aangesloten Apple-toestel geladen. Een lijst van Apple-modellen die compatibel zijn met de Loewe AirSpeaker ID vindt u op pagina pagina 61. iPod aansluiten Verbind uw Apple-toestel met behulp van de iPod-USB-kabel met de USB-poort

van het toestel. iPod-audioweergave De toets S meerdere malen indrukken tot de bijbeho-rende LED blauw brandt.Start de weergave op het aangesloten Apple-toestel.Wanneer u de als accessoire verkrijgbare afstandsbe-diening Loewe Assist AirSpeaker ID gebruikt, kunt u de basisfuncties van uw Apple-toestel ook daarmee bedienen. Kijkt u daarvoor in de handleiding van de afstandsbediening.Volume instellen - toepassing op het Apple-toestel.Volume instellen - toetsen +/-

op de AirSpeaker ID.➠ Afhankelijk van de softwareversie is het mogelijk dat uw Apple- toestel niet via de AirSpeaker ID bediend kan worden. Het is raad- zaam de software van uw Apple-toestel te updaten naar de nieuwste versie. ➠ De compatibiliteit met uw Apple-toestel kan afhankelijk van het model variëren. Ondersteunde Apple-toestellen: zie pagina 61.➠ Afhankelijk van het Apple-toestel kunnen er storingen optreden. ➠ Koppel uw Apple-toestel eerst los van de AirSpeaker ID wanneer u geen toegang meer tot het Apple-toestel kunt krijgen.n Loewe AirSpeaker ID - 60 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

- 60 -GebruiksaanwijzingVerhelpen van storingen Verhelpen van storingen Probleem Mogelijke oorzaak Oplossing Apparaat werkt niet. Netsnoer niet aangesloten. Sluit het netsnoer aan op een stopcontact 230V 50 Hz. Geen geluid. Foutieve aansluiting van de ingangskabel. Sluit de kabel correct aan (pagina 62pagina ). Wan- neer het probleem daarmee niet is verholpen, is de kabel mogelijk defect. Het volume staat op het minimum. Verhoog het volume. Het geluid staat op gedempt (mute). Druk op of V+ op de afstandsbediening om de audioweergave weer te activeren, en stel vervolgens het volume in. Dit apparaat werkt niet goed. Trek de netstekker uit het stopcontact en steek hem er na ongeveer 90 seconden weer in. Druk de toets Reset

gedurende > 10 seconden in om de fabrieksinstellingen te herstellen . Koppel het toestel gedurende 90 seconden los van het stoomnet. Voer vervolgens de basisinstellingen opnieuw uit. Geluidsonderbrekingen tijdens Air- Play-weergave Mogelijk zenden andere toestellen in de omge- ving uit op hetzelfde radiokanaal. Verbind de AirSpeaker ID met een kabelnetwerk of stel op uw WLAN-router een vrij radiokanaal in. De afstandsbediening werkt niet goed. De batterijen van de afstandsbediening zijn leeg. Vervang de batterijen door nieuwe. De PC kan geen verbinding met de AirSpeaker ID tot stand brengen. Ga na of Apple iTunes op de PC geïnstalleerd is. De iPod-weergave stopt en er wordt een ander nummer afgespeeld. De iPod-functie „Shake to Shuffle“ is geacti- veerd. Deactiveer deze functie op uw iPod.n Loewe AirSpeaker ID - 61 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština Milieu-bescherming Verpakking en doos Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkingsbijdrage, zoals voorgeschreven door de nationale wetgeving. Het toestel Let op: de EU-richtlijn 2002/96/EG regelt de terug- name, behandeling en verwerking van gebruikte elektronische apparaten. Oude elektronische toestellen moeten daarom gescheiden worden afgedankt. Zet dit toestel niet bij het gewone huisvuil om het af te danken! U kunt uw oude toestel gratis inleveren bij een speciaal inzamelpunt of eventueel bij uw dealer, wanneer u een vergelijkbaar nieuw toestel koopt. Uw plaatselijke overheid kan u meer details geven over de terugname (ook voor niet-lidstaten van de EU). Batterijen van afstandsbediening De bij de afstandsbediening geleverde batterijen bevat- ten geen schadelijke stoffen als cadmium, lood en kwik. Gebruikte batterijen mogen volgens de batterijrichtlijnen niet langer bij het huishoudelijke afval worden gewor- pen. Deponeer uw lege batterijen gratis in de daarvoor bestemde verzamelbakken in speciaalzaken. Ook uw leverancier heeft ongetwijfeld een dergelijke bak voor lege batterijen. Colofon De firma Loewe Opta GmbH is een naamloze vennootschap volgens het Duitse recht met hoofdkantoor in Kronach. Industriestrasse 11, 96317 Kronach, Duitsland Telefoon:+49 9261 99-500 Fax: +49 9261 99-515 Email: ccc@loewe.de Handelsregister: Amtsgericht Coburg, Nr. HRB 42243 BTW-ID-nummer: DE 193216550 WEEE-registratienummer: DE 41359413 Redactiedatum 12.12. 5 druk © Loewe Opta GmbH, Kronach Alle rechten voorbehouden, ook die van de vertaling. Wijzigingen in het design en de technische gegevens zijn mogelijk zonder voorafgaande kennisgeving.

Gebruiksaanwijzing Handelsmerkbescherming Conformiteitsverklaring Handelsmerkbescherming „Made for iPod“ en „Made for iPhone“ betekenen dat een elektronisch nevenapparaat specifiek werd ontworpen voor aansluiting op een iPod of iPhone en dat de ontwikkelaar officieel verklaart dat het aan de prestatienormen van Apple voldoet. Apple is niet verantwoordelijk voor de bruikbaarheid van dit apparaat noch voor de conformtiteit van het apparaat met de veiligheidsnormen en de regelgeving inzake ontstoring. iPod en iPhone zijn in de VSA en andere landen geregistreerde handels- merken van Apple Inc. Het toestel draagt het CE-symbool en voldoet aan de geldende EU- richtlijnen. De volledige conformiteitsverklaring vindt u in de uitvoerige handleiding, die u van onze homepage kunt downloaden. Conformiteitsverklaring Dit apparaat voldoet aan de essentiele eisen en andere van toepassing zijnde bepalingen van de Richtlijn 1999/5/EG. Het gebruik is toegestaan in alle landen van de EU en ook in IJsland, Noorwegen en Zweden. In Frankrijk en Italië is het gebruik slechts binnenshuis toegestaan.n AirSpeaker ID Loewe - 63 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština
