MANUAL DE USUARIO AirSpeaker ID LOEWE

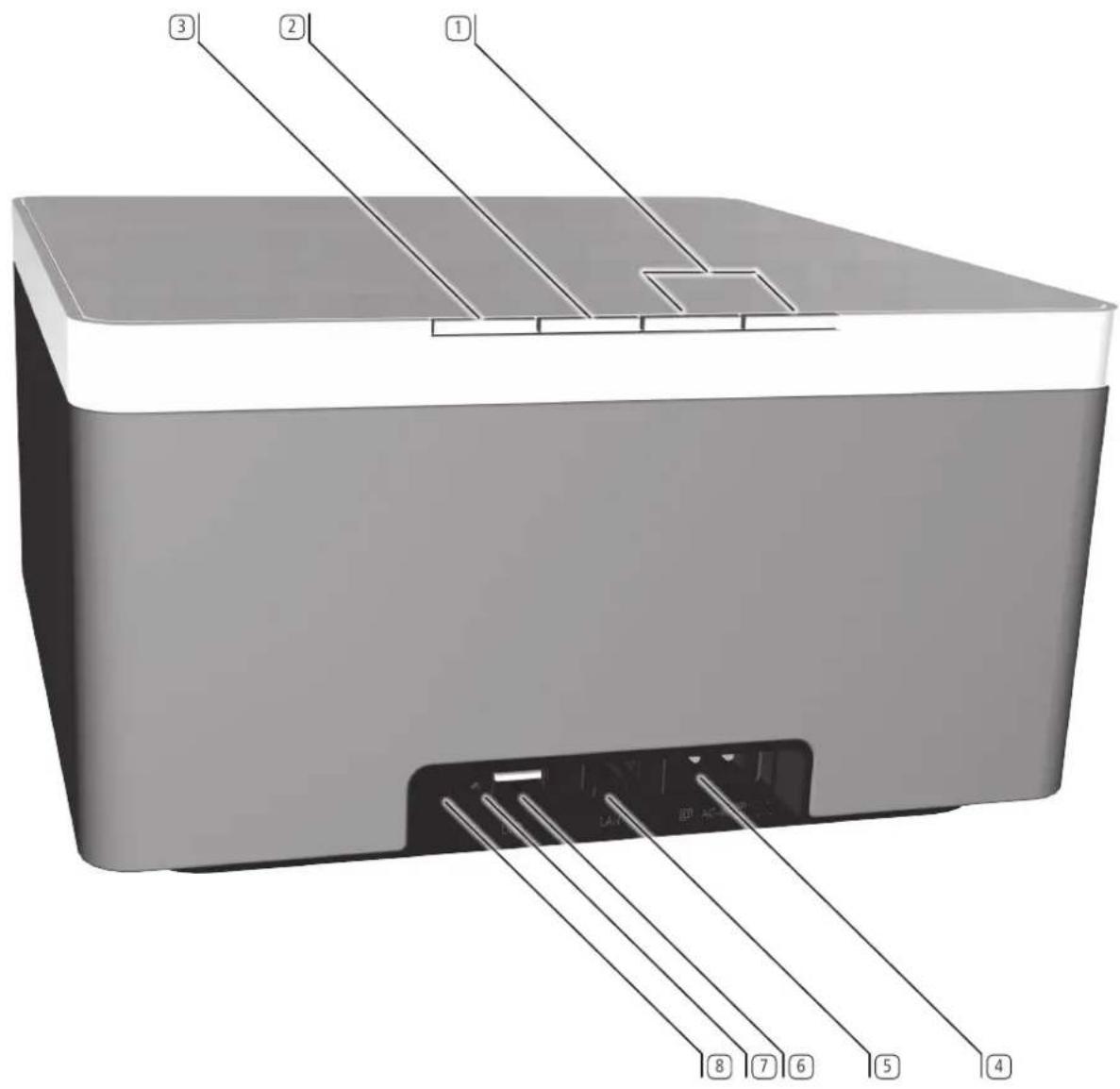

- 43 -Manual de instruccionesElementos de mando

S - Ajuste de fuente de audio

AC-IN - Conector del cable de red

Volumen de suministro

Conguraciones de ejemplo

Red inalámbrica - Página de conguración

Puesta en funcionamiento

Elementos de indicación

Actualización de software

AirPlay reproducción

Reproducción de fuentes de audio externas

Solución de problemas

Solución de problemas

Protección del medio ambiente

Declaración de conformidad

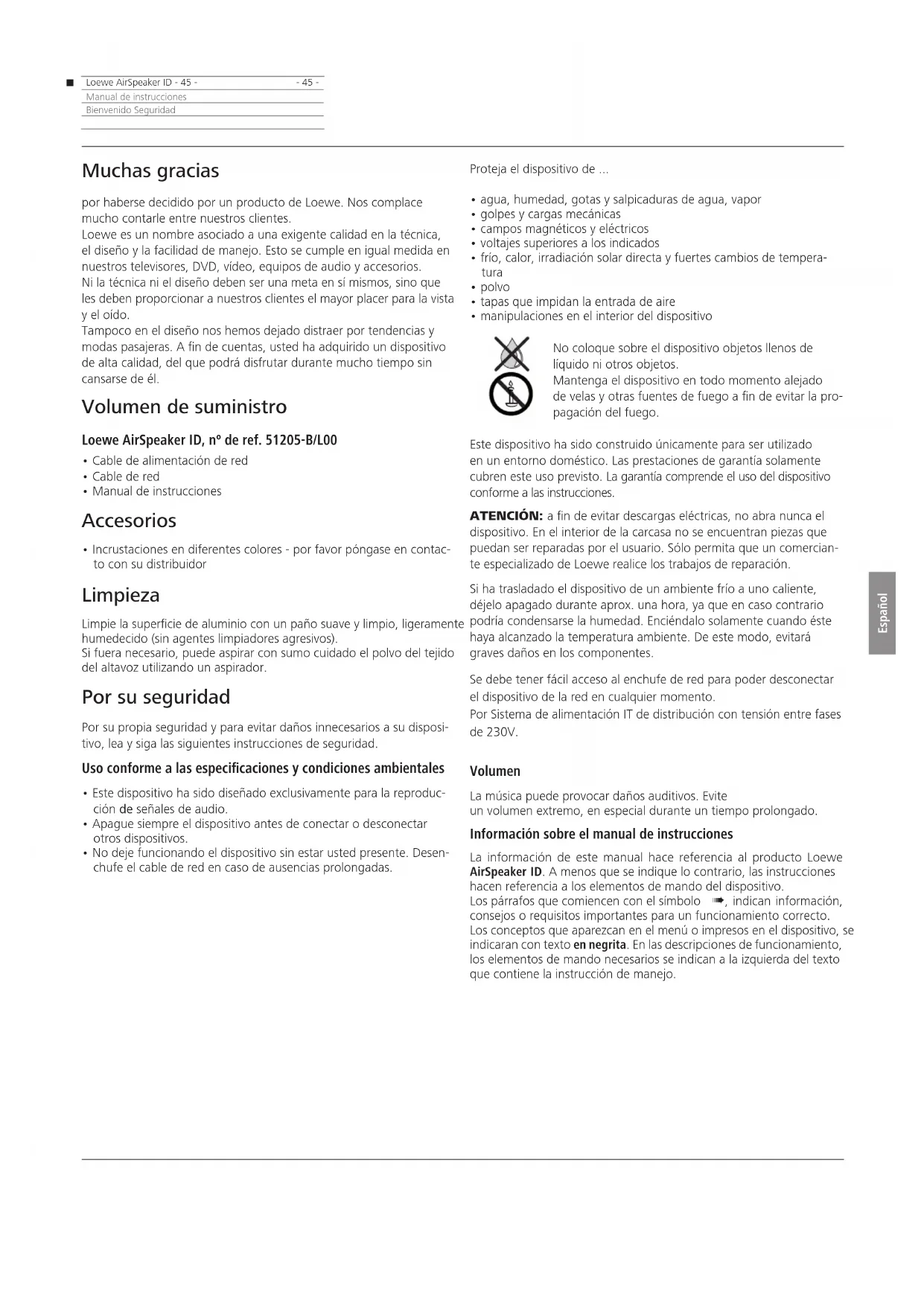

- 45 -Manual de instruccionesBienvenido Seguridad Muchas gracias por haberse decidido por un producto de Loewe. Nos complace mucho contarle entre nuestros clientes. Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y la facilidad de manejo. Esto se cumple en igual medida en nuestros televisores, DVD, vídeo, equipos de audio y accesorios. Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben proporcionar a nuestros clientes el mayor placer para la vista y el oído. Tampoco en el diseño nos hemos dejado distraer por tendencias y modas pasajeras. A n de cuentas, usted ha adquirido un dispositivo de alta calidad, del que podrá disfrutar durante mucho tiempo sin cansarse de él. Volumen de suministro Loewe AirSpeaker ID, nº de ref. 51205-B/L00

• Cable de alimentación de red

• Manual de instrucciones Accesorios

• Incrustaciones en diferentes colores - por favor póngase en contac- to con su distribuidor Limpieza Limpie la superficie de aluminio con un paño suave y limpio, ligeramente humedecido (sin agentes limpiadores agresivos). Si fuera necesario, puede aspirar con sumo cuidado el polvo del tejido del altavoz utilizando un aspirador. Por su seguridad Por su propia seguridad y para evitar daños innecesarios a su disposi- tivo, lea y siga las siguientes instrucciones de seguridad. Uso conforme a las especicaciones y condiciones ambientales

• Este dispositivo ha sido diseñado exclusivamente para la reproduc- ción de señales de audio.

• Apague siempre el dispositivo antes de conectar o desconectar otros dispositivos.

• No deje funcionando el dispositivo sin estar usted presente. Desen- chufe el cable de red en caso de ausencias prolongadas. Proteja el dispositivo de ...

• agua, humedad, gotas y salpicaduras de agua, vapor

• golpes y cargas mecánicas

• campos magnéticos y eléctricos

• voltajes superiores a los indicados

• frío, calor, irradiación solar directa y fuertes cambios de tempera- tura

• tapas que impidan la entrada de aire

• manipulaciones en el interior del dispositivo No coloque sobre el dispositivo objetos llenos de líquido ni otros objetos. Mantenga el dispositivo en todo momento alejado de velas y otras fuentes de fuego a n de evitar la pro- pagación del fuego. Este dispositivo ha sido construido únicamente para ser utilizado en un entorno doméstico. Las prestaciones de garantía solamente cubren este uso previsto. La garantía comprende el uso del dispositivo conforme a las instrucciones. ATENCIÓN: a n de evitar descargas eléctricas, no abra nunca el dispositivo. En el interior de la carcasa no se encuentran piezas que puedan ser reparadas por el usuario. Sólo permita que un comercian- te especializado de Loewe realice los trabajos de reparación. Si ha trasladado el dispositivo de un ambiente frío a uno caliente, déjelo apagado durante aprox. una hora, ya que en caso contrario podría condensarse la humedad. Enciéndalo solamente cuando éste haya alcanzado la temperatura ambiente. De este modo, evitará graves daños en los componentes. Se debe tener fácil acceso al enchufe de red para poder desconectar el dispositivo de la red en cualquier momento. Por Sistema de alimentación IT de distribución con tensión entre fases de 230V. Volumen La música puede provocar daños auditivos. Evite un volumen extremo, en especial durante un tiempo prolongado. Información sobre el manual de instrucciones La información de este manual hace referencia al producto Loewe AirSpeaker ID. A menos que se indique lo contrario, las instrucciones hacen referencia a los elementos de mando del dispositivo. Los párrafos que comiencen con el símbolo ➠, indican información, consejos o requisitos importantes para un funcionamiento correcto. Los conceptos que aparezcan en el menú o impresos en el dispositivo, se indicaran con texto en negrita. En las descripciones de funcionamiento, los elementos de mando necesarios se indican a la izquierda del texto que contiene la instrucción de manejo.n Loewe AirSpeaker ID - 46 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar PolskiČeština

- 46 -Manual de instrucciones Colocación y conexiónConexión/desconexión Colocación

• Coloque el dispositivo en una base horizontal, fija y plana.

• No coloque el dispositivo en las proximidades de fuentes de calor potentes ni en lugares expuestos a la radiación solar directa.

• Si se coloca en un armario o estantería cerrada, deje como mínimo 2,5 cm de espacio libre alrededor del dispositivo para que el aire pueda circular libremente y no se produzca una acumulación térmica.

• Si se establece una tensión incorrecta pueden producirse daños en el dispositivo. Este dispositivo sólo se puede conectar con el cable de red a un suministro de corriente con la tensión y frecuencia indicadas en la placa de características.

• En caso de tormenta, desenchufe el cable de red. Las sobretensiones provocadas por un rayo pueden dañar el dispositivo.

• Si va a ausentarse una larga temporada, es aconsejable desenchufar el cable de red eléctrica.

• Coloque el cable de red de forma que no pueda dañarse. El cable de red no se debe doblar ni colocar sobre bordes afilados, tampoco se debe pisar ni exponer a productos químicos; este último punto también se debe aplicar a todo el equipo. Si el cable de red presenta daños en el aislamiento, puede provocar electrocución o riesgos de incendios.

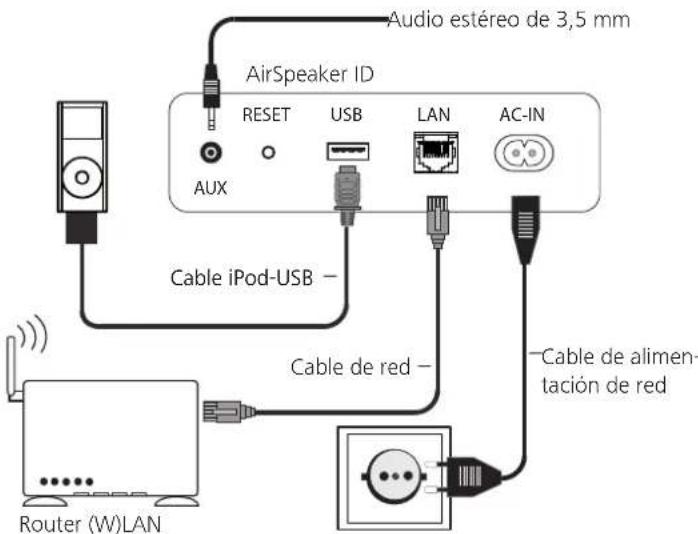

• Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del enchufe. En caso contrario, los cables del interior del enchufe podrían sufrir daños y provocar un cortocircuito al volver a ser conectado a la red. Conguraciones de ejemplo Conexión Conecte con el cable de red incluido en el volumen de suministro la clavija de red LAN

con una conexión de red (por ej., conmutador o router W(LAN)) con una conexión a internet. Puede conectar una fuente de audio externa a la toma AUX

. Em- plee un cable de audio (disponible en el comercio especializado) con un conector jack de 3,5 mm. Introduzca el cable de red en la toma de red AC-IN

y conéctelo con un enchufe de 220-240V 50/60 Hz. Conexión/desconexión ➠ Establezca primero todas las conexiones de cable como se descri- be en „Conexión“. En particular, el AirSpeaker ID debe estar conec- tado a la red alámbrica antes de la conexión, ya que, de lo contra- rio, buscará una conexión WLAN. Pulse brevemente el botón de encendido y apagado

del dispositivo. Se conectará el dispositivo. Se iluminará el indicador LED sobre el botón

de encendido/ apagado en color verde. Para desconectar el dispositivo de la red standby, pulse el botón de encendido y apagado en el dispositivo

durante 3 segundos. Se iluminará el indicador LED del botón de encendido y apagado en color naranja. ➠ En modo de red standby el AirSpeaker ID seguirá siendo "visible" el altavoz AirPLay, pero consumirá poca energía (página 51). Tras 30 minutos sin reproducción, el AirSpeaker ID cambia automática- mente al modo Stand-by de red. Para desconectar el dispositivo de la red standby, pulse el botón de encendido y apagado en el dispositivo

durante 5 segundos. Se iluminará el indicador LED sobre el botón de encendido/apagado en color rojo.

En modo standby no puede activarse el AirSpeaker ID de otros dispo- sitivos. sino que el botón de encendido y apagado

debe pulsarse de nuevo. El consumo de energía resulta mínimo (página 51). ➠ Desconecte el dispositivo en caso de ausencias prolongadas con el botón de encendido y apagado y retire el cable de red

- 47 -Manual de instruccionesPuesta en funcionamientoAjustes básicos Red En función de si ha conectado el dispositivo con cables (Ethernet, Powerline) o de forma inalámbrica (WLAN) a una red doméstica, se deberán realizar diferentes ajustes. ➠ Loewe recomienda utilizar una red por cable (Ethernet, Powerline) a fin de garantizar una alta estabilidad y calidad de la conexión de datos. Utilice la conexión inalámbrica solamente si no tiene otro recurso. Las conexiones inalámbricas pueden verse alteradas por influencias externas (por ej., hornos microondas) y ofrecen casi siempre una tasa de transferencia de datos baja. ➠ El dispositivo debe estar registrado en la misma red lógica que la fuente de audio (p.ej. iPad). Conecte el dispositivo, cuando haya realizado los pasos explicados en los capítulos "Colocación" y "Conexión". Red por cable Si dispone de un servidor DHCP en su red doméstica (por ej., un router DSL), no necesita hacer nada más, ya que todos los parámetros de red se ajustan automáticamente. Red inalámbrica - Página de conguración Si quiere instalar una red inalámbrica o si su red doméstica no cuenta con un servidor de DHCP, debe configurarse el AirSpeaker ID por medio de una conexión directa entre un PC y el AirSpeaker ID. Utilice por favor el cable de red incluido en el volumen de suministro para conectar el AirSpeaker ID con la conexión de red de su PC. ➠ Desde la conexión del AirSpeaker ID hasta que se establezca una conexión con el PC transcurrirán aprox. entre 2 y 3 minutos. ➠ Desde la conexión del AirSpeaker ID hasta que esté „visible“ en la WLAN transcurrirán aprox. 2 y 3 minutos. ➠ Cuando proceda, puede aparecer un mensaje en el PC que indica que sólo está disponible una red limitada. Una vez de que se haya inicializado completamente el AirSpeaker ID, introduzca esta dirección en el buscador de internet para consultar una página de configuración. 169.254.111.222. Ejemplo de una página de conguración Proceda después con los ajustes de red tal y como se explica en la página 48. AirSpeakerNetwork Setup Status SW UpdateCancel ApplySelect OptionAirSpeaker-FFF001 SSID Use DHCPDevice Name Si el AirSpeaker ID está conectado con una red doméstica con servidor de DHCP, podrá acceder a la página de configuración también desde un PC que tenga instalado Apple iTunes. Introduzca la línea de la dirección en el buscador de internet del PC: http://AirSpeaker ID-[xxxxxx].local/index.asp equivaliendo [xxxxxx] a los últimos seis caracteres de la dirección MAC. La dirección MAC la hallará en la placa de caracteristicas en la base del dispositivo. ➠ Si modifica el „Device Name“ manualmente, se modifica por ello también la dirección (véase arriba) mediante la cual puede acceder a la página de configuración del AirSpeaker ID. Anótese el „Devi- ce Name“ E modificado. La nueva dirección será: http://[nuevo nombre].local/index.aspn Loewe AirSpeaker ID - 48 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

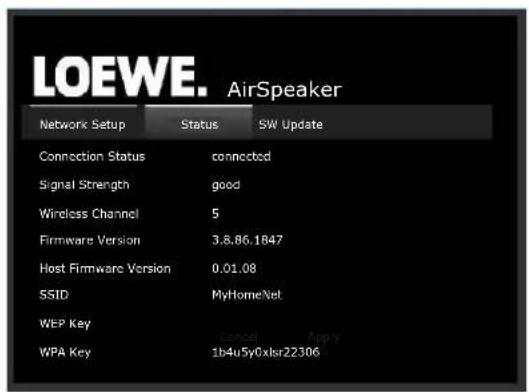

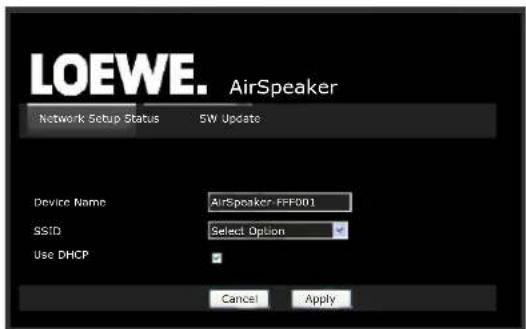

- 48 -Manual de instruccionesPuesta en funcionamientoAjustes básicos Ajustes de red Pueden realizarse los siguientes ajustes de red: Device Name El nombre con el que se ha identificado el dispositivo en la red puede ajustarse individualmente. SSID Seleccionar de una red inalámbrica o opción Configure Manual (configuración manual) Configure Manually Configuración manual de la red WLAN Manual SSID Introducir el nombre de red de la red inalámbrica deseada WPA Key Introducir la clave de red para la red WLAN seleccionada Use DHCP Seleccione esta opción (marca visible en la casilla), para que se ajusten los parámetros de red automáticamente desde el router WLAN.. SI desactiva esta opción, podrá ajustar todos los parámetros de red manualmente. Select Encryption Type Aquí puede ajustar el método del encriptado. No Encryption La conexión se establece sin encriptar (no recomendado) WEP La conexión se produce con el protocolo WEP (no recomendado) WPA La conexión se produce con el protocolo WPA WPA2 La conexión se produce con el protocolo WPA2 (recomendado) IP Address Dirección de IP asignada fijamente al dispositivo Máscara subred Máscara subred Máscara de la red doméstica (generalmente 255.255.255.0) Gateway Dirección de IP del Gateway Primary DNS Dirección IP del servidor de DNS primario Secondary DNS Dirección de IP el servidor de DNS secundario ➠ El encriptado conforme al estándar WEP ya no resulta seguro. Si es posible, utilice los estándares WPA o WPA2. Tome la configura- ción correspondiente de su router WLAN.. Puede acceder a una relación de los parámetros de red ajustados así como de la conexión de red con todos los detalles técnicos desde la página Estado. Elementos de indicación Los elementos de indicación de las teclas del dispositivo muestran los distintos estados operativos. AirSpeakerNetwork Setup StatusCancel ApplyConnection StatusSignal StrengthWireless ChannelFirmware VersionHost Firmware Version SSID WEP KeyWPA Keyconnected good

Función Tecla Tecla S Tecla - Tecla + Standby rojo Standby de la red naranja ON verde Se inicia la red /problemas con la red verde parpadea en color amarillo Búsqueda de AirPlay parpadea en color violeta Modo AirPlay verde violeta Modo AUX verde verde Modo UBS verde azul Volumen más/ menos blanco blanco Volumen silenciado parpadea en color blanco parpadea en color blanco Actualización de software inicializar parpadea en color blanco o naranja parpadea en color blanco parpadea en color blanco Inalámbrica de actualización de software naranja parpadea en color blanco parpadea en color blanco parpadea en color blanco Actualización de software Contoller verde parpadea en color blanco parpadea en color blanco parpadea en color blanco Error durante la actualización de software parpadea en color naranja Error de dispositivo parpadea en color rojo Actualización de software Puede descargar de Internet en caso necesario las actualizaciones de software de su dispositivo. ➠ Para actualizar el software el AirSpeaker ID deberá estar conectado por cable con la red. ➠ Durante el proceso de actualización no se puede desconectar del equipo la alimentación de corriente bajo ningún concepto. Abra la Conguration Page tal y como se explica en página 47. Seleccione la pestaña SW update. Con la función Update se iniciará el proceso de actua- lización. La indicación de la tecla S se ilumina en color naranja. Este proceso puede durar, en función de la velocidad de la conexión de internet, hasta 30 min. Al completarse con éxito la actualización, el equipo se reiniciará.. ➠ Puede descargar una versión actual del manual de instrucciones como archivo PDF en la página web de Loewe: http://support. loewe.tv/de – Biblioteca de manuales de instrucciones Se reco- mienda sobre todo tras una actualización de software.n Loewe AirSpeaker ID - 49 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

- 49 -Manual de instruccionesManejoReproducción AirPlay reproducción Puede reproducir con el Loewe AirSpeaker ID señales de audio de modo inalámbrico de un dispositivo de red Apple. Encontrará una lista de los Loewe AirSpeaker ID compatibles en página 51. ➠ El dispositivo de Apple debe llevar instalado un sistema operativo de la versión 4.2.1 o más actual.Pulsar la tecla S varias veces hasta que aparezca la LED violeta.Inicie la reproducción de audio del dispositivo de Apple.Pulse el símbolo (suele estar junto al regulador del volumen de la aplicación en marcha en la pantalla tác-til del dispositivo de Apple) y seleccione como medio de reproducción el Loewe AirSpeaker ID..Ajustar volumen - Aplicación del dispositivo de AppleAjustar volumen - teclas +/-

en el AirSpeaker ID. Reproducción de fuentes de audio externas Puede reproducir con Loewe AirSpeaker ID una fuente de audio externa analógicaLa fuente debe conectarse en la clavija jack de 3,5 mm AUX

en la parte posterior del dispositivo.Pulsar la tecla S varias veces hasta que aparezca la LED verde.Inicie la reproducción de la fuente de audio conectada.Ajustar volumen - teclas +/-

en el AirSpeaker ID.➠ Ajuste el volumen de su fuente de audio a su valor máximo y seleccione después con las teclas +/-

en el AirSpeaker ID el volumen deseado para evitar interferencias molestas

➠ Desconecte su dispositivo de Apple de la conexión USB del AirS- peaker ID, mientras utilice la conexión AUX

como fuente de audio para evitar interferencias molestas. Manejo del iPod Puede conectar el AirSpeaker ID a su dispositivo de Apple y disfrutar de su música con la máxima calidad. Cuando se conecta el AirSpeaker ID, ese carga la batería del dispositivo de Apple conectado. Encontrará una lista de los modeos de Apple compatibles con AirSpeaker ID en página 51. Conexión del iPod Conecte su dispositivo de Apple a través del cable iPod-USB con la clavija de USB

del dispositivo. Reproducción de audio en el iPod Pulsar la tecla S varias veces hasta que aparezca la LED azul.Inicie la reproducción en el dispositivo de Apple conectado.Si utiliza el accesorio del mando a distancia disponible Loewe Assist AirSpeaker ID, podrá controlar las fun-ciones básicas de su dispositivo Apple también desde aquí. Consulte para ello en el manual de instrucciones del mando a distancia.Ajustar volumen - Aplicación del dispositivo de AppleAjustar volumen - teclas +/-

en el AirSpeaker ID.➠ En función de la versión de software, es posible que no se pueda emplear su dispositivo de Apple a través de AirSpeaker ID. Se recomienda actualizar el software de su dispositivo Apple a la versión más actual. ➠ La compatibilidad con su dispositivo de Apple puede variar en función del modelo. Para ver los dispositivos de Apple admitidos, consulte página 51.➠ En función del dispositivo de Apple pueden producirse averías. ➠ Desconecte el dispositivo de Apple del AirSpeaker ID, cuando ya no se acceda al mismo.n Loewe AirSpeaker ID - 50 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

- 50 -Manual de instruccionesSolución de problemas Solución de problemas Problema Posible causa Solución No funciona. No se ha conectado el cable de alimentación. Conecte el cable de alimentación en un enchufe de 230V 50 Hz. Sin sonido. Conexión incorrecta del cable de entrada. Conecte el cable correctamente (página 52). Si con- tinúa el problema, puede que el cable esté defectuoso. El volumen está al mínimo. Suba el volumen. El sonido está silenciado. Pulse o V+ en el mando a distancia para volver a activar la salida de audio y ajuste el nivel de volumen. El dispositivo no funciona correcta- mente. Desenchufe el cable de red del enchufe y vuelva a conectarlo después de unos 90 segundos. Pulse la tecla Reset

durante > 10 segundos para res- tablecer los ajustes de fábrica . Desconecte el dispositivo durante 90 segundos de la red eléctrica. A continuación vuelva a realizar los ajustes básicos.. Interrupciones de sonido durante la reproducción de AirPlay Si procede, envíe otros dispositivos de su en- torno al mismo canal de radio. Conecte el AirSpeaker ID con una red de cable o ajuste en su router WLAN un canal de radio libre. El mando a distancia no funciona correctamente. Las pilas del mando a distancia están gastadas. Sustitúyalas por otras nuevas. El PC no puede realizar la conexión con el AirSpeaker ID. Revise para ver si iTunes de Apple se instala en el PC. La reproducción del iPod se detiene y se reproduce otro título. Está activada la función "Shake to Shuffle". Desactive en el iPod esta función.n Loewe AirSpeaker ID - 51 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština Protección del medio ambiente Embalaje y caja Para la eliminación del embalaje hemos abonado un importe, de acuerdo con las legislaciones nacionales, a la gestora de residuos en- cargada de recoger estos embalajes en los comercios especializados. El equipo Atención: la Directiva europea 2002/96/CE regula la retirada, el tratamiento y el aprovechamiento de los aparatos electrónicos usados. Por ello, los aparatos electrónicos usados deben des- echarse por separado. Le rogamos que no deposite este dispositivo en la basura doméstica corriente. Puede depositar su dispositivo usado de forma gratuita en los puntos de recogida autorizados o bien entregarlo en su comercio especializado al comprar un nuevo dispositivo similar. Para más detalles sobre la recogida (también en el caso de países no pertene- cientes a la UE), consulte a las autoridades locales. Pilas del mando a distancia Las baterías del equipamiento inicial no contienen sustancias nocivas como cadmio, plomo y mercurio. Conforme a las disposiciones sobre pilas, estas no se podrán eliminar en la basura convencional. Elimine las pilas usadas en los contenedores de recogida gratuitos dispuestos en los comercios. En los comercios especia- lizados, encontrará también un contenedor de recogida para pilas usadas. Aviso legal Loewe Opta GmbH es una sociedad anónima según las leyes alemanas con sede en Kronach. Industriestraße 11, 96317 Kronach (Alemania) Teléfono: +49 9261 99-500 Fax: +49 9261 99-515 Correo electrónico: ccc@loewe.de Registro mercantil: Juzgado Municipal de Coburg, n.º HRB 42243 N.º de identificación fiscal: DE 193216550 N.º de registro RAEE: DE 41359413 Fecha de redacción 12/12. 5. edición © Loewe Opta GmbH, Kronach Reservados todos los derechos, incluidos los referentes a la traducción. Pueden llevarse a cabo modificaciones de diseño y datos técnicos sin previo aviso.

Manual de instrucciones Derechos de marca Declaración de conformidad Derechos de marca "Made for iPod" y "Made for iPhone" significan que un accesorio elec- trónico se ha construido especialmente para su conexión al iPod o al iPhone y que el desarrollador de tal dispositivo certifica que cumple las normas de rendimiento de Apple. Apple no se responsabiliza de ningún modo por la utilidad de este dispositivo ni por la conformidad con los estándares de seguridad y de supresión de interferencias. iPod e iPhone son marcas registradas de Apple Inc. en EE.UU. y otros países. El dispositivo lleva la marca CE y cumple con todas las directivas exigidas por la UE. La declaración de conformidad completa forma parte del am- plio manual de instrucciones que podrá descargar de nuestra homepage. Declaración de conformidad Este equipo cumple con los requisitos esenciales así como con otras disposiciones de la Directiva 1999/5/ CE. Puede operar en todos los países de la UE y adicionalmente en Islandia, Noruega y Suiza. En Francia e Italia, su uso está permitido únicamente en espacios interiores.n Loewe AirSpeaker ID - 53 - Deutsch English Français Italiano Español Nederlands PortuguêsMagyar Polski Čeština

AUX - Entrada estéreo para cha jack 3,5 mm
