GEBRUIKSAANWIJZING EL Range 10x42 W B Swarovski

Het verheugt ons dat u dit product van de firma SWAROVSKI OPTIK hebt gekozen. Mocht u vragen hebben, raadpleeg dan a.u.b. uw vakhandelaar of neem via WWW.SWAROVSKIOPTIK.COM direct met ons contact op.

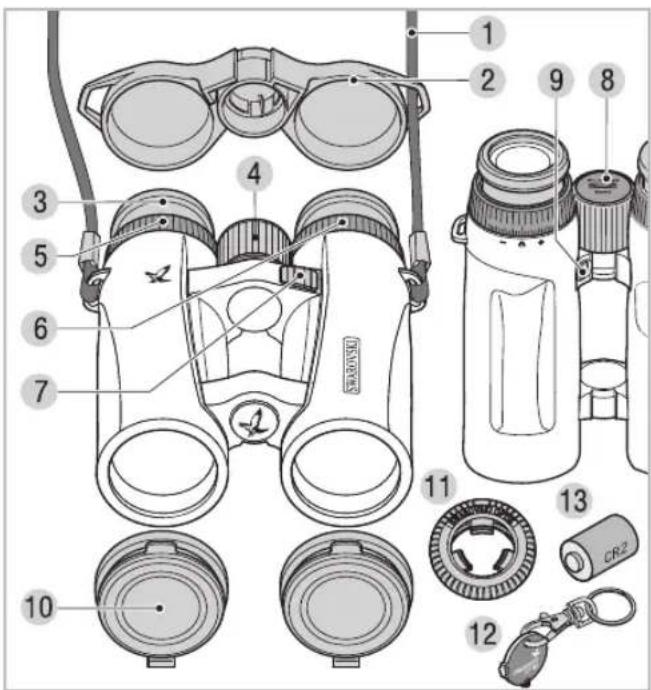

1. Overzicht

10 Objectiefbeschermkap

4 Scherpstelwieltje

11 Snap Shot Adapter

Dit symbool duidt aan, dat dit product volgens de WEEE-richtlijn (richtlijn voor oude elektrische en elektronische apparaten) en nationale wetten niet via het huisvuil mag worden afgevoerd.

Dit product moet bij een daarvoor bestemde inzamellocatie worden afgegeven. Informatie over inzamel- locaties voor afgedankte apparatuur krijgt u bij de daarvoor verantwoordelijke gemeentelijke instellingen of een bevoegde locatie voor de afvoer van afgedankte elektrische en elektronische apparaten.

De correcte afvoer van dit product dient ter bescherming van het milieu en verhindert mogelijke schade voor het milieu en de menselijke gezondheid, die door een ondeskundige behandeling van het product kan optreden.

2. Voor uw eigen veiligheid!

2.1.WAARSCHUWING!

Het apparaat voldoet aan de voorschriften voor laserklasse 1 van de geldige normen EN 60825-1 resp. IEC 60825-1 resp. FDA21CFR 1040.10 en 1040.11 met uitzondering van afwijkingen op grond van Laser Notice No. 50, Juni 24, 2007. Daarom is het apparaat veilig voor het oog en kan naar wens worden ingezet, toch mag het apparaat niet direct op personen worden gericht.

2.2. Algemene aanwijzingen

De behuizing mag in geen geval door niet geautoriseerd personeel worden geopend!

Richt het instrument nooit van dichtbij op personen.

NI

Kijk nooit met het instrument in de zon! Dit leidt tot oogletsel!

Kijk nooit door het instrument terwijl u loopt! U zou obstakels over het hoofd kunnen zien!

Bescherm uw instrument a.u.b. tegen stoten.

Reparaties mogen alleen door geautoriseerde werkplaatsen worden uitgevoerd.

3. Ingebruikname van het apparaat

De batterij is al in het batterijvak aangebracht. De verrekijker is onmiddellijk klaar voor gebruik. Breng de volgende instellingen aan, voordat u het apparaat inschakelt:

3.1. Instelling van de draaidoppen

In principe kunt u kiezen tussen vier verschillende instellingsposities met verschillende afstanden van het oog tot de lens. De optimale afstand kunt u naar wens instellen.

Pos. A: Uitgangspositie zonder bril: draai hiervoor de draaidoppen naar links volledig uit.

Pos. B: Uitgangspositie met bril: draai beide draaidoppen naar rechts volledig in.

Pos. C en D: Alternatieve posities resp. tussenstanden voor brildragers en niet-brildragers.

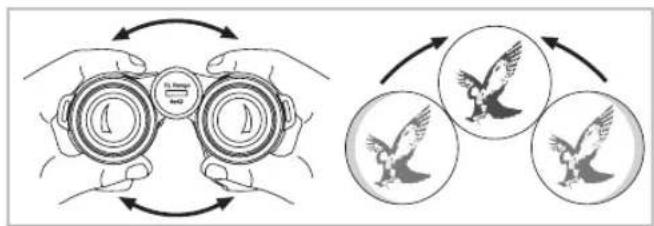

3.2. Instelling van de oogafstand

Om een enkel rond beeld te zien, knikt u beide verrekijkerhelften zo ver, tot er geen storende schaduwen meer optreden.


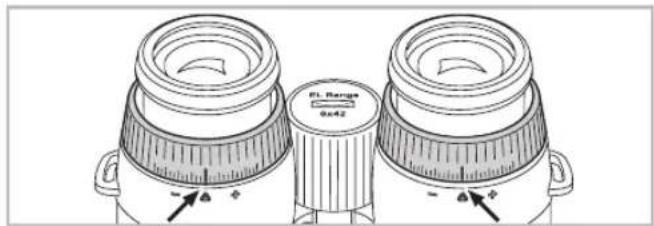

3.3. Gebruik bij hetzelfde gezichtsvermogen van beide ogen

a. Trek de linker en rechter dioptrie-instelring naar buiten en draai deze tot de lange ribbel op de dioptrieschaal overeen-

PL Range 0x42

komt met de kleine driehoek op de onderkant van het apparaat.

b. Druk de dioptrie-instelring daarna weer naar binnen.

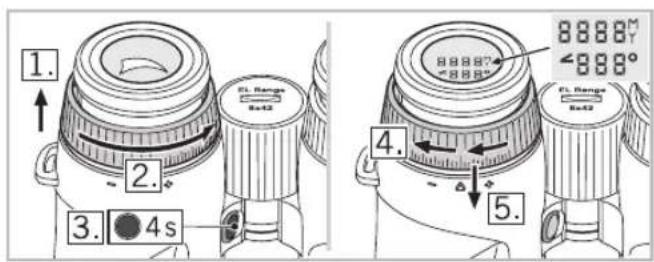

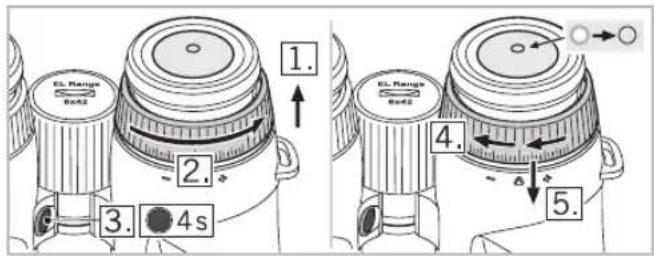

3.4. Dioptriecorrectie

Om de optimale beeldkwaliteit te bereiken, moet het eventueel verschillende gezichtsvermogen tussen het linker- en de rechteroog worden opgeheven.

1. 2. 3. 4s Pl Range 8x42 88887 88887 88887 5.

1. Trek eerst de linker dioptrie-instelring naar buiten.
2. Draai de dioptrie-instelring tegen de wijzers van de klok in tot op het eind.
3. Houd de modustoets 4 seconden ingedrukt. U komt in een modus waarin u de dioptriecorrectie kunt instellen (het display blijft 30 seconden verlicht). Om deze modus voortijdig te verlaten, drukt u opnieuw op de meet-toets of modustoets.

4. Kijk nu met uw linkeroog door het linker oculair op het display en draai de dioptrie-instelring langzaam in de richting van de wijzers van de klok tot het display scherp lijkt.

5. Schuif de dioptrie-instelring daarna weer naar binnen.

6. Herhaal de stappen 1 tot en met 5 met de rechter dioptrieinstelring om de optimale beeldscherpte voor het rechteroog (peilcirkel) in te stellen.

El. Range 0x42 1. 2. 3. 4s 4. 5. El. Range 0x42

TIP:

Door de nauwkeurige instelling van de draaidoppen en de oogafstand wordt het optimale gezichtscomfort van het display bereikt (zie hoofdstuk 3.1., 3.2.).

PRAKTISCHE TIP:

De instelling van de peilcirkel resp. van de afstandsweergave kunt u ook comfortabel zonder doelobject uitvoeren. Zet de verrekijker op een tafel of bekijk een dichtbij aanwezig donker voorwerp. Door de afzonderlijke instellingsmogelijkheid van beide dioptrieposities bereikt u de best mogelijke scherpte, omdat uw oog niet door een geviseerd doelobject is afgeleid.

3.5. Instelling van de beeldscherpte

Door aan het scherpstelwieltje te draaien, kunt u elk object scherp afstellen, van de kortste instelafstand (zie het technische gegevensblad) tot oneindig. Bij oneindig wijst de brede ribbel van het scherpstelwieltje naar boven.

NL

4. Bediening

4.1. Afzonderlijke meting

O 458M

Door de meettoets kort in te drukken, verschijnt de peilcirkell. Nadat de toets is losgelaten, wordt de gemeten afstand in het display weergegeven. Om oogveiligheidsredenen kan een volgende meting pas na ca. 2 seconden plaatsvinden. Tijdens deze veiligheidspauze verschijnt een bewegend minsymbool op het display. De meting is bezig.

4.2. Scanmodus

132M

Bewegende doelen worden in de scanmodus continu gemeten. Het apparaat schakelt automatisch in de scanmodus, als de meettoets langer dan 3 seconden wordt ingedrukt. Zo lang de meettoets blijft ingedrukt (max. 120 sec), worden in de scanmodus metingen uitgevoerd. De maximale reikwijdte in de scanmodus bedraagt tot ca. 1.000 m.

Als de meetknop 5 seconden niet wordt ingedrukt, schakelt het display automatisch uit.

5. Menubeheer

5.1. Display

O 1 2 M 5 4 ∠ 3 6

1. Peilcirkel
2. Weergave van de afstandsmeetwaarde in yard of meter (4-cijferig).
3. Weergave van de hoek-meetwaarde in graden

of van de gecorrigeerde schootsafstand

1. Hoeksymbool
2. Weergave yard (Y) of meter (M)
3. Gradensymbool (°)

5.2. Extra functies en programma's

De volgende programma's (P) staan tot uw beschikking:

P1 Afzonderlijke intensiteitsinstelling
P2 Weergave van de tweede displayregel:

• Weergave van de hoek in graden
• P2 uit (geen weergave)
• Gecorrigeerde ballistische schietafstand (afhankelijk van de hoek)

P3 Omschakeling meter / yard
P4 Automatische intensiteitsaanpassing (aan/uit)

Fabriekinstellingen:

• P1: Stand 3
• P2: uit
• P3: meter
• P4: aan

Keuze van de programma's:

Houd de modustoets 2 seconden ingedrukt. U komt hierdoor in het hoofdmenu: Met de meet-toets kiest u nu de gewenste instelling in het betreffende programma.

Door kort op de modustoets te drukken, komt u bij het volgende menupunt. Als u 5 seconden lang geen toets gebruikt, verlaat u automatisch het menu en gaat u naar de meetmodus. Uw instellingen worden automatisch opgeslagen.

Gedetailleerde informatie over het menubeheer vindt u in het technische gegevensblad.

OPMERKING:

Na een vervanging van de batterij blijven de instellingen opgeslagen.

NI

5.3. Intensiteitsinstelling display (P1, P4)

Selecteer vervolgens in P1 – individuele intensiteitsinstelling – eerst de gewenste intensiteitstand van het display. U kunt uit vijf standen kiezen.

Leg nu in P4 vast of de automatische intensiteitsaanpassing in- of uitgeschakeld is.

• Aan: de verrekijker regelt de lichtsterkte van het display automatisch, op basis van de door u geselecteerde intensiteitstand.
• Uit: het display wordt constant verlicht op de door u geselecteerde intensiteitstand.

5.4. Hoekprogramma's (P2)

Bij elke afstandsmeting kunt u bovendien de hoek van de verrekijker tot de horizon laten weergeven. Verder kan op grond van de hoekpositie ook de gecorrigeerde schietafstand worden weergegeven.

Instelling hoekmeting

In de onderste regel in het display kan ofwel

• de hoek
• ofwel geen extra informatie
- ofwel de gecorrigeerde schietafstand worden aangegeven.

Displayweergave met hoekmeting

Displayweergave zonder hoekmeting

O 8 450M 3 334°

Displayweergave met gecorrigeerde schietafstand

SWAROAIM (gecorrigeerde ballistische schietafstand)

Bij het schieten onder een bepaalde hoek werkt de aantrek- kingskracht van de aarde niet zo lang als bij het horizontale schot. Daaruit resulteert een vlakkere kogelbaan en dus een verplaatsing van het raakpunt.

Een uitgebreide omschrijving vindt u op

WWW.SWAROVSKIOPTIK.COM.

5.5. Instelling yard / meter (P3)

De verrekijker kan de gemeten afstand in yard of meter weergeven. U kiest door kort op de meettoets in het menu P3 te drukken. De hier geselecteerde eenheid geldt ook voor de gecorrigeerde ballistische schietafstand.

6. Toebehoren

6.1. Montagehandleiding van de objectiefbeschermkap

Gedetailleerde informatie met betrekking tot de toebehoren vindt u op WWW.SWAROVSKIOPTIK.COM.

NL N

7. Algemene aanwijzingen

7.1. Bereik

Het maximale meetbereik wordt beïnvloed door de volgende factoren:

	Bereik groter Bereik kleiner
Kleur doelobject	Licht Donker
Oppervlak	Glanzend Mat
Hoek tot het doelobject	Rechte hoek Scherp
Objectgrootte	Groot Klein
Zonlicht	Weinig (bewolkt) Veel (zonneschijn)
Atmosferische omstandigheden	Helder Nevelig
Objectstructuur	Homogeen (huismuur) Niet homogeen (struikgewas, boom)

7.2. Seriennummer

Het seriennummer van uw verrekijker vindt u onder de rechter dioptrie-instelring. Om dit af te lezen, trekt u de dioptrie-instelring naar buiten.

7.3. Vervanging van de batterij

Controle van de laadtoestand van de batterij. Een lage batterijtoestand wordt gesignaleerd door de knipperende peilcirkel bij het inschakelen van het apparaat. Nadat de knipperende peilcirkel de eerste keer is verschenen, zijn er nog ca. 100 metingen mogelijk.

Vervanging van de batterij

• Open het batterijvakdeksel in scherpstelwieltje met behulp van de meegeleverde muntsleutel. Verwijder de lege batterij.
• Breng er nu de nieuwe CR 2-batterij aan met de polen aan de juiste kant. Gebruik enkel niet leeglopen-de batterijen.

Waarschuwing: Geen accu's gebruiken!

- Schroef ten slotte het batterijdeksel er weer op.

Batterijen

Batterijen mogen niet in het huisvuil worden weggegooid, maar u bent wettelijk verplicht gebruikte batterijen weer in te leveren. U kunt de batterijen na het gebruik kosteloos in uw onmiddellijke omgeving (bijv. in de winkel of een gemeentelijke inzamellocatie) teruggeven. Batterijen zijn gemerkt met een doorgekruiste vuilcontainer en het chemische symbool voor schadelijke stoffen, namelijk „Cd“ voor cadmium, „Hg“ voor kwik en „Pb“ voor lood.

Bescherm samen met ons de natuur tegen schadelijke belastingen voor het milieu.

NLN

7.4. Probleemoplossing en displayweergave

Probleem Oorzaak Oplossing
Bij observaties zijn er schaduwen aan de rand van het gezichtsveld (vignettering).	De stand van de oogkappen komt niet overeen met het juiste gebruik met of zonder bril.	Brildragers draaien de oogkappen helemaal naar beneden.Bij gebruik zonder bril wordt de oogdop op de gewenste positie naar buiten gedraaid (zie hoofdstuk 3.1.).
Bij de afstandsmeting verschijnt de aan-duiding „----“.	1. Het meetbereik is overschreden.2. De mate van reflectie van het object is ontoereikend.3. Doel niet in scherp in beeld.	1. Zie hoofdstuk 4.2. Zie hoofdstuk 7.1.3. Zie hoofdstuk 3.5.
Bij de afstandsmeting verschijnt de aan-duiding „co“	1. De meetafstand ligt te laag meetbereik is onderschreden.2. De objectieflens is vuil.	1. Zie technische gegevens2. Maak de objectief-lens schoon.
De peilcirkel knippert bij het inschakelen.	De capaciteit van de batterij is laag.	Er zijn nog ca. 100 metingen mogelijk.Batterij vervangen of deze kort verwarmen.
Display, peilcirkel, doelobject zijn niet gelijktijdig scherp.	De dioptrie-instelling is niet optimaal.	Zie hoofdstuk 3.4.
Op het display verschijnt „Err“	Storing in de elektronica	Meetknop opnieuw indrukken. Wanneer het display permanent „Err“ aangeeft, raden wij u aan contact op te nemen met de klantenservice van SWAROVSKI OPTIK.

8. Reiniging en onderhoud

8.1. Reinigingsdoekje

Met dit speciale doekje van microvezels kunt u zelfs de meest gevoelige glazen oppervlakken reinigen. Het is geschikt voor objectieven, oculairen en brillen. Houd het reinigingsdoekje schoon, omdat vuil het oppervlak van de lens kan beschadigen. Als het doekje vuil is, kunt u het in een handwarm zeepsopje wassen en in de buitenlucht laten drogen. Gebruik het uitsluitend voor het reinigen van glazen oppervlakken!

8.2. Reiniging

Wij hebben alle elementen en oppervlakken zo geconcipieerd dat ze eenvoudig te reinigen zijn.

Om de optische briljantie van uw verrekijker duurzaam te waarborgen, moet u de glazen oppervlakken vrij van vuil, olie en vet houden. Verwijder voor het reinigen van de optiek eerst de grovere deeltjes met een speciaal kwastje voor optische instrumenten. Voor een hierop volgende grondige reiniging is het raadzaam een beetje op de optiek te ademen en dan met het reinigingsdoekje te reinigen.

De behuizing onderhoudt u het beste met een zacht, vochtig poetsdoekje (gebruik niet het reinigingsdoekje voor de optiek).

Bij sterke verontreiniging (bijv. zand) kan de oogklep er compleet afgeschroefd worden zodat het oculair eenvoudig kan worden schoongemaakt.

NL NI

8.3. Bewaren

De verrekijker bewaart u het beste in de tas op een goed geventileerde plaats.

SLCAGEL

Als de verrekijker nat is, moet hij eerst gedroogd worden.

In tropische gebieden of in regio's met een hoge luchtvochtigheid is de beste bewaarplaats een luchtdichte zak of doos met een vochtabsorberend middel (bijv. silicagel).

9. Levering

EL Range

2x batterij (CR2)

Oculairbeschermkap

Objectiefbeschermkap

Comfortdraagriem

Snap Shot Adapter

Muntsleutel

Schoonmaakdoek

Field Bag

Gebruiksaanwijzing, technische gegevens

Beknopte handleiding

EL Range DVD

10. conformiteit

Het apparaat voldoet aan de richtlijnen 2002/95/EG voor de beperking op het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur, 2002/96/EG voor afgedankte elektrische en elektronische apparaten en 2004/108/EG voor elektromagnetische verdraagzaamheid.

FCC Compliance-verklaring

Dit apparaat is gestest en voldoet aan de beperkingen voor een digitale apparatuur van klasse B, uit hoofde van deel 15 van de FCC-regels. Deze beperkingen zijn bedacht om voor een redelijke bescherming tegen schadelijke interferentie bij installatie binnenshuis te zorgen. Dit apparaat genereert, gebruikt en kan radio-frequentie energie uitstralen en, indien het niet overeenkomstig de aanwijzingen geïnstalleerd en gebruikt wordt, kan het schadelijke interferentie bij radiocommunicatie veroorzaken. Er bestaat evenwel geen garantie dat zich bij bepaalde installaties geen interferentie zal voordoen. Als dit apparaat schadelijke interferentie bij radio -of televisie-ontvangst veroorzaakt, die kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aanbevolen de interferentie te corrigeren door een van de volgende maatregelen te treffen:

• Herorienteer of verplaats de ontvangende antenne.
- Vergroot de afstand tussen het apparaat en de ontvanger.
- Raadpleeg de dealer of een ervaren radio/TV-tec voor hulp.

SWAROVSKI OPTIK KG is niet verantwoordelijk voor radio -of televisie-ontvangst die het resultaat is van ongeautoriseerde wijzigingen in dit apparaat of de vervanging dan wel toevoeging van andere dan door SWAROVSKI OPTIK KG bepaalde verbindingssnoeren en apparaten. De correctie van door ongeautoriseerde wijziging, vervanging of toevoeging veroorzaakte interferentie is verantwoordelijkheid van de gebruiker.

Alle gegevens zijn typische waarden.

Wijzigingen in uitvoering en levering alsmede drukfouten voorbehouden.

BA-697-01, 08/2012

SVST

Met dit product van SWAROVSKI OPTIK heeft u een kwaliteitsproduct van uitstekende waarde gekocht, waarvoor wij een wereldwijd geldige garantie van 10 jaren voor de verrekijker resp. 2 jaren voor de elektronica vanaf aankoop volgens de volgende condities verlenen:

Bij het optreden van materiaal- en/of fabricagefouten dragen wij voor de complete looptijd van de garantie de materiaalkosten, waarbij wij ons het recht voorbehouden het instrument of het defecte onderdeel naar eigen goeddunken te repareren of te vervangen. Gedurende de eerste vijf jaar dragen wij ook de arbeidskosten.

Door de garantie wordt de wettelijke vrijwaringplicht niet beperkt.

Bij wijziging van het productengamma behouden wij ons het recht voor defecte instrumenten te repareren of door gelijkwaardige te vervangen.

In verband met het functieprincipe en de specifieke bouwwijze van optronische instrumenten bestaat volgende speciale regeling: Alle instrumenten worden door ons, voorzover functioneel vereist, bedrijfsklaar met erin gelegde of bijgevoegde merkbatterijen geleverd. Voor deze batterijen kunnen wij ons niet aansprakelijk stellen; geldig zijn de garantiebepalingen van de betreffende fabrikanten die zelf over garantievergoeding – vooral bij schade door leeggelopen batterijen – beslissen.

De garantie geldt niet bij reparaties door een niet door ons geautoriseerde servicedienst en bij schade die door onvakkundig gebruik veroorzaakt is; evenmin voor directe of indirecte schade die door defecten aan het instrument is ontstaan. Bovendien zijn van de garantie alle uitruslingsonderdelen uitgesloten die aan natuurlijke slijtage onderhevig zijn, zoals oogkleppen, draagriemen, houders, ommantelingen, enz.

De garantie is alleen geldig, als dit garantie-/servicedocument op de dag van aankoop door de vakhandelaar zoals voorgeschreven van datum, stempel en handtekening is voorzien.

Overhandig in een garantiegeval en voor de uitvoering van service- en/ of reparatiewerkzaamheden het instrument a.u.b. samen met dit garantie-/servicedocument aan uw SWAROVSKI OPTIK vakhandelaar of stuur het franco thuis direct naar ons adres. Instrumenten zonder dit garantie-/servicedocument worden principieel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel is onze keuze), vindt in geval van een garantiereparatie gratis, anders tegen verrekening van kosten plaats. Bij verzending naar het buitenland gaan eventuele buitenlandse douane- resp. belastingheffingen ten laste van de ontvanger.

Deze garantie wordt door SWAROVSKI OPTIK KG, Absam, Oostenrijk, verleend. De bevoegde rechtbank is Innsbruck, geldig is Oostenrijks recht.

Indien in sommige landen andere garanties/vrijwaringen (wettelijke of vrijwillige) toegezegd zijn, moet hieraan door de betreffende importeur resp. vakhandelaar worden voldaan. SWAROVSKI OPTIK KG, Absam, Oostenrijk, kan hiervoor alleen opkomen, voorzover hiertoe een wettelijke plicht bestaat.
