BRUKSANVISNING EL Range 10x42 W B Swarovski

Det glädjer oss, att du valt en produkt från SWAROVSKI OPTIK. Har du frågor, kan du vända dig till din återförsäljare eller ta kontakt med oss direkt via WWW.SWAROVSKIOPTIK.COM.

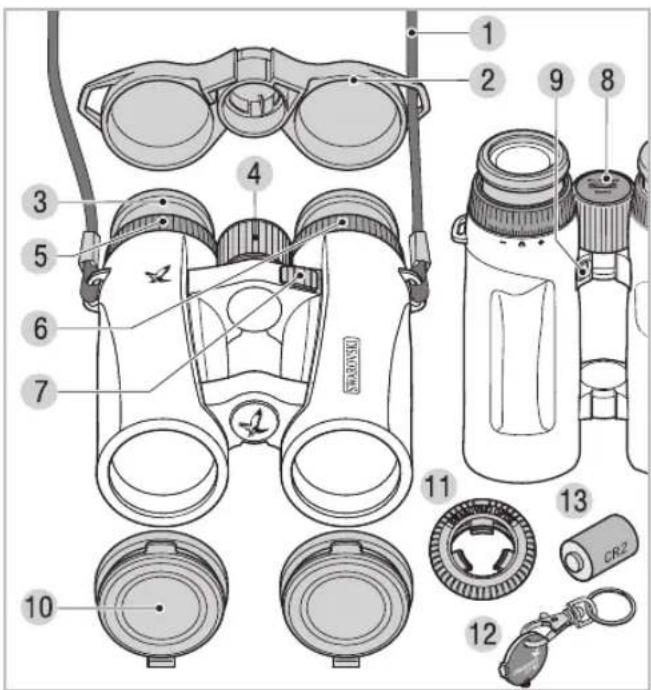

1. Översikt

1 Komfortbärrem
2 Okularskydd
3 Vridbara ögonmusslor
4 Fokuseringshjul
5 Dioptriinställning höger
6 Dioptriinställning vänster
7 Mätknapp

8 Lock till batterifacket
9 Lägesknapp
10 Objektivskydd
11 Snap Shot Adapter
12 Pollettöppnare
13 Reservbatteri

Aktuella tillbehör hittar du på WWW.SWAROVSKIOPTIK.COM.

WEEE/ElektroG

Denna symbol visar att denna produkt enligt WEEE-riktlinjerna (riktlinjer om gamla el- och elektronikprodukter) och nationella lagar inte får slängas bland hushållssoporna.

Denna produkt måste lämnas in till ett därför avsett insamlingsställe. Information om insamling av gamla apparater kan erhållas från lokala kommunala inrättningar eller en auktoriserad station för omhändertagande av gamla el- och elektronikapparater.

Ett korrekt omhändertagande av denna produkt tjänar till att värna miljön och skyddar miljön och den mänskliga hälsan mot skador, vilka kan uppstå till följd av ett felaktigt omhändertagande av produkten.

2. Säkerhetsföreskrifter!

2.1. WARNING!

Detta laserverktyg uppfyller föreskrifterna för laserklass 1 enligt de gällande standarderna EN 60825-1 resp. IEC 60825-1 resp. FDA21CFR 1040.10 och 1040.11 utom i fråga om avvikelser enligt Laser Notice nr 50 daterad 24 juni 2007 från CDRH (USA). I enlighet härmed är apparaten ögonsäker och kan användas på valfritt sätt, men får inte riktas direkt mot människor.

2.2. Allmänna anvisningar

Huset far endast oppnas av en auktoriserad person!

Rikta aldrig instrumentet mot personer som befinner sig på kort avstand fran dig.

SVS

Titta aldrig direkt mot solen med instrumentet! Dina ogon kan ta skada!

3. Första användningen

Batteriet är redan inlagt i batterifacket. Kikaren kan användas omedelbart. Innan den sätts på skall följande inställningar göras:

3.1. Inställning av de vridbara ögonmusslorna

Det finns som standard fyra inställningslägen med olika avständ från ögat till linsen. Det optimala avståndet kan du ställa in individuellt.

Pos. A: Utgångsposition utan glasögon: Vrid härtill moturs för att helt dra ut ögonmusslorna.

Pos. B: Utgångsposition med glasögon: Vrid båda vridögonmusslorna medurs in till sina anslag.

Pos. C och D: Alternativa positioner eller mellanlägen för användare både med och utan glasögon.

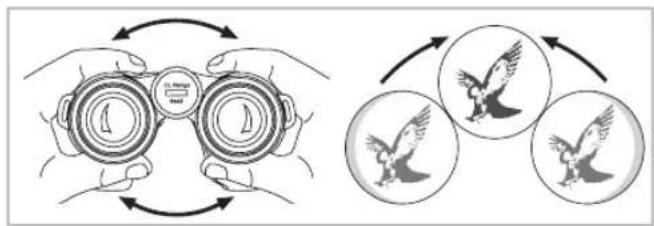

3.2. Inställning av avståndet mellan ögonen

För att se en enda rund bild, vrid båda kikarhalvorna tills inga störande skuggor är synliga.

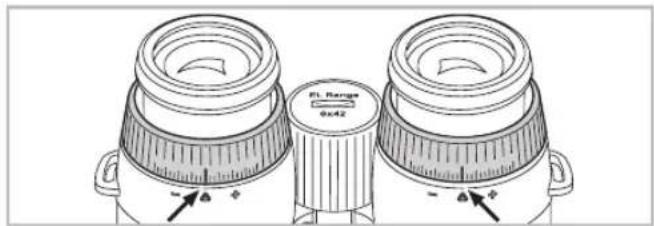

3.3. När synförmågan är lika på båda ögonen

a. Dra ut vänster och höger dioptriinställningsring och vrid dem tills det långa strecket på dioptriskalan står mitt för den lilla triangeln på kikarens undersida.

b. Skjut sedan in dioptriinställningsringarna igen.

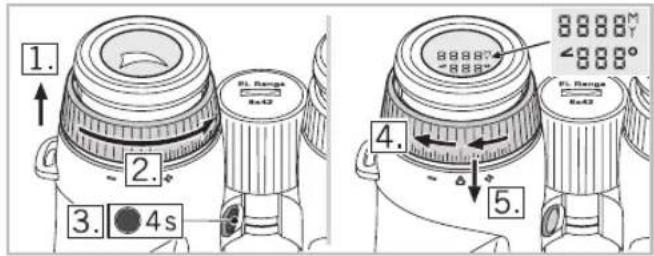

3.4. Dioptriutjämning

För att få maximal bildkvalitet måste eventuella skillnader i synen mellan höger och vänster öga utjämnas.

1. 2. 3. 4s St. Range 8x42 88887 88887 St. Range 8x42 4. 5.

1. Dra först ut den vänstra dioptriinställningsringen.
2. Vrid sedan dioptriinställningsringen moturs till det tar emot.
3. Håll lägesknappen intryckt i 4 sekunder. Du kommer då till ett läge för inställning av dioptriutjämning (displayen tänds under 30 sekunder). Om du vill lämna detta läge tidigare trycker du en gång till på mätknappen eller lägesknappen.
4. Titta nu med vänster öga genom det vänstra okularet på displayen och vrid dioptriinställningsringen långsamt medurs tills displayen blir skarp.

5. Skjut sedan in dioptriinställningsringen igen.

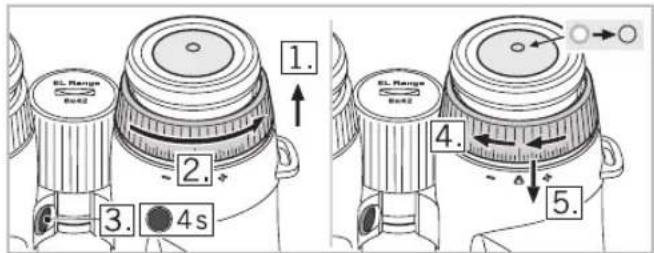

6. Upprepa steg 1 till 5 med den högra dioptriinställningsringen för att ställa in bästa bildskärpa för högra ögat (siktmärke).

1. 2. 3. 4s 4. 5. El. Range 8x42 El. Range 8x42

OBSERVERA:

Om ögonmusslorna och ögonavståndet ställs in exakt får du bästa möjliga synkomfort (se kapitel 3.1., 3.2.).

ETT PRAKTISKT TIPS:

Inställning av siktmärket eller avståndsvisningen kan även bekvämt göras utan målobjekt. Ställ kikaren på ett bord eller betrakta ett närliggande mörkt föremål. Genom separat inställning av dioptrierna får du bästa möjliga skärpa eftersom ögat då inte distraheras av att sikta på ett målobjekt.

3.5. Inställning av bildskärpan

Genom att vrida fokuseringshjulet kan du ställa in skärpan på föremål på mycket nära håll (se tekniska data) och upp till oändligt. I oändlighetspositionen pekar det breda strecket på fokuseringshjulet uppåt.

SV

4. Handhavande

4.1. Enstaka mätning

O 458M

När du trycker kort på mätknappen visas siktmärket. När knappen släpps upp visas det uppmätta avståndet i displayen. Av säkerhetsskäl kan en ny mätning utföras först efter ca 2 sekunder. Under denna säkerhetspaus visas

en rullande minussymbol i displayen. Mätningen är i gång.

4.2. Skanningsläge

O :32^M

I skanningsläget kan rörliga mål mätas kontinuerligt. Enheten går automatiskt över i skanningsläget om mätknappen hålls nedtryckt längre än 3 sekunder. Så länge mätknappen hålls nedtryckt (max. 120 s) görs mätningar i skan-

ningsläge. Den maximala räckvidden i skanningsläget är ca 1 000 m.

Om mätknappen inte rörs på 5 s, slocknar displayen automatiskt.

5. Menysystem

5.1. Display

1. Siktmärke
2. Avständsmätvärdet i yard eller meter (4-ställigt).

3. Visning av vinkelmätvärdet i grader eller det korrigerade skjutavståndet

4. Vinkelsymbol

5. Visning i yard (Y) eller meter (M)
6. Gradsymbol (°)

5.2. Tilläggsfunktioner och program

Följande program (P) finns tillgängliga:

P1 Individuell inställning av ljusstyrka
P2 Visning av en andra displayrad:

• vinkelvisning i grader
• P2 av (ingen indikering)
• korrigerat ballistiskt skjutavständ (vinkelberoende)

P3 Växling meter/yard

P4 Automatisk anpassning av ljusstyrkan (till/från)

Fabriksinställningar:

• P1: Steg 3
• P2: av
• P3: Meter
• P4: till

Val av program:

Håll lägesknappen intryckt i 2 sekunder. Du kommer då till huvudmenyn: Med mätknappen kan du nu välja önskad inställning i respektive program.

Med en tryckning på lägesknappen kommer du till nästa menyalternativ. Om du inte rör någon knapp på 5 sekunder lämnar du automatiskt menyn och kommer till mätläget. Dina inställningar sparas automatiskt.

Detaljerade uppgifter om menysystemet finns i det tekniska databladet.

OBSERVERA:

Inställningarna förblir sparade efter ett batteribyte.

SV

5.3. Inställning av displayens ljusstyrka (P1, P4)

Välj sedan i P1 – individuell ljustyrkeinställning – den för dig passande displayljusstyrkan. Det finns 5 ljustyrkesteg att välja mellan.

Bestäm nu i P4 om den automatiska ljusstyrkeanpassningen är in- eller frånkopplad.

• Till: Kikaren reglerar, efter vald ljusstyrkenivå, automatiskt ljusstyrkan på displayen.
• Från: Displayen lyser konstant med den valda ljustyrkenivån.

5.4. Vinkelprogram (P2)

Vid varje avständsmätning kan du dessutom visa kikarens vinkel till det observerade objektet. Utgående från vinkelläget kan även det korrigerade skjutavständet visas.

Inställning av vinkelmätning

Den undre raden i displayen kan visa antingen

• vinkeln
  • eller ingen ytterligare information
  • eller det korrigerade skjutavståndet.

Displayvisning med vinkelmätning

Displayvisning utan vinkelmätning

O 458M 394°

SWAROAIM (korrigerat ballistiskt skjutavständ)

Vid ett skott i vinkel (uppåt eller nedåt) verkar jordens dragningskraft inte under lika lång sträcka som vid ett horisontalskott. Det ger en flackare kultbana och därmed en träffpunktsförskjutning.

En utförlig beskrivning finns på WWW.SWAROVSKIOPTIK.COM.

5.5. Inställning yard/meter (P3)

Kikaren kan visa det uppmätta avständet i yard eller meter. Valet sker med en kort tryckning på mätknappen i menyn P3. Den här valda enheten gäller även för det korrigerade ballistiska skjutavständet.

6. Tillbehör

6.1. Monteringsanvisning för objektivskyddet

Utförlig information om tillbehör finns på WWW.SWAROVSKIOPTIK.COM.

ST

7. Allmänna anvisningar

7.1. Räckvidd

Den maximala mäträckvidden påverkas av följande faktorer:

	Längre räckvidd Kortare räckvidd
Målobjektets färg	Ljus Mörk
Yta	Blank Matt
Vinkel till målobjektet	Lodrät Spetsig
Objektets storlek	Stort Litet
Solljus	Svagt (molnigt) Starkt (solsken)
Atmosfäriska förhållanden	Klart Disigt
Objektets struktur	Homogen (husvägg) Inhomogen (buskar, träd)

7.2. Serienummer

Kikarens serienummer hittar du under den högra dioptriinställningsringen. För att avläsa numret drar du ut dioptriinställningsringen.

7.3. Batteribyte

Kontroll av batteriets laddningsnivå. Ett förbrukat batteri indikeras genom att siktmärket blinkar när enheten slås på. När siktmärket börjar blinka kan fortfarande ca 100 mätningar göras.

Batteribyte

- Öppna locket till batterifacket fokuseringshjulet med den medföljande pollettöppnaren. Ta ut det förbrukade batteriet. - Lägg in det nya CR 2-batteri Se till att sätta polerna rätt enligt markeringen i batterifacket. Använd endast läcksäkra batterier.

Varning: Använd inte uppladdningsbara batterier!

- Skruva till slut på batterilocket igen.

Batterier

Batterier får inte i slängas i hushållssopor, utan du måste enligt lag lämna in förbrukade batterier för omhändertagande. Du kan lämna in batterierna någonstans i närheten (t.ex. i handeln eller till

kommunala insamlingsstationer) utan kostnad när de är slut. Batterier är märkta med en överkryssad soptunna samt den kemiska symbolen för det skadliga ämnet, nämligen „Cd“ för kadmium, „Hg“ für kvicksilver och „Pb“ för bly.

Tillsammans kan vi skydda vi vår gemensamma natur mot miljöfarliga ämnen.

SV

7.4. Problemavhjälpning och displayvisning

Problem Orsak Åtgård
Vid observation är synfältets kant skug-gad (vinjetterad).	Ögonmusslans ställning motsvarar inte korrekt använd-ning med eller utan glasögon.	Glasögonbärare skall skjuta in ögonmuss-lan så långt det går. Vid användning utan glasögon vrids ögonmusslan ut till önskad position (se avsnitt 3.1.).
Vid avständsmätning visas „----“.	1. Mätområdet har överskridits.2. Objektets reflexionsfaktor är otillräcklig.3. Målet ej i fokus.	1. Se avsnitt 4.2. Se avsnitt 7.1.3. Se avsnitt 3.5.
Vid avständsmätning visas „co“ (clean optic).	1. Mätområdet har underskridits.2. Objektivets optik är smutsig.	1. Se tekniska data2. Putsa objektivets optik.
Siktmärket blinkar när enheten slås på.	Batterikapaciteten är låg.	Fortfarande är ca 100 mätningar möjliga. Byt batteriet eller värm upp det helt kort.
Display, siktmärke och målobjekt visas inte skarpa samtidigt.	Dioptriinställningen är inte optimal.	Se avsnitt 3.4.
På displayen visas „Err“	Störning av elektroniken	Tryck på mätknappen igen Vid permanent indikering av „Err“ rekommenderar vi att ta kontakt med SWAROVSKI OPTIKs kundtjänst.

8. Skötsel och vård

8.1. Duk för linsputsning

Man kan putsa de mycket känsliga linserna med den medföljande mikrofiberduken. Den passar frontlinsen, okularlinsen och glasögon. Håll duken ren eftersom smuts kan skada linserna. Om duken blir smutsig kan den tvättas i ljummet tvålvatten och lufttorkas. Andvänd den enbart för att putsa linserna med!

8.2. Putsning

Vi har konstruerat alla element och ytor så att de inte fordrar mycket skötsel.

För att försäkra sig om att kikaren bibehåller sina optiska egenskaper, bör man hålla linserna rena, dvs. putsa bort smuts, olja och fett. När man putsar linserna, avlägsnar man först större partiklar m.h.a. en optikborste. Efter det andas man på linsen för att åstadkomma en hinna av kondensation och putsar sedan linsen med mikrofiberduken.

De andra ytorna putsas med en mjuk, fuktig duk (men inte den mikrofiberduk man använder till putsning av linserna).

Finns det smuts som är svår att få bort från ögonmusslorna (t.ex. sand), kan man skruva ut dem och putsa dem var för sig.

SV

8.3. Förvaring

Förvara tubkikaren på en väl ventilerad och mörk plats.

SLCAGEL

Om tubkikaren blir våt, bör den torka först.

Vid längre förvaring i där luftfuktigheten är hög, som i tropikerna, är en lufttät påse den bästa platsen gärna tillsammans med något fuktabsorberande medel (t.ex. kiselkulor).

9. Leveransomfattning

EL Range

2 batterier (CR2)

Okularskydd

Objektivskydd

Komfortbärrem

Snap Shot Adapter

Pollettöppnare

Field Bag

Bruksanvisning, Tekniska data

Kortmanual

DVD med EL-serien

10. Överensstämmelse

Detta laserverktyg uppfyller kraven i direktiven 2002/95/EG om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter, 2002/96/EG om elektriskt och elektroniskt avfall samt 2004/108/EG om elektromagnetisk kompatibilitet.

FCC-försäkran om överensstämmelse

Denna utrustning har testats och befunnits överensstämma med gränsvärdena för en Klass B digital enhet enligt paragraf 15 i FCC-reglerna. Dessa gränsvärden är utformade för att erbjuda rimligt skydd mot skadlig störning i bostadsinstallationer. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och kan, om den inte installeras och används enligt instruktionerna, orsaka skadliga störningar av radiokommunikationer. Det kan emellertid inte garanteras att störningar inte kommer att uppträda i en viss installation. Om utrustningen orsakar skadliga störningar av radio- eller tvmottagning, vilket kan avgöras genom att stänga av och sätta på utrustningen, bör användaren söka korrigera störningen med en eller flera av följande åtgärder:

• Omrikta eller omplacera mottagarantennen.
• Öka avståndet mellan utrustningen och mottagaren.
• Kontakta återförsäljaren eller en erfaren radio- och tekniker.

SWAROVSKI OPTIK KG ansvarar inte för någon radio- eller televisionsstörning orsakad av obehörig modifiering av utrustningen eller av utbyte eller anslutning av andra anslutningskablar och annan utrustning än sådan som föreskrivits av SWAROVSKI OPTIK KG. Användaren bär ansvaret för att korrigera störnngar som orsakats av obehörig modifiering, utbyte eller anslutning av detta slag.

Alla uppgifter är typiska värden.

Ändringar i utförande och leverans samt tryckfel förbehålles.

BA-697-01, 08/2012

FI

Med denna produkt från SWAROVSKI OPTIK har du skaffat en vara av högsta kvalitet, med 10 års garanti för kikaren respektive 2 år för elektroniken. Garantin är giltig över hela världen och gäller från inköpsdatum enligt följande villkor:

Om det framkommer defekter gällande material och/eller framställingsfel, täcker vi materialkostnaderna för hela garantitiden. Vi förbehåller oss i dessa fall rälten alt reparera, ersälta hela instrumentet eller defekta delar såsom det passar oss bäst. De fem första åren ersätter vi både material och arbetskostnader.

Genom denna garanti begränsas inte de lagliga rättigheterna.

Då produkturvalet förändras förbehåller vi oss rätten att reparera defekta instrument eller ersätta dem med andra av lika värde.

Vi tar inget ansvar för reparationer utförda av en av oss ickeauktoriserad verkstad, inte heller för skador uppkommna genom felaktigt bruk, inte heller för direkta eller indirekta skador som uppkommit genom defekter hos instrumentet. Garantin gäller inte heller de delar som slits på naturlig väg, såsom ögonmusslor, bärremmar, fodral, ytbeläggning, etc.

Garantin är i kraft endast då detta garantibevis blivit korrekt daterat, stämplat och underskrivet av en auktoriserad återförsäljare på försäljningsdagen.

Pa grund av funktionsprincipen och oplronikinstrumentens specifika konstruktion, har vi följande speciella regel: Alla instrument levereras av oss, i den man det ar funktionellt nodvandigt, fardiga att las i bruk med isalt eller medlevererat markesbatteri. For dessa batterier overtar vi ingen garanti; har galler respektive tillverkares garantibestammelser, vilka sjalva avgör hur garantibestämmelserna skall tolkas – speciellt beträffande skador som uppstar på grund av lackande batterier.

I garantifall och för service och/eller underhåll lämna in instrumentet till en auktoriserad SWAROVSKI OPTIK återförsäljare tillsammans med detta garantibevis eller skicka dem, gratis, direkt till vår adress. Instrument som skickats utan garantibevis repareras och faktureras kunden. Den försäkrade återförsändelsen (leveranssättet är upp till oss), är gratis då garantin täcker reparationerna, i annat fall faktureras de kunden. För leverans utomlands faktureras eventuella tullavgifter och kostnader mottagaren.

Garantin är given av SWAROVSKI OPTIK KG, Absam, Österrike. Myndighetsområdet är Innsbruck; Österrikisk lag gäller.

Gällande andra garantier (oberoende av om lagliga eller frivilliga) i olika länder, måste dessa uppfyllas av resp. importör eller auktoriserad återförsäljare. SWAROVSKI OPTIK KG, Absam, Österrike, kan acceptera ansvar enbart då legal skyldighet att göra så existerar.

Om instrumentet inte importerals av leg. importör förbehåller vi oss rätten att fakturera behandlingskostnaderna till fullt belopp.
