BRUGSANVISNING EL Range 10x42 W B Swarovski

Displayvisning med korrigerat skju- tavständ

Tak for, at du har valgt dette produkt fra SWAROVSKI OPTIK. I tilfælde af spørgsmål bedes du henvende dig til din forhandler eller henvende dig direkte til os på WWW.SWAROVSKIOPTIK.COM.

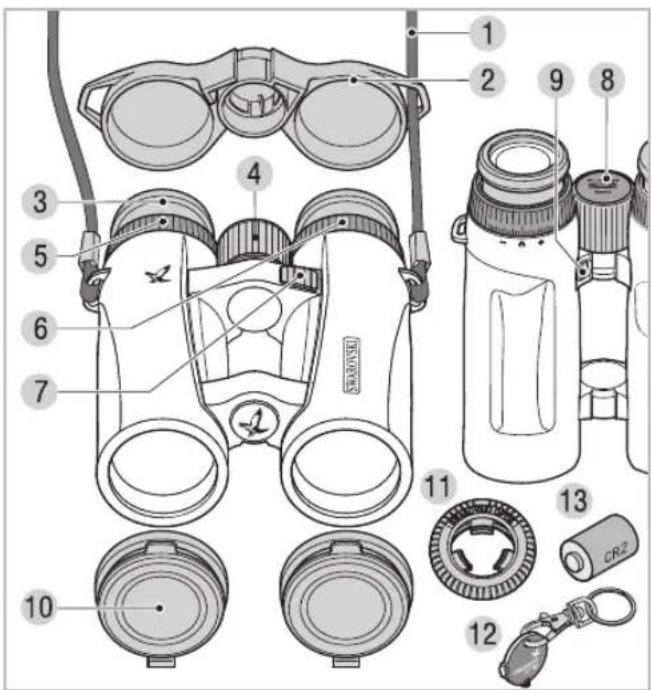

1. Oversigt

3 Justerbare øjestykker

10 Objektivbeskytter

4 Fokuseringshjul

11 Snap Shot Adapter

5 Højre dioptriindstilling

12 Plastmønt til batteridæksel

6 Venstre dioptriindstilling

13 Ekstra batteri

Aktuelt tilbehør finder du på WWW.SWAROVSKIOPTIK.COM.

WEEE/ElektroG

Dette symbol betyder, at produktet i henhold til WEEE-direktivet (direktiv om affald af elektrisk og elektronisk udstyr) og national lovgivning ikke må bortskaffes sammen med husstandsaffaldet.

Produktet skal afleveres på et dertil indrettet bortskaffelsessted. Du kan få oplysninger om bortskaffelsessteder til affald af elektrisk og elektronisk udstyr hos den kompetente kommunale myndighed eller et organ godkendt til bortskaffelse af sådant affald.

Korrekt bortskaffelse af dette produkt bidrager til beskyttelse af miljøet og forhindrer de eventuelle skader på miljøet og menneskers sundhed, som kunne opstå ved forkert behandling af produktet.

2. For din sikkerhed!

2.1. ADVARSEL!

Apparatet svarer til forskrifterne for laserklasse 1 efter de gyldige normer Normen EN 60825-1 hhv. IEC 60825-1 hhv. FDA21CFR 1040.10 og 1040.11 bortset fra afvigelser ifølge laser notat nr. 50, dateret 24. juni, 2007. Ifølge dette er apparatet øjesikkert og kan anvendes efter ønske, apparatet må dog ikke rettes direkte mod personer.

2.2. Generelle anvisninger

Laser Guidens hus ma under ingen omstandigheder abnes af uautoriserede personer!

Ret aldrig apparatet mod personer pa kort afstand.

DA

Kig ikke ind i solen med apparatet! Det kan medfore, at dine ojne tager skade!

Brug ikke apparatet, nar du gar! Du kan overse forhindringer!

3. Ibrugtagning af kikkerten

Batteriet er allerede isat. Kikkerten er klar fra starten. Udfør følgende indstillinger før kikkerten benyttes:

3.1. Indstilling af øjestykket

Der er fire forskellige indstillingsmuligheder med forskellig afstand mellem øjet og linsen. Du kann indstille den optimale afstand individuelt.

Pos. A: Udgangsposition uden briller: Drej øjestykkerne helt ud i retning mod uret.

Pos. B: Udgangsposition med briller: Drej begge drejelige øjestykker så langt ind som muligt i retning med uret.

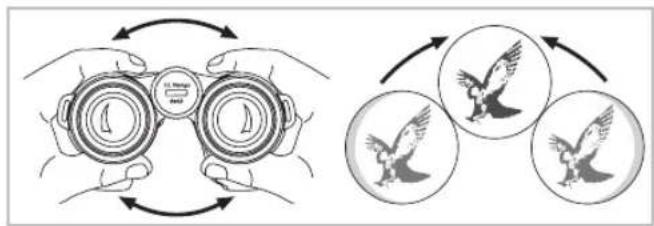

3.2. Indstilling af øjenafstanden

For at kunne se et enkelt, rundt billede vrider du begge kikkerthalvdele så langt ud at der ikke optræder generende skygger.

3.3. Anvendelse ved samme synsstyrke på begge øjne

a. Træk den venstre og den højre dioptriindstilling ud og drej dem til det lange midterstykke på dioptriskalaen ses

overens med den lille trekant på den underste side af kikkerten.

b. Skub derefter dioptriindstillingen ind igen.

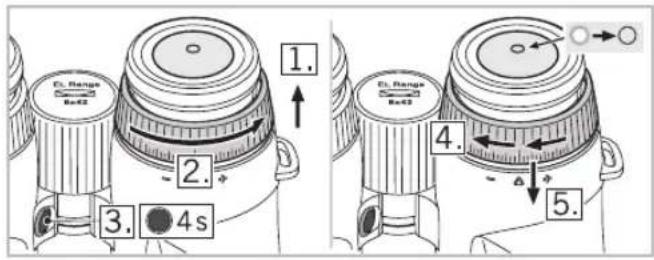

3.4. Dioptriudligning

For at kunne nå frem til det optimale billede må den eventuelle forskel i synsstyrke på det højre og det venstre øje udlignes.

1. Se først gennem den venstre dioptriindstilling.
2. Drej dioptriindstillingen mod uret indtil stop.
3. Tryk mode tasten ned i 4 sekunder. Så får du en fremgangsmåde til indstilling af dioptriudligningen (display lyser 30 sekunder). For at forlade denne indstilling før tid trykker du bare på måletasten eller mode tasten.

4. Se med det venstre øje gennem okularet på displayet og drej dioptri indstillingen langsomt med uret indtil displayet står skarpt.

5. Skub derefter dioptriindstillingen ind igen.

6. Gentag trin 1 til 5 med den højre dioptriindstillingsring for at indstille optimal billedskarphed til højre øje.

El. Range Be42 1. 2. 3. 4s 4. 5.

HENVISNING:

Ved den nøjagtige indstilling af øjenstykkerne og øjenafstanden bliver den optimale komfort opnået (se kapitel 3.1., 3.2.).

GODE RÅD:

Indstilling af målet hhv afstandsvisning kan også nemt indstilles uden et målobjekt. Sæt kikkerten på et bord eller betragt en nært liggende mørk genstand. Ved den separate indstilling af de respektive dioptrier opnås den bedst mulige skarphed, fordi øjet ikke låses til at valgt målobjekt.

3.5. Indstilling af skarphed

Ved at dreje på fokushjulet kan der indstilles skarpt på hvert objekt fra den korteste afstand (se teknisk datablad) til uendeligt. Ved uendeligt er den brede streg på fokushjulet opad.

DA

4. Betjening

4.1. Enkelt måling

O 458m

Ved et kort tryk på måletasten viser målmærket sig. Når tasten slippes vises den målte afstand i displayet. Af hensyn til øjnenes sikkerhed kan en yderligere måling først ske efter 2 sekunder. Under denne sikkerhe-

dspause viser displayet et løbende minussymbol. Målingen er i gang.

4.2. Scan-Mode

O 132^M

Bevægelige mål bliver målt kontinuerligt i Scan-Mode. Instrumentet skifter automatisk til Scan-Mode, når man holder måletasten nede i mere end 3 sekunder.

Sålænge man holder måletasten tryk-

ket ind (max 120 sek) bliver der udført målinger i Scan-Mode. Den maksimale rækkevidde i Scan-Mode udgør op til ca. 1.000 m.

Hvis måletasten ikke aktiveres i 5 sec. går displayet automatisk ud.

5. Menusystem

5.1. Display

O 1 2 M 5 4 ∠0000 6 3

1. Målmærke
2. Visning af afstanden i yards eller meter (4-cifret).

3. Visning af vinkel i grader eller den korrigerede sku-dafstand

4. Vinkel symbol

5. Visning i yards (Y) eller meter(M)
6. Grad symbol (°)

5.2. Ekstrafunktioner og programmer

P1 Individuelle lysstyrkeindstillinger
P2 Visning af den anden displayrække:

• Visning af vinkel i grader
• P2 fra (ingen visning)
• Korrigeret ballistisk skudafstand (vinkelafhængig)

P3 Meter / Yard omstilling

P4 Automatisk lysstyrketilpasning (til/fra)

Udvalg af programmer:

Holdes mode tasten nede i 2 sekunder ender man i hoved- menuen: Med måletasten vælges nu den ønskede indstilling i programmerne.

Med korte tryk på mode tasten kommer man til det næste menupunkt. Hvis man holder tasten nede i 5 sekunder forlader man automatisk menuen og ender i måle mode. indstillingerne bliver automatisk gemt.

Detaljerede oplysninger om menugennemgang findes i Tekniske Datablade.

HENVISNING:

Efter et batteriskift bliver indstillingerne gemt.

DA

5.3. Lysstyrkeindstilling af display (P1, P4)

P1 – individuel lysstyrkeindstilling – den lysstyrke der passer til dig. Du kan vælge mellem 5 lysstyrketrin.

Fastlæg nu i P4, om den automatiske lysstyrketilpasning er koblet til eller fra.

• Til: Ud fra den lysstyrke, som du har valgt, regulerer kikkerten automatisk displayets lysstyrke.
• Fra: Displayet lyser konstant op på det lysstyrketrin, som du har valgt.

5.4. Vinkelprogram (P2)

Ved hver afstandsmåling kan du desuden vælge at vise kikkertens vinkel i forhold til horisonten. Endvidere kan den korrigerede skudafstand også vises på baggrund af vinkelmålingen.

Indstilling af vinkelmåling

På den nederste linje i displayet kan vises enten

• vinklen
  • eller ingen yderligere oplysninger
  • eller den korrigerede skudafstand.

Display visning uden vinkelmåling

O 358M 394°

Display visning med korr. skudafstand

SWAROAIM (korrigeret ballistisk skudafstand)

Ved skud i vinkel (opad eller nedad) virker tyngdekraften ikke så længe som ved et horisontal skud. Derfor kommer der en fladere skudbane og dermed også et ændret træfpunkt.

Du finder en udførlig beskrivelse på WWW.SWAROVSKIOPTIK.COM.

5.5. Indstilling yards/meter (P3)

Kikkerten kan vise den målte afstand i yards eller meter. Valget vises efter et kort tryk på måletasten i Menu P3. Den valgte enhed gælder også for den korrigerede ballistiske skudafstand.

6. Tilbehør

6.1. Montagevejledning til objektivbeskyttelse

Du finder detaljerede oplysninger om tilbehør på WWW.SWAROVSKIOPTIK.COM.

DA

7. Almindelige henvisninger

7.1. Rækkevidde

Den maksimale rækkevidde bliver påvirket af følgende faktorer:

	Rækkevidde høj Rækkevidde lav
Farve af målobjekt	Lys Mørk
Overflade	Skinnende Mat
Vinkel til målobjekt	Vinkelret Spids
Objektstørrelse	Stor Lille
Solskin	Lidt (overskyet) Meget (solskin)
Atmosfæriske betingelser	Klar Diset
Objektstruktur	Homogen (Husmur) Uhomogen (busk, træ)

7.2. Serienummer

Kikkertens serienummer findes under den højre dioptriindstilling. For at læse nummeret trækker man dioptriindstillingen ud.

7.3. Batteriskift

Eftersyn af batteriets tilstand. Et brugt batteri bliver vist ved det blinkende målmærke ved ibrugtagning af kikkerten. Efter den første fremkomst af det blinkende målmærke er der ca. 100 målinger tilbage.

Batteriskift

- Batteridækslet i fokushjulet åbne med hjælp den vedlagte plastnøgle. Tag de tomme batterier ud. - Læg nu de nye CR 2-batterier ind. Bemærk den korrekte placering af polerne der er optegnet i det indre af batteriskuffen. Brug kun udløbssikre batterier.

Advarsel! Brug ikke genopladelige batterier!

- Til sidst skrues batteridækslet på igen.

Batterier

Batterier må ikke bortskaffes sammen med husstandsaffald; du har i henhold til loven pligt til at aflevere brugte batterier. Du kan aflevere batterierne gratis lige i nærheden (f.eks. der, hvor du

købte dem eller hos det kommunale renovationsselskab). Batterierne er mærkede med en overstreget affaldsspand på hjul samt det kemiske tegn for det skadelige stof, f.eks. „Cd“ for cadmium, „Hg“ for kviksølv og „Pb“ for bly.

Lad os sammen beskytte vores natur mod miljøbelastninger.

DA

Problem Årsag Løsning
Er der skyggebilleder i randen af synsfeltet.	Indstilling af øjestykket er ikke rigtig.	Brillebærere skal køre øjenstykkerne helt ind. Ved brug uden briller bliver øjestykket drejet ud til den ønskede position (se kapitel 3.1.).
Ved afstandsmåling kommer en visning „----“.	1. Måleområdet er overskredet.2. Refleksionsgraden af objektet er utilstrækkeligt.3. Mål ikke i fokus.	1. Se kapitel 4.2. Se kapitel 7.1.3. Se kapitel 3.5.
Ved afstandsmåling kommer en visning „co“	1. Måleområdet er underskredet.2. Objektiv linsen er beskidt.	1. Se tekniske data2. Tør objektiv linsen af.
Målmærket blinker ved start.	Batteriets kapacitet er ringe	Der er stadig ca. 100 målinger mulige. Skift batterier eller varm dem op i kort tid.
Display, målmærke, målobjekt er ikke skarpe samtidig	Dioptriindstilling er ikke optimal.	Se kapitel 3.4.
På displayet vises „Err“	Fejl i elektronikken Tryk	igen på måleta-sten. Hvis displayet bliver ved med at vise „Err“, anbefaler vi, at der tages kontakt med SWAROVSKI OPTIK’s kunde-service.

8. Vedligeholdelse og pleje

8.1. Rengøringsklud

Med specialkluden af mikrofibre kan du rengøre selv de mest følsomme overflader af glas. Den er egnet til objektiver, okularer og briller. Hold rengøringskluden ren, da urenheder kan beskadige linsernes overflade. Hvis kluden er snavset, kan du vaske den i håndvarmt sæbevand og lade den lufttørre. Brug den udelukkende til rengøring af glasflader!

8.2. Rengøring

Alle komponenter og overflader er lette at pleje.

For varigt at kunne garantere din kikkerts optiske brillans skal du holde glasoverfladerne fri for snavs, olie og fedt. Fjern først de større partikler med en optikpensel for at rengøre optikken. Til den efterfølgende grundige rengøring anbefaler vi, at du ånder let på glasset og rengør det med rengøringskluden.

Kikkerthuset plejes bedst med en blød, fugtig pudseklud (brug ikke optik-rengøringskluden).

Hvis kikkerten er meget snavset (fx sand), kan øjestykkerne skrues helt af, så det er nemt at gøre okularet rent.

DA

8.3. Opbevaring

Du bør opbevare kikkerten i den tilhørende taske på et godt ventileret sted.

SLC AGEL

Hvis kikkerten er våd, skal den tørres først.

I tropiske områder eller områder med stor luftfugtighed er det bedste opbevaringssted en lufttæt beholder med et middel, der absorberer fugtigheden (fx silicagel).

9. Leveringsomfang

EL Range

2x batterier (CR2)

Regndæksel

Objektivdæksel

Komfortabel bærerem

Snap Shot Adapter

Plastmønt

Klud til rengøring

Field Bag

Betjeningsvejledning, tekniske data

Kort vejledning

EL Range DVD

10. Overensstemmelse

Apparatet overholder retningslinjerne i Direktiv 2002/95/EF om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr, 2002/96/EG om affald af elektrisk og elektronisk udstyr og 2004/108/EF om elektromagnetisk kompatibilitet.

FCC Overholdelsesdokumentation

Dette udstyr er blevet testet og fundet i overensstemelse med grænserne fo en klasse B digital anordning, ifølge del 15 af FCC reglerne. Disse grænser er beregnet på at give rimelig beskyttelse mod skadelig interferens i en installation i et beboelsesområde. Dette udstyr skaber, bruger og kan udsende frekvensenergi og kan, hvis det ikke er installeret og bruges i overensstemmelse med instruktionerne, forårsage interferens med radiokommunikation. Der er imidlertid ingen garanti for at interferens ikke kan ske i en bestemt installation. Hvis dette udstyr skaber skadelig interferens i radio- eller fjernsynsmodtagelse, hvad der kan bestemmes ved at tænde og slukke for udstyret, opfordres brugeren til at prøve at korrigere interferensen ved en eller flere af de følgende foranstaltninger:

• Giv modtagerantennen en anden retning eller placering.
- Forøg afstanden mellem udstyret og modtageren.
- Kontakt forhandleren eller en erfaren radio/TV-tekniker for hjælp.

SWAROVSKI OPTIK KG er ikke ansvarlig for nogen helst radio- eller fjernssynsinterferens forårsaget ved uautoriserede ændringer af dette udstyr eller udskiftning eller tilslutning af forbindelseskabler og udstyr andre end de der er specificeret af SWAROVSKI OPTIK KG. Rettelsen af interferens forårsaget af sådan uautoriseret ændring, erstatning eller tilslutning er brugerens ansvar.

Alle angivelser er typiske værdier.

Ret til ændringer mht. udførelse og levering samt trykfejl forbeholdes.

BA-697-01, 08/2012

rU

Med dette SWAROVSKI OPTIK produkt har De købt et avanceret kvalitetsprodukt. Vi yder verdensomspændende garanti på hhv. 10 år for kikkerten og 2 år for elektronikken, gældende fra købsdato iht. følgende belingelser:

Hvis der optræder materiale- og/eller produktionsfejl, overtager vi garantien for materialeomkostningerne under hele garantiens gyldighedsperiode, hvorved vi forbeholder os retten til efter eget skøn at istandsætte eller udskifte apparatet eller den defekte del. I de første fern år overtager vi derudover arbejdsomkostningerne.

Den lovbestemte garantiforpligtelse indskrænkes ikke gennem garantien. Ved ændring af produktprogrammet forbeholder vi os ret til at reparere defekte apparater eller udskifte dem med apparater af tilsvarende kvalitet.

Pga. de optroniske apparaters funktionsprincip og specifikke konstruktion gælder følgende specielle regulering: Alle apparater leveres, sa vidt det er nodvendigt for funktionen, i driftsklar tilstand fra vores side med ind- eller vedlagte markebatterier. Vi hafter ikke for disse batterier. Det er batteriproducentens garantibestemmelser, som er galdende, og det er producenten selv, som bestemmer over garantiydelser – specielt for eventuelle skader, der er opstaet som folge af udlobne batterier.

Garantien gælder ikke for reparationer, som er gennemført af et serviceværksted, der ikke er autoriseret af os, og ved beskadigelser der er opstået som følge af usagkyndig brug; og heller ikke ved indirekle eller direkte beskadigelser, som er opstået på grund af defekler på apparatel. Desuden omfatter garantien ikke udstyrsdele, som er udsat for naturligt slid, eksempelvis øjestykker, bæreremme, beholdere, armeringer osv.

Garantien er kun gyldig, hvis dette garanti/service-bevis udfyldes på forskriftsmæssig vis af forhandleren på købsdagen med dato, stempel og underskrift.

I tilfælde af garantikrav såvel som foretagelse af service- og eller reparationsarbejder skal du overgive apparatet samt garanti/service-beviset til din SWAROVSKI OPTIK-forhandler, eller sende det direkte, frit i hus, til vores adresse. Hvis dette garanti/servicebevis ikke er vedlagt apparatet, repareres det grundlæggende omkostningspligtigt. Retursendingen, forsikret (transportmiddel efter vores valg), er gratis i tilfælde af reparationer, som er omfattet er garantien. Ellers sker den mod beregning. Eventuelle udenlandske told- eller skatteafgifter ved forsendelser til udlandet skal betales af modtageren.

Denne garanti udstedes af SWAROVSKI OPTIK KG, Absam, ∅strig. Værneting er Innsbruck; der anvendes østrigsk ret.

Såfremt der i enkelte lande gælder andre garantier (lovbestemte eller frivillige), skal de opfyldes af den pågældende importør eller forhandler. SWAROVSKI OPTIK KG, Absam, ∅strig, indtræder i sådanne tilfælde kun, hvis det er en lovmaessig forpligtelse.
