BEDIENUNGSANLEITUNG EL Range 10x42 W B Swarovski

Wir freuen uns, dass Sie sich für dieses Produkt aus dem Hause SWAROVSKI OPTIK entschieden haben. Bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder kontaktieren Sie uns direkt unter WWW.SWAROVSKIOPTIK.COM.

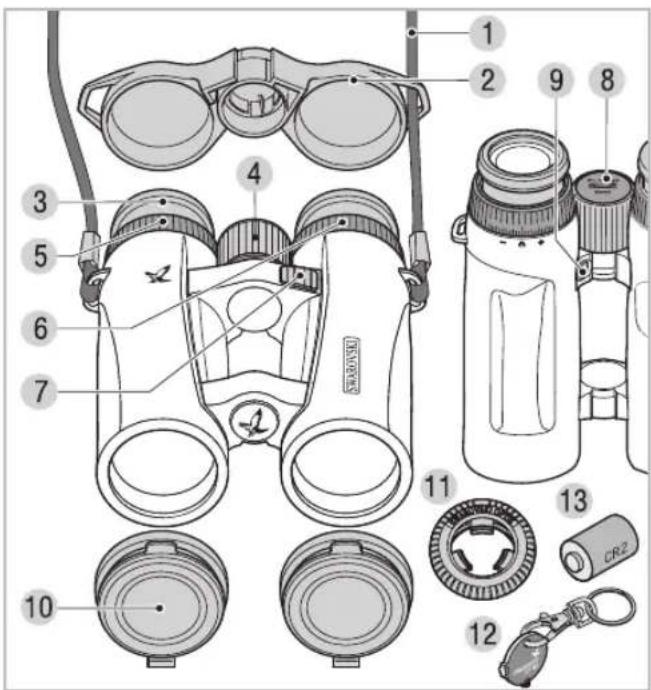

1. Überblick


1 Komforttrageriemen
2 Okularschutzdeckel
3 Drehaugenmuschel
4 Fokussierrad
5 Dioptriestellring rechts
6 Dioptriestellring links
7 Messtaste

8 Batteriefachdeckel
9 Modustaste
10 Objektivschutzdeckel
11 Snap Shot Adapter
12 Münzschlüssel
13 Ersatzbatterie

Aktuelles Zubehör finden Sie unter WWW.SWAROVSKIOPTIK.COM.

DE

WEEE/ElektroG

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß WEEE-Richtlinie (Richtlinie über Elektro- und Elektronik-Altgeräte) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf.

Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei den zuständigen kommunalen Einrichtungen oder einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können.

2. Zu Ihrer Sicherheit!

2.1. WARNUNG!

Das Gerät entspricht den Vorschriften der Laserklasse 1 der gültigen Normen EN 60825-1 bzw. IEC 60825-1 bzw. FDA21CFR 1040.10 und 1040.11, ausgenommen Abweichungen gemäß der Laser Mitteilung Nr. 50, 24. Juni 2007. Dementsprechend ist das Gerät augensicher und kann beliebig eingesetzt werden, dennoch darf das Gerät nicht direkt auf Personen gerichtet werden.

2.2. Allgemeine Hinweise

Das Gehäuse darf unter keinen Umständen von nicht autorisiertem Personal geöffnet werden!

Das Gerät nie aus kurzen Entfernungen auf Personen richten.

DE

Niemals mit dem Gerät in die Sonne blicken! Das führt zu einer Verletzung Ihrer Augen!

Niemals während des Gehens durch das Gerät blicken! Sie könnten Hindernisse übersehen.

Schützen Sie bitte Ihr Gerät vor Stößen.

Reparaturen dürfen nur von autorisierten Werkstätten durchgeführt werden.

3. Inbetriebnahme des Gerätes

Die Batterie ist bereits im Batteriefach eingelegt. Das Fernglas ist sofort einsatzbereit. Bitte führen Sie folgende Einstellungen vor dem Einschalten des Gerätes durch:

3.1. Einstellung der Drehaugenmuschel

Grundsätzlich stehen Ihnen bei der Verwendung vier verschiedene Einstellungspositionen mit unterschiedlichem Abstand des Auges zur Okularlinse zur Verfügung. Somit können Sie individuell die Augenmuscheln auf Ihre persönliche Position einstellen.

DE

Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeigersinn die Augenmuscheln ganz heraus.

Pos. B: Ausgangsposition mit Brille: Drehen Sie beide Drehaugenmuscheln im Uhrzeigersinn bis zum Anschlag hinein.

Pos. C und D: Alternative Positionen bzw. Zwischenstufen für Brillenträger sowie Nicht-Brillenträger.

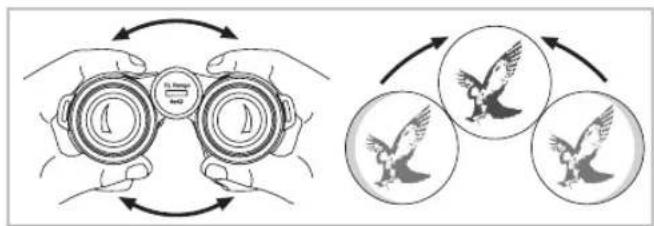

3.2. Einstellung des Augenabstandes

Um ein einziges rundes Bild zu sehen knicken Sie beide Fernglashälften so weit, bis keine störenden Schatten mehr auftreten.


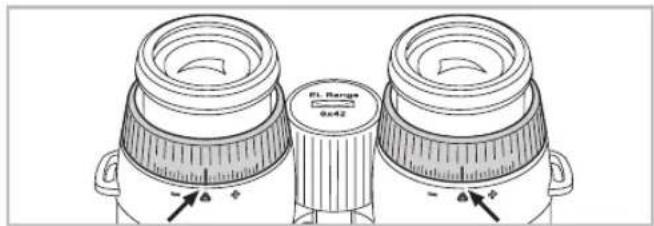

3.3. Verwendung bei gleicher Sehkraft beider Augen

a. Ziehen Sie den linken und rechten Dioptriestellring heraus und drehen Sie diese bis der lange Steg auf der Dioptrieskala

DE

PL Range 0x42

mit dem kleinen Dreieck unter dem Dioptriestellring übereinstimmt.

b. Drücken Sie danach die Dioptriestellringe wieder hinein.

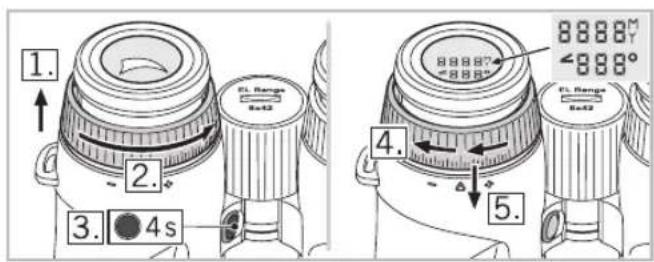

3.4. Dioptrieausgleich

Um die optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.

1. 2. 3. 4s Pl Range 8x42 88887 88887 88887 4. 5.

1. Ziehen Sie zunächst den linken Dioptriestellring heraus.
2. Drehen Sie den Dioptriestellring gegen den Uhrzeigersinn bis zum Anschlag.
3. Halten Sie die Modustaste 4 Sekunden gedrückt. Sie gelangen in einen Modus zur Einstellung des Dioptrieausgleiches (Display leuchtet 30 Sekunden). Um diesen Modus frühzeitig zu verlassen drücken Sie erneut die Messtaste oder Modustaste.
4. Blicken Sie nun mit dem linken Auge durch das linke Okular auf das Display und drehen Sie den Dioptristellring langsam im Uhrzeigesinn bis das Display scharf erscheint.

DE

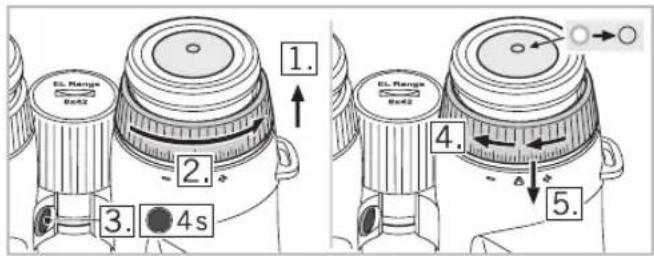

1. Drücken Sie danach den Dioptriestellring wieder hinein.
2. Wiederholen Sie die Schritte 1 bis 5 mit dem rechten Dioptristellring um die optimale Bildschärfe für das rechte Auge (Zielmarke) einzustellen.

El. Range 0x42 1. 2. 3. 4s 4. 5.

HINWEIS:

Durch die genaue Einstellung der Drehaugenmuscheln und des Augenabstands wird der optimale Display-Sehkomfort erreicht (siehe Kapitel 3.1. und 3.2.).

PRAXISTIPP:

Die Einstellung der Zielmarke bzw. der Entfernungsanzeige können Sie auch bequem ohne Zielobjekt vornehmen. Stellen Sie das Fernglas auf einen Tisch oder betrachten Sie einen nahe gelegenen, dunklen Gegenstand. Durch die separate Einstellung der jeweiligen Dioptrie erreichen Sie bestmögliche Schärfe, weil Ihr Auge nicht durch ein anvisiertes Zielobjekt abgelenkt ist.

3.5. Einstellung der Bildschärfe

Durch Drehen des Fokussierrades können Sie jedes Objekt von der kürzesten Einstellentfernung (siehe Technisches Datenblatt) bis unendlich scharf stellen. Bei unendlich zeigt der breite Steg des Fokussierrades nach oben.

DE

4. Bedienung

4.1. Einzelmessung

O 458m

Durch ein kurzes Drücken auf die Messtaste erscheint die Zielmarke. Nach Loslassen der Taste wird die gemessene Entfernung im Display angezeigt. Aus Augensicherheitsgründen für umstehende Personen kann eine weitere Messung erst nach ca. 2 Sekunden erfolgen. Während dieser Sicherheitspause erscheint ein laufendes Minussymbol am Display. Die Messung ist im Gange.

4.2. Scan-Modus

132^M

Bewegte Ziele werden im Scan-Modus kontinuierlich gemessen. Das Gerät schaltet automatisch in den Scan-Modus, wenn man die Messtaste länger als 3 Sekunden drückt. Solange man die Messtaste gedrückt hält (max. 120 s), werden Messungen im Scan-Modus durchgeführt. Die maximale Reichweite im Scan-Modus beträgt bis zu ca. 1.000 m.

Wird die Messtaste 5 Sekunden nicht betätigt, erlischt das Display automatisch.

5. Menüführung

5.1. Display

O 1 2 M 5 4 ∠ 6 3

1. Zielmarke
2. Anzeige des Entfernungsmesswerts in Yard oder Meter (4-stellig).

3. Anzeige des Winkelmesswerts in Grad oder der korrigierten Schussentfernung

4. Winkelsymbol

5. Anzeige Yard (Y) oder Meter (M)
6. Gradsymbol (°)

DE

5.2. Zusatzfunktionen und Programme

Folgende Programme (P) stehen Ihnen zur Verfügung:

P1 Individuelle Helligkeitseinstellung Display
P2 Anzeige der unteren Displayzeile:

• Anzeige des Winkels in Grad
• P2 aus (keine Anzeige)
• Korrigierte ballistische Schussentfernung SWAROAIM (winkelabhängig)

P3 Meter / Yard Umstellung
P4 Automatische Helligkeitsanpassung Display (ein/aus)

Werkseinstellungen:

• P1: Stufe 3
• P2: aus
• P3: Meter
• P4: ein

Auswahl der Programme:

Halten Sie die Modustaste 2 Sekunden lang gedrückt. Sie gelangen somit ins Hauptmenü: Mit der Messtaste wählen Sie nun die gewünschte Einstellung im jeweiligen Programm aus.

Durch kurzes Drücken der Modustaste gelangen Sie zum nächsten Menüpunkt. Wenn Sie 5 Sekunden lang keine Taste betätigen, verlassen Sie automatisch das Menü, das Display erlischt. Ihre Einstellungen werden automatisch gespeichert.

Detaillierte Angaben zur Menüführung finden Sie im Technischen Datenblatt.

HINWEIS:

Selbst nach einem Batteriewechsel bleiben die Einstellungen gespeichert.

DE

5.3. Helligkeitseinstellung Display (P1, P4)

Wählen Sie zunächst in P1 – individuelle Helligkeitseinstellung – die für Sie passende Display-Helligkeitsstufe aus. Es stehen Ihnen 5 Helligkeitsstufen zur Auswahl.

Legen Sie nun in P4 fest ob die automatische Helligkeitsanpassung ein- oder ausgeschaltet ist.

• Ein: Das Fernglas regelt, auf Basis der von Ihnen gewählten Helligkeitsstufe, die Leuchtstärke des Display automatisch.
• Aus: Das Display leuchtet konstant auf der von Ihnen gewählten Helligkeitsstufe.

5.4. Winkelprogramme (P2)

Bei jeder Entfernungsmessung können Sie zusätzlich den Winkel des Fernglases vom Beobachtungspunkt zum Zielpunkt anzeigen lassen. Weiters kann aufgrund der Winkellage auch die korrigierte Schussentfernung angezeigt werden.

Einstellung Winkelmessung

In der unteren Zeile im Display kann entweder

• der Winkel
  • oder keine zusätzliche Information
  • oder die korrigierte Schussentfernung angezeigt werden.

Displaydarstellung mit Winkelmessung

O 450M -8.88°

Displaydarstellung ohne Winkelmessung

DE

O 850M 334°

Displaydarstellung mit korr. Schus-sentfernung

SWAROAIM (korrigierte ballistische Schussentfernung)

Bei einem Schuss im Winkel (nach oben oder unten) wirkt die Erdanziehungskraft nicht so stark wie beim Horizontalschuss. Daraus ergibt sich eine flachere Geschoßflugbahn und somit eine Treffpunktverlagerung.

Eine ausführliche Beschreibung finden sie unter

WWW.SWAROVSKIOPTIK.COM.

5.5. Einstellung Yard / Meter (P3)

Das Fernglas kann die gemessene Entfernung in Yard oder Meter anzeigen. Die Auswahl erfolgt durch ein kurzes Drücken der Messtaste im Menü P3. Die hier gewählte Einheit gilt auch für die korrigierte ballistische Schussentfernung.

6. Zubehör

6.1. Montageanleitung des Objektivschutzdeckels

Detaillierte Informationen zum Zubehör finden Sie auf WWW.SWAROVSKIOPTIK.COM.

DE

7. Allgemeine Hinweise

7.1. Reichweite

Die maximale Messreichweite wird von folgenden Faktoren beeinflusst:

	Reichweite höher Reichweite geringer
Farbe Zielobjekt	Hell Dunkel
Oberfläche	Glänzend Matt
Winkel zum Zielobjekt	Senkrecht Spitz
Objektgröße	Groß Klein
Sonnenlicht	Wenig (bewölkt) Viel (Sonnenschein)
Atmosphärische Bedingungen	Klar Dunstig
Objektstruktur	Homogen (Hauswand) Inhomogen (Busch, Baum)

7.2. Seriennummer

Die Seriennummer Ihres Fernglases finden Sie unter dem rechten Diop-triestellring. Um sie abzulesen ziehen Sie bitte den Dioptriestellring heraus.

7.3. Batteriewechsel

Überprüfen des Ladezustands der Batterie. Eine schwache Batterie wird durch die blinkende Zielmarke beim Einschalten des Geräts signalisiert. Nach dem erstmaligen Aufscheinen der blinkenden Zielmarke sind noch ca. 100 Messungen möglich.

DE

Batteriewechsel

• Öffnen Sie den Batteriefachdekkel im Fokussierrad mit Hilfe des mitgelieferten Münzschlüssels. Entnehmen Sie die leere Batterie.
• Legen Sie nun die neue CR 2-Batterie ein. Bitte beachten Sie die richtige Polung, die im Fachinneren aufge-

zeichnet ist. Verwenden Sie nur auslaufsichere Batterien.

Warnung: Keine Akkus verwenden!

- Schrauben Sie abschließend den Batteriedeckel wieder auf.

Batterien

Batterien dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können die Batterien nach Gebrauch in unmittelbarer

Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgeben. Batterien sind mit einer durchgekreuzten Mülltonne sowie dem chemischen Symbol des Schadstoffes bezeichnet, nämlich „Cd“ für Cadmium, „Hg“ für Quecksilber und „Pb“ für Blei.

Schützen Sie mit uns unsere Natur vor umweltschädlichen Belastungen.

DE

7.4. Problembehebung und Displayanzeige

Problem Ursache Behebung
Bei Beobachtung ist der Sehfeldrand abgeschattet (vignettiert)	Die Stellung der Augenmuschel entspricht nicht der richtigen Benutzung mit oder ohne Brille.	Brillenträger schieben die Augenmuschel bis zum Anschlag hinein. Bei Benutzung ohne Brille wird die Augenmuschel auf die gewünschte Position herausgedreht (siehe Kapitel 3.1. Einstellung der Drehaugenmuschel).
Bei der Distanzmessung erscheint die Anzeige „----“	1. Der Messbereich ist überschritten.2. Der Reflexionsgrad des Objekts ist unzureichend.3. Ziel nicht im Fokus.	1. Siehe Kapitel 4. Bedienung.2. Siehe Kapitel 7.1. Reichweite.3. Siehe Kapitel 3.5. Bildschärfe.
Bei der Distanzmessung erscheint die Anzeige „co“ (clean optic)	1. Der Messbereich ist unterschritten.2. Die Objektivoptik ist verschmutzt.	1. Siehe Technische Daten.2. Reinigen Sie die Objektivoptik.
Zielmarke blinkt beim Einschalten	Die Kapazität der Batterie ist schwach.	Es sind noch ca. 100 Messungen möglich. Batterie auswechseln oder diese kurz anwärmen.
Display, Zielmarke, Zielobjekt nicht gleichzeitig scharf.	Die Dioptrieeinstellung ist nicht optimal.	Siehe Kapitel 3.4. Dioptrieausgleich.
Am Display erscheint „Err“	Störung der Elektronik	Messtaste erneut drücken. Bei dauerhaft auftretender Anzeige „Err“ empfehlen wir eine Kontaktaufnahme mit dem SWAROVSKI OPTIK Kundendienst.

DE

8. Pflege und Wartung

8.1. Reinigungstuch

Mit dem beiliegenden Reinigungstuch aus Mikrofasern können Sie selbst empfindlichste Glasflächen reinigen. Es ist geeignet für Objektive, Okulare und Brillen. Bitte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberfläche beschädigen können. Ist das Tuch verschmutzt, können Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen lassen. Verwenden Sie es bitte ausschließlich zur Reinigung von Glasflächen.

8.2. Reinigung

Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.

Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollten Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Zur Reinigung der Optik entfernen Sie zuerst größere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfiehlt sich leichtes Anhauchen und anschließendes Reinigen mit dem Reinigungstuch.

Das Gehäuse pflegen Sie am besten mit einem weichen, feuchten Putztuch (bitte verwenden Sie dazu nicht das Reinigungstuch).

Bei starker Verschmutzung (z.B. Sand) sind die Drehaugen-muscheln komplett abschraubbar und somit einfachst zu reinigen.

DE

8.3. Aufbewahrung

Sie sollten Ihr Fernglas in seiner Tasche an einem gut gelüfteten Ort aufbewahren.

SLC AGEL

Ist das Fernglas nass, muss es vorher getrocknet werden.

In Tropengebieten oder in Gegenden mit hoher Umgebungsfeuchtigkeit ist der beste Lagerort ein luftdichter Behälter mit einem Feuchtigkeits-Absorptionsmittel (z.B. Silikagel).

9. Lieferumfang

EL Range

2x Batterie (CR2)

Okularschutzdeckel

Objektivschutzdeckel

Komforttrageriemen

Snap Shot Adapter

Münzschlüssel

Reinigungstuch

Field Bag

Bedienungsanleitung, Technische Daten

Kurzanleitung

EL Range DVD

10. Konformität

Das Gerät entspricht den Richtlinien 2002/95/EG für die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten, 2002/96/EG für Elektro- und Elektronik-Altgeräte und 2004/108/EG für Elektromagnetische Verträglichkeit.

DE

FCC Konformitätserklärung

Das Gerät wurde geprüft und innerhalb der Grenzwerte eines digitalen Klasse B Geräts gemäß Teil 15 der FCC Regularien für regelkonform erklärt. Diese Grenzwerte wurden zum Schutz gegen schädliche Interferenzen innerhalb eines Wohngebiets festgelegt. Das Gerät erzeugt, verwendet und überträgt Funkwellen und kann, falls nicht nach Anleitung installiert und verwendet, schädliche Interferenzen in der Funkübertragung verursachen. Es kann allerdings nicht garantiert werden, dass Interferenzen in einigen Installationen auftreten. Falls das Gerät schädliche Interferenzen im Radio- und TV-Empfang verursacht, die durch ein Ein- und Ausschalten des Geräts bestätigt werden können, kann der Benutzer versuchen die Interferenzen durch folgende Maßnahmen zu beseitigen:

• Neuausrichten oder Versetzen der Empfangsantenne.
• Vergrößerung des Abstands zwischen Gerät und Empfänger.
• Kontaktaufnahme mir dem Händler oder einem professionellem Radio/TV-Techniker.

SWAROVSKI OPTIK KG ist nicht für Radio- oder TV-Interferenzen verantwortlich, die durch eine eigenmächtige Anpassung des Geräts verursacht werden. Die Behebung dieser Interferenzen durch eine eigenmächtige Anpassung, einen Austausch, oder einen Anschluss obliegt dem Benutzer.

Alle Angaben sind typische Werte.

Änderungen in Ausführung und Lieferung sowie Druckfehler sind vorbehalten.

BA-697-01, 08/2012

EN

5 Dioptrie-instelring rechts

12 Muntsleutel

6 Dioptrie-instelring links

13 Reservebatterij

Actuele accessoires vindt u op WWW.SWAROVSKIOPTIK.COM.

WEEE/ElektroG

Fabriksindstillinger:

Mit diesem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworben, für das wir eine weltweit gültige Garantie von 10 Jahren für das Fernglas bzw. 2 Jahren für die Elektronik ab Kauf gemäß folgenden Bedingungen gewähren:

Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenem Ermessen instand zu setzen oder auszutauschen. Während der ersten fünf Jahre übernehmen wir zusätzlich auch die Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschränkt.

Bei Änderung der Produktpalette behalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.

Aufgrund des Funktionsprinzips und der spezifischen Bauweise von Optronikgeräten bestehen folgende spezielle Regelungen: Alle Geräte werden von uns, soweit funktionell nötig, betriebsbereit mit eingelegten oder beigepackten Markenbatterien ausgeliefert. Für diese Batterien können wir keinerlei Haftung übernehmen; es gelten die Garantiebestimmungen der jeweiligen Hersteller, die selbst über Garantieleistung – speziell über Schäden durch ausgelaufene Batterien – entscheiden.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schäden, die durch unsachgemäßen Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.

Die Garantie hat nur dann Gültigkeit, wenn dieses Garantie/Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.

Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sie bitte das Gerät samt diesem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhändler oder senden es, frei Haus, direkt an unsere Adresse. Geräte, denen dieses Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die Retoursendung, versichert (Transportmittel nach unserer Wahl), erfolgt im Falle von Garantiereparaturen gratis, ansonst gegen Berechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zollbzw. Fiskalabgaben zu Lasten des Empfängers.

Diese Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann dafür nur eintreten, sofern eine gesetzliche Pflicht dazu besteht.
