EL 10 x 42 - Ferngläser Swarovski - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Swarovski
Modell	EL 10 x 42
Vergrößerung	10x
Objektivdurchmesser	42 mm
Fokuseinstellung	Zentrale Fokussierscheibe
Dioptrienausgleich	Verriegelbar, Einstellung per Rad
Augenmuscheln	Drehbar, 4 Positionen
Pupillenabstand	Einstellbar durch Spreizen der beiden Rohre
Gehäusematerial	Geschützt mit Armierung
Trageriemen	Abnehmbar, Montage mit Stift
Schutzkappen	Für Okulare und Objektive
Reinigung der Optik	Mikrofasertuch, optische Bürste
Gehäusereinigung	Bürste und Seife, mit klarem Wasser abspülen
Pflege	An einem trockenen Ort aufbewahren, wasserdichte Tasche in feuchten Gebieten
Sicherheit	Nicht in die Sonne schauen, nicht beim Gehen verwenden
Reparaturen	Nur durch SWAROVSKI OPTIK
Garantie	10 Jahre, unter Bedingungen
Seriennummer	Unter der Fokussierscheibe
Mitgeliefertes Zubehör	Trageriemen, Kappen, Reinigungstuch, Bürste, Seife

Häufig gestellte Fragen - EL 10 x 42 Swarovski

Wie stelle ich den Pupillenabstand am Swarovski EL 10x42 Fernglas ein?

Spreizen Sie die beiden Rohre des Fernglases, bis ein einzelnes rundes Bild ohne störende Schatten erscheint. Stellen Sie ein, bis die Schatten verschwinden.

Wie verwende ich den Dioptrienausgleich, wenn ich einen Sehstärkenunterschied zwischen den Augen habe?

Entriegeln Sie die Dioptrienverriegelung (drehen Sie sie 180° gegen den Uhrzeigersinn). Ziehen Sie das Fokussierrad heraus. Schauen Sie mit dem linken Auge und fokussieren Sie ein Objekt mit dem Rad. Schauen Sie dann mit dem rechten Auge und drehen Sie das Rad, um die Schärfe zu verfeinern. Drücken Sie das Rad hinein und verriegeln Sie die Verriegelung.

Wie reinige ich die Linsen des EL 10x42 Fernglases?

Verwenden Sie zuerst eine optische Bürste, um grobe Partikel zu entfernen. Blasen Sie sanft auf die Linse, dann wischen Sie mit dem mitgelieferten Mikrofasertuch ab. Für das Gehäuse verwenden Sie Bürste und Seife, spülen Sie mit klarem Wasser und trocknen Sie sorgfältig.

Wie montiere ich den Trageriemen am Fernglas?

Drücken Sie den Knopf nach innen und drehen Sie ihn gegen den Uhrzeigersinn (90°). Ziehen Sie den Knopf heraus, entfernen Sie den Stift aus dem Ring. Stecken Sie den Stift in den Riemen bis zum Klicken, setzen Sie den Knopf in die vorgesehene Position ein, drücken Sie fest und drehen Sie im Uhrzeigersinn bis zum zweiten Klicken.

Wie entriegle ich die Dioptrienverriegelung?

Drehen Sie die Dioptrienverriegelung 180° gegen den Uhrzeigersinn, um sie zu entriegeln. Zum Verriegeln drehen Sie sie 180° im Uhrzeigersinn.

Was tun, wenn das Bild unscharf ist?

Stellen Sie zunächst sicher, dass der Pupillenabstand korrekt eingestellt ist. Verwenden Sie das Fokussierrad zum Scharfstellen. Wenn die Schärfe zwischen den Augen unterschiedlich ist, passen Sie den Dioptrienausgleich wie in der Anleitung beschrieben an.

Wie lagere ich das Swarovski EL 10x42 Fernglas?

Lagern Sie es in der Aufbewahrungstasche an einem trockenen, gut belüfteten Ort. Wenn es nass ist, trocknen Sie es zuerst. In sehr feuchten Gebieten verwenden Sie eine wasserdichte Tasche mit einem Feuchtigkeitsabsorber (z.B. Silicagel).

Kann ich mein Fernglas selbst reparieren?

Nein, Reparaturen dürfen nur von SWAROVSKI OPTIK Absam (Österreich) oder SWAROVSKI OPTIK North America durchgeführt werden. Nicht genehmigte Reparaturen machen die Garantie ungültig.

Wie lange beträgt die Garantie für das EL 10x42 Fernglas?

SWAROVSKI OPTIK gewährt eine internationale Garantie von 10 Jahren ab Kaufdatum, die Material- und Herstellungsfehler abdeckt. Die ersten 5 Jahre beinhalten die Arbeitskosten. Verschleißteile (Augenmuscheln, Trageriemen, Tasche) sind ausgeschlossen. Die Garantie erfordert eine ordnungsgemäß ausgefüllte Garantiekarte.

Wo finde ich die Seriennummer meines Fernglases?

Die Seriennummer befindet sich unter dem Fokussierrad. Um sie zu sehen, entfernen Sie das Fokussierrad.

BEDIENUNGSANLEITUNG EL 10 x 42 Swarovski

Registrieren Sie sich auf SWAROVSKIOPTIK.COM unter MEIN KONTO und bewahren Sie den Überblick über ihre Geräte. Bei Bedarf können Sie diese dann ganz einfach zur Reparatur anmelden. Und: Wir schenken ihren zusätzlich ein Jahr Garantié für registrierte Produkte.

RUNDUM GUT BERATEN

Brauchen Sie Hilfe bei der Einstellung, Bedienung oder Wartung unserer Produkte? Online finden Sie Anworten auf die wichtigsten Fragen. Besuchen Sie uns auf MYSERVICE.SWAROVSKIOPTIK.COM

*Durch die Produktregistrierung wird ihre Garantie gemäß unseren Garantiebestimmungen um ein Jahr verlangert (Garantiekarte auch als Downloadverfügbar). Von der Veränderung ausgenommen ist die Garantie auf die Elektronik.

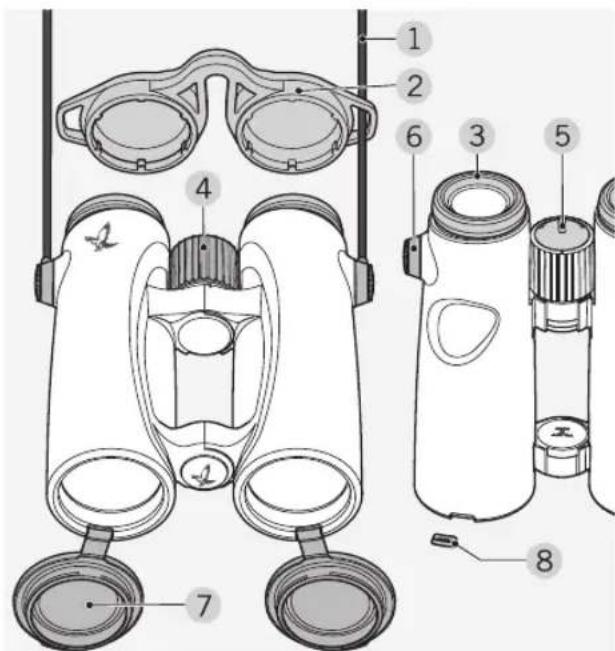

1. ÜberBLICK

1Trageriemen
6 Abdeckung
2 Okularschutzdeckel
Riemenan binding
3 Drehaugenuschel
7 Objektivschulzdeckel
4 Fokussierrad
8 Abdeckung
5 Diopriensperre
Objektivschutzdeckel

Zusätzlich im Lieferumfang enthalten: Aufbewahrungsbeutel, Reinigungstuch, Seite, Bürste.

Im Auslieferungszustand des EL ist der Riemen nicht montiert. Je nach Anforderung konnen Sie einfach und schnell den Riemen oder Sonderzubehr montieren.

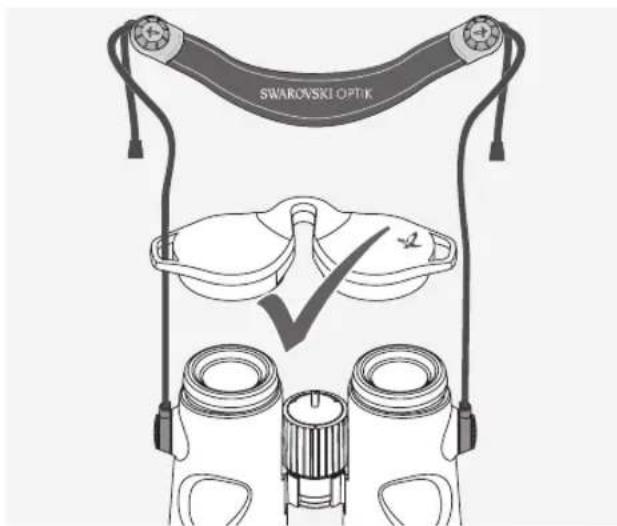

2. RIEMENMONTAGE

Drucken Sie den Knopf nach innen und drehen Sie diesen gegen den Uhrzeigersinn (90^)

Ziehen Sie den Knopf Heraus.

Lösen Sie den Stift vom Ring.

Um einen Regenschutzdeckel oder andere Zubehor zu montieren, ziehen Sie den Riemen zuerst durch die Ose des jeweiligen Deckels.

Drucken Sie den Stift in den Riemen, bis es klicht.

Setzen Sie den Knopf an der vorgehen Stelle am Fernglas ein.

Drucken Sie den Stift fest nach innen und drehen Sie diesen ein weniger im Uhrzeigersinn.

Lösen Sie den Druck vom Stift und drehen Sie diesen weiter im Uhrzeigersinn bis es „klickt".

Hinweis:

Lösst sich der Stift ohne Drücken nicht mehr drehen, ist er sichere eingerastet.

3. BEDIENUNG

3.1 EINSTELLUNG DER DREHAUGENMUSCHEL

Grundsätzlich stehen Ihnen bei der Verwendung vier verschiedene Einstellungenpositionen mit entsprechlichem Abstand des Auges zur Okularlinse zur Verfugung. Somit konnen Sie individuell die Augenmuscheln auf ihre persönliche Position einstellen.

Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeitigersinn die Augenmuscheln ganz heraus.

Pos. B: Ausgangsposition mit Brille: Drehen Sie beiden Drehaugen-muscheln im Uhrzeigersinn bis zum Anschlag hinein.

Pos. C und D: Alternative Positionen bzw. Zwischenstufen fur Brillenträger sowie Nicht-Brillenträger.

3.2 EINSTELLUNG DES AUGENABSTANDES

Um ein einziges rundes Bild zu sehen, knicken Sie bereits Fernglashäften soweit, bis keine störenden Schallen mehr auftreten.

3.3 FIXIEREN UND LOSEN DER DIOPTRIENSPERRE

Mit einer 180^ Drehung im Uhr-zeigersinn wird die Dioptriensperre fixiert. Eine 180^ Drehung gegen den Uhrzeitigersinn lös!These wieder.

3.4 DIOPTRIENAUSGLEICH

Um die optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehkräft zwischen dem linken und dem rechten Auge ausgegliedchen werden.

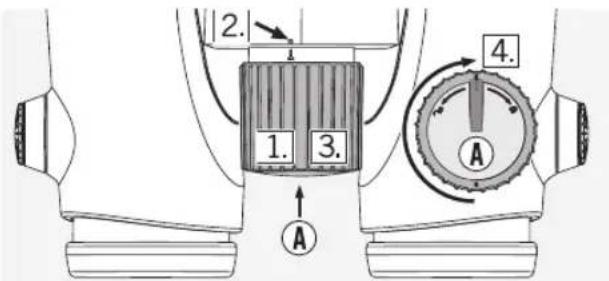

Verwendung bei gleicher Sehkraft beider Augen

Für den Fall, dass die Dioptriensperre fixiert ist, losen Sie diese wie in Punkt 3.3 beschrieben.

1. Ziehen Sie das Fokussierrad heraus.
2. Stellen Sie die Dioptrienskala durch Drehen des Fokussier-rades auf 0^
3. Drucken Sie danach das Fokussierrad wieder hinein.
4. Fixieren Sie die Dioptriensperre (siehe Punkt 3.3).

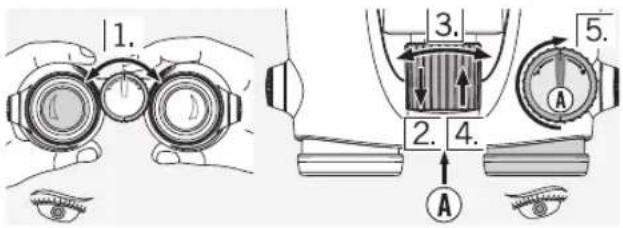

Verwendung bei entsprechlicher Sehkraft beider Augen:

Für den Fall, dass die Dioptriensperre fixiert ist, offen Sied diese wie in Punkt 3.3 beschrieben.

1. Blichen Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.
2. Ziehen Sie das Fokussierrad heraus.
3. Blichen Sie nun mit dem rechten Auge durch das rechte Okular auf das selbst Objekt und stellen Sie mit dem Fokus-sierrad auf optimale Bildschärfe ein.
4. Drücken Sie danach das Fokussierrad wieder hinein.
5. Fixieren Sie die Dioptriensperre (siehe Punkt 3.3).

3.5 EINSTELLUNG DER BILDSCHÄRFE

Durch Drehen des Fokussierrades konnen Sie jedem Objekt von der kürzsten Einstellentfernung (siehe technisches Datenblatt) bis unendlich scharf stellen.

4. DEMONTAGE DES OBJEKTIVSCHUTZDECKELS

1. Öffnen Sie den Objektivschutzdeckel.
2. Ziehen Sie den Objektivschutzdeckel fest nach unten.

10

EL/DE

1. Stecken Sie die Abdeckung auf den Metallring. Erst wenn ein Klick zu horen ist, ist die Abdeckung fixiert.

Hinweis:

Wenn Sie den Objektivschutzdeckel wieder montieren möhen, schiben Sie die Abdeckung mit dem Daumen vom Metallring und wiederholen dann mit den Objektivschutzdeckeln Schritt 3.

5. ALLGEMEINE HINWEISE

5.1 SERIENNUMMER

Die Seriennummer Ihres EL Fernglases finden Sie unter dem Fokussierrad. Um diese ablesen zu konnen, muss das Fokussierrad Herausgezogen werden.

5.2 WEITERE INFORMATIONEN

Ausfuhrliche Infoes und Tipps finden Sie unter: SWAROVSKIOPTIK.COM.

6. PFLEGE UND WARTUNG

6.1 REINIGUNGSTUCH

Mit dem beiliegenden Reinigungstuch aus Mikrofasern konnen Sie selbst empfindlichste Glasflächen reinigen. Es ist

EL/DE

11

geeignet fur Objektive, Okulare und Brillen.itte halten Sie das Reinigungsluch sauber, da Verunreinigungen die Linsenoberflache beschadigen konnen. Ist das Tuch verschmutzt, konnen Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen losenen. Verwenden Sie esitte ausschliebich zur Reinigung von Glasflachen.

6.2 REINIGUNG

Wir haben großen Wert darauf gelegt, alle Elemente und Oberflächen besonderss pflegeleicht zu gestalten.

Reinigung Optik. Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollen Sie die Glasoberflächen schmutz, öl- und fettfrei halten. Entfernen Sie zuerst großere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfehlt sich ein leichtes Anhauchen und anschließlich Reinigen mit dem Reinigungstuch. Bei starker Verschmutzung (z.B. mit Sand) sind die Drehaugenmuscheln komplett abschraubbar und damit sehr einfach zu reinigen.

Reinigung Gehäuseschutz. Verwenden Sie dazu das beiliegenden Soap & Brush-Kit, Schließen Sie Okular und Objektiv mit den Schutzabdeckungen. Nach Befeuchten der Bürste können Sie so die Seite in kresenden Bewegungen aufschäumen. Damit lassst sich der Gehäuseschutz sanf reinigen. Anschließlich spulen Sie das Gerät mit klarem Wasser ab. Trocknen Sie das Gerät sorgfältig. Werde die Optik nass, empfehl't es sich, sie mit einem sauberen Tuch nur trockenzutupfen, um ein Zerkratzen zu verhindern. Spulen Sie die Bürste gründlich ab, und halten Sie das Soap & Brush-Kit trocknen.

Hinweis:

Bitte achtten Sie darauf, dass bei einer Reinigung in freiener Natur das Seifenwasser nicht in den natürlichen Wasserkreislauf gelamt.

6.3 AUFBEWAHRUNG

Sie sollenn Ihr Fernglas in in seinem Aufbewahrungsbeutel an einem gut gelufteten Ort aufbewahren.

Ist das Fernglas nass, muss es vorher getrocknet werden.

In Tropengebieten oder in Gegen- den mit hoher Umgebungsfeuchtgkeit ist der beste Lagerort ein luftdichter Behalter mit einem FeuchligkeitsAbsorptionsmittel (z.B. Silikagel).

7. ZU IHRER SICHERHEIT

Niemals mit dem Gerät in die Sonne blichen! Das führt zu einer Verletzung ihrer Augen!

Niemals während des Gehens durch das Geräb blichen! Sie konnten Hindernisse übersehen.

Schützen SieitteIhrGerat vor StoBen.

Reparatur und Servicearbeiten dufen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgefrucht werden, ansonsten erlischt die Garantie.

WE THANK YOU FOR CHOOSING THIS PRODUCT FROM SWAROVSKI OPTIK. IF YOU HAVE ANY QUESTIONS, PLEASE CONSULT YOUR SPECIALIST DEALER OR CONTACT US DIRECTLY AT SWAROVSKIOPTIK.COM.

Allo Angabon sind hypiso Worte.

Änderungen in Ausführung und Lieferung sowie Druckfehl er sind vorbehalt.

2. SÄTTA FAST REMMEN

7. FOR DIN SIKKERHED

Kig ici ind i solen med apparatet! Del kan medfore, at dine ojne tager skade!

Brug ici apparatet, nar du garl Du kan overse forhindringer!

Beskyt apparatus mod sted.

Mir dieser SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitäserzeugnis erworben, für das wir eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewähren:

Beim Auftreten von Material- und/oder Fertigungslehrn übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Geräd oder den defekien Teil nach eigem Ermessen instandzusetzen oder auszutauschen. Wahrend der ersten fünf Jahre übernehmen wir zusätzlich auch die Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschränkt.

Bei Änderung der Produktpalette behallen wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns au torsierten Servicedienst und bei Schaden, die durch unsachgemöben Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schaden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleib unterliegen, wie Augenmuscheln, Trogriemen, Behältnisse, Armierungen etc.

Die Garantie hat nur dann Gültigkeit, wenn diese Garantie/Service-Dokument am Kauftag vom Fachhandler ordnungsgemäß mit Datum, Stempel und Unterschrift verstehen worden ist.

Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparalurbeiten übergeben Sie bille das Gerät somit dieser Garantie/ Service-Dokument ihrer SWAROVSKI OPTIK Fachhandl er oder senden es, frei Haus, direkt an unsere Adresse. Geräte, deren these Garantie/ Service-Dokument nicht begeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die Retoursendung ist versichert [Transportmittel nach unserer Wahl] und erfolgt im Falle von Garantiereparaturen gratis, anson sten gegen Berechnung. Bei Versand ins Ausland gehen eventuelle auslandische Zoll-bzw. Fiskalabgaben zu Lasten des Empfängers.

These Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhandler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann davon nur eintrufen, sofern eine gesetzliche Pflicht dazu besteht.
