GEBRUIKSAANWIJZING DigiDish 45 TECHNISAT

U heeft gekozen voor een kwaliteitsproduct van de firma TechniSat. Om de kwaliteit van het product jarenlang te behouden, zijn de houder en spiegel van aluminium gemaakt.

De spiegel werd ontworpen voor de ontvangst van de digitale signalen van de ASTRA-satellieten. Lees voorafgaand aan de montage zorgvuldig de montage-instructies door, zodat u na de installatie kunt profiteren van een optimale ontvangst.

Voordat u met de montage begint, controleert u de geleverde buiteneenheid op volledigheid.

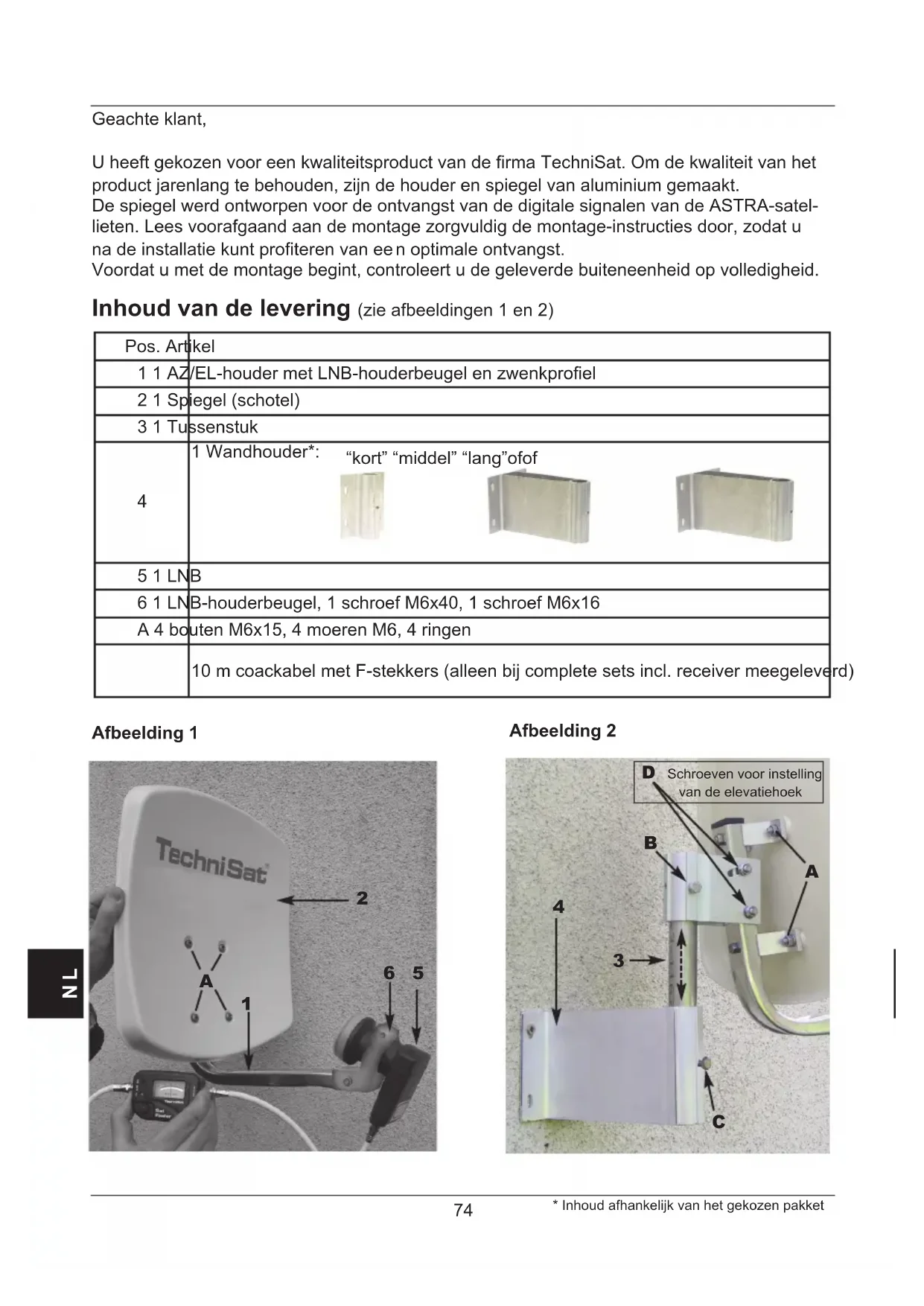

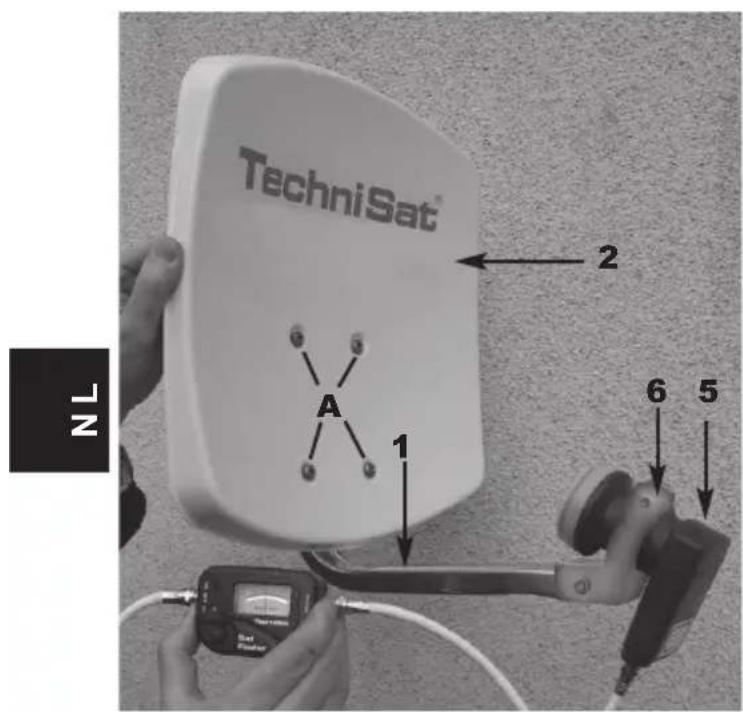

Inhoud van de levering (zie afbeeldingen 1 en 2)

Pos. Artikel
1 1 AZ/EL-houder met LNB-houderbeugel en zwenkprofiel
2 1 Spiegel (schotel)
3 1 Tussenstuk
4	1 Wandhouder*: “kort” “middel” “lang” ofof
5 1 LNB
6 1 LNB - houderbeugel, 1 schroef M6x40, 1 schroef M6x16
A 4 bouten M6x15, 4 moeren M6, 4 ringen
	10 m coackabel met F-stekkers (alleen bij complete sets incl. receiver meegeleverd)

Afbeelding 1

TechniSat® A 1 2 6 5 NL

Afbeelding 2

D Schroeven voor instelling van de elevatiehoek A B 3 4 C

1 Montage van de buiteneenheid

De buiteneenheid is bij levering ten dele voorgemonteerd zodat u alleen de spiegel (Pos. 2) en het tussenstuk (Pos. 3) hoeft te monteren.

Bevestig eerst de spiegel (schotel) met de bouten (A) aan de AZ/EL-houder (pos. 1). Maak vervolgens de schroef (B) aan het zwenkprofiel los om het tussenstuk te monteren. Monteer vervolgens de LNB (Pos. 5) met behulp van de LNB-houder beugel (Pos. 6) volgens afbeelding 1 aan de LNB-houder.

2 Opbouw

Keuze van de locatie

a) Verzeker u ervan dat vanaf de beoogde montageplek vrij zicht is op het zuiden om de satellietpositie ASTRA 19,2° oost te kunnen ontvangen. Met behulp van de onderstaande grafische weergave kunt u zien of u voldoende afstand tot een nabijgelegen obstakel aangehouden heeft om een afzwakking van de ontvangst door dit ob stakel te vermijden. Let erop dat de spiegel bij de montage op een terras niet door een uitstekend dak overschaduwd wordt.
b) Bevestig de wandhouder (pos. 4) verticaal op de uitgezochte plek.

Om de buiteneenheid een optimaal houvast te bieden, zou bevestigingsmateriaal (schroeven, pluggen etc.) gekozen moeten worden dat bij de ondergrond past. Vanwege het brede scala van mogelijke ondergronden wordt geen bevestigingsmateriaal voor de montage van de wandhouder meegeleverd.

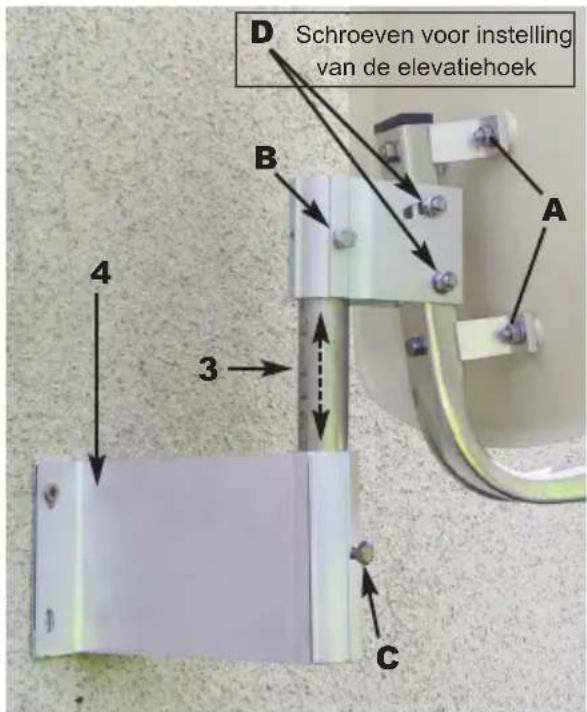

c) Maak de schroef (C) aan de wandhouder los en hang de buiteneenheid met het tussenstuk in.

Hoek A(Elevatie)	Stijging B(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Veiligheidsaanwijzingen

Neem bij de installatie de toepasselijk Europese normen en de VDE-voorschriften in acht om de elektrische veiligheid te garanderen (bijv. VDE 0855, deel1).

Vraag zo nodig uw dealer om advies.

4. Montage van de F-stekker

Opgelet!

Monteer de F-stekker in spanningsvrije toestand van de ontvangstinstallatie!

Ga bij de montage van de F-stekker zeer zorgvuldig te werk om werkingsstorigen of zelfs een beschadiging/vernieling van de satellietreceiver door een foute stekkermontage uit te sluiten. Neem behalve de uitleg in de tekst ook afbeelding 3 in acht.

Verwijder over een lengte van 6 mm de isolatie tot op de binnendraad van het kabel-einde met behulp van een scherp mes. Let erop dat de binnendraad (kerndraad) niet beschadigd raakt.
Verwijder de overtollige draadjes van het sche rmvlechtwerk.
Verwijder nu 10 mm van de buitenste kunststofmantel om het schermvlechtwerk bloot te leggen. Let erop dat het schermvlechtwerk daarbij niet beschadigd raakt.
Verzeker u ervan dat geen draadjes van het vlechtwerk contact maken met de kerndraad.
Draai nu de F-stekker voorzichtig op de kabel tot de kerndraad strak aansluit bij de voorste rand van de F-stekker.

Controleer vervolgens nog eenkeer dat er geen draadje van het schermvlechtwerk contact maakt met de kerndraad van de kabel. De F-stekker is nu correct gemonteerd.

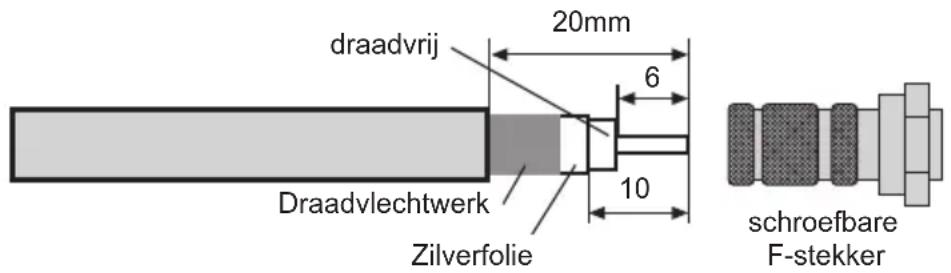

Afbeelding 3

draadvrij 20mm 6 10 Draadvlechtwerk Zilverfolie schroefbare F-stekker

5. Uitlijning van de buiteneenheid

De uitlijning van de buiteneenheid dient met behulp van een meetapparaat verricht te worden.

Uitlijning is eveneens mogelijk met behulp van een voordeligere TechniSat SatFinder (art.-nr. 0000/3045).

Mochten beide niet beschikbaar zijn, dan kan met behulp van een digitale receiver en een TV de uitlijning als volgt verricht worden.

1. Verbind de LNB met een geschikte coaxkabel met de receiver.

2. Sluit de receiver op de Tv aan en stel de receiver in op een programmapositie waarop een programma van de gewenste satelliet te ontvangen is (bijv. ARD voor ASTRA).

3. Zoek in de AZ/EL-tabel (zie hoofdstuk 6) de elevatiehoek voor uw installatielocatie op. Deze bedraagt bijv. voor de satelliet ASTRA 19,2° oost 31,29° in Daun. Omdat het bij uw buiteneenheid om een offsetspiegel gaat, wordt niet de afgelezen elevatiehoek, maar een aan de spiegel aangepaste hoek ingesteld. Deze wordt als volgt berekend:

Elevatiehoek - offsethoek = in te stellen hoek

De offsethoek van de DigiDish 33 of DigiDish 45 bedraagt 30°. Dat resulteert voor een DigiDish 33 resp. 45 in Daun bijv. in een hoek van:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

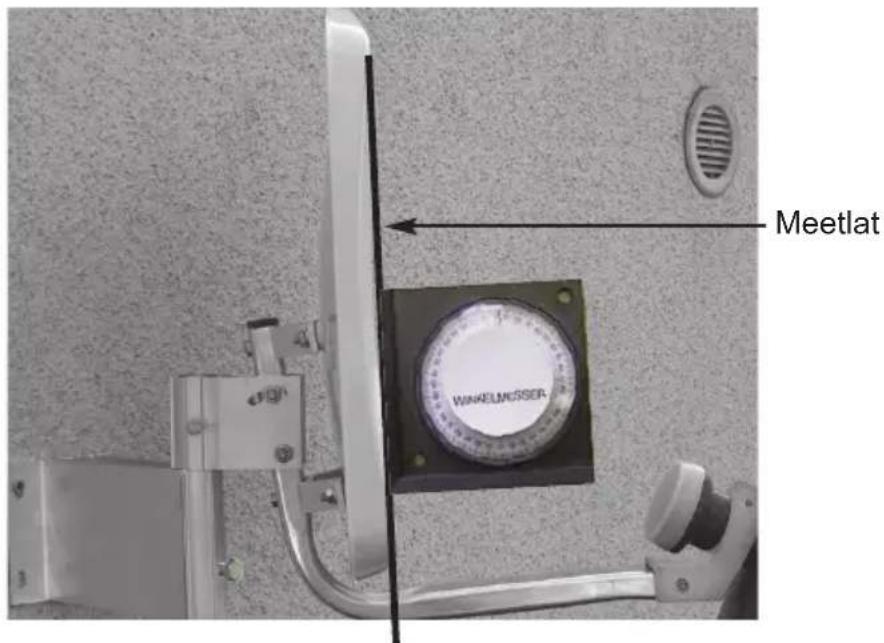

1. Maak de schroeven (D) aan het zwenkprofiel los, zodat u de buiteneenheid omhoog of omlaag kunt bewegen. Leg een rechte lat - zoals te zien in afbeelding 4 - over de spiegel. Bepaal de ingestelde hoek met behulp van een hoekmeter.

Afbeelding 4

Meetlat WAKELMGRSSR

1. Maak nu de schroef (C) resp. (B) aan het zwenkprofiel los en draai de spiegel langzaam in oostelijke of westelijke richting (azimuthhoek), tot u het TV-beeld van de receiver ontvangt.

2. Nu moet de spiegel nog fijn ingesteld worden. Daarvoor is het zinvol om de transponderinfo (zie gebruiksaanwijzing van de digitale receiver) op te roepen.

3. Verander nu voorzichtig de azimuth- (oost/west) en elevatiehoek zodanig dat u een maximale uitslag van de niveau- of kwaliteitsindicatie verkrijgt.

4. Draai nu alle schroefbevestigingen aan en let erop dat de ontvangst daarbij niet slechter wordt. De spiegel is nu gereed gemonteerd en optimaal afgesteld op de gewenste satelliet.

Karakteristieken van de LNB:

LOF Low-Band: 9750 MHz

LOF High-Band: 10600 MHz

Omschakeling Low- / High-Band: 22kHz-signaal van de ontvanger

Optioneel toebehoor:

An-buisfitting voor de mastmontage Art.-nr.: 0000/0500

Balkonstandaard Art.-nr.: 0000/1751

Zuigvoethouder Art.-nr.: 0000/1758

Balkonstandaard Art.-nr.: 0000/1755

Betonplaatstandaard Art.-nr.: 0000/1756

Dit product draagt het CE-keurmerk en voldoet aan alle verplichte EU-normen.

Wijzigingen en drukfouten voorbehouden. Stand 06/12
