Tipo di prodotto	Parabola satellitare offset
Marca	TechniSat
Modello	DigiDish 45
Riflettore	Alluminio
Supporto AZ/EL	Incluso con profilo di rotazione
Testina LNB	Inclusa, LOF Low-Band 9750 MHz, High-Band 10600 MHz
Angolo offset	30 gradi
Diametro del riflettore	45 cm
Fissaggio	Supporto a parete fornito; adattatore per palo opzionale
Cavo coassiale	10 m nei kit completi con connettori F
Certificazioni	Marchio CE, conforme alle norme europee
Accessori opzionali	Adattatore per palo (Ref. 0000/0500), supporto per balcone (Ref. 0000/1751, 0000/1755), supporto a ventosa (Ref. 0000/1758), supporto per lastre di cemento (Ref. 0000/1756)
Servizio clienti	Dal lunedì al venerdì, 8:00-18:00 (tariffe normali dall'estero)

Domande frequenti - DigiDish 45 TECHNISAT

Come montare la parabola DigiDish 45?

Fissare prima il riflettore al supporto AZ/EL con le viti fornite. Montare il pezzo di giunzione allentando la vite del profilo di rotazione, quindi installare la testina LNB con il collare di fissaggio. Successivamente, fissare il supporto a parete nella posizione scelta e inserire la parabola. Regolare l'angolo di elevazione e l'azimut secondo le istruzioni.

Quale angolo di elevazione utilizzare per la mia regione?

Consultare la tabella AZ/EL fornita nel manuale. Ad esempio, per Daun, l'angolo di elevazione per ASTRA 19,2° Est è di 31,29°. Adattare questo angolo sottraendo l'angolo offset di 30° per ottenere l'angolo da impostare sulla parabola.

Come calcolare l'angolo da impostare sulla parabola?

Angolo da impostare = angolo di elevazione (della tua località) - angolo offset (30°). Esempio: 31,29° - 30° = 1,29°. Utilizzare un goniometro e una riga dritta appoggiata sul riflettore per regolare questo angolo.

Come installare i connettori F sul cavo coassiale?

Spellare prima 6 mm di guaina sull'anima del cavo, poi 10 mm di guaina esterna per liberare la calza. Assicurarsi che nessun filo di calza tocchi l'anima. Avvitare il connettore F finché l'anima non affiora al bordo anteriore. Verificare l'assenza di cortocircuito.

Quali accessori opzionali esistono per la DigiDish 45?

Gli accessori includono: adattatore per montaggio su palo (Ref. 0000/0500), supporto per balcone (Ref. 0000/1751 e 0000/1755), piedistallo a ventosa (Ref. 0000/1758) e supporto per lastre di cemento (Ref. 0000/1756).

Come puntare la parabola senza strumento di misura?

Collegare la testina LNB al ricevitore digitale e al televisore. Selezionare un canale trasmesso dal satellite (es. ARD per ASTRA). Regolare l'elevazione secondo la tabella, quindi ruotare lentamente il riflettore in azimut fino a ottenere un'immagine. Affinare monitorando la qualità del segnale sul ricevitore.

Quali sono le caratteristiche della testina LNB fornita?

La testina LNB ha una frequenza LOF Low-Band di 9750 MHz e High-Band di 10600 MHz. La commutazione tra le bande avviene tramite segnale 22 kHz proveniente dal demodulatore.

Dove trovare aiuto in caso di problemi di installazione?

Contattare il servizio clienti TechniSat dal lunedì al venerdì dalle 8:00 alle 18:00. Le tariffe di chiamata dall'estero sono quelle vigenti. È anche possibile consultare il manuale completo online.

Cosa fare se un ostacolo interferisce con la ricezione?

Assicurarsi che nessun ostacolo (balcone, muro, albero) si trovi nel campo di ricezione in direzione sud (satellite ASTRA 19,2° Est). Se necessario, spostare la parabola o sollevarla per liberare la visuale. Un diagramma nel manuale permette di verificare la distanza minima dagli ostacoli.

Come mantenere la parabola DigiDish 45?

Pulire il riflettore con un panno morbido e asciutto per rimuovere la polvere. Evitare prodotti abrasivi. Controllare regolarmente il fissaggio e lo stato del cavo coassiale. In caso di neve o ghiaccio, liberare il riflettore con cautela.

MANUALE UTENTE DigiDish 45 TECHNISAT

per montaggio a parete

Istruzioni di montaggio

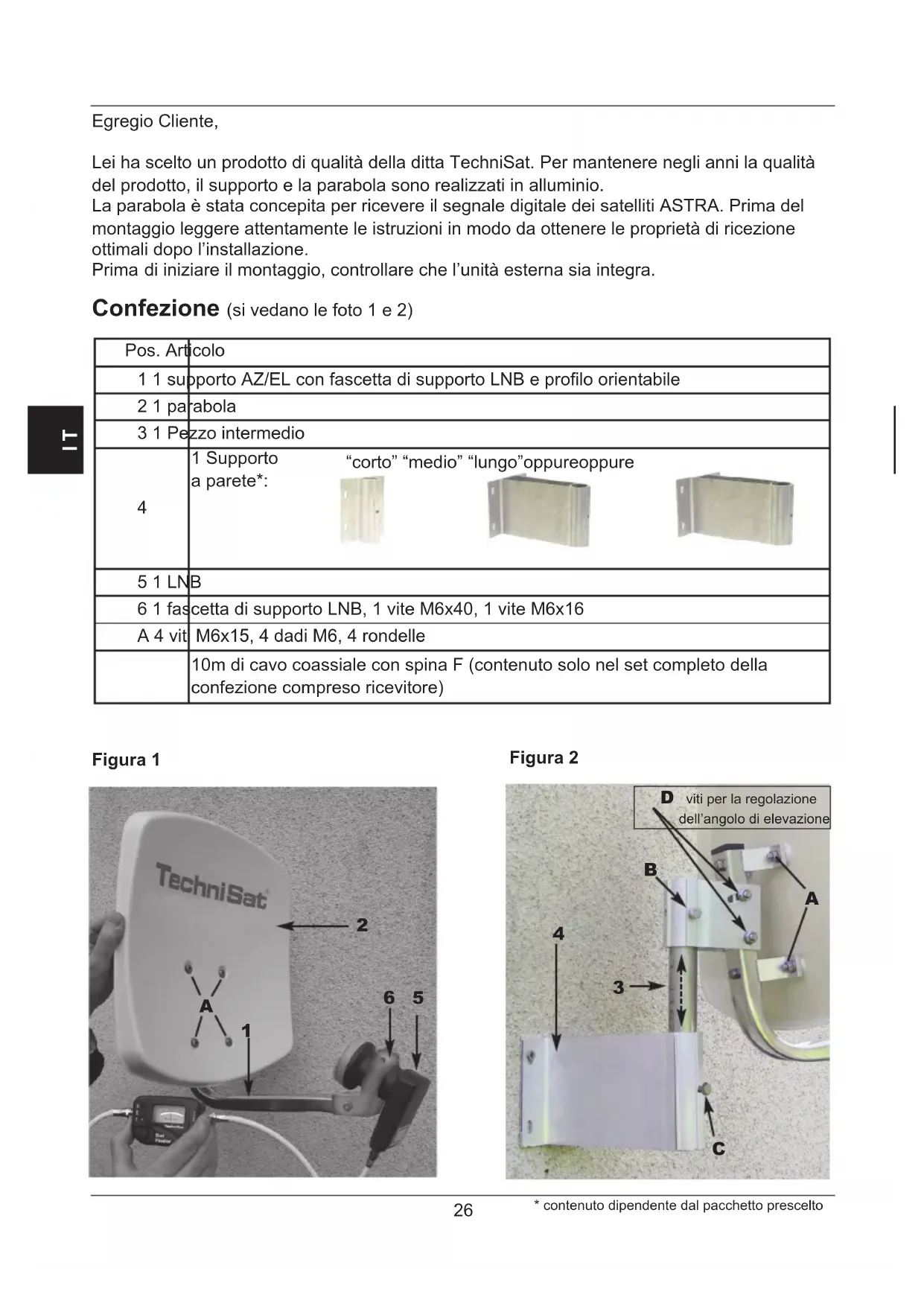

Egregio Cliente,

Lei ha scelto un prodotto di qualità della ditta TechniSat. Per mantenere negli anni la qualità del prodotto, il supporto e la parabola sono realizzati in alluminio.

La parabola è stata concepita per ricevere il segnale digitale dei satelliti ASTRA. Prima del montaggio leggere attentamente le istruzioni in modo da ottenere le proprietà di ricezione ottimali dopo l'installazione.

Prima di iniziare il montaggio, controllare che l'unità esterna sia integra.

Confezione (si vedano le foto 1 e 2)

Pos. Articolo
1 1 supporto AZ/EL con fascetta di supporto LNB e profilo orientabile
2 1 parabola
3 1 Pezzo intermedio
4	1 Supporto “corto” “medio” “lungo”oppureoppurea parete*:
5 1 LNB
6 1 fas cetta di supporto LNB, 1 vite M6x40, 1 vite M6x16
A 4 vit M6x15, 4 dadi M6, 4 rondelle
	10m di cavo coassiale con spina F (contenuto solo nel set completo dellaconfezione compreso ricevitore)

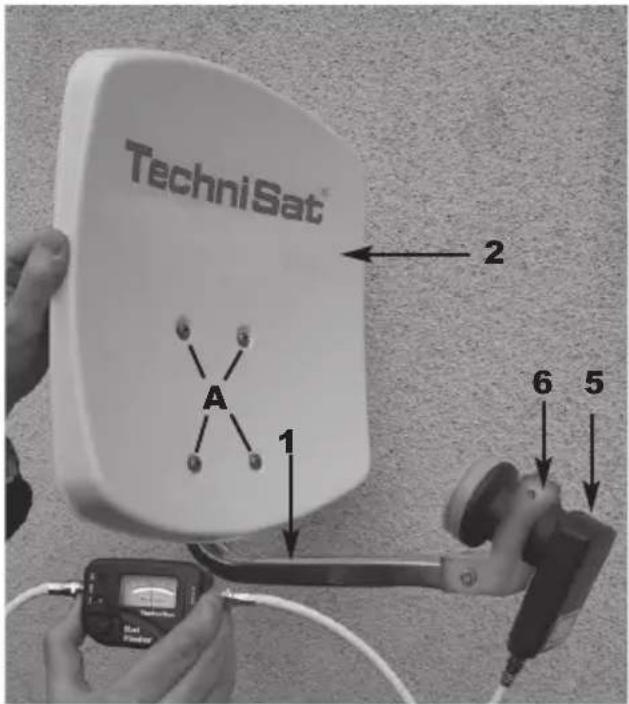

Figura 1

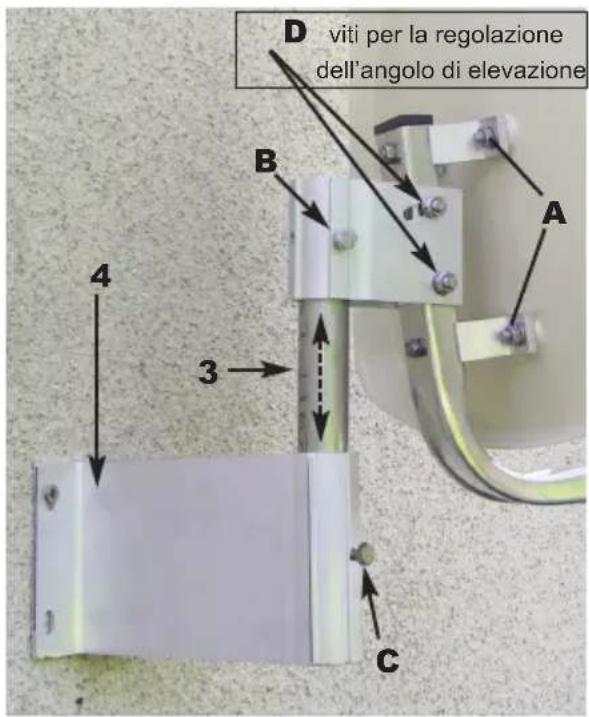

Figura 2

1 Montaggio dell'unità esterna

Quando viene consegnata, l'unità esterna è premontata parzialmente in modo tale che sia necessario montare solo la parabola (Pos. 2) e il pezzo intermedio (Pos. 3). Fissare anzitutto la parabola con le viti (A) al supporto AZ/EL (Pos. 1). Allentare la vite (B) sul profilo orientabile per montare il pezzo intermedio. Montare l'LNB (Pos. 5) servendosi della fascetta di supporto dell'LNB (Pos. 6) al supporto LNB come da Figura 1.

2 Struttura

Scelta dell'ubicazione

a) Accertarsi che nel punto di montaggio previsto ci sia visibilità in direzione sud per ricevere la posizione del satellite ASTRA 19,2° est. Con l'ausilio del grafico sotto riportato è possibile capire se si è mantenuta una distanza sufficiente dall'ostacolo più vicino, per evitare un'attenuazione della ricezion e causata da tale ostacolo. Nel montare la parabola sotto una terrazza, fare attenzione, a non oscurare la parabola con un tetto sporgente.
b) Fissare il supporto a parete (Pos. 4) in posizione orizzontale nel luogo prescelto. Per garantire un supporto ottimale all'unità esterna, scegliere adeguatamente il materiale di fissaggio (viti, tasselli, ecc.) della superficie di montaggio. A causa dei vari tipi di muri esistenti, per il montaggio del supporto a parete la confezione di vendita non contiene materiale di montaggio.
c) Allentare la vite (C) sul supporto a parete e agganciare l'unità esterna con il pezzo intermedio.

Angolo A (elevazione)	Inclinazione B (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Avvertenza sulla sicurezza

Durante l'installazione osservare le corrispondenti norme europee e le disposizioni VDE per garantire la sicurezza elettrica (ad es. VDE 0855, Parte 1).

Eventualmente consultare il proprio rivenditore specializzato.

4. Montaggio della spina F

Attenzione!

Montare la spina F quando l'impianto di ricezione non è alimentato elettricamente!

Prestare molta attenzione al montaggio della spina F, per escludere disturbi di funzionamento del ricevitore satellitare dovuti a montaggio errato della spina.

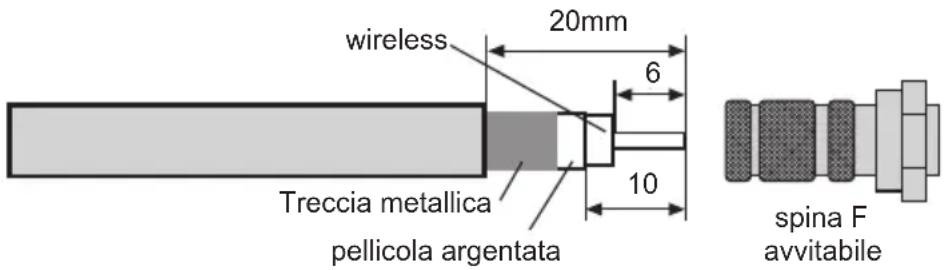

Per la realizzazione osservare anche la Figura 3.

Rimuovere l'isolante dell'estremità del cavo servendosi di un coltello affilato su una lunghezza di 6 mm evitando il cavo interno. Fare attenzione a non danneggiare il cavo interno.
Rimuovere i fili in eccesso della rete di scherma tura.
Adesso rimuovere 10 mm del rivestimento in plastica esterno per scoprire la rete di schermatura. Fare attenzione a non danneggiare la rete di schermatura.
Accertarsi che nessun filo della rete di schermatura tocchi il cavo interno.
Ruotare con attenzione la spina F sul cavo, fino a quando il cavo interno aderisca con il bordo anteriore della spina F. Controllare nuovamente che nessun filo sia in contatto con il cavo interno. A questo punto la spina F è stata montata correttamente.

Figura 3

5. Orientamento dell'unità esterna

L'orientamento dell'unità esterna deve essere eseguito servendosi di uno strumento di misurazione.

L'orientamento è possibile anche con un SatFinder TechniSat dal prezzo contenuto (n. art. 0000/3045).

Qualora nessuna di queste soluzioni sia disponibile, è possibile eseguire l'o rientamento come segue, utilizzando un ricevitore digitale e un televisore.

1. Unire l'LENB e il ricevitore con un cavo coassiale idoneo.
2. Collegare il ricevitore e il televisore e impostare il ricevitore su una posizione di programma in cui si possa ricevere un programma del satellite desiderato (ad es. ARD per ASTRA).

1. Dalla tabella AZ/EL (si veda il Capitolo 6) dedurre l'angolo di elevazione per il luogo di posizionamento. Ad esempio, per il satellite ASTRA 19,2° est a Daun questo angolo è pari a 31,29°. Poiché l'unità esterna è una parabola offset, non si imposta l'angolo di elevazione rilevato, bensì un angolo adeguato alla parabola. Questo angolo viene calcolato nel modo seguente:

Angolo di elevazione - angolo offset = angolo da impostare

L'angolo offset di DigiDish 33 e di DigiDish 45 è pari a 30°. In questo modo per un DigiDish 33 e 45 situato ad esempio a Daun, si ottiene un angolo pari a:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

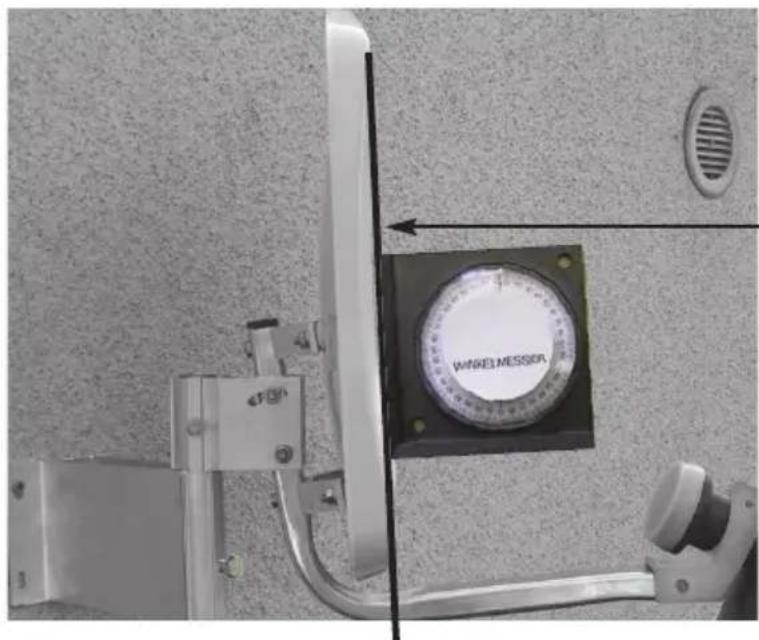

1. Allentare le viti (D) del profilo orientabile in modo tale da poter spostare l'unità esterna. Sopra la parabola posizionare una asticella diritta come da Figura 4. Impostare l'angolo rilevato servendosi di un goniometro.

Figura 4

1. Adesso allentare la vite (C) o (B) del profilo orientabile e ruotare lentamente la parabola in direzione est od ovest (angolo azimut), fino a ricevere l'immagine televisiva del ricevitore.
2. Adesso la parabola deve essere regolata con precisione. Per farlo, è utile richiama-re le informazioni del transponder (si vedano le istruzioni di comando del ricevitore digitale).
3. Adesso modificare con attenzione l'angolo di azimut (est/ovest) e l'angolo di elevazione in modo tale da ottenere una deviazione massima della visualizzazione di livello e della qualità.
4. Adesso fis sare tutte le viti e fare attenzione che la ricezione non peggiori. La parabola è adesso montata e orientata in maniera ottimale verso il satellite desiderato.

Valori nominali della LNB:

LOF Low-Band: 9.750 MHz

LOF Low-Band: 10.600 MHz

Commutazione Low / High-Band: segnale 22kHz del ricevitore

Accessori opzionali:

Componente al tubo per il montaggio su palo N. art.: 0000/0500

Supporto da balcone N. art.: 0000/1751

Supporto piede di aspirazione N. art.: 0000/1758

Supporto da balcone N. art.: 0000/1755

Supporto piastra in calcestruzzo N. art.: 0000/1756

Questo prodotto reca il contrassegno CE e soddisfa tutte le necessarie norme europee.

Con riserva di modifiche ed errori tipografici. Versione 06/12

DigiDish e TechniSat sono marchi di fabbrica registrati di

Dal lunedì al venerdì dalle 08:00 alle 18:00

(sono applicabili le regolari tariffe della compagnia telefonica per le chiamate dall'estero)
