BRUKSANVISNING DigiDish 45 TECHNISAT

Karakteristiske værdier for LNB’en: LOF Low-Band: 9750 MHz LOF High-Band: 10.600 MHz Omstilling Low - / High-Band: 22kHz-signal for modtageren Valgfrit tilbehør: Rør-fitting til montering på mast Art.-nr.: 0000/0500 Balkonstander Art.-nr.: 0000/1751 Holder med sugefod Art.-nr.: 0000/1758 Balkonstander Art.-nr.: 0000/1755 Betonpladestander Art.-nr.: 0000/1756 Dette Produkt er CE-mærket og opfylder alle påkrævede EU-normer. Ændringer og trykfejl forbeholdes. Stand 06/12 DigiDish og TechniSat er registrerede varemærker tilhørende TechniSat Digital GmbH Postboks 560 - 54541 Daun www.technisat.com Hotline: +49 (0) 3925 9220 1806 Mandag til fredag 08:00 - 18:00 (normale takster ved opkald fra udlandet er gældende her) TechniSat Digital GmbH • Julius-Saxler-Str. 3 • D-54550 Daun Hotline: +49 (0) 3925 9220 180643 S V DigiDish 33 DigiDish 45 Satman 33 Satman 45 för väggmontering Monteringsanvisning DIGIDISH 33 DIGIDISH 45 SATMAN 33 SATMAN 4544 S V Bästa kund, du har köpt en kvalitetsprodukt från TechniSat. För att bevara produktens kvalitet under många år är hållare och parabolantenn tillverkade av aluminium. Parabolantennen är avsedd för mottagning av digitala signaler från ASTRA-satelliterna. Läs igenom monteringsanvisningen noggrant innan du monterar parabolantennen så att du får optimal mottagning. Kontrollera att alla delar i utomhusenhete n medföljer innan du påbörjar monteringen. Leveransomfattning (se bild 1 och 2)

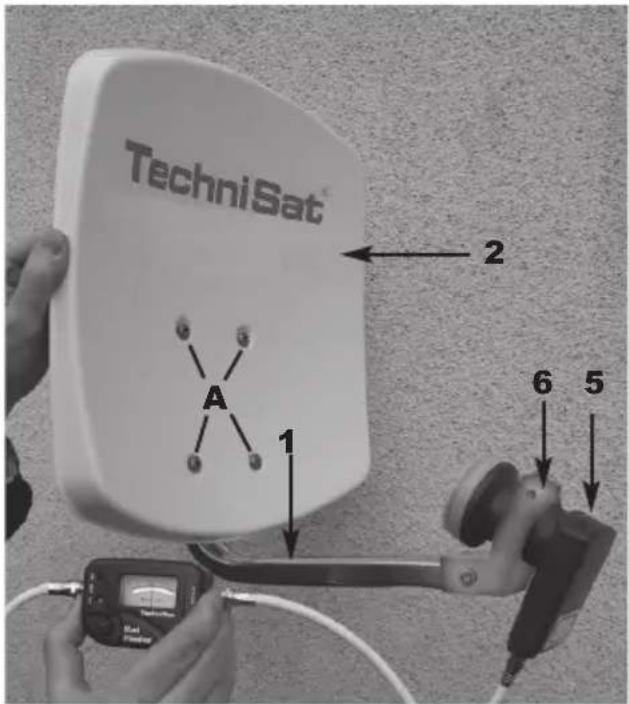

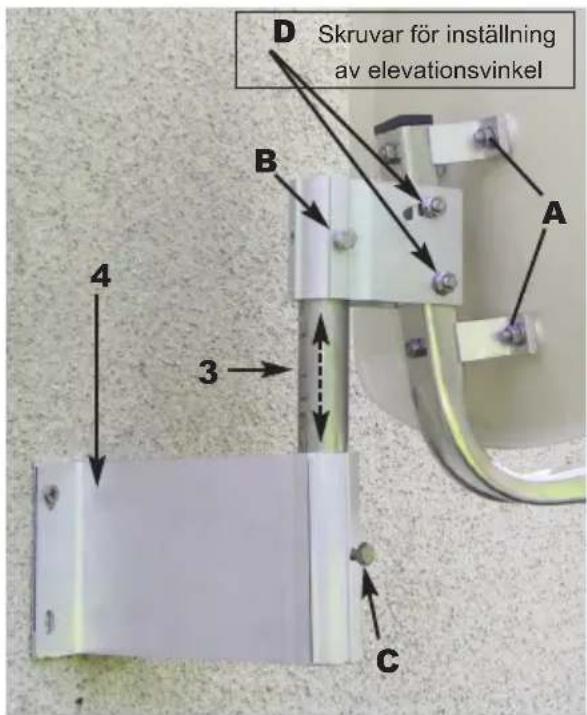

D Skruvar för inställning av elevationsvinkel Bild 1 Bild 2 Pos. Artikel 1 1 AZ/EL-hållare med LNB-fästring och beslag 2 1 parabolantenn 3 1 arm

1 väggfäste* 5 1 LNB 6 1 LNB-fästring, 1 skruv M6x40, 1 skruv M6x16 A 4 skruvar M6x15, 4 muttrar M6, 4 brickor 10 m koaxialkabel med F-kontakter (ingår endast i kompletta set inkl. mottagare) kort medel långtellereller

  • Innehåll beror på valt paket45 S V 1 Montering av utomhusenhet Utomhusenheten är delvis förmonterad vid leveransen så att du endast behöver montera parabolantennen (Pos. 2) och armen (Pos. 3). Fäst parabolantennen på AZ/EL-hållaren (Pos. 1) med hjälp av skruvarna (A). Lossa däref- ter skruven (B) på beslaget för att montera armen. Montera LNB:t (Pos. 5) på LNB-fästet med hjälp av LNB-fästringen (Pos. 6) enligt bild 1. 2 Installation Val av plats a) Kontrollera att det är fri sikt mot söder för att ta emot satellitposition ASTRA 19,2° öst från avsedd monteringsplats. Med hjälp av informationen i rutan nedan kan du se om du har tillräckligt avstånd till ett närliggande hinder för att undvika att mottagningen försämras. Kontrollera att parabolantennen inte skuggas av utskjutande tak vid mon- tering under balkong. b) Montera väggfästet (Pos.

4) vågrätt på den utvalda platsen.

För att säkerställa optimalt fäste ska du välja fästmaterial (skruvar, pluggar etc.) som passar till monteringsytan. På grund av att det finns så många olika murverk ingår inget fästmaterial för montering av väggfäste. c) Lossa skruven (C) på väggfästet och sätt fast utomhusenheten med armen. Vinkel A (elevation) Stigning B (cm per m) 22° 40,40 24° 44,52 26° 48,77 28° 53,17 29° 55,40 30° 57,74 31° 60,00 32° 62,49 33° 64,90 34° 67,45 35° 70,02 36° 72,65 37° 75,36 38° 78,1346 S V 3 Säkerhetsanvisningar Vid installationen ska gällande Europastandarder och bestämmelser för att säkerställa elek- trisk säkerhet följas (t.ex. VDE 0855, del 1). Fråga din fackhandlare om du har några frågor.

4. Montering av F-kontakter

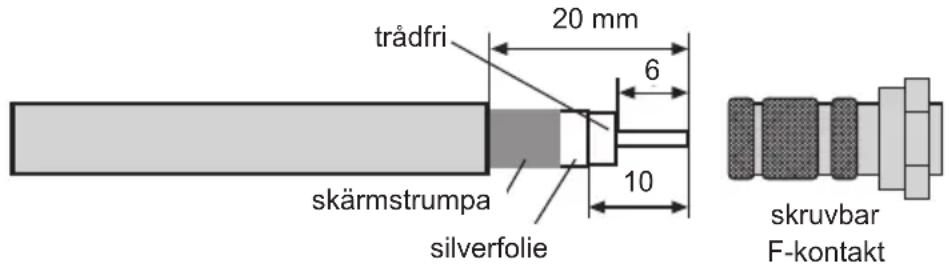

Varning! Dra ur mottagarens nätsladd innan du monterar F-kontakterna! Var försiktig när du monterar F-kontakterna så att inga funktionsstörningar uppkommer eller att satel litmottagaren går sönder på grund av att kontakten inte monterats korrekt. Se text och bild 3. > Ta bort 6 mm av kabeländens mantel ned till mittledaren med hjälp av en vass kniv. Kontrollera att mittledaren inte skadas. > Ta bort de utskjutande trådarna från skärmstrumpan. > Ta bort 10 mm av den yttre plastmanteln för att frilägga skärmstrumpan. Kontrollera att skärmstrumpan inte skadas. > Se till att inga trådar från skärmstrumpan kommer i kontakt med mittledaren. > Skruva försiktigt på F-kontakten på kabeln tills mittledaren är i jämhöjd med F-kontak- tens framkant. Kontrollera återigen att inga trådar från skärmstrumpan berör kabelns mittledare. F-kontakten är nu korrekt monterad.

5. Riktning av utomhusenhet

Utomhusenheten ska riktas med hjälp av ett mätinstrument. Det går även att rikta enheten med en SatFinder från TechniSat (artikelnr 0000/3045). Om dessa inte finns tillgängliga kan du även använda en digitalmottagare och en TV på följande sätt:

1. Anslut LNB:t och mottagaren med en passande koaxialkabel.

2. Anslut mottagaren till TV:n och ställ in mottagaren på en programplats där ett pro-

gram från den önskade satelliten ska tas emot (t.ex. ARD för ASTRA). skruvbar F-kontakt 20 mm trådfri skärmstrumpa silverfolie

3. Kontrollera elevationsvinkeln för din ort i AZ/EL-tabellen (se avsnitt 6). För satelliter-

na ASTRA 19,2° öst är vinkeln exempelvis 31,29° i tyska Daun. Eftersom utomhusenheten är en offsetparabol ställs inte den avlästa elevationsvin- keln in, utan en vinkel som är anpassad för parabolantennen. Den räknas ut enligt följande: Elevationsvinkel - offsetvinkel = Vinkel som ska ställas in Offsetvinkeln fö r DigiDish 33 och DigiDish 45 är 30°. För DigiDish 33 och 45 blir vinkeln i t.ex. Daun därmed 31,29° - 30° = 1,29°

4. Lossa skruvarna (D) på beslaget så att du kan justera utomhusenheten. Placera en

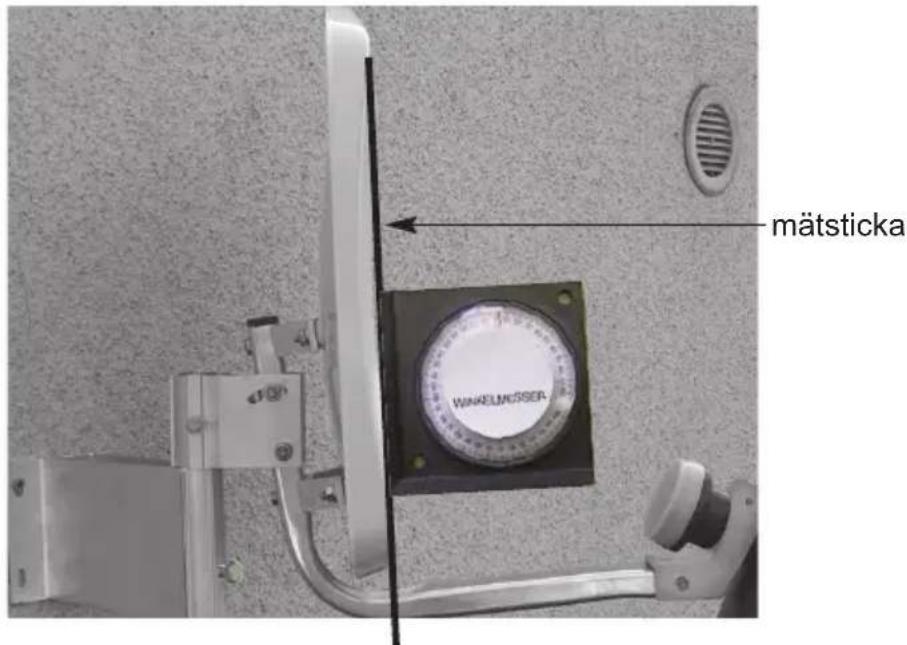

rak mätsticka över parabolantennen enligt bild 4. Ställ in uppmätt vinkel med hjälp av en gradskiva. Bild 4

5. Lossa skruven (C) och (B) på beslaget och vrid parabolantennen långsamt i östlig

eller västlig riktning (azimutvinkel) tills du tar emot TV-bilden från mottagaren.

6. Nu behöver parabolantennen finjusteras. Läs äve

n igenom informationen om trans- pondern (se bruksanvisningen för digitalmottagaren).

7. Ändra försiktigt azimut- och elevationsvinkeln så att du får maximalt utslag på mätaren.

8. Dra åt alla skruvar men se till att mottagningen inte försämras.

Parabolantennen är nu färdigmonterad och optimalt riktad mot önskad satellit. mätsticka48 S V
