Τύπος προϊόντος	Παραβολική κεραία offset
Μάρκα	TechniSat
Μοντέλο	DigiDish 45
Ανακλαστήρας	Αλουμίνιο
Βάση AZ/EL	Περιλαμβάνεται με προφίλ περιστροφής
Κεφαλή LNB	Περιλαμβάνεται, LOF Low-Band 9750 MHz, High-Band 10600 MHz
Γωνία offset	30 μοίρες
Διάμετρος ανακλαστήρα	45 cm
Στήριξη	Παρέχεται βάση τοίχου; προαιρετικός προσαρμογέας για ιστό
Ομοαξονικό καλώδιο	10 m στα πλήρη κιτ με βύσματα F
Πιστοποιήσεις	Σήμανση CE, σύμφωνο με ευρωπαϊκά πρότυπα
Προαιρετικά αξεσουάρ	Προσαρμογέας ιστού (Ref. 0000/0500), βάση μπαλκονιού (Ref. 0000/1751, 0000/1755), βάση με βεντούζα (Ref. 0000/1758), βάση για τσιμεντένιες πλάκες (Ref. 0000/1756)
Εξυπηρέτηση πελατών	Δευτέρα έως Παρασκευή, 8πμ έως 6μμ (κανονικές χρεώσεις από το εξωτερικό)

Συχνές ερωτήσεις - DigiDish 45 TECHNISAT

Πώς να τοποθετήσω την παραβολική κεραία DigiDish 45;

Πρώτα στερεώστε τον ανακλαστήρα στη βάση AZ/EL με τις παρεχόμενες βίδες. Τοποθετήστε το σύνδεσμο χαλαρώνοντας τη βίδα του προφίλ περιστροφής, στη συνέχεια εγκαταστήστε την κεφαλή LNB με το κολάρο στερέωσης. Έπειτα, στερεώστε τη βάση τοίχου στην επιλεγμένη θέση και τοποθετήστε την κεραία. Ρυθμίστε τη γωνία ανύψωσης και το αζιμούθιο σύμφωνα με τις οδηγίες.

Ποια γωνία ανύψωσης να χρησιμοποιήσω για την περιοχή μου;

Συμβουλευτείτε τον πίνακα AZ/EL που παρέχεται στο εγχειρίδιο. Για παράδειγμα, για το Daun, η γωνία ανύψωσης για τον ASTRA 19,2° Ανατολικά είναι 31,29°. Προσαρμόστε αυτή τη γωνία αφαιρώντας τη γωνία offset των 30° για να λάβετε τη γωνία που πρέπει να ρυθμίσετε στην κεραία.

Πώς να υπολογίσω τη γωνία που πρέπει να ρυθμίσω στην κεραία;

Η γωνία προς ρύθμιση = γωνία ανύψωσης (της τοποθεσίας σας) - γωνία offset (30°). Παράδειγμα: 31,29° - 30° = 1,29°. Χρησιμοποιήστε ένα γωνιόμετρο και έναν ίσιο χάρακα τοποθετημένο πάνω στον ανακλαστήρα για να ρυθμίσετε αυτή τη γωνία.

Πώς να εγκαταστήσω τα βύσματα F στο ομοαξονικό καλώδιο;

Απογυμνώστε πρώτα 6 mm μόνωσης από τον πυρήνα του καλωδίου, στη συνέχεια 10 mm εξωτερικής μόνωσης για να αποκαλυφθεί η πλέξη. Βεβαιωθείτε ότι κανένα σύρμα πλέξης δεν αγγίζει τον πυρήνα. Βιδώστε το βύσμα F έως ότου ο πυρήνας φτάσει στο μπροστινό άκρο. Ελέγξτε ότι δεν υπάρχει βραχυκύκλωμα.

Ποια προαιρετικά αξεσουάρ υπάρχουν για το DigiDish 45;

Τα αξεσουάρ περιλαμβάνουν: προσαρμογέας για τοποθέτηση σε ιστό (Ref. 0000/0500), βάση μπαλκονιού (Ref. 0000/1751 και 0000/1755), βάση με βεντούζα (Ref. 0000/1758) και βάση για τσιμεντένιες πλάκες (Ref. 0000/1756).

Πώς να στοχεύσω την κεραία χωρίς όργανο μέτρησης;

Συνδέστε την κεφαλή LNB στον ψηφιακό δέκτη και στην τηλεόραση. Επιλέξτε ένα κανάλι που εκπέμπεται από τον δορυφόρο (π.χ. ARD για ASTRA). Ρυθμίστε την ανύψωση σύμφωνα με τον πίνακα, στη συνέχεια περιστρέψτε αργά τον ανακλαστήρα στο αζιμούθιο μέχρι να λάβετε εικόνα. Βελτιώστε παρακολουθώντας την ποιότητα σήματος στον δέκτη.

Ποια είναι τα χαρακτηριστικά της παρεχόμενης κεφαλής LNB;

Η κεφαλή LNB έχει συχνότητα LOF Low-Band 9750 MHz και High-Band 10600 MHz. Η εναλλαγή μεταξύ των ζωνών γίνεται μέσω σήματος 22 kHz από τον αποδιαμορφωτή.

Πού να βρω βοήθεια σε περίπτωση προβλήματος εγκατάστασης;

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της TechniSat από Δευτέρα έως Παρασκευή 8πμ έως 6μμ. Οι χρεώσεις κλήσης από το εξωτερικό είναι οι ισχύουσες. Μπορείτε επίσης να συμβουλευτείτε το πλήρες εγχειρίδιο στο διαδίκτυο.

Τι να κάνω αν ένα εμπόδιο παρεμποδίζει τη λήψη;

Βεβαιωθείτε ότι κανένα εμπόδιο (μπαλκόνι, τοίχος, δέντρο) δεν βρίσκεται στο πεδίο λήψης προς νότο (δορυφόρος ASTRA 19,2° Ανατολικά). Εάν χρειαστεί, μετακινήστε την κεραία ή ανυψώστε την για να ελευθερωθεί η οπτική γωνία. Ένα διάγραμμα στο εγχειρίδιο σάς επιτρέπει να ελέγξετε την ελάχιστη απόσταση από εμπόδια.

Πώς να συντηρήσω την παραβολική κεραία DigiDish 45;

Καθαρίστε τον ανακλαστήρα με ένα μαλακό και στεγνό πανί για να αφαιρέσετε τη σκόνη. Αποφύγετε λειαντικά προϊόντα. Ελέγχετε τακτικά τη στερέωση και την κατάσταση του ομοαξονικού καλωδίου. Σε περίπτωση χιονιού ή πάγου, καθαρίστε τον ανακλαστήρα με προσοχή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DigiDish 45 TECHNISAT

για τοποθέτηση στον τοίχο

Οδηγίες συναρμολόγησης

Αξιότιμε πελάτη,

αποφασίσατε να αγοράσετε ένα ποιοτικό προϊόν της εταιρείας TechniSat. Για τη διατήρηση της ποιότητας του προϊόντος για χρόνια, το στήριγμα και ο ανακλαστήρας είναι κατασκευασμένοι από αλουμίνιο.

Ο ανακλαστήρας έχει σχεδιαστεί για τη λήψη ψηφιακών σημάτων των δορυφόρων ASTRA. Παρακαλώ διαβάστε προσεκτικά τις οδηγίες συναρμολόγησης πριν ξεκινήσετε, έτσι ώστε μετά την εγκατάσταση να επιτύχετε τα καλύτερα δυνατά χαρακτηριστικά λήψης. Πριν ξεκινήσετε τη συναρμολόγηση, ελέγξτε αν η εξωτερική μονάδα είναι άθικτη.

Παραδοτέο (βλ. εικόνα 1 και 2)

Θέση Τεμάχιο
1 1 στήριγμα AZ/EL με έλασμα συγκράτησης LNB και καμπυλωτό περίγραμμα
2 1 ανακλαστήρας
3 1 ενδιάμεσο εξάρτημα
4	1 στήριγμα “κοντό” “μεσαίο” “μακρύ”ήη τοίχου*:
5 1 LNB
6 1 έλασμα συγκράτησης LNB, 1 κοχλίας M6x40, 1 κοχλίας M6x16
A 4 κοχλίες M6x15, 4 περικόχλια M6, 4 ροδέλες
	10m ομοαξονικό καλώδιο με βύσματα F (περιέχεται στο παραδοτέο μόνο στη περίπτωση ολοκληρωμένου πακέτου συμπεριλαμβανομένου του δέκτη)

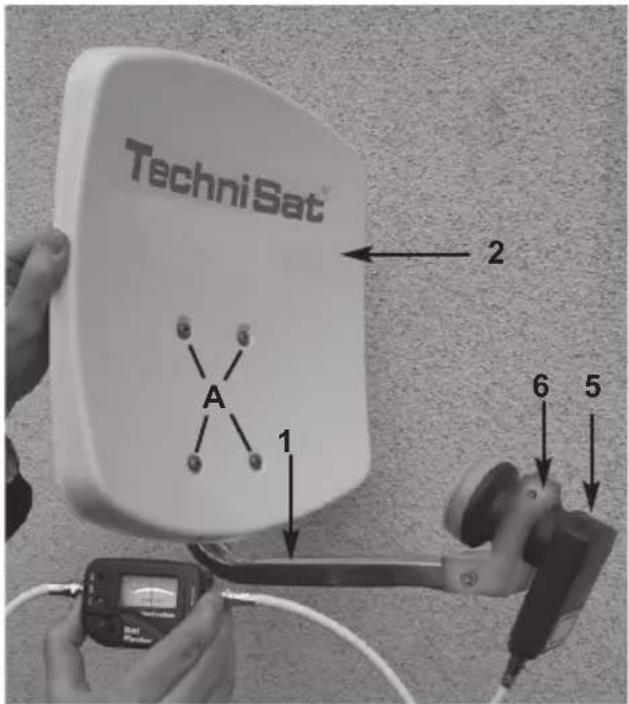

Eikóva 1

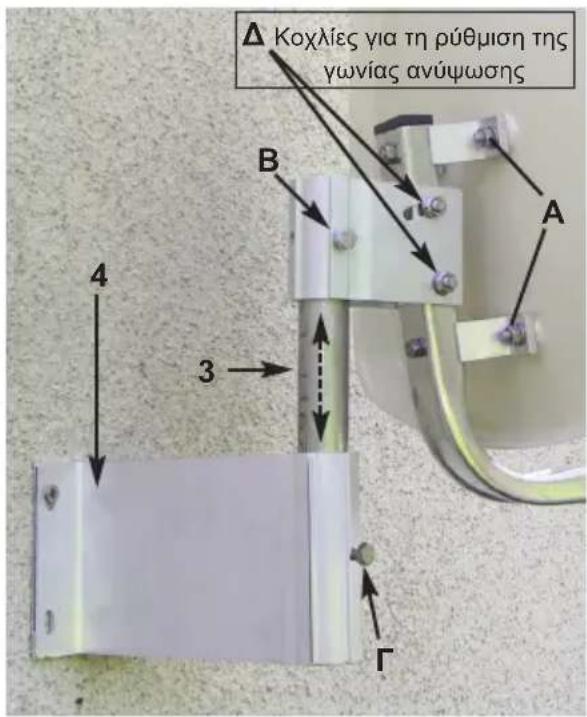

Εικόνα 2

1 Συναρμολόγηση της εξωτερικής μονάδας

Η εξωτερική μονάδα είναι μερικώς συναρμολογημένη κατά την παράδοση, έτσι ώστε να χρειαστεί να συναρμολογείσετε μόνο τον ανακλαστήρα (Θέση 2) και το ενδιάμεσο εξάρτημα (Θέση 3).

Στερεώστε αρχικά τον ανακλαστήρα με τους κοχλίες (Α) στο στήριγμα ΑΖ/ΕL (Θέση 1). Στη συνέχεια λύστε τον κοχλία (Β) στο καμπυλωτό περίγραμμα για να τοποθετήσετε το ενδιάμεσο εξάρτημα. Τοποθετήστε κατόπιν το LNB (Θέση 5) στο στήριγμα LNB με τη βοήθεια του ελάσματος συγκράτησης LNB (Θέση 6) όπως στην Εικόνα 1.

2 Εγκατάσταση

Επιλογή τοποθεσίας

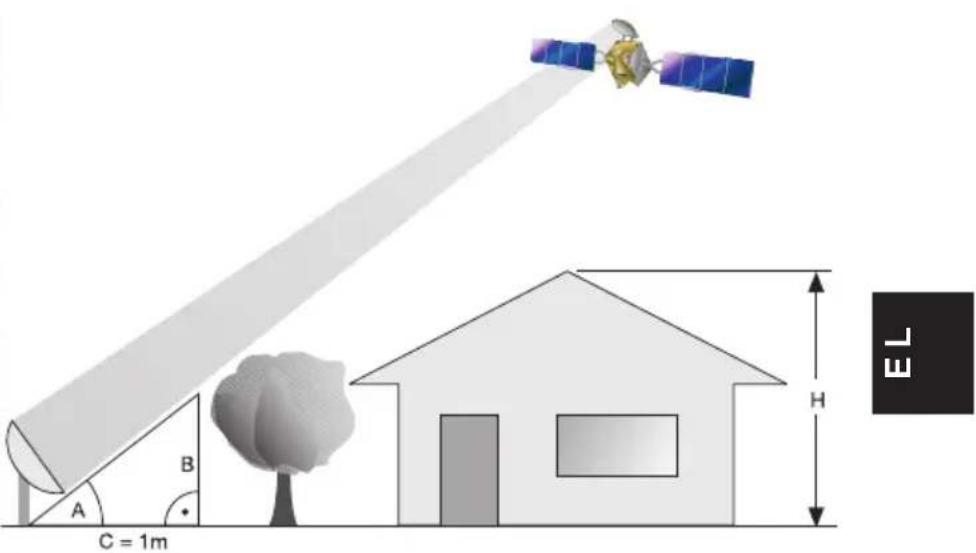

α) Βεβαιωθείτε ότι στον προβλεπόμενο χώρο συναρμολόγησης υπάρχει ανεμπόδιστη θέα προς την ανατολή για τη λήψης της θέσης του δορυφόρου ASTRA 19,2° ανατολικά. Με τη βοήθεια της παρακάτω εικόνας μπορείτε να δείτε, αν έχετε επαρκή απόσταση από ένα γειτονικό εμπόδιο για την αποφυγή αποδυνάμωσης της λήψης σήματος λόγω αυτού του εμποδίου. Προσέξτε ώστε ο ανακλαστήρας κατά τη συναρμολόγηση κάτω από μία ταράτσα να μην επισκιάζεται από σκεπή που βρίσκεται από πάνω.
β) Στερεώστε το στήριγμα τοίχου (Θέση 4) οριζόντια στο επιλεγμένο μέρος. Για την καλύτερη δυνατή παροχή στήριξης της εξωτερικής μονάδας, διαλέξτε το υλικό σύνδεσης (κοχλίες, ούπα, κλπ) ανάλογα με την επιφάνεια συναρμολόγησης. Λόγω της ποικιλίας των υλικών τοιχοποιίας δεν εσωκλείεται στο προϊόν υλικό σύνδεσης για τη συναρμολόγηση του στηρίγματος τοίχου.
γ) Λύστε τον κοχλία (Γ) στο στήριγμα τοίχου και συνδέστε την εξωτερική μονάδα με το ενδιάμεσο εξάρτημα.

Γωνία Α (Ανύψωση)	Κλίση Β (cm ανά m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Υποδείξεις ασφαλείας

Κατά την εγκατάσταση λάβετε υπόψη τις ανάλογες ευρωπαϊκές νόρμες και τις διατάξεις της Ένωσης Ηλεκτρολόγων και Ηλεκτροτεχνιτών (Verband der Elektrotechnik, Elektronik und Informationstechnik-VDE) για την ηλεκτρική ασφάλεια (π.χ. VDE 0855, Méros 1).

Αν χρειαστεί ρωτήστε σχετικά τον εξειδικευμένο πωλητή σας.

4. Συναρμολόγηση του βύσματος F

Προσοχή!

Συναρμολογήστε το βύσμα Τ όταν ο εξοπλισμός λήψης δεν είναι συνδεδεμένος στο ρεύμα!

Προβείτε με προσοχή στη συναρμολόγηση του βύσματος Τ για να αποκλείσετε την εμφάνιση δυσλειτουργιών ή την καταστροφή του δορυφορικού δέκτη λόγω λανθασμένης συναρμολόγησης του βύσματος.

Δώστε προσοχή στο κείμενο και την εικόνα 3.

Απομακρύνετε την μόνωση της άκρης του καλωδίου με τη βοήθεια ενός μαχαιριού για περίπου 6 mm μέχρι τον εσωτερικό αγωγό. Προσέξτε ώστε να μην προκληθεί ζημιά στον εσωτερικό αγωγό.
Απομακρύνετε τα υπόλοιπα σύρματα του προστατευτικού πλέγματος.
Απομακρύνετε 10 mm του εξωτερικού πλαστικού καλύμματος για να ελευθερώσετε το προστατευτικό πλέγμα. Προσέξτε ώστε να μην προκληθεί ζημιά στο προστατευτικό πλέγμα.
Προχωρήστε όντας σίγουροι ότι κανένα από τα σύρματα του προστατευτικού πλέγματος δεν ακουμπάνε στον εσωτερικό αγωγό.
Γυρίστε πρ σσεκτικά το βύσμα F στο καλώδιο μέχρι ο εσωτερικός αγωγός να κλειδώσει ακριβώς με την μπροστινή άκρη του βύσματος F.

Τέλος ελέγξτε ακόμα μία φορά ότι κανένα σύρμα του προστατευτικού πλέγματος δεν αγγίζει τον εσωτερικό αγωγό του καλωδίου. Τώρα έχετε συνδέσει σωστά το βύσμα F.

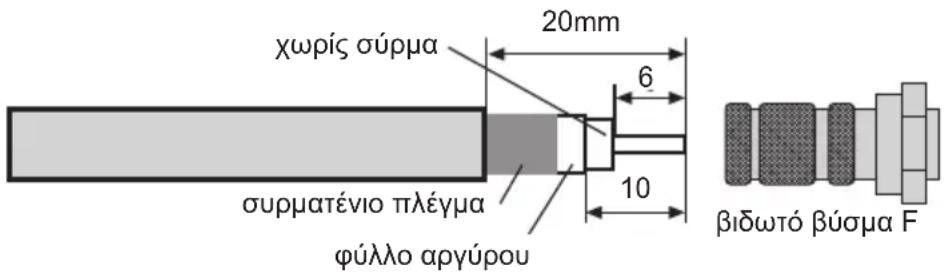

Εικόνα 3

5. Ευθυγράμμιση της εξωτερικής μονάδας

Η ευθυγράμμιση της εξωτερικής μονάδας πρέπει να γίνει με τη βοήθεια ενός οργάνου μέτρησης. Η ευθυγράμμιση μπορεί να γίνει και με τη βοήθεια του SatFinder (αριθ. μοντέλου 0000/3045) της TechniSat σε οικονομική τιμή.

Σε περίπτωση που δεν διαθέτετε κανένα από τα δύο, μπορεί να γίνει με τη βοήθεια ενός ψηφιακού δέκτη και μιας τηλεόρασης.

1. Συνδέστε το LNB και τον δέκτη με το ομοαξονικό καλώδιο.

2. Συνδέστε τον δέκτη με την τηλεόραση και ρυθμίστε το δέκτη σε μια θέση προγράμματος στην οποία λαμβάνεται πρόγραμμα από τον επιθυμητό δορυφόρο (π.χ. ARD για ASTRA).

3. Πάρτε από τον πίνακα ΑΖ/ΕL (βλ. κεφάλαιο 6) τη γωνία ανύψωσης για την τοποθεσία της εγκατάστασης. Για παράδειγμα η γωνία ανύψωσης για το δορυφόρο ASTRA 19,2° ανατολικά στην Daun είναι 31,29°. Επειδή πρόκειται για ανακλαστήρα offset, ρυθμίστε μία γωνία που να ταιριάζει στον ανακλαστήρα και όχι τη συγκεκριμένη. Αυτή μπορείτε να την υπολογίσετε ως εξής:

Γωνία ανύψωσης - γωνία απόκλισης = γωνία ρύθμισης

Η γωνία απόκλισης του DigiDish 33 και του DigiDish 45 είναι 30°. Έτσι για το DigiDish 33 και 45 π.χ. στη Daun προκύπτει μια η εξής γωνία:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

1. Λύστε τους κοχλίες (Δ) στο καμπυλωτό περίγραμμα έτσι ώστε η εξωτερική μονάδα να μπορεί να κινείται πάνω-κάτω. Τοποθετήστε έναν ευθύ πήχη στον ανακλαστήρα όπως στην εικόνα 4. Ρυθμίστε τη γωνία που υπολογίσατε με τη βοήθεια ενός μοιρογνωμονίου.

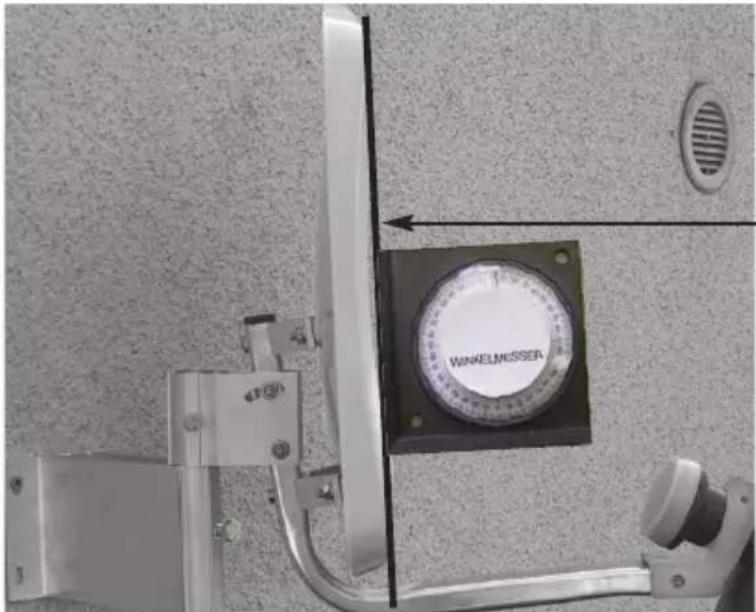

Εικόνα 4

Χωροσταθμικός πήχης

1. Λύστε τον κοχλία (Γ) και (Β) στο καμπυλωτό περίγραμμα και γυρίστε αργά τον ανακλαστήρα προς την ανατολή ή τη δύση (γωνία αζιμουθίου) μέχρι να γίνει λήψ η της τηλεοπτικής εικόνα του δέκτη.

2. Τώρα πρέπει να ρυθμιστεί καλά ο ανακλαστήρας. Γι' αυτό είναι σημαντικό να ανατρέξετε στις πληροφορίες του αναμεταδότη (βλ. οδηγίες λειτουργίας του ψηφιακού δέκτη).

3. Τροποποιήστε προσεκτικά τη γωνιά αζιμουθίου (ανατολή/δύση) και τη γωνία ανύψωσης έτσι ώστε να αποκτήσετε τη καλύτερη δυνατή απόκλιση του δείκτη επιπέδου και ποιότητας.

4. Τοποθετήστε όλους τους κοχλίες και προσέξτε να μη μειωθεί η λήψη. Ο ανακλαστήρας είναι έτοιμος και άριστα ευθυγραμμισμένος προς τον επιθυμητό δορυφόρο.

Χαρακτηριστικά του LNB:

Χαμηλή μπάντα συχνότητας τοπικού ταλαντωτή: 9.750 MHz Υψηλή μπάντα συχνότητας τοπικού ταλαντωτή: 10600 MHz Αλλαγή υψηλής/χαμηλής μπάντας: 22kHz-σήμα του δέκτη

Προαιρετικός εξοπλισμός:

Στήριγμα σωλήνα για τη συναρμολόγηση του ιστού Αριθ. μοντέλου: 0000/0500 Υποστάτες μπαλκονιού Αριθ. μοντέλου: 0000/1751 Στήριγμα βεντούζας Αριθ. μοντέλου: 0000/1758 Υποστάτες μπαλκονιού Αριθ. μοντέλου: 00 Υποστάτες για πλάκες μπετόν Αριθ. μοντέλου: 0000/1756

Το προϊόν αυτό φέρει το σήμα CE και πληρεί όλες τις νόρμες της ΕΕ. Με την επιφύλαξη τροποποιήσεων και τυπογραφικών λαθών. Τελευταία ενημέρωση 06/12 To DigiDish και η TechniSat είναι κατατεθέντα εμπορικά σήματα της TechniSat Digital GmbH TechniSat Digital GmbH • Julius-Saxler-Str. 3 • D-54550 Daun

Ανοικτή τηλεφωνική γραμμή: [phone]

Δευτέρα έως Παρασκευή, 8:00 - 18:00 (ίσχύουν οι συνήθεις χρεώσεις για κλήσεις από το εξωτερικό)
