Produkttype	Offset-parabol
Mærke	TechniSat
Model	DigiDish 45
Reflektor	Aluminium
AZ/EL-beslag	Medfølger med vippeprofil
LNB-hoved	Inkluderet, LOF Low-Band 9750 MHz, High-Band 10600 MHz
Offset-vinkel	30 grader
Reflektor diameter	45 cm
Montering	Vægbeslag medfølger; mastadapter som ekstraudstyr
Koaksialkabel	10 m i komplette sæt med F-stik
Certificeringer	CE-mærkning, overholder europæiske standarder
Ekstraudstyr	Mastadapter (Ref. 0000/0500), altanbeslag (Ref. 0000/1751, 0000/1755), sugekopbeslag (Ref. 0000/1758), betonflisebeslag (Ref. 0000/1756)
Kundeservice	Mandag til fredag, 8-18 (normale takster fra udlandet)

Ofte stillede spørgsmål - DigiDish 45 TECHNISAT

Hvordan monteres DigiDish 45 parabol?

Fastgør først reflektoren til AZ/EL-beslaget med de medfølgende skruer. Montér samlestykket ved at løsne skruen på vippeprofilen, og installer derefter LNB-hovedet med monteringsbøjlen. Fastgør derefter vægbeslaget på det valgte sted, og sæt parabolen i. Juster elevationsvinklen og azimuth i henhold til instruktionerne.

Hvilken elevationsvinkel skal jeg bruge til min region?

Se i det medfølgende AZ/EL-skema i vejledningen. For eksempel for Daun er elevationsvinklen for ASTRA 19,2° Øst 31,29°. Tilpas denne vinkel ved at trække offset-vinklen på 30° fra for at få den vinkel, der skal indstilles på parabolen.

Hvordan beregner man den vinkel, der skal indstilles på parabolen?

Vinklen der skal indstilles = elevationsvinklen (fra din placering) - offset-vinklen (30°). Eksempel: 31,29° - 30° = 1,29°. Brug en vinkelmåler og en lige lineal placeret på reflektoren til at indstille denne vinkel.

Hvordan installeres F-stik på koaksialkablet?

Fjern først 6 mm af isolationen omkring kablets kerne, og derefter 10 mm af den ydre isolation for at blotlægge fletningen. Sørg for, at ingen fletningstråde rører kernen. Skru F-stikket på, indtil kernen flugter med forkanten. Kontroller, at der ikke er kortslutning.

Hvilket ekstraudstyr findes til DigiDish 45?

Ekstraudstyret omfatter: mastadapter (Ref. 0000/0500), altanbeslag (Ref. 0000/1751 og 0000/1755), sugekopbeslag (Ref. 0000/1758) og betonflisebeslag (Ref. 0000/1756).

Hvordan rettes parabolen ind uden måleudstyr?

Forbind LNB-hovedet til den digitale modtager og fjernsynet. Vælg en kanal, der sendes fra satellitten (fx ARD for ASTRA). Indstil elevationen i henhold til skemaet, og drej derefter langsomt reflektoren i azimuth, indtil der opnås et billede. Finjuster ved at overvåge signalkvaliteten på modtageren.

Hvad er karakteristika for det medfølgende LNB-hoved?

LNB-hovedet har en LOF-frekvens Low-Band på 9750 MHz og High-Band på 10600 MHz. Skift mellem båndene sker via et 22 kHz signal fra demodulatoren.

Hvor finder man hjælp ved installationsproblemer?

Kontakt TechniSat kundeservice mandag til fredag fra 8 til 18. Taksterne for opkald fra udlandet er de gældende. Du kan også se den fulde vejledning online.

Hvad gør man, hvis en forhindring generer modtagelsen?

Sørg for, at der ikke er nogen forhindringer (altan, væg, træ) i modtagelsesfeltet mod syd (satellit ASTRA 19,2° Øst). Flyt om nødvendigt parabolen eller hæv den for at få frit udsyn. Et diagram i vejledningen gør det muligt at kontrollere minimumsafstanden til forhindringer.

Hvordan vedligeholdes DigiDish 45 parabolen?

Rengør reflektoren med en blød, tør klud for at fjerne støv. Undgå slibende rengøringsmidler. Kontroller regelmæssigt monteringen og tilstanden af koaksialkablet. Ved sne eller is, fjern forsigtigt fra reflektoren.

BRUGSANVISNING DigiDish 45 TECHNISAT

3 Sikkerhetshenvisninger

Offset vinkelen til DigiDish 33, samt DigiDish 45 er på 30°.

Monteringsvejledning

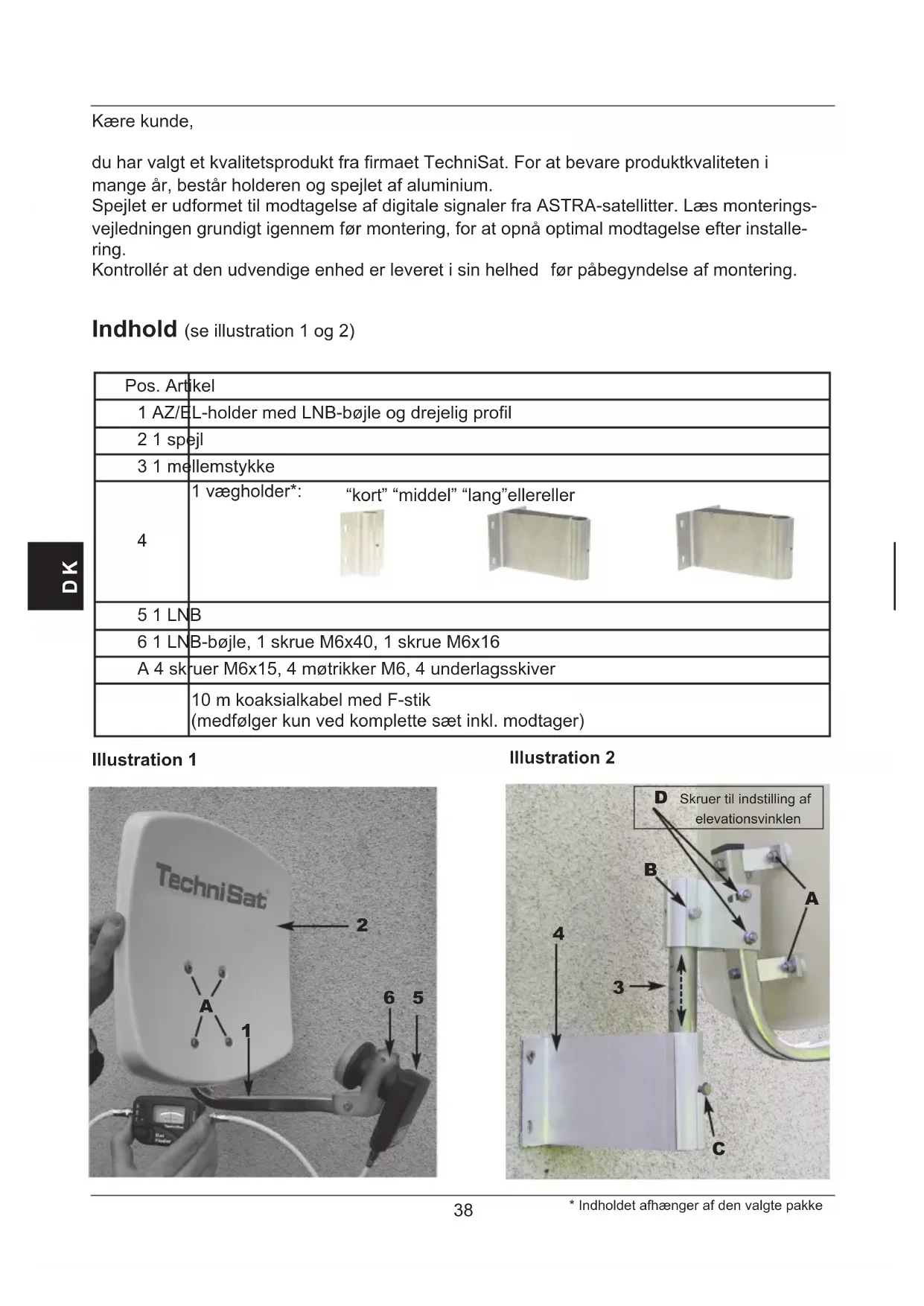

Kære kunde,

du har valgt et kvalitetsprodukt fra firmaet TechniSat. For at bevare produktkvaliteten i mange år, består holderen og spejlet af aluminium.

Spejlet er udformet til modtagelse af digitale signaler fra ASTRA-satellitter. Læs monterings-vejledningen grundigt igennem før montering, for at opnå optimal modtagelse efter installe-ring.

Kontrollér at den udvendige enhed er leveret i sin helhed før påbegyndelse af montering.

Pos. Artikel
1 AZ/EL-holder med LNB-bøjle og drejelig profil
2 1 spejl
3 1 mellemstykke
4	1 vægholder*: “kort” “middel” “lang”ellereller
5 1 LNB
6 1 LNB-bøjle, 1 skrue M6x40, 1 skrue M6x16
A 4 skruer M6x15, 4 møtrikker M6, 4 underlagsskiver
	10 m koaksialkabel med F-stik(medfølger kun ved komplette sæt inkl. modtager)

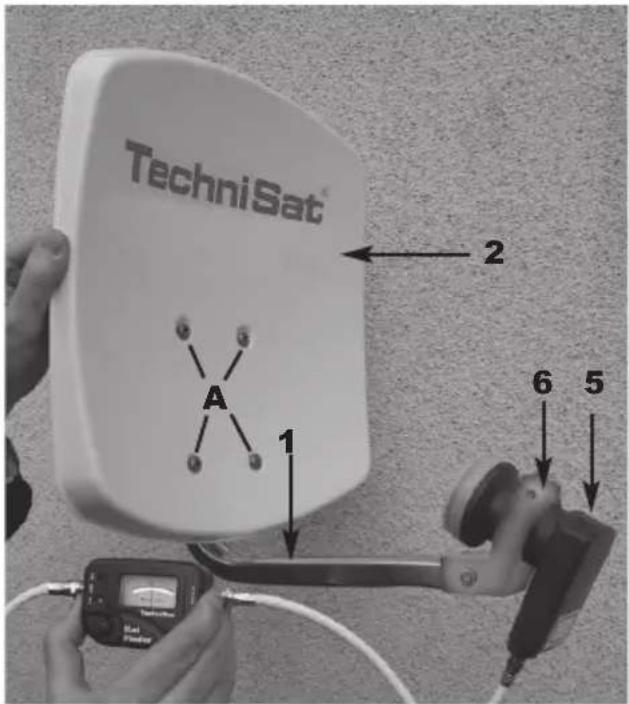

Illustration 1

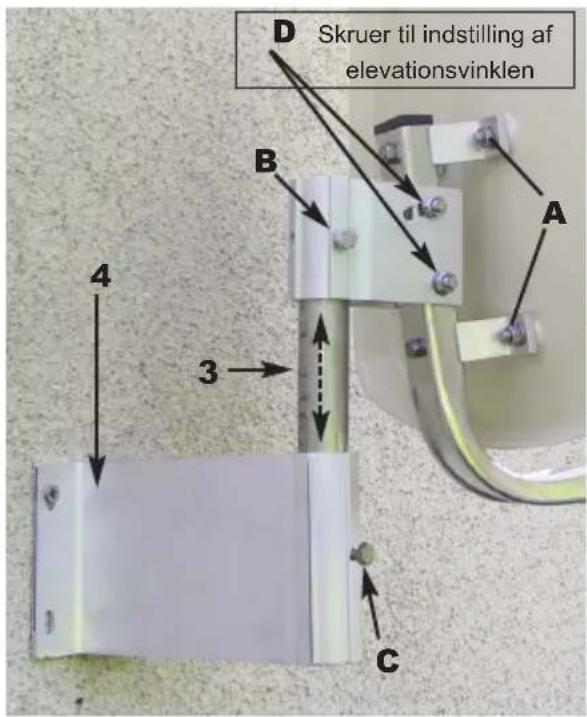

Illustration 2

1 Montering af den udvendige enhed

Den udvendige enhed er delvist formonteret ved levering, så du udelukkende behøver at montere spejlet (pos. 2) og mellemstykket (pos. 3).

Fastgør først spejlet med skruerne (A) på AZ/EL-holderen (pos. 1). Løsn derefter skruen

(B) på den drejelige profil for at montere mellemstykket. Montér tilsluttende LNB'en

(pos. 5) vha. LNB-bøjlen (pos. 6) ifølge illustration 1 på LNB-holderen.

2 Opsætning

Valg af opsætningssted

a) Sørg for at der fra det valgte monteringssted er frit udsyn mod syd for at modtage satellitpositionen ASTRA 19,2° øst.

Ved hjælp af grafikken nedenfor kan du se om den tilstrækkelige afstand til tilstøden-de hindringer er overholdt, for at undgå svag modtagelse pga. hindringer. Sørg for at spejlet ved montering under en terasse ikke dækkes af et frem ragende tag.

b) Fastgør vægholderen (pos. 4) vandret på det valgte sted.

For at sikre at den udvendige enhed fastholdes optimalt, bør fastgøringsmaterialet (skruer, rawlplugs, osv.) til monteringsoverfladen udvælges tilsvarende. På grund af de mange forskellige murværk, medfølger der ikke fastgøringsmateriale til montering af vægholderen.

c) Løsn skruen (C) på vægholderen og isæt den udvendige enhed m ed mellemstykket.

Vinkel A (elevation)	Stigning B (cm pr. m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Sikkerhedsanvisninger

Ved installering skal de pågældende EU-normer og VDE-bestemmelser overholdes for at sikre elektrisk sikkerhed (f.eks. VDE 0855, del 1).

4. Montering af F-stik

Advarsel!

Montér F-stikkene på modtageranlægget i ikke-strømførende tilstand!

Vær yderst forsigtig ved montering af F-stikkene for at undgå funktionsfejl eller forstyrrelse af Sat-modtageren pga. forkert stikmontering.

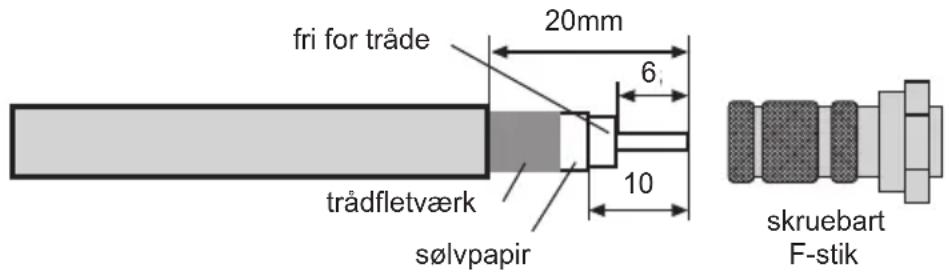

Fjern isoleringen på kabelenden vha. en skarp kniv til en længde på 6 mm ind til inderlederen. Sørg for at inderlederen ikke bliver beskadiget.
Fjern overskydende tråde på fletskærmen.
Fjern nu 10 mm af den ydre kunststofkappe for at blotlægge fletskærmen. Sørg for at fletskærmen ikke bliver beskadiget.
Sørg for at trådene fra fletskærmen ikke berører inderlederen.
Drej nu forsigtigt F-stikket på kablet indtil inderlederen lukker med den forreste kant på F-stikket.

Kontrollér til sidst endnu en gang at ingen af trådene fra fletskærmen berører kablets inderleder. F-stikket er nu korrekt monteret.

Illustration 3

5. Indstilling af den udvendige enhed

Indstilling af den udvendige enhed bør udføres ved hjælp af et måleapparat.

Indstillingen er også mulig m ed den mere fordelagtige TechniSat SatFinder (artikel-nr. 0000/3045).

Hvis ingen af disse er tilgængelige, kan indstillingen udføres på følgende måde vha. en digital modtager og et tv-apparat.

1. Forbind LNB'en og modtageren med et egnet koaksialkabel.

2. Tilslut modtageren til tv-apparatet og indstil modtageren til en programplads hvor den ønskede satellit kan modtages (f.eks. ARD for ASTRA).

3. Se elevationsvinklen for opstillingsstedet i AZ/EL-tabellen (se kapitel 6) Dette er f.eks. for satelliten ASTRA 19,2° øst i Daun 31,29°. Da det for din udvendige enhed drejer sig om et offset-spejl, indstilles ikke den regi- strerede elevationsvinkel, men en for spejlet tilpasset vinkel. Dette beregnes såle- des:

Elevationsvinkel - offsetvinkel = Vinkel for indstilling

Offsetvinklen for DigiDish 33 hh v. DigiDish 45 udgør 30°.

Således udgør for en DigiDish 33 hhv. 45 f.eks. i Daun en vinkel på:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

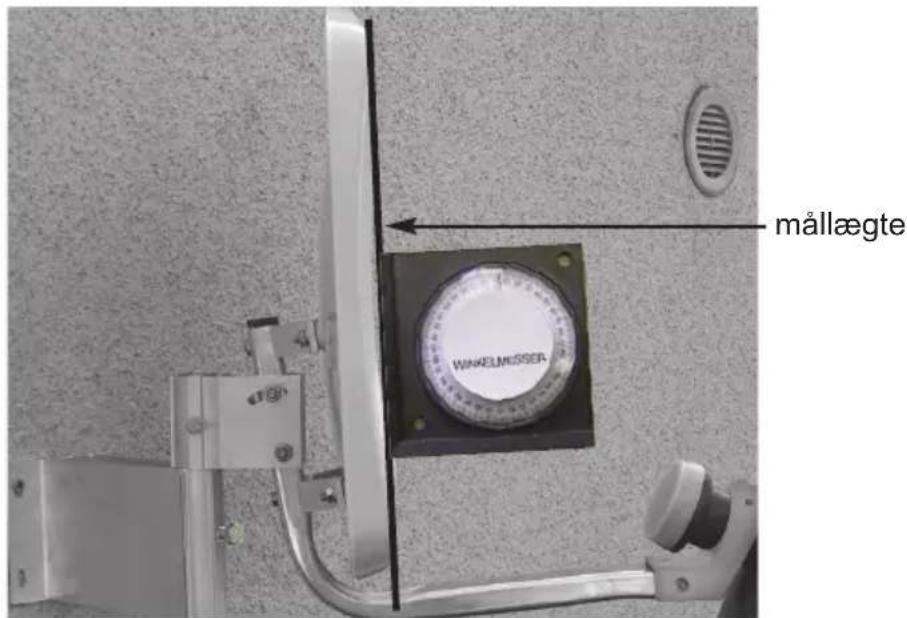

1. Løsn skruerne (D) på den drejelige profil så den udvendige enhed kan bevæges op hhv. ned. Læg en lige lægte over spejlet ifølge illustration 4. Indstil den fastsatte vinkel vha. en vinkelmåler.

Illustration 4

1. Løsn nu skruen (C) hhv. (B) på den drejelige profil, og drej spejlet langsomt mod øst eller vest (azimutvinkel), indtil tv-billedet modtages.
2. Nu mangler blot finjustering af spejlet. Hertil er det hensigtsmæssigt at hente transponder-info (se betjeningsvejledningen for digitalmodtageren).
3. Ændr nu forsigtigt azimut (øst/vest)- og elevationsvinklen således at du opnår et maksimalt udslag for niveau- hhv. kvalitetsangivelsen.
4. Fastgør nu alle skruerne og sørg for at modtagelsen herved ikke forværres. Spejlet er nu færdig monteret og indstillet optimalt til den ønskede satellit.

Karakteristiske værdier for LNB'en:

LOF Low-Band: 9750 MHz

LOF High-Band: 10.600 MHz

Omostilling Low - / High-Band: 22kHz-signal for modtageren

Valgfrit tilbehør:

Rør-fitting til montering på mast Art.-nr.: 0000/0500

Balkonstander Art.-nr.: 0000/1751

Holder med sugefod Art.-nr.: 0000/1758

Balkonstander Art.-nr.: 0000/1755

Betonpladestander Art.-nr.: 0000/1756

Dette Produkt er CE-mærket og opfylder alle påkrævede EU-normer.

Ændringer og trykfejl forbeholdes. Stand 06/12
