MODE D'EMPLOI DigiDish 45 TECHNISAT
Instructions de montage
Cher client,
Vous avez acquis un produit de qualité de la société TechniSat. Le support et le réflecteur sont fabriqués en aluminium pour conserver la qualité sur plusieurs années.
Le réflecteur est conçu pour capter les signaux numériques des satellites ASTRA. Nous vous prions de lire soigneusement les instructions de montage afin d'atteindre des propriétés de réception optimales après l'installation.
Avant de commencer l'installation, vérifiez que la livraison de la parabole est complète.

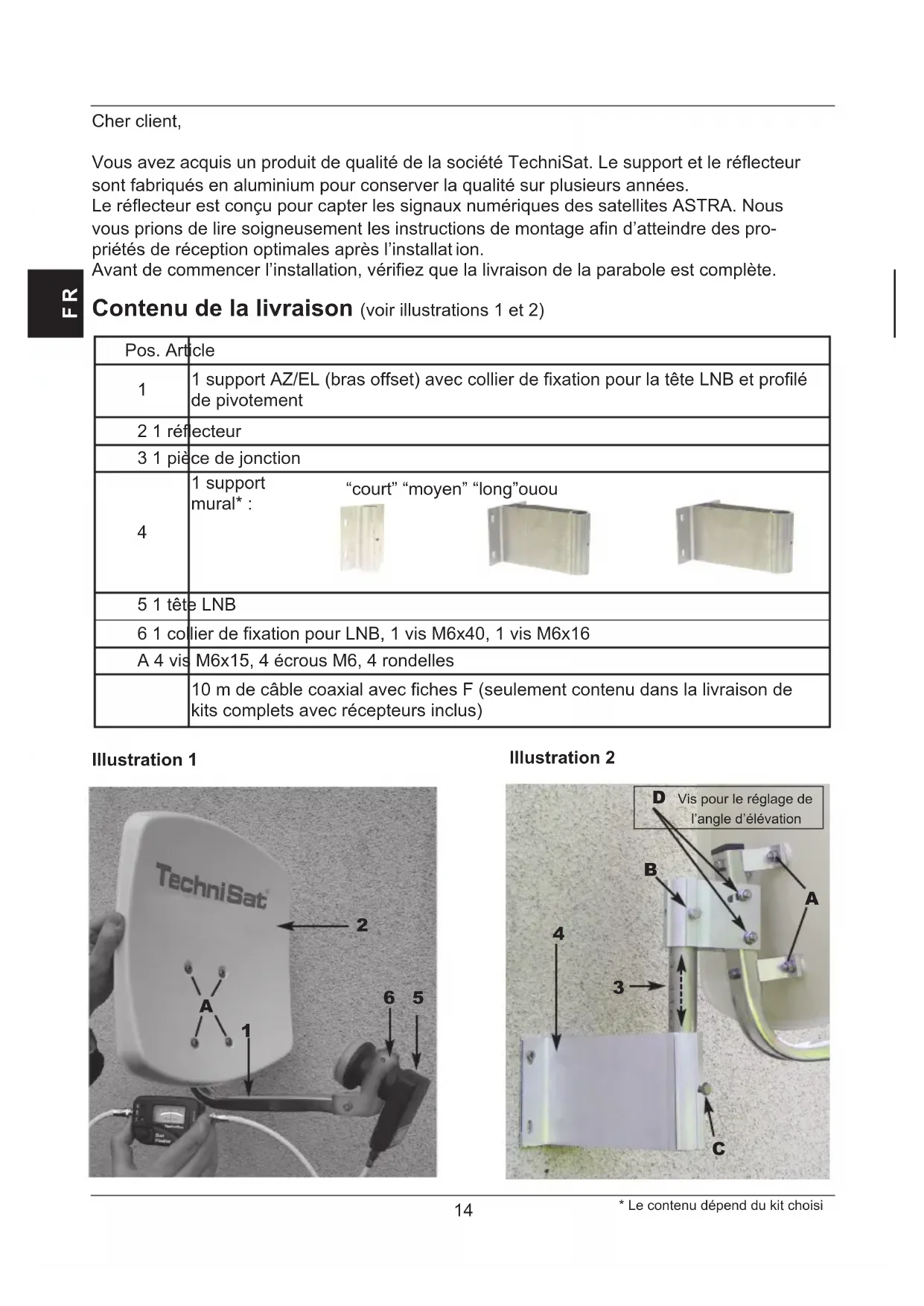

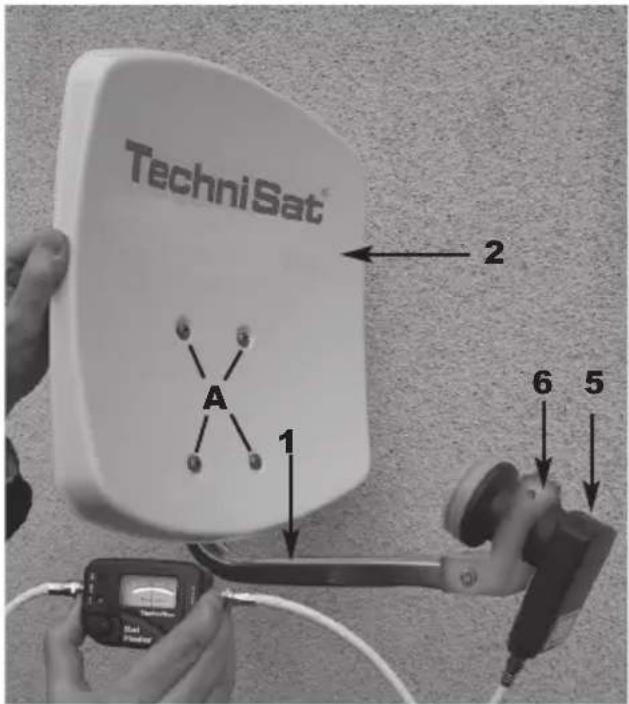

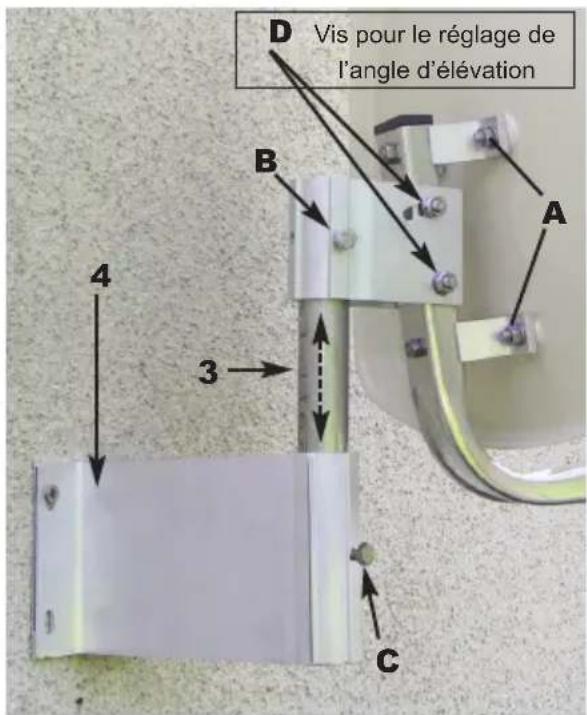

Contenu de la livraison (voir illustrations 1 et 2)
| Pos. Article | |
| 1 | 1 support AZ/EL (bras offset) avec collier de fixation pour la tête LNB et profilé de pivotement |
| 2 1 réflecteur | |
| 3 1 pièce de jonction | |
| 4 | 1 support "court" "moyen" "long"ouou mural*: ![]() |
| 5 1 tête LNB | |
| 6 1 collier de fixation pour LNB, 1 vis M6x40, 1 vis M6x16 | |
| A 4 vis M6x15, 4 écrous M6, 4 rondelles | |
| 10 m de câble coaxial avec fiches F (seulement contenu dans la livraison de kits complets avec récepteurs inclus) | |
Illustration 1
La parabole est livrée partiellement pré-montée de sorte qu'il ne vous reste plus qu'à monter le réflecteur (pos. 2) et le tube de jonction (pos. 3).
Fixez d'abord le réflecteur à l'aide des vis (A) au support AZ/EL (pos. 1). Desserrez ensuite la vis (B) au profilé de pivotement pour monter la pièce de jonction. Montez ensuite la tête LNB (pos. 5) au support à l'aide du collier de fixation pour LNB (pos. 6) selon l'illustration 1.
2. Installation
Sélection de l'emplacement
a) Assurez-vous qu'il n'y ait pas d'obstacle dans le champ de réception de l'emplacement prévu en direction du Sud, pour capter la position du satellite ASTRA 19,2° EST. Grâce au schéma ci-dessous, vous pouvez vérifier si la distance à un éventuel obstacle voisin est suffisante, pour éviter un affaiblissement de la réception qui pourrait en résulter. Si vous montez l'unité sous un balcon ou une terrasse, veillez à ce que le champ du réflecteur ne soit pas obstrué par une construction en saillie.
b) Fixez le support mural (pos. 4) horizontalement à l'emplacement prévu. Utilisez des éléments de fixation (vis, chevilles) appropriés au matériau de la surface de montage, pour assurer une fixation opti - male de la parabole. En raison de la multitude des types de construction, la livraison ne contient pas d'éléments de fixation du support mural.
c) Desserrez la vis (C) du support mural et montez la parabole en insérant la pièce de jonction dans le support mural.
| Angle A (élévation) | Pente B (cm par m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |

3. Consignes de sécurité
Respectez, lors de l'installation, les normes harmonisées européennes et les dispositions VDE pour assurer la sécurité en matière d'électricité (p. ex. VDE 0855, partie 1).
Renseignez-vous si nécessaire chez votre revendeur spécialisé.
4. Montage des fiches F
Attention!
Ne montez les fiches F que si l'installation de réception est sans courant !
Effectuez le montage des fiches F très soigneusement, pour éviter des dysfonctionnements ou même une détérioration du démodulateur suite à un mauvais montage.

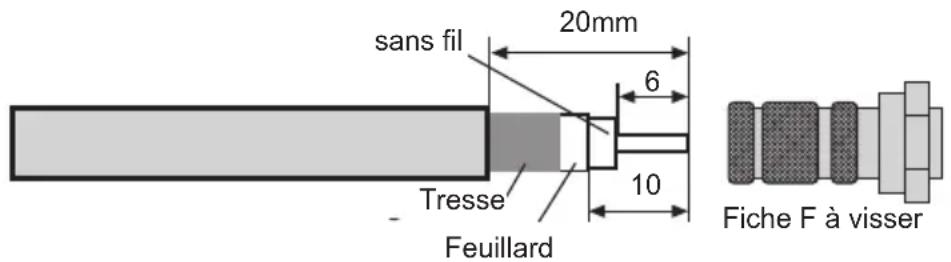

Tenez également compte de l'illustration 3, complémentaire au descriptif.
Enlevez l'isolation de l'extrémité du câble à l'aide d'un couteau tranchant sur une longueur de 6 mm jusqu'à l'âme du câble. Veillez à ne pas endommager l'âme du câble.
Enlevez les fils de la tresse qui dépassent.
Enlevez maintenant sur une longueur de 10 mm la gaine extérieure pour dégager la tresse. Veillez à ne pas endommager la tresse.
Assurez-vous qu'aucun fil de la tresse ne touche l'âme du câble.
Vissez maintenant prudemment la fiche F sur le câble jusqu'à ce que l'âme du câble affleure le bord avant de la fiche F. Vérifiez à nouveau qu'aucun fil de la tresse ne touche l'âme du câble. La fiche F est ainsi correctement montée.
Illustration 3
Effectuez le pointage de la parabole si possible avec un appareil de mesure du champ.
Le pointage est également possible avec un pointeur bon marché TechniSat SatFinder (réf. n° 0000/3045).
Si aucune de ces aides n'est disponible, le pointage peut s'effectuer à l'aide d'un récepteur numérique et d'un téléviseur de la manière suivante :
- Reliez la tête LNB à l'aide d'un câble coaxial approprié au récepteur numérique.
-
Branchez le récepteur au téléviseur en sélectionnant au récepteur une chaîne émise par le satellite concerné (p. ex. ARD pour ASTRA).
-
Consultez le tableau AZ/EL (voir chapitre 6) pour obtenir l'angle d'élévation pour votre emplacement. Celui-ci est, par exemple, de 31,29° à Daun pour le satellite ASTRA 19,2° Est. Comme votre parabole est constituée d'un réflecteur offset, ce n'est pas l'angle lu qu'on réglera, mais un angle résultant adapté au réflecteur. Ce dernier se définit comme suit :
Angle d'élévation - angle offset = angle à régler
L'angle offset de la parabole DigiDish 33 et DigiDish 45 est de 30^ . L'angle pour une parabole DigiDish 33 et 45 qui en résulte à Daun sera de :
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

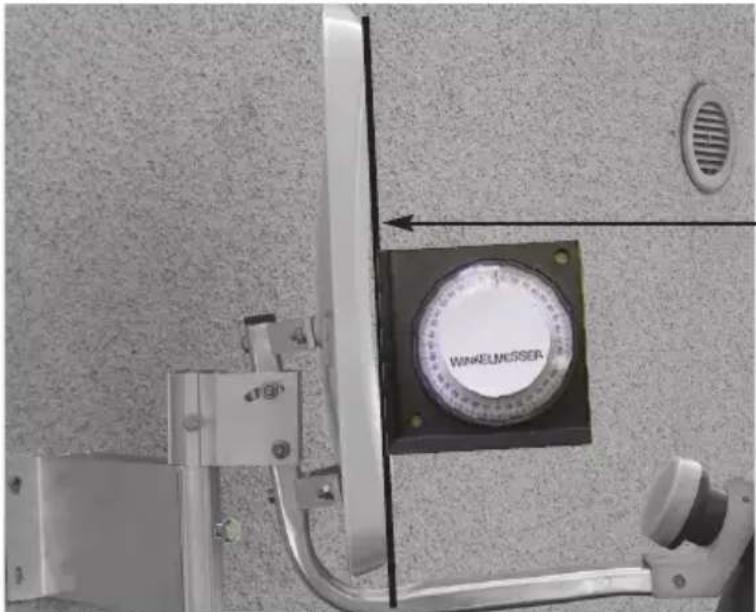

- Desserrez les vis (D) au profilé de pivotement afin de pouvoir pivoter la parabole vers le haut ou vers le bas. Posez une latte droite sur le réflecteur selon l'illustration 4. Réglez l'angle déterminé à l'aide d'un goniomètre.
Illustration 4
- Desserrez maintenant la vis (C) du support mural ou encore (B) au profilé de pivotement et tournez lentement le réflecteur vers l'Est ou l'Ouest (angle azim ut) jusqu'à ce que vous captez l'image du récepteur sur votre téléviseur.
- Il faut maintenant affiner le réglage du réflecteur. Pour effectuer cette opération, il est judicieux d'appeler l'information relative au transpondeur (voir le manuel de l'utilisateur du récepteur).
- Modifiez maintenant très prudemment l'angle d'azimut (Est/Ouest) et d'élévation de sorte à obtenir une indication du niveau ou de la qualité de réception maximale.
- Resserrez maintenant toutes les vis en veillant à ce que la qualité de la réception reste constante.
La parabole est maintenant montée et pointée sur le satellite correspondant.

Caractéristiques de la tête LNB :
LOF Low-Band : 9750 MHz
LOF High-Band : 10600 MHz
Commutation Low - / High-Band : 22kHz-signal du démodulateur

Accessoires optionnels :
Adaptateur pour montage à un mât Réf. n° 0000/0500
Support pour balcon Réf. n° 0000/1751
Pied-support à ventouse Réf. n° 0000/1758
Support pour balcon Réf. n° 0000/1755
Support pour dalles en béton Réf. n° 0000/1756
Ce produit porte le marquage CE et est conforme à toutes les normes européennes applicables.
Sous réserve de modifications et d'erreurs d'impression. Mise à jour 06/12
