Gratulálunk, hogy a TechniSat kiváló minőségű termékét választotta. Annak érdekében, hogy a termék minősége évekig megmaradjon, a tartó és a tükör alumíniumból készülnek.

A tükör az ASTRA műholdak digitális jeleinek vételére szolgál. A szerelés előtt kérjük, gondosan olvassa el a szerelési útmutatót, így a telepítést követően optimális vételi jellemzőket érhet el.

Mielött elkezdené a szerelési munkálatokat, ellenőrizze a kültéri egység teljességét.

A csomag tartalma (lásd 1. és 2. ábra)

Poz. Cikk
1 1 AZ/EL-tartó LNB-tartóbilincsel és mozgatható profilal
2 1 Tükör
3 1 Köztes elem
4	1 Fali tartó*: "rövid" "közepes" "hosszú"vagyvagy
5 1 LNB
6 1 LNB-tartóbilincs, 1 M6x40 csavar, 1 M6x16 csavar
A 4 M6x15 csavar, 4 M6 anya, 4 alátét
	10m koaxiális kábel F-csatlakozókkal (csak vevőegységet is tartalmazó teljes készlet esetén)

1. ábra

TechniSat® A 1 2 6 5 HU

2. ábra

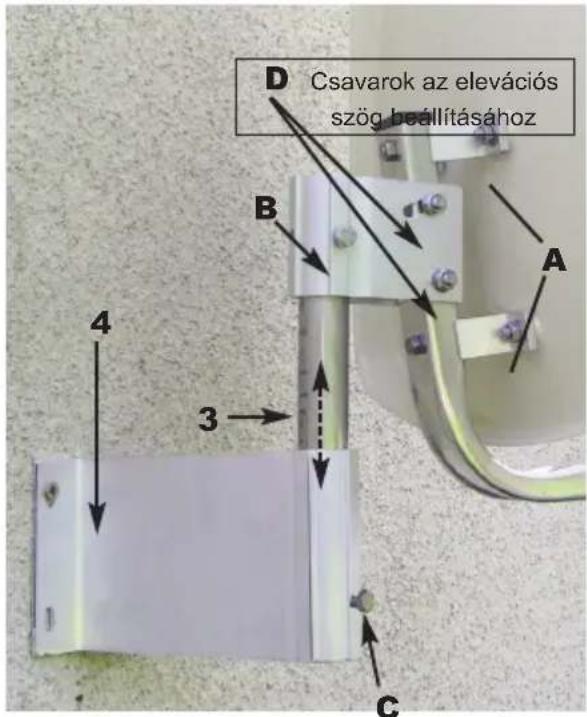

D Csavarok az elevációs szög beállításához B A 4 3 C

1. A kültéri egység szerelése

A kültéri egység a kiszállításkor részben már össze van szerelve, így lényegében csak a tükröt (2. poz.) és az összekötő elemet (3. poz.) kell összeszerelni.

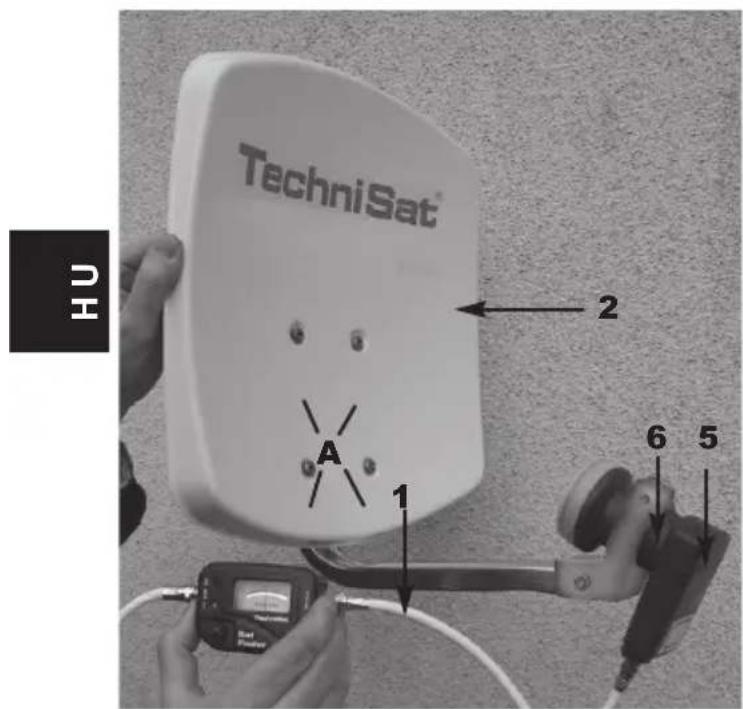

Először rögzítse a tükröt csavarokkal (A) az AZ/EL tartóhoz (1. poz.). Ezt követően lazítsa meg a csavart (B) a mozgatható profilon a köztes elem montírozásához. Ezt követően szerelje az LNB-t (5. poz.) az LNB tart óbilincs (6. poz.) segítségével az 1. ábrának megfelelően az LNB tartóra.

2. Felépítés

A hely kiválasztása

a) Győződjön meg arról, hogy a kívánt felállítási hely szabad kilátást biztosít délre az ASTRA 19,2° Kelet műhold vételéhez.

Az alábbiakban látható ábra segítségével megállapíthatja, hogy kellő térköz áll-e rendelkezésre a legközelebbi akadálytól annak érdekében, hogy az akadály ne gyengítse le a vételi jelet. Ügyeljen arra, hogy a tükör teraszon történő felszerelésekor ne takarja el azt semmilyen előre nyúló tető.

b) Rögzítse a fali tartót (4. poz.) függőlegesen a kiválasztott helyre.

A külső egység optimális rögzítése érdekében a rögzítéshez használt anyagokat (csavarok, tiplik, stb.) a szerelési felületnek megfelelően kell megválasztani. A falszerkezetek sokfélesége miatt a cso-mag nem tartalmazza a fali tartó felszereléséhez szükséges rögzítő eszközöket.

c) Lazítsa meg a csavart (C) a fali tartón, és függessze fel a külső egységet a köztes elem segítségével.

A szög(Eleváció)	B meredekség(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3. Biztonsági tudnivalók

Vegye figyelembe a telepítés során a megfelelő európai szabványokat és VDE-rendelkezéseket az elektromos biztonság szavatolása érdekében (pl. VDE 0855, 1. rész).

Szükség esetén kérje szakkereskedője segítségét.

4. Az F-csatlakozók szerelése

Figyelem!

Az F-csatlakozót a vevőegység áramtalanított állapotában kell felszerelni!

Az F-csatlakozók montírozása során rendkívül gondosan járjon el, hogy kizárhatók legyenek a műholdvevő helytelen csatlakozó-felszerelése miatti funkciózavarok vagy akár az egység megsemmisülése.

Vegye figyelembe a szöveges leírás mellett a 3. ábrát is.

Távolítsa el a kábelvég szigetelését egy éles kés segítségével a végétől számított 6 mm-es szakaszon (a belső vezetékig). Eközben ügyeljen arra, hogy a belső vezeték ne sérüljön meg.
Távolítsa el az árnyék olás túlnyúló drótdarabjait.
Távolítson el 10 mm-t a külső műanyag burkolatból, hogy az árnyékolás szabaddá váljon. Eközben ügyeljen arra, hogy az árnyékolás ne sérüljön meg.
Győződjön meg arról, hogy nem érintkeznek az árnyékolás drótjai a belső vezetékkel.
Most pedig óvatosan csavarja az F-csatlakozót a kábelre, amíg a belső vezeték teljesen hozzáér az F-csatlakozó elülső pereméhez.

Ezt követően még egyszer ellenőrizze, hogy nem érintkezik-e az árnyékolás valamelyik drótja a kábel belső vezetékével. Az F-csatlakozó összeszerelése befejeződött.

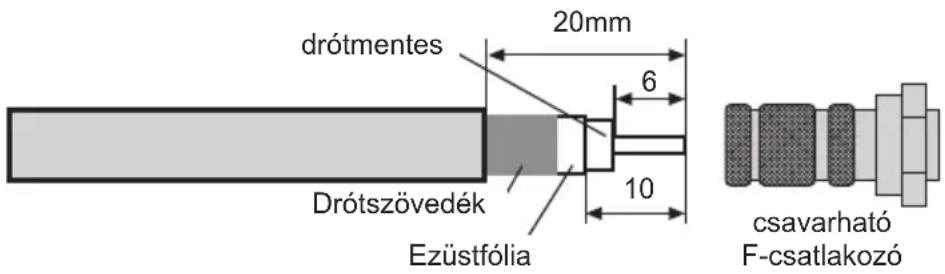

3. ábra

drótmentes 20mm Drótszövedék 6 10 Ezüstfólia csavarható F-csatlakozó

5. A kültéri egység beállítása

A kültéri egység beállítása egy mérőeszköz segítségével történik.

A beállítás elvégezhető egy kedvező árú TechniSat SatFinder (Cikkszám 0000/3045) segítségével is.

Ha egyik sem áll rendelkezésre, akkor egy digitális vevő egység és egy televízió segítségével is elvégezhető a beállítás.

1. Kösse össze az LNB-t két alkalmas koaxiális kábel segítségével a digitális vevőegységgel.

2. Csatlakoztassa a vevőegységet a televízióhoz, és állítsa a vevőegységet egy olyan programhelyre, melyen a kívánt müsort szeretné venni (pl. ASTRA esetén ARD).

3. Az AZ/EL táblázatból (lásd 6. fejezet) megtudja a felállítás helyének megfelelő elevációs szöget. Például ez az ASTRA 19,2° Kelet esetében Daunban 31,29°. Mivel a kültéri egység esetében ofszet-tükörről van szó, nem a leolvasott elevációs szöget, hanem a tükörnek megfelelő szöget kell beállítani. Ennek számítása a következőképpen történik:

Elevációs szög - ofszetszög = beállítandó szög

A DigiDish 33 ill. DigiDish 45 esetében az ofszetszög értéke 30°. Így egy DigiDish 33 ill. DigiDish 45 esetében Daunban a szög:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

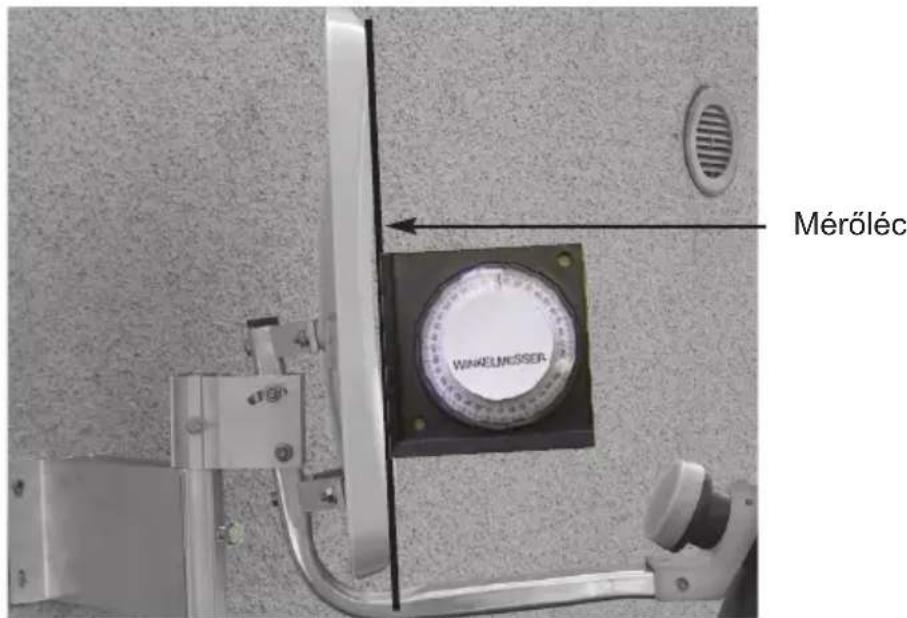

1. Lazítsa meg a csavarokat (D) a mozgatható profilon úgy, hogy a kültéri egységet fel-le tudja mozgatni. Helyezzen egy egyenes lécet a 4. ábrán látható módon a tükörre. Állítsa be a számított értéket egy szögmérő segítségével.

2. ábra

Méröléc WINKELMÜSSER

1. Lazítsa meg a csavart (C) ill (B) a mozgató profilon, és forgassa el a tükröt óvato-san kelet-nyugati irányba (azimutszög), amíg a képernyőn megjelenik a vevőegység képe.

2. Ezt követi a tükör finomhangolása. Ennek érdekében célszer a transzponder-infó (lásd a digitális vevőegység használati utasítását) megnyitni.

3. Módosítsa óvatosan az azimut (kelet/nyugat) és elevációs szöget úgy, hogy a jelszint és -minőség maximális kitérésű legyen.

4. Rögzítse az összes csavart, ám eközben figyeljen arra, hogy a vétel minősége ne romoljon.

A tükör szerelése befejeződött, és optimálisan beállításra került a kívánt műholdra.

Az LNB-k jellemző értékei:

LOF alacsony sáv: 9750 MHz

LOF magas sáv: 10600 MHz

átkapcsolás alacsony / magas sáv: a vevőegység 22kHz jele

Opcionális kellékek:

Csőszerelvény oszlopra történő szereléshez Cikkszám: 0000/0500

Erkélyállvány Cikkszám: 0000/1751

Szívótalp tartó Cikkszám: 0000/1758

Erkélyállvány Cikkszám: 0000/1755

Betontalapzat állvány Cikkszám: 0000/1756

A terméken feltüntetésre került a CE-jel, és megfelel a szükséges EU-szabványoknak.

A módosítások és nyomtatási hibák joga fenntartva. 06/12 állapot
