Skyrider Dome - Ricevitore TECHNISAT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Antenna satellitare mobile (ricevitore)
Marca	TechniSat
Modello	Skyrider Dome
Dimensioni (L x A)	450 x 410 mm
Peso	4,7 kg
Alimentazione elettrica	12 ~ 24 V CC
Consumo elettrico	30 W (in ricerca)
Frequenza di ingresso	10,7 ~ 12,75 GHz
Guadagno d'antenna	31,0 dBi
Polarizzazione	Orizzontale / verticale
Gamma angolare (elevazione / azimut)	5° ~ 90° / 360°
Sistema di commutazione satellitare	DiSEqC 1.1
Uscite LNB	1 o 2 (versione doppia)
Auto-allineamento	Sì, automatico verso satelliti preinstallati
Protezione antifurto	Meccanica (fissaggio) ed elettronica (allarme sonoro)
Contenuto della confezione	Antenna, controller, copricavo, supporto, telecomando, cavi, manuale
Manutenzione e pulizia	Pulire con un panno morbido; non verniciare né fissare oggetti sul duomo
Sicurezza	Non aprire; uso in clima temperato; scollegare prima dello spostamento
Pezzi di ricambio e riparabilità	Contattare il servizio assistenza TechniSat; nessuna riparazione da parte dell'utente

Domande frequenti - Skyrider Dome TECHNISAT

Come installare il Skyrider Dome?

Posizionare l'antenna all'esterno con vista libera verso sud. Collegare il cavo dell'antenna al controller, quindi il controller al ricevitore TV. Collegare l'alimentazione 12-24 V CC. Accendere l'interruttore sul retro del controller e premere Power.

Cosa fare se l'antenna non trova alcun satellite?

Verificare che non ci siano ostacoli (alberi, edifici) davanti all'antenna. Selezionare un altro satellite come Astra 19,2° Est. Se il problema persiste, riavviare l'apparecchio scollegando e ricollegando l'alimentazione.

Come utilizzare la funzione DiSEqC?

Assicurarsi che il ricevitore supporti DiSEqC 1.0 come minimo. Premere 2 secondi il tasto DiSEqC sul controller per attivare/disattivare. I satelliti sono preconfigurati (es. Astra 28,5° Est sulla posizione A/A). Consultare la tabella nel manuale.

Come disattivare l'allarme antifurto?

Una volta attivato l'allarme, premere il tasto di disattivazione dell'allarme sul telecomando o sul controller. Per riattivare l'allarme, spegnere e riaccendere l'interruttore sul retro del controller.

Posso verniciare il duomo dell'antenna?

No, non verniciare la copertura dell'antenna né fissare nulla su di essa. Ciò ridurrebbe la ricezione del segnale satellitare.

Qual è la durata della ricerca dei satelliti?

La durata media della ricerca è di 180 secondi (3 minuti). Se è più lunga, verificare l'assenza di ostacoli.

Il mio controller non si accende, cosa fare?

Verificare tutte le connessioni: cavo di alimentazione tra la presa e il controller, cavo tra controller e antenna (porta sinistra dell'antenna). Assicurarsi che l'interruttore posteriore sia in posizione di accensione. Se la spia di allarme si accende, spegnere l'interruttore e ricollegare l'antenna.

Il segnale è debole o intermittente, perché?

Una forte pioggia o neve sull'antenna può ridurre il segnale. Spolverare la neve se necessario. Verificare anche che il cavo non sia danneggiato e che i connettori siano ben serrati.

Come pulire l'antenna?

Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi. Fare attenzione a non graffiare il duomo.

Dove trovare pezzi di ricambio o far riparare l'apparecchio?

Contattare il servizio assistenza TechniSat al [phone] (lun-ven 8:00-20:00). Non tentare di riparare l'apparecchio da soli, ciò annullerebbe la garanzia.

MANUALE UTENTE Skyrider Dome TECHNISAT

Istruzioni per l'uso

SKYRIDER DOME

2.2 Uso conforme alle disposizioni....61

2.3 Smaltimento 61

2.4 Note legali 63

2.5 Note per l'assistenza....64

3 Illustrazioni e descrizione....65

4 Descrizione di SKYRIDER DOME 67

4.1 Introduzione 67

4.2 Entità della fornitura....67

4.3 Caratteristiche di SKYRIDER DOME 67

4.4 Preparazione SKYRIDER DOME al funzionamento....68

4.4.1 Dove viene installato?......68

4.4.2 Schema di collegamento....69

4.5 Protezione antifurto....70

5 Utilizzo....70

5.1 Accensione e spegnimento....70

5.2 Ricerca dei satelliti....70

5.3 Impostazione DiSEqC 71

6 Risoluzione di errori....72

6.1 Nessuna reazione, se il controller è acceso....72

6.2 Errore in fase di orientamento (ricerca satellite)....72

6.3 Altre cause 72

7 Dati tecnici 73

7.1 Dimensioni....73

Al fine di minimizzare i rischi per la sicurezza, evitare danni all'apparecchio e contribuire alla protezione dell'ambiente, seguire le indicazioni riportate di seguito. Leggere attentamente tutte le indicazioni di sicurezza e conservarle per eventuali consultazioni future. Seguire sempre tutte le avvertenze e le indicazioni presenti in queste brevi istruzioni e sulla parte posteriore dell'apparecchio.

Attenzione - indica una nota importante a cui bisogna tassativamente attenersi per evitare guasti all'apparecchio, perdite o usi illeciti di dati o un funzionamento indesiderato.

Suggerimento - indica una nota inerente la funzione descritta e una funzione correlata, da osservare in determinati casi, con indicazione del punto corrispondente delle istruzioni.

2.1 Sicurezza

Per la propria sicurezza, leggere attentamente le norme di sicurezza prima di mettere in funzione SKYRIDER DOME. Il produttore declina ogni responsabilità per eventuali danni sorti per uso inappropriato e inosservanza delle seguenti misure preventive di sicurezza:

L'apparecchio può essere azionato solo in un clima temperato.

Non aprire mai l'apparecchio! Ogni tentativo di riparazione eseguito da persone non qualificate può essere pericoloso e invalidare i diritti di garanzia!

Un intervento resosi eventualmente necessario potrà essere effettuato solo da personale qualificato.

Se penetra acqua nell'apparecchio, spegnerlo e contattare l'assistenza.

Non esporre l'apparecchio a fonti di calore che possono riscaldare l'apparecchio oltre il normale utilizzo.

In caso di evidenti difetti dell'apparecchio, produzione di odori o fumo, malfunzionamenti gravi, danneggiamenti all'alloggiamento, spegnere l'apparecchio e contattare il servizio di assistenza.

È consentito collegare l'apparecchio solo a una tensione di rete di 12 V - 24 V DC. Non provare mai ad azionare l'apparecchio con una tensione diversa.

In base all'ambiente di installazione, posizionare l'apparecchio in un luogo adeguato (superficie piana, su cui l'apparecchio può essere collocato in modo sicuro). Altrimenti l'apparecchio può essere danneggiato o causare un incidente.
Prima di spostare il prodotto, spegnere l'apparecchio e separare tutti i cavi collegati. Se si sposta l'antenna con i cavi collegati vi è il rischio di inciampare e ferirsi. L'apparecchio può essere collegato solo a installazione avvenuta in conformità alle disposizioni.
Se l'apparecchio presenta altri danni, non è consentito metterlo in funzione.
⚠️ Quando si stacca la spina dalla presa, tirare dalla spina, non dal cavo.
⚠️ Non mettere in funzione l'apparecchio in prossimità di piscine o simili.
Non provare mai a riparare da soli un apparecchio guasto. Rivolgersi sempre a uno dei nostri centri di assistenza clienti.
⚠️ L'apparecchio resta collegato alla rete elettrica anche in stato di spegnimento/standby.
Questo apparecchio non è progettato per essere utilizzato da persone (ivi compresi i bambini) con capacità fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o di conoscenze, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto da quest'ultima indicazioni sul corretto utilizzo dell'apparecchio.
⚠️ I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
⚠️ È vietato apportare modifiche ai componenti dell'apparecchio.
Gli apparecchi danneggiati e i componenti accessori danneggiati non devono essere utilizzati.
⚠️ Le batterie in esaurimento possono causare danni al telecomando.
Se l'apparecchio non viene utilizzato per un periodo prolungato, rimuovere le batterie dal telecomando.

2.2 Uso conforme alle disposizioni

Leggere attentamente le presenti istruzioni per l'uso. Solo dopo un'accurata lettura l'utente potrà utilizzare l'apparecchio in modo sicuro e corretto. Conservare le istruzioni per l'uso per un utilizzo futuro.

L'apparecchio è sviluppato per la ricezione dei segnali satellitari.

L'apparecchio è concepito per l'uso privato e non è indicato per l'utilizzo a fini commerciali.

2.3 Smaltimento

L'imballaggio dell'apparecchio è composto esclusivamente da materiali riciclabili. Si prega di consegnarli al sistema di raccolta differenziata "Sistema duale" correttamente classificati. Questo prodotto è contrassegnato in conformità alla direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e alla fine della sua vita utile non deve essere smaltito con i normali rifiuti della casa, ma deve essere consegnato a un punto di raccolta per il riciclo di apparecchi elettrici ed elettronici.

Viene segnalato con il simbolo presente sul prodotto, nelle istruzioni per l'uso e sull'imballaggio.

I materiali sono riciclabili conformemente alla marcatura. Con il riciclo, il riutilizzo dei materiali o con altre forme di riutilizzo dei vecchi apparecchi l'utente dà un importante contributo alla protezione dell'ambiente.

Si prega di informarsi sul centro di smaltimento competente presso l'amministrazione comunale. Evitare che le batterie/pile scariche e i rottami elettronici vengano gettati tra i rifiuti domestici, provvedere invece a smaltirli correttamente (ritiro a cura di un'azienda specializzata, rifiuti speciali).

Le batterie e le pile possono contenere sostanze tossiche nocive per la salute e per l'ambiente. Le batterie/pile sono soggette alla direttiva europea 2006/66/CE. Non vanno smaltite con i normali rifiuti domestici.

Note per lo smaltimento:

Smaltimento dell'imballaggio:

Nel trasporto verso l'utente, il nuovo apparecchio è stato protetto con l'imballaggio. Tutti i materiali impiegati sono rispettosi dell'ambiente e riciclabili. Chiediamo cortesemente all'utente di collaborare e di smaltire l'imballaggio nel rispetto dell'ambiente. Informarsi sulle modalità di smaltimento attualmente utilizzate presso il rivenditore o gli enti comunali di smaltimento.

Rischio di soffocamento! Non lasciare ai bambini l'imballaggio e i suoi componenti. Rischio di soffocamento dovuto a pellicole e altri materiali di imballaggio.

Smaltimento dell'apparecchio:

Gli apparecchi usati non sono rifiuti privi di valore. Uno smaltimento rispettoso dell'ambiente consente di riutilizzare materie prime preziose. Informarsi presso la propria amministrazione comunale sulle possibilità di smaltimento ecologico e conforme dell'apparecchio. Prima di procedere allo smaltimento vanno rimosse dall'apparecchio le batterie e le pile.

2.4 Note legali

Con la presente TechniSat dichiara che SKYRIDER DOME è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

TechniSat non è responsabile dei danni al prodotto causati da azioni esterne, usura o utilizzo inappropriato, riparazioni non autorizzate, modifiche o incidenti.

Con riserva di modifiche ed errori di stampa. Ultimo aggiornamento 10/19. La copia e la riproduzione sono consentite solo con il permesso dell'editore. L'utente può ottenere la versione attuale delle istruzioni in formato PDF nella sezione Download del sito web di TechniSat: www.technisat.de.

SKYRIDER DOME e TechniSat sono marchi registrati di:

I nomi delle aziende, delle istituzioni o delle marche menzionate sono marchi di fabbrica o marchi registrati appartenenti ai rispettivi proprietari.

2.5 Note per l'assistenza

Questo prodotto è stato sottoposto a un controllo di qualità e ha un periodo di garanzia di 24 mesi a decorrere dalla data di acquisto. Conservare lo scontrino come prova di acquisto. Per avvalersi dei diritti di garanzia rivolgersi al rivenditore del prodotto.

Avviso!

Per domande e informazioni o in caso di problemi con l'apparecchio è disponibile la nostra linea tecnica diretta:

lun. - ven. ore 8.00 - 20.00 al numero di tel.:

03925/9220 1800.

Qualora fosse necessario spedire l'apparecchio, utilizzare esclusivamente il seguente indirizzo:

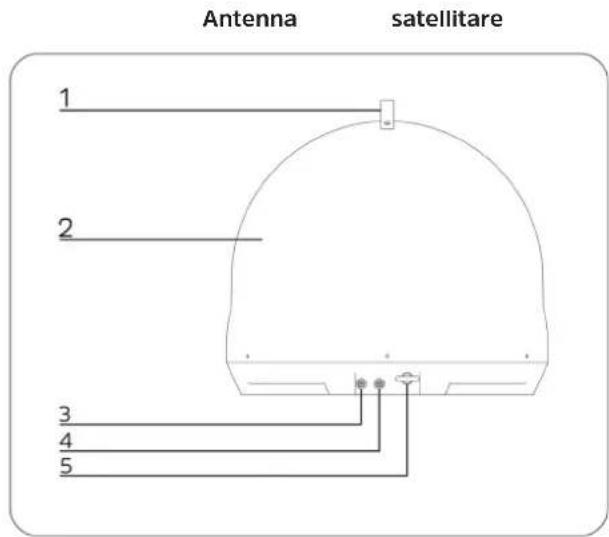

3 Illustrazioni e descrizione

1
Maniglia

2 Antenna satellitare 7 Tasto di silenziamento allarme
3 Collegamento controller (1° STB) 8 Tasti freccia
4 Collegamento 2° STB (solo versione Twin) 9 Tasto DiSEqC
5 Dispositivo di fissaggio antifurto 10 Tasto SET

6

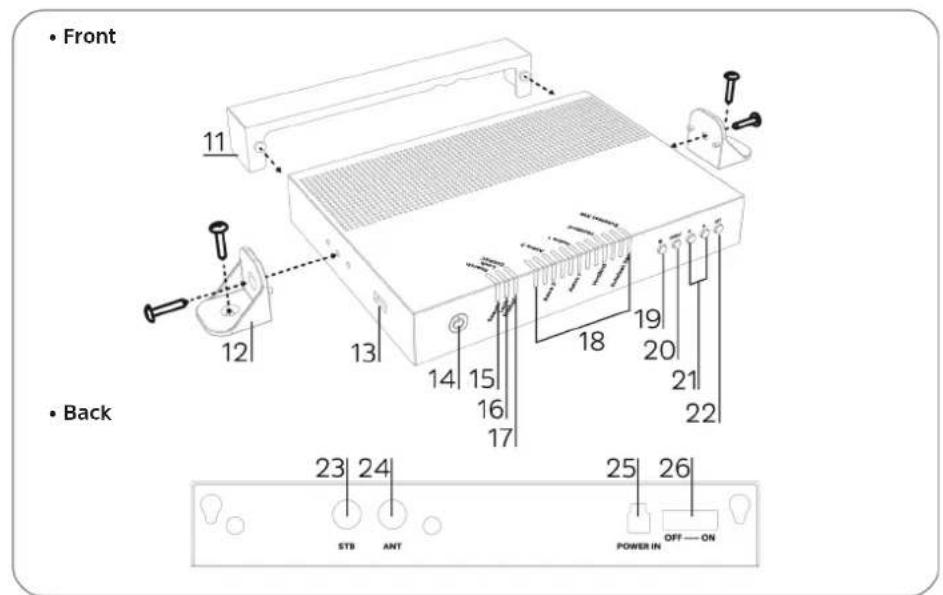

Controller

11 Copricavo
12 Supporto controller
13 Presa USB
14 Tasto di accensione
15 LED ricerca
16 LED blocco
17 LED DiSEqC
18 LED satelliti

19 Tasto di silenziamento allarme
20 Tasto DiSEqC
21 Tasti freccia
22 Tasto SET
23 Presa STB
24 Presa impianto satellitare
25 Alimentazione elettrica
26 Interruttore di alimentazione

4 Descrizione di SKYRIDER DOME

4.1 Introduzione

Le presenti istruzioni descrivono le funzioni e l'utilizzo dell'impianto satellitare mobile SKYRIDER DOME.

Il funzionamento corretto e sicuro del sistema può essere garantito solo con il rispetto delle presenti istruzioni.

L'antenna è un sistema di ricezione TV satellitare intelligente, che può svolgere automaticamente un orientamento verso i satelliti preimpostati.

Per il funzionamento generale è necessario assicurarsi che il sistema abbia sempre una visuale libera in direzione del satellite desiderato. Se il segnale satellitare è interrotto da ostacoli come montagne, edifici, veicoli o alberi, è possibile solo una ricezione satellitare debole o nulla.

4.2 Entità della fornitura

La confezione contiene:

1x SKYRIDER DOME, 1x controller, 1x copricavo, 1x supporto controller, 1x istruzioni per l'uso, 1x telecomando,

1x cavo di alimentazione elettrica, 1x cavo di segnale (versione twin 2x), 1x cavo STB

4.3 Caratteristiche di SKYRIDER DOME

Lo SKYRIDER DOME è un impianto di ricezione satellitare per l'uso in campeggio con le seguenti caratteristiche:

- auto-orientamento

• 1 presa LNB per il controllo e il segnale satellitare
• 1 presa LNB con segnale satellitare per 2° STB o 2ª presa a STB (solo versione twin)
• sicura antifurto.

4.4 Preparazione SKYRIDER DOME al funzionamento

4.4.1 Dove viene installato?

Per poter ricevere il segnale satellitare, il prodotto deve essere montato in campo aperto in direzione del satellite verso l'equatore. Assicurarsi che non vi siano ostacoli, come ad es. edifici, veicoli o alberi davanti all'antenna, poiché questi possono ridurre la qualità della ricezione del segnale.

In base all'ambiente di installazione, posizionare l'apparecchio in un luogo adeguato (superficie piana, su cui l'apparecchio può essere collocato in modo sicuro). Altrimenti l'apparecchio può essere danneggiato o causare un incidente.
Prima di spostare il prodotto, spegnere l'apparecchio e separare tutti i cavi collegati. Se si sposta l'antenna con i cavi collegati vi è il rischio di inciampare e ferirsi. L'apparecchio può essere collegato solo a installazione avvenuta in conformità alle disposizioni.
i Maneggiare l'antenna con attenzione, poiché gli urti possono danneggiare l'elettronica.
i I campi elettrici o magnetici in prossimità dell'antenna possono compromettere la ricezione.
Non verniciare la copertura dell'antenna e non applicare materiali, poiché questo riduce la ricezione del segnale satellitare.
i L'uso di spine non isolate causa la perdita di intensità del segnale.
i Il segnale satellitare può essere temporaneamente compromesso in caso di forte pioggia.
La neve sull'antenna può ridurre l'intensità del segnale satellitare; rimuovere la neve non appena possibile.

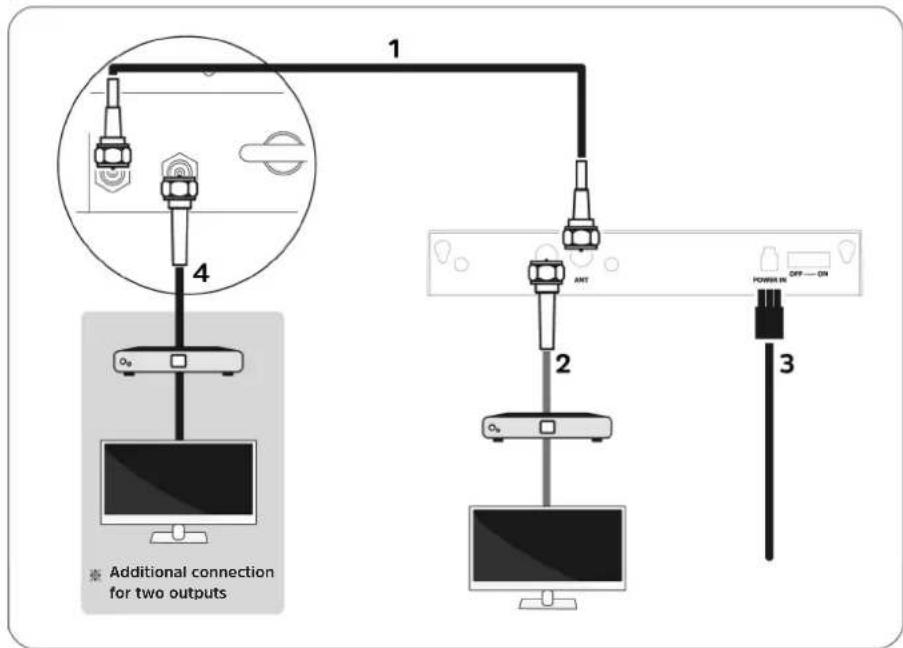

4.4.2 Schema di collegamento

1 Collegamento del cavo dall'impianto di ricezione satellitare al controller.
2 Collegamento del cavo dal controller al ricevitore principale (1° STB).
3 Collegamento elettrico Inserire solo dopo aver eseguito tutti i collegamenti dei cavi necessari.
4 Collegamento del cavo dal controller al 2° ricevitore o 2° collegamento ricevitore (solo versione twin).

4.5 Protezione antifurto

SKYRIDER DOME dispone di una doppia protezione antifurto.

- Protezione meccanica visibile mediante aggancio del dispositivo di fissaggio antifurto (vedere Seite 65) ad un punto di fissaggio idoneo (ad es. camper/caravan, albero, lanterna)

- Protezione elettronica invisibile mediante allarme acustico, se il cavo di collegamento viene separato dal controller mentre questo è collegato all'alimentazione elettrica.

Se si attiva l'allarme acustico, questo può essere disattivato premendo il tasto di silenziamento dell'allarme sul telecomando o sul controller.

Per riattivare la funzione di allarme, l'interruttore di alimentazione sul retro del controlle deve essere spento e riacceso.

5 Utilizzo

5.1 Accensione e spegnimento

Accendere l'interruttore di alimentazione sul retro del controller.
Premere il tasto di accensione per l'accensione e lo spegnimento.

5.2 Ricerca dei satelliti

Premere i tasti freccia per passare a un altro satellite e confermare premendo il tasto SET.

Ora si accende il LED di ricerca per segnalare che SKYRIDER DOME si sta orientando verso il satellite desiderato. Dopo l'avvenuto orientamento, il LED blocco e i tre LED corrispondenti ai satelliti si accendono.

La commutazione verso altri satelliti può avvenire anche tramite DiSEqC (vedere il punto 5.3) mediante il ricevitore, in modo che non sia più necessario ricorrere al telecomando del controller o eseguire la selezione dal controller stesso.

5.3 Impostazione DiSEqC

Nell'impostazione standard DiSEqC è spento. Se si desidera utilizzare DiSEqC, il ricevitore collegato deve supportare almeno DiSEqC 1.0 e la configurazione satellitare deve essere impostata come da tabella seguente.

N. Posizione / opzione Satellite
1 A / A	Astra 28,5° Est
2 A / B	Astra 19,2° Est
3 B / A	Hotbird 13,0° Est
4 B / B	Eutelsat 5,0° Ovest

Per attivare o disattivare la funzione DiSEqC dal controller, premere il tasto DiSEqC sul controller per 2 secondi.

i II LED DiSEqC sul controller mostra lo stato attuale.

6 Risoluzione di errori

Se l'apparecchio non funziona come previsto, eseguire una verifica sulla base delle tabelle seguenti.

6.1 Nessuna reazione, se il controller è acceso

1. Verificare nuovamente tutti i collegamenti.

2. Il collegamento tra l'alimentazione di tensione e il controller.

3. Il collegamento tra il controller e l'antenna.

4. Assicurarsi che la presa sinistra dell'antenna sia collegata al controller.

5. Verificare se il cavo di alimentazione è stato danneggiato.

6. Verificare l'interruttore sul lato posteriore del controller.
7. Suono di allarme

- Spegnere l'interruttore di alimentazione e verificare la presa dell'antenna, quindi riattivare la corrente.

6.2 Errore in fase di orientamento (ricerca satellite)

1. Gli ostacoli come edifici o alberi possono bloccare i segnali satellitari o compromettere la qualità della ricezione del segnale. Assicurarsi che l'ambiente in direzione sud sia privo di ostacoli.
2. Selezionare un altro satellite, ad es. Astra1, se questo funziona, selezionare il satellite desiderato.
3. Spegnere e riaccendere l'apparecchio e selezionare il satellite desiderato.

6.3 Altre cause

1. Se i cavi del sistema non sono collegati correttamente, il sistema non funziona in modo ineccepibile. In caso di danni al cavo, rivolgersi al rivenditore/negozio locale.

7 Dati tecnici

7.1 Dimensioni

7.2 Dati tecnici

Frequenza in entrata 10,7 ~ 12,75 GHz
Polarizzazione Orizzontale / Verticale
Guadagno di antenna 31,0 dBi
Dimensioni (DxA) / Peso 450 X 410 mm / 4,7 kg
Min EIRP 51 dBW
Range di angolazione (Elevazione / Azimut) 5° ~ 90° / 360°
Skew Manuale / Automatico (opzionale)
Sistema di commutazione satelliti	DiSEqC 1.1
Tempo di ricerca satellitare	180 secondi (AVG)
Uscita LNB	1 / 2
Frequenza in uscita LNB	950 ~ 2,150 MHz
Frequenza L.O.	9,75 / 10,6 GHz
Alimentazione elettrica	DC 12 ~ 24 V
Consumo elettrico	30 W (durante la ricerca)

Handleiding

SKYRIDER DOME
