Skyrider Dome - Empfänger TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	Mobil Satellitenantenne (Empfänger)
Marke	TechniSat
Modell	Skyrider Dome
Abmessungen (L x H)	450 x 410 mm
Gewicht	4,7 kg
Stromversorgung	12 ~ 24 V DC
Stromverbrauch	30 W (bei Suche)
Eingangsfrequenz	10,7 ~ 12,75 GHz
Antennengewinn	31,0 dBi
Polarisation	Horizontal / Vertikal
Winkelbereich (Elevation / Azimut)	5° ~ 90° / 360°
Satellitenwechselsystem	DiSEqC 1.1
LNB-Ausgänge	1 oder 2 (Doppelversion)
Auto-Ausrichtung	Ja, automatisch zu vorinstallierten Satelliten
Diebstahlschutz	Mechanisch (Befestigung) und elektronisch (akustischer Alarm)
Lieferumfang	Antenne, Controller, Kabelabdeckung, Halterung, Fernbedienung, Kabel, Handbuch
Wartung und Reinigung	Mit einem weichen Tuch reinigen; nicht lackieren oder Gegenstände auf der Kuppel befestigen
Sicherheit	Nicht öffnen; Verwendung in gemäßigtem Klima; vor dem Transport abklemmen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den TechniSat Kundendienst; keine Reparatur durch den Benutzer

Häufig gestellte Fragen - Skyrider Dome TECHNISAT

Wie installiere ich den Skyrider Dome?

Stellen Sie die Antenne im Freien mit freier Sicht nach Süden auf. Verbinden Sie das Antennenkabel mit dem Controller und dann den Controller mit dem TV-Receiver. Schließen Sie die Stromversorgung 12-24 V DC an. Schalten Sie den Schalter auf der Rückseite des Controllers ein und drücken Sie die Power-Taste.

Was tun, wenn die Antenne keinen Satelliten findet?

Überprüfen Sie, ob sich keine Hindernisse (Bäume, Gebäude) vor der Antenne befinden. Wählen Sie einen anderen Satelliten wie Astra 19,2° Ost. Falls das Problem weiterhin besteht, starten Sie das Gerät neu, indem Sie die Stromversorgung trennen und wieder anschließen.

Wie verwende ich die DiSEqC-Funktion?

Stellen Sie sicher, dass Ihr Receiver mindestens DiSEqC 1.0 unterstützt. Drücken Sie 2 Sekunden lang die DiSEqC-Taste am Controller, um sie zu aktivieren/deaktivieren. Die Satelliten sind vorkonfiguriert (z.B. Astra 28,5° Ost auf Position A/A). Schauen Sie in die Tabelle im Handbuch.

Wie deaktiviere ich den Diebstahlalarm?

Sobald der Alarm ausgelöst wurde, drücken Sie die Alarm-Deaktivierungstaste auf der Fernbedienung oder dem Controller. Um den Alarm wieder zu aktivieren, schalten Sie den Schalter auf der Rückseite des Controllers aus und wieder ein.

Kann ich die Antennenkuppel lackieren?

Nein, lackieren Sie die Antennenabdeckung nicht und befestigen Sie nichts daran. Dies würde den Satellitenempfang beeinträchtigen.

Wie lange dauert die Satellitensuche?

Die durchschnittliche Suchdauer beträgt 180 Sekunden (3 Minuten). Wenn sie länger dauert, überprüfen Sie auf Hindernisse.

Mein Controller schaltet sich nicht ein, was tun?

Überprüfen Sie alle Verbindungen: Stromkabel zwischen Steckdose und Controller, Kabel zwischen Controller und Antenne (linker Anschluss der Antenne). Stellen Sie sicher, dass der hintere Schalter in der Ein-Position ist. Wenn die Alarm-LED leuchtet, schalten Sie den Schalter aus und schließen Sie die Antenne wieder an.

Das Signal ist schwach oder zeitweise ausgefallen, warum?

Starker Regen oder Schnee auf der Antenne kann das Signal schwächen. Entfernen Sie gegebenenfalls Schnee. Überprüfen Sie auch, ob das Kabel beschädigt ist und die Stecker fest sitzen.

Wie reinige ich die Antenne?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Achten Sie darauf, die Kuppel nicht zu zerkratzen.

Wo finde ich Ersatzteile oder lasse ich das Gerät reparieren?

Kontaktieren Sie den TechniSat Kundendienst unter [phone] (Mo-Fr 8-20 Uhr). Versuchen Sie nicht, das Gerät selbst zu reparieren, dies würde die Garantie ungültig machen.

BEDIENUNGSANLEITUNG Skyrider Dome TECHNISAT

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis 4

2 Wichtige Hinweise....5

2.1 Sicherheit 5

2.2 Bestimmungsgemäßer Gebrauch....7

2.3 Entsorgung....7

2.4 Rechtliche Hinweise....9

2.5 Servicehinweise....10

3 Abbildungen und Beschreibung....11

4 Beschreibung des SKYRIDER DOME....13

4.1 Einleitung 13

4.2 Lieferumfang....13

4.3 Besonderheiten des SKYRIDER DOME....13

4.4 SKYRIDER DOME zum Betrieb vorbereiten....14

4.4.1 Wo wird es installiert? 14

4.4.2 Anschlussdiagramm 15

4.5 Diebstahlschutz....16

5 Bedienung....16

5.1 Einschalten & Ausschalten 16

5.2 Suche nach dem Satelliten....16

5.3 DiSEqC-Einstellung....17

6 Fehler beseitigen 18

6.1 Keine Reaktion, wenn der Controller eingeschaltet wird....18

6.2 Fehler bei Ausrichtung (Satelliten-Suche)....18

6.3 Weitere Ursachen....18

7 Technische Daten....19

7.1 Abmessungen....19

7.2 Technische Daten....19

4

2 Wichtige Hinweise

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten. Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Kurzanleitung und auf der Rückseite des Gerätes.

Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten.

Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.

2.1 Sicherheit

⚠️ Zu Ihrem Schutz müssen Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr SKYRIDER DOME in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der folgenden Sicherheitsvorkehrungen entstanden sind:

Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Öffnen Sie niemals das Gerät! Jeder Reparaturversuch durch nicht qualifizierte Personen kann gefährlich sein und die Garantieansprüche erlöschen lassen!

Ein eventuell notwendiger Eingriff darf nur von geschultem Personal vorgenommen werden.

⚠ Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service.

⚠️ Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.

Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.

Das Gerät darf nur an eine Netzspannung von 12V-24V DC angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

⚠️ Installieren Sie das Gerät je nach Installationsumgebung an einem geeigneten Ort (ebene Fläche, an der das Gerät zuverlässig aufgestellt werden kann). Wenn nicht, kann dies das Gerät beschädigen oder einen Unfall verursachen.
⚠ Bevor Sie das Produkt bewegen, schalten Sie das Gerät aus und trennen Sie alle angeschlossenen Kabel. Wenn Sie die Antenne mit angeschlossenen Kabeln bewegen, besteht die Gefahr, dass Sie über die Kabel stolpern und sich dabei verletzen. Das Gerät darf daher erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
⚠️ Wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
⚠️ Beim Abziehen des Steckers von der Steckdose am Stecker ziehen - nicht am Kabel.
⚠️ Nehmen Sie das Gerät nicht in der Nähe von Swimmingpools oder ähnlichem in Betrieb.
⚠ Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
Das Gerät bleibt auch in ausgeschaltetem Zustand/Standby mit dem Stromnetz verbunden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durcheine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
⚠️ Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Es ist verboten Umbauten am Gerät vorzunehmen.
⚠️ Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.
Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen.
⚠️ Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.

2.2 Bestimmungsgemäßer Gebrauch

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Bedienungsanleitung für einen späteren Gebrauch aufbewahren.

Das Gerät ist für den Empfang von Satellitensignalen entwickelt.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

2.3 Entsorgung

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet und darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Batterien/Akkus können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Batterien/Akkus unterliegen der europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Entsorgungshinweise:

Entsorgung der Verpackung:

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.

Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Entsorgung des Gerätes:

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes sollten enthaltene Batterien/Akkus entfernt werden.

2.4 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp SKYRIDER DOME der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
SKYRIDER DOME (Single-Variante): http://konf.tsat.de/?ID=22694
SKYRIDER DOME (Twin-Variante): http://konf.tsat.de/?ID=22695

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 10/19. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

i SKYRIDER DOME und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

2.5 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 20:00 unter Tel.:

03925/9220 1800 erreichbar.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

3 Abbildungen und Beschreibung

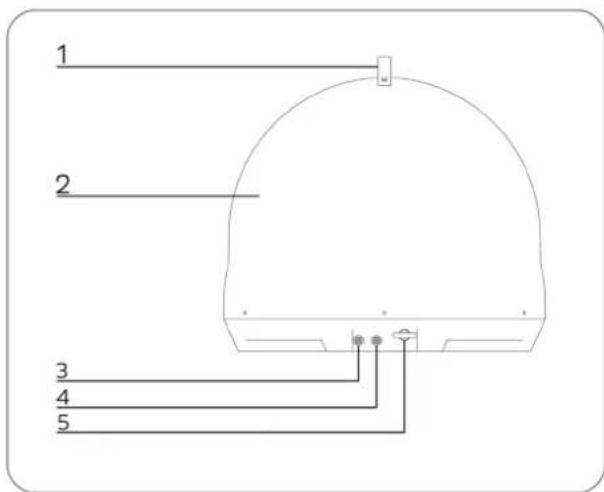

Satellitenantenne

1 Henkel
2 Satellitenantenne
7 Alarmstummtaste
3 Controlleranschluss (1. STB)
8 Pfeiltasten
4 2. STB-Anschluss (nur Twin-Variante)
5 Diebstahlsicherungsbefestigung
10 SET-Taste

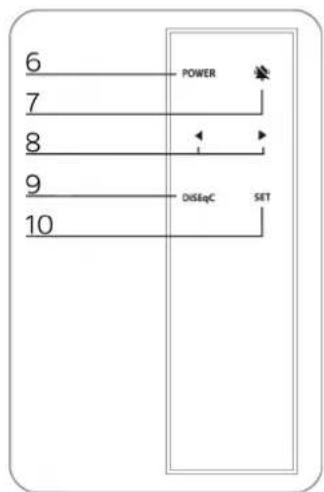


6 Powertaste
9 DiSEqC-Taste

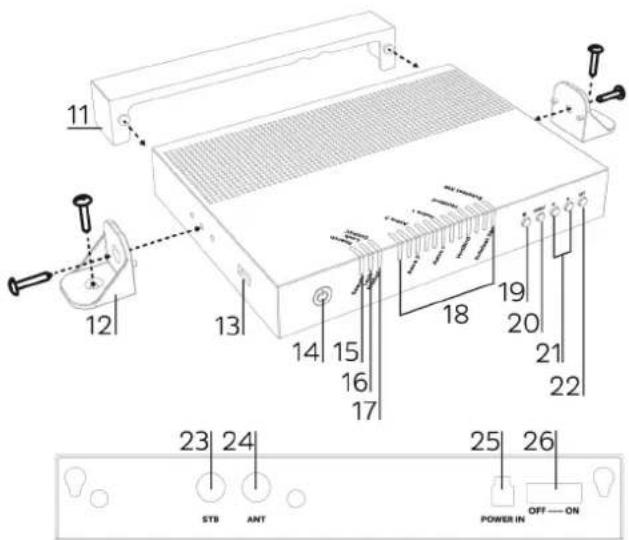

Controller

11 Kabelabdeckung
12 Controllerhalterung
13 USB-Anschluss
14 Power-Taste
15 Search-LED
16 Lock-LED
17 DiSEqC-LED
18 Satelliten-LEDs

19 Alarmstummtaste
20 DiSEqC-Taste
21 Pfeiltasten
22 SET-Taste
23 Anschluss STB
24 Anschluss Satellitenanlage
25 Stromversorgung
26 Netzschalter

4 Beschreibung des SKYRIDER DOME

4.1 Einleitung

Diese Anleitung beschreibt die Funktionen und den Betrieb des mobilen Satellitenantennensystems SKYRIDER DOME.

Der korrekte und sichere Systembetrieb kann nur durch Beachtung dieser Anleitung gewährleistet werden.

Ihre Antenne ist ein intelligentes Satelliten-TV-Empfangssystem, das eine Selbstausrichtung zu den voreingestellten Satelliten automatisch ausführen kann.

Für den allgemeinen Betrieb ist sicherzustellen, daß das System immer eine freie Sicht in Richtung des gewünschten Satelliten hat. Wenn das Satellitensignal durch Hindernisse wie Berge, Gebäude, Fahrzeuge oder Bäume unterbrochen wird, ist kein oder nur ein schwacher Satellitenempfang möglich.

4.2 Lieferumfang

Im Lieferumfang sind enthalten:

1x SKYRIDER DOME, 1x Controller, 1x Kabelabdeckung, 1x Controllerhalter, 1x Bedienungsanleitung, 1x Fernbedienung,

1x Stromversorgungskabel, 1x Signalkabel (Twin-Variante 2x), 1x STB-Kabel

4.3 Besonderheiten des SKYRIDER DOME

Der SKYRIDER DOME ist eine Satellitenempfangsanlage für den Campingbereich mit folgenden Eigenschaften:

- selbstausrichtend

• 1 LNB-Anschluss zur Steuerung und Satellitensignal
• 1 LNB-Anschluss mit Satellitensignal für 2. STB bzw. 2. Anschluss an STB (nur Twin-Variante)
• Diebstahlsicherung.

4.4 SKYRIDER DOME zum Betrieb vorbereiten

4.4.1 Wo wird es installiert?

Um ein Satellitensignal empfangen zu können, muss das Produkt im Freien mit freier Sicht in Richtung des Satelliten zum Äquator hin, montiert werden. Stellen Sie sicher, dass sich keine Hindernisse, wie z. B. Gebäude, Fahrzeuge oder Bäume, vor der Antenne befinden, da diese die Qualität des Signalempfangs verringern können.

⚠️ Installieren Sie das Gerät je nach Installationsumgebung an einem geeigneten Ort (ebene Fläche, an der das Gerät zuverlässig aufgestellt werden kann). Wenn nicht, kann dies das Gerät beschädigen oder einen Unfall verursachen.
⚠️ Bevor Sie das Produkt bewegen, schalten Sie das Gerät aus und trennen Sie alle angeschlossenen Kabel. Wenn Sie die Antenne mit angeschlossenen Kabeln bewegen, besteht die Gefahr, dass Sie über die Kabel stolpern und sich dabei verletzen. Das Gerät darf daher erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
i Handhaben Sie die Antenne mit Vorsicht, da Stöße die Elektronik beschädigen können.
Elektrische oder magnetische Felder nahe der Antenne können den Empfang beeinträchtigen.
i Lackieren Sie nicht die Antennenabdeckung oder bringen daran irgendwelche Materialien an, da dies den Empfang des Satellitensignals reduziert.
Der Gebrauch von nicht-isolierten Steckern führt zu einem Verlust der Signalstärke.
Das Satellitensignal kann aufgrund eines starken Regenfalls vorubergehend beeinträchtigt werden.
Schnee auf der Antenne konnen die Satellitensignalstarke verringern; Schnee sollte so bald wie möglich entfernt werden.

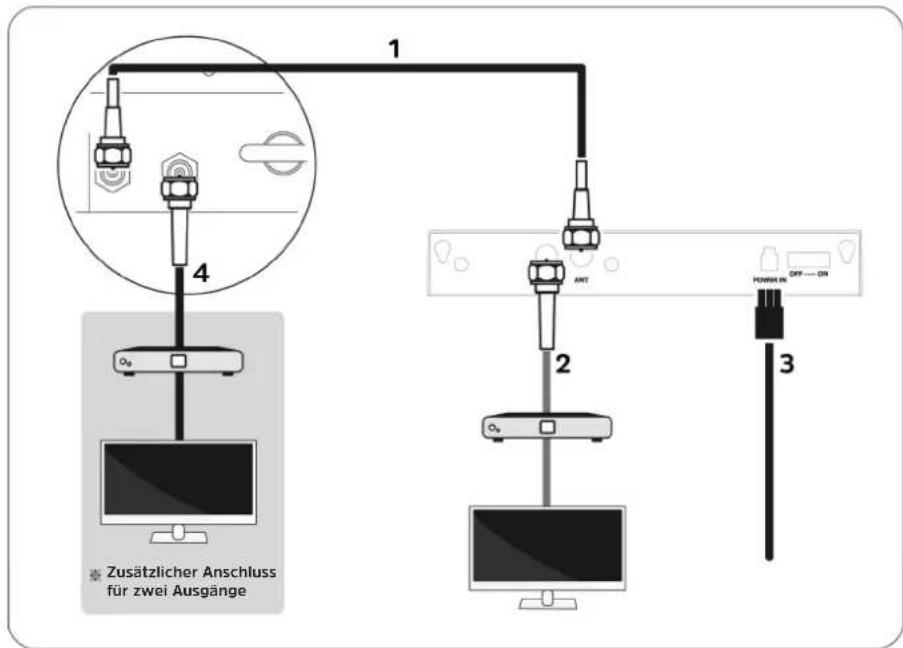

4.4.2 Anschlussdiagramm

1 Kabelverbindung von der Satellitenempfangsanlage zum Controller.
2 Kabelverbindung vom Controller zum Hauptreceiver (1. STB).
3 Stromanschluss

Erst nach dem Herstellen aller benötigten Kabelverbindungen anschließen.

4 Kabelverbindung vom Controller zum 2. Receiver bzw. 2. Receiveranschluss (nur Twin-Variante).

4.5 Diebstahlschutz

Der SKYRIDER DOME verfügt über einen doppelten Diebstahlschutz.

- Sichtbarer mechanischer Schutz durch Anketten der Diebstahlsicherungsbefestigung (siehe Seite 11) an einem geigneten Fixpunkt (z. B. Wohnwagen/-mobil, Baum, Laterne)

- Unsichtbarer elektronischer Schutz durch akkustischen Alarm, wenn das Verbindungskabel zum Controller getrennt wird während dieser mit der Stromversorgung verbunden ist.

Wurde der akkustische Alarm ausgelöst, können Sie diesen durch Drücken der Alarmstummtaste auf der Fernbedienung oder am Controller deaktivieren.

i Um die Alarmfunktion wieder zu aktivieren, muss der Netzschalter an der Rückseite des Controllers ausgeschaltet und wieder eingeschaltet werden.

5 Bedienung

5.1 Einschalten & Ausschalten

Schalten Sie den rückseitigen Netzschalter des Controllers ein.

Drücken Sie die Power-Taste zum Ein- bzw. Ausschalten.

5.2 Suche nach dem Satelliten

Drücken Sie die Pfeiltasten, um zu einem anderen Satelliten zu wechseln und bestätigen Sie durch Drücken der Taste SET.

Es leuchtet nun die Search-LED auf, um zu signalisieren, dass sich der SKYRIDER DOME auf den gewünschten Satelliten ausrichtet. Nach dem erfolgreichen Ausrichten leuchtet die Lock-LED sowie die drei dem Satelliten zugehörigen LEDs.

Die Umschaltung zu anderen Satelliten kann auch mittels DiSEqC (siehe Punkt 5.3) durch Ihren Receiver erfolgen, sodass Sie nicht auf die Fernbedienung des Controllers zurückgreifen oder die Auswahl am Controller selbst vornehmen müssen.

5.3 DiSEqC-Einstellung

In der Standardeinstellung ist DiSEqC ausgeschaltet. Wenn Sie DiSEqC nutzen möchten, muss ihr angeschlossener Receiver mindestens DiSEqC 1.0 unterstützen sowie dessen Satellitenkonfiguration gemäß nachfolgend aufgeführter Tabelle eingestellt werden.

Nr. Position / Option Satellit
1 A / A	Astra 28,5° Ost
2 A / B	Astra 19,2° Ost
3 B / A	Hotbird 13,0° Ost
4 B / B	Eutelsat 5,0° West

Um die DiSEqC-Funktion im Controller zu Aktivieren oder Deaktivieren, drücken Sie 2 Sekunden lang die DiSEqC-Taste am Controller.

Den aktuellen Zustand zeigt Ihnen die DiSEqC-LED am Controller an.

6 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

6.1 Keine Reaktion, wenn der Controller eingeschaltet wird

1. Sämtliche Anschlüsse erneut überprüfen.

2. Die Verbindung zwischen der Spannungsversorgung und Controller.

3. Die Verbindung zwischen dem Controller und der Antenne.

4. Stellen Sie sicher, dass der linke Anschluss der Antenne an den Controller angeschlossen ist.

5. Prüfen Sie, ob das Netzkabel beschädigt wurde.

6. Überprüfen Sie den Schalter auf der Rückseite des Controllers.
7. Alarmton

- Schalten Sie den Netzschalter aus und prüfen den Antennenanschluss, Dann schalten Sie'den Strom ein.

6.2 Fehler bei Ausrichtung (Satelliten-Suche)

1. Hindernisse, wie Gebäude oder Bäume, können die Satellitensignale blockieren oder die Qualität des Signalempfangs beeinträchtigen. Vergewissern Sie sich, dass die Umgebung in südlicher Richtung frei von Hindernissen ist.
2. Wählen Sie einen anderen Satelliten z.B. Astra1, wenn dies funktioniert, wählen Sie Ihren gewünschten Satelliten.
3. Schalten Sie das Gerät aus und dann wieder ein und wählen den gewünschten Satelliten.

6.3 Weitere Ursachen

1. Wenn die Kabel des Systems nicht ordnungsmäßig angeschlossen sind, läuft das System nicht einwandfrei. Im Falle eines Kabelschadens, wenden Sie sich bitte an lokalen Händler/Laden.

7 Technische Daten

7.1 Abmessungen

7.2 Technische Daten

Eingangsfrequenz 10.7 ~ 12.75 GHz
Polarisation Horizontal / Vertikal
Antennengewinn 31.0 dBi
Abmessungen(DxH) / Gewicht 450 X 410 mm / 4.7 kg
Min EIRP 51 dBW
Winkelbereich (Elevation / Azimut) 5° ~ 90° / 360°
Skew Manuell / Automatisch (Optional)
Satelliten-Switching System	DiSEqC 1.1
Satellitensuchzeit	180 Sekunden (AVG)
LNB-Ausgang	1 / 2
LNB Ausgangsfrequenz	950 ~ 2,150 MHz
L.O. frequenz	9.75 / 10.6 GHz
Spannungsversorgung	DC 12 ~ 24 V
Stromverbrauch	30 W (während des Suchlaufs)

Instruction Manual

SKYRIDER DOME

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

TechniSat Digital GmbH

Service Center

Nordstr. 4a

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

SKYRIDER DOME (versione single): http://konf.tsat.de/?ID=22694

SKYRIDER DOME (versione twin): http://konf.tsat.de/?ID=22695

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

7 Technische gegevens....91

7.1 Afmetingen 91

7.2 Technische gegevens 91

76

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-center

Nordstr. 4a

39418 Staßfurt

7 Technische gegevens

7.1 Afmetingen

7.2 Technische gegevens

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

CE

3 Ilustracje i opis
