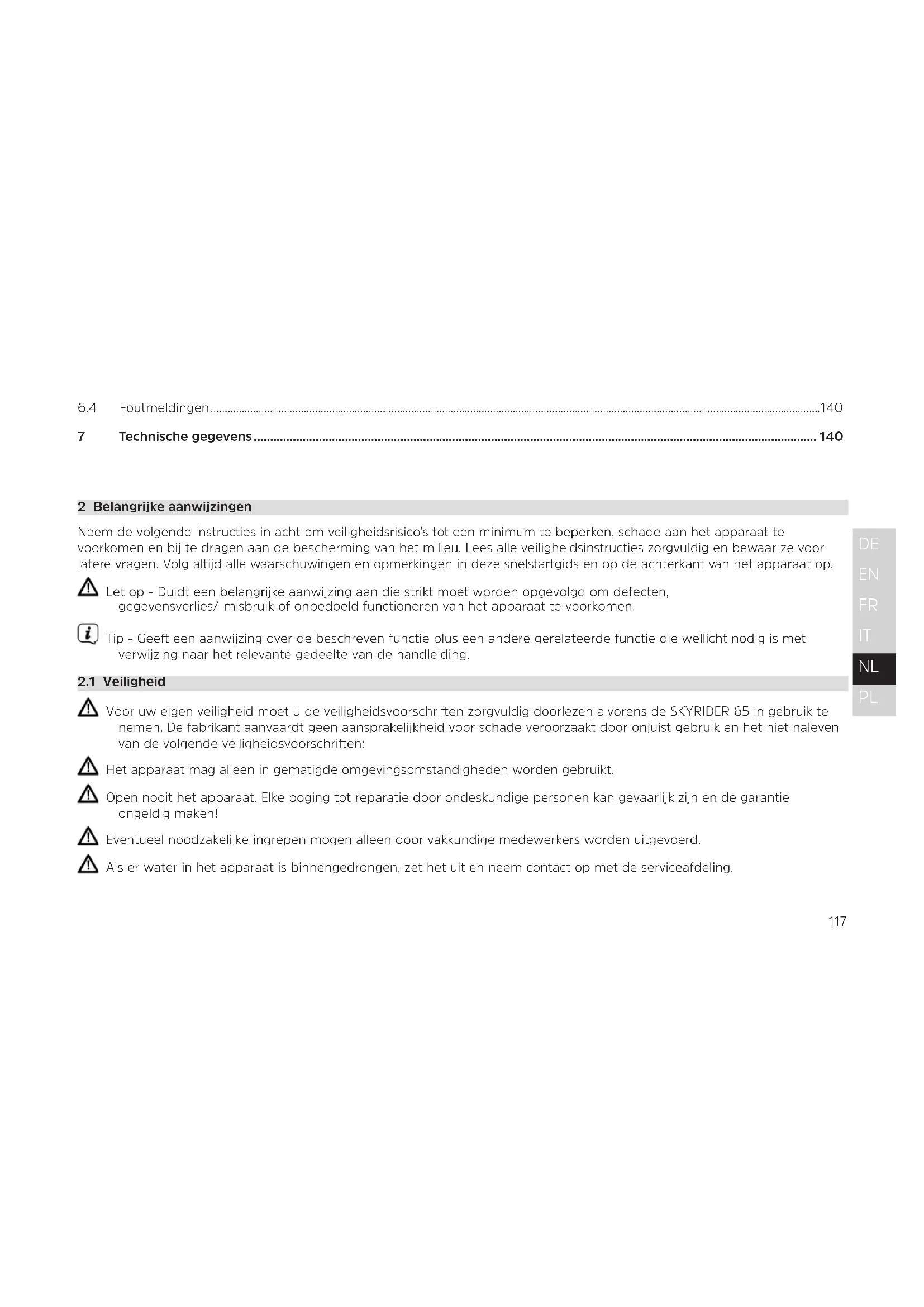

2 Belangrijke aanwijzingen

Neem de volgende instructies in acht om veiligheidsrisico's tot een minimum te beperken, schade aan het apparaat te voorkomen en bij te dragen aan de bescherming van het milieu. Lees alle veiligheidsinstructies zorgvuldig en bewaar ze voor latere vragen. Volg altijd alle waarschuwingen en opmerkingen in deze snelstartgids en op de achterkant van het apparaat op.

Let op - Duidt een belangrijke aanwijzing aan die strikt moet worden opgevolgd om defecten, gegevensverlies/-misbruik of onbedoeld functioneren van het apparaat te voorkomen.

Tip - Geeft een aanwijzing over de beschreven functie plus een andere gerelateerde functie die wellicht nodig is met verwijzing naar het relevante gedeelte van de handleiding.

2.1 Veiligheid

⚠️ Voor uw eigen veiligheid moet u de veiligheidsvoorschriften zorgvuldig doorlezen alvorens de SKYRIDER 65 in gebruik te nemen. De fabrikant aanvaardt geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik en het niet naleven van de volgende veiligheidsvoorschriften:
⚠ Het apparaat mag alleen in gematigde omgevingsomstandigheden worden gebruikt.
Open nooit het apparaat. Elke poging tot reparatie door ondeskundige personen kan gevaarlijk zijn en de garantie ongeldig maken!
Eventueel noodzakelijke ingrepen mogen alleen door vakkundige medewerkers worden uitgevoerd.
Als er water in het apparaat is binnengedrongen, zet het uit en neem contact op met de serviceafdeling.

⚠ Stel het apparaat niet bloot aan warmtebronnen die het apparaat behalve door normaal gebruik nog verder kunnen verwarmen.
Let er bij de keuze van de installatieplek van de controller op dat deze voldoende geventileerd is.
Zet bij een in het oog springend defect van het apparaat, het waarnemen van geur of rook, aanzienlijke functionele storingen of schade aan de behuizing, het apparaat uit en neem contact op met de Service-afdeling.
⚠ Het apparaat mag alleen worden aangesloten op een netspanning van 12V-24V DC. Probeer het apparaat nooit met een andere spanning te gebruiken.
Het complete schotelantennesysteem mag alleen door gekwalificeerde vakmensen of door geschoold personeel worden geïnstalleerd. Eventueel kan het tot lekkageproblemen van uw camper/caravan leiden of zelfs tot ongelukken door een losgeraakte en/of vallende onderdelen van de installatie.
De camper/caravan mag alleen met neergeklapt ontvangstseem worden verplaatst. Zorg ervoor dat het systeem tijdens het rijden niet wordt uitgeschoven door het in te schakelen.

De maximumsnelheid van 130 km/u mag in geen geval worden overschreden.

De schotelantenne wordt blootgesteld aan hoge belastingen door wind, slingeringen en trillingen tijdens het rijden. Daarom moeten het systeem en de onderdelen die eraan zijn vastgeschroefd, regelmatig worden gecontroleerd en zo nodig gecorrigeerd. Dit betekent afhankelijk van de kilometerstand vóór het begin van de reis of op zeer lange afstanden ook tijdens de reis.

⚠️ De antenne moet bij storm of harde wind worden ingetrokken.
⚠️ Een camper/caravan met een geïnstalleerde schotelantenne mag niet in wasstraten worden gereden.
Als het apparaat schade vertoont, mag het niet in gebruik worden genomen.
⚠️ Trek bij het loskoppelen van de stekkers niet aan de kabel maar aan de stekker.
⚠ Probeer nooit zelf een defect apparaat te repareren. Neem altijd contact op met een van onze servicepunten.
⚠ Het apparaat blijft zelfs als het is uitgeschakeld of in de stand-by staat op het lichtnet aangesloten.
⚠ Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of met gebrek aan ervaring en/of kennis, tenzij deze onder toezicht van een persoon staan die verantwoordelijk is voor hun veiligheid of door deze persoon over het gebruik van het apparaat zijn geïnstrueerd.
⚠️ Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
⚠ Het is verboden om wijzigingen aan het apparaat aan te brengen.
Beschadigde apparaten of beschadigde accessoires mogen niet langer worden gebruikt.
⚠ Lekkende batterijen kunnen de afstandsbediening beschadigen.
⚠ Verwijder de batterijen uit de afstandsbediening als het apparaat gedurende langere tijd niet zal worden gebruikt.

2.2 Beoogd gebruik

Lees deze handleiding aandachtig door. Alleen dan kunt u uw apparaat veilig en correct bedienen. Bewaar deze handleiding voor toekomstig gebruik.

Het apparaat is ontworpen om satellietsignalen vanaf stilstaande caravans en campers te ontvangen.

Het apparaat is ontworpen voor particulier gebruik en niet geschikt voor commercieel gebruik.

2.3 Afvalverwijdering

De verpakking van uw apparaat bestaat uitsluitend uit recyclebare materialen. Voer deze gesorteerd af volgens de lokale aanwijzingen. Dit product is geëtiketteerd in overeenstemming met Richtlijn 2012/19/EU voor elektro en elektronische apparaten (WEEE) en mag aan het einde van zijn levensduur niet met het huisafval worden afgevoerd, maar moet worden ingeleverd bij een verzamelpunt voor het recyclen van elektrische en elektronische apparatuur.

Dit wordt aangeduid door het Asymbool op het product, de gebruiksaanwijzing of de verpakking.

De gebruikte materialen kunnen afhankelijk van hun etikettering worden hergebruikt. Met hergebruik, recycling of andere vormen van verwerking van oude apparatuur levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Informeer bij de gemeentelijke instanties naar de verantwoordelijke instantie voor afvalverwijdering. Houd er rekening mee dat de lege batterijen van de afstandsbediening en elektronisch afval niet bij het gewone huisvuil horen, maar op juiste wijze moeten worden verwerkt (inleveren bij de winkel, chemisch afval).

Batterijen en accu's kunnen giftige stoffen bevatten die schadelijk zijn voor uw gezondheid en het milieu. Voor batterijen en accu's geldt de Europese richtlijn 2006/66/EG. Deze mogen niet met het normale huishoudelijke afval worden afgevoerd.

Aanwijzingen voor verwijdering:

Afvoer van de verpakking:

Uw nieuwe apparaat werd tijdens het transport naar u toe beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en recyclebaar. Help mee en voer de verpakking op een milieuvriendelijke manier af. Informatie over de huidige afvalverwijderingsmethoden vindt u bij uw plaatselijke dealer of bij de gemeentelijke afvalverwerking.

Verstikkingsgevaar! Geef de verpakking of onderdelen ervan niet aan kinderen. Er bestaat verstikkingsgevaar door folie en andere verpakkingsmaterialen.

Apparaat afdanken:

Oude apparaten zijn geen waardeloos afval. Door milieuvriendelijke verwijdering kunnen waardevolle grondstoffen worden teruggewonnen. Informeer bij uw gemeentelijke instanties naar de mogelijkheden om het apparaat milieuvriendelijk en op de juiste manier af te voeren. Voordat u het apparaat afvoert, moeten de batterijen/accu's worden verwijderd.

2.4 Juridische informatie

TechniSat verklaart hierbij dat de SKYRIDER 65 voldoet aan richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende website:

SKYRIDER 65 (single-variant): http://konf.tsat.de/?ID=22699

SKYRIDER 65 (twin-variant): http://konf.tsat.de/?ID=22700

TechniSat is niet aansprakelijk voor productschade als gevolg van externe invloeden, slijtage of onjuiste behandeling, ongeoorloofde reparatie, veranderingen of ongelukken.

Wijzigingen en drukfouten voorbehouden. Laatst gewijzigd 04/20. Kopieren en vermenigvuldigen uitsluitend met toestemming van de uitgever. De huidige versie van de handleiding is beschikbaar in PDF-formaat in het downloadgedeelte op de homepage van TechniSat op www.technisat.de.

i SKYRIDER 65 en TechniSat zijn gedeponeerde handelsmerken van:

Namen van de genoemde bedrijven, instellingen of merken zijn handelsmerken of gedeponeerde handelsmerken van hun respectievelijke eigenaren.

2.5 Service-instructies

Dit product is getest op kwaliteit en heeft een wettelijke garantieperiode van 24 maanden vanaf de datum van aankoop. Bewaar de factuur als aankoopbewijs. Neem voor garantieclaims contact op met de dealer van het product.

Opmerking

Voor vragen en informatie of als er een probleem is met dit apparaat, kunt u terecht bij onze technische hotline:

Ma. - vr. 8:00 - 18:00 via tel.:

03925/9220 1800 bereikbaar.

Gebruik in geval van retourzending van het apparaat alleen het volgende adres:

3 Afbeeldingen en beschrijving

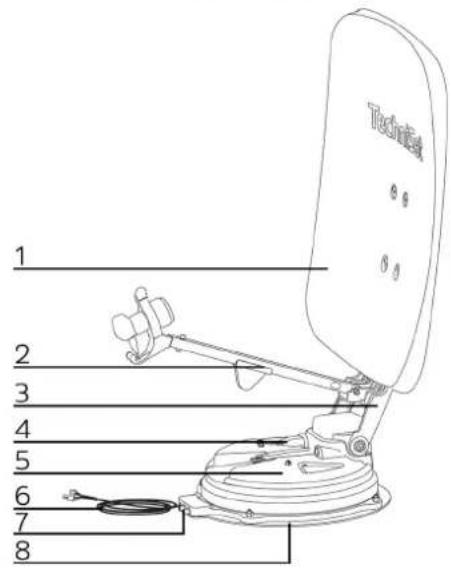

Schotelantenne

1 2 3 4 5 6 7 8

1 Spiegel
2 LNB-arm
3 Spiegelarm 11 Pijltoetsen
4 LNB-aansluiting
5 Uitrichtingsunit
6 Besturingskabel
7 Schotelaansluiting(en)
8 Bodemplaat

9

10

12 DiSEqC-toets

13

Afstandsbediening

Startk

Home.

SET-toets

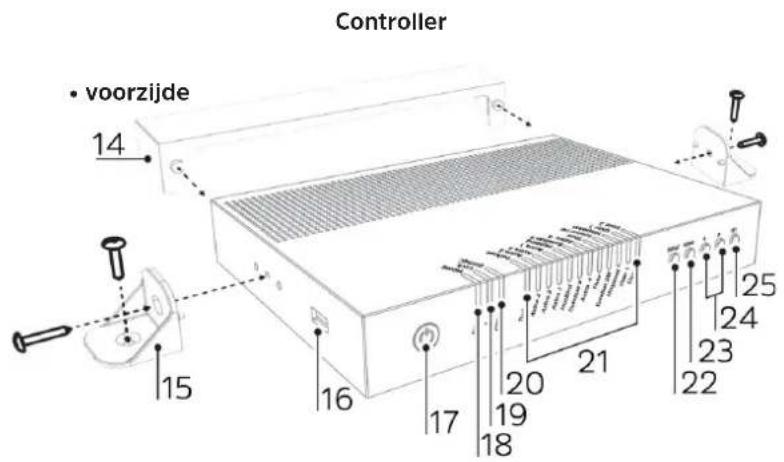

Controller • voorzijde 14 15 16 17 18 19 20 21 22 23 24 25

• achterkant


26 27 STB ANT MODE ANTENNA UNIT POWER IN 28 29

14 Kabelmantel
15 Controllerhouder
16 USB-aansluiting
17 Startknop
18 Home-led
19 Vergrendelings-led
20 DiSEqC-led
21 Satelliet-leds

22 DiSEqC-toets
23 Home-toets
24 Pijltoetsen
25 SET-toets
26 Aansluiting STB
27 Aansluiting van de schotelantenne
28 Aansluiting besturing
29 Voeding

4 Beschrijving van de SKYRIDER 65

4.1 Inleiding

Deze handleiding beschrijft de functies, de eigenlijke installatie en de werking van het SKYRIDER 65 mobiele schotelantennesysteem.

Een correcte en veilige werking van de installatie kan alleen worden gegarandeerd door deze instructies in acht te nemen.

Uw antenne is een intelligent satelliet-tv-ontvangstsysteem dat automatisch een automatische zelfuitrichting kan uitvoeren met de vooraf ingestelde satellieten.

Voor het algemeen gebruik moet ervoor worden gezorgd dat het systeem altijd een onbelemmerd zicht heeft in de richting van de gewenste satelliet. Als het satellietsignaal wordt onderbroken door obstakels zoals bergen, gebouwen, voertuigen of bomen, is er geen of slechts een zwakke satellietontvangst mogelijk.

4.2 Leveringspakket

Bij de levering zijn inbegrepen:

Schotelantenne

1x SKYRIDER uitrichtingsunit met bodemplaat, 1x 65cm spiegel, 1x LNB-arm, 1x kabelklem, 1x beschermende sticker,

1x schroef M6x55, 2x schroef M6x15, 2x schroef M6x25, 4x sluitring, 6x schroef 4x16, 1x schroef 4x10

Controller

1x controller, 1x controllerhouder, 1x kabelafdekking, 1x afstandsbediening, 1x gebruiksaanwijzing, 4x schroef 4x16

Kabel

1x voedingskabel, 1x signaalkabel (twin-variant 2x), 1x STB-kabel, 1x kabelhouder, 1x kabelwartel, 3x schroef 4x16

4.3 Bijzondere kenmerken van de SKYRIDER 65

De SKYRIDER 65 is een satellietontvangstsysteem voor op de camping met de volgende kenmerken:

- Zelfrichtend

- 1 LNB-aansluiting voor controle en satellietsignaal

- 1 LNB-aansluiting met satellietsignaal voor 2e STB of 2e aansluiting op STB (alleen twin-uitvoering)

4.4 SKYRIDER 65 installeren

4.4.1 Waar wordt het geïnstalleerd?

Het complete schotelantennesysteem mag alleen door gekwalificeerde vakmensen of door geschoold personeel worden geïnstalleerd. Eventueel kan het tot lekkageproblemen van uw camper/caravan leiden of zelfs tot ongelukken door een losgeraakte en/of vallende onderdelen van de installatie.

Na de installatie van het schotelantennesysteem mag de totale hoogte van het voertuig in ingetrokken toestand niet meer dan 4 meter bedragen en mag het niet buiten de voertuigcontouren uitsteken.

Een vermelding in de voertuigdocumenten is niet nodig indien de schotelantenne meer dan 2 m hoog maar minder dan 4 m hoog is en binnen de omtrekken van het voertuig wanneer het geladen is.

De schotelantenne wordt geïnstalleerd op een vast plat dak. De hele bodemplaat moet erop rusten.

Let er bij de keuze van de installatieplek op dat er zich geen obstakels in het draaibereik van de schotelantenne bevinden, bijv. een andere bovenbouw of iets dergelijks.

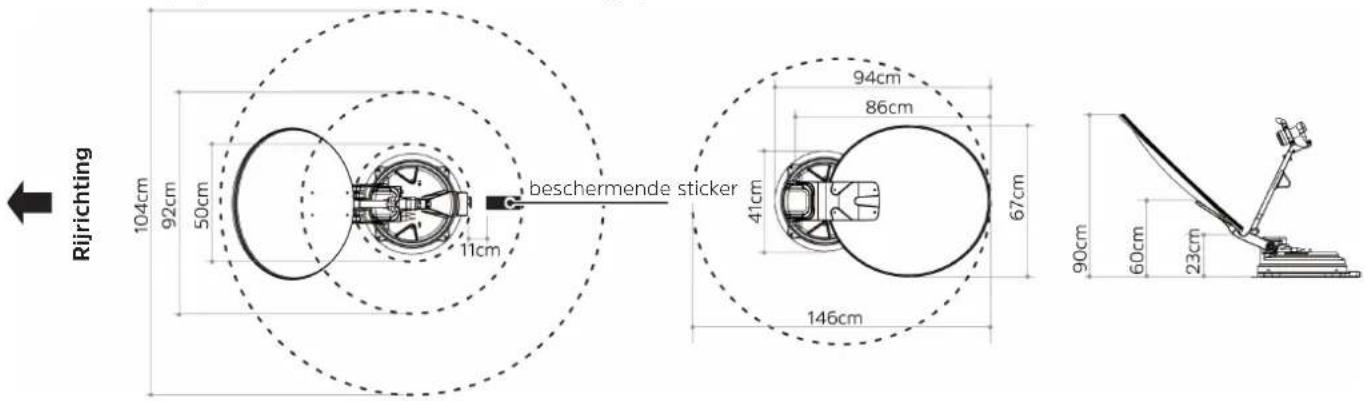

Rijrichting 104cm 92cm 50cm 11cm beschermende sticker 94cm 86cm 41cm 67cm 146cm 90cm 60cm 23cm

4.4.2 Schotelantenne monteren

Voor de installatie van de schotelantenne hebt u naast de meegeleverde componenten nodig:

1x geschikte montage-/afdichtingslijm, 1x reinigingsmiddel, 1x 2 mm boor, 1x 25 mm boor, 1x tape, 1x schroevendraaier,

1x ring-/steeksleutel 13, flexibele tape

Bepaal een geschikte locatie 4.4.1voor de installatie van de schotelantenne.

Houd ook altijd rekening met eventuele bestaande installaties op, in en onder het dak van het voertuig.

Draai de 4 moeren waarmee de uitrichtingsunit op de bodemplaat is bevestigd los en verwijder ze, en verwijder de uitrichtingsunit van de bodemplaat.
Reinig het dakoppervlak volgens de specificaties van de gekozen montagelijk voor de voorbereiding van het oppervlak.
Plaats de bodemplaat op de vooraf bepaalde plaats.
i Neem de op de bodemplaat aangegeven rijrichting in acht.

Kleef een strook tape rond de bodemplaat op een afstand van ca. 5 mm.

Neem de bodemplaat apart en breng de montagelijk aan op het dak. Houd een afstand van ca. 2 cm van de tape aan.

Plaats de bodemplaat op de montagelijk en druk deze stevig op zijn plaats.
Boor de 6 gaten door de bodemplaat met de 2 mm boor om hem op het dak te kunnen vastschroeven.

Vul wat montagelijk in de gaten, draai de bodemplaat met de 4x16 schroeven vast en breng vervolgens wat montagelijk aan op de schroeven om de gaten af te dichten.

Zorg ervoor dat de montagelijk niet boven het oppervlak van de bodemplaat uitsteekt.

Breng een dunne naad montagelijk aan rond de bodemplaat op de rand, trek deze glad en verwijder de tape.

Plaats de uitrichtingsunit terug op de bodemplaat en schroef deze met de 4 moeren aan elkaar.
Zoek een geschikte plaats voor de kabelhouder/dakkabelgeleiding.
Houd ook altijd rekening met eventuele bestaande installaties op, in en onder het dak van het voertuig.
Let er ook op dat de gesloten, afgeronde zijde van de kabelhouder in de rijrichting moet liggen.
Markeer de positie door een strook tape rond de kabelhouder te trekken.

Boor een gat in het dak van de caravan binnen deze markering met de 25mm boor om de kabels van de schotelantenne naar het interieur van de caravan te kunnen trekken.

Sluit de signaalkabel of, in het geval van de Twin versie, beide signaalkabels aan op de signaalaansluiting(en) van de schotelantenne (zie aansluitschema punt 4.4.3) en duw de rubberen kabelgoot tot aan de aanslag.
Verwijder de moer, de schroefdop en de rubberen afdichting van de kabelwartel.
Schuif de moer van onderaf in de houder aan de binnenkant van de kabelhouder en schroef de kabelwartel in de houder.
Schuif de schroefdop over de signaalkabel(s) en besturingskabel(s) en steek de kabels vanaf de zijkant in de rubberen afdichting.
Duw eerst de besturingskabel en vervolgens de signaalkabel(s) door de kabelwartel en het boorgat.

Plaats de kabelhouder op de eerder gemarkeerde plaats en boor de 3 gaten door de kabelhouder met behulp van de 2mm-boor voor het vastschroeven op het dak.

Schroef de kabelhouder met de schroeven 4x16 vast.

Verwijder de tape, breng een dunne laag montagelijk aan rond de kabelhouder in de rand en over de schroeven en trek deze glad.

Schuif de rubberen afdichting in de kabelwartel en draai de schroefdop los.

Sluit de satellietkabel aan op de aansluiting van de schotelantenne en de besturingskabel op de aansluiting van de controller (zie aansluitschema punt 4.4.3).

Sluit de STB-connector via de antenneaansluiting van een satellietontvanger/tv-toestel aan op de geïntegreerde ontvanger met behulp van de STB-kabel (zie aansluitschema punt 4.4.3).

Sluit de voedingskabel aan op de boordspanning van uw voertuig in overeenstemming met de kabellabels en sluit hem vervolgens aan op de voeding van de controller (zie punt 4.4.3).

Ontsteking 12V DC

Druk op de set-knop op de controller.
De spiegelarm wordt nu automatisch omhoog gebracht en het systeem begint te draaien.
Sluit de stroomtoevoer af zodra de spiegelarm rechtop staat.
Plaats de spiegel op de spiegelarm en schroef de spiegel in de bovenste gaten met de schroeven M6x15 en in de onderste gaten met de schroeven M6x25. Gebruik voor elk één sluitring.
Plaats de LNB-arm aan de onderkant van de spiegelarm en schroef deze met de M6x55 schroef aan elkaar.
Sluit de coaxkabel(s) die uit de LNB-arm steken aan op de LNB-connector(en) op de uitrichtingsunit en schuif de rubberen kabelgoot tot aan de aanslag.
Bevestig de coaxiale kabel met behulp van de kabelklem.
Plak de beveiligingssticker op een afstand van 11 cm voor de antenneansluiting van de uitrichtingsunit (zie afbeelding in punt 4.4.1).
Sluit het apparaat weer aan op de stroomvoorziening.
i De schotelantenne is nu klaar voor gebruik.

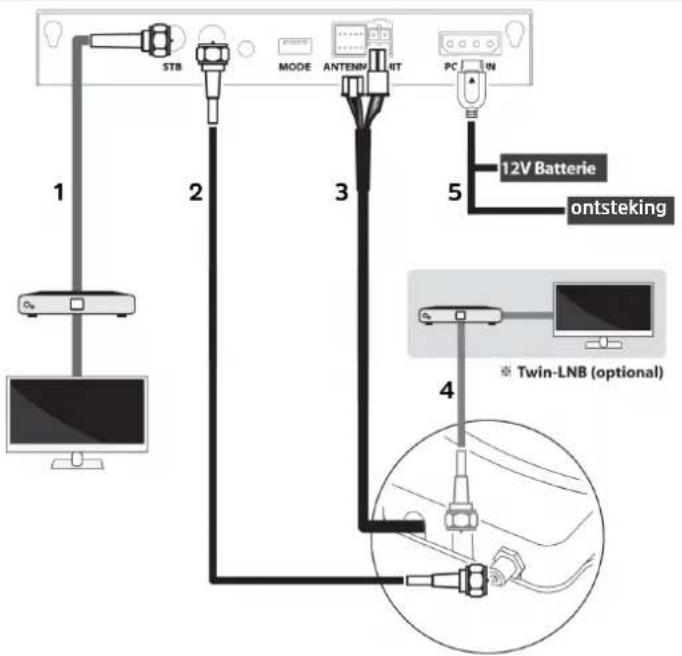

4.4.3 Aansluitschema

1 2 3 4 5 STB MODE ANTENN INT PC IN 12V Batterie ontsteking 4 Twin-LNB (optional)

1 Kabelaansluiting van de controller naar de hoofdontvanger (1e STB).
2 Signaalkabelaansluiting van de schotelantenne naar de controller.
3 Besturingskabelaansluiting van de schotelantenne naar de controller.
4 Aansluiting van de signaalkabel van de schotelantenne naar de tweede ontvanger of tweede ontvangeraansluiting (alleen twin-uitvoering).
5 Voeding niet aansluiten voordat alle benodigde kabelaansluitingen zijn gemaakt.

4.5 Ontvangst

Om een satellietsignaal te ontvangen, moet het voertuig zodanig worden geparkeerd dat de schotelantenne een duidelijk zicht heeft in de richting van de satelliet naar de evenaar. Zorg ervoor dat er geen obstakels, zoals gebouwen, voertuigen of bomen, voor de antenne staan, omdat deze de kwaliteit van de signaalontvangst kunnen verminderen.

Elektrische of magnetische velden in de buurt van de antenne kunnen de ontvangst beïnvloeden.
i Het gebruik van niet-geïsoleerde stekkers leidt tot verlies van signaalsterkte.
i Het satellietsignaal kan tijdelijk worden beïnvloed door hevige regenval.
i Sneeuw op de antenne kan de sterkte van het satellietsignaal verminderen; sneeuw moet zo snel mogelijk worden verwijderd.

5 Bediening

5.1 Aan- en uitzetten

Druk op de startknop op de controller om deze in te schakelen.

Als de schotelantenne zich in de uitgangspositie (punt 5.4) bevond, blijft deze na het inschakelen in deze positie staan. Voor zover de schotelantenne rechtop stond, gaat deze om veiligheidsredenen automatisch naar de uitgangspositie na het inschakelen van de controller.

Houd de startknop op de controller of de afstandsbediening ongeveer 2 seconden ingedrukt om de controller uit te schakelen.

Het is voor de ontvangst van satellietsignalen niet nodig dat de controller is ingeschakeld. Dit is alleen nodig voor het rechtop zetten, uitrichten op een satelliet en het intrekken. Dit betekent dat u de controller niet hoeft te bedienen als u slechts één satelliet gebruikt, de schotelantenne op de satelliet is uitgericht en de camper of caravan niet wordt verplaatst.

5.2 Activeren/deactiveren ontvangerstroomdetectie

Als de ontvangerstroomdetectie is geactiveerd, kan de besturing alleen worden ingeschakeld als de op de STB-aansluiting aangesloten ontvanger al in werking is en een LNB-aanvoerspanning levert. Dit dient als bescherming tegen het onbedoeld inschakelen van de controller en uitrichten van de schotelantenne.

Breng de schotelantenne in de uitgangspositie (punt 5.4).

Schakel de controller uit door de startknop gedurende 2 seconden ingedrukt te houden.

Houd de pijltoets aan de linkerkant van de regelaar ingedrukt en druk dan op de startknop op de regelaar.

5.3 Het instellen en uitrichten van een satelliet met de schotelantenne

Gebruik eerst de pijltoetsen om de gewenste satelliet te selecteren, tenzij de led van de gewenste satelliet al brandt.
Door op de SET-toets te drukken, wordt de schotelantenne automatisch rechtop gezet, als het zich in de uitgangspositie bevond, en richt hij zich op de satelliet.
De vergrendelings-led knippert om aan te geven dat de SKYRIDER 65 naar de gewenste satelliet wijst. Na een geslaagde uitrichting branden de vergrendelings-led en de led van de satelliet.
U kunt ook via DiSEqC (zie punt 5.5) overschakelen naar andere satellieten, zodat u de afstandsbediening van de controller niet hoeft te gebruiken of de keuze op de controller zelf hoeft te maken.

5.4 Uitgangspositie/intrekken van de schotelantenne

⚠ Voordat het voertuig wordt verplaatst, moet de schotelantenne worden ingetrokken. Anders kan het tijdens het rijden door obstakels of windvlagen beschadigd raken. Voor zover dit niet automatisch gebeurde bij het inschakelen van het contact van de camper, moet u het intrekproces handmatig starten.

Als de controller is ingeschakeld, drukt u op de HOME-toets op de controller of afstandsbediening om de schotelantenne in te trekken.

De Home-led knippert om aan te geven dat de SKYRIDER 65 wordt ingetrokken. Nadat het intrekproces is voltooid, brandt de Home-led continu. U kunt de controller nu uitschakelen en de camper/caravan verplaatsen.

Als de schotelantenne zich in de uitgangspositie bevindt en de besturing daarna niet is uitgeschakeld, gebeurt dit automatisch na 15 minuten, waarbij de besturing niet werd bediend.

⚠️ De schotelantenne mag niet worden opgericht terwijl de camper/caravan in beweging is.

5.5 DiSEqC-instelling

DiSEqC is standaard uitgeschakeld. Als u DiSEqC wilt gebruiken, moet uw aangesloten ontvanger ten minste DiSEqC 1.0 of DiSEqC 1.1 ondersteunen en de satellietconfiguratie ervan moet volgens onderstaande tabel worden ingesteld.

Om de DiSEqC-functie in de controller in of uit te schakelen, houdt u de DiSEqC-knop op de controller gedurende 2 seconden ingedrukt.

De DiSEqC-functie kan alleen in de uitgangspositie van de schotelantenne worden gedeactiveerd/geactiveerd.

i De DiSEqC-led op de controller geeft de huidige status aan.

DiSEqC 1.0
Nr. Posit	e/optie Satelliet
1 A/A	Astra 19,2° oost
2 A/B	Eutelsat 13,0° oost
3 B/A	Astra 23,5° oost
4 B/B	Astra 28,5° oost

DiSEqC 1.1
Nr. LNB	Satelliet
1 LNB 1	Türksat 42,0° oost
2	LNB 2 Astra 28,5°	oost
3	LNB 3 Astra 23,5°	oost
4	LNB 4	Astra 19,2° oost
5	LNB 5 Eutelsat 13	0° oost
6	LNB 6	Eutelsat 9,0° oost
7	LNB 7	Astra 4,9° oost
8 LNB	8 Thor 0,8° west
9 LNB	9 Eutelsat 5,0° west
10 LNB	10 Hispasat 30,0° west
11 LNB	11 Gebruiker 1
12 LNB	12 Gebruiker 2

6 Storingen verhelpen

Als het apparaat niet naar behoren functioneert, controleer dan de volgende foutopties.

6.1 Geen reactie bij het inschakelen van de controller

1. Controleer alle aansluitingen nogmaals.

De verbinding tussen de voeding en de controller.

- De verbinding tussen de controller en de antenne.

1. Controleer of het netsnoer beschadigd is.

2. Controleer de polariteit van de netaansluiting.

6.2 Uitrichtingsfout (zoeken naar satelliet)

1. Obstakels, zoals gebouwen of bomen, kunnen satellietsignalen blokkeren of de kwaliteit van de signaalontvangst beïnvloeden. Zorg ervoor dat de omgeving in zuidelijke richting vrij is van obstakels.

2. Selecteer een andere satelliet, als dit werkt, selecteer dan de gewenste satelliet.

3. Zet het systeem in de uitgangspositie, schakel de controller uit en vervolgens weer in en selecteer de gewenste satelliet.

6.3 Andere oorzaken

1. Als de systeemkabels niet goed zijn aangesloten, zal het systeem niet goed functioneren. Neem in geval van kabelschade contact op met uw plaatselijke leverancier/detailhandel.

6.4 Foutmeldingen

Als de Home-, Lock- en DiSEqC-leds gelijktijdig oplichten met een van de onderstaande satelliet-leds, heeft de controller een hieronder vermelde fout herkend.

Satelliet-led Storing
Turksat Lage spanning
Astra 2 Tuner
Astra 3 AZ-motor
Astra 1 EL-motor
Hotbird SK-motor
Eutelsat 9 AZ-motorstroom
Astra 4 EL-motorstroom
Thor SK-motorstroom
Eutelsat 5W EL-bereik

Ingangsfrequentie 10.7 ~ 12.75GHz
Polarisatie Horizontaal/verticaal
Min EIRP 46dBW
Hoekbereik (elevatie/azimut) 0° ~ 145° / 390°
Schuin aflopend Handmatig
Satellietomschakelingssysteem DiSEqC 1.0/1.1
Zoektijd per satelliet 180 seconden (AVG)
LNB-uitgang 1/2
LNB-uitgangsfrequentie 950 ~ 2150MHz
L.O. frequentie 9.75 / 10.6GHz
Afmetingen b x h x d (ingeklapt/klaar om te ontvangen) 67 x 17,5 x 94 cm/67 x 96,5 x 68 cm
Gewicht (schotelantenne/cpl. netto) 15 kg/16,5 kg
Bedrijfstemperatuur	-20°C - +60°C
Voeding	DC 12 V
Stroomverbruik	max. 50 W (tijdens de scan)

Instrukcja obsługi

SKYRIDER 65
