GEBRUIKSAANWIJZING SLX70LR PIONEER
Tutti i diritti riservati. 04_S_LX70-LR_IT.book 7 ページ ２００７年９月１２日 水曜日 午後３時２分2

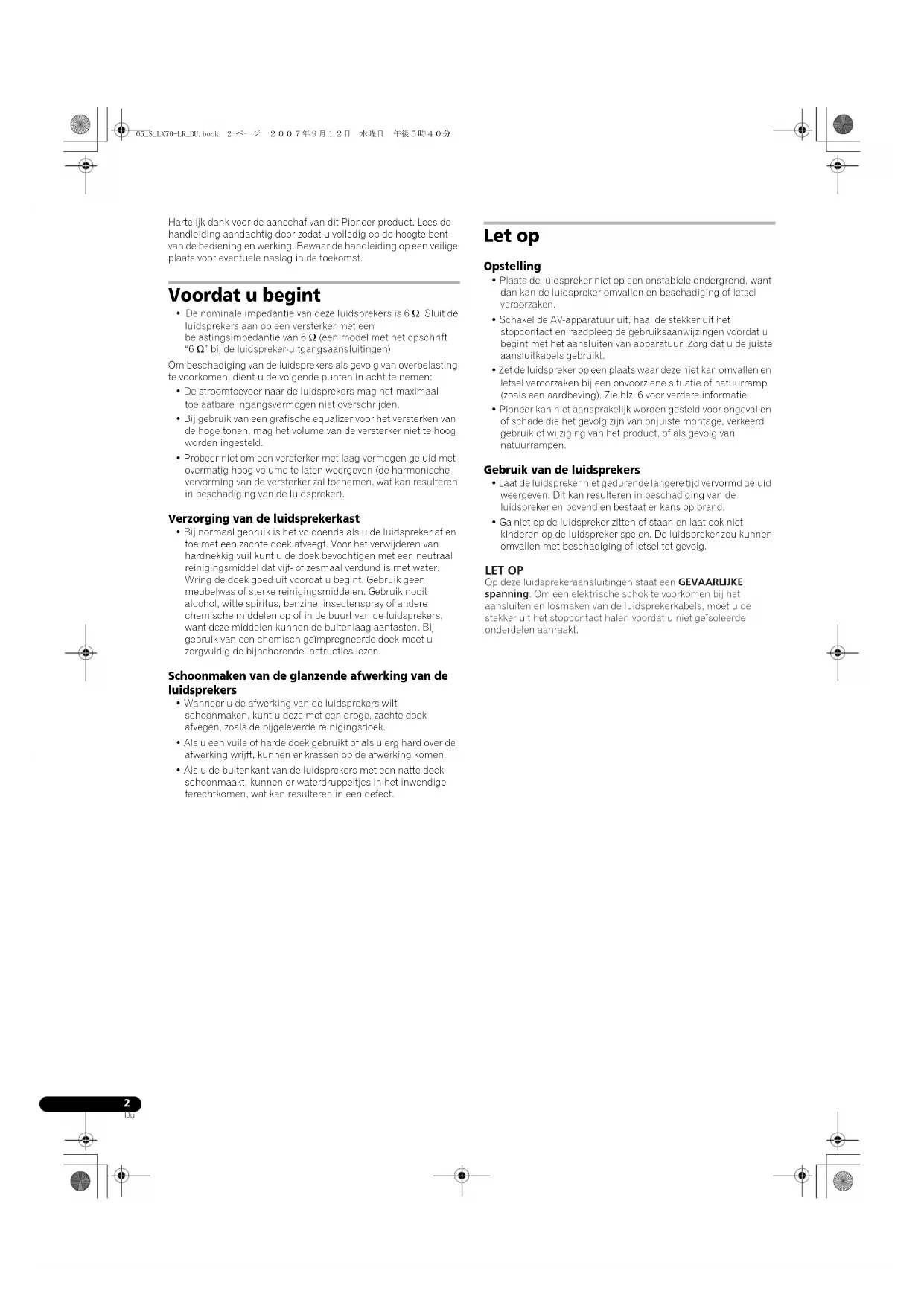

Du Hartelijk dank voor de aanschaf van dit Pioneer product. Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst. Voordat u begint
• De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de luidsprekers aan op een versterker met een belastingsimpedantie van 6 Ω (een model met het opschrift “6 Ω” bij de luidspreker-uitgangsaansluitingen). Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker). Verzorging van de luidsprekerkast • Bij normaal gebruik is het voldoende als u de luidspreker af en toe met een zachte doek afveegt. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen. Gebruik nooit alcohol, witte spiritus, benzine, insectenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze middelen kunnen de buitenlaag aantasten. Bij gebruik van een chemisch geïmpregneerde doek moet u zorgvuldig de bijbehorende instructies lezen. Schoonmaken van de glanzende afwerking van de
luidsprekers • Wanneer u de afwerking van de luidsprekers wilt schoonmaken, kunt u deze met een droge, zachte doek afvegen, zoals de bijgeleverde reinigingsdoek.• Als u een vuile of harde doek gebruikt of als u erg hard over de afwerking wrijft, kunnen er krassen op de afwerking komen.• Als u de buitenkant van de luidsprekers met een natte doek schoonmaakt, kunnen er waterdruppeltjes in het inwendige terechtkomen, wat kan resulteren in een defect. Let op
Opstelling • Plaats de luidspreker niet op een onstabiele ondergrond, want dan kan de luidspreker omvallen en beschadiging of letsel veroorzaken.• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de gebruiksaanwijzingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.• Zet de luidspreker op een plaats waar deze niet kan omvallen en letsel veroorzaken bij een onvoorziene situatie of natuurramp (zoals een aardbeving). Zie blz. 6 voor verdere informatie.• Pioneer kan niet aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen. Gebruik van de luidsprekers • Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.• Ga niet op de luidspreker zitten of staan en laat ook niet kinderen op de luidspreker spelen. De luidspreker zou kunnen omvallen met beschadiging of letsel tot gevolg.
LET OP Op deze luidsprekeraansluitingen staat een GEVAARLIJKE
spanning. Om een elektrische schok te voorkomen bij het
aansluiten en losmaken van de luidsprekerkabels, moet u de
stekker uit het stopcontact halen voordat u niet geïsoleerde
onderdelen aanraakt. 05_S_LX70-LR_DU.book 2 ページ ２００７年９月１２日 水曜日 午後５時４０分English Français Deutsch
Controleer de accessoires
• Beugel (voor de luidsprekers/S) x 2
• Beugel (voor de luidsprekers/L) x 2
• Beugel (voor de muur/links) x 1
thuisbioscoopsysteem
Gebruik deze luidsprekers in combinatie met een Pioneer
plasmatelevisie om te genieten van een uitstekende akoestiek die
optimaal is aangepast aan uw interieur.
Deze luidsprekers kunnen als surroundluidsprekers van een
thuisbioscoopsysteem worden gebruikt.

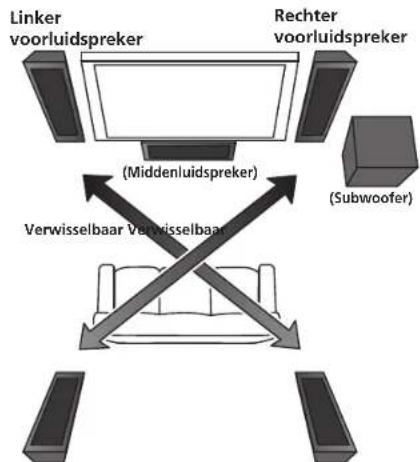

Plaats de luidsprekers zoals hieronder is aangegeven.
Zet de linker en de rechter voorluidspreker zo veel mogelijk op
dezelfde lijn als de televisie.
Plaats de linker en de rechter luidspreker op gelijke afstand van uw
luisterplaats om een optimaal stereogeluid te verkrijgen. Gebruik
luidsprekersnoeren van dezelfde lengte voor elke luidspreker.
De rechter voorluidspreker en de linker surroundluidspreker
kunnen verwisseld worden. Ook de linker voorluidspreker en de
rechter surroundluidspreker kunnen verwisseld worden.
Bij gebruik van deze luidsprekers als surroundluidsprekers zet u de
rechter voorluidspreker op de plaats van de linker
surroundluidspreker en de linker voorluidspreker op de plaats van
de rechter surroundluidspreker.
• De S-LX70C wordt aanbevolen als middenluidspreker.
• De S-LX70W wordt aanbevolen als subwoofer.
Het luidsprekerfront kan niet worden verwijderd. Probeer het front
niet met geweld te verwijderen want dit resulteert in
voorluidspreker (Subwoofer)(Middenluidspreker) Linker
surroundluidspreker 05_S_LX70-LR_DU.book 3 ページ ２００７年９月１２日 水曜日 午後５時４０分4
Installatie van de luidsprekers
Deze luidsprekers kunnen niet rechtstreeks op een vloer of plank
worden gezet. Bevestig de luidsprekers altijd met de bijgeleverde
beugels aan een muur of wand of gebruik de luidsprekerstandaard
CP-LX70 (vloerstandaard) of CP-LX70TS (tafelstandaard) wanneer u
de luidspreker op de vloer of op een plank zet.
• Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk
van de opstelling kan het echter toch voorkomen dat
kleurvervorming optreedt wanneer de luidsprekers te dicht bij
het scherm van een televisietoestel staan. Als dit gebeurt,
schakelt u de televisie uit en dan na 15 tot 30 minuten weer in.
Als het probleem hierdoor niet wordt verholpen, moet u de
luidsprekers verder van de televisie vandaan plaatsen.
Aan de muur bevestigen
Nadat u de plaats voor de luidsprekers hebt bepaald (zoals de
afstand links en rechts tot de televisie), volgt u de onderstaande
aanwijzingen om de luidsprekers te bevestigen.
Er zijn twee typen beugels (voor de luidsprekers) bijgeleverd. Bij
gebruik met een Pioneer plasmatelevisie moet u de L-type beugels
gebruiken. Om de luidsprekers op de muur te laten aansluiten,
gebruikt u de S-type beugels.
De linker en rechter muurbeugel hebben een verschillende vorm.
Zorg dat u de juiste beugel aan elke kant gebruikt.
1 Sluit de luidsprekerkabels aan.
• Er zijn geen luidsprekerkabels bijgeleverd.
Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor
aansluiting op een versterker. Neem de volgende punten in acht bij
het uitkiezen van de luidsprekerkabels zodat een optimale prestatie
van het luidsprekersysteem wordt verkregen:
• Gebruik luidsprekerkabels met een dikke middenkern en houd
de kabels zo kort mogelijk.
• Als de lengte van de kabels die vereist is voor de linker en
rechter luidspreker verschillend is, gebruik dan toch kabels van
dezelfde lengte, gebaseerd op de langste kabel u nodig hebt.
• Kabels hebben verschillende eigenschappen. Houd hiermee
rekening wanneer u een willekeurige kabel gebruikt.
• De verbindingen bij de aansluitingen van de luidsprekers en de
versterker moeten zo zorgvuldig en stevig mogelijk worden
gemaakt, om eventuele contactweerstand tot een minimum te
Wanneer de luidsprekers met de beugels aan de muur worden
opgehangen, moet u de luidsprekerkabels aansluiten voordat u de
luidsprekers aan de beugels bevestigt.
• Als de draden uit de aansluitingen steken en met elkaar in
contact komen, zal dit een extra belasting voor de versterker
betekenen. Het is mogelijk dat de versterker dan niet meer
werkt en deze kan zelfs worden beschadigd.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt
u lichtjes aan de kabels om te controleren of de stekkers stevig
vastzitten. Een slecht contact kan resulteren in storingen of
onderbrekingen in het geluid.
• Als een luidsprekerpaar met de versterker is verbonden, maar
een van de luidsprekers (links of rechts) met omgekeerde
polariteit (+ , –) is aangesloten, zal er geen normaal stereo-
effect worden verkregen.
2 Plak de bijgeleverde muurbevestigingsmal op de gewenste
• De linker en rechter muurbevestigingsmallen hebben een
Zorg dat de muurbevestigingsmal waterpas wordt aangebracht en
maak deze met plakband of iets dergelijks vast. Als de
muurbevestigingsmal niet horizontaal is aangebracht, zal de
luidspreker schuin komen te hangen. Wanneer u de mal te dicht bij
de televisie aanbrengt, kan de luidspreker tegen de televisie stoten.
Zorg dat er voldoende afstand is tussen de mal en de televisie.
• Controleer of de muur waaraan u de luidsprekers gaat
bevestigen sterk genoeg is om het gewicht van de
luidsprekers te dragen.
• Houd er rekening mee dat de luidsprekers zwaar zijn. Bij een
verkeerde bevestiging van de luidsprekers kunnen deze vallen
en beschadiging veroorzaken of letsel aan personen die in de
• Er zijn geen montageschroeven bijgeleverd. Gebruik
schroeven die geschikt zijn voor de muur en die het gewicht
van de luidspreker kunnen dragen.
Wanneer u niet zeker bent van de eigenschappen en de sterkte
van de muur, dient u voor advies contact op te nemen met een
3 Maak de beugel (voor de muur) op de voorgeschreven plaats
Lijn de beugel (voor de muur) uit met de voorgeschreven plaats op
de mal en maak deze dan met een schroef (aanbevolen schroef 6
mm diameter) op plaats [A] vast.
Wijzig de bevestigingspositie van de beugel totdat deze met de mal
• De volgende afbeelding toont een voorbeeld voor de
bevestiging van de rechter beugel (voor de muur).
4 Bevestig de beugel (voor de muur).
Bevestig de beugel met schroeven (aanbevolen schroeven 6 mm
diameter) op de 4 plaatsen [B] (aanbevolen). Draai tevens de
schroef [A] vast die gebruikt werd om de beugel tijdelijk aan de
muur te bevestigen. Om te voorkomen dat de luidspreker gaat
bewegen en valt, moet u de beugel stevig op de voorgeschreven
• Naderhand kunt u de mal verwijderen door deze langs de
perforatie af te scheuren.
• De volgende afbeelding toont een voorbeeld van het bevestigen
van de beugel met schroeven op vijf plaatsen: De schroef in het
midden [A] en de 4 schroeven op de hoeken [B] (aanbevolen).

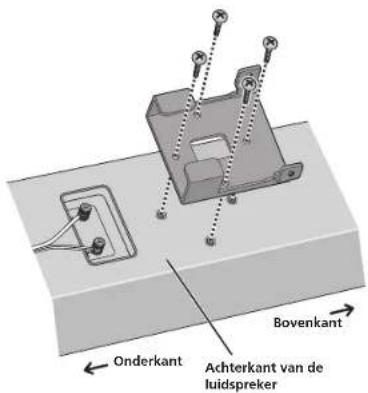

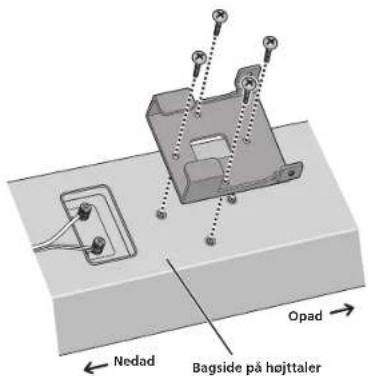

5 Bevestig de beugel (voor de luidspreker) aan de luidspreker.
Bevestig de beugel met de bijgeleverde schroeven (lang) bij de 4
De beugel kan slechts op een manier worden bevestigd. Bevestig
de beugel zoals aangegeven in de onderstaande afbeelding.
6 Bevestig de luidspreker aan de beugel (voor de muur).
• In de hierna volgende afbeeldingen wordt de beugel (voor de
luidsprekers) niet getoond met de luidspreker eraan bevestigd.
Dit is gedaan voor de duidelijkheid.
• Monteren van de linker luidspreker
Plaats de rechter onderrand van de beugel (bevestigd aan de
luidspreker) onder een schuine hoek op de bovenkant van de
geleider van de linker beugel (voor de muur) ( ).
Breng de linkerkant van beide beugels bij elkaar zodat ze
horizontaal ten opzichte van elkaar lopen ( ).
Schuif de beugel dan een stukje naar rechts en daarna naar
beneden totdat deze stopt, terwijl u het rechter uitstekende
gedeelte uitlijnt met de groef in de linker beugel (voor de muur)
• Monteren van de rechter luidspreker
Plaats de linker onderrand van de beugel (bevestigd aan de
luidspreker) onder een schuine hoek op de bovenkant van de
geleider van de rechter beugel (voor de muur) ( ).
Breng de rechterkant van beide beugels bij elkaar zodat ze
horizontaal ten opzichte van elkaar lopen ( ).
Schuif de beugel dan een stukje naar links en daarna naar beneden
totdat deze stopt, terwijl u het linker uitstekende gedeelte uitlijnt
met de groef in de rechter beugel (voor de muur) ( ).
[B] BovenkantAchterkant van deluidsprekerOnderkantGeleider 1
7 Maak de beugels met schroeven aan elkaar vast.
Maak de beugels met behulp van de bijgeleverde schroeven (kort)
aan elkaar vast bij de schroefgaten die boven in de linker en rechter
zijkant van de beugels zijn.
Als u beide kanten niet stevig kunt bevestigen (omdat er
bijvoorbeeld niet voldoende plaats is om de schroevendraaier te
gebruiken), moet u ervoor zorgen dat tenmiste een kant stevig met
een schroef is vastgemaakt.
8 Maak de luidspreker met een stuk stevige draad aan de muur
Schroef twee schilderijhaken of iets dergelijks in de muur achter de
luidspreker. Bevestig een stuk stevige draad (niet bijgeleverd) aan
de haken en door het metalen beugeltje zodat de luidspreker stabiel
hangt (controleer of de draad het gewicht van de luidspreker kan
• Bevestig het metalen beugeltje niet rechtstreeks aan de muur.
Het beugeltje mag alleen samen met een stevige draad worden
gebruikt. Dit om te voorkomen dat de luidspreker toch nog valt.
Gebruik van de los verkrijgbare standaards
U kunt de luidsprekers ook op de vloer plaatsen met behulp van de
CP-LX70 luidsprekerstandaard (vloerstandaard). Bovendien kunt u
de luidsprekers op een plank zetten met behulp van de CP-LX70TS
luidsprekerstandaard (tafelstandaard).
Raadpleeg de handleiding van de CP-LX70 of CP-LX70TS voor
verdere informatie over de bevestiging. Metalen beugelStevige draad(niet bijgeleverd) Bi
ebruik van de CP-LX70 Bi
ebruik van de CP-LX70TS
(excl. uitstekende delen)
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,2 kg (per stuk)
Bijgeleverde accessoires
• Wijzigingen in ontwerp en technische gegevens voorbehouden,
zonder voorafgaande kennisgeving.
is een handelsmerk dat op een product staat dat is
uitgerust met Pioneer’s Phase Control technologie.
Deze technologie biedt topkwaliteit 5.1-kanaals weergave met geen
vertraging in het lagetonenbereik. Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu. Uitgegeven door Pioneer Corporation.
Copyright © 2007 Pioneer Corporation.
