Sp Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro. Antes de comenzar

• La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 6 Ω (un modelo que tenga inscrito “6 Ω” en los terminales de salida de altavoz).Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:• No suministre potencia al sistema de altavoces si excede la entrada máxima permisible.• Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador.• No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz). Cuidados para las cajas acústicas de los altavoces • En condiciones normales de utilización, emplee un paño suave para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes. No utilice nunca, ni en la unidad como cerca de ella, alcohol, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie. Cuando emplee paños con tratamiento químico, asegúrese de leer el manual de instrucciones que se entrega con ellos. Limpieza del acabado brillante del sistema de

altavoces • Cuando limpie el acabado del sistema de altavoces, frote con cuidado con un paño suave y seco; el paño de limpieza suministrado.• Si emplea un paño sucio o áspero o si frota la rejilla con fuerza, pueden producirse rayadas en el acabado del producto.• Si limpia la superficie del sistema de altavoces con un paño humedecido, las gotas de agua de la superficie pueden entrar al interior del producto y ocasionar mal funcionamiento. Precaución

Instalación • No ponga el altavoz sobre una superficie inestable, porque, de lo contrario, el altavoz podría caerse y causar daños materiales o heridas personales.• Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.• Cuando coloque esta unidad, no la ponga en lugares en los que pudiera correr el peligro de caídas y causar heridas en caso de un desastre natural (como pudiera ser un terremoto). Para más información, vea la página 6.• Pioneer no se hace responsable de accidentes o daños como consecuencia de una instalación incorrecta, manipulación indebida o por las modificaciones del producto, así como tampoco debido a desastres naturales. Empleo de los altavoces • No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Podría ocasionar daños en el altavoz y hacerle correr peligro de incendio.• No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz. De lo contrario podría ocasionar la caída del altavoz y sufrir daños materiales o heridas personales.

PRECAUCIÓN Por estos terminales de altavoz circula tensión ACTIVA que es

PELIGROSA. Para evitar el peligro de descargas eléctricas al

conectar o desconectar los cables de altavoz, desenchufe el

cable de alimentación antes de tocar las partes de los cables que

no están aisladas. 06_S_LX70-LR_SP.book 2 ページ ２００７年９月１２日　水曜日　午後３時２分English Français Deutsch

Confirmación de los accesorios

• Ménsula (para altavoces/S) x 2

• Ménsula (para altavoces/L) x 2

• Ménsula (para la pared/izquierda) x 1

• Tornillos (largos) x 8

• Tornillos (cortos) x 4

• Paño de limpieza x 1

• Plantilla para montaje en la pared (izquierda) x 1

• Plantilla para montaje en la pared (derecha) x 1

• Manual de instrucciones

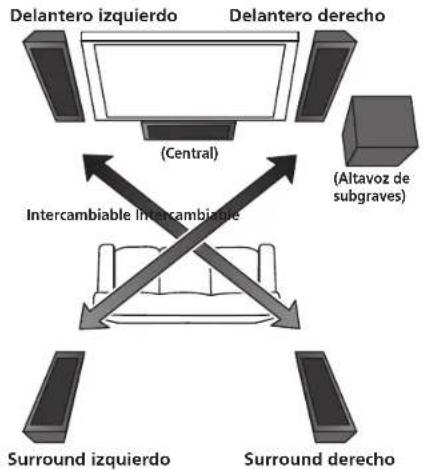

Cuando los utilice para sistemas

Combine este sistema de altavoces con un televisor de plasma

Pioneer para disfrutar de una excelente acústica adaptada a su

Este sistema de altavoces puede utilizarse como altavoces de

sonido Surround de un sistemas de cine en el hogar.

Disponga los altavoces como se ilustra a continuación.

Siempre que sea posible, coloque los altavoces delantero izquierdo

y delantero derecho en el mismo plano que la pantalla del televisor.

Ponga los altavoces izquierdos y derechos equidistantes con

respecto a su posición de audición para obtener un buen sonido

estereofónico. Emplee cables de altavoz de la misma longitud para

El altavoz delantero derecho es intercambiable con el altavoz

Surround izquierdo. El altavoz delantero izquierdo es

intercambiable también con el altavoz Surround derecho.

Cuando emplee este sistema de altavoces como altavoces de

sonido Surround, ponga el altavoz delantero derecho como altavoz

de sonido Surround izquierdo, y el altavoz delantero izquierdo

como altavoz de sonido Surround derecho.

• Se recomienda el S-LX70C para el altavoz central.

• Se recomienda el S-LX70W para el altavoz de subgraves.

Rejilla del sistema de altavoces

La rejilla del sistema de altavoces no es extraíble. No trate de

extraerla a la fuerza porque podría dañar la rejilla.

Delantero derecho (Altavoz desubgraves)(Central) Surround izquierdo Intercambiable Intercambiable Surround derecho 06_S_LX70-LR_SP.book 3 ページ ２００７年９月１２日　水曜日　午後３時２分4

Instalación de los altavoces

Este sistema de altavoces no puede ponerse directamente sobre la

superficie del suelo ni en estantes. Fíjelos siempre a una pared

empleando las ménsulas suministradas, o emplee el soporte de

altavoz CP-LX70 (soporte para el suelo) (vendido por separado) o el

CP-LX70TS (soporte para mesa) (vendido por separado) para

colocarlos en el piso o en estantes.

• El sistema del altavoces tiene protección magnética. Sin

embargo, dependiendo del lugar de instalación, pueden

producirse distorsiones de color en la pantalla del televisor si

los sistemas de altavoces están cerca de él. Cuando suceda

esto, ponga en OFF el interruptor de alimentación del televisor,

y después otra vez en ON tras 15 a 30 minutos. Si el problema

persiste, coloque el sistema de altavoces alejado del televisor.

Una vez haya decidido el lugar de instalación (como pueda ser el

espacio de la pared de la izquierda y derecha del televisor), monte

los altavoces siguiendo los procedimientos siguientes.

Se suministran dos tipos de ménsulas (para los altavoces). Cuando

se empleen junto a un televisor de plasma Pioneer, emplee las

ménsulas del tipo L. Cuando se monten empotrados en la pared,

emplee las ménsulas del tipo S.

Las ménsulas izquierda y derecha para la pared tienen una forma

distinta. Asegúrese de instalar la ménsula correcta en cada lado.

1 Conecte los cables de los altavoces.

• Los cables de los altavoces no se suministran con este sistema

Este altavoz no se suministra con los cables de altavoz utilizados

para la conexión a un amplificador. Tenga en cuenta los factores

siguientes cuando seleccione los cables de altavoz para

aprovechar al máximo el rendimiento de su sistema de altavoces:

• Emplee un cable de gran calibre, y de la mínima longitud

• Si la longitud necesaria para los cables izquierdo y derecho es

distinta, emplee cables de la misma longitud, aplicando la

distancia más larga.

• Los cables tienen características distintas. Recuerde lo

siguiente cuando utilice cualquier tipo de cables.

• Las conexiones en los terminales del altavoz y del amplificador

deben fijarse bien y con seguridad en todo lo posible para

ayudar a reducir la resistencia del contacto.

Cuando monte los altavoces en la pared empleando las ménsulas,

conecte los cables de altavoz antes de montar los altavoces en las

• Si los conductores de los cables se salen de los terminales, y

los conductores se ponen en contacto entre sí, se aplicará una

carga adicional excesiva en el amplificador. Esto puede hacer

que el amplificador deje de funcionar, y puede causar incluso

daños en el amplificador.

• Después de haber efectuado la conexión tire ligeramente del

cable para asegurar la seguridad y solidez de la conexión. Las

conexiones defectuosas pueden ocasionar ruido e interrupción

• Cuando emplee un juego de altavoces conectados a un

amplificador, no podrá obtener el efecto estéreo normal si se ha

invertido la polaridad (+ , –) de uno de los altavoces (izquierdo

2 Enganche la plantilla para montaje en la pared suministrada

en el lugar de instalación.

• Las plantillas de montaje izquierda y derecha para la pared

tienen una forma distinta.

Enganche la plantilla nivelada con el suelo con cinta adhesiva o

algo semejante. Asegúrese de que la plantilla quede recta para que

el altavoz no quede montado con inclinación. Si engancha la

plantilla en una posición demasiado cercana al televisor es posible

que el televisor no le permita instalar cómodamente el altavoz.

Asegúrese de que la plantilla y el televisor no se sobrepongan.

• Asegúrese de que la pared en la que se propone montar los

altavoces tenga suficiente resistencia para soportarlos.

• Recuerde que el sistema de altavoces es pesado. La

instalación inadecuada de los altavoces puede ocasionar su

caída y producir daños y peligro de lesiones para las personas

• No se suministran tornillos de fijación. Utilice tornillos

apropiados para el material de la pared y el peso de los

Si no está seguro de la calidad y resistencia de las paredes,

solicite ayuda a un profesional.

(para la pared/izquierda)

3 Monte provisionalmente la ménsula (para la pared) en el

lugar especificado de la plantilla.

Alinee la ménsula (para la pared) en el lugar especificado de la

plantilla, y móntela provisionalmente con un tornillo (se

recomienda un tornillo de 6 mm de diámetro) en la posición [A].

Ajuste la posición de montaje de la ménsula de modo que quede

alineada con la plantilla.

• La ilustración siguiente es un ejemplo de fijación de la ménsula

derecha (para la pared).

4 Monte la ménsula (para la pared).

Fije la ménsula con tornillos (se recomiendan tornillos de 6 mm de

diámetro) en las 4 posiciones [B] (recomendado). Apriete también

con seguridad el tornillo [A] que empleó para fijar provisionalmente

la ménsula en la pared. Para evitar que se mueva o se caiga el

altavoz, fije la ménsula con seguridad en varias posiciones.

• Después, extraiga la ménsula rompiéndola a lo largo de las

• La ilustración siguiente es un ejemplo de fijación de la ménsula

con tornillos en cinco lugares: La posición de tornillo [A] y las 4

esquinas de la posición de tornillos [B] (recomendado).

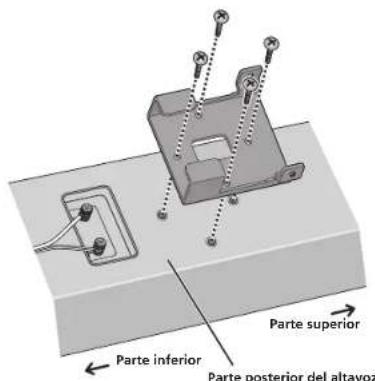

5 Fije la ménsula (para los altavoces) al altavoz.

Fije la ménsula con los tornillos (largos) suministrados en los 4

orificios de tornillo.

Las ménsulas tienen una orientación en la que deben montarse.

Móntelas correctamente empleando la ilustración siguiente como

6 Fije el altavoz en la ménsula (para la pared).

• La ilustración siguiente no muestra el altavoz fijado a la

ménsula (para los altavoces) por razones descriptivas.

• Montaje del altavoz izquierdo

Ponga el borde inferior derecho de la ménsula (fijada al altavoz)

encima de la guía de la ménsula izquierda (para la pared) desde un

ángulo en diagonal ( ).

Junte el lado izquierdo de ambas ménsulas de modo que queden

horizontales entre sí ( ).

Muévala un poco hacia la derecha y deslícela hacia abajo hasta el

tope, mientras alinea la parte del saliente derecho con la ranura de

la ménsula izquierda (para la pared) ( ).

• Montaje del altavoz derecho

Ponga el borde inferior izquierdo de la ménsula (fijada al altavoz)

encima de la guía de la ménsula derecha (para la pared) desde un

ángulo en diagonal ( ).

Junte el lado derecho de ambas ménsulas de modo que queden

horizontales entre sí ( ).

Muévala un poco hacia la izquierda y deslícela hacia abajo hasta el

tope, mientras alinea la parte del saliente izquierdo con la ranura

de la ménsula derecha (para la pared) ( ).

[B] Parte superiorParte posterior del altavozParte inferior Guía

7 Junte las ménsulas con seguridad con tornillos.

Junte las ménsulas con seguridad empleando los tornillos (cortos)

suministrados en los orificios de tornillo situados en la parte

superior de los lados izquierdo y derecho de las ménsulas.

Si no puede fijar ambos lados (por ejemplo, en casos en los que no

hay espacio para emplear un destornillador), asegúrese de que un

lado quede fijado con seguridad con un tornillo.

8 Asegure el altavoz a la pared con una cuerda.

Enrosque dos ganchos para cuadros o similares en la pared de

detrás del altavoz. Pase una cuerda gruesa (no se suministra) en

torno a los ganchos y por el fijador metálico para estabilizar el

altavoz (asegúrese de que pueda soportar el peso del altavoz).

• No fije el fijador metálico directamente a la pared. Sólo deberá

utilizarse junto con la cuerda reforzada para evitar la caída del

Empleo de los soportes vendidos por separado

Este sistema de altavoces puede colocarse sobre el piso

empleando los soportes de altavoz CP-LX70 (soporte para el suelo).

También pueden colocarse en estantes empleando los soportes de

altavoz CP-LX70TS (soporte para mesa).

Para encontrar más información sobre el montaje, consulte el

manual de instrucciones de los soportes CP-LX70 o CP-LX70TS. Fijador metálicoCuerda de grosor suficiente(no está incluida) Cuando emplee el CP-LX70 Cuando emplee el CP-LX70TS

06_S_LX70-LR_SP.book 6 ページ ２００７年９月１２日　水曜日　午後３時２分English Français Deutsch

Caja acústica. . . . . . Tipo de caja cerrada (con protección magnética)

Configuración.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 vías

Altavoz de graves . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cono de 13 cm x 2

Altavoz de agudos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .domo de 2,5 cm

Respuesta en frecuencia . . . . . . . . . . . . . . . . . . . . . . 40 Hz a 50 000 Hz

Sensibilidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82 dB Potencia de entrada máxima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 W Frecuencia de cruce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,7 kHz

Dimensiones exteriores . . . 175 mm (An) x 722 mm (Al) x 70 mm (Prf)

(Excluyendo los salientes)

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5,2 kg (cada uno)

Accesorios suministrados

Ménsula (para altavoces/S) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ménsula (para altavoces/L) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ménsula (para la pared/izquierda) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Paño de limpieza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Plantilla para montaje en la pared (izquierda). . . . . . . . . . . . . . . . . . . 1

Plantilla para montaje en la pared (derecha). . . . . . . . . . . . . . . . . . . . 1

Manual de instrucciones

• Aspecto y especificaciones sujetos a cambios sin previo aviso.

es una marca comercial que llevan los productos que

incorporan la tecnología de control de fase de Pioneer.

La tecnología permite el sonido de 5.1 canales de alta calidad sin

retardo en la gama de graves. Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. Publicado por Pioneer Corporation.

Copyright © 2007 Pioneer Corporation.

•Pano de limpeza x 1

especificado no molde.

4 Fixe o suporte (de parede).

esquerdo (de parede) ( ).

(Excluindo saliencias)
