BEDIENUNGSANLEITUNG SLX70LR PIONEER

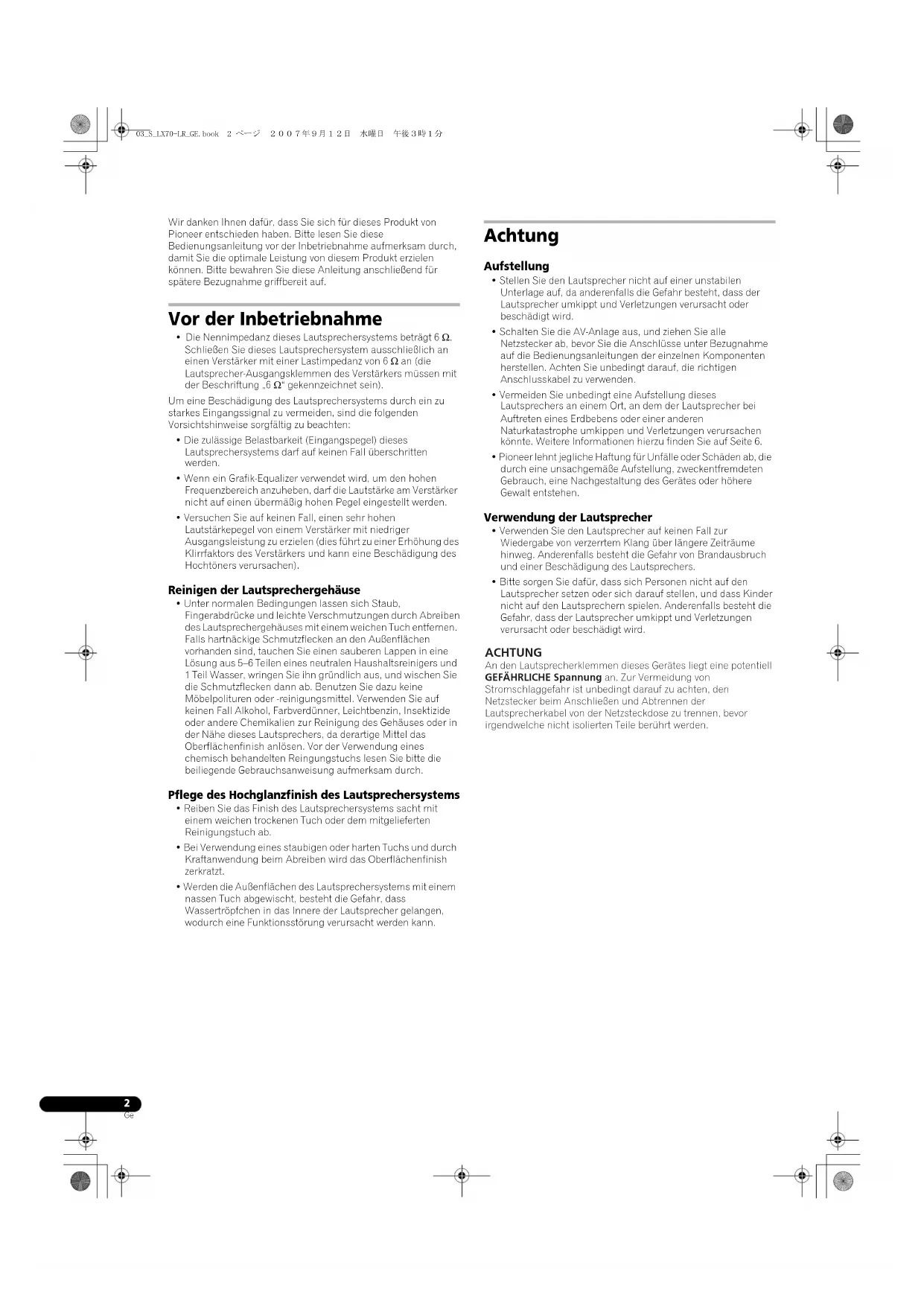

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf. Vor der Inbetriebnahme

• Die Nennimpedanz dieses Lautsprechersystems beträgt 6 Ω. Schließen Sie dieses Lautsprechersystem ausschließlich an einen Verstärker mit einer Lastimpedanz von 6 Ω an (die Lautsprecher-Ausgangsklemmen des Verstärkers müssen mit der Beschriftung „6 Ω“ gekennzeichnet sein).Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:• Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden.• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden.• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Hochtöners verursachen). Reinigen der Lautsprechergehäuse
• Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergehäuses mit einem weichen Tuch entfernen. Falls hartnäckige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5–6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel. Verwenden Sie auf keinen Fall Alkohol, Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen. Vor der Verwendung eines chemisch behandelten Reingungstuchs lesen Sie bitte die beiliegende Gebrauchsanweisung aufmerksam durch. Pflege des Hochglanzfinish des Lautsprechersystems
• Reiben Sie das Finish des Lautsprechersystems sacht mit einem weichen trockenen Tuch oder dem mitgelieferten Reinigungstuch ab.• Bei Verwendung eines staubigen oder harten Tuchs und durch Kraftanwendung beim Abreiben wird das Oberflächenfinish zerkratzt.• Werden die Außenflächen des Lautsprechersystems mit einem nassen Tuch abgewischt, besteht die Gefahr, dass Wassertröpfchen in das Innere der Lautsprecher gelangen, wodurch eine Funktionsstörung verursacht werden kann. Achtung Aufstellung
• Stellen Sie den Lautsprecher nicht auf einer unstabilen Unterlage auf, da anderenfalls die Gefahr besteht, dass der Lautsprecher umkippt und Verletzungen verursacht oder beschädigt wird.• Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden.• Vermeiden Sie unbedingt eine Aufstellung dieses Lautsprechers an einem Ort, an dem der Lautsprecher bei Auftreten eines Erdbebens oder einer anderen Naturkatastrophe umkippen und Verletzungen verursachen könnte. Weitere Informationen hierzu finden Sie auf Seite 6. • Pioneer lehnt jegliche Haftung für Unfälle oder Schäden ab, die durch eine unsachgemäße Aufstellung, zweckentfremdeten Gebrauch, eine Nachgestaltung des Gerätes oder höhere Gewalt entstehen. Verwendung der Lautsprecher
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls besteht die Gefahr von Brandausbruch und einer Beschädigung des Lautsprechers.• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf den Lautsprechern spielen. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen verursacht oder beschädigt wird. ACHTUNG An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. 03_S_LX70-LR_GE.book 2 ページ ２００７年９月１２日　水曜日　午後３時１分English Français Deutsch Nederlands Italiano Svenska Español Português

Überprüfen des mitgelieferten Zubehörs

• Halterung (für Lautsprecher/klein) x 2

• Halterung (für Lautsprecher/groß) x 2

• Halterung (für Wand/links) x 1

• Halterung (für Wand/rechts) x 1

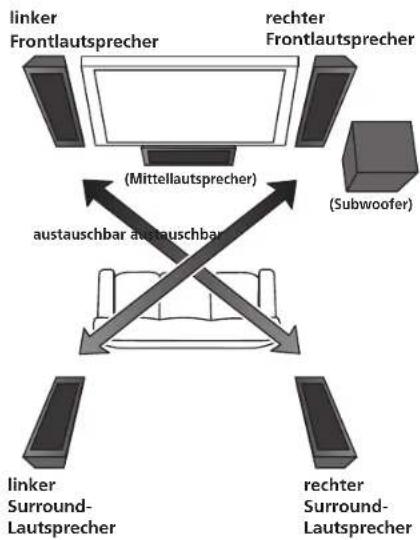

• Vorliegende Bedienungsanleitung Verwendung in einer Heimkinoanlage Wenn Sie dieses Lautsprechersystem mit einem Plasma-Fernseher von Pioneer kombinieren, kommen Sie in den Genuss eines hochwertigen Klanges, der der Raumakustik optimal angepasst ist. Dieses Lautsprechersystem kann auch als die Surround- Lautsprecher einer Heimkinoanlage verwendet werden. Platzieren Sie die Lautsprecher wie in der nachstehenden Abbildung gezeigt. Die linken und rechten Frontlautsprecher sollten möglichst so aufgestellt werden, dass sie mit dem Bildschirm des Fernsehgerätes fluchten. Stellen Sie die linken und rechten Lautsprecher im gleichen Abstand von der Hörposition auf, um einen guten Stereoklang zu erhalten. Verwenden Sie Lautsprecherkabel der gleichen Länge für jeden Lautsprecher. Der rechte Frontlautsprecher ist mit dem linken Surround- Lautsprecher austauschbar. Der linke Frontlautsprecher ist mit dem rechten Surround-Lautsprecher austauschbar. Bei Verwendung dieses Lautsprechersystems als Surround- Lautsprecher stellen Sie den rechten Frontlautsprecher als den linken Surround-Lautsprecher, und den linken Frontlautsprecher als den rechten Surround-Lautsprecher auf.

• Das Modell S-LX70C wird als Mittellautsprecher empfohlen.

• Das Modell S-LX70W wird als Subwoofer empfohlen. linker Frontlautsprecher rechter Frontlautsprecher (Subwoofer)(Mittellautsprecher) linker Surround- Lautsprecher austauschbar austauschbar rechter Surround- Lautsprecher 03_S_LX70-LR_GE.book 3 ページ ２００７年９月１２日　水曜日　午後３時１分4

Frontverkleidung des Lautsprechersystems Die Frontverkleidung dieses Lautsprechersystems kann nicht abgenommen werden. Bitte versuchen Sie auf keinen Fall, die Frontverkleidung gewaltsam vom Lautsprecher zu entfernen, da sie dadurch beschädigt werden könnte. Montieren der Lautsprecher Dieses Lautsprechersystem kann nicht direkt auf dem Boden oder auf Regalen aufgestellt werden. Verwenden Sie entweder die mitgelieferten Halterungen, um die Lautsprecher an einer Wand zu befestigen, oder den Lautsprecherständer CP-LX70 (Bodenständer) (separat erhältlich) oder CP-LX70TS (Tischständer) (separat erhältlich), um die Lautsprecher auf dem Boden oder einem Regal aufzustellen.

• Dieses Lautsprechersystem ist mit einer magnetischen Abschirmung ausgestattet. Je nach Aufstellungsort kann es jedoch vorkommen, dass Farbstörungen auftreten, wenn dieser Lautsprecher in unmittelbarer Nähe eines Fernsehgerätes platziert wird. In einem solchen Fall schalten Sie das Fernsehgerät aus, warten Sie etwa 15 bis 30 Minuten lang, und schalten Sie es dann erneut ein Falls sich die Störung auf diese Weise nicht beseitigen lässt, stellen Sie das Lautsprechersystem in einem größeren Abstand vom Fernsehgerät auf. Wandmontage Nachdem Sie den Montageort ermittelt haben (z.B. eine Stelle an der Wand links und rechts neben dem Fernsehgerät), montieren Sie die Lautsprecher anhand des nachstehend beschriebenen Verfahrens. Zwei Ausführungen von Halterungen (für Lautsprecher) gehören zum Lieferumfang. Verwenden Sie die großen Halterungen, um die Lautsprecher neben einem Plasma-Fernseher von Pioneer zu montieren. Verwenden Sie die kleinen Halterungen, um die Lautsprecher bündig an der Wand zu montieren. Die linke und die rechte Wandhalterung besitzen jeweils eine unterschiedliche Ausführung. Achten Sie darauf, diese Halterungen jeweils auf der richtigen Seite zu montieren. 1 Schließen Sie die Lautsprecherkabel an.

• Lautsprecherkabel gehören nicht zum Lieferumfang dieses Lautsprechersystems. Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Lautsprechers. Bitte beachten Sie die folgenden Hinweise bei der Auswahl des Lautsprecherkabels, damit Sie die optimale Leistung von Ihrem Lautsprechersystem erhalten:

• Verwenden Sie ein möglichst dickes Lautsprecherkabel der minimal erforderlichen Länge.

• Falls die für den Anschluss des linken und rechten Lautsprechers erforderliche Länge der beiden Lautsprecherkabel unterschiedlich ist, verwenden Sie trotzdem zwei Kabel der gleichen (größeren) Länge.

• Kabel besitzen unterschiedliche Eigenschaften. Verwenden Sie daher stets zwei Kabel des gleichen Typs zum Herstellen eines Anschlusses.

• Die Anschlüsse an den Lautsprecherklemmen an Lautsprechern und Verstärker sollten so fest wie möglich hergestellt werden, um den Kontaktwiderstand zu reduzieren. Wenn die Lautsprecher mit den Halterungen an einer Wand montiert werden sollen, schließen Sie die Lautsprecherkabel an, bevor Sie die Halterungen an den Lautsprechern befestigen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.

• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.

• Wenn ein Paar Lautsprecher an einen Verstärker angeschlossen ist, wird der normale Stereoeffekt nicht erzielt, falls die Polarität (+ , –) eines der beiden Lautsprecher (links oder rechts) vertauscht ist.

• Vergewissern Sie sich, dass die zur Montage der Lautsprecher vorgesehene Wand ein ausreichendes Tragvermögen besitzt.

• Bitte beachten Sie, dass das Lautsprechersystem schwer ist. Bei unsachgemäßer Montage besteht die Gefahr, dass die Lautsprecher herunterfallen, Verletzungen verursachen und beschädigt werden.

• Wandmontageschrauben gehören nicht zum Lieferumfang. Verwenden Sie Schrauben, die für den Werkstoff der Wand geeignet sind und das Gewicht des Lautsprechers tragen können. Falls Sie sich über die Eigenschaften und das Tragvermögen der zur Montage vorgesehenen Wand im Unklaren sind, lassen Sie sich bitte von einem Fachmann beraten. Halterung (fur Wand/links) Halterung (fur Wand/rechts) 03_S_LX70-LR_GE.book 4 ページ ２００７年９月１２日　水曜日　午後３時１分English Français Deutsch Nederlands Italiano Svenska Español Português

2 Kleben Sie die mitgelieferte Wandmontageschablone an die zur Montage vorgesehene Stelle.

• Die linke und die rechte Wandmontageschablone besitzen jeweils eine unterschiedliche Form. Befestigen Sie die Schablone mit Klebestreifen usw. lotrecht zum Boden. Vergewissern Sie sich, dass die Schablone gerade ausgerichtet ist, um eine schiefe Montage des Lautsprechers zu vermeiden. Wird die Schablone zu nah am Fernsehgerät an die Wand geklebt, kann die Montage des Lautsprechers durch das Fernsehgerät behindert werden. Vergewissern Sie sich, dass sich die Schablone nicht mit dem Fernsehgerät überschneidet. 3 Befestigen Sie die Halterung (für Wand) provisorisch über der dazu in der Schablone vorgesehenen Stelle. Richten Sie die Halterung (für Wand) auf die dazu in der Schablone vorgesehene Stelle aus, und befestigen Sie sie provisorisch mit einer Schraube (Empfehlung: 6 mm Durchmesser) an Stelle [A]. Justieren Sie die Befestigungsposition der Halterung, bis sie richtig auf die Schablone ausgerichtet ist.

• Die nachstehende Abbildung zeigt das Beispiel der Befestigung der rechten Halterung (für Wand). 4 Befestigen Sie die Halterung (für Wand). Befestigen Sie die Halterung mit Schrauben (Empfehlung: 6 mm Durchmesser) an den vier Stellen [B] (empfohlen). Ziehen Sie die Schraube [A], die zur provisorischen Befestigung der Halterung an der Wand verwendet wurde, ebenfalls fest an. Achten Sie darauf, die Halterung fest an allen fünf Stellen zu befestigen, um zu vermeiden, dass der Lautsprecher wacklig ist oder herunterfällt.

• Entfernen Sie dann die Schablone, indem Sie sie an den Perforationen abreißen.

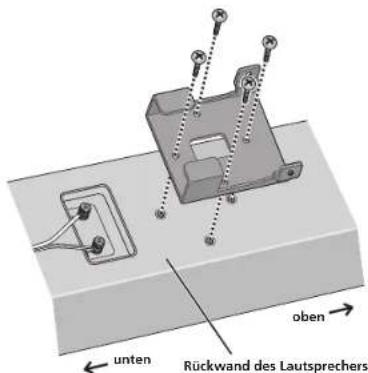

• Die nachstehende Abbildung zeigt das Beispiel einer Befestigung der Halterung mit Schrauben an fünf Stellen: eine Schraube an Stelle [A] und vier Schrauben an den Ecken [B] (empfohlen). 5 Befestigen Sie die Halterung (für Lautsprecher) am Lautsprecher. Befestigen Sie die Halterung mit den mitgelieferten Schrauben (lang) in den vier Schraubenbohrungen. Die Halterungen besitzen eine bestimmte Ausrichtung, in der sie zu befestigen sind. Befestigen Sie die richtige Halterung an jedem Lautsprecher unter Bezugnahme auf die nachstehende Abbildung. 6 Befestigen Sie den Lautsprecher an der Halterung (für Wand).

• Zum leichteren Verständnis wird der Lautsprecher in der nachstehenden Abbildung nicht an der Halterung (für Lautsprecher) befestigt dargestellt.

• Montage des linken Lautsprechers Setzen Sie die untere rechte Kante der (am Lautsprecher befestigten) Halterung diagonal in die Oberseite der Führung an der linken Halterung (für Wand) ein ( ). Bringen Sie die linke Seite beider Halterungen zusammen, so dass sie waagerecht aufeinander ausgerichtet sind ( ). Bewegen Sie die äußere Halterung geringfügig nach rechts, und schieben Sie sie in der Führung bis zum Anschlag nach unten, während Sie den Vorsprung auf der rechten Seite auf die Nut in der linken Halterung (für Wand) ausrichten ( ).

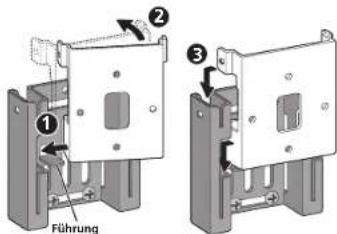

• Montage des rechten Lautsprechers Setzen Sie die untere linke Kante der (am Lautsprecher befestigten) Halterung diagonal in die Oberseite der Führung an der rechten Halterung (für Wand) ein ( ). Bringen Sie die rechte Seite beider Halterungen zusammen, so dass sie waagerecht aufeinander ausgerichtet sind ( ). Schablone (links) Schablone (rechts) [A] [B] [B] oben Rückwand des LautsprechersuntenFührung

Bewegen Sie die äußere Halterung geringfügig nach links, und schieben Sie sie in der Führung bis zum Anschlag nach unten, während Sie den Vorsprung auf der linken Seite auf die Nut in der rechten Halterung (für Wand) ausrichten ( ). 7 Sichern Sie die Halterungen mit Schrauben aneinander. Verwenden Sie die mitgelieferten Schrauben (kurz), um die beiden Halterungen an den Schraubenbohrungen oben links und rechts an den Seiten aneinander zu sichern. Falls sich die Halterungen nicht auf beiden Seiten aneinander sichern lassen (wenn z.B. auf einer Seite kein ausreichender Freiraum zum Gebrauch eines Schraubendrehers vorhanden ist), achten Sie darauf, die Schraube auf der anderen Seite fest anzuziehen. 8 Sichern Sie den Lautsprecher mit einer Schnur an der Wand. Schrauben Sie zwei Bildhaken o.Ä. in die Wand hinter dem Lautsprecher ein. Führen Sie dann eine dicke Schnur (nicht mitgeliefert) so durch die Haken und die Metallklaue, dass der Lautsprecher stabilisiert ist (vergewissern Sie sich vorher, dass das Tragvermögen der Haken für das Gewicht des Lautsprechers ausreicht).

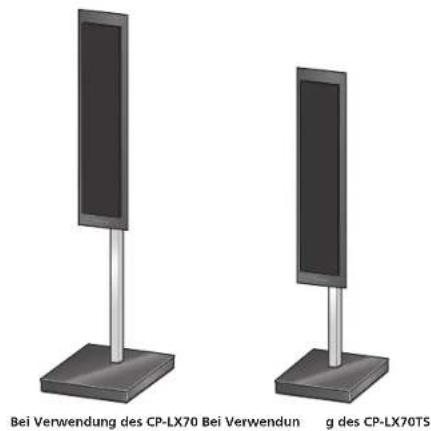

• Befestigen Sie die Metallklaue nicht direkt an der Wand. Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer verstärkten Schnur vorgesehen, um ein Herunterfallen des Lautsprechers zu verhindern. Verwendung der separat erhältlichen Lautsprecherständer Dieses Lautsprechersystem kann unter Verwendung des Lautsprecherständers CP-LX70 (Bodenständer) auf dem Fußboden aufgestellt werden. Die Lautsprecher können auch auf einem Regal aufgestellt werden, wozu der Lautsprecherständer CP-LX70TS (Tischständer) verwendet wird. Detaillierte Anweisungen zur Befestigung der Lautsprecher an den Ständern finden Sie in der Bedienungsanleitung des CP-LX70 bzw. CP-LX70TS. Führung

Metallarretierungausreichend starkeSchnur (nicht mitgeliefert)Bei Verwendun

des CP-LX70 Bei Verwendun

Technische Daten Gehäuse. . . . . . . . . . . . .Geschlossene Box (magnetisch abgeschirmt) Konfiguration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Zweiweg-System Tieftöner. . . . . . . . . . . . . . . . . . . . . . . . . . 13-cm-Konuslautsprecher x 2 Hochtöner . . . . . . . . . . . . . . . . . . . . . . . . . 2,5-cm-Kalottenlautsprecher Nennimpedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Hz bis 50 000 Hz Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82 dB Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 W Übernahmefrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,7 kHz Außenabmessungen . . . . . . . . 175 mm (B) x 722 mm (H) x 70 mm (T) (ausschließlich vorstehender Teile) Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,2 kg (pro Stück) Mitgeliefertes Zubehör Halterung (für Lautsprecher/klein) . . . . . . . . . . . . . . . . . . . . . . . .2 Stck. Halterung (für Lautsprecher/groß) . . . . . . . . . . . . . . . . . . . . . . . .2 Stck. Halterung (für Wand/links) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Halterung (für Wand/rechts) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Schraube (lang) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Stck. Schraube (kurz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Stck. Reinigungstuch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Wandmontageschablone (links) . . . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Wandmontageschablone (rechts). . . . . . . . . . . . . . . . . . . . . . . . .1 Stck. Vorliegende Bedienungsanleitung

• Änderungen der technischen Daten und äußeren Aufmachung im Sinne der ständigen Produktverbesserung bleiben jederzeit vorbehalten. ist eine Marke, mit der Geräte gekennzeichnet sind, die mit Pioneers Phase Control-Technologie ausgestattet sind. Diese Technologie ermöglicht eine hochwertige Wiedergabe von 5.1-kanaligem Ton ohne Verzögerung der Bässe. Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden. Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2007 Pioneer Corporation. Alle Rechte vorbehalten. 03_S_LX70-LR_GE.book 7 ページ ２００７年９月１２日　水曜日　午後３時１分2
