Installation • Wenn es bei dieser Installation zu Problemen kommensollte, wenden Sie sich bitte an Ihren Händler.• Pioneer haftet für keinerlei Schäden, die sich auf falscheInstallation, unsachgemäßen Gebrauch, Modifikationenoder Naturkatastrophen zurückführen lassen.Wir danken Ihnen dafür, dass Sie sich für ein Produkt vonPioneer entschieden haben.Bitte lesen Sie vor der Verwendung Ihrer Lautsprecheranlagediese Anleitung aufmerksam durch, um die Vorzüge desSystems optimal ausnützen zu können. Nachdem Sie dieBedienungsanleitung durchgelesen haben, bewahren Sie siesorgfältig auf, um sich im Bedarfsfall jederzeit darauf beziehenzu können.

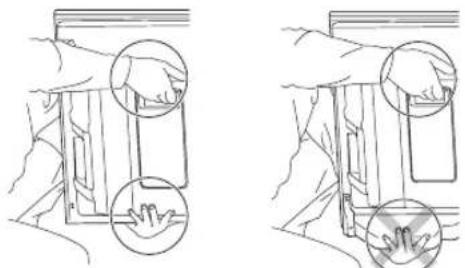

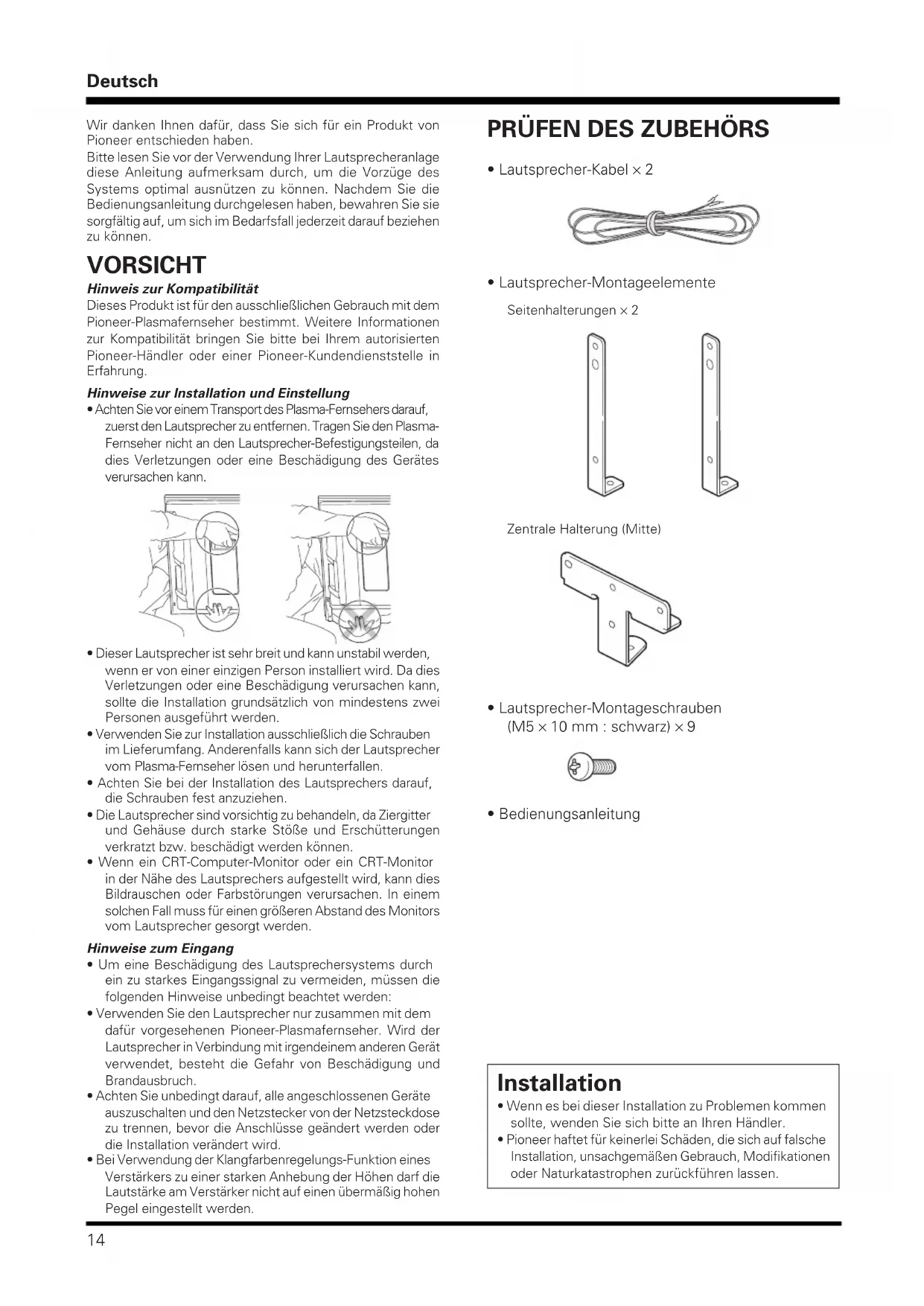

VORSICHT Hinweis zur Kompatibilität Dieses Produkt ist für den ausschließlichen Gebrauch mit demPioneer-Plasmafernseher bestimmt. Weitere Informationenzur Kompatibilität bringen Sie bitte bei Ihrem autorisiertenPioneer-Händler oder einer Pioneer-Kundendienststelle inErfahrung. Hinweise zur Installation und Einstellung • Achten Sie vor einem Transport des Plasma-Fernsehers darauf,zuerst den Lautsprecher zu entfernen. Tragen Sie den Plasma-Fernseher nicht an den Lautsprecher-Befestigungsteilen, dadies Verletzungen oder eine Beschädigung des Gerätesverursachen kann. PRÜFEN DES ZUBEHÖRS

• Lautsprecher-Kabel × 2

• Lautsprecher-Montageelemente Seitenhalterungen × 2Zentrale Halterung (Mitte) • Lautsprecher-Montageschrauben

(M5 × 10 mm : schwarz) × 9

• Bedienungsanleitung • Dieser Lautsprecher ist sehr breit und kann unstabil werden,wenn er von einer einzigen Person installiert wird. Da diesVerletzungen oder eine Beschädigung verursachen kann,sollte die Installation grundsätzlich von mindestens zweiPersonen ausgeführt werden.• Verwenden Sie zur Installation ausschließlich die Schraubenim Lieferumfang. Anderenfalls kann sich der Lautsprechervom Plasma-Fernseher lösen und herunterfallen.• Achten Sie bei der Installation des Lautsprechers darauf,die Schrauben fest anzuziehen.• Die Lautsprecher sind vorsichtig zu behandeln, da Ziergitterund Gehäuse durch starke Stöße und Erschütterungenverkratzt bzw. beschädigt werden können.• Wenn ein CRT-Computer-Monitor oder ein CRT-Monitorin der Nähe des Lautsprechers aufgestellt wird, kann diesBildrauschen oder Farbstörungen verursachen. In einemsolchen Fall muss für einen größeren Abstand des Monitorsvom Lautsprecher gesorgt werden. Hinweise zum Eingang • Um eine Beschädigung des Lautsprechersystems durchein zu starkes Eingangssignal zu vermeiden, müssen diefolgenden Hinweise unbedingt beachtet werden:• Verwenden Sie den Lautsprecher nur zusammen mit demdafür vorgesehenen Pioneer-Plasmafernseher. Wird derLautsprecher in Verbindung mit irgendeinem anderen Gerätverwendet, besteht die Gefahr von Beschädigung undBrandausbruch.• Achten Sie unbedingt darauf, alle angeschlossenen Geräteauszuschalten und den Netzstecker von der Netzsteckdosezu trennen, bevor die Anschlüsse geändert werden oderdie Installation verändert wird.• Bei Verwendung der Klangfarbenregelungs-Funktion einesVerstärkers zu einer starken Anhebung der Höhen darf dieLautstärke am Verstärker nicht auf einen übermäßig hohenPegel eingestellt werden.15

Deutsch • Befestigen Sie unter Verwendung der zwei mitgeliefertenSchrauben das Montageelement für die Mitte unten inder Mitte an der Rückwand des Plasma-Fernsehers. Bei Verwendung des Tischständers:

Bitte montieren Sie vor dem Befestigen des Lautsprechers den Tischständer der PDK-TS28-Serie (oder einen anderen

Plasmafernseher-Ständer der Firma Pioneer) am Plasma-Fernseher.

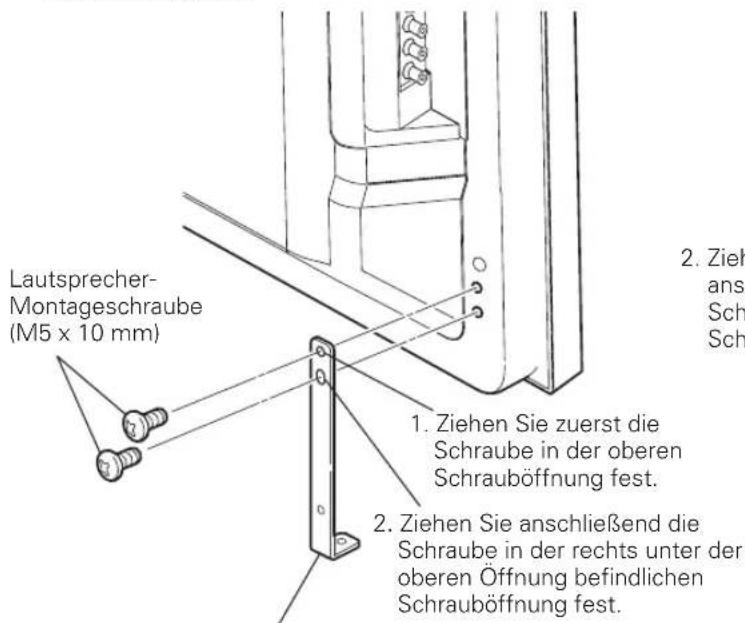

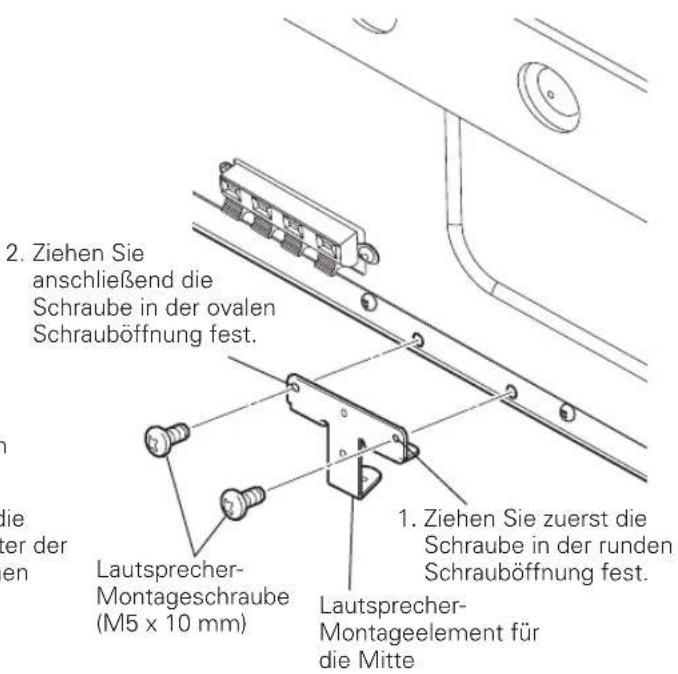

1. Befestigen Sie die Lautsprecher-Montageelemente an der Rückseite des Plasma-Fernsehers.

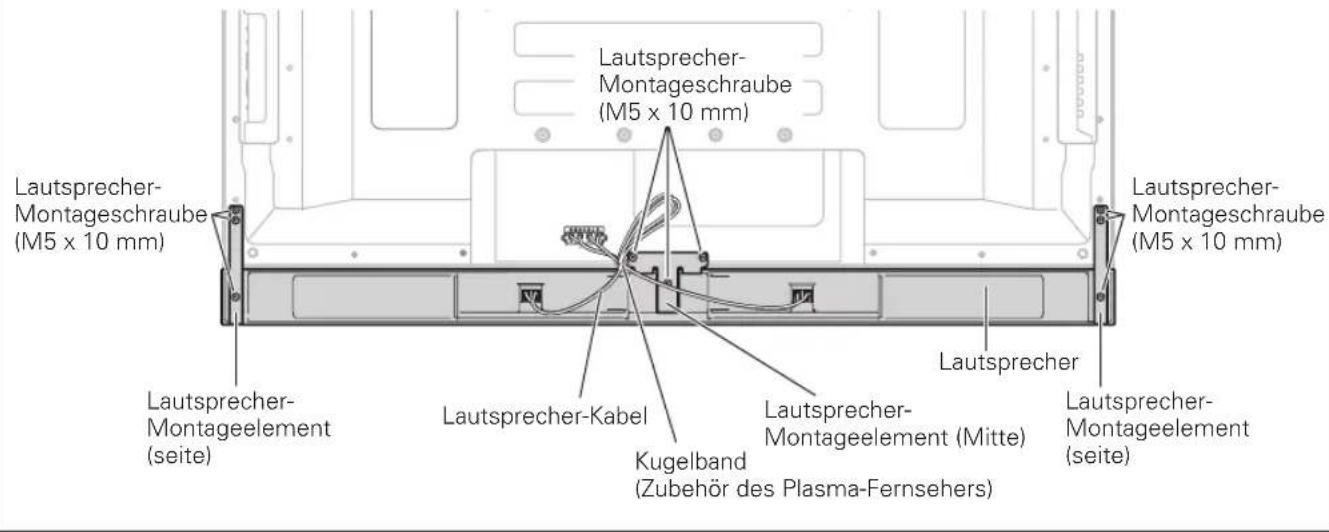

INSTALLATION AM PLASMA-FERNSEHER Plasma-Fernseher mit installiertem Lautsprecher • Befestigen Sie unter Verwendung der mitgeliefertenSchrauben die Montageelemente für die rechte und dielinke Seite unten rechts und links an der Rückwand desPlasma-Fernsehers.2. Ziehen Sieanschließend dieSchraube in der ovalenSchrauböffnung fest.Lautsprecher-Montageschraube(M5 x 10 mm)Lautsprecher-Montageelement fürdie MitteLautsprecher-Montageschraube(M5 x 10 mm)1. Ziehen Sie zuerst dieSchraube in der oberenSchrauböffnung fest.Lautsprecher-Montageelement für die Seite.(Es zeigt die Befestigung des Elements an derlinken Seite. Die Befestigung erfolgt in dergleichen Weise auf der rechten Seite.)Lautsprecher-Montageschraube(M5 x 10 mm)Lautsprecher-Montageelement(seite)Lautsprecher-KabelLautsprecher-Montageelement (Mitte)LautsprecherLautsprecher-Montageelement(seite)Lautsprecher-Montageschraube(M5 x 10 mm)Lautsprecher-Montageschraube(M5 x 10 mm)Kugelband(Zubehör des Plasma-Fernsehers)2. Ziehen Sie anschließend dieSchraube in der rechts unter deroberen Öffnung befindlichenSchrauböffnung fest.1. Ziehen Sie zuerst dieSchraube in der rundenSchrauböffnung fest.Deutsch

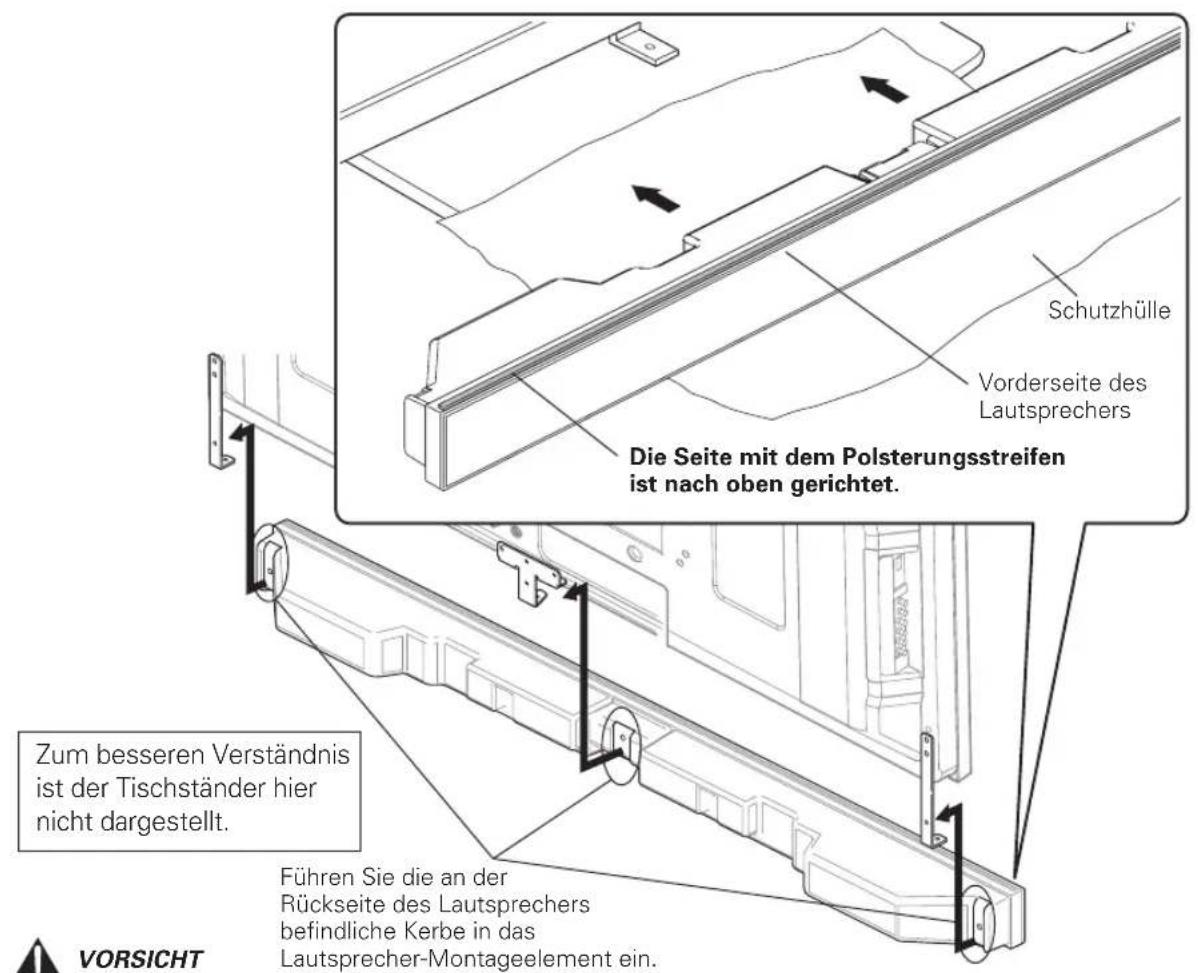

2 Lautsprecher-Montageschraube(M5 x 10 mm)Lautsprecher-Montageschraube(M5 x 10 mm)Lautsprecher-Montageschraube(M5 x 10 mm) 2. Richten Sie den Lautsprecher in der korrekten Richtung zu den Montageelementen aus. • Achten Sie darauf, den Lautsprecher nicht mit der Oberseite nach unten zu montieren.Das Schraubloch an der Unterseite desLautsprecher-Montageelementes wirdverwendet, wenn der Plasma-Fernseher an derWand installiert wird. Es wird nicht verwendet,wenn er am Tischständer montiert wird. VORSICHT • Bringen Sie den Lautsprecher an den Montageelementen an, während Sie deren Positionen fixieren. Auf diese Weise vermeiden

Sie, dass er und/oder der Tischständer durch Aneinanderstoßen beschädigt werden. Verwenden Sie, da Sie leicht am Tischständer

anstoßen können, zwischen dem Lautsprecher und dem Tischständer die Schützhülle, mit der der Lautsprecher umhüllt war.

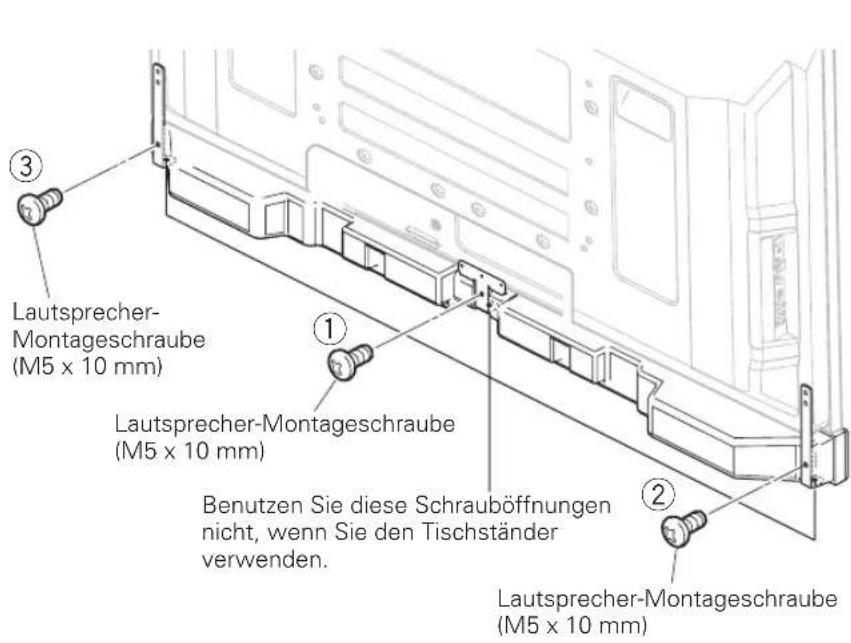

• Justieren Sie, wenn die Lautsprecher-Montageelemente nicht in die Nuten an der Rückseite des Lautsprechers passen, den Winkel der Lautsprecher-Montageelemente. 3. Ziehen Sie unter Verwendung der mitgelieferten Schrauben von hinten fest (drei positionen).

• Ziehen Sie die drei in der Abbildung unten dargestellten Schrauben in der Reihenfolge 1, 2, 3 fest. HINWEIS:Wenn die Position des Lautsprechers nach derMontage horizontal oder vertikal justiert werdenmuss, dann lösen Sie zuerst die Lautsprecher-Montageschrauben, positionieren Sie dann denLautsprecher neu und ziehen Sie schließlich dieSchrauben wieder an ihren jeweiligen Positionenfest. VORSICHT Achten Sie vor einem Transport des Plasma-Fernsehers an einen anderen Ort darauf,zuerst den Lautsprecher zu entfernen.Tragen Sie den ferner den Plasma-Fernsehernicht an den Montageelementen, da diesVerletzungen oder eine Beschädigung desGerätes verursachen kann.Benutzen Sie diese Schrauböffnungennicht, wenn Sie den Tischständerverwenden.Führen Sie die an derRückseite des Lautsprechersbefindliche Kerbe in dasLautsprecher-Montageelement ein.Vorderseite desLautsprechersSchutzhülleDie Seite mit dem Polsterungsstreifenist nach oben gerichtet. Zum besseren Verständnis

ist der Tischständer hier

nicht dargestellt.17

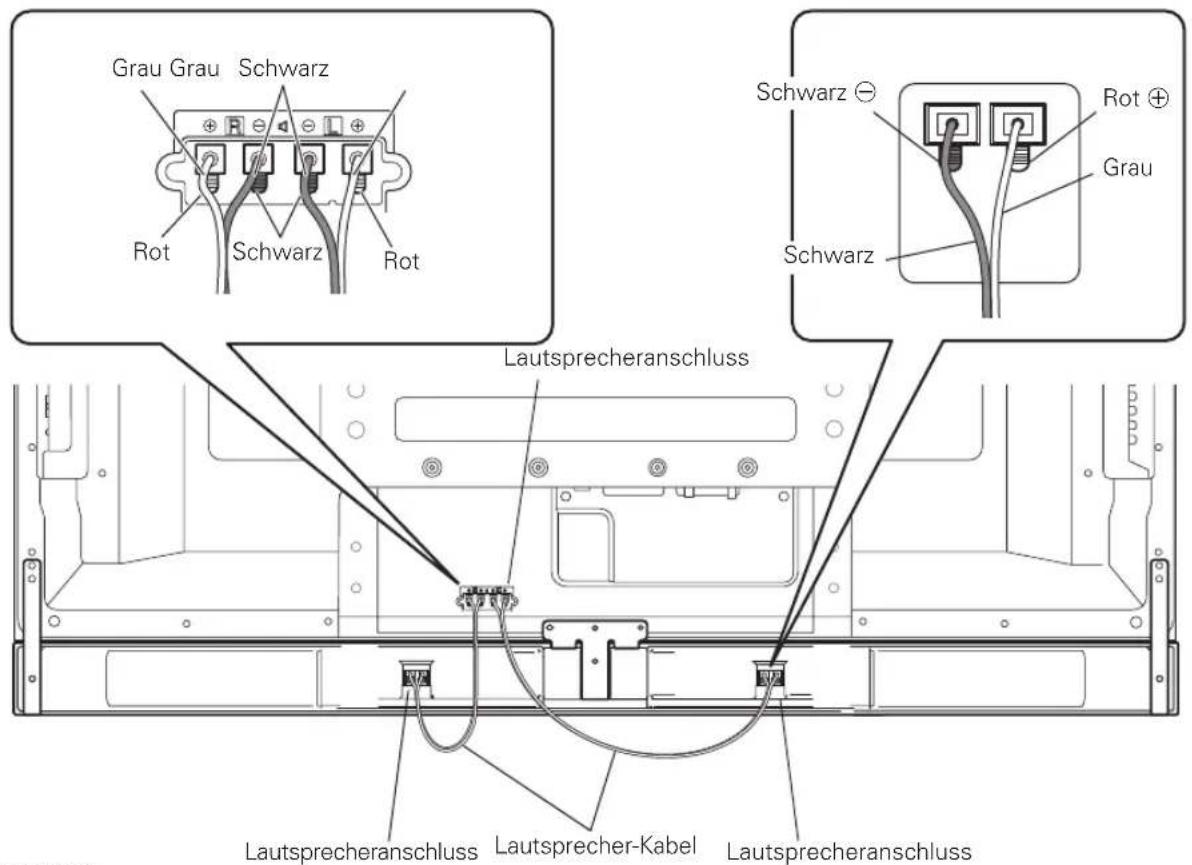

5. Schließen Sie das jeweilige andere

Ende der Lautsprecherkabel an den

• Schließen Sie die Kabel hinsichtlich der Polarität der

Lautsprecheranschlüsse des Plasma-Fernsehers korrekt

an, das heißt, das -Kabel (grau) an den -Anschluss (rot)

und das -Kabel (schwarz) an den -Anschluss (schwarz).

4. Schließen Sie die mitgelieferten

Lautsprecherkabel auf der Rückseite

des Plasma-Fernsehers an.

• Schließen Sie die Kabel hinsichtlich der Polarität der

Lautsprecheranschlüsse des Plasma-Fernsehers korrekt an,

das heißt, das -Kabel (grau) an den -Anschluss (rot) und

das -Kabel (schwarz) an den -Anschluss (schwarz).

• Drücken Sie den Hebel und führen Sie

• Beim anschließenden Loslassen des

Hebels wird das Lautsprecherkabel

• Achten Sie, bevor Sie die Anschlüsse oder die

Installationsweise der angeschlossenen Geräte ändern,

unbedingt darauf, dass die Geräte ausgeschaltet sind und der

Stromstecker aus der Steckdose gezogen worden ist.

• Wenn Sie das Lautsprecherkabel zu weit

einführen, so dass die Isolation den

Lautsprecheranschluss berührt, kann es sein,

dass kein Ton zu hören ist. Führen Sie daher das

Kabel so ein, dass der Kupferdraht zu sehen ist.

• Prüfen Sie, nachdem Sie die Lautsprecherkabel

angeschlossen haben, ob die Enden dieser Kabel

richtig an den Anschlüssen befestigt sind, indem

Sie leicht an den Kabeln ziehen. Lose Anschlüsse können

Tonausfall oder Geräusche zur Folge haben.

• Wenn bei den - und -Kabeln durch einen freiliegenden

Draht ein Kurzschluss verursacht wird, kann es sein, dass am

Plasma-Fernseher vorübergehend ein hoher Stromfluss auftritt,

und das kann zu Betriebsunterbrechungen oder zu fehlerhaften

• Falsche Anschlüsse des Lautsprecherkabels rechts oder links

an die Anschlussklemmen des Plasma-Fernsehers hinsichtlich

der Polarität können unzureichende Stereoklang-Effekte,

unbefriedigende Bass-Töne oder einen instabilen Klang zur

• Binden Sie das Kabel zusammen, ohne daran zu ziehen.

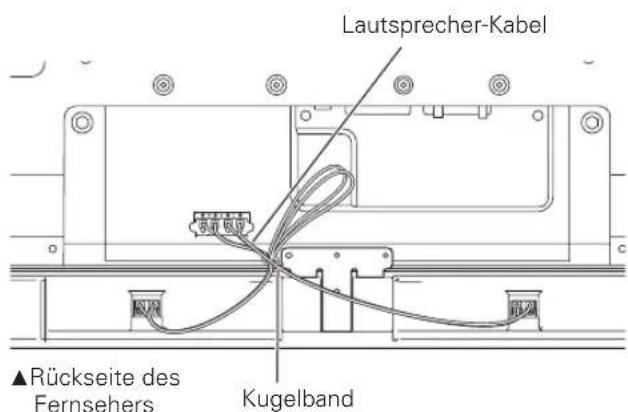

6. Zusammenbinden der Kabel.

• Zum Lieferumfang des Plasma-Fernsehers gehören auch

• Verwenden Sie die Kugelbänder je nach Erfordernis.

• Wenn Sie Ihre Lautsprecherkabel ordnen, dann achten Sie

darauf, sie so zusammenzubinden, dass sie keinem Druck

Lautsprecheranschluss

Lautsprecheranschluss

Lautsprecheranschluss

Bei Verwendung der Wandmontage-Einheit:

Legen Sie zunächst den Plasma-Fernseher auf eine weiche Unterlage wie beispielsweise eine Decke und bringen sie dann die Lautsprecher-Montageelemente an. 1. Befestigen Sie die Lautsprecher-Montageelemente an der Rückseite des Plasma-

Fernsehers (siehe Schritt 1 auf Seite 15).

2. Schließen Sie die mitgelieferten Lautsprecherkabel an der Rückseite des Plasma-

Fernsehers an (siehe Schritt 4 auf Seite 17).

3. Positionieren Sie den Plasma-Fernseher an den Montageelementen der

Wandmontage-Einheit. • Zu Einzelheiten siehe die mit der Wandmontage-Einheit mitgelieferte Bedienungsanleitung. Achten Sie bei der Montage oder der Realisierung der Anschlüsse insbesondere auf die Lautsprecher-Montageelemente. Wenn Sie dies nicht tun, dann kann das zu Verletzungen führen. 4. Schließen Sie das jeweilige andere Ende der Lautsprecherkabel an den

Lautsprecher an (siehe Schritt 5 auf Seite 17). Für die Montage sind zwei Personen erforderlich. 5. Befestigen Sie den Lautsprecher in der richtigen Position an den Montageelementen. • Achten Sie darauf, den Lautsprecher nicht mit der Oberseite nach unten zu montieren.

VORSICHT VORSICHT Benutzen Sie dieseSchrauböffnungen nicht,wenn Sie die Wandmontage-Einheit verwenden. 3

2 Lautsprecher-Montageschraube(M5 x 10 mm)Lautsprecher-Montageschraube(M5 x 10 mm)Lautsprecher-Montageschraube(M5 x 10 mm)19

– Notieren Sie unten die Modellnummer sowie die Seriennummer der Einheit. Sie finden

diese Nummern auf deren Rückseite.

Verwahren Sie diese Nummern für den Fall, dass Sie sie künftig brauchen.

Wichtiger Hinweis! Veröffentlicht von Pioneer Corporation.Urheberrechtlich geschützt © 2007 Pioneer Corporation.Alle Rechte vorbehalten.K058_A_Ge Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes

Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird. Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an

vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen). Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung

unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

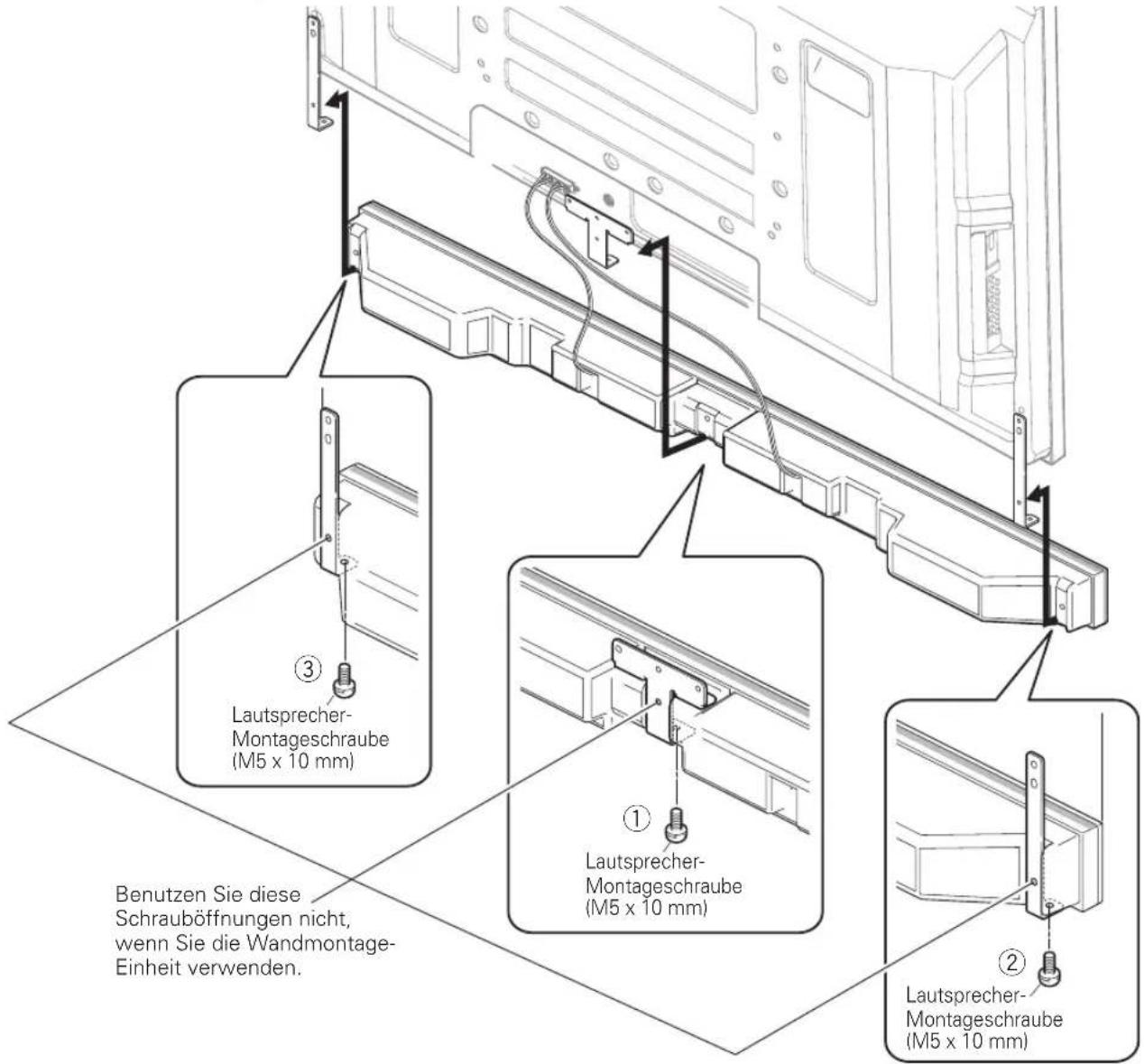

6. Ziehen Sie unter Verwendung der

mitgelieferten Schrauben von unten

fest (drei positionen). • Ziehen Sie die drei in der Abbildung auf Seite 18 dargestellten Schrauben in der Reihenfolge 1, 2, 3 fest. Das Schraubloch an der Rückseite des Lautsprecher-Montageelementes wird verwendet, wenn der Plasma-Fernseher am Tischständer installiert wird. Es wird nichtverwendet, wenn er an der Wand montiert wird. HINWEIS:

Wenn die Position des Lautsprechers nach der Montage

horizontal oder vertikal justiert werden muss, dann lösen

Sie zuerst die Lautsprecher-Montageschrauben,

positionieren Sie dann den Lautsprecher neu und ziehen

Sie schließlich die Schrauben wieder an ihren jeweiligen

7. Binden Sie die Kabel zusammen

(siehe Schritt 6 auf Seite 17).

PFLEGE DES GEHÄUSES • Zum Abwischen von Staub und Verschmutzung kann einPoliertuch oder ein trockener Lappen verwendet werden.• Wenn das Gehäuse stark verschmutzt ist, kann es miteinem weichen, mit verdünntem Haushaltsreinigerangefeuchteten Lappen gesäubert und dann mit einemtrockenen Lappen abgewischt werden. KeineMöbelpolitur oder Reinigungsmittel verwenden, da diese Mittel die Oberfläche des Gehäuses beschädigen können. • Niemals Verdünner, Benzol, Insektensprays oder andere Chemikalien am oder in der Nähe des Gehäuses

verwenden, da hierdurch die Oberfläche beschädigt wird. • Vor der Verwendung eines chemischen Reinigungstuchsunbedingt die Vorsichtshinweise sorgfältig durchlesen.

TECHNISCHE DATEN Gehäuse Bassreflextyp Verwendete Lautsprecher (Zweiweg-System):Woofer (für tiefe Frequenzen) 4,8 cm × 13-cm-Konuslautsprecher Hochtöner (für hohe Frequenzen) 2,5 cm Semikalotte Nennimpedanz 6 Ω Frequenzgang 60 Hz bis 30 000 HzEmpfindlichkeit (1 m, 1 W) 80 dBZulässige Eingangswerte:Maximaler Eingangswert 18 WNenn-Eingangswert 6 W Übergangsfrequenz 3 kHz Äußere Abmessungen 1 224 (B) mm × 77 (H) mm × 115 (T) mm Gewicht 2,9 kgZubehörteile Lautsprecherkabel × 2 HalterungenSeite × 2Mitte × 1 Schrauben (M5 × 10 mm) × 9

Bedienungsanleitung × 1
