PDPS59 - 扬声器 PIONEER - 免费用户手册

品牌	先锋
型号	PDP-S59 (PDPS59)
产品类型	等离子电视音响扬声器
扬声器类型	低音反射式，两分频系统
低音扬声器	4.8cm × 13cm 锥形类型
高音扬声器	2.5cm 半圆顶类型
额定阻抗	6 Ω
频率范围	60Hz 至 30,000Hz
灵敏度 (1m, 1W)	80 dB
最大允许输入	18 W
额定允许输入	6 W
分频频率	3 kHz
尺寸 (宽×高×深)	1224mm × 77mm × 115mm
重量	2.9 kg
随机附件	扬声器线缆 × 2，固定板，侧支架 × 2，中央支架，安装螺丝 (M5×10mm) × 9，使用说明书
兼容性	专为先锋等离子电视设计
安装	在桌面支架 (PDK-TS28) 或壁挂安装单元上，需要两人操作
维护与清洁	使用干软布或蘸有稀释清洁液的布；避免使用蜡、汽油、杀虫剂
安全	仅使用提供的螺丝；拆卸前请勿移动扬声器；连接前切断电源
可维修性	未指定备件；联系授权的先锋服务部门

常见问题 - PDPS59 PIONEER

这款扬声器与其他品牌的电视兼容吗？

不，这款扬声器专为先锋等离子电视设计。其安装和连接方式特定于这些型号。

如何将扬声器安装在等离子电视上？

使用提供的固定板进行安装。将固定板拧到电视背面，然后将扬声器挂在凹槽中。用背面三颗螺丝固定。更多细节请参阅使用说明书中的步骤。

我可以在没有电视的情况下将扬声器安装在墙上吗？

这款扬声器设计为直接固定在电视或壁挂支架上。不能单独使用。

如何连接扬声器线缆？

连接线缆时注意极性：灰色线接红色端子 (+)，黑色线接黑色端子 (-)。按下杠杆插入剥开的线端，然后松开。确保裸线接触良好。

如果没有声音怎么办？

检查线缆是否连接正确，绝缘层是否妨碍端子。同时确保极性正确，电视音量未静音。

如何清洁扬声器？

使用干软布除尘。如有污垢，用蘸有稀释清洁液的布轻轻擦拭，然后用干布擦干。切勿使用蜡、汽油或化学品。

扬声器的确切尺寸是多少？

尺寸为：宽1224mm，高77mm，深115mm。重量为2.9kg。

支持的最大功率是多少？

最大允许输入为18W，额定输入为6W。不要超过这些值，以免损坏扬声器。

安装后可以调整扬声器的位置吗？

可以，如果需要水平或垂直调整扬声器，松开固定螺丝，重新定位后再拧紧。请小心操作。

如果丢失螺丝或线缆怎么办？

未列出备件。请联系授权的先锋服务中心或经销商获取兼容配件。

用户手册 PDPS59 PIONEER

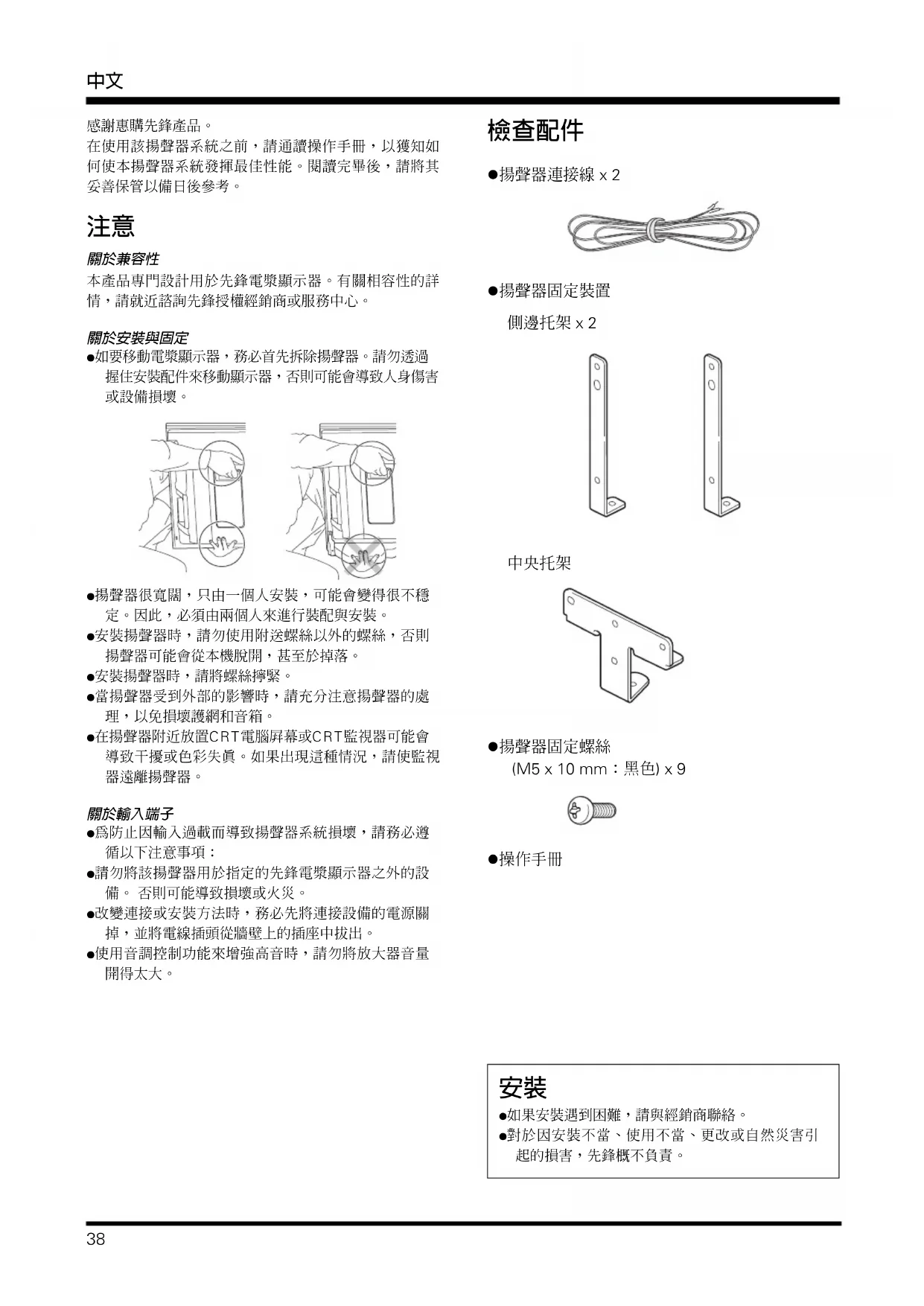

在使用該揚聲器系統之前，請通讀操作手冊，以獲知如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請將其妥善保管以備日後參考。

注意

關於兼容性

本產品專門設計用於先鋒電漿顯示器。有關相容性的詳情，請就近諮詢先鋒授權經銷商或服務中心。

關於安裝與固定

如要移動電漿顯示器，務必首先拆除揚聲器。請勿透過握住安裝配件來移動顯示器，否則可能會導致人身傷害或設備損壞。

揚聲器很寬闊，只由一個人安裝，可能會變得很不穩定。因此，必須由兩個人來進行裝配與安裝。
- 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否則揚聲器可能會從本機脫開，甚至於掉落。
- 安裝揚聲器時，請將螺絲擋緊。
常揚聲器受到外部的影響時，請充分注意揚聲器的處理，以免損壞護網和音箱。
- 在揚聲器附近放置CRT電腦屏幕或CRT監視器可能會導致干擾或色彩失真。如果出現這種情況，請使監視器遠離揚聲器。

關於輸入端子

• 為防止因輸入過載而導致揚聲器系統損壞，請務必遵循以下注意事項：
  請勿將該揚聲器用於指定的先鋒電纜顯示器之外的設備。否則可能導致損壞或火災。
• 改變連接或安裝方法時，務必先將連接設備的電源關掉，並將電線插頭從牆壁上的插座中拔出。
• 使用音調控制功能來增強高音時，請勿將放大器音量開得太大。

檢查配件

揭聲器連接線 × 2

揭聲器固定裝置

側邊托架 × 2

中央托架

• 揭聲器固定螺絲

(M5× 10mm ：黑色） × 9

操作手册

安装

如果安裝遇到困難，請與經銷商聯絡。
-對於因安裝不當、使用不當、更改或自然災害引起的損害，先鋒概不負責。

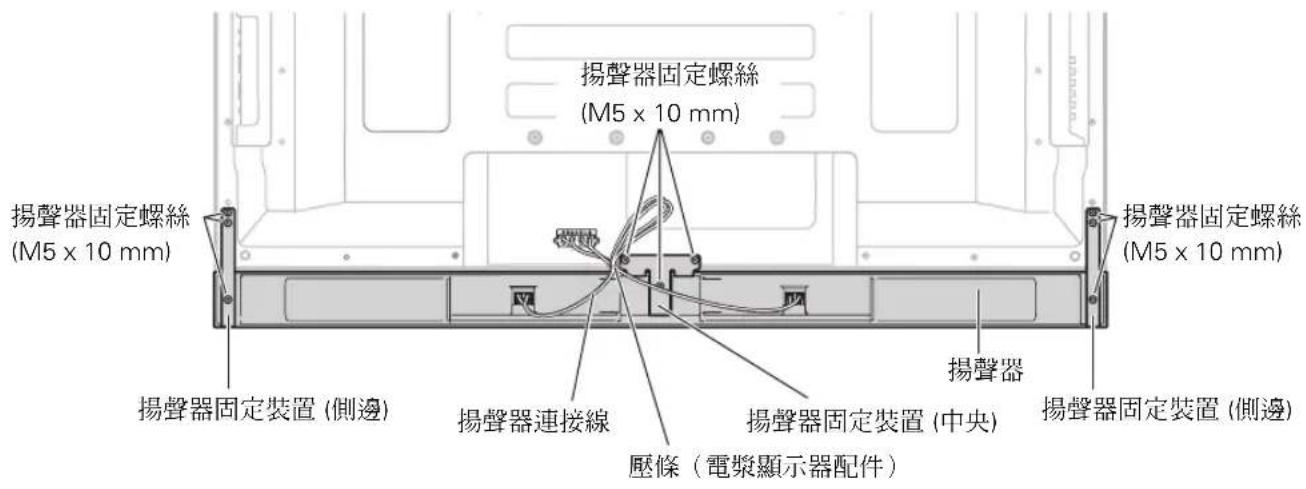

電漿顯示器配備

已安裝揚聲器的電獎顯示器

使用桌上支架時：

備註：

在安裝揚聲器前，請先爲電漿顯示器安裝PDK-TS28系列桌上支架（或其他先鋒電漿顯示器支架）。

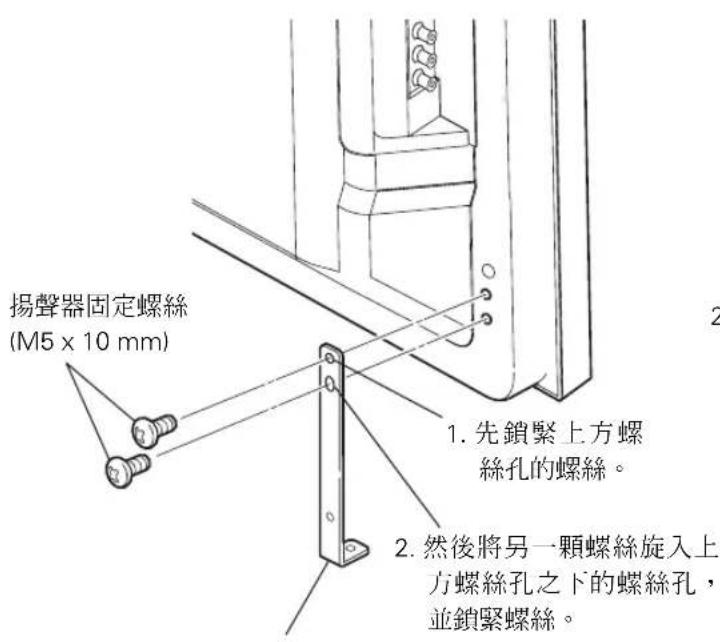

1將揚聲器固定裝置安裝到電漿顯示器後方。

• 使用隨附的螺絲，將左、右側固定裝置安裝到電漿顯示器後面板底部的左、右側。

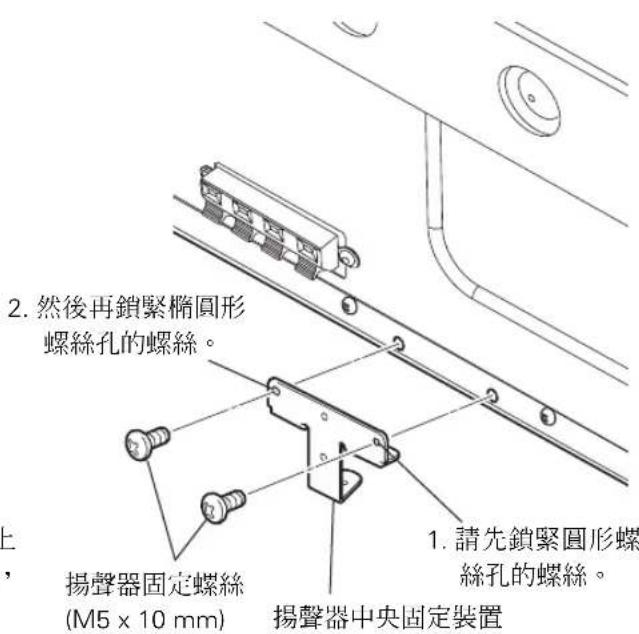

• 使用兩顆隨附的螺絲，將中央固定裝置安裝到電漿顯示器後面板底部中央。

揚聲器側邊固定裝置
（圖例所示者爲左側固定裝置之安裝。
右侧固定裝置之安裝所需步驟亦相同。）

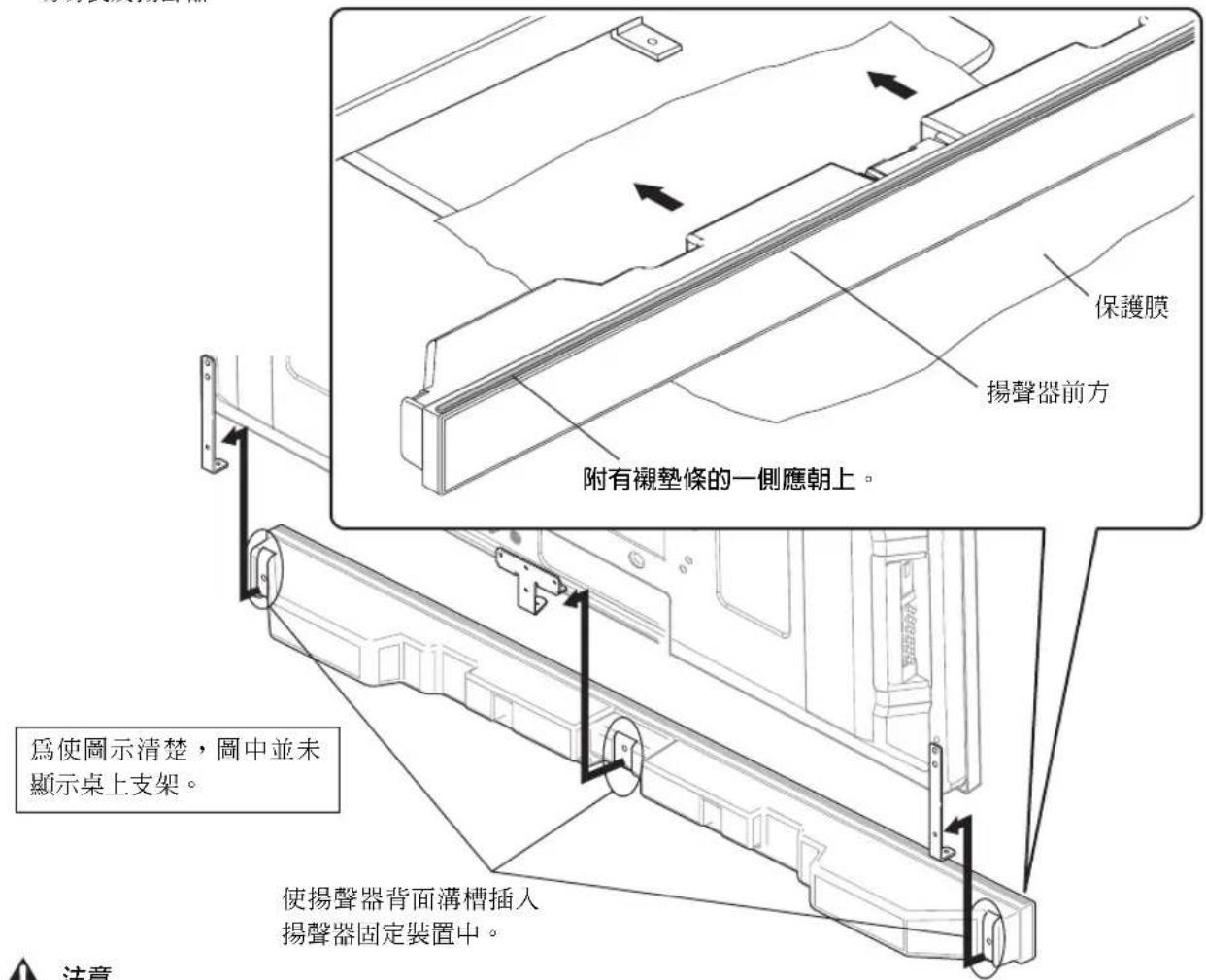

2以正確方向將揚聲器安裝到固定裝置上。

切勿裝反揚聲器。

注意

• 為免揚聲器及桌上支架互相碰撞而受損，在確認位置時，請將揚聲器安裝在固定裝置上。因為您很可能碰撞到桌上支架，請使用包覆揚聲器的保護膜來隔開揚聲器與支架。
• 當揚聲器固定裝置無法與揚聲器後方滿槽吻合時，請調整揚聲器固定裝置的角度。

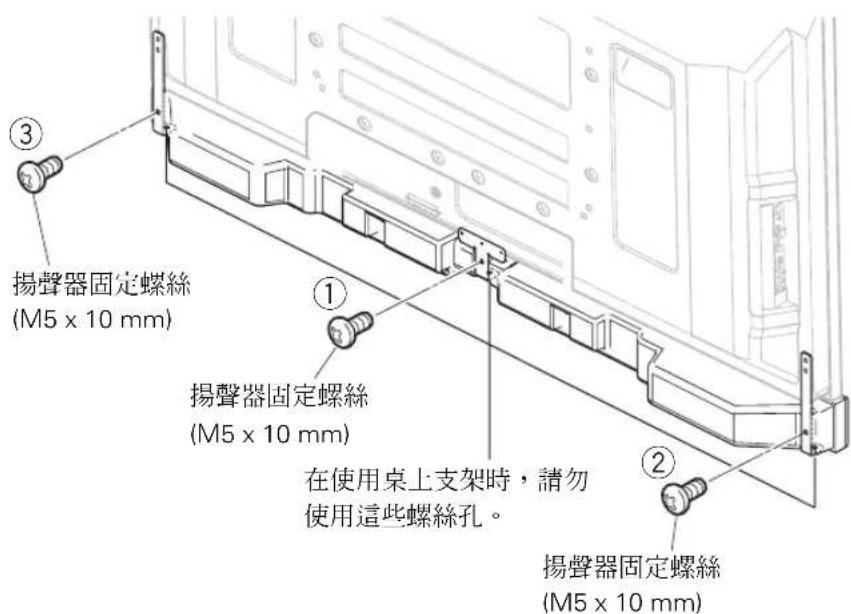

3使用隨附的螺絲從背後鎖緊（三個位置）

依照圖中所示的 ①,2,3 順序鎖緊三顆螺絲。

注意

如要移動電獎顯示器，務必首先拆除揚聲器。

此外，移動顯示器時請勿持握固定裝置。否則將可能導致受傷，或使本機受損。

揚聲器固定裝置底部表面的螺絲孔僅用於壁掛裝置。以支架安裝電漿顯示器時，將不需用到。

備註：

若在揚聲器安裝後，需要調整揚聲器的垂直或水平位置，請先旋鬆揚聲器固定螺絲，再行調整至適當位置，然後鎖緊螺絲。

4 將隨附的揚聲器連接線接到電漿顯示器的後方。

• 請正確地依照電漿顯示器揚聲器端子的極性來接上連接線， 連接線（灰色）應接到 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。

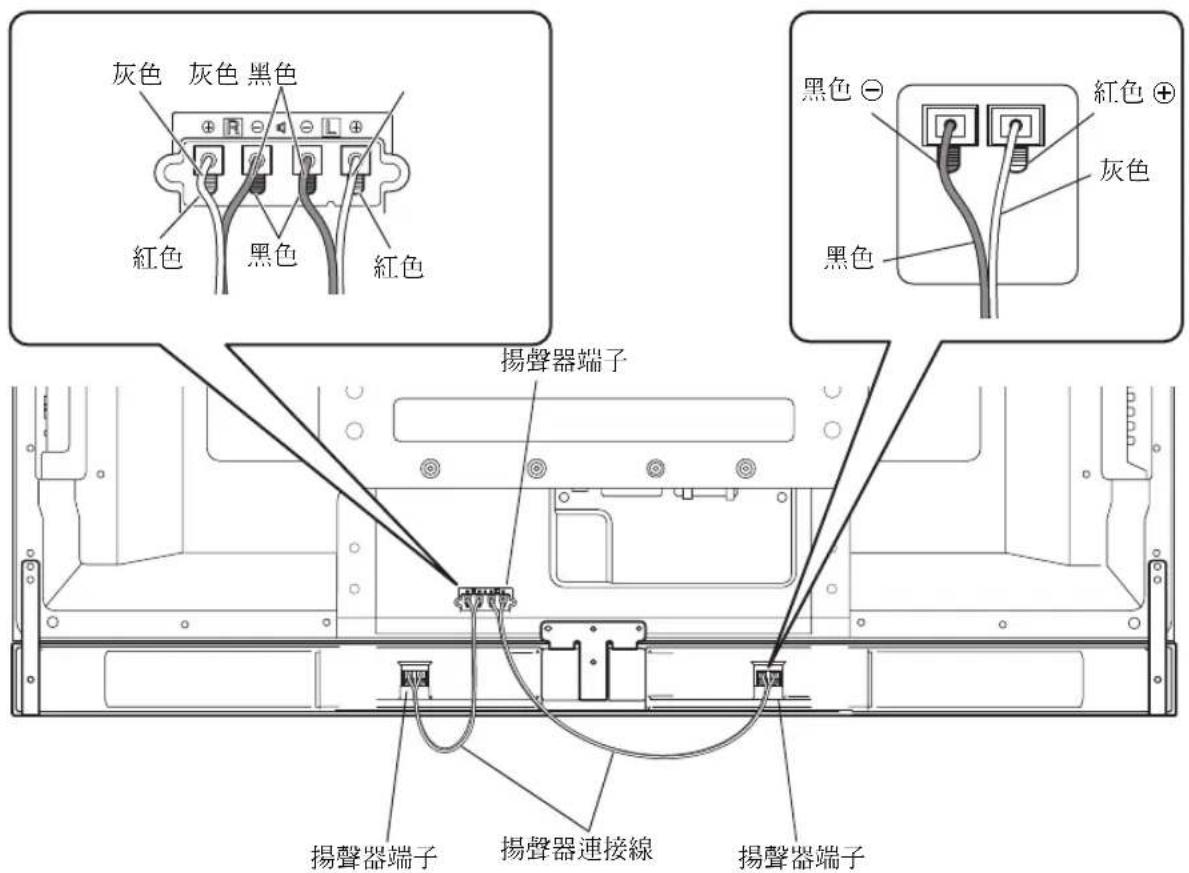

5 將揚聲器連接線的另一端接到揚聲器上。

請正確地依照揚聲器端子的極性來接上連接線， 連接線（灰色）應接到 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。

備註：

拉動拉柄，插入連接線。
當您鬆開拉柄時，拉柄會自動夾住揚聲器連接線。

注意

在變更配線或擺設方法前，請務必關閉連線的裝置，並從插座上拔除電源線。
如果您將揚聲器連接線插入過深，因而使絕緣部碰到揚聲器端子，反而可能導致無音效。插入連接線時，請保持看得到銅線的深度。
在連線後，請輕拉連接線，檢查揚聲器連接線是否牢固地連接到端子處。如果連接過鬆，將可能導致音效接收不穩定或出現雜音。
- 若因引線外露致使 與 连接線短路，將可能造成電漿顯示器的嚴重負載，導致操作中斷或故障。

• 揚聲器連接線若未依正確極性插入電漿顯示器左、右端子時，將可能導致立體聲音訊強度不足，造成重低音品質低落，或音效不穩。
• 細繫連接線時，請勿用力拉扯。

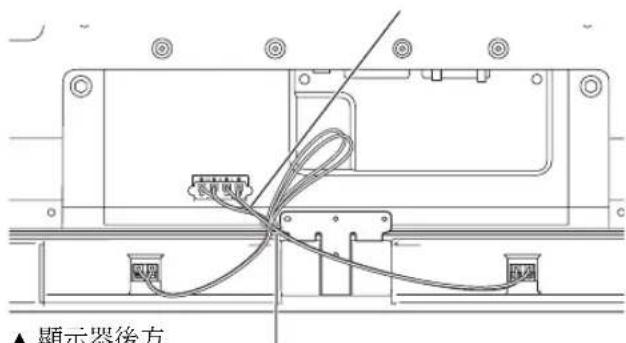

6綱染連接線。

壓條為電漿顯示器配件。
請視需要使用壓條。
在整理您的揚聲器連接線時，請注意細緻方式，勿壓傷連接線。

揚聲器連接線

壓條

使用壁掛裝置時：

備註：

請先把電漿顯示器放在軟墊之類的物品上，再行安裝揚聲器固定裝置。

1 將揚聲器固定裝置安裝在電漿顯示器後方（請參閱第39頁的步驟1）。
2 將隨附的揚聲器連接線接到電漿顯示器後方（請參閱第41頁的步驟4）。
3把電漿顯示器放置在壁掛裝置的固定裝置上。
詳情請參閱壁掛裝置所隨附的操作手冊。

注意

在安裝或連接線路時，請注意揚聲器固定裝置。該裝置可能導致人員受傷。

4 將揚聲器連接線的另一端接上揚聲器（請參閱第 41 頁的步驟 [5]）。

注意

此步驟需要雙人來執行。

5以正確方向將揚聲器安裝到固定裝置上。
- 切勿装反揚聲器。

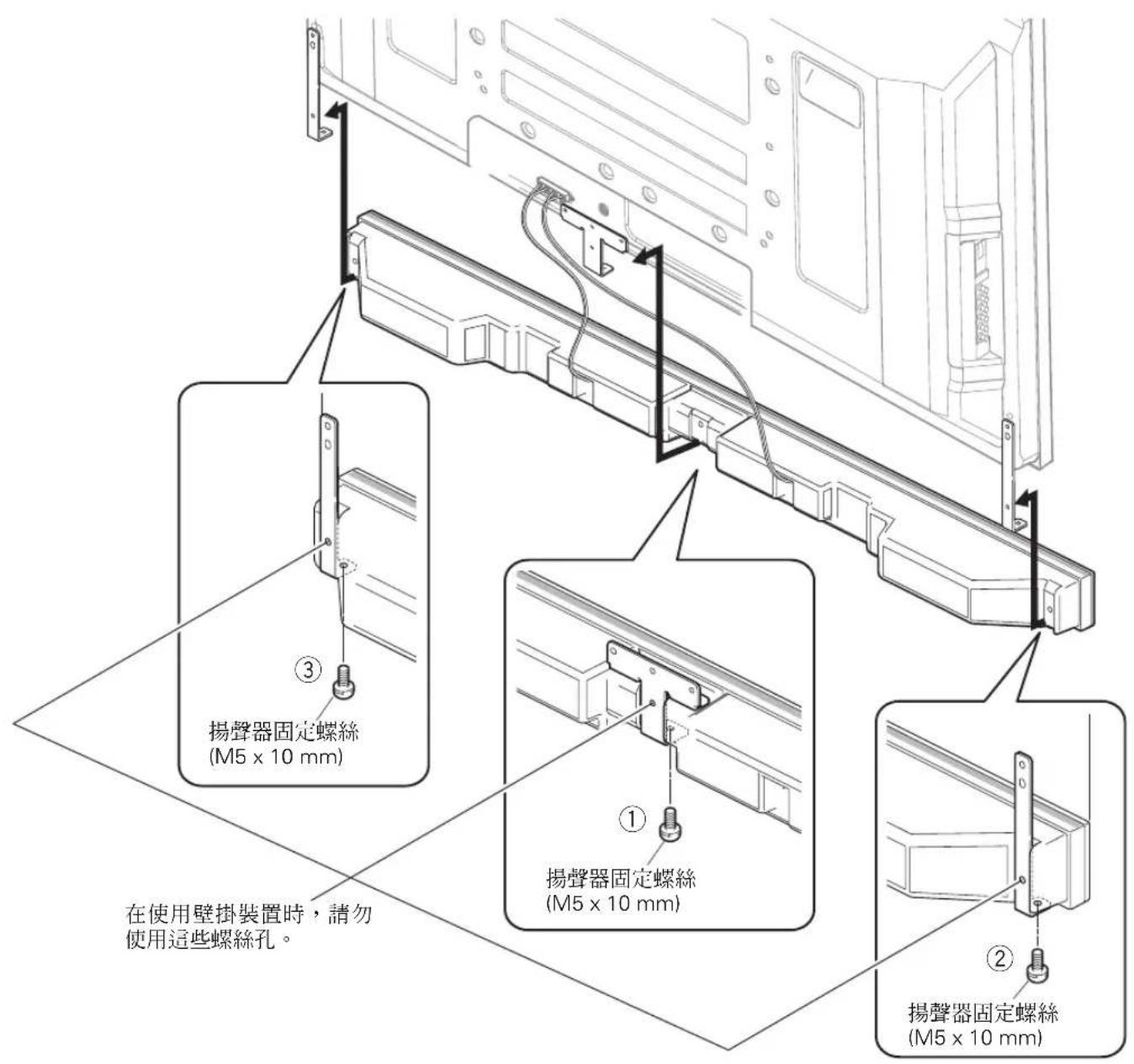

6使用隨附的螺絲從下方鎖緊（三個位置）。

• 依照圖中所示的①、②、③順序銷緊三顆螺絲（請參閱第42頁）。

揚聲器固定裝置後方表面的螺絲孔僅用於桌上支架。以牆壁安裝電漿顯示器時，將不需用到。

備註：

若在揚聲器安裝後，需要調整揚聲器的水平位置，請先旋鬆揚聲器固定螺絲，再行調整至適當位置，然後鎖緊螺絲。

7緇染連接線（請參閱第41頁的步驟6）。

機殼維護

使用抛光布或乾布來擦拭灰塵和污垢。
當機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進行擦拭，然後再用乾布擦淨。請勿使用家具蠟或清潔劑。否則會損壞機殼表面。
切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑以及其它化學製品，因爲它們會腐蝕本機表面。
當使用含化學製品的拭布時，請仔細閱讀該拭布的注意事項。

規格

機殼 低音反射型

所用揚聲器（兩路系統）：

高音喇叭（用於高音） 2.5cm 尖球頂型

標稱阻抗 6Ω

频率範圍 60 Hz 到 30 000 Hz

靈敏度（1m，1W） 80dB

容許輸入功率：

最大输入功率 18W

額定輸入功率 6W

交叉频率 3kHz

外形尺寸

因產品改進，規格和設計若有變更，恕不另行通知。

重要警示一將位於設備下方的型號和序號記錄下來，數字在背面。

型號

序號

保留這些號碼以備不時之需
