MANUALE UTENTE PDPS59 PIONEER

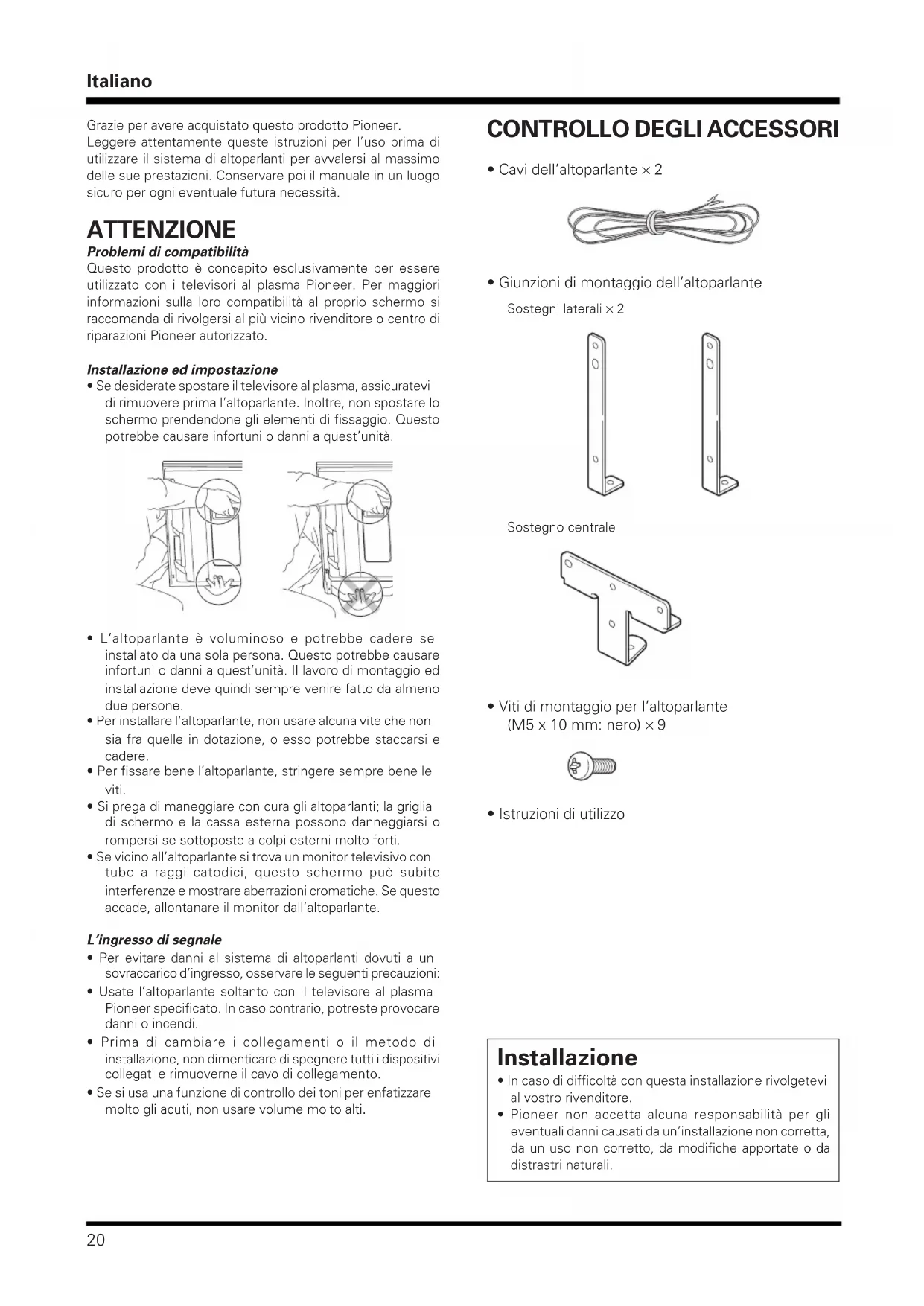

Grazie per averereacquistatoquesto prodottoPioneer.

Leggere attendamente queste istruzioni per l'uso prima di utilizzare il systema di altoparlanti per avvalersi al massimo delle sue prestazioni. Conservare poi il manuale in un luogo sicuro per agli eventuale futura necessità.

ATTENZIONE

Problemi di compatibilità

Questo prodotto è concepito esclusivamente per essere utilizzato con i teilevisori al plasma Pioneer. Per maggiori informazioni sulla loro compatibilità al proprio schermo si raccomanda di rivolgersi al più vicino rivenditore o centro di riparazioni Pioneer autorizzato.

Installazione ed impostazione

• Se desiderate spostare il teilevisore al plasma, assicuratevi di rimuovere prima l'altoparlante. Inoltre, non spostare lo schermo prendendone gli elementi di fissaggio. Questo potrebbe causare infortuni o danni a quest'unita.

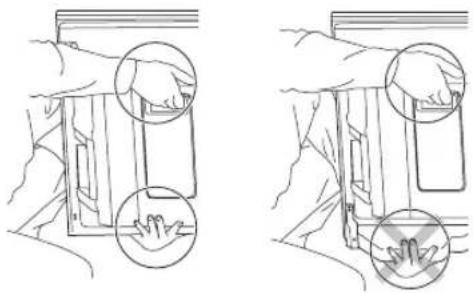

• L'altoparlante è voluminoso e potrebbe cadere se installato da una sola persona. Questo potrebbe causare infortuni o danni a quest'unità. Il lavoro di montaggio ed installatione delve quando sempre venire fatto da almeno due persone.
• Per installare l'altoparlante, non usare alcuna vite che non sia fra quale in dotazione, oesso potrebbe staccarsi e cadere.
• Per fissare bene l'altoparlante, stringere sempre bene le viti.
• Si prega di maneggiare con cura gli altoparlanti; la griglia di schermo e la cassa esterna posso nanneggiarsi o rompersi se sottomposte a colpi esterni molto forti.
• Se vicino all'altoparlante si trova un monitor teileviso contubo a raggi catodici, quello schermo più subite interferenze e migliorare aberrazioni cromatiche. Se quello accade, allontanare il monitor dall'altoparlante.

L'ingresso di segnale

• Per evitare danni alsystema di altoparlanti dovuti a un sovraccarico d'ingresso, osservare le seguenti precauzioni:
• Usate l'altoparlante soltanto con il teilevisore al plasma Pioneer specificato. In caso contrario, potreste provocare danni o incendi.
• Prima diambiare i collegamenti o il metododi installazione, non dimiticare di spegnere tutti i dispositivi collegati e rimuoverne il cavo di collegamento.
• Se si usa una funzione di controllo dei toni per enfatizzare molto gli acuti, non usare volume molto alto.

CONTROLLO DEGLI ACCESSORI

Cavi dell'altoparlante × 2

Giunzioni di montaggio dell'altoparlante

Sostegni laterali × 2

Sostegno centrale

Viti di montaggio per l'altoparlante (M5× 10mm :nero) × 9

• Istruzioni di utilizzato

Installazione

• In caso di difficoltà con但这a installmente rivolgetevi al vosto rivenditore.
• Pioneer non accetta alcuna responsabilità per gli eventuali danni causati da un'installazione non corretta, da un uso non corretto, da modifiche apportate o da distrastri naturali.

INSTALLAZIONE SUL TELEVISORE AL PLASMA

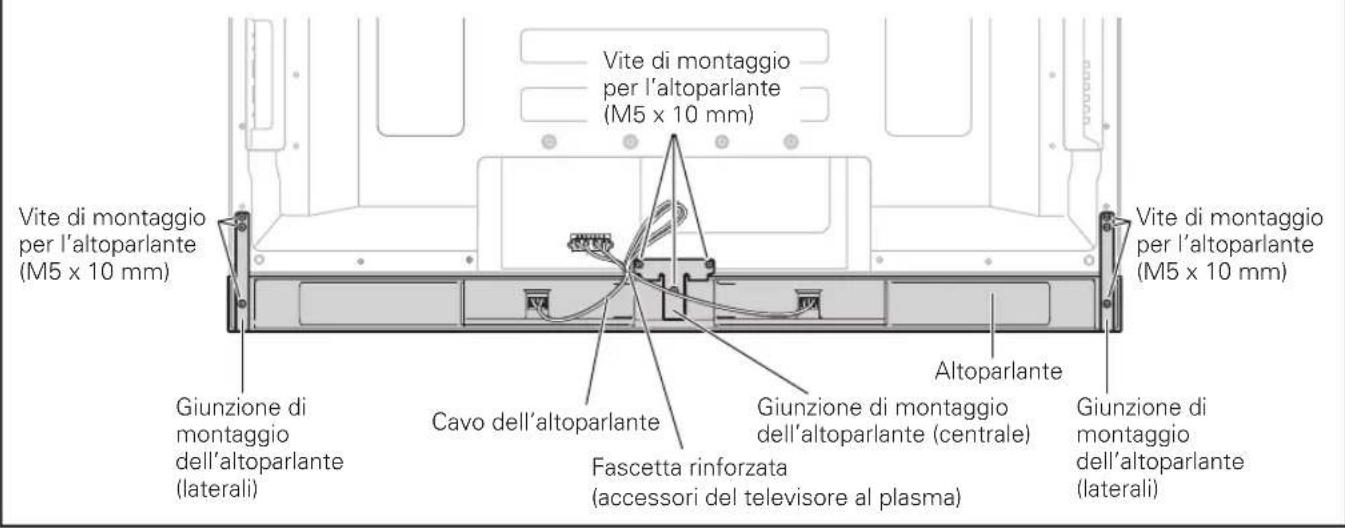

Televisore al plasma con alteparlante installato

Per l'uso del supporto di davolo:

NOTA:

Prima di attaccare l'altoparlante, fissate il supporto di ravolo della serie PDK-TS28 (o un'alto supporto per tevisori al plasma Pioneer) al tevisore al plasma.

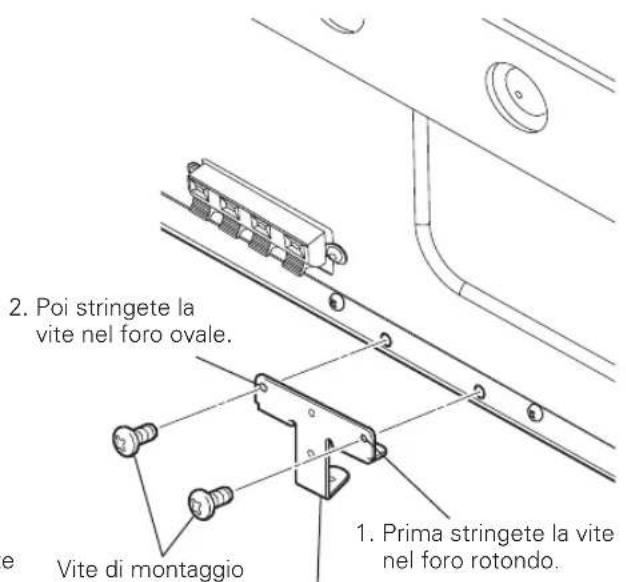

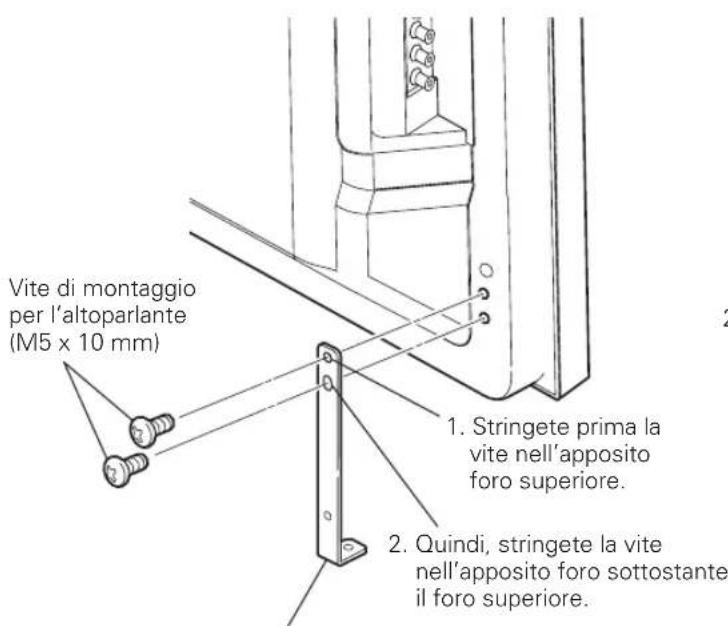

1. Fissate le giunzioni di montaggio dell'altoparlante al retro del tevisore al plasma.

• Fissate le giunzioni laterali destre e sinistre alla parte inferiore destra e sinistra sul pannello posteriore del teilevisore al plasma, usando le viti in dotazione.

• Fissate le giunzioni centrali alla parte centrale inferiore sul pannello posteriore del teilevisore al plasma, usando le due viti in dotazione.

Giunzione laterale di montaggio dell'altoparlante (La figura在哪ira il fissaggio della giunzione a sinistra. Per fissarla a destra, seguite la stessa procedura.)

Giunzione centrale di montaggio dell'altoparlante

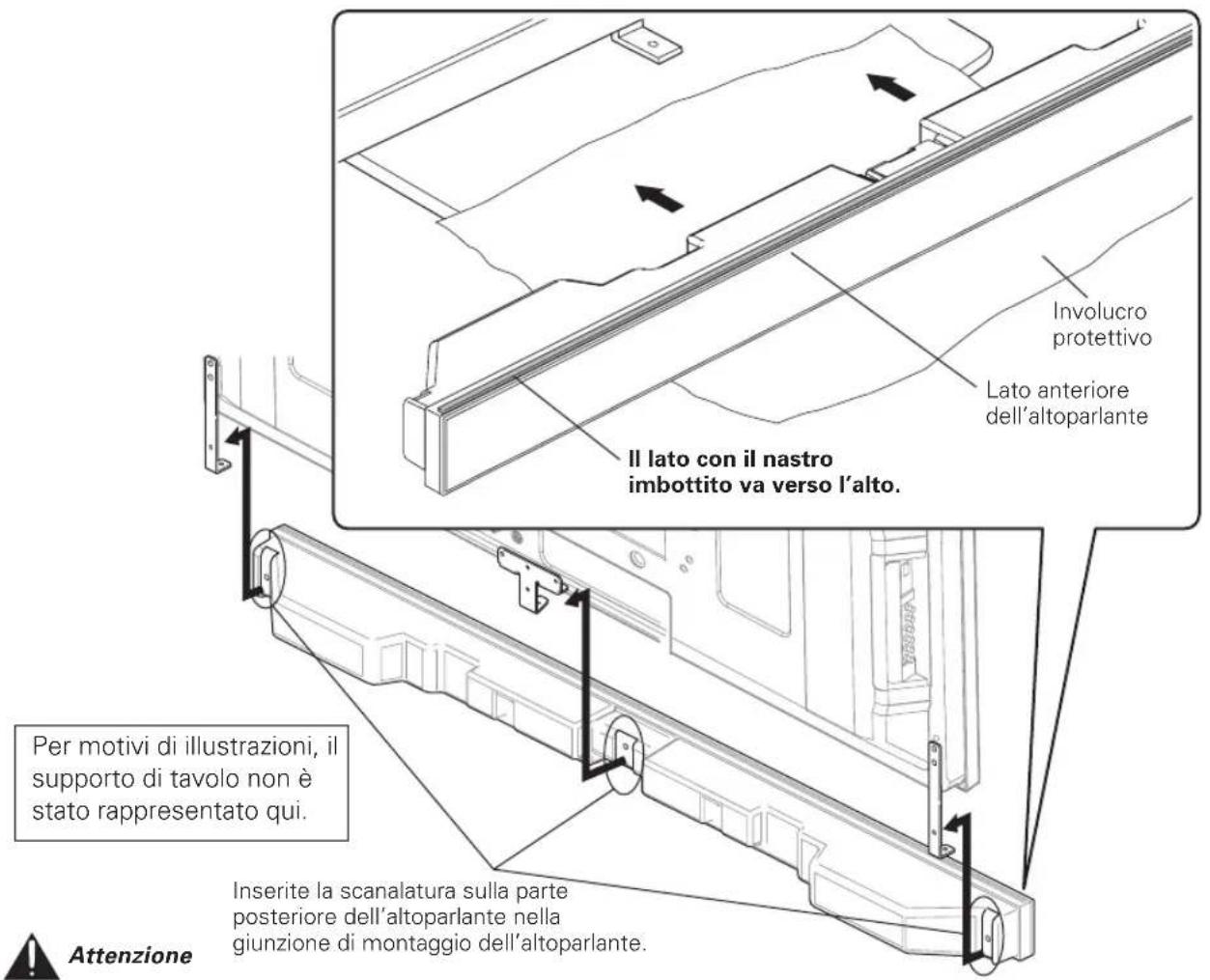

2. Fissate l'altoparlante alle giunzioni di montaggio nella direzione corretta.

• Assicuratevi di non montare l'altoparlante al contrario.

Per evitare che l'altoparlante e/o il supporto di ravolo, sfregando I'uno contro I'alto, subiscano danni, fissate I'altoparlante alle giunzioni di montaggio confermando la loro posizione. Vista la facilità di battere contro il supporto, collocate I'involucro di protezione nel quale I'altoparlante è stato avvolto tra I'altoparlante e il supporto.
Se le giunzioni di montaggio dell'altoparlante non si incastrano nella scanalatura sul retro dell'altoparlante, regolate l'angolatura delle suddette.

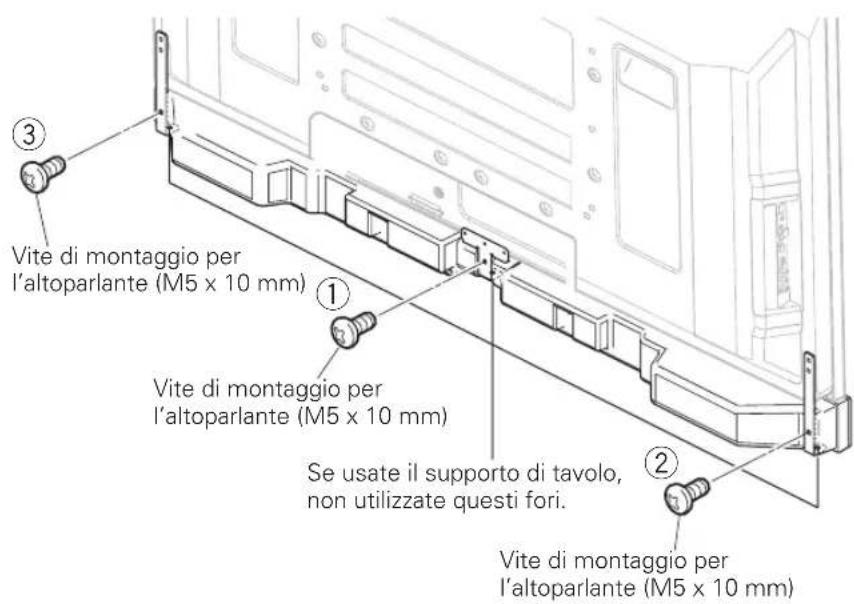

3. Stringete dal retro usingo le viti in dotazione (tre positizioni).

Stringete le tre viti nell'ordine ①, ②, ③, come migliorato nella figura.

ATTENZIONE

Se desiderate spostare il tevisore al plasma, assicuratevi di rimuovere prima l'altoparlante. Inoltre, non spostate il display tenendolo per le giunzioni di montaggio potreste ferirvi o provocare danni all'apparecchio.

Il foro per la vite sulla parte inferiore della giunzione di montaggio dell'altoparlante viene usato se il teilevisore al plasma è attaccato alla parete. Non si usa se il teilevisore è attaccato al supporto.

NOTA:

Se dopo il montaggio la posizione dell'altoparlante deve essere regolata orizzontalmente o verticalmente, allentate innanzitutto le viti di montaggio dell'altoparlante, riposizionate l'altoparlante e poi stringete le viti nella posizione corretta.

4. Collegate i cavi dell'altoparlante in dotazione al retro del tevisore al plasma.

• Collegate i cavi correttamente, rispettoando le polarità dei terminali dell'altoparlante del teilevisore al plasma,cioè cavo ④ (grigio) nel terminale (rosso) e cavo (nero) nel terminale (nero).

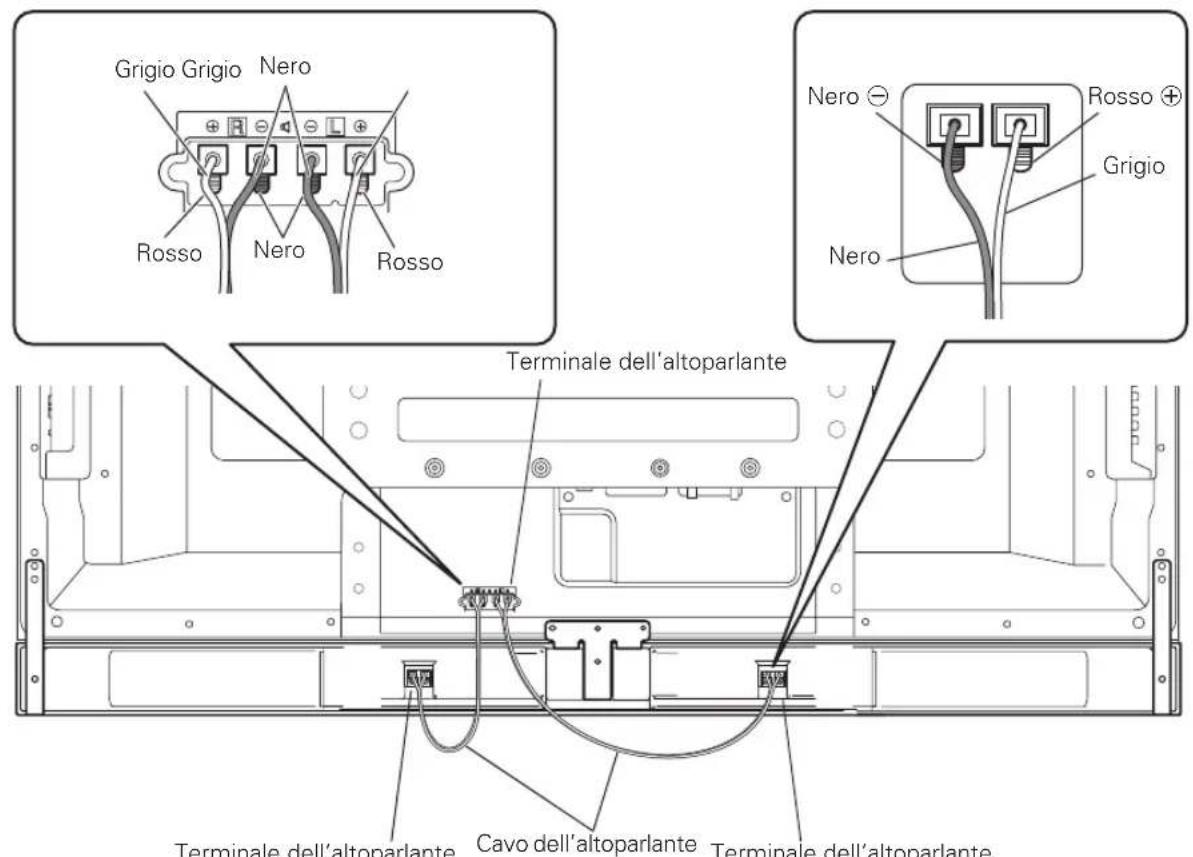

5. Collegate l'altra estremità dei cavi dell'altoparlante all'altoparlante.

• Collegate i cavi correttamente, rispettoando le polarità dei terminali dell'altoparlante,cioe il cavo (grigio) ai terminali (rosso) e il cavo ai terminali (nero).

NOTA:

• Premete la levetta e inserte l'estremita del cavo.
• Una volta lasciata, la levetta blocca il cavo dell'altoparlante.

Attenzione

• Assicuratevi di spegnere i dispositivi collegati e di staccare la spina alla presa a muro, prima di cuiare il metodo di collegamento o di installmente.
  Se il cavo dell'altoparlante viene inserito troppo distante e il materiale isolante tocca il terminale dell'altoparlante, non si ricevera alcun suono. Vi preghiamo di inserirlo in modo tale che il filo di rame sia visible.
  Controllate che le estremita dei cavi dell'altoparlante siano collegate saldamente ai terminali, tirando

leggermente il cavo dopo aver effettuato i collegamenti.
In caso contrario, potrebbero verificarsi interruzioni acustiche o rumore.

• In caso di cortocircuito dei cavi e causato da un filo di piombo scoperto, una carica eccessiva potrebbe essere trasmessa al teilevisore al plasma, provocando interruzioni nel funzionamento o guasti.

• Un collegamento sbagliato del cavo dell'altoparlante alla destra o sinistra dei terminali del teilevisore al plasma, pur rispettoando le polarità, cui tradursi in effetti stereofonici insufficienti, medico re qualita dei suoni bassi o a una percezione sonora instabile.
• Legate il cavoswana tirarlo.

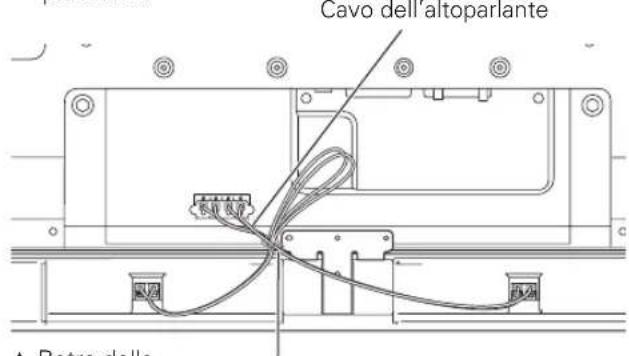

6. Legare i cavi.

• Le fascette rinforzate sono fornite insieme al tevisore al plasma.
• Usare le fascette rinforzate secondo la necessità.
• Quando riordinate i cavi dell'altoparlante, assicuratevi di legarli in modo che non siano esposti ad alcun tipo di pressione.

Retro dello schemo
Fascetta rinforzata

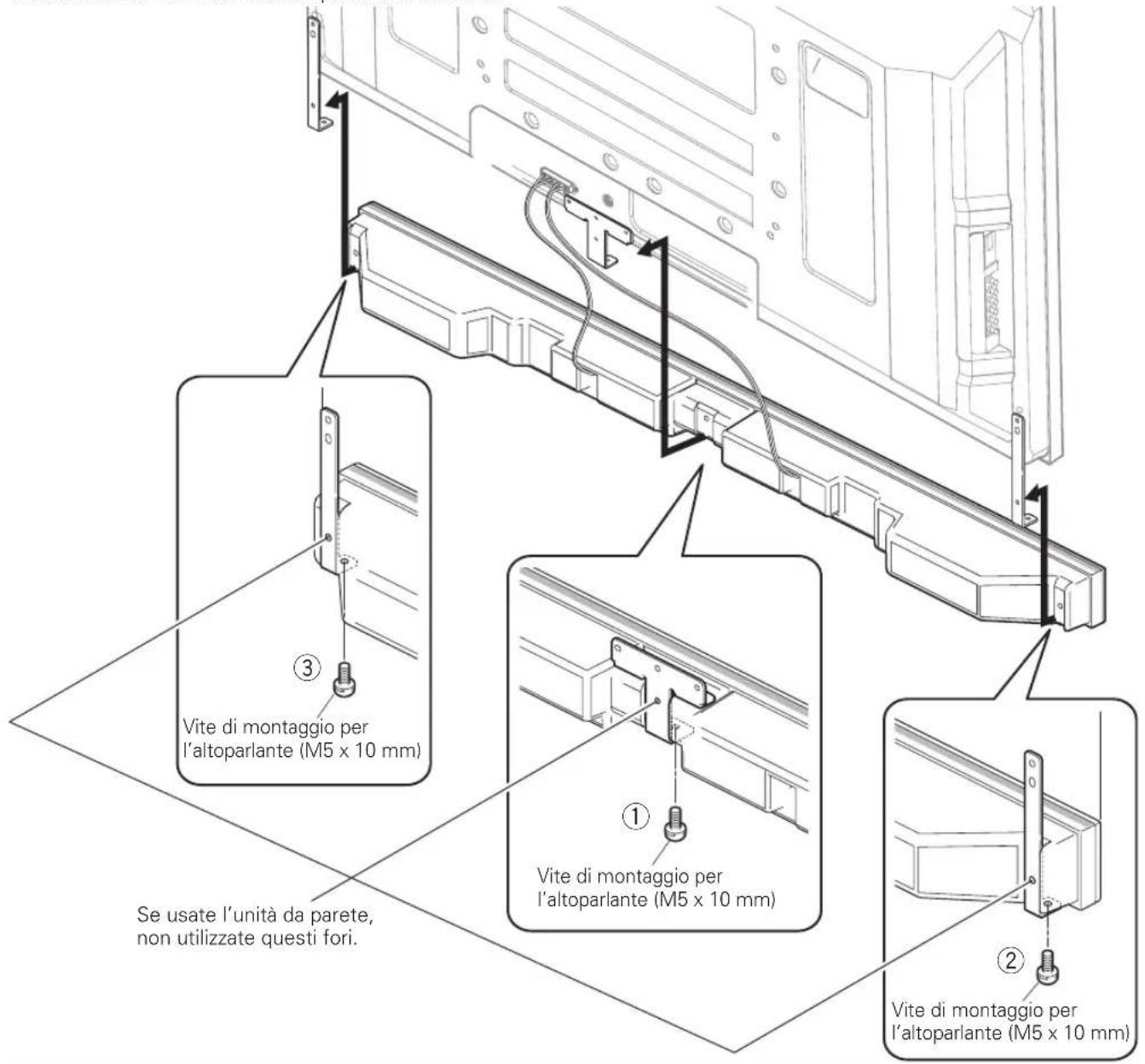

Per l'uso dell'unità da parete:

NOTA:

Prima appoggiate il teilevisore sulla parte frontale di un panno soffice, ecc., quindi fissate le giunzioni di montaggio dell'altoparlante.

1. Fissate le giunzioni di montaggio dell'altoparlante al retro del tevisore al plasma (vedi procedura 1 a pag. 21).
2. Collegate i cavi dell'altoparlante in dotazione al retro del teilevisore al plasma (vedi procedura 4 a pag. 23).
3. Posizione il teilevisore al plasma sulle giunzioni di montaggio dell'unità da parete.

Per maggiori dettagli, consultate le istruzioni per l'uso in dotazione con l'unità da parete.

Attenzione

Per evitare danni, fate attenzione alle giunzioni di montaggio durante l'installazione o il collegamento.

1. Collegate l'altra estremità del cavo dell'altoparlante all'altoparlante (vedi procedura 5 a pagina 23).

Attenzione

Per questa procedura servono due persone.

1. Fissate l'altoparlante alle giunzioni di montaggio nella direzione corretta.

Assicuratevi di non montare l'altoparlante al contrario.

6. Stringete dal basso usingo le viti in dotazione (tre posizioni).

Stringete le viti nell'ordine ①,②,③, come migliorato nella figura (vedi pag. 24). Il foro per la vite sulla superficie posteriore della giunzione di montaggio dell'altoparlante viene usato se il tevisore al plasma è montato con il supporto di tavolo. Non si usa se installato a parete.

NOTA:

Se dopo il montaggio la posizione dell'altoparlante deve essere regolata orizzontalmente o verticalmente, allentate prima le viti di montaggio dell'altoparlante, riposizionate l'altoparlante, quando rstringete le viti nella posizione corretta.

7. Legare i cavi (vedi procedura 6 a pag. 23).

MANUTENZIONE DILLA CASSA ESTERNA

• Per togliere sporco e polvereutilizzare un panno per lucidare o unnormale panno asciutto.
• Se la cassa esterna è molto sporca, pulirla con un panno morbido bagnato con acqua e detergente, quando passare di nuovo un panno asciutto. Non utilizzato cera per mobili o detersivi. Potrebbero danneggiare la superficie della cassa esterna.
  Non usare mai diluenti, benzina, insetticidi spray e altri prodotti chimici sulla cassa esterna o nelle vicinanze. Questi prodotti sono corrosivi.
• In caso di uso di panni chimici, leggere attendamente le avventenze per il loro uso.

DATI TECHNICI

Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi .A cono, 4,8cm× 13cm

Altoparlante per toni alto.. A semi-cupola, 2,5 cm

Impedenza nominale 6Ω

Gamma di frequenze 60 Hz a 30 000 Hz

Sensibilità (1 m, 1 W) 80 dB

Ingresso tollerabile :

Ingresso massimo. 18 W

Ingresso nominale 6 W

Frequenza di transizione 3 kHz

Dimensioni esterne

1224(L) mm×77(A) mm×115(P) mm

Peso 2,9 kg

Parti accessory

Cavi dell'altoparlante × 2

Sostegni

Laterali × 2

Centrale × 1

Viti (M5× 10mm)× 9

Istruzioni di utilizzo × 1

NOTA:

I dati tecnici e il design sono soggetti a variazioni alla preavviso, a seguito di ulteriori miglioramenti del prodotto.

AVVERTENZA IMPORTANTE - SCrivETE QUI SOTTO IL NUMERO DI MODELLO E DI SERIALI QUESTO APPARECCHIO. I NUMERI SI TROVANO SUL RETRO.

MODELLO N.
SERIE N.

CONSERVATE QUESTI NUMERI PER L'USO FUTURO.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un systema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e ricicchio.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire sanza alcun costingo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistareuno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In quost mo, si sicuri che il proprio prodotto eliminato subir itrattamento, il recupero e il ricio necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_It

Pubblicato da Pioneer Corporation.

Tutti diritti riservati.
