Type product	Accu-grastrimmer (grasmaaier)
Merk	GLORIA
Model	FINECUT 18V
Artikelnummers	001300.0000 (met accu/lader) / 001301.0000 (zonder accu/lader)
Accu	Lithium-ion, 18,0 V, capaciteit 2,5 Ah (optie 4,0 Ah)
Lader	Ingang 220-240 V~ 50/60 Hz, uitgang 14,4-18,0 V DC / 1,0 A, laadtijd 154 min
Gebruiksduur	60 min (accu 2,5 Ah) / 95 min (accu 4,0 Ah)
Snijbreedte	250 mm
Snijhoogte	30 / 40 / 50 mm (verstelbaar via wielen)
Max. slagbewegingen	1100 slagen/min
Apparaatgewicht	ca. 2,7 kg
Hoekverstelling	Ja, 9 standen
Accu-statusweergave	Groene LED's (3 niveaus + rood voor temperatuur/laagspanning)
Veiligheidsvoorzieningen	Anti-inschakelbeveiliging, mesbescherming, oververhittingsbeveiliging, laagspanningsuitschakeling
Reiniging	Vochtige doek of zachte borstel, niet onderdompelen
Onderhoud van de messen	Oliën voor en na gebruik (machineolie of smeerspray), vervangen indien versleten
Belangrijkste reserveonderdelen	Messenset (ref. 729250.0000), accu's (2,5 Ah: 729101.0000; 4,0 Ah: 729102.0000), lader
Fabrieksgarantie	24 maanden (onder voorwaarden, zie www.gloriagarten.de)
Toegestane laadtemperatuur	0 °C tot +45 °C
Beschermingsklasse (lader)	II

Veelgestelde vragen - FINECUT GLORIA

Hoe laad ik de accu van de FINECUT op?

Plaats de accu in de lader en sluit de lader aan op een stopcontact (220-240 V). Het lampje knippert tijdens het laden en blijft branden wanneer de accu volledig is opgeladen. Het laden duurt ongeveer 154 minuten. Gebruik uitsluitend de meegeleverde lader.

Hoe stel ik de snijhoogte in?

Gebruik de meegeleverde inbussleutel (3 mm) om de twee wielen te demonteren en plaats ze terug in de uitsparingen die overeenkomen met de gewenste hoogte: 30, 40 of 50 mm. Zorg ervoor dat beide wielen op dezelfde hoogte staan.

Wat moet ik doen als het apparaat niet start?

Controleer of de accu goed is ingeschakeld, of deze is opgeladen en niet oververhit is. Als de 4 LED's knipperen, laat het apparaat en de accu dan afkoelen. Knippert er één LED, laad de accu dan op. Blijft het probleem bestaan, dan is de accu mogelijk defect.

Hoe vervang ik de messen?

Schakel het apparaat uit en verwijder de accu. Schuif de mesbescherming erover. Schroef de 7 schroeven van het onderste deksel los, daarna de resterende schroef. Verwijder de oude messenset. Reinig de behuizing en de afdichtingen. Plaats de nieuwe messenset en lijn de markeringen van de tandwielen uit. Schroef het deksel weer vast. Olie de nieuwe messen voor gebruik.

Hoe reinig ik de grastrimmer?

Verwijder de accu. Reinig de buitenkant met een vochtige doek of een zachte borstel. Gebruik geen stromend water of schurende reinigingsmiddelen. Als het apparaat erg vuil is, demonteer het snijmechanisme en borstel het. Olie daarna de messen.

Welke accu's zijn compatibel met de FINECUT?

Gebruik uitsluitend originele GLORIA of BOSCH POWER FOR ALL 18V lithium-ion accu's. Compatibele referenties zijn: 2,5 Ah (729101.0000), 4,0 Ah (729102.0000), alsook de BOSCH 1,5 Ah, 2,0 Ah, 3,0 Ah, 5,0 Ah en 6,0 Ah.

Hoe stel ik de snijhoek in?

Schakel het apparaat uit. Druk tegelijkertijd op de twee hoekverstelknoppen (I) op de buis. Kantel de buis naar de gewenste hoek uit de 9 beschikbare standen. Laat de knoppen los om te vergrendelen.

Wat betekenen de LED-lampjes op het apparaat?

De groene LED's geven het laadniveau aan: 1 LED = ≤30%, 2 LED's = ≤60%, 3 LED's = 100%. Knipperen alle 4 LED's, dan is de accu in thermische beveiliging (te warm). Knippert 1 LED, dan is er sprake van laagspanningsuitschakeling (laad de accu op).

Hoe bewaar ik de FINECUT in de winter?

Reinig het apparaat en schuif de mesbescherming erover. Verwijder de accu en bewaar deze apart met een lading van ongeveer 40-60%, op een droge, vorstvrije plaats (0-45 °C). Berg het apparaat opgehangen, droog en vorstvrij op.

Waar vind ik reserveonderdelen en accessoires?

U kunt originele GLORIA reserveonderdelen bestellen in de online winkel: shop.gloriagarten.de. De belangrijkste onderdelen zijn de messenset (729250.0000) en de accu's (729101.0000, 729102.0000). Raadpleeg ook uw erkende dealer.

GEBRUIKSAANWIJZING FINECUT GLORIA

NL Gebruiksaanwijzing ..... 51 - 65

Vertaling van de gebruiksaanwijzing

1 Algemene informatie over deze gebruiksaanwijzing ....51
1.1 Symbolen op het apparaat en in de gebruiksaanwijzing 52
1.2 Waarschuwingsaanwijzingen....52
1.3 Gebruik overeenkomstig de bestemming....53
1.4 Redelijkerwijs voorzienbaar verkeerd gebruik....53
1.5 Restgevaren 53
1.6 Aansprakelijkheidsbeperking....53
2 Voor uw veiligheid ....53
2.1 Fundamentele veiligheidsaanwijzingen 53
2.2 Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu 54
2.3 Veiligheidsaanwijzingen voor de bediening van het apparaat....55
3 Alvorens het apparaat te gebruiken ....57
3.1 Aangeleverde staat 57
3.2 Apparaatelementen....57
4 Technische gegevens....57
5 Uitpakken 58
6 Montage van de grasmaaier 58
6.1 Montage van de verbindingsbuis....58
6.2 Hoogteverstelling....58
7 Voor het eerste gebruik....58
7.1 Oplaadproces....59
8 Gebruik en inbedrijfstelling 59
8.1 Accu plaatsen....59
8.2 Gebruik 59
8.2.1 Hoekverstelling 60
8.2.2 Statusindicator accu 60
8.2.3 Accubedrijfsduur 61
9 Onderhoud en reiniging 61
9.1 De messen vervangen 61
9.2 Reiniging 62
10 Buitenbedrijfstelling en opslag 62
10.1 Buitenbedrijfstelling 62
10.1.1 De accu verwijderen....62
10.2 Opslag 62
10.2.1 Accu en oplaadstation correct bewaren....62
11 Problemen met het apparaat....63
11.1 Storingen aan FINECUT 18V en het oplaadapparaat AI 1810 CV verhelpen ....63
12 Accessoires/vervangingsonderdelen....64
13 Milieubescherming....64
13.1 Afvalverwerking van het apparaat....64
13.2 Afvalverwerking van de accu....64
13.3 Transport van de accu 65
13.4 Afvalverwerking van de verpakking 65
14 Garantieverlening en garantie....65

1 Algemene informatie over deze gebruiksaanwijzing

Deze gebruiksaanwijzing is een onderdeel van het GLORIA-apparaat en moet altijd in de nabijheid van het apparaat beschikbaar zijn. De gebruiksaanwijzing geeft u belangrijke aanwijzingen en informatie voor een veilig gebruik van het apparaat! De gebruiksaanwijzing moet volledig worden gelezen door iedereen die met bediening, gebruik of onderhoud van het apparaat is belast. De gebruiksaanwijzing bewaren en aan nieuwe eigenaren overhandigen! Alle waarschuwingsaanwijzingen zijn bedoeld voor uw persoonlijke veiligheid!

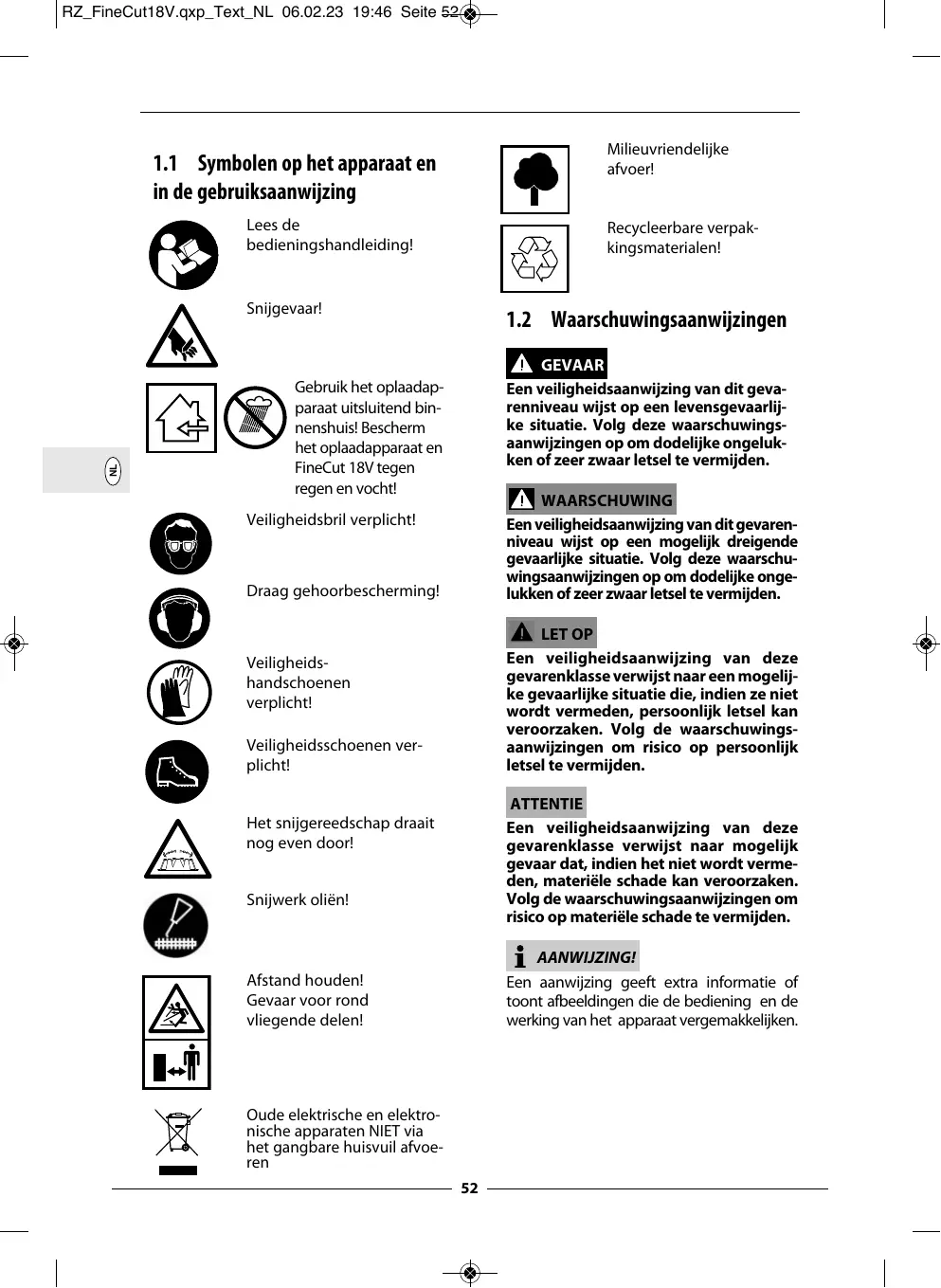

1.1 Symbolen op het apparaat en in de gebruiksaanwijzing

Lees de bedieningshandleiding!

Snijgevaar!

Gebruik het oplaadapparaat uitsluitend binnenshuis! Bescherm het oplaadapparaat en FineCut 18V tegen regen en vocht!

Veiligheidsbril verplicht!

Draag gehoorbescherming!

Veiligheids- handschoenen verplicht!

Veiligheidsschoenen ver- plicht!

Het snijgereedschap draait nog even door!

Snijwerk oliën!

Afstand houden! Gevaar voor rond vliegende delen!

Oude elektrische en elektronische apparaten NIET via het gangbare huisvuil afvoeren

Milieuvriendelijke afvoer!

Recycleerbare verpak- kingsmaterialen!

1.2 Waarschuwingsaanwijzingen

GEVAAR

Een veiligheidsaanwijzing van dit gevarenniveau wijst op een levensgevaarlijke situatie. Volg deze waarschuwingsaanwijzingen op om dodelijke ongelukken of zeer zwaar letsel te vermijden.

WAARSCHUWING

Een veiligheidsaanwijzing van dit gevaren-niveau wijst op een mogelijk dreigende gevaarlijke situatie. Volg deze waarschu-wingsaanwijzingen op om dodelijke onge-lukken of zeer zwaar letsel te vermijden.

LET OP

Een veiligheidsaanwijzing van deze gevarenklasse verwijst naar een mogelijke gevaarlijke situatie die, indien ze niet wordt vermeden, persoonlijk letsel kan veroorzaken. Volg de waarschuwingsaanwijzingen om risico op persoonlijk letsel te vermijden.

ATTENTIE

Een veiligheidsaanwijzing van deze gevarenklasse verwijst naar mogelijk gevaar dat, indien het niet wordt verme- den, materiële schade kan veroorzaken. Volg de waarschuwingsaanwijzingen om risico op materiële schade te vermijden.

i AANWIJZING!

Een aanwijzing geeft extra informatie of toont afbeeldingen die de bediening en de werking van het apparaat vergemakkelijken.

1.3 Gebruik overeenkomstig de bestemming

Dit GLORIA-apparaat is geschikt voor privégebruik buitenshuis voor het maaien van gazonranden in hobbytuinen.

Het naleven van de meegeleverde gebruiksaanwijzing is een voorwaarde voor het correcte gebruik van het apparaat. De gebruiksaanwijzingen bevat ook bedienings-, onderhouds- en reparatie-aanwijzingen.

LET OP

GEVAAR DOOR NIET CORRECT GEBRUIK VAN HET APPARAAT!

Niet correct gebruik van het apparaat kan gevaren meebrengen. Volg daarom de volgende veiligheidsaanwijzingen:

• Gebruik het apparaat uitsluitend overeenkomstig het correcte gebruik van het apparaat.
• Volg alle aanwijzingen en informatie in de gebruiksaanwijzing.

1.4 Redelijkerwijs voorzienbaar verkeerd gebruik

De grasmaaier is niet geschikt voor andere toepassingen dan deze die hier zijn opgegeven. Het maaien van andere materialen behalve gras is verboden.

Het apparaat mag niet worden gebruikt bij nat weer, regen en onder water. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of eigenmachtige wijzigingen van het apparaat.

1.5 Restgevaren

Deze grasmaaier voldoet aan de erkende technische voorschriften en de toepasselijke veiligheidsbepalingen! Desondanks kunnen bij het gebruik van het apparaat:

■ Gevaar voor het leven van de bediener of andere personen ontstaan.
■ Beschadigingen van het apparaat ont-staan.
■ Beschadigingen en andere materiële schade ontstaan.

1.6 Aansprakelijkheidsbeperking

Wij wijzen er nadrukkelijk op dat wij volgens de wet betreffende productaansprakelijkheid niet aansprakelijk zijn voor de

door onze apparaten veroorzaakte schade, in zoverre deze worden veroorzaakt door het niet naleven van de gebruiksaanwijzing, door onjuist gebruik, door onvakkundige reparaties, door gebruik van niet originele reserveonderdelen of door reparaties die niet door onze klantendienst of een bevoegde specialist zijn uitgevoerd. Dit geldt ook voor accessoires.

2 Voor uw veiligheid

In dit hoofdstuk vindt u belangrijke waarschuwings- en veiligheidsaanwijzingen die gevolgd moeten worden bij gebruik van het apparaat.

2.1 Fundamentele veiligheidsaanwijzingen

Volg de onderstaande fundamentele veiligheidsaanwijzingen voor veilige omgang met en gebruik van het apparaat:

• Reparaties van apparaten voor huis en tuin mogen uitsluitend door de servicepunten worden uitgevoerd. Vervangingsonderdelen moet u bij uw specialist aanschaffen. Indien niet op voorraad, zorgt de specialist voor een snelle bestelling en levering.
• Dit apparaat voldoet aan de erkende technische voorschriften en de desbetreffende veiligheidsbepalingen!
• Dit apparaat kan door kinderen vanaf 16 jaar en door personen met verminderde fysische, sensorische of mentale vaardigheden of gebrek aan ervaring en kennis worden gebruikt, wanneer ze onder toezicht staan of ten aanzien van het veilig gebruik van het apparaat zijn onderwezen en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en door de gebruiker verricht onderhoud mogen niet worden verricht door kinderen die niet onder toezicht staan.

- Dit apparaat mag niet worden gebruikt bij vermoeidheid of in geval van ziekte, of onder invloed van alcohol, verdovende middelen of geneesmiddelen.

■ Houd altijd toezicht op een in bedrijf zijnd apparaat.

• Om schade en gevaren als gevolg van oneigenlijk gebruik te voorkomen, dient men zich aan de gebruiksaanwijzing te houden en deze zorgvuldig te bewaren!
• Draag geschikte werkkleding zoals veiligheidsschoenen, veiligheidsbril, lange broek en eventueel handschoenen bij het maaien van het gras. Werk niet met blote voeten of lichte sandalen.
• Wordt uw apparaat door een andere persoon gebruikt, dan hoeft u de gebruiksaanwijzing met het apparaat te overhandigen!
• Gebruik voor het apparaat uitsluitend de originele GLORIA vervangings- en reserveonderdelen. Gebruik nooit versleten, veranderde of defecte reserveonderdelen / accessoires!

2.2 Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu

GEVAAR

LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN!

Levensgevaar bij contact met onder spanning staande kabels en onderdelen! Respecteer daarom de volgende veiligheidsaanwijzingen:

• De stroomspanning moet met de stroomgegevens (V\~) op het typeplaatje van het oplaadapparaat overeenkomen!
• De accuspanning moet overeenkomen met de acculaadspanning van het oplaadapparaat. Laad geen oplaadbare accu's op. Anders bestaat er brand- en explosiegevaar. GLORIA en Bosch bieden u een uitgebred assortiment van geschikte accu's met verschillende laadcapaciteiten (Ah) (zie hoofdstuk 12 "Accessoires/vervangingsonderdelen").
• Kinderen met fysieke, zintuiglijke of mentale beperkingen of zonder ervaring en kennis mogen het oplaadapparaat en de accu niet gebruiken.
• Om gevaarlijke situaties te voorkomen, mag een beschadigde stroomkabel van het oplaadstation uitsluitend door erkende reparatiebedrijven van de fabrikant

worden gerepareerd! Neem hiervoor contact op met de klantendienst van de fabrikant.
- Het oplaadstation mag uitsluitend op een stopcontact met wisselstroom worden aangesloten.

GEVAAR

VERWONDINGSGEVAAR DOOR ELEKTRISCHE SCHOKKEN, EN BRAND- EN EXPLOSIEGEVAAR! Om levensgevaarlijke situaties te voorkomen:

• moet voor elk gebruik het oplaadapparaat, laadstekker en stroomstekker in perfecte toestand zijn.
• mogen contacten niet worden aangeraakt.
• moet het oplaadapparaat en de accu voor hitte en vochtigheid worden beschermd.
  ■ mag het oplaadapparaat en de accu niet in vloeistof worden gedompeld.
• mag het apparaat uitsluitend met de originele lithiumionen accu worden gebruikt.
• mag het oplaadapparaat uitsluitend voor het laden van originele lithiumi- onen accu's worden gebruikt.
  ■ moet het oplaadapparaat en de accu in ongeopende toestand blijven.
• mag het oplaadapparaat niet op een brandbare ondergrond worden gebruikt.
• mogen tijdens het opladen geen licht ontvlambare stoffen in de directe nabijheid van het oplaadapparaat zijn.
• moet de accu tegen hitte, langdurige zonnestraling en brand worden beschermd. Bewaar de accu uitsluitend op plaatsen met een temperatuurbereik van 0 °C tot max. + 45 °C. Leg de accu niet op een warmtebron.
• mogen de contacten nooit worden kortgesloten.
  ■ als het apparaat met een aardlekschakelaar (RCD) met een activeringsstroom van maximaal 30 mA moet worden gebruikt. Neem contact op met uw elektromonteur!

LET OP

VERWONDINGSGEVAAR! Plaats de accu uitsluitend wanneer het apparaat uitgeschakeld is. De aansluiting van de accu op een ingeschakeld apparaat kan ongelukken veroorzaken.

LET OP

VERWONDINGSGEVAAR DOOR BIJTENDE VLOEISTOFFEN OF DAMP! Stel de accu niet bloot aan extreme omstandigheden zoals warmte en schokken. Er bestaat verwondingsgevaar door gelekt elektrolytoplossing of bijtende damp! Wanneer accuzuren in aanraking komen met de huid of ogen, moet men onmiddellijk de desbetreffende plekken goed met water spoelen en een arts bezoeken. Zorg voor voldoende frisse lucht en bezoek een arts bij irritatie van luchtwegen, huid of ogen.

2.3 Veiligheidsaanwijzingen voor de bediening van het apparaat

GEVAAR

LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN!

• Houd alle voedingskabels en snoeren uit de buurt van het snijgebied. Voedingskabels of snoeren kunnen per ongeluk door het mes worden doorgesneden.
• Houd de grasmaaier alleen vast aan de geïsoleerde grijpvlakken, aangezien het mes in contact kan komen met verborgen stroomleidingen. Het contact van de messen met een stroomgeleidende leiding kan metalen delen van de grasmaaier onder stroom zetten en een elektrische schok veroorzaken.

WAARSCHUWING

VERBRANDINGSGEVAAR DOOR HETE APPARAATONDERDELEN!

GEVAAR VOOR LETSEL DOOR SCHERPE/PUNTIGE MESSEN!

Delen van het apparaat kunnen tijdens gebruik heet worden en brandwonden veroorzaken. Respecteer daarom de volgende veiligheidsaanwijzingen:

- Draag veiligheidshandschoenen bij montage en reiniging!

Bepaalde onderdelen van de grasmaaier zijn scherp en kunnen letsel veroorzaken.

• Schakel de grasmaaier alleen in als uw handen en voeten zich uit de buurt van de maaimessen bevinden. Bescherm uzelf tegen letsel aan voeten en handen door de maaimessen.
• Als u vastzittend maaisel wilt verwijderen of de grasmaaier wilt onderhouden, moet de aan/uitschakelaar (E) in de uitgeschakelde stand staan en de inschakelvergrendeling zijn ingeschakeld of de accu worden verwijderd. Onverwacht starten van de grasmaaier bij het verwijderen van vastzittend maaisel of bij onderhoud kan ernstig letsel veroorzaken.
• Bevestig altijd de mesbescherming voor het vervoeren of opbergen van de grasmaaier. Zorgvuldige omgang met de grasmaaier beperkt het risico op letsel door de messen.
• Draag veiligheidshandschoenen bij montage en reiniging

- De accu van uw FINECUT18V is voorzien van een temperatuurbeveiliging. Wanneer de machine gedurende langere tijd continu zwaar wordt belast of bij hoge omgevingstemperaturen wordt gebruikt, kunnen de accucellen oververhit raken. Boven 60 °C is een ontlading niet meer mogelijk. In dit geval wordt het apparaat automatisch uitgeschakeld (alle 4 de indicatoren knipperen, zie ook hoofdstuk 8.2.2). Voordat de machine opnieuw mag worden ingeschakeld moet u de accu (D) eerst laten afkoelen.

UITSCHAKELING BIJ TE LAGE SPANNING

- De accu van uw FINECUT 18V is voorzien van een uitschakeling bij te lage spanning. Door middel van deze functie wordt de machine automatisch uitgeschakeld wanneer de spanning tot onder een vooraf ingestelde waarde daalt (1 Indicator knippert, zie ook hoofdstuk 8.2.2). In dat geval moet u de accu (D) weer opladen of een volle accu in het apparaat plaatsen.

Respecteer de volgende veiligheids- voorzorgsmaatregelen om verwon- dingen en materiële schade door mis- bruik of onvakkundige omgang met het product te vermijden. Misbruik kan VERWONDINGEN veroorzaken.

WAARSCHUWING

VERWONDINGSGEVAAR BIJ BEDIENING!

• Gebruik het apparaat uitsluitend overeenkomstig het correcte gebruik!
• Vóór elk gebruik van het apparaat moet u de perfecte staat van het apparaat controleren. U mag het apparaat niet gebruiken wanneer:
• deveiligheidsinrichtingen (inschakelknop) beschadigd of versleten zijn;
• het apparaat zichtbare schade vertoont;
• het apparaat gevallen is;

Zet de veiligheidsinrichtingen nooit buiten gebruik.

• Gebruik het apparaat uitsluitend bij daglicht of bij voldoende kunstlicht.
• Gebruik het apparaat nooit in de regen.
• Gebruik het apparaat nooit wanneer er personen, vooral kinderen of dieren, in de buurt zijn!
• Loop van tevoren over het gazon waar u aan wilt werken om schade aan het apparaat of aan levende wezens / objecten te voorkomen. Hierbij moeten stroomleidingen, stenen, stukken hout, draden en vergelijkbare andere vreemde bestanddelen worden verwijderd. Voorwerpen die door de grasmaaier worden gegrepen, kunnen worden doorgesneden.

Houd derden buiten de gevaarzone. Let op de veiligheid van de werkplaats om letsel te voorkomen.

- Let erop dat de ventilatieopeningen altijd vuilvrij zijn.

LET OP

GEVAAR VOOR LETSEL DOOR DRAAIENDE MESSEN!

■ Start het apparaat nooit in liggen-de positie!
- Houd handen en voeten uit de buurt van de messen! Houd altijd uw handen en voeten op voldoen-

de afstand van de mesbalk. De mesbalk draait nog even door.

- Transporteer of til het apparaat nooit op met draaiende motor! Schakel de motor uit en haal de accu uit het apparaat wanneer u het naar en van het gazon moet transporteren of wanneer u het moet kantelen. Schakel de motor uit en schuif de mesbescherming (K) op het apparaat wanneer u het naar en van het werkvlak moet vervoeren of als u het moet kantelen.

LET OP

VERWONDINGSGEVAAR DOOR ROND-VLIEGENDE DELEN!

■ Start of activeer het apparaat niet wanneer er zich derden binnen de geva- renzone bevinden.
- Start of activeer het apparaat zoals beschreven in de gebruiksaanwijzing.

■ De inschakelknop mag nooit worden geblokkeerd of kortgesloten.
- Gebruik het apparaat nooit in de regen.
- Gebruik het apparaat nooit wanneer er personen, vooral kinderen of dieren, in de buurt zijn!
■ Houd bij het reinigen altijd een veilige en stabiele houding aan.
- Duw het apparaat uitsluitend in looptempo.

LET OP

VERWONDINGSGEVAAR DOOR ONBE- DOELDE INSCHAKELING!

Onbedoelde inschakeling kan letsel veroorzaken. Om dit te vermijden haalt u altijd de accu uit het apparaat wanneer u:

• u het apparaat zonder toezicht laat staan;
• bij onderhoud, controle of reiniging van het apparaat;
• als het apparaat bedrijfsstoringen vertoont.

3 Alvorens het apparaat te gebruiken

In dit hoofdstuk vindt u informatie over de aangeleverde staat van het apparaat.

3.1 Aangeleverde staat

Het apparaat wordt standaard als volgt geleverd:

■ FINECUT 18V apparaat
■ Verbindingsbuis
■ Handvat met aan/uit-veiligheidsknop en accucompartiment
■ 18,0 V accu met oplaadapparaat (alleen bij artikel 001300.0000)
■ 1 x Inbussleutel (3mm)
■ 1 x gebruiksaanwijzing en productinformatie

Overig gereedschap wordt afzonderlijk verpakt meegeleverd.

3.2 Apparaatelementen

A Ergonomisch handvat
B Inschakelblokkering
C Laadstatusindicator
D* Accu: 18,0 V/4,0 Ah (NIET inbegrepen bij artikel 001301.0000)
E Aan/uit-veiligheidsknop
F Schroefverbinding buis boven
F1 Stekkercontact boven
G Verbindingsbuis
H Schroefverbinding buis onder
H1 Stekkercontact onder
I Hoekverstelling
J Messenset bestaande uit ondermes met 2 gemonteerde bovenmessen)
K Mesbescherming
L Montageboringen, wielen voor hoogteverstelling
M* Oplaadapparaat (NIET inbegrepen bij artikel 001301.0000)

Acculaadtijd: 154 Min.

Levensduur batterij 2,5AH / 4,0AH: 60 Min. / 95 Min.

Toegelaten laadtemperatuurbereik: 0 - +45 °C

Aantal slagen, max: 1.100 slagen/min.

Apparaatgewicht: ong. 2,7 kg

5 Uitpakken

Afbeeldingen 1a - 1b

1a - 1b Uw apparaat FINECUT18V wordt gedeeltelijk gemonteerd geleverd. Meegeleverde losse delen moeten al naargelang het gebruik worden gemonteerd.

6 Montage van de grasmaaier

Afbeeldingen 2 - 7

WAARSCHUWING

GEVAAR VOOR LETSEL DOOR SCHERPE/PUNTIGE MESSEN!

Bepaalde onderdelen van de grasmaaier zijn scherp en kunnen letsel veroorzaken.

■ Draag veiligheidshandschoenen bij montage en reiniging!
■ Grijp niet in de mesbladen!
■ Montage alleen met mesbescherming (K)!
■ Schuif de mesbescherming (K) op de messen (J)!

6.1 Montage van de verbindings- buis

Afbeeldingen 2 - 5

2 Nadat u de verbindingsbuis (G) uit de verpakking hebt gehaald, sluit u deze aan op het apparaat. Let er bij de montage op dat het bevestigingsstuk zoals afgebeeld in de groef zit en dat de contacten (H1) goed zijn aangesloten. Alleen zo is de verbinding zowel mechanisch als elektrisch juist tot stand gebracht.
3 Draai nu de onderste schroefverbinding handvast aan.
4 Verbind nu de verbindingsbuis (G) met de handgreep. Let er bij de montage op dat het bevestigingsstuk zoals afgebeeld in de groef zit en dat de contacten (F1) goed zijn aangesloten. Alleen zo is de verbinding zowel mechanisch als elektrisch juist tot stand gebracht.
5 Draai nu de bovenste schroefverbinding handvast aan.

6.2 Hoogteverstelling

■ U FINECUT18V wordt met gemonteerde wielen geleverd. De maaihoogte is af fabriek ingesteld op 3 cm. U kunt echter de maaihoogte-instelling veranderen naar 4 cm of 5 cm. Ga daarvoor volgt te werk:

Afbeeldingen 6 - 7

6 - 7 Verwijder beide wielen uit de wielhouders met de bijgeleverde inbussleutel (3 mm) en monteer ze vervolgens in een van de 2 andere wielhouders. Zorg ervoor dat beide wielen op dezelfde hoogte worden gemonteerd. De respectieve maaihoogtes zijn aangegeven op de wielhouders.

LET OP

VERWONDINGSGEVAAR DOOR MONTAGEFOUT!

Zorg ervoor dat alle onderdelen en schroeven zijn vastgedraaid, zodat het apparaat veilig kan worden gebruikt. Start het apparaat alleen nadat de montage voltooid is!

7 Voor het eerste gebruik

WAARSCHUWING

LEES HOOFDSTUK 2 "VOOR UW VEILIGHEID" VOOR U HET APPARAAT IN GEBRUIK NEEMT.

Respecteer daarom de volgende veiligheidsaanwijzingen:

• De stroomspanning moet met de stroomgegevens (V\~) op het typeplaatje van het laadapparaat overeenkomen.
• Gebruik uitsluitend het meegeleverde oplaadapparaat met de bijbehorende originele lithiumionen accu (alleen bij artikel 001300.0000).

Het oplaadapparaat mag uitsluitend op droge plaatsen worden gebruikt.

AANWIJZING!

- De accu (D) is gedeeltelijk geladen. Laadt voor het eerste gebruik de accu volledig op. Let er daarbij op dat het oplaadproces bij kamertemperatuur wordt uitgevoerd. Alleen op deze wijze bereikt men een hoge levensduur van de accu.

• Een aanzienlijk kortere bedrijfsduur, ondanks oplading, is een indicatie dat de accu verbruikt is en moet worden vervangen. Gebruik uitsluitend originele lithiumionen accu's die u via de klantendienst van de fabrikant kunt verkrijgen.
  ■ Het oplaadapparaat en de accu kun nen tijdens het opladen warm worden. Dit is normaal en geen indicatie van een technisch defect.
• De lithiumionen accu kan op elk moment, ongeacht de laadstatus, worden opgeladen. Een vroegtijdige onderbreking van het opladen beschadigt de accu niet. Een veiligheidsschakeling in de apparaat voorkomt dat de accu volledig leeg raakt.
• De accu is uitgerust met een temperatuurbewaking die de lading alleen toestaat in het temperatuurbereik tussen 0 °C en 45 °C. Hierdoor wordt een hoge acculevensduur bereikt.
• Druk na de automatische uitschakeling van het apparaat niet langer op de in/uitschakelaar. De accu kan hierdoor worden beschadigd. Volg de aanwijzingen voor de afvalverwerking van de accu.

7.1 Oplaadproces

Afbeeldingen 8 - 9

Haal de accu (D) uit de verpakking (alleen bij artikel 001300.0000).

8 Het oplaadproces begint zodra de stroomstekker van het oplaadapparaat in het stopcontact wordt gestoken en de accu (D) in het oplaadapparaat (M) is geplaatst.

Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automatisch herkend en wordt afhankelijk van accutemperatuur en -spanning de optimale laadstroom gekozen. Daardoor wordt de accu ontzien en blijft, bewaard in het oplaadapparaat, altijd volledig opgeladen.

Indicatorstatussen:

Het opladen wordt door knippen de accuoplaadaanduiding gesigd.

Het permanent branden van de plaadaanduiding signaleert dat de olledig opgeladen is of dat de tem- ur van de accu zich buiten het toe-

gestane oplaadtemperatuurbereik bevindt en daarom niet kan worden opgeladen. Zodra de temperatuur binnen het toegestane temperatuurbereik ligt, wordt de accu opgeladen. Zonder ingestoken accu signaleert het permanent branden van de accu-oplaadaanduiding dat de netstekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik.

9 Trek na het opladen de stekker van het oplaadapparaat uit het stopcontact. Haal vervolgens de accu uit het oplaadapparaat.

8 Gebruik en inbedrijfstelling

Afbeeldingen 10 - 15

WAARSCHUWING

LEES HOOFDSTUK 2 "VOOR UW VEILIGHEID" VOOR U HET APPARAAT IN GEBRUIK NEEMT.

8.1 Accu plaatsen

ATTENTIE

10 Zorg bij het plaatsen van de accu dat de contacten van het apparaat en de accu droog zijn. Schuif de geladen accu zoals afgebeeld in het apparaat.

■ Controleren of het te maaien oppervlak vrij is van voorwerpen, zoals stenen, schroeven enz., die omhoog kunnen worden geslingerd.

8.2 Gebruik

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Neem daarom de volgende veiligheidsaanwijzingen in acht:

• Let er bij werkzaamheden aan de gazonranden op dat u de stoeprand niet beschadigt (bijv. bij het kantelen van het apparaat) of dat de stoeprand de mesbalk beschadigt of verbuigt.
  ■ De mesbladen zijn nauwkeurig afgesteld op het maaisel. Het snijden

van takken en struiken leidt tot een verlies van de voorspanning en heeft een negatieve invloed op het maairesultaat van het gras.

- Controleer eerst het te bewerken gazon om beschadiging van het apparaat of letsel van levende wezens of beschadiging van voorwerpen te voorkomen. Hierbij moeten stroomleidingen, stenen, stukken hout, draden en vergelijkbare andere vreemde bestanddelen worden verwijderd. Voorwerpen die door de grasmaaier worden gegrepen, kunnen worden doorgesneden.

AANWIJZING!

11 Verwijder de mesbescherming (K).

12 Reinig de grasmaaier vóór en na elk gebruik. Smeer de messen vóór en na gebruik met machineolie of spuits-meerolie.

■ Maai vóór het gebruik van de grasmaaier het gazon met de grasmaaier/grasrobot.

■ Stel de maaihoogte (3/4/5 cm) in zoals beschreven in hoofdstuk 6.2.

■ Plaats de FINECUT18V op het gazon en schakel het apparaat in.

13 Beweeg het apparaat nu langzaam naar voren over het gazon. Oefen hierbij geen druk uit op het apparaat. Als u de grasmaaier te lang op één plek laat staan, kan het gazon worden beschadigd.

AANWIJZING!

Als er te veel gemaaid gras op de mesbalk ligt, schakelt u het apparaat uit, tilt u het iets op en schudt u het gras eraf.

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Neem daarom de volgende veiligheidsaanwijzingen in acht:

■ Zorg er bij het maaien rond stoepranden, hekken of bomen voor dat de snijbalk deze niet raakt.

12 Smeer de messen minimaal één keer per uur met olie in (machineolie of spuitsmeerolie).

8.2.1 Hoekverstelling

Uw FINECUT 18V is uitgerust met een hoekverstelling (I) waarmee u ook op moeilijk bereikbare plaatsen kunt maaien. Ga als volgt te werk om de hoek van de buis aan te passen:

LET OP

VERWONDINGSGEVAAR DOOR DRAAI-ENDE MESSEN!

■ Schakel het apparaat uit wanneer u de hoek wilt veranderen!

Afbeeldingen 14 - 15

14 - 15 Druk tegelijkertijd op beide hoekverstellingsknoppen (I) om de buis te verstellen. De hoekverstelling (I) is in 9 stappen instelbaar. In de vlakste instelling kan onder obstakels worden gewerkt.

8.2.2 Statusindicator accu

Het apparaat is uitgerust met een laadstatusindicator (C) die de laadstand van de accu weergeeft. De indicatoren lichten alleen op bij ingeschakeld apparaat.

Accuvermogen (groene leds) :

Temperatuurbeveiliging:

Laagspanningsuitschakeling:

AANWIJZING!

De laadstatusindicator (groene leds) kan in bepaalde gevallen na verwijdering en opnieuw aansluiten van de accu een hogere laadstand weergeven dan voor het verwijderen van de accu. Reden hiervoor is dat het apparaat het laatste accuvermogen tijdens gebruik opslaat. Na het verwijderen en opnieuw plaatsen van de accu in het apparaat wordt het accuvermogen opnieuw gelezen en waardoor een hoger vermogen kan worden weergegeven.

8.2.3 Accubedrijfsduur

De gebruiksduur van de accu is voornamelijk afhankelijk van de belasting van het apparaat en kan leiden tot een kortere gebruiksduur van de accu. Een andere factor is het te vaak in- en uitschakelen tijdens het snijproces, dit kan ook de gebruiksduur van de accu verkorten. Gebruik de accu en het apparaat overeenkomstig de beschreven aanwijzingen.

9 Onderhoud en reiniging

Afbeeldingen 16 - 26

WAARSCHUWING

VERWONDINGSGEVAAR

DOOR

ONBEDOELDE

INSCHAKELING EN DOOR

SCHERPE/PUNTIGE MESSEN!

Bepaalde onderdelen van de grasmaaier zijn scherp en kunnen letsel veroorzaken.

■ Schakel het apparaat uit en verwijder de accu.
- Draag veiligheidshandschoenen bij onderhoud en reiniging!
■ Schuif de mesbescherming (K) op de messen (J).

LET OP

VERBRANDINGSGEVAAR DOOR HETE APPARAATONDERDELEN!

Bij montage of ombouwwerkzaamheden kunnen de aandrijfsonderdelen van het apparaat of componenten nog erg heet zijn en brandwonden veroorzaken. Respecteer daarom de volgende veiligheidsaanwijzingen:

- Draag veiligheidshandschoenen bij onderhoud en reiniging!

9.1 De messen vervangen

WAARSCHUWING

GEVAAR VOOR LETSEL DOOR SCHERPE/PUNTIGE MESBALK!

■ Montage alleen met mesbescherming (K)!

AANWIJZING!

Benodigd gereedschap:

Kruiskopschroevendraaier

16 Draai de 7 gemarkeerde schroeven van de onderplaat aan de onderkant van het apparaat los en verwijder ze.
17 Til de onderplaat op en verwijder deze van het apparaat.
18 Om vervolgens de messenset te verwijderen, draait u de laatste, gemarkeerde schroef los en verwijdert u deze.
19 Til de messenset van het apparaat.
20 Verwijder indien nodig het vuil in de behuizing en de twee afdichtingen met een borstel.
21 Controleer voordat u de nieuwe messenset plaatst of de markeringen op de twee grote tandwielen overeenkomen met de markeringen op de behuizing. De twee excenters moeten in de afgebeelde stand staan.
22 Controleer of de bovenmessen in de juiste stand staan voordat u de nieuwe messenset plaatst. De bovenmessen moeten zoals afgebeeld in het midden worden geplaatst en recht naar voren wijzen. Lijn indien nodig de excenters van de bovenmessen zoals afgebeeld uit. (✓ = goed / ✗ = fout).
23 Plaats nu de nieuwe messenset. De middelste grote pen en de 3 gemarkeerde assen van de tandwielen, die in de boringen van de messenset moeten zitten, dienen als positioneringshulp.
24 Bevestig de messenset door deze op het gemarkeerde punt vast te schroeven.
25 Plaats de onderplaat, zoals wordt afgebeeld, op het apparaat.
26 Schroef vervolgens de onderplaat vast met de 7 gemarkeerde schroeven.

■ Smeer het nieuwe mes vóór gebruik in met machineolie of spuitsmeerolie.

Hiermee is de vervanging van de messenset voltooid.

9.2 Reiniging

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:

■ Verwijder de accu voor elke reini- ging.
- Het apparaat niet in water onderdompelen of met water besproeien of reinigen. Het apparaat moet tegen elke vorm van vocht worden beschermd.
■ Reinig de buitenkant van het apparaat met een vochtige doek of zachte borstel. Gebruik geen agressieve of schurende reinigingsmiddelen.
- Als er veel vuil aanwezig is, moet u de grasmaaier demonteren en grondig reinigen. Maak het snijwerk, de behuizing en de twee afdichtingen schoon met een borstel en olie. Maak vervolgens de messen (J) schoon.
■ Laat reparaties uitsluitend door GLORIA-servicepunten uitvoeren.
- Gebruik bij reparaties uitsluitend originele GLORIA-vervangingsonderdelen (https://shop.gloriagarten.de).

10 Buitenbedrijfstelling en opslag

10.1 Buitenbedrijfstelling

Om het apparaat uit te schakelen, laat u de aan-/uitschakelaar (E) van het handvat los.

10.1.1 De accu verwijderen

Afbeelding 27

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:

27 Om een ontlading van de accu te vermijden, moet u bij langdurig niet-gebruik de accu uit het apparaat halen. Trek hiervoor de accu uit de adapter.

10.2 Opslag

Afbeeldingen 28-29

LET OP

Bij de omgang met het apparaat kunnen er gevaren optreden die u kunnen verwonden. Bewaar daarom het apparaat op een voor kinderen onbereik-bare plaats.

■ Reinig het apparaat om vuil en vreemde bestanddelen te verwijderen.
28 Schuif de mesbescherming (K) op de messen (J).
29 Bewaar het apparaat hangend, droog en beschermd tegen vorst.

10.2.1 Accu en oplaadstation correct bewaren

Volg onvoorwaardelijk de "Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu" op in hethoofdstuk "Belangrijke veiligheidsaanwijzingen".

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Een lege accu mag niet leeg worden opgeslagen. De ontlading is weliswaar gering maar bij een langdurige opslag kan een lege accu stuk gaan. Volg daarom de volgende aanwijzingen voor langdurig nietgebruik (bijv. in de wintermaanden):

■ accu wegzetten met een laadstatus van ca. 40 - 60 %.
- accu op een droge, hooggelegen, gesloten, vorstvrije plaats wegzetten met een temperatuur tussen de 0 °C en +45 °C. Bij een opslagtemperatuur van +15 °C is de ontlading en chemische veroudering het minst. Vermijd directe zonnestraling.
- Wordt de accu langer dan 6 maanden niet gebruikt, controleer dan de oplaadstatus met de oplaadindicator op het apparaat. Laad de accu eventueel op tot ong. 40 - 60 % van de capaciteit.

11 Problemen met het apparaat

11.1 Storingen aan FINECUT 18V en het oplaadapparaat Al 1810 CV verhelpen

Storingen treden meestal op als het apparaat niet correct behandeld of onderhouden. De volgende tabel staan de frequentstoptredende storingen en het verhelpen daarvan. Bij verdere storingen dient u de dichtstbijzijnde, door de fabrikant geautoriseerde servicedienst of de geautoriseerde vakhandel op te zoeken.

Storing	Oorzaak	Verhelpen
Het apparaat start niet	Accu is niet juist geplaatstAccuvermogen is te laagAccu defectAccu oververhit, accustatusindicator brandt rood	Schuif de accu zover in het compartiment tot hij vastkliktAccu opladenAccu is defect of aan het einde van zijn levensduur. Vervang de accu!Laat de accu afkoelen
Statusindicator accu; 4 indicatoren knipperen	Temperatuurbeveiliging	Laat het apparaat en de accu ca. 5 minuten afkoelen door ze niet te gebruiken
Statusindicator accu; 1 indicator knippert	Laagspanningsuitschakeling	Accu opladen
Acculaadindicator brandt niet	De netstekker van het oplaadapparaat is niet (juist) aangeslotenStopcontact, stroomkabel of oplaadapparaat is defect	Steek de stroomstekker (volledig) in het stopcontactControleer de stroomspanning. Laat het apparaat eventueel door een erkend servicepunt voor elektronische apparaten van GLORIA nakijken
Snijwerk geblokkeerdSnijwerk werkt stroef	Snijwerk geblokkeerd door maai-sel, takken of vreemde voorwer-penSchneidwerk hat nicht genügend Snijwerk is onvoldoende ges-meerd	Reinig de messen van het snijwerk zodat ze vlot kunnen bewegenOlie het snijwerk
Grasmaaisel te lang/te kort	Onjuiste hoogte-insteling	Verstel de hoogte van de wielen

12 Accessoires/ vervangingsonderdelen

– Art.-nr. 729101.0000 Lithium-Ionen Accu 2,5Ah (BOSCH PBA 18V 2.5Ah W-B)
- Art.-nr. 729102.0000 Lithium-Ionen Accu 4,0Ah (BOSCH PBA 18V 4.0Ah W-C)
– Art.-nr. 729250.0000 Reservemessen

Overige accu's van het bedrijf BOSCH

• BOSCH AKKU POWER FOR ALL 18V 1,5Ah, Typ: PBA 18V 1,5Ah W-A
• BOSCH AKKU POWER FOR ALL 18V 2,0Ah, Typ: PBA 18V 2,0Ah W-A
• BOSCH AKKU POWER FOR ALL 18V 3,0Ah, Typ: PBA 18V 3,0Ah W-B
• BOSCH AKKU POWER FOR ALL 18V 5,0Ah, Typ: PBA 18V 5,0Ah W-C
• BOSCH AKKU POWER FOR ALL 18V 6,0Ah, Typ: PBA 18V 6,0Ah W-C

Overige accessoires vindt u op www.gloriagarten.de

en in onze shop

13.1 Afvalverwerking van het apparaat

• Dit symbool op het product, de gebruiksaanwijzing of de verpakking geeft aan dat het apparaat op het einde van de technische levensduur niet als normaal huishoudelijk huisvuil mag worden verwerkt.
• Elektronische apparaten mogen niet als huishoudelijk vuil worden verwerkt! In overeenstemming met de Europese Richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparaten en de respectievelijke geharmoniseerde nationale wet moeten afgedankte elektronische apparaten gescheiden worden verzameld en voor milieuvriendelijke recycling worden ingeleverd. Recyclingalternatief voor retourzending:

Levert de eigenaar van het elektronische apparaat het apparaat niet in bij de fabrikant, dan aanvaardt hij de plicht om te zorgen voor een adequate recycling van het apparaat. Het afgedankte apparaat kan men hiervoor inleveren bij inzamelpunten die beantwoorden aan de geldende afvalwetgeving. Het eerder genoemde is niet van toepassing op meegeleverde accessoires of hulpmiddelen die geen elektronische onderdelen hebben.

- Delithiumionen accu moet gescheiden van het apparaat als afval worden verwerkt.

i AANWIJZING!

■ Vraag aan uw gemeente waar u het apparaat voor recycling kunt inleveren.

13.2 Afvalverwerking van de accu

Als gebruiker bent u wettelijk verplicht om gebruikte batterijen en accu's voor gescheiden afvalverwerking in te leveren.

LET OP

VERWONDINGSGEVAAR DOOR DEFECTE, LEKKENDE ACCU!

De gebruikte accu's bevatten stoffen die in contact met de huid of bij het inade- men letsel kunnen veroorzaken. Lekt de accu in het apparaat dan mag u deze uit- sluitend met rubberen handschoenen uit het apparaat halen en dient u deze in een gesloten houder voor gescheiden afval- verwerking in te leveren.

- In overeenstemming met Europese richtlijn 2013/56/EU moeten defecte accu's/batterijen voor gescheiden en milieuvriendelijke recycling bij een inzamelpunt worden ingeleverd.

Voor de afvalverwerking bestaan de volgende mogelijkheden:

• inleveren bij de specialist
• inleveren bij een inzamelingspunt met het GRS-teken
• gebruik van de speciale afvalcontainers van de gemeente

Voor meer informatie over de afvalverwerking kunt u terecht bij uw gemeente of gemeentebestuur.

13.3 Transport van de accu

- Op de meegeleverde Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden. Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Zorg ervoor dat u de informatie te observeren onder: www.gloriagarten.de/returns

13.4 Afvalverwerking van de verpakking

• Het verpakkingsmateriaal is op milieu-vriendelijke wijze en afvalverwerkings-technisch perspectief te scheiden en daarom recyclebaar. Het opnieuw introduceren van de verpakking in de materiaalkringloop spaart grondstoffen en verminder de afvalstroom.
  ■ Laat niet meer gebruikt verpakkingsmateriaal volgens de plaatselijke voorschriften als afval verwerken.

14 Garantieverlening en garantie

GLORIA biedt u een garantie van 24 maanden onder de garantievoorwaarden (www.gloriagarten.de). Uw wettelijke aanspraak op garantieverlening ten opzichte van uw verkoper wordt hierdoor niet aangetast.

Technische wijzigingen voorbehouden!

INDICE
