GEBRUIKSAANWIJZING Clean 500 GLORIA

Originele gebruiksaanwijzing

Pagina 16

1 Gebruik conform de voorschriften

De druksproeier is geschikt voor het verspreiden van in de handel verkrijgbare dun vloeibare sproeimiddelen voor het reinigen van oppervlakken. De druksproeier mag worden gebruikt op het gebied van hobby, handwerk en industrie.

Er mogen uitsluitend sproeimiddelen worden gebruikt met een pH-waarde tussen 2 en 12.

Voor bepaalde zuren en logen gelden uitzonderingen:

• azijnzuur, salpeterzuur, zoutzuur, propionzuur ≤ 10 %,
  ■ zwavelzuur, fosforzuur ≤ 30 %,
  ■ natronloog, kaliloog ≤ 20 %.

Hogere concentraties en mengsels mogen niet worden gebruikt.

De druksproeier mag alleen binnen de bedrijfstemperatuur worden gebruikt. (zie hoofdstuk „10 Technische gegevens“ op pagina 20).

leder ander gebruik geldt als misbruik.

2 Informatie voor een veilig gebruik

Lees de gebruiksaanwijzing en volg alle veiligheidsaanwijzingen op. Bewaar de gebruiksaanwijzing op een veilige locatie voor later gebruik. Als u de druksproeier

doorgeeft (bijvoorbeeld verkoopt), moet u ook de gebruiksaanwijzing doorgeven.

Sproeimiddelen zijn mengsels uit verschillende stoffen, waarvan alleen de fabrikant van het sproeimiddel de samenstelling kent. Controleer vóór het gebruik van het

sproeimiddel of het geschikt is. Als u vragen heeft over de geschiktheid van een sproeimiddel, of als u niet zeker bent, neem dan contact op met de fabrikant van het sproeimiddel of met de service van GLORIA.

U mag de tank niet vullen met sproeimiddelen die oplosmiddelen bevatten of met sterk etsende sproei-middelen. U mag geen verschillende sproeimiddelen

mengen. Er kunnen onvoorziene, gevaarlijke chemische reacties ontstaan.

De volgende sproeimiddelen mag u in geen geval gebruiken:

• oliën en brandstoffen,
• brandbare vloeistoffen met een vlampunt onder 60 °C,
• mierenzuur- en fluorwaterstofzuur in iedere concentratie,
  ■ gewasbeschermingsmiddelen,
  ■ sproeimiddelen met een temperatuur boven 30 °C,
  viskeuze, kleverige, restenvormende sproeimiddelen.
• bevochtigingsmiddelen (tenside) die op de gebruikte kunststoffen scheurvorming veroorzaken of bevorderen.

Neem de veiligheidsinstructies van de fabrikant van het sproeimiddel in acht. Vraag daarvoor ook altijd een veiligheidsgegevensblad van de fabrikant van het sproeimiddel aan. Neem de aangegeven maximale concentratie van het sproeimiddel in acht. Voor een aantal sproeimiddelen is het dragen van adembeschermingsmaskers, veiligheidsbrillen, beschermende handschoenen en beschermende kleding vereist. Draag de vereiste beschermende uitrusting. U mag verstopte sproeikoppen niet met de mond uitblazen.

Spoel bij contact met etsende of huidirriterende sproei-middelen de aangedane plaatsen met veel helder water en raadpleeg een arts.

U mag pas eten, drinken en roken na het uittrekken van de beschermende uitrusting en een zorgvuldige reiniging van de handen en het gezicht.

U mag de druksproeier niet veranderen of zelf repareren. U mag veiligheidsinrichtingen nooit veranderen of verwijderen.

Een defecte druksproeier mag uitsluitend door een geautoriseerde werkplaats worden gerepareerd.

Kinderen mogen niet met de druksproeier spelen. Houd kinderen die jonger zijn dan 16 jaar uit de buurt van de druksproeier. De druksproeier mag door jongeren die ouder zijn dan 16 jaar, en door personen met verminderde psychische, sensorische of mentale vaardigheden, of een gebrek aan ervaring en kennis worden bediend, mits deze onder toezicht staan of geïnformeerd werden over het veilige gebruik van de druksproeier en de daaruit resulterende gevaren begrijpen. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen die jonger zijn dan 16 jaar. Jongeren die ouder zijn dan 16 jaar moeten bij de reiniging en het onderhoud onder toezicht staan.

Restrisico's: de druksproeier voldoet aan de erkende regels van de techniek en de relevante veiligheidsbepalingen. Toch kunnen er bij het gebruik enkele restrisico's optreden. Neem daarom alle veiligheidsinstructies in acht.

Beperking van de aansprakelijkheid: volgens de productaansprakelijkheidswetgeving is de fabrikant niet verantwoordelijk voor schades die werden veroorzaakt door het niet inachtnemen van deze gebruiksaanwijzing, door niet beoogd gebruik of door eigenmachtige reparatie.

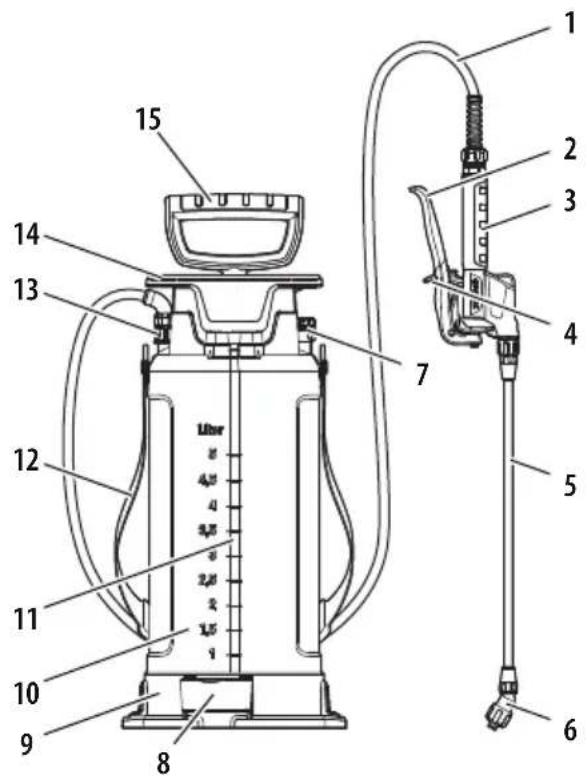

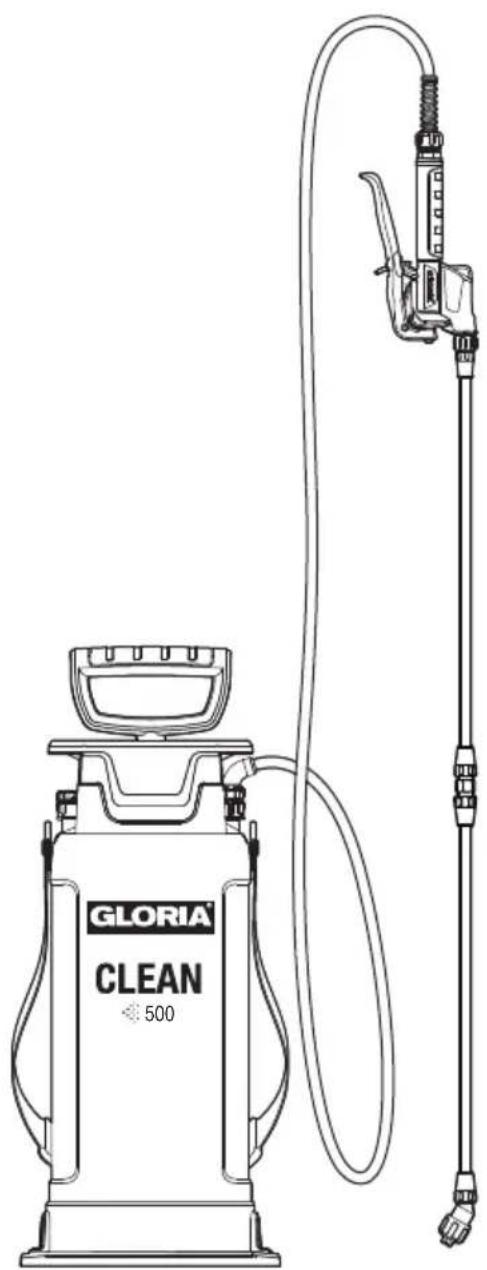

3 Overzicht

Onderdelen van de druksproeier

1 Slangleiding
9 Voetring
2 Hendel
10 Schouderriem
3 Snelsluitklep
11 Tank
4 Vergrendeling
12 Aanduiding vulniveau
5 Sproeilans
13 Wartelmoer met knikbescherming
6 Sproeikop
14 Vultrechter
7 Overdrukventiel
15 Pompgreep
8 Houder

4 Montage

Monteer de druksproeier overeenkomstig de afbeeldingen A. Let erop dat u de wartelmoeren recht plaatst. U mag de wartelmoeren niet kantelen.

Controleer na de montage of alle schroefverbindingen stevig vastzitten. Let er met name op dat het overdrukventiel stevig is vastgeschroefd.

5 Bediening

Tank openen

Neem de volgende veiligheidsinstructie in acht:

■ U mag de tank alleen openen wanneer deze drukloos is.

1. Laat de druk uit de tank af door het overdrukventiel naar links tot aan de aanslag te draaien (zie afbeelding B). Laat de perslucht volledig ontsnappen.
2. Draai de pompgreep langzaam naar links. Laat eventueel in de tank achtergebleven perslucht ontsnappen (zie afbeelding C1).
3. Draai de pompgreep verder naar links om de pomp eruit te draaien (zie afbeelding C2).

Tank vullen

Neem de volgende veiligheidsinstructies in acht:

• Controleer het overdrukventiel voor het vullen of het soepel loopt.
  ■ U mag het overdrukventiel niet dichthouden.

• Plaats de druksproeier op een effen en recht oppervlak.

• Maak de tank drukloos en open de tank.

• Vul de tank met sproeivloeistof. Neem de maximale vulhoeveelheid in acht (zie afbeelding D).

• Plaats de pomp in de vultrechter.

• Draai de pomp bij de pompgreep in de tank.

• Ontgrendel de vergrendeling van de pompgreep (zie afbeelding G1).

• Stap met beide voeten op de verbreding van de voetring en klem de tank tussen uw benen.

• Activeer de pompgreep tot er een druk van 3 bar is bereikt (zie afbeeldingen H). Neem de drukindicator bij het overdrukventiel in acht (zie afbeeldingen F). Met een stijgende druk komt het overdrukventiel omhoog, en bij het overschrijden van de maximumdruk van 3 bar ontlucht het overdrukventiel hoorbaar.

• Vergrendel de pompgreep (zie afbeelding G2).

Sproeien

Neem de volgende veiligheidsinstructies in acht:

• Controleer voor het gebruik of alle schroefverbindingen vastzitten. Draai loszittende schroefverbindingen vast.
• Controleer de druksproeier voor het gebruik op beschadigingen, dichtheid en onberispelijke werking. Een beschadigde druksproeier mag niet worden gebruikt.
• Neem de windrichting in acht. Sproei niet tegen de wind in.
  ■ U mag de sproeistraal nooit op personen of dieren richten.
  ■ Sproei indien mogelijk de totale inhoud van de tank.

Richt de sproeikop op het voorwerp dat u wilt besproeien en bedien de hendel aan de snelsluitklep. De optimale sproeiafstand is 40 tot 50 cm.

Om continu te sproeien kunt u de hendel aan de snelsluitklep vergrendelen (zie afbeelding E1).

Om onbedoeld sproeien te verhinderen kunt u de hendel aan de snelsluitklep in de uitgangspositie vergrendelen (zie afbeelding E2).

Activeer de pompgreep als de sproeidruk onvoldoende is.

Tank legen

1. Maak de tank drukloos en open de tank.
2. Giet de sproeimiddelresten in een geschikte container.
3. Voer sproeimiddelresten af overeenkomstig de geldende wetten en voorschriften. Neem ook de afvoerinstructies op de verpakking van het sproeimiddel in acht.
4. Reinig de druksproeier.

6 Reiniging en onderhoud

Reinig de druksproeier grondig na ieder gebruik.

1. Maak de tank drukloos en open de tank.
2. Maak de tank leeg.
3. Reinig de tank, de slangleiding, de sproeilans en de filter met een geschikte reinigingsvloeistof (zie afbeelding I). Neem ook de eventueel aanwezige reinigingsinstructies op de verpakking van het sproeimiddel in acht.

Vet de afdichtingen aan de pomp en aan de klep van de snelsluitklep regelmatig in, echter uiterlijk wanneer

de functie van de druksproeier wordt gehinderd (zie hoofdstuk „9 Storingsopheffing“ op pagina 19).

U mag alleen hars- en zuurvrije vetten gebruiken. Een geschikt siliconevet kunt u via GLORIA verkrijgen (artikelnummer 728781.1111).

7 Opslag

U mag de druksproeier alleen opslaan als de tank drukloos is en geen sproeimiddel meer bevat. Sla de druksproeier in geopende toestand op. Bescherm de druksproeier tegen langdurige zonnestraling en tegen vorst.

Kinderen mogen geen toegang hebben tot de druksproeier en tot de sproeimiddelen.

8 Afvoer

U mag de druksproeier maximaal 10 jaar gebruiken.

Oude apparaten mogen niet via het normale huisafval worden afgevoerd. U moet de druksproeier volgens de geldende voorschriften milieuvriendelijk afvoeren.

Informeer bij uw gemeente hoe de afzonderlijke materialen juist moeten worden gerecycled.

9 Storingsopheffing

Reserveonderdelen

U mag alleen originele reserveonderdelen van GLORIA gebruiken.

Accessoires en vervangingsonderdelen vindt u op service.gloriagarten.de.

U kunt ook de QR-code op de laatste omslagpagina van deze gebruiksaanwijzing gebruiken.

Storingstabel

Storing Remedie
Schroefverbinding ondicht	■ Schroefverbinding aan-draaien,■ indien aanwezig afdichtin vervangen.
Sproeibeeld van de sproei-kop ongelijkmatig	■ Sproeikop reinigen.
Pomp bouwt geen druk op	■ Pompafdichtingen ver-vangen.
De pompgreep beweegt zwaar	■ Pompafdichtingen invette■ Pompafdichtingen ver-vangen.

Storing Remedie
Hendel aan de snelsluitklep beweegt zwaar of snelsluit-klep sluit niet volledig en het apparaat sproeit na	Klep bij de snelsluitklep reinigen,Afdichtingen aan de sne sluitklep invetten,Afdichtingen aan de sne luitklep vervangen.

Afdichtingen vervangen

Maak de tank drukloos.

Open de schroefverbinding op de ondichte plek en vervang de versleten afdichting.

Sproeikop reinigen

Maak de tank drukloos.

Een verstopte sproeikop kunt u voorzichtig doorprikken met een scherp voorwerp.

Snelsluitklep onderhouden

Maak de tank drukloos.

Demonteer de snelsluitklep. Trek en druk daarbij krachtig in de aangegeven richtingen (zie afbeeldingen L). Reinig, vet in of vervang de afdichtingen (zie afbeeldingen M).

Pompafdichtingen onderhouden

1. Maak de tank drukloos en open de tank.
2. Draai de pomp uit de tank.
3. Trek de pompgreep er helemaal uit en draai deze krachtig naar links om de vergrendeling in de pompbehuizing te ontgrendelen (zie afbeelding J1).
4. Vet de pompafdichtingen in of vervang ze (zie afbeelding K).

Voor de montage gaat u als volgt te werk:

1. Plaats de halve schalen weer op de pompgreep (zie afbeelding J2).
2. Houd de halve schalen vast en schuif alleen het uiteinde van de pompgreep in de pompbehuizing. De beide pinnen moeten in de geleiders grijpen (zie afbeelding J3).
3. Druk de halve schalen omlaag en draai de pompgreep krachtig naar rechts (zie afbeelding J4). Let erop dat u de pompgreep daarbij niet in de pompbehuizing schuift. De vergrendeling in de pompbehuizing kan alleen bij volledig uitgetrokken pompgreep worden ontgrendeld of vergrendeld.

Artikelnummer 003450...
Vulhoeveelheid 5 liter
Totale tankinhoud 7 liter
Leeg gewicht 1,66 kg
Bedrijfstemperatuur 0 °C tot +30 °C
Maximale bedrijfsdruk 3 bar
optimale sproeidruk 1,5 bar tot 3,0 bar
Gemiddelde pompcapaciteit 0,68 l/min
Sproeikop Vlakstraalsproeikop
Sproeikopmateriaal Kunststof
Sproeikophoek	90°
Afdichtingsmateriaal	EPDM (ethyleen-propyleen-dieen-monomeer)
Verlenging	ja

11 Conformiteitsverklaring

Hiermee bevestigen wij dat de druksproeiers van het art.nr. 003450... in overeenstemming zijn met alle relevante bepalingen van de Richtlijn 2006/42/EG.

Verder voldoen alle drukdragende onderdelen aan de Richtlijn 2014/68/EU, artikel 4, lid 3.

Gevolmachtigd om de technische documenten samen te stellen: Daniel Lademann, constructiemanager

Witten, 1-9-2025

Andreas Do S
