| Produkttype | Batteridrevet græstrimmer (græssaks) |
| Mærke | GLORIA |
| Model | FINECUT 18V |
| Artikelnumre | 001300.0000 (med batteri/lader) / 001301.0000 (uden batteri/lader) |
| Batteri | Lithium-ion, 18,0 V, kapacitet 2,5 Ah (option 4,0 Ah) |
| Lader | Indgang 220-240 V~ 50/60 Hz, udgang 14,4-18,0 V DC / 1,0 A, ladetid 154 min |
| Driftstid | 60 min (batteri 2,5 Ah) / 95 min (batteri 4,0 Ah) |
| Skærebredde | 250 mm |
| Skærehøjde | 30 / 40 / 50 mm (justerbar via hjul) |
| Maks. slag | 1100 slag/min |
| Apparatvægt | ca. 2,7 kg |
| Vinkeljustering | Ja, 9 positioner |
| Batteristatusindikator | Grønne LED (3 niveauer + rød for temperatur/lav spænding) |
| Sikkerhedsanordninger | Sikkerhedsstop, bladbeskyttelse, overophedningsbeskyttelse, lavspændingsafbrydelse |
| Rengøring | Fugtig klud eller blød børste, må ikke nedsænkes |
| Vedligeholdelse af blade | Olie før og efter brug (maskinolie eller smørespray), udskift hvis slidte |
| Vigtigste reservedele | Bladsæt (ref. 729250.0000), batterier (2,5 Ah: 729101.0000; 4,0 Ah: 729102.0000), lader |
| Producentgaranti | 24 måneder (under betingelser, se www.gloriagarten.de) |
| Tilladt ladetemperatur | 0 °C til +45 °C |
| Beskyttelsesklasse (lader) | II |
Ofte stillede spørgsmål - FINECUT GLORIA
Brugerspørgsmål om FINECUT GLORIA
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Græstrimmere i PDF-format gratis! Find din vejledning FINECUT - GLORIA og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. FINECUT af mærket GLORIA.
BRUGSANVISNING FINECUT GLORIA
DK Betjenningsvejledning....81 - 93
Oversættelse af den originale betjenningsvejledning
1 Generelle informationer til denne betjeningsvejledning .....81
1.1 Symboler på maskinen og i vejledningen 82
1.2 Advarselsinformationer 82
1.3 Anvendelse efter bestemmelserne....82
1.4 Mulig og forudsigelig fejlanvendelse 83
1.5 Restfarer....83
1.6 Begrænset ansvar....83
2 For din sikkerhed 83
2.1 Grundlæggende sikkerhedsanvisninger....83
2.2 Sikkerhedsanvisninger til brug af ladestationen samt batteriet ....84
2.3 Sikkerhedsanvisninger for betjening af apparatet 84
3 Før apparatet kan bruges 86
3.1 Tilstand ved levering 86
3.2 Apparatets dele 86
4 Tekniske data 87
5 Udpakning....87
6 Montering af græssaksen....87
6.1 Montering forbindelsesrør....87
6.2 Højdeindstilling 87
7 Første brug....88
7.1 Opladning 88
8 Anvendelse og idriftsættelse 88
8.1 Sæt batteri....89
8.2 Anvendelse 89
8.2.1 Vinkeljustering 89
8.2.2 Statusvisning batteri 89
8.2.3 Batteriets driftstid 90
10.2.1 Opbevar batteri og ladestation korrekt 91
11 Problemer med apparatet....92
11.1 Afhjælpning af driftsfejl på FINECUT 18V samt på ladestation AI 1810 CV 92
13.1 Bortskaffelse af produktet....93
13.2 Bortskaffelse af batteri 93
13.3 Transport af batterier 93
13.4 Bortskaffelse af emballagen....93
14 Garanti 93
1 Generelle informationer til denne betjeningsvejledning
Denne betjeningsvejledning er del af GLORIA-apparatet og skal altid være til rådighed i nærheden af dette. Betjeningsvejledningen giver vigtige anvisninger og informationer, som er nødvendige for sikker brug af apparatet! Betjeningsvejledningen skal læses fuldstændigt af alle personer, som har til opgave at betjene / anvende og vedligeholde apparatet. Opbevar betjeningsvejledningen, og lad den følge med apparatet, hvis det gives videre til andre! Alle advarsler har betydning for din personlige sikkerhed!

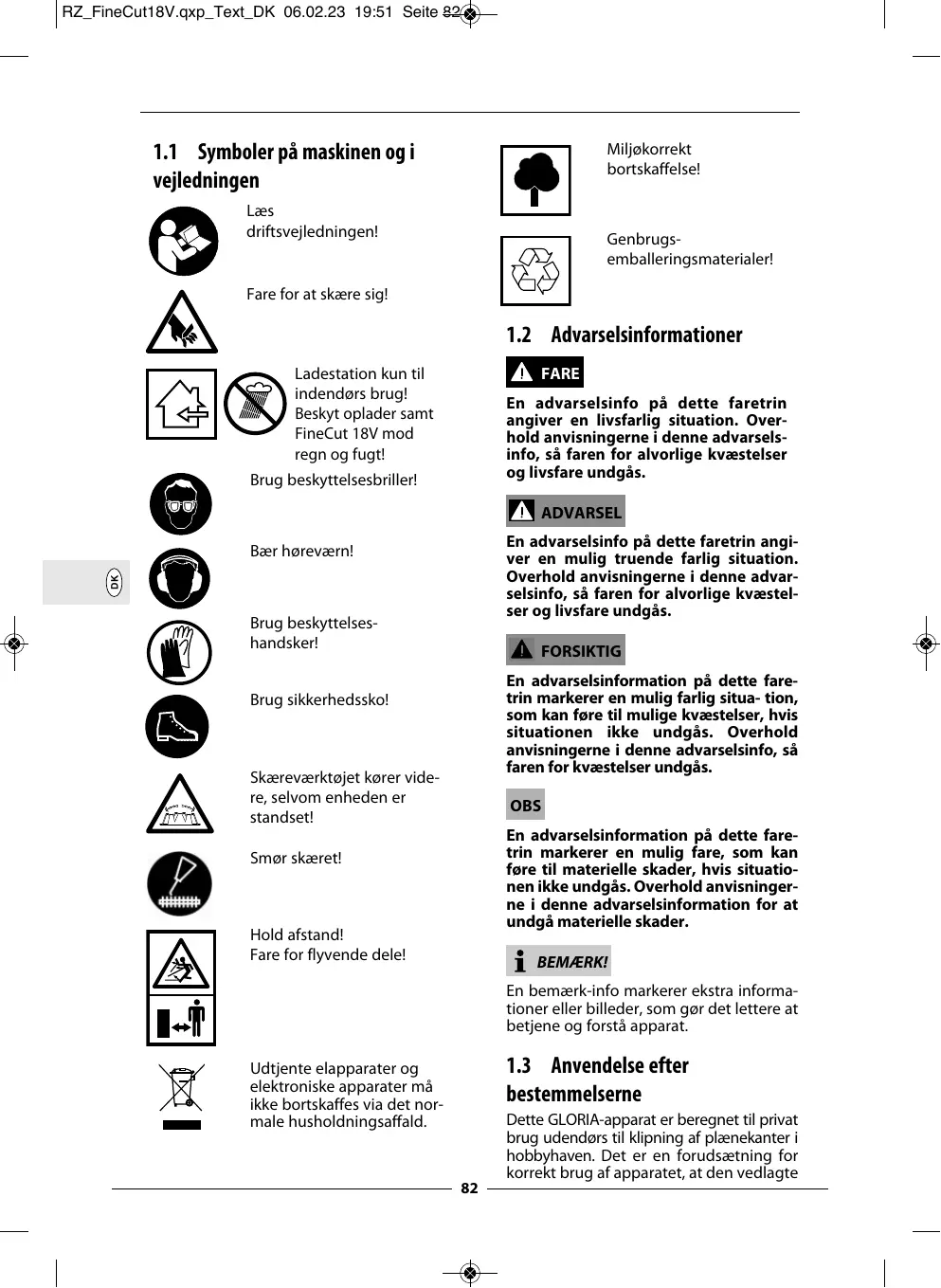

1.1 Symboler på maskinen og i vejledningen
Læs driftsvejledningen!
Fare for at skære sig!
Ladestation kun til indendørs brug! Beskyt oplader samt FineCut 18V mod regn og fugt!
Brug beskyttelsesbriller!
Bær høreværn!
Brug beskyttelses- handsker!
Brug sikkerhedssko!
Skæreværktøjet kører videre, selvom enheden er standset!
Smør skæret!
Hold afstand! Fare for flyvende dele!
Udtjente elapparater og elektroniske apparater må ikke bortskaffes via det normale husholdningsaffald.
Miljøkorrekt bortskaffelse!
Genbrugs- emballeringsmaterialer!
1.2 Advarselsinformationer
FARE
En advarselsinfo på dette faretrin angiver en livsfarlig situation. Overhold anvisningerne i denne advarselsinfo, så faren for alvorlige kvæstelser og livsfare undgås.
ADVARSEL
En advarselsinfo på dette faretrin angiver en mulig truende farlig situation. Overhold anvisningerne i denne advarselsinfo, så faren for alvorlige kvæstelser og livsfare undgås.
FORSIKTIG
En advarselsinformation på dette fare-trin markerer en mulig farlig situa-tion, som kan føre til mulige kvæstelser, hvis situationen ikke undgås. Overhold anvisningerne i denne advarselsinfo, så faren for kvæstelser undgås.
OBS
En advarselsinformation på dette fare-trin markerer en mulig fare, som kan føre til materielle skader, hvis situationen ikke undgås. Overhold anvisningerne i denne advarselsinformation for at undgå materielle skader.
BEMÆRK!
En bemærk-info markerer ekstra informationer eller billeder, som gør det lettere at betjene og forstå apparat.
1.3 Anvendelse efter bestemmelserne
Dette GLORIA-apparat er beregnet til privat brug udendørs til klipning af plænekanter i hobbyhaven. Det er en forudsætning for korrekt brug af apparatet, at den vedlagte
driftsvejledning overholdes. Betjenings-vejledningen indeholder også drifts-, vedligeholdelses- og servicebetingelser.
FORSIKTIG
FARE VED ANVENDELSE UDEN FOR ANVENDELSESOMRÅDET!
Hvis apparatet anvendes uden for anvendelsesområdet, kan det være forbundet med farer. Overhold derfor de efterfølgende sikkerhedsanvisninger:
- Brug udelukkende batteriet til anvendelsesområdet.
- Overhold alle anvisninger og informationer i betjeningsvejledningen.
1.4 Mulig og forudsigelig fejlanvendelse
Græssaksen er ikke egnet til andre anvendelser end de nævnte anvendelsesområder. Det er forbudt at klippe andre materialer end græs.Maskinen må ikke anvendes i fugtigt vejr, regn eller i/under vand. Egenhændige ændringer af apparatet eller anvendelse uden for anvendelsesområdet udelukker garanti fra producenten for skader, som opstår som følge heraf.
1.5 Restfarer
Denne græssaks er i overensstemmelse med de anerkendte tekniske regler og gældende sikkerhedsbestemmelser! Alligevel kan følgende forekomme ved brug af apparatet:
- Fare for betjeningspersonens eller andre personers liv og lemmer.
■ Forringet funktion for apparatet.
■ Forringelser for andre materielle værdier.
1.6 Begrænset ansvar
Vi gør udtrykkeligt opmærksom på, at vi i henhold til loven om produktansvar ikke hæfter for skader fremkaldt af vores apparater, såfremt skaderne skyldes usagkyndig reparation, eller hvis der ved udskiftning af dele ikke er anvendt producentens originale dele, eller reparationen ikke er blevet udført af kundeservice eller af en autoriseret fagmand.
2 For din sikkerhed
I dette kapitel får du vigtige advarsels- og sikkerhedsanvisninger, som altid skal overholdes ved omgang med og brug af apparatet.
2.1 Grundlæggende sikkerhedsanvisninger
Overhold de efterfølgende grundlæggende sikkerhedsanvisninger for sikker omgang med og sikker brug af apparatet:
- Reparationer på apparater til hus og have må kun udføres af serviceafdelingerne. Reservedelene skal bestilles hos forhandleren. Hvis de ikke er på lager, bestiller han dem hurtigt hjem.
- Dette apparat er i overensstemmelse med de anerkendte tekniske regler og gældende sikkerhedsbestemmelser!
- Dette apparat kan bruges af børn fra 16 år og derover samt af personer med reducerede fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er blevet undervist i sikker brug af apparatet og de farer, der kan være forbundet med det. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.
- Dette apparat må ikke benyttes, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin.
- Apparatet må ikke være uden opsyn, så længe det er i drift.
- For at undgå skader på grund af anvendelse uden for anvendelsesområdet skal betjeningsvejledningen overholdes og opbevares omhyggeligt!
■ Bær arbejdsbeklædning som sikkerhedssko, beskyttelsesbriller, lange bukser og evt. handsker under græsklipningen. Arbejd ikke med bare fødder eller i lette sandaler.
■ Hvis apparatet gives videre til andre personer, skal betjenings-vejledningen følge med!
- Brug kun originale GLORIA-reserve- og tilbehørsdele til apparatet. Brug aldrig slidte, ændrede eller defekte reserve-/ tilbehørsdele!
2.2 Sikkerhedsanvisninger til brug af ladestationen samt batteriet
FARE
LIVSFARE PÅ GRUND AF STR∅MST∅D!
Det er livsfarligt at røre ved ledninger eller komponenter, der er spændingsførende! Overhold derfor de efterfølgende sikkerhedsanvisninger:
- Netspændingen skal være i overensstemmelse med spændingen (V\~) påapparatet!
- Batterispændingen skal passe til lade-stationens batteriladespænding. Oplad ikke batterier, der ikke kan gen-oplades. Ellers er der fare for brand og eksplosion. GLORIA og Bosch tilbyder et stort sortiment af passende batterier med forskellige ladninger (Ah) (se kapitel 12 "Tilbehør/reservedele").
- Børn samt personer med nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden må ikke bruge ladestation og batteri.
- Hvis ladestationens strømkabel beskadiges, må det kun udskiftes af et reparationsværksted, som er angivet af producenten, så farlige situationer undgås! Henvend dig til producenten eller dennes kundeservice.
- Tilslut kun ladestationen til vekselstrøm.
FARE
FARE FOR KVÆSTELSER PÅ GRUND AF ELEKTRISK ST∅D SAMT BRAND- OG EKSPLOSIONSFARE! For at undgå livsfarlige situationer:
- Skal ladestationen, ladestikket samt strømstikket altid være i korrekt stand før brug.
■ Må kontakterne aldrig berøres. - Må ladestationens lufthuller ikke dækkes til. Ellers kan ladestationen blive overophedet og fungerer ikke korrekt længere.
■ Skal ladestationen og batteriet beskyttes mod varme og fugt.
- Må ladestationen eller batteriet ikke lægges ned i væske.
- Må maskinen kun anvendes med de tilhørende originale li-ion-batterier.
- Må ladestationen kun anvendes til opladning af originale li-ion-batterier.
- Skal ladestationen og batteriet altid være lukkede.
- Må ladestationen ikke anvendes på et brændbart underlag.
- Må der ikke være let antændelige stoffer i umiddelbar nærhed under opladningen.
■ Skal batteriet beskyttes mod varme, vedvarende solpåvirkning og ild. Opbevar kun batteriet i temperaturområdet fra 0 °C til maks. +45 °C. Læg ikke batteriet på et varmeapparat.
■ Må kontakterne aldrig kortsluttes.
■ Skal apparatet betjenes via en fejlstrømsafbryder (RCD) med en udløsningsstrøm på maks. 30 mA. Spørg din elinstallatør!
FORSIKTIG
FARE FOR KVÆSTELSER! Sæt kun batteriet ind, når maskinen er slukket. Tilslutning af batteriet til en tændt maskine kan føre til ulykker.
FORSIKTIG
FARE FOR KVÆSTELSER PÅ GRUND AF ÆTSENDE VÆSKER ELLER DAMPE! Udsæt ikke batteriet for ekstreme betingelser som varme og stød. Der er fare for kvæstelser på grund af udløbende elektrolytopløsninger eller ætsende dampe! Ved hud- eller øjenkontakt med batterisyre skal de pågældende steder straks skylles med vand, og der skal søges læge. Sørg for tilstrækkelig frisk luft, og søg læge, hvis luftveje, hud eller øjne irriteres.
2.3 Sikkerhedsanvisninger for betjening af apparatet
FARE
LIVSFARE PÅ GRUND AF STR∅MST∅D!
- Hold alle strømkabler og-ledninger væk fra klippeområdet. Strømkabler eller-ledninger kan blive klippet over af kniven ved en fejl.
- Hold kun fast i græssaksen ved de isolerede grebsflader, da kniven kan komme i kontakt med skjulte strømledninger. Hvis knivene kommer i kontakt med en strømførende ledning, kan det sætte metaldele på græssaksen under spænding og forårsage et elektrisk stød.
ADVARSEL
FARE FOR FORBRÆNDING PÅ MASKINENS VARME DELE!
FARE FOR TILSKADEKOMST PÅ GRUND AF SKARP/SPIDS SKÆ-REBJÆLKE!
Maskinens dele kan blive meget varme under brug og føre til mulige forbrændinger.
■ Bær beskyttelseshandsker ved monterings- og rengøringsarbejde!
Dele af græssaksen har skarpe kanter, hvor du muligvis kan komme til skade.
- Slå kun græssaksen til, når hænder og fødder ikke er i nærheden af knivene. Beskyt dig mod at kvæste fødder og hænder på grund af kniven.
- Når du fjerner fastsiddende græsafklip eller udfører vedligeholdelse på græssaksen, skal du sørge for, at tænd/sluk-knappen (E) er slået fra, og at tilkoblingsspærren er aktiveret, eller at batteriet er fjernet. Uventet opstart af græssaksen ved fjernelse af fastsiddende afklip eller under vedligeholdelse kan forårsage alvorlige kvæstelser.
- Ved transport eller opbevaring af græssaksen skal knivbeskyttelsen altid sættes på. Grundig håndtering af græssaksen reducerer faren for kvæstelser på grund af kniven.
- Bær beskyttelseshandsker ved monterings- og rengøringsarbejde!
TEMPERATURBESKYTTELSE!
- Din FINECUT 18V er forsynet med en temperaturbeskyttelse til batteriet. Hvis maskinen anvendes i det øverste belastningsområde i længere tid eller anvendes ved høje omgivende temperaturer, kan battericellerne overophedes. Over 60 °C er afladning ikke mulig. I så fald frakobles apparatet automatisk (alle 4 visninger blinker, se også kapitel 8.2.2). Før du tænder igen, skal batteriet (D) afkøles.
LAVSPÆNDINGSFRAKOBLING!
- Din FINECUT 18V er forsynet med en lavspændingsfrakobling til batteriet. Denne funktion slukker automatisk maskinen, hvis spændingen falder under en forindstillet værdi (1 Visning blinker, se også kapitel 8.2.2). I dette tilfælde skal batteriet (D) lades op igen, eller et nyt opladet batteri skal sættes ind i maskinen igen.
Overhold de følgende sikkerhedsforanstaltninger, så personskader og materielle skader på grund af misbrug og usikker håndtering af produktet undgås. Misbrug kan medføre PERSONSKADER.
ADVARSEL
FARE FOR PERSONSKADER VED BETJENINGEN!
- Brug kun maskinen til anvendelse-sområdet! - Før maskinen startes, skal den altid kontrolleres for perfekt tilstand, og den må ikke startes, hvis:
- Sikkerhedsinstallationerne (tilkoblingshåndtag, sikkerhedsafdækninger) og / eller børsterne er beskadigede eller slidte
- Maskinen udviser synlige tegn på skader
- Maskinen har været faldet ned.
Sæt aldrig sikkerhedsinstallationerne ud af drift.
■ Brug kun enheden i dagslys eller med tilstrækkelig kunstig belysning.
■ Brug aldrig enheden i regnvejr.
■ Brug aldrig enheden, hvis der er personer, især børn, eller dyr i nærheden!
- Gå på plænen, du vil arbejde på på forhånd, så skader på maskinen eller levende væsener/genstande undgås. Strømledninger, sten, træstykker, ståltråd og lignende samt andre fremmedlegemer skal fjernes. Genstande, som græssaksen griber fat i, kan blive klippet over. Hold andre personer/dyr på afstand af det farlige område. For at undgå personskader er det vigtigt at sørge for sikkerhed på arbejdspladsen.
■ Sørg for, at ventilationsåbningen er fri for snavs.
FORSIKTIG
FARE FOR KVÆSTELSER PÅ GRUND AF OSCILLERENDE KNIV!
■ Start aldrig enheden, hvis den er i vippet stilling!
- Hænder og fødder må aldrig komme i nærheden af kniven! Sørg for, at hænder og fødder har tilstrækkelig afstand til skærebjælken. Skærebjælken kører videre, selvom enheden er standset.
- Løft eller bær aldrig enheden, mens motoren kører! Hvis apparatet af og til skal transporteres frem og tilbage på arbejdspladsen, eller hvis du er nødt til at vippe det, skal du slukke for motoren og tage batteriet ud. Hvis enheden af og til skal transporteres frem og tilbage til arbejdsarealet, eller hvis du er nødt til at vippe den, skal du slukke for motoren og skubbe knivbeskyttelsen (K) op.
! FORSIKTIG
FARE FOR PERSONSKADER PÅ GRUND AF OMKRINGFLYVENDE DELE!
- Start eller aktiver ikke maskinen, hvis der opholder sig andre personer / dyr i risikoområdet.
-
Start eller aktivér maskinen som beskrevet i driftsvejledningen.
-
Tilkoblingsknappen må aldrig fastgøres eller kortsluttes.
- Brug aldrig maskinen i regn eller i fugtige, våde omgivelser.
■ Brug aldrig enheden, hvis der er personer, især børn, eller dyr i nærheden! - Sørg altid for at stå stabilt og sikkert under arbejdet.
- Gå kun frem i skridttempo med maskinen.
! FORSIKTIG
FARE FOR PERSONSKADER PÅ GRUND AF UTILSIGTET TILKOBLING!
Utilsigtet tilkobling kan føre til alvorlige kvæstelser. Tag batteriet ud for at undgå dette, hvis:
- du lader maskinen stå uden opsyn.
- du vedligeholder, efterser eller ren-gør maskinen.
- maskinen viser tegn på driftsfejl.
3 Før apparatet kan bruges
I dette kapitel får du informationer om tilstanden ved levering.
3.1 Tilstand ved levering
Apparatet leveres standardmæssigt på følgende måde:
■ FINECUT 18V - produkt
■ 18,0 V batteri med ladestation (kun ved artikel 001300.0000)
■ Forbindelsesrør
■ Håndtag med tænd/sluk-sikkerheds-knap og batteriholder
■ 1 x unbrakonøgle (3 mm)
■ 1 x betjeningsvejledning og produktinformationer
Eventuelle værktøjer ligger separat emballeret.
3.2 Apparatets dele
A Ergonomisk håndtag
B Tilkoblingsspærre
C Visning af ladeniveau
D* Batteri: 18,0 V / 4,0 Ah (følger IKKE med artikel 001301.0000)
E Tænd/sluk-sikkerhedsknap
F Forskruning rør foroven
F1 Stikkontakter foroven
G Forbindelsesrør
H Forskruning rør forneden
H1 Stikkontakter forneden
I Vinkeljustering
J Knivsæt bestående af underkniv med 2 monterede overknive)
K Knivbeskyttelse
L Monteringshuller hjul til højdeindstilling
M* Oplader (følger IKKE med artikel 001301.0000)
4 Tekniske data
FINECUT 18V
Sæt – Artikelnummer(-numre): 0013010.0000
Sæt inkl. batteri og ladestation – Artikelnummer(-numre): 001300.0000
Batteri
Type: Lithium-Ionen
Mærkespænding: 18,0 V
Nominel kapacitet: 2,5 Ah
Ladestation (Al 1810 CV)
Indgangsspænding: 220-240 V\~ / 50/60 Hz
Udgangsspænding: 14,4-18,0 V / DC / 1,0 A
Ladetid batteri: 154 Min.
Batterilevetid 2,5AH / 4,0AH: 60 Min. / 95 Min.
Tilladt ladetemperaturområde: 0 – +45 °C
Beskyttelsesklasse: II
FINECUT 18V
Højdejustering: 30 / 40 / 50 mm
Antal slag, maks.: 1.100 slag/min
Enhedens vægt: ca. 2,7 kg
5 Udpakning
Figur 1a - 1b
1a - 1b Dit apparat FINECUT18V leveres delvist monteret. Løse, medfølgende dele monteres iht. anvendelse.
6 Montering af græssaksen
Figur 2 - 7
ADVARSEL
FARE FOR TILSKADEKOMST PÅ GRUND AF SKARP/SPIDS KNIVE!
Dele af græssaksen har skarpe kanter, hvor du muligvis kan komme til skade.
■ Bær beskyttelseshandsker ved monterings- og rengøringsarbejde!
■ Stik ikke hænderne ind i knivbladet!
■ Montering kun med knivbeskyttelse (K)!
- Skub knivbeskyttelsen (K) på skærebjælken (J)!
2 Efter udpakningen sættes forbindelsesrøret (G) sammen med apparatet. Ved monteringen skal du sikre dig, at styrelappen sidder i rillen som vist, og at kontakterne (H1) er tilsluttet. Det er den eneste måde at sikre, at forbindelsen er korrekt monteret både mekanisk og elektrisk.
3 Stram nu den nederste forskruning med hånden.
4 Sæt nu forbindelsesrøret (G) sammen med grebet. Ved monteringen skal du sikre dig, at styrelappen sidder i rillen som vist, og at kontakterne (F1) er tilsluttet. Det er den eneste måde at sikre, at forbindelsen er korrekt monteret både mekanisk og elektrisk.
5 Stram nu den øverste forskruning med hånden.
6.2 Højdeindstilling
- Din FINECUT 18V med færdigmonterede hjul. På fabrikken er skærehøjden indstillet til 3 cm. Du har dog muligheden for at ændre højdejusteringen for klipningen til 4 cm eller 5 cm ved at gøre som følger:
Figur 6 - 7
6 - 7 Brug den medfølgende unbrakonøgle (3 mm) til at fjerne begge hjul fra hjulholderne, og monter dem derpå i en af de 2 andre hjulholdere. Sørg for, at begge hjul er monteret lige højt. De enkelte klippehøjder er markeret på holderne.
! FORSIKTIG
FARE FOR KVÆSTELSER PÅ GRUND AF MONTERINGSFEJL!
LÆS OG OVERHOLD KAPITEL 2 "FOR DIN SIKKERHED" F∅R DEN F∅RSTE OPSTART: Derfor skal du overholde følgende sikkerhedsanvisninger:
- Netspændingen skal være i overensstemmelse med spændingen (V\~), der er angivet på ladestationens typeskilt.
- Brug udelukkende den medfølgende ladestation med det originale li-ion-batteri (kun ved artikel 001300.0000).
Ladestationen må kun anvendes i tørre rum.
i BEMAERK!
- Det batteri (D) er ladet delvist op. Oplad batteriet helt før første brug. Sørg for, at opladningens foretages ved rumtemperatur. På denne måde sikres det, at batteriet holder længe.
- Hvis driftstiden er meget kort på trods af fuld opladning, er batteriet brugt op og skal udskiftes. Brug kun originale li-ion-batterier, som kan bestilles hos producentens kundeservice.
■ Ladestationen og batteriet kan varmes op under opladningen. Det er normalt og ikke tegn på en teknisk fejl. -
Det lithium-ion-batteri kan lades op når som helst uafhængigt af ladetilstand. For tidlig afbrydelse af opladningen skader ikke batteriet. Et beskyttelseskredsløb i FineCut 18V-maskinen forhindrer, at batteriet dybdeaflades.
-
Batteriet er udstyret med en temperatuovervågning, som kun tillader opladning i et temperaturområde mellem 0 °C og 45 °C. På den måde opnås en høj batterilevetid.
- Efter den automatiske frakobling af apparatet må du ikke mere trykke på tænd-/sluk-knappen. Batteriet kan blive beskadiget. Overhold henvisningerne vedr. bortskaffelse af batteriet.
7.1 Opladning
Figur 8 - 9
Tag batteriet (D) ud af emballagen (kun ved artikel 001300.0000).
8 Opladningen starter, när ladestationens stik sættes i stikdåsen, og batteriet (D) sættes i ladestationen (M).
Den intelligente ladeproces gør, at akkuens ladetilstand automatisk erkendes, og at den optimale ladestrøm vælges, afhængigt af akkutemperatur og akkuspænding. Derved skånes akkuen, desuden er den altid opladet 100%, når den opbevares i ladeaggregatet.
Visningstilstande:
Opladningen vises med en blin- akkuladevisning.
Konstant lys i akku-ladevisningen, at akkuen er helt opladet, eller at its temperatur er uden for det tilladtemperaturområde, og at den dere kan oplades. Så snart det tilladte raturområde er nået, lades akkuen. Sat akku angiver konstant lys i akkunningen, at netstikket er sat i stikten, og laderen er klar til brug.
9 Træk først ladestationens stik ud af stikdåsen efter gennemført opladning. Træk derefter batteriet ud af ladestationen.
8 Anvendelse og idriftsættelse
Figur 10 - 15
ADVARSEL
INDEN IBRUGTAGNINGEN SKAL DU SE KAPITEL 2 "FOR DIN SIKKERHED":
8.1 Sæt batteri
OBS
10 Kontroller, at kontakterne på apparatet og batteriet er tørre ved isætning af batteriet. Skyd det opladede batteri ind i apparatet som vist, til det klikker på plads."
- Kontroller, at den flade, der skal skære, er fri for genstande som f.eks. sten, skruer osv., der kan slynges op.
8.2 Anvendelse
OBS
På grund af forkert brug af maskinen kan der opstå materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:
- Når du arbejder på kanten af græsplænen, skal du sikre dig, at du ikke beskadiger kantstenen (f.eks. ved at vippe enheden), eller at kantstenen beskadiger eller bøjer skærebjælken.
- Knivbladene er indstillet præcist til græsklipning. Klipning af grene og buske fører til tab af spænding og dermed til en dårligere græsklipning.
- Gennemgå først det græsareal, som du vil rengøre, så skader på enheden eller levende væsener/genstande undgås. Strømledninger, sten, træstykker, ståltråd og lignende samt andre fremmedlegemer skal fjernes. Genstande, som græssaksen griber fat i, kan blive klippet over.
i BEMÆRK!
11 Fjern knivbeskyttelsen (K).
12 Rengør græssaksen før og efter hver brug. Smør kniven før og efter brugen med maskinolie eller smøremiddel i form af spray.
- Slå først græsplænen med græsslåmaskinen / plænerobotten, inden du bruger græssaksen.
- Indstil klippehøjden (3/4/5 cm) som beskrevet i kapitel 6.2.
■ Sæt FINECUT18V på plænen, og tænd for apparatet.
13 Flyt nu langsomt enheden frem på plænen. Udøv herved ikke noget tryk på apparatet. Hvis græssaksen holdes på samme sted for længe, kan græslaget blive beskadiget.
i BEMAERK!
Hvis der ligger for meget afklippet græs på skærebjælken, skal du slukke for enheden, løfte den lidt og ryste græset af.
OBS
På grund af forkert brug af maskinen kan der opstå materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:
- Når du klipper rundt om kantsten, hegn eller træer, skal du sørge for, at skærebjælken ikke kommer i kontakt med disse.
12 Smør kniven min. 1 x pr. time (maskinolie eller smøremiddel i form af spray).
8.2.1 Vinkeljustering
Din FINECUT18V er udstyret med vinkel-justering (I), som giver dig mulighed for også at pleje plænen på vanskeligt tilgængelige steder. Gør som følger for at justere rørets vinkel:
! FORSIKTIG
FARE FOR KVÆSTELSER PÅ GRUND AF OSCILLERENDE KNIV!
- Slå dit apparat fra, när du indstiller vinklen!
Figur 14 - 15
14 - 15 Tryk samtidigt på de to taster til vinkeljustering (I) for at justere røret. Vinklen (I) kan justeres i 9 trin. Ved flad indstilling kan der derfor arbejdes under forhindringer.
8.2.2 Statusvisning batteri
Apparatet er udstyret med en ladetilstandsvisning (C), der viser batteriets ladetilstand. Visningerne lyser kun, när apparatet er slået til.
Batteriets ydeevne (grønne LED'er):
Reserve
≤ 30%
≤ 60%
100%
Lavspændingsfrakobling:
BEMÆRK!
Ladetilstandsvisningen (grønne LED'er) kan i sjældne tilfælde vise en højere effekt efter udtagningen af batteriet og den efterfølgende nye indsætning af batteriet end før udtagningen. Grunden til dette er, at den sidste batterieffekt gemmes i enheden under driften.
Når batteriet er taget ud og sat i enheden igen, måles batterieffekten atter. På den måde kan der vises en højre effekt.
8.2.3 Batteriets driftstid
Batteridriftstiden afhænger i det væsentlige af belastningen på enheden og kan føre til kortere batteridriftstid. En anden faktor er at tænde/slukke for ofte under skæreprocessen, dette kan også reducere batteriets driftstid. Når du håndterer batteriet eller enheden, skal du fortsætte som beskrevet i noterne.
Dele af græssaksen har skarpe kanter, hvor du muligvis kan komme til skade.
■ Sluk for maskinen, og tag batteriet ud.
■ Bær beskyttelseshandsker ved vedligeholdelse og rengøring!
■ Skub knivbeskyttelsen (K) på kniven (J).
FORSIKTIG
FARE FOR FORBRÆNDING PÅ MASKINENS VARME DELE!
Ved montering eller omstilling kan maskinens eller komponenternes motordele stadig være meget varme og dermed føre til mulige forbrændinger. Overhold derfor de efterfølgende sikkerhedsanvisninger:
16 Løsn og fjern de 7 markerede skruer på bundafdækningen på apparatets underside.
17 Løft bundafdækningen fra apparatet, og fjern den.
18 For derpå at fjerne knivsættet løsnes og fjernes den resterende, markerede skrue.
19 Løft knivsættet fra apparatet, og fjern det.
20 Rengør evt. tilsmudsning i huset samt de to tætninger med en børste.
21 Før du sætter det nye knivsæt i, skal du sikre dig, at markeringerne på de to store tandhjul stemmer overens med markeringerne på huset. De to excenter-skiver skal stå som vist.
22 Inden det nye knivsæt sættes ind, skal du kontrollere, at overkniven sidder korrekt. Overknivene skal være placeret i midten og pege lige fremad som vist. Juster evt. overknivens excenterskiver iht. figuren. (√ = rigtigt / ✗ = forkert).
23 Sæt nu det nye knivsæt på. Den store mellemste tap og de 3 markerede aksler på tandhjulene, som skal sidde i hullerne i knivsættet, bruges som positioneringshjælp.
24 Fastgør knivsættet, idet du skruer det fast på det markerede sted.
25 Sæt bundafdækningen på apparatet som vist.
26 Skru derefter bundafdækningen fast med de 7 markerede skruer.
- Smør den nye kniv før brugen med maskinolie eller smøremiddel i form af spray.
Udskiftningen af knivsættet er dermed afsluttet.
9.2 Rengøring
OBS
På grund af forkert brug af maskinen kan der opstå materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:
■ Tag batteriet ud før hver rengøring.
■ Maskinen må ikke lægges ned i vand eller sprøjtes til eller rengøres med vand. Maskinen skal beskyttes mod vand og fugt.
- Rengør maskinen udvendig med en fugtig klud eller en blød børste. Brug ikke stærke eller skurende rengøringsmidler.
- Hvis græssaksen er kraftigt tilsmudset, skal den afmonteres og rengøres grundigt. Rengør skæret, huset og de to tætninger med en børste, og smør derefter knivene (J).
■ Lad kun GLORIA-servicestationer udføre reparationer.
■ Brug kun originale GLORIA-reserve-dele ved reparationer (https://shop.gloriagarten.de).
10 Afbrydelse & opbevaring
10.1 Afbrydelse
Tag apparatet ud af drift ved at slippe tænd-/sluk-knappen (E) i håndtaget.
10.1.1 Udtagning af batteriet
Figur 27
OBS
På grund af forkert brug af maskinen kan der opstå materielle skader!
Overhold derfor de efterfølgende sikkerhedsanvisninger:
27 For at undgå at batteriet aflades, skal du tage batteriet ud af apparatet, hvis det ikke skal bruges i en længere periode.
10.2 Opbevaring
Figur 28-29
FORSIKTIG
Ved omgang med maskinen kan der opstå farer, så personer kan komme til skade. Opbevar derfor maskinen uden for børns rækkevidde.
■ Rens maskinen for snavs og fremmedlegemer.
28 Skub knivbeskyttelsen (K) på kniven (J).
29 Tør maskinenhængende, og opbevar den frostsikkert.
10.2.1 Opbevar batteri og ladestation korrekt
Overhold uden undtagelse "sikkerhedsanvisningerne ved anvendelse af ladestationen og batteriet" i kapitlet "Vigtige sikkerhedsanvisninger".
OBS
På grund af forkert brug af maskinen kan der opstå materielle skader! Batteriet et bør ikke opbevares uopladet. Selvafladningen er ganske vist lav, men batteriet kan ødelægges ved længere opbevaring, hvis det er tomt. Følg derfor følgende anvisninger, hvis du ikke skal bruge maskinen i længere tid (f.eks. i vintermånederne):
■ Opbevar batteriet opladet ca. 40 - 60 %.
- Opbevar batteriet på et tørt, højtliggende, lukket, frostfrit sted ved en temperatur mellem 0 °C og +45 °C. Ved en opbevaringstemperatur på +15 °C er selvafladning og kemisk ældning lavest. Undgå direkte solpåvirkning.
- Hvis batteriet ikke bruges i mere end 6 måneder, skal dets ladetilstand kontrolleres i ladeapparatet ved hjælp af statusindikatoren. Oplad evt. batteriet til en kapacitet på ca. 40 - 60 %.
11 Problemer med apparatet
11.1 Afhjælpning af driftsfejl på FINECUT 18V samt på ladestation Al 1810 CV
Der opstår for det meste kun fejl, hvis apparatet ikke er be- handlet og vedligeholdt korrekt. Den efterfølgende tabel "Afhjælpning af driftsfejl" indeholder de mest almindelige fejl og afhjælpning af dem. Ved andre fejl bedes du kontakte den nærmeste producent-serviceaf- deling.
| Fejl | Årsag | Afhjælpning |
| Apparat starter ikke | Batteri ikke korrekt sat iBatteriydelse for svagBatteri defektBatteri overophedet, statusvisning batteri lyser rødt | Skyd batteriet ind i holderen, til det går i hakOplad batteriBatteri defekt eller ved afslutning af sin levetid. Udskift batteri!Lad batteriet afkøle |
| Statusvisning batteri; 4 visninger blinker | Temperaturbeskyttelse | Lad apparatet og batteriet afkøle i ca. 5 min, og brug det ikke i den periode |
| Statusvisning batteri; 1 Visning blinker | Lavspændingsfrakobling | Oplad batteri |
| Batteriets ladevisning lyser permanent, opladning ikke mulig | Batteri ikke korrekt sat iBatterikontakter tilsmudsedeBatteri defekt | Sæt batteriet korrekt på ladestationen Rengør batterikontakterne, f.eks. ved at tage batteriets stik ud og sætte det i flere gange, udskift evt. batteriet Udskift batteri |
| Batteriets ladevisning lyser ikke | Ladestationens netstik er ikke (rigtigt) sat iStikdåse, netkabel eller ladestation defekt | Sæt netstikket (fuldstændigt) ind i stikdåsenKontroller netspændingen, få evt. lade-stationen kontrolleret af en kundeservice, der er autoriseret til GLORIA-el-værktøjer |
| Skær blokeretSkær kører trægt | Skær blokeret af afklip, grene eller fremmedlegemerSkæret har ikke tilstrækkelig smøring | Rengør kniv på skæret, og få den til at bevæge sig fritSmør skæret |
| Græsset klippes for langt/for kort | Forkert højdeindstilling | Juster hjulenes højde |
13.1 Bortskaffelse af produktet
- Dette symbol på produktet, betjeningsvejledningen eller emballagen henviser til, at produktet ikke må bortskaffes med det normale hus- holdningsaffald, när dets levetid er slut.
- Bortskaf ikke apparatet med husholdningsaffaldet. Iføl- ge det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i na- tional lovgivning skal brugte elektroniske apparater indsamles separat og leveres til miljøkorekt genanvendelse. Genbrugsalternativ til opfordring om returnering: Hvis ejeren af det elektriske apparat ønsker at skille sig af med apparatet, er vedkommende som alternativ til returnering forpligtet til at medvirke til korrekt genanven- delse. Det gamle apparat kan leveres til et indsamlings- sted, der bortskaffer det iht. national kredsløbsøkonomi og affaldslovgivning.
Tilbehør og hjælpemidler uden elektriske dele, der følger med de gamle apparater, er ikke omfattet af dette.
BEMÄRK!
■ Du bedes forhøre dig hos din kommune om den nærmeste genbrugsplads.
13.2 Bortskaffelse af batteri
Som forbruger er du efter loven forpligtet til at bortskaffe batterier og genopladelige batterier som særligt affald.
FORSIKTIG
FARE FOR KVÆSTELSER PÅ GRUND AF DEFEKTE, UTÆTTE BATTERIER!
Det anvendte batteri indeholder substanser, som kan forårsage læsioner ved hudkontakt eller indånding. Hvis der sidder et udløbet batteri i maski-
nen, må du kun tage det ud med gummihandsker på, og derefter skal det afleveres til korrekt destruktion i en lukket beholder.
■ I henhold til det europæiske direktiv 2013/56/EF skal defekte genopladelige batterier/batterier indsamles sorteret og afleveres til miljørigtig genanvendelse.
For bortskaffelse er der følgende muligheder:
- hos forhandleren
- hos en genbrugsstation, som er mærket med GRS-tegn
- i en container til særligt affald, som er opstillet af kommunen
Du kan få yderligere anvisninger til bortskaffelse hos den kommunale administration.
13.3 Transport af batterier
- De indeholdte Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.
Sørg for at overholde oplysningerne under: www.gloriagarten.de/return
13.4 Bortskaffelse af emballagen
- Emballagemateriaerne er valgt ud fra miljømæssigt forsvarlige og tekniske synspunkter og kan derfor genanvendes. Returnering af emballagen til materialekredsløbet sparer råstoffer og reducerer affaldsmængden.
- Bortskaf emballagematerialer, som ikke behøves længere, efter de lokalt gældende forskrifter.
14 Garanti
GLORIA giver dig 24 måneders garanti i forbindelse med garantibetingelserne (www.gloriagarten.de). Dine lovmæssige garantikrav over for din sælger berøres ikke heraf.
Ret til tekniske ændringer forbeholdes!
