| Produkttyp | Akku-Rasentrimmer (Grasschere) |
| Marke | GLORIA |
| Modell | FINECUT 18V |
| Artikelnummern | 001300.0000 (mit Akku/Ladegerät) / 001301.0000 (ohne Akku/Ladegerät) |
| Akku | Lithium-Ionen, 18,0 V, Kapazität 2,5 Ah (optional 4,0 Ah) |
| Ladegerät | Eingang 220-240 V~ 50/60 Hz, Ausgang 14,4-18,0 V DC / 1,0 A, Ladezeit 154 min |
| Akkulaufzeit | 60 min (Akku 2,5 Ah) / 95 min (Akku 4,0 Ah) |
| Schnittbreite | 250 mm |
| Schnitthöhe | 30 / 40 / 50 mm (einstellbar über Räder) |
| Max. Hubzahl | 1100 Hübe/min |
| Gerätegewicht | ca. 2,7 kg |
| Winkelverstellung | Ja, 9 Positionen |
| Akku-Zustandsanzeige | Grüne LEDs (3 Stufen + rot für Temperatur/Unterspannung) |
| Sicherheitseinrichtungen | Einschaltsperre, Klingenschutz, Überhitzungsschutz, Unterspannungsabschaltung |
| Reinigung | Feuchtes Tuch oder weiche Bürste, nicht eintauchen |
| Klingenpflege | Vor und nach Gebrauch ölen (Maschinenöl oder Schmierölspray), bei Verschleiß ersetzen |
| Haupt-Ersatzteile | Klingensatz (Ref. 729250.0000), Akkus (2,5 Ah: 729101.0000; 4,0 Ah: 729102.0000), Ladegerät |
| Herstellergarantie | 24 Monate (unter Bedingungen, siehe www.gloriagarten.de) |
| Zulässige Ladetemperatur | 0 °C bis +45 °C |
| Schutzklasse (Ladegerät) | II |
Häufig gestellte Fragen - FINECUT GLORIA
Benutzerfragen zu FINECUT GLORIA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gras- und Strauchschneider kostenlos im PDF-Format! Finden Sie Ihr Handbuch FINECUT - GLORIA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FINECUT von der Marke GLORIA.
BEDIENUNGSANLEITUNG FINECUT GLORIA
Geräte für Haus und Garten

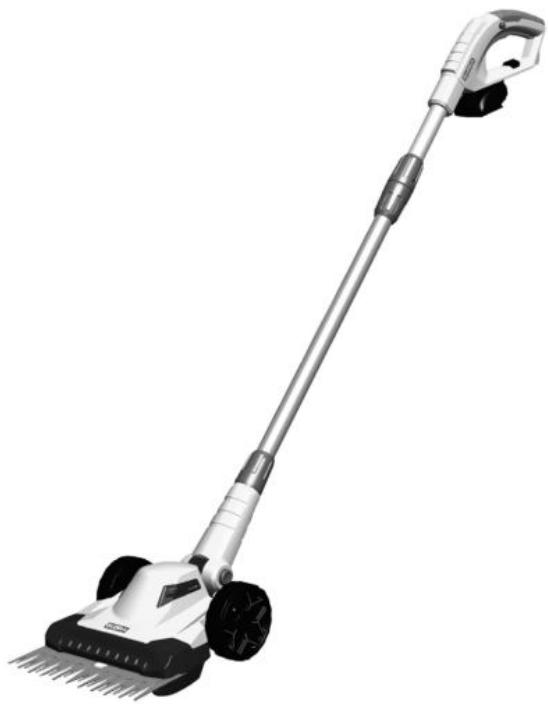

FINECUT 18V
- exkl. battery / exkl. charger (001301.0000)
- inkl. battery & charger (001300.0000)
DE Betriebsanleitung ...... 7 - 21
Originalbetriebsanleitung
GB User manual ......22 - 35
1 Allgemeine Informationen zu dieser Betriebsanleitung .....7
1.1 Symbolik auf dem Gerät sowie in der Betriebsanleitung 8
1.2 Warnhinweise 8
1.3 Bestimmungsgemäße Verwendung 8
1.4 Vernünftigerweise vorhersehbare Fehlanwendung 9
1.5 Restgefahren 9
1.6 Haftungsbeschränkung 9
2 Zu Ihrer Sicherheit......9
2.1 Grundlegende Sicherheitshinweise 9
2.2 Sicherheitshinweise bei dem Umgang mit dem Ladegerät sowie dem Akku 10
2.3 Sicherheitshinweise bei der Bedienung des Gerätes 11
3 Bevor das Gerät benutzt werden kann 13
3.1 Anlieferungszustand 13
4 Technische Daten....13
5 Auspacken 14
6 Montage der Grasschere....14
6.1 Montage der Grasschere....14
6.2 Höhenverstellung 14
7 Vor der ersten Inbetriebnahme 14
7.1 Ladevorgang....15
8 Anwendung & Inbetriebnahme 15
8.1 Akku einsetzen....15
8.2 Anwendung....15
8.2.1 Winkelverstellung 16
8.2.2 Statusanzeige Akku....16
8.2.3 Akku-Betriebszeit....17
9 Wartung & Reinigung 17

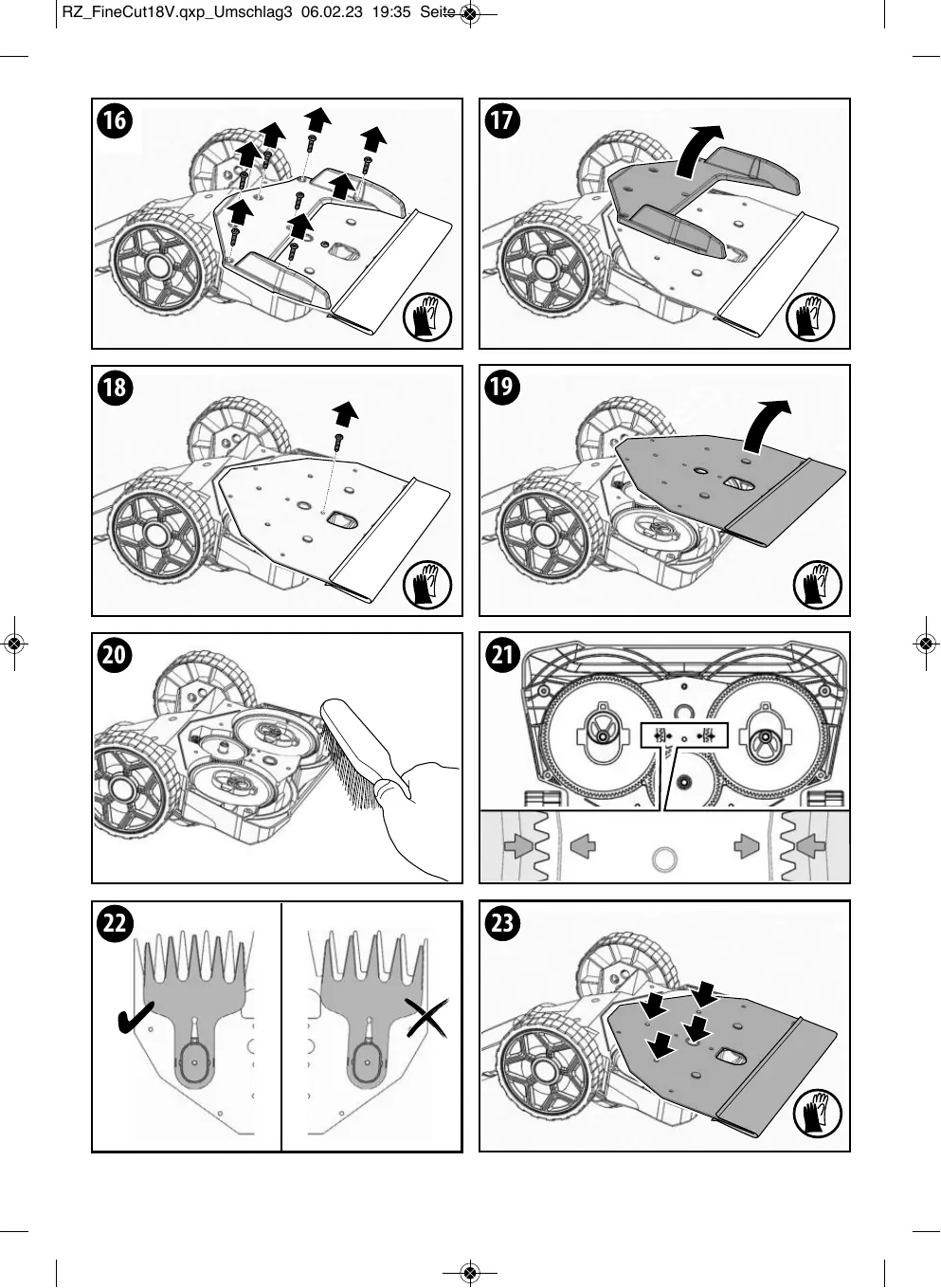

9.1 Wechseln der Messer....17
9.2 Reinigung 18
10 Außerbetriebnahme & Lagerung 18
10.1 Außerbetriebnahme....18
10.1.1 Entnahme des Akkus 18
10.2 Lagerung....18
10.2.1 Akku und Ladegerät richtig lagern 18
11 Probleme mit dem Gerät 19
11.1 Beseitigung von Betriebsstörungen am FINECUT 18V sowie am Ladegerät AL 1810 CV .... 19
12 Zubehör / Ersatzteile....20
13 Umweltschutz 20
13.1 Geräteentsorgung 20
13.2 Akkuentsorgung....20
13.3 Akku-Transport 20
13.4 Entsorgung der Verpackung....21
14 Gewährleistung & Garantie....21
1 Allgemeine Informationen zu dieser Betriebsanleitung
Diese Betriebsanleitung ist Bestandteil des GLORIA Gerätes und muss ständig am oder in der Nähe des Gerätes verfügbar sein. Die Betriebsanleitung vermittelt Ihnen wichtige Hinweise und Informationen, die zur sicheren Benutzung des Gerätes erforderlich sind! Betriebsanleitung muss von jeder Person, die mit der Bedienung / Nutzung / Wartung des Gerätes beauftragt ist, vollständig gelesen werden. Die Betriebsanleitung aufbewahren und an Nachbesitzer weitergeben! Alle Warnhinweise dienen stets auch Ihrer persönlichen Sicherheit!
1.1 Symbolik auf dem Gerät sowie in der Betriebsanleitung
Betriebsanleitung lesen!
Schnittgefahr!
Ladegerät nur für den Innenbereich! Ladegerät sowie FineCut 18V vor Regen und Nässe schützen!
Schutzbrille tragen!
Gehörschutz tragen!
Schutzhandschuhe tragen!
Sicherheitsschuhe tragen!
Schneidwerkzeug läuft nach!
Schneidwerk ölen!
Abstand halten! Gefahr von umherfliegen- den Teilen!
Entsorgung von Elektro- und Elektronik-Altgeräten NICHT über den normalen Hausmüll.
Umweltgerechte Entsorgung!
Recyclebare Verpackungsmaterialien!
1.2 Warnhinweise
GEFAHR
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine lebensgefährliche Situation. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um Lebensgefahr oder schwerste Verletzungen zu vermeiden.
WARNUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche drohende gefährliche Situation. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um Lebensgefahr oder schwerste Verletzungen zu vermeiden.
VORSICHT
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um die Gefahr von Verletzungen zu vermeiden.
ACHTUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um Sachschäden zu vermeiden.
HINWEIS!
Ein Hinweis kennzeichnet zusätzliche Informationen oder Abbildungen, die Ihnen die Bedienung und das Verständnis für das Gerät erleichtern sollen.
1.3 Bestimmungsgemäße Verwendung
Dieses GLORIA-Gerät ist für die private Nutzung im Außenbereich für das Schneiden von Rasenkanten im Hobbygarten
geeignet. Die Einhaltung der beigefügten Betriebsanleitung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Gerätes. Die Betriebsanleitung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.
VORSICHT
GEFAHR DURCH NICHT BESTIMMUNGS- GEMÄSSE VERWENDUNG!
Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung Gefahren ausgehen. Beachten Sie daher nachfolgende Sicherheitshinweise:
■ Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
■ Beachten Sie alle Hinweise und Informationen in der Betriebsanleitung.
1.4 Vernünftigerweise vorhersehbare Fehlanwendung
Die Grasschere ist nicht geeignet für andere Anwendungen, als die angegebenen Verwendungsbereiche. Es ist untersagt, andere Materialien als Gras zu schneiden. Das Gerät ist nicht bei nasser Witterung, Regen sowie nicht im/unter Wasser zu verwenden. Eigenmächtige Veränderungen am Gerät oder nicht bestimmungsgemäße Verwendung schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
1.5 Restgefahren
Diese Grasschere entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen! Dennoch können bei der Benutzung des Gerätes:
■ Gefahr für Leib und Leben des Bedieners oder anderer Personen entstehen.
■ Beeinträchtigungen an dem Gerät entstehen.
■ Beeinträchtigungen an anderen Sachwerten entstehen.
1.6 Haftungsbeschränkung
Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unser Gerät hervorgerufene Schäden einzustehen haben, sofern diese durch Nichtbeachtung der Betriebsanleitung, nicht bestimmungsgemäße
Verwendung, unsachgemäße Reparatur verursacht oder bei einem Teileaus-tausch nicht Original-Teile verwendet werden und die Reparatur nicht vom Kundenservice oder dem autorisierten Fachmann durchgeführt worden sind. Dieses gilt auch für Zubehörteile.
2 Zu Ihrer Sicherheit
In diesem Kapitel erhalten Sie wichtige Warn- und Sicherheitshinweise, die Sie beim Umgang und der Nutzung des Gerätes zwingend beachten müssen.
2.1 Grundlegende Sicherheitshinweise
Beachten Sie die nachfolgenden grundlegenden Sicherheitshinweise für einen sicheren Umgang sowie eine sichere Nutzung des Gerätes:
■ Reparaturen an Geräten für Haus und Garten sind nur durch die Servicestellen durchzuführen. Ersatzteile sollten Sie bei Ihrem Fachhändler bestellen. Soweit nicht vorrätig, besorgt er diese schnellstens.
- Dieses Gerät entspricht den anerkannten Regeln der Technik sowie den einschlägigen Sicherheitsbestimmungen!
- Dieses Gerät kann von Jugendlichen ab 16 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Dieses Gerät darf bei Müdigkeit, Krankheit oder unter Einfluss von Alkohol oder anderen Drogen oder Medikamenten nicht benutzt werden.
- Das Gerät nicht unbeaufsichtigt lassen, solange es in Betrieb ist.
- Um Schäden und Gefahren durch nicht ordnungsgemäßen Gebrauch zu vermeiden, müssen Sie die Betriebsanleitung beachten und sorgfältig aufbewahren!
- Tragen Sie während des Grasschnitts geeignete Arbeitskleidung wie Sicherheitsschuhe, Schutzbrille, lange Hosen und ggf. Handschuhe. Arbeiten Sie nicht barfuß oder in leichten Sandalen.
■ Bei Weitergabe des Gerätes an andere Personen ist auch die Betriebsanleitung mit zu übergeben!
■ Verwenden Sie für das Gerät nur die GLORIA Original-Ersatz- und Zubehörteile. Verwenden Sie niemals abgenutzte, veränderte oder defekte Ersatz-/ Zubehörteile!
2.2 Sicherheitshinweise bei dem Umgang mit dem Ladegerät sowie dem Akku
GEFAHR
LEBENSGEFAHR DURCH STROM- SCHLAG!
Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie daher nachfolgende Sicherheitshinweise:
- Die Netzspannung muss mit der Spannungsangabe (V\~) auf dem Typenschild des Ladegerätes übereinstimmen!
- Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr. GLORIA und Bosch bieten Ihnen ein umfangreiches Sortiment an passenden Akkus mit unterschiedlichen Ladungen (Ah) an (siehe Kapitel 12 "Zubehör/Ersatzteile").
- Kinder sowie Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
aufweisen, dürfen das Ladegerät sowie den Akku nicht benutzen.
- Bei Beschädigung des Netzkabels des Ladegerätes darf dieses nur durch eine vom Hersteller benannte Reparaturwerkstatt ersetzt werden, um eine Gefährdung zu vermeiden!
Bitte wenden Sie sich an den Hersteller oder seinen Kundendienst.
■ Das Ladegerät nur an Wechselstrom anschließen.
GEFAHR
VERLETZUNGSGEFAHR DURCH ELEKTRISCHEN SCHLAG SOWIE BRAND- UND EXPLOSIONSGEFAHR! Damit Sie lebensgefährliche Situationen vermeiden:
- muss vor jeder Benutzung Ladegerät, Ladestecker sowie Netzstecker im ordnungsgemäßen Zustand sein.
■ dürfen die Kontakte niemals berührt werden. - muss das Ladegerät sowie der Akku vor Hitze und Feuchtigkeit geschützt werden.
■ darf weder das Ladegerät noch der Akku in Flüssigkeit getaucht werden. - darf das Gerät nur mit den zugehörigen Li-Ionen Original-Akkus betrieben werden.
■ ist das Ladegerät nur zum Laden der Li-Ionen Original-Akkus zu verwenden. - muss das Ladegerät sowie der Akku im ungeöffneten Zustand bleiben.
- darf das Ladegerät nicht auf einem brennbaren Untergrund betrieben werden.
■ dürfen während des Ladevorgangs keine leicht entflammbaren Stoffe in unmittelbarer Nähe sein. - muss der Akku vor Hitze, dauerhafter Sonneneinstrahlung und Feuer geschützt werden. Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis max. +45 °C. Legen Sie den Akku nicht auf einem Heizkörper ab.
■ dürfen die Kontakte niemals kurzgeschlossen werden. - sollte das Gerät über eine Fehlerstromschutzeinrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30 mA betrieben werden. Fragen Sie Ihren Elektroinstallateur!
VORSICHT
VERLETZUNGSGEFAHR! Setzen Sie den Akku nur ein, wenn das Gerät ausgeschaltet ist. Anschluss des Akkus an ein eingeschaltetes Gerät kann zu Unfällen führen.
VORSICHT
VERLETZUNGSGEFAHR DURCH ÄTZENDE FLÜSSIGKEITEN ODER DÄMPFE! Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch auslaufende Elektrolytlösung bzw. durch ätzende Dämpfe! Bei Haut- bzw. Augenkontakt mit der Akku-Betriebssäure sofort die betroffenen Stellen mit Wasser gut ausspülen und einen Arzt aufsuchen. Sorgen Sie für ausreichend Frischluft und suchen Sie einen Arzt auf, wenn es zu Reizungen der Atemwege, der Haut oder der Augen kommt.
2.3 Sicherheitshinweise bei der Bedienung des Gerätes
GEFAHR
LEBENSGEFAHR DURCH STROMSCHLAG!
- Halten Sie alle Netzkabel und -leitungen vom Schneidbereich fern. Netzkabel oder -leitungen könnten versehentlich vom Messer durchtrennt werden.
- Halten Sie die Grasschere nur an den isolierten Griffflächen, da das Messer in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt der Messer mit einer spannungsführenden Leitung kann metallene Teile der Grasschere unter Spannung setzen und zu einem elektrischen Schlag führen.
WARNUNG
VERBRENNUNGSGEFAHR DURCH HEISSE GERÄTETEILE!
VERLETZUNGSGEFAHR DURCH SCHARFE/SPITZE MESSER!
Teile des Gerätes können während des Gebrauchs heiß werden und zu möglichen Verbrennungen führen.
- Tragen Sie Schutzhandschuhe bei Montage- und Reinigungsarbeiten!
Teile des Grasschere sind scharfkantig und können Sie möglicherweise verletzen.
■ Schalten Sie die Grasschere nur ein, wenn Ihre Hände und Füße nicht in der Nähe von den Schneidmessern sind. Schützen Sie sich vor Verletzungen von Füßen und Händen durch die Schneidmesser. - Achten Sie beim Entfernen von eingeklemmtem Schnittgut oder bei Wartungsarbeiten an der Grasschere darauf, dass der Ein-/Aus-Schalter (E) ausgeschaltet und die Einschaltsporre aktiviert ist bzw. der Akku entfernt ist. Unerwartetes Anlaufen der Grasschere beim Beseitigen von eingeklemmtem Schnittgut oder bei Wartungsarbeiten kann zu schweren Verletzungen führen.
- Bei Transport oder Aufbewahrung der Grasschere stets den Messerschutz aufstecken. Sorgfältiger Umgang mit der Grasschere verringert die Verletzungsgefahr durch die Messer.
■ Tragen Sie Schutzhandschuhe bei Montage- und Reinigungsarbeiten!
TEMPERATURSCHUTZ!
- Ihr FINECUT18V ist mit einem Temperaturschutz für den Akku ausgestattet. Wenn das Gerät über einen längeren Zeitraum ständig im oberen Belastungsbereich oder bei hohen Umgebungstemperaturen eingesetzt wird, können die Batteriezellen überhitzen. Oberhalb von 60 °C ist eine Entladung nicht mehr möglich. In diesem Fall schaltet das Gerät automatisch ab (alle 4 Anzeigen blinken, siehe auch Kapitel 8.2.2). Vor dem erneuten Einschalten lassen Sie den Akku (D) abkühlen.
NIEDERSPANNUNGSABSCHALTUNG!
- Ihr FINECUT 18V ist mit einer Niederspannungsabschaltung für den Akku ausgestattet. Diese Funktion schaltet das Gerät automatisch ab, wenn die Spannung unter einem vorgegebenen Wert abfällt (1 Anzeige blinkt, siehe auch Kapitel 8.2.2). In diesem Fall laden Sie den Akku (D) wieder auf, oder setzen einen aufgeladenen Akku in das Gerät ein.
Beachten Sie die nachfolgenden Sicherheitsvorkehrungen, um Verletzungen und Sachschäden durch Missbrauch und unsicheren Umgang mit dem Produkt zu vermeiden. Ein Missbrauch kann VERLETZUNGEN zur Folge haben.
WARNUNG
VERLETZUNGSGEFAHR BEI DER BEDIENUNG!
■ Verwenden Sie das Gerät bestimmungsgemäß!
■ Vor jeder Inbetriebnahme das Gerät auf einwandfreien Zustand kontrollieren, es darf nicht in Betrieb genommen werden, wenn:
- die Sicherheitsvorrichtung (Einschalttaster) beschädigt oder abgenutzt sind.
- das Gerät sichtbare Schäden aufweist.
- das Gerät einmal heruntergefallen sein sollte.
Setzen Sie niemals Sicherheitsvorrichtungen außer Kraft.
■ Benutzen Sie das Gerät nur bei Tageslicht oder mit ausreichender künstlicher Beleuchtung.
■ Benutzen Sie das Gerät niemals bei Regen.
■ Benutzen Sie das Gerät niemals, wenn Personen, besonders Kinder oder Tiere, in der Nähe sind!
- Gehen Sie die Rasenfläche, die Sie bearbeiten wollen vorher ab, um Schäden am Gerät oder an Lebewesen/Gegenständen zu vermeiden. Stromleitungen, Steine, Holzstücke, Drähte oder ähnliches sowie andere Fremdkörper sind zu entfernen. Gegenstände, die die Grasschere erfasst, können durchtrennt werden. Halten Sie Dritte aus dem Gefahrenbereich fern. Um Verletzungen zu vermeiden, achten Sie auf die Sicherheit im Arbeitsbereich.
■ Achten Sie darauf, dass die Lüftungsschlitze frei von Schmutz sind.
VORSICHT
VERLETZUNGSGEFAHR DURCH OSZIL- LIERENDE MESSER!
■ Starten Sie das Gerät niemals im gekippten Zustand!
- Hände und Füße niemals in die Nähe der Messer bringen! Achten Sie auf ausreichenden Abstand der Hände und Füße zu dem Messer. Messer läuft nach.
- Heben Sie oder tragen Sie niemals das Gerät mit laufendem Motor! Wenn Sie das Gerät zur Arbeitsfläche hin- und wieder wegtransportieren bzw. das Gerät ankippen müssen, stellen Sie den Motor ab und ziehen Sie den Akku. Wenn Sie das Gerät zur Arbeitsfläche hin- und wieder wegtransportieren bzw. das Gerät ankippen müssen, stellen Sie den Motor ab und schieben Sie den Messerschutz (K) auf.
VORSICHT
VERLETZUNGSGEFAHR DURCH UMHERFLIEGENDE TEILE!
■ Starten oder betätigen Sie das Gerät nicht, wenn sich Dritte im Gefahrenbereich aufhalten.
■ Starten oder betätigen Sie das Gerät wie in der Betriebsanleitung beschrieben.
■ Der Einschalttaster darf niemals fixiert bzw. kurzgeschlossen werden.
■ Benutzen Sie das Gerät niemals bei Regen.
■ Benutzen Sie das Gerät niemals wenn Personen, besonders Kinder oder Tiere, in der Nähe sind!
■ Achten Sie beim Arbeiten immer auf sicheren und festen Stand.
■ Führen Sie das Gerät nur im Schritttempo.
VORSICHT
VERLETZUNGSGEFAHR DURCH UNBEABSICHTIGTES EINSCHALTEN!
Unbeabsichtigtes Einschalten kann zu Verletzungen führen. Um dies zu vermeiden, entnehmen Sie den Akku, wenn:
- Sie das Gerät unbeaufsichtigt stehen lassen.
- Sie das Gerät warten, prüfen oder reinigen.
- das Gerät Betriebsstörungen aufweist.
3 Bevor das Gerät benutzt werden kann
In diesem Kapitel erhalten Sie Informationen über den Anlieferungszustand.
3.1 Anlieferungszustand
Das Gerät wird standardmäßig wie folgt ausgeliefert:
■ FINECUT 18V Gerät
■ Verbindungsrohr
■ Handgriff mit Ein-/Aus-Sicherheitstaster und Akkuaufname
■ 18,0 V Akku mit Ladegerät (nur bei Artikel 001300.0000)
■ 1 x Innensechskantschlüssel (3mm)
■ 1 x Betriebsanleitung und Produktinformationen
Etwaige Zubehörteile liegen einzeln verpackt bei.
3.2 Geräteelemente
A Ergonomischer Handgriff
B Einschaltsperre
C Ladezustandsanzeige
D* Akku: 18,0 V / 4,0 Ah (NICHT in Artikel 001301.0000 enthalten)
E Ein-/Aus-Sicherheitstaster
F Verschraubung Rohr oben
F1 Steckkontakte oben
G Verbindungsrohr
H Verschraubung Rohr unten
H1 Steckkontakte unten
I Winkelverstellung
J Messersatz bestehend aus Untermesser mit 2 montierten Obermessern)
K Messerschutz
L Montagebohrungen Räder für Höhenverstellung
M* Ladegerät (NICHT in Artikel 001301.0000 enthalten)
4 Technische Daten
FINECUT 18V
| Gerät – Artikelnummer(n): | 001301.0000 |
| Set inkl. Akku und Ladegerät – Artikelnummer(n): | 001300.0000 |
| Akku | |
| Typ: | Lithium-Ionen |
| Nennspannung: | 18,0 V |
| Nennkapazität: | 2,5 Ah |
| Ladestation (Al 1810 CV) | |
| Eingangsspannung: | 220-240 V~ / 50/60 Hz |
| Ausgangsspannung: | 14,4-18,0 V / DC / 1,0 A |
| Ladezeit Akku: | 154 Min. |
| Laufzeit Akku 2,5AH / 4,0AH: | 60 Min. / 95 Min. |
| Zul. Ladetemperaturbereich: | 0 – + 45 °C |
| Schutzklasse: | II |
| FINECUT 18V | |
| Schnittbreite: | 250 mm |
| Höhenverstellung: | 30 / 40 / 50 mm |
| Hubzahl, max: | 1.100 Hübe/min |
| Gerätegewicht (ohne Akku): | ca. 2,7 kg |
5 Auspacken
Abbildungen 1a - 1b
1a - 1b Ihr FINECUT 18V wird teilmontiert geliefert. Lose beigelegte Teile müssen entsprechend montiert werden.
6 Montage der Grasschere
Abbildungen 2 - 7
WARNUNG
VERLETZUNGSGEFAHR DURCH SCHARFE/SPITZE MESSER!
Teile des Grasschere sind scharfkan-tig und können Sie möglicherweise verletzen.
■ Tragen Sie Schutzhandschuhe bei Montage- und Reinigungsarbeiten!
■ Nicht in die Messerklingen greifen!
■ Montage nur mit Messerschutz (K)!
■ Schieben Sie den Messerschutz (K) auf die Messer (J)!
6.1 Montage Verbindungsrohr
Abbildungen 2 - 5
Nach der Entnahme aus der Verpackung, fügen Sie das Verbindungsrohr (G) mit dem Gerät zusammen. Achten Sie beim Zusammenfügen darauf, dass die Fixiernase wie abgebildet in der Nut sitzt und die Kontakte (H1) dabei gesteckt werden. Nur so ist die Verbindung sowohl mechanisch als auch elektrisch richtig montiert.
3 Ziehen Sie nun die untere Verschraubung handfest an.
4 Fügen Sie nun das Verbindungsrohr (G) mit dem Griff zusammen. Achten Sie beim Zusammenfügen darauf, dass die Fixiernase wie abgebildet in der Nut sitzt und die Kontakte (F1) dabei gesteckt werden. Nur so ist die Verbindung sowohl mechanisch als auch elektrisch richtig montiert.
5 Ziehen Sie nun die obere Verschraubung handfest an.
6.2 Höhenverstellung
- Ihr FINECUT 18V wird mit fertig montierten Rädern geliefert. Die werksseitig eingestellte Schnitthöhe ist 3 cm. Sie haben aber die Möglichkeit die Schnitthöhenverstellung auf 4 cm bzw. 5 cm zu ändern, gehen Sie wie folgt vor:
Abbildungen 6 - 7
6 - 7 Demontieren Sie mit dem beiliegenden Innensechskantschlüssel (3mm) beide Räder von den Radaufnahmen und montieren Sie diese anschließend in eine der 2 anderen Radaufnahmen. Achten Sie darauf das beide Räder gleich hoch montiert sind. Die jeweiligen Schnitthöhen sind an den Aufnahmen gekennzeichnet.
VORSICHT
VERLETZUNGSGEFAHR DURCH MONTAGEFEHLER!
Achten Sie darauf, dass alle Teile und Schrauben fest angezogen sind, damit sich das Gerät in einem sicheren Betriebszustand befindet. Das Gerät erst nach vollständiger Montage starten!
7 Vor der ersten Inbetriebnahme
WARNUNG
BEACHTEN SIE VOR DER INBETRIEBNAHME KAPITEL 2 "ZU IHRER SICHERHEIT". Beachten Sie daher nachfolgende Sicherheitshinweise:
- Die Netzspannung muss mit der Spannungsangabe (V\~) auf dem Typenschild des Ladegerätes übereinstimmen.
■ Benutzen Sie ausschließlich das mitgelieferte Ladegerät mit dem zugehörigen Li-Ionen Original-Akku (nur bei Artikel 001300.0000).
Das Ladegerät darf nur in trockenen Räumen betrieben werden.
HINWEIS!
■ Der Akku (D) ist teilgeladen. Laden Sie den Akku vor dem ersten Gebrauch vollständig auf. Beachten Sie dabei, dass der Ladevorgang bei Zimmertemperatur durchgeführt wird. Nur so wird eine hohe Akku-Lebensdauer erreicht.
■ Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur Li-lonen Original-Akkus, die Sie über den Hersteller Kundenservice beziehen können.
■ Ladegerät und Akku können sich beim Laden erwärmen. Dies ist normal und deutet nicht auf einen technischen Defekt hin.
- Der Lithium-Ionen Akku kann zu jedem Zeitpunkt geladen werden, unabhängig vom Ladezustand. Eine vorzeitige Unterbrechung des Ladevorgangs schadet dem Akku nicht. Eine Schutzschaltung im FineCut 18V verhindert, dass der Akku tiefenentladen wird.
- Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.
- Drücken Sie nach dem automatischen Abschalten des FineCut 18V nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Beachten Sie die Hinweise zur Entsorgung des Akkus.
7.1 Ladevorgang
Abbildungen 8 - 9
Entnehmen Sie den Akku (D) aus der Verpackung (nur bei Artikel 001300.0000).
8 Der Ladevorgang beginnt, sobald das Ladegerät (M) in den Akku (D) eingesetzt wird und der Netzstecker des Ladegerätes in die Steckdose gesteckt wird.
Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.
Anzeigezustände:
Der Ladevorgang wird durch Blin- r Akku-Ladeanzeige signalisiert.
Das Dauerlicht der Akku-Ladeanignalisiert, dass der Akku vollstängeladen ist oder dass die Tempera-
tur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen. Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.
9 Ziehen Sie nach erfolgtem Ladevorgang zuerst den Stecker des Ladegerätes aus der Steckdose. Ziehen Sie anschließend den Akku aus dem Ladegerät.
8 Anwendung & Inbetriebnahme
Abbildungen 10 - 15
BEACHTEN SIE VOR DER INBETRIEBNAHME KAPITEL 2 "ZU IHRER SICHERHEIT".
8.1 Akku einsetzen
ACHTUNG
10 Vergewissern Sie sich, dass beim Einsetzen des Akkus die Kontakte am Gerät und am Akku trocken sind. Schieben Sie den geladenen Akku wie abgebildet in das Gerät bis dieser mit einem "klick" spürbar einrastet.
■ Vergewissern Sie sich, dass die zu schneidende Fläche frei von Gegenständen wie z. B. Steine, Schrauben etc. ist, die hochgeschleudert werden könnten.
8.2 Anwendung
ACHTUNG
Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen! Beachten Sie daher den nachfolgenden Sicherheitshinweis:
- Achten Sie darauf, daß Sie beim Arbeiten an der Rasenkante die Randsteinkante nicht beschädigt wird (z. B. beim Verkanten oder Kippen des Gerätes) bzw. die Randsteinkante die Messer beschädigen oder verbiegen.
■ Die Messerklingen sind für den Grasschnitt präzise eingestellt. Das Schneiden von Ästen und Sträuchern führt zum Verlust der Vorspannung und somit zur Verschlechterung des Grasschnitts.
■ Gehen Sie die Rasenfläche, die Sie bearbeiten wollen vorher ab, um Schäden am Gerät oder an Lebewesen/Gegenständen zu vermeiden. Stromleitungen, Steine, Holzstücke, Drähte oder ähnliches sowie andere Fremdkörper sind zu entfernen. Gegenstände, die die Grasschere erfassen, können durchtrennt werden.
HINWEIS!
11 Entfernen Sie den Messerschutz (K).
12 Reinigen Sie die Grasschere vor jeder Benutzung. Ölen Sie die Messer vor bzw. nach dem Gebrauch mit Maschinenöl oder Sprühschmieröl.
■ Mähen Sie vor dem Einsatz der Grasschere den Rasen mit dem Rasenmäher / Rasenroboter.
■ Stellen Sie die Schnitthöhe (3/4/5 cm), wie in Kapitel 6.2 beschrieben, ein.
■ Setzen Sie den FINECUT18V auf den Rasen und schalten Sie das Gerät ein.
13 Bewegen Sie nun das Gerät langsam auf dem Rasen nach vorne. Üben Sie hierbei keinen Druck auf das Gerät aus. Zu langes Verweilen der Grasschere auf einer Stelle kann die Grasnarbe beschädigen.
HINWEIS!
Legt sich zu viel geschnittenes Gras auf die Messer, Gerät ausschalten, leicht anheben und Gras abschütteln.
ACHTUNG
Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen! Beachten Sie daher den nachfolgenden Sicherheitshinweis:
- Wenn Sie um Bordsteine, Zäune, oder Bäume herum schneiden, achten Sie darauf, dass die Messer nicht mit Ihnen in Berührung kommt.
12 Ölen Sie die Messer mind. 1 x pro Stunde (Maschinenöl oder Sprühschmieröl).
8.2.1 Winkelverstellung
Ihr FINECUT18V ist mit einer Winkelverstellung (I) ausgestattet welches Ihnen erlaubt, auch an schwer zugänglichen Bereichen Rasenpflege zu betreiben. Um den Winkel des Rohres zu verstellen, gehen Sie wie folgt vor:
VORSICHT
VERLETZUNGSGEFAHR DURCH OSZILLIERENDE MESSER!
■ Schalten Sie Ihr Gerät aus wenn Sie den Winkel verstellen!
Abbildungen 14 - 15
14 - 15 Drücken Sie gleichzeitig beide Tasten für die Winkelverstellung (I) um das Rohr zu verstellen. Die Winkelverstellung (I) ist in 9 Stufen einstellbar. Bei flacher Einstellung ist daher das Arbeiten unter Hindernissen möglich.
8.2.2 Statusanzeige Akku
Das Gerät ist mit einer Ladezustandsanzeige (C) ausgestattet, die den Ladezustand des Akkus anzeigt. Die Anzeigen leuchten nur bei eingeschaltetem Gerät.
Akkuleistung (grüne LED'S):
Niederspannungsabschaltung:
HINWEIS!
Die Ladezustandsanzeige (grüne LED'S) kann im seltenen Fall nach Entnahme des Akkus und anschließendem Wiedereinsetzen des Akkus eine höhere Leistung anzeigen als vor der Entnahme. Grund hierfür ist, dass die letzte Akkuleistung während des Betriebs im Gerät gespeichert wird. Nach dem Herausnehmen und dem Wiedereinsetzen des Akkus in das Gerät wird die Akkuleistung neu gemessen, dadurch kann eine höhere Leistung angezeigt werden.
8.2.3 Akku-Betriebszeit
Die Akku-Betriebszeit ist im wesentlichen abhängig von der Belastung des Gerätes und kann zu kürzeren Akku-Betriebszeiten führen. Ein weiterer Faktor ist zu häufiges Ein- / bzw. Ausschalten während des Schneidvorgangs, dies kann die Akku-Betriebszeit ebenfalls reduzieren. Gehen Sie beim Umgang des Akkus bzw. des Gerätes so um, wie in den Hinweisen beschrieben.
9 Wartung & Reinigung
Abbildungen 16 - 26
WARNUNG
VERLETZUNGSGEFAHR DURCH UNBEABSICHTIGTES EINSCHALTEN SOWIE DURCH
SCHARFE/SPITZE MESSER!
Teile des Grasschere sind scharfkantig und können Sie möglicherweise verletzen.
■ Schalten Sie das Gerät aus und entnehmen Sie den Akku.
■ Tragen Sie Schutzhandschuhe bei der Wartung & Reinigung!
■ Schieben Sie den Messerschutz (K) auf die Messer (J).
VORSICHT
VERBRENNUNGSGEFAHR DURCH HEISSE GERÄTETEILE!
Bei der Montage oder Umbauarbeiten können die Antriebsteile des Gerätes oder Komponenten noch sehr heiß sein und zu möglichen Verbrennungen führen. Beachten Sie daher den nachfolgenden Sicherheitshinweis:
■ Tragen Sie Schutzhandschuhe bei der Wartung & Reinigung!
9.1 Wechseln der Messer
WARNUNG
VERLETZUNGSGEFAHR DURCH SCHARFE/SPITZE MESSER- SCHNEIDEN!
■ Montage nur mit Messerschutz (K)!
HINWEIS!
Benötigtes Werkzeug:
Kreuzschlitzschraubendreher
16 Lösen und entfernen Sie die 7 gekennzeichneten Schrauben der Bodenabdeckung auf der Unterseite des Gerätes.
17 Heben Sie die Bodenabdeckung vom Gerät ab und entfernen Sie diese.
18 Um anschließend den Messersatz zu entfernen, lösen und entfernen Sie die verbleibende, gekennzeichnete Schraube.
19 Heben Sie den Messersatz vom Gerät ab und entfernen Sie diesen.
20 Reinigen Sie ggf. Verschmutzungen im Gehäuse sowie die beiden Abdichtungen mit einer Bürste.
21 Bevor Sie den neuen Messersatz einsetzen, vergewissern Sie sich das die Markierungen auf den beiden großen Zahn-rädern mit den Markierungen auf dem Gehäuse übereinstimmen. Die beiden Exzenter müssen dabei wie abgebildet stehen.
22 Überprüfen Sie vor dem Einsetzen des neuen Messersatz die korrekte Position der Obermesser. Die Obermesser müssen dabei wie abgebildet mittig und gerade nach vorne zeigend positioniert sein. Ggf. die Exzenter der Obermesser entsprechend der Abbildung ausrichten. (✓ = richtig / ✗ = falsch).
23 Setzen Sie nun den neuen Messersatz auf. Als Positionierhilfe dient der mittlere große Zapfen sowie die 3 gekennzeichneten Achsen der Zahnräder die in den Bohrungen des Messersatzes sitzen müssen.
24 Fixieren Sie den Messersatz, indem Sie diesen an der gekennzeichneten Stelle verschrauben.
25 Setzen Sie die Bodenabdeckung wie abgebildet auf das Gerät.
26 Verschrauben Sie anschließend die Bodenabdeckung mit den 7 gekennzeichneten Schrauben.
- Ölen Sie das neue Messer vor dem Gebrauch mit Maschinenöl oder Sprühschmieröl.
Der Wechsel des Messersatzes ist damit abgeschlossen.
9.2 Reinigung
ACHTUNG
Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen. Beachten Sie daher die nachfolgenden Sicherheitshinweise:
■ Entnehmen Sie vor jeder Reinigung den Akku.
- Das Gerät nicht in Wasser tauchen oder mit Wasser abspritzen bzw. reinigen. Das Gerät muss vor Nässe geschützt werden.
■ Reinigen Sie das Gerät von außen mit einem feuchten Tuch oder einer weichen Bürste. Verwenden Sie keine scharfen oder scheuernden Putzmittel.
- Bei stärkerer Verschmutzung der Grasschere, demontieren Sie diese zur gründlichen Reinigung. Reinigen Sie das Schneidwerk, das Gehäuse sowie die beiden Abdichtungen mit einer Bürste und ölen Sie anschließend die Messer (J).
■ Reparaturen nur durch GLORIA Servicestationen durchführen lassen.
■ Bei Reparaturen nur Original GLORIA Ersatzteile verwenden https://shop.gloria-garten.com/de/
10 Außerbetriebnahme & Lagerung
10.1 Außerbetriebnahme
Gerät außer Betrieb nehmen, indem Sie den Ein-/Aus-Schalter (E) im Handgriff loslassen.
10.1.1 Entnahme des Akkus
Abbildung 27
ACHTUNG
Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen. Beachten Sie daher den nachfolgenden Sicherheitshinweis:
27 Um eine Entladung des Akkus zu vermeiden, trennen Sie bei längerem Nichtgebrauch den Akku vom Gerät.
10.2 Lagerung
Abbildungen 28-29
! VORSICHT
Beim Umgang mit dem Gerät können Gefahren auftreten die Sie möglicherweise verletzten. Bewahren Sie daher das Gerät unzugänglich von Kindern auf.
■ Gerät von Verschmutzung und Fremdkörpern befreien.
28 Schieben Sie den Messerschutz (K) auf die Messer (J).
29 Gerät hängend, trocken und frostsicher lagern.
10.2.1 Akku und Ladegerät richtig lagern
Beachten Sie unbedingt auch die "Sicherheitshinweise bei dem Umgang mit dem Ladegerät sowie dem Akku" im Kapitel "Wichtige Sicherheitshinweise".
ACHTUNG
Durch unsachgemäßenGebrauch des Gerätes können Sachschäden entstehen. Ein leerer Akku sollte nicht ungeladen gelagert werden. Die Selbstentladung ist zwar gering, jedoch kann bei längerer Lagerung ein leerer Akku zerstört werden. Beachten Sie daher folgende Hinweise bei längerem Nichtgebrauch (z. B. in den Wintermonaten):
■ lagern Sie den Akku bei einem Ladezustand von ca. 40 - 60 %.
- lagern Sie den Akku an einem trockenen, hochgelegenen, verschlossenen, frostfreien Ort bei einer Temperatur zwischen 0 °C und +45 °C. Bei einer Lagertemperatur von +15 °C ist die Selbstentladung und die chemische Alterung am geringsten. Vermeiden Sie direkte Sonneneinstrahlung.
- wird der Akku länger als 6 Monate nicht benutzt, überprüfen Sie den Ladezustand im Ladegerät mit Hilfe der Statusanzeige. Ggf. laden Sie den Akku auf ca. 40 - 60 % Kapazität nach.
11 Probleme mit dem Gerät
11.1 Beseitigung von Betriebsstörungen am FINECUT 18V sowie am Ladegerät Al 1810 CV
Störungen treten meistens nur dann auf, wenn das Gerät nicht richtig behandelt bzw. nicht gewartet wurde. Die nachfolgende Tabelle enthält die am häufigsten vorkommenden Störungen und deren Beseitigung. Bei weiteren Störungen ist die nächste vom Hersteller autorisierte Servicestelle oder der autorisierte Fachhändler aufzusuchen.
| Störung | Ursache | Beseitigung |
| Gerät läuft nicht an | Akku nicht korrekteingesetztAkkuleistung zu schwachAkku defektAkku überhitzt, Statusanzeige-Akku leuchtet rot | Akku soweit in die Halterung einschieben bis dieser einrastetAkku aufladenAkku defekt oder am Ende seiner Lebensdauer. Akku ersetzen!Akku abkühlen lassen |
| Statusanzeige Akku; 4 Anzeigen blinken | Temperaturschutz | Gerät und Akku für ca. 5 Min.abkühlen lassen und dabei nicht verwenden |
| Statusanzeige Akku; 1 Anzeige blinkt | Niederspannungsabschaltung | Akku laden |
| Akku-Ladeanzeige leuchtet dauerhaft, kein Ladevorgang möglich | Akku nicht korrekt eingesetztAkkukontakte verschmutztAkku defekt | Akku korrekt auf Ladegerät aufsetzenAkkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzenAkku ersetzen |
| Akku-Ladeanzeige leuchtet nicht | Netzstecker des Ladegerätes nicht (richtig) eingestecktSteckdose, Netzkabel oder Ladegerät defekt | Netzstecker (vollständig) in die Steck-dose einsteckenNetzspannung überprüfen, Ladegerät ggf. von einer autorisierten Kundendienststelle für GLORIA-Elektrowerkzeuge überprüfen lassen |
| Schneidwerk blockiertSchneidwerk schwergängig | Schneidwerk durch Schnittgut, Äste oder Fremdkörper blockiertSchneidwerk hat nicht genügend Schmierung | Messer am Schneidwerk reinigen und gängig machenSchneidwerk ölen |
| Rasenschnitt zu lang / zu kurz | Falsche Höheneinstellung | Räder in der Höhe verstellen |
12 Zubehör / Ersatzteile
– Art.-Nr. 729101.0000 Lithium-Ionen Akku 2,5Ah (BOSCH PBA 18V 2.5Ah W-B)
– Art.-Nr. 729102.0000 Lithium-Ionen Akku 4,0Ah (BOSCH PBA 18V 4.0Ah W-C)
– Art.-Nr. 729250.0000 Ersatzmesser FineCut 18V
Weitere Akkus der Firma BOSCH
- BOSCH AKKU POWER FOR ALL 18V 1,5Ah, Typ: PBA 18V 1,5Ah W-A
- BOSCH AKKU POWER FOR ALL 18V 2,0Ah, Typ: PBA 18V 2,0Ah W-A
- BOSCH AKKU POWER FOR ALL 18V 3,0Ah, Typ: PBA 18V 3,0Ah W-B
- BOSCH AKKU POWER FOR ALL 18V 5,0Ah, Typ: PBA 18V 5,0Ah W-C
- BOSCH AKKU POWER FOR ALL 18V 6,0Ah, Typ: PBA 18V 6,0Ah W-C
Weiteres Zubehör finden Sie unter
www.gloriagarten.de
sowie in unserem Shop
https://shop.gloria-garten.com/de/
13 Umweltschutz
13.1 Geräteentsorgung
- Dieses Symbol auf dem Produkt, der Betriebsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf.
- Entsorgen Sie Elektrogeräte nicht über den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestel-
le überlassen werden, die eine Beseitigung im Sinne des nationalen Kreislaufwirtschafts- und Abfallgesetzes durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
■ Der Lithium-Ionen-Akku muss gesondert vom Rest des Gerätes entsorgt werden.
HINWEIS!
- Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
13.2 Akkuentsorgung
Als Verbraucher sind Sie gesetzlich dazu verpflichtet, gebrauchte Batterien und Akkus als Sondermüll zu entsorgen.
VORSICHT
VERLETZUNGSGEFAHR DURCH DEFEK-TEN, AUSGELAUFENEN AKKU!
Der verwendete Akku enthält Substanzen, die durch Hautkontakt oder Einatmen Verletzungen verursachen können. Sollte sich ein ausgelaufener Akku in Ihrem Gerät befinden, dürfen Sie diesen nur mit Gummihandschuhen aus dem Gerät nehmen und in einem geschlossenen Behälter der ordnungsgemäßen Entsorgung zuführen.
- Gemäß der europäischen Richtlinie 2013/56/EU müssen defekte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.
Für die Entsorgung bestehen folgende Möglichkeiten:
- durch den Fachhandel
– eine durch das GRS-Zeichen gekenn- zeichnete Rücknahmestation
– durch die von den Gemeinden dafür vorgesehenen Sondermüll-Container
Weitere Entsorgungshinweise erhalten Sie von Ihrer Gemeinde oder Stadtverwaltung.
13.3 Akku-Transport
■ Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch
den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Luft-transport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Beachten Sie hierzu unbedingt die Hinweise unter: www.gloriagarten.de/returns
13.4 Entsorgung der Verpackung
■ Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungs- technischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.
■ Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.
14 Gewährleistung & Garantie
GLORIA gewährt in Ihnen 24 Monate Garantie im Rahmen der Garantiebedingungen (www.gloriagarten.de). Ihre gesetzlichen Gewährleistungsansprüche gegenüber Ihrem Verkäufer werden dadurch nicht berührt.
Technische Änderungen vorbehalten!
TABLE OF CONTENTS
TEMPERATUURBEVEILIGING
4 Technische gegevens
FINECUT 18V
Set - Artikelnummer(s): 001301.0000
Set incl. Accu en oplaadstation - Artikelnummer(s): 001300.0000
Accu
Type:
Nominale spanning: 18,0 V
Nominale capaciteit: 2,5 Ah
Oplaadstation AL 1810 CV)
Ingangsspanning: 220-240 V\~ / 50/60 Hz
Uitgangsspanning: 14,4-18 V / DC / 1,0 A
Beschermingsklasse: II
FINECUT 18V
Snijbreedte: 250 mm
Hoogteverstelling: 30/40/50 mm
- Art.-Nr. 729101.0000 litiumjonbatteri 2,5Ah (BOSCH PBA 18V 2.5Ah W-B)
- Art.-Nr. 729102.0000 litiumjonbatteri 4,0Ah (BOSCH PBA 18V 4.0Ah W-C)
– Art.-Nr. 729250.0000 Reservkniv FineCut 18V
Geräte für Haus und Garten
GLORIA Haus- und Gartengeräte GmbH
Därmannsbusch 7
58456 Witten • GERMANY
Tel.: ++49 (0) 2302-700 0
Fax: ++49 (0) 2302-700 46
PAP
IT: Raccolta Carta
SERVICE-HOTLINE
📞 +49 (0) 2302 / 700-392
e-mail: service@gloria-garten.com
Internet: www.gloriagarten.de
