| Vrsta izdelka | Akumulatorska obrezovalnik robov (škarje za travo) |
| Znamka | GLORIA |
| Model | FINECUT 18V |
| Številke artikla | 001300.0000 (z baterijo/polnilnikom) / 001301.0000 (brez baterije/polnilnika) |
| Baterija | Litij-ionska, 18,0 V, kapaciteta 2,5 Ah (možnost 4,0 Ah) |
| Polnilnik | Vhod 220-240 V~ 50/60 Hz, izhod 14,4-18,0 V DC / 1,0 A, čas polnjenja 154 min |
| Avtonomija | 60 min (baterija 2,5 Ah) / 95 min (baterija 4,0 Ah) |
| Širina reza | 250 mm |
| Višina reza | 30 / 40 / 50 mm (nastavljivo s kolesi) |
| Največje število gibov | 1100 gibov/min |
| Teža naprave | pribl. 2,7 kg |
| Nastavitev kota | Da, 9 položajev |
| Prikaz stanja baterije | Zelene LED (3 stopnje + rdeča za temperaturo/nizko napetost) |
| Varnostne naprave | Varovalo pred nenamernim vklopom, zaščitni pokrov za rezila, zaščita pred pregrevanjem, izklop ob nizki napetosti |
| Čiščenje | Vlažna krpa ali mehka krtača, ne potapljajte |
| Vzdrževanje rezil | Namažite pred in po uporabi (strojno olje ali mazalni sprej), zamenjajte, če so obrabljena |
| Glavni nadomestni deli | Set rezil (ref. 729250.0000), bateriji (2,5 Ah: 729101.0000; 4,0 Ah: 729102.0000), polnilnik |
| Garancija proizvajalca | 24 mesecev (pod pogoji, glej www.gloriagarten.de) |
| Dovoljena temperatura polnjenja | 0 °C do +45 °C |
| Razred zaščite (polnilnik) | II |
Pogosto zastavljena vprašanja - FINECUT GLORIA
Vprašanja uporabnikov o FINECUT GLORIA
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Kosači robov v formatu PDF brezplačno! Poiščite svoja navodila FINECUT - GLORIA in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. FINECUT znamke GLORIA.

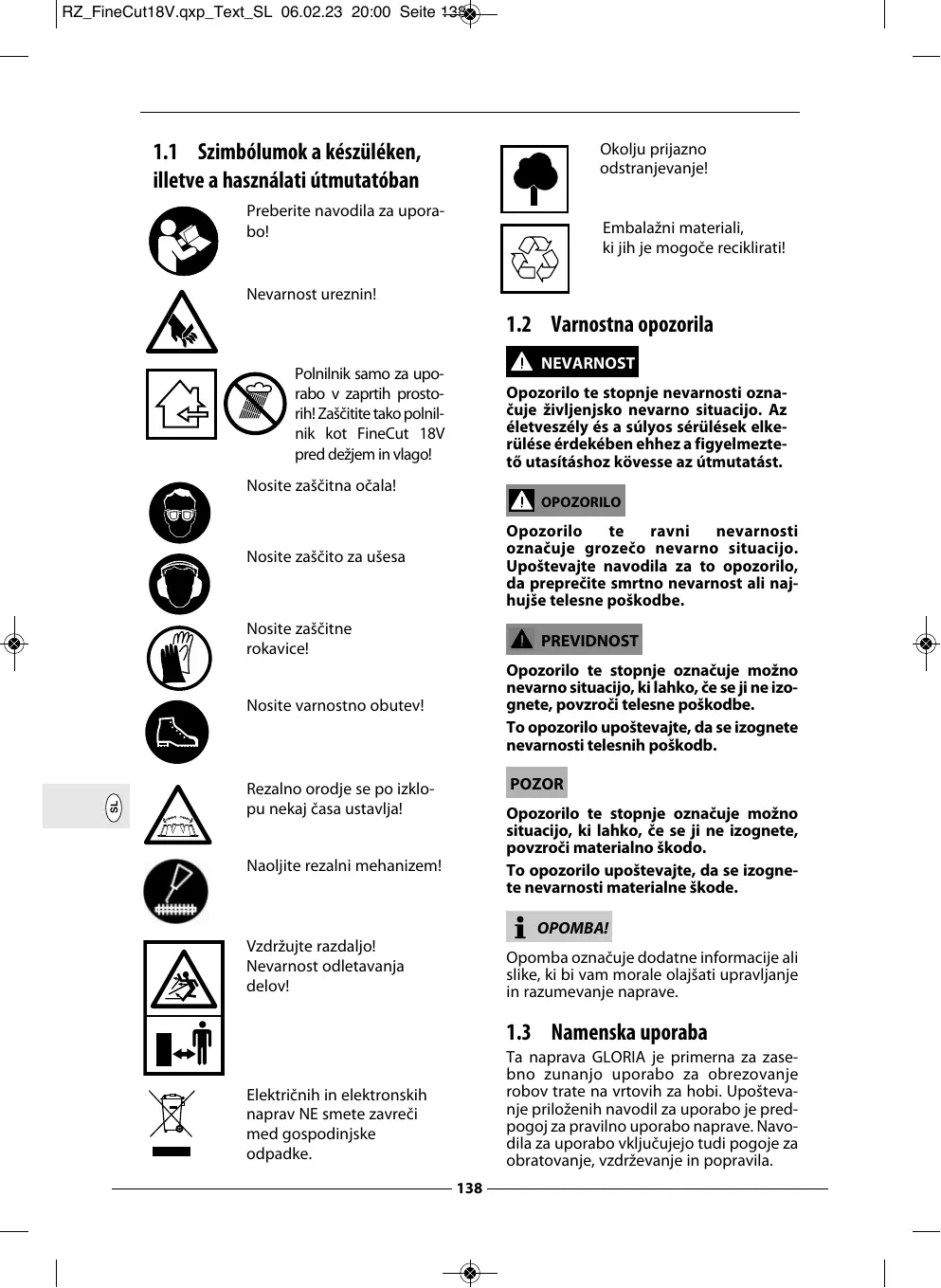

NAVODILA ZA UPORABO FINECUT GLORIA
Prevod nemških izvirnih navodil
Navodila za uporabo morajo v celoti prebrati vse naprave, ki so zadolžene za upravljanje/uporabo/vzdrževanje naprave.
Shranite navodila za uporabo in jih posredujte naslednjemu lastniku! Vsa opozorila so vedno namenjena tudi za vašo osebno varnost!
Polnilnik samo za uporabo v zaprtih prostorih! Zaščitite tako polnilnik kot FineCut 18V pred dežjem in vlago!
Nosite zaščitna očala!
Nosite zaščito za ušesa
Nosite zaščitne rokavice!
Nosite varnostno obutev!
Rezalno orodje se po izklo- pu nekaj časa ustavlja!
Naoljite rezalni mehanizem!
Vzdržujte razdaljo! Nevarnost odletavanja delov!
Električnih in elektronskih naprav NE smete zavreči med gospodinjske odpadke.
Okolju prijazno odstranjevanje!
Embalažni materiali, ki jih je mogoče reciklirati!
1.2 Varnostna opozorila
NEVARNOST
Opozorilo te ravni nevarnosti označuje grozečo nevarno situacijo. Upoštevajte navodila za to opozorilo, da preprečite smrtno nevarnost ali najhujše telesne poškodbe.
PREVIDNOST
Opozorilo te stopnje označuje možno nevarno situacijo, ki lahko, će se ji ne izognete, povzroči telesne poškodbe.
To opozorilo upoštevajte, da se izognete nevarnosti telesnih poškodb.
POZOR
Opozorilo te stopnje označuje možno situacijo, ki lahko, če se ji ne izognete, povzroči materialno škodo.
To opozorilo upoštevajte, da se izogne- te nevarnosti materialne škode.
i OPOMBA!
Opomba označuje dodatne informacije ali slike, ki bi vam morale olajšati upravljanje in razumevanje naprave.
1.3 Namenska uporaba
Ta naprava GLORIA je primerna za zasebno zunanjo uporabo za obrezovanje robov trate na vrtovih za hobi. Upoštevanje priloženih navodil za uporabo je predpogoj za pravilno uporabo naprave. Navodila za uporabo vključujejo tudi pogoje za obratovanje, vzdrževanje in popravila.
PREVIDNOST
NEVARNOST ZARADI NENAMENSKE UPORABE!
Naprava lahko v primeru nenamenske uporabe povzroči nevarnosti. Zato upoštevajte naslednja varnostna navodila:
■ Napravo uporabljajte izključno namensko.
- Upoštevajte vsa navodila in informacije v navodilih za uporabo.
1.4 Razumno predvidljiva napačna uporaba
Škarje za travo niso primerne za druge vrste uporabe, ki niso navedene kot primerna področja uporabe. Rezanje drugih materialov razen trave je prepovedano. Naprave ne uporabljajte v mokrem vremenu, dežju ali v/pod vodo. Samovoljne predelave naprave ali nenamenska uporaba izključujejo odgovornost proizvajalca za tako nastalo škodo.
1.5 Preostale nevarnosti
Te škarje za travo ustrezajo priznanim pravilom tehnike in zadevnim varnostnim predpisom! Kljub temu lahko pri uporabi škarij za travo pride do nevarnosti:
1.6 Omejitev odgovornosti
Izrecno opozarjamo, da po zakonu o odgovornosti za izdelke ne odgovarjamo za škodo, ki bi nastala zaradi naše naprave, će je ta škoda nastala zaradi nestrokovnega popravila ali menjave delov, pri kateri niso bili uporabljeni originalni deli GLORIA, in će popravila ni opravila služba za pomoč strankam ali pooblaščen strokovnjak. Enako velja za dodatno opremo.
2 Za vašo varnost
V tem poglavju so navedena pomembna opozorila in varnostna navodila, ki jih morate obvezno upoštevati pri delu z in uporabi naprave.
2.1 Osnovna varnostna navodila
Za varno uporabo in ravnanje z napravo upoštevajte naslednja osnovna varnostna navodila:
- Popravila na napravah za hišo in vrt naj opravljajo samo servisi. Nadomestne dele naročite pri svojem strokovnem prodajalcu. Če jih nima na zalogi, jih bo čim prej priskrbel.
- Ta naprava ustreza priznanim tehničnim pravilom in zadevnim varnostnim določilom!
- Otroci od 16. leta starosti in osebe z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj in znanja smejo to napravo uporabljati le, će jih pri tem nekdo nadzoruje ali jih je poučil o varni uporabi naprave in so razumeli nevarnosti, ki izhajajo iz uporabe naprave.
Otroci se z napravo ne smejo igrati. Otroci ne smejo nenadzorovano izvajati čiščenja in uporabniškega vzdrževanja. - Te naprave ni dovoljeno uporabljati pri utrujenosti, bolezni in vplivu alkohola, drugih drog ali zdravil.
- Naprave med delovanjem ne puščajte brez nadzora.
- Da se izognete škodi in nevarnosti zaradi nepravilne uporabe, morate upoštevati ter skrbno shraniti navodila za uporabo!
■ Med košnjo trave vedno nosite delovna oblačila, kot so zašcitni čevlji, zašcitna očala, dolge hlače in po potrebi rokavice. Nikoli ne delajte bosi ali v lahkih sandalih. - Pri posredovanju naprave drugim osebam je treba predati tudi navodila za uporabo!
- Za napravo uporabljajte samo originalne nadomestne dele in opremo GLORIA. Nikoli ne uporabljajte obrabljenih, spremenjenih ali pokvarjenih nadomestnih delov/opreme!
2.2 Varnostna navodila pri priključitvi naprave
NEVARNOST
SMRTNA NEVARNOST ZARADI ELEK-TRIČNEGA UDARA!
Stik z vodi in sestavnimi deli pod nape- tostjo je smrtno nevaren! Zato upošte- vajte naslednja varnostna navodila:
- Omrežna napetost se mora ujemati s podatkom o napetosti (V\~) na tipski tablici polnilnika!
- Napetost baterije se mora ujemati s polnilno napetostjo baterije polnilnika. Ne polnite baterij, ki jih ni mogoče polniti. V nasprotnem primeru obstaja nevarnost požara in eksplozije. GLORIA in Bosch vam ponujata široko paleto ustreznih baterij z različnimi polnjenji (Ah) (glejte poglavje 12 »Dodatki/nadomestni deli«).
- Otroci in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja ne smejo uporabljati polnilnika ali baterije.
- Če poškodujete omrežni kabel polnilnika, ga sme zaradi varnosti zamenjati samo s strani proizvajalca navedena servisna delavnica!
Obrnite se na proizvajalca ali njegovo službo za stranke. - Polnilnik priključite samo na izmenični tok.
NEVARNOST
NEVARNOST POŠKODB ZARADI ELEKTRIČNEGA UDARA TER NEVARNOST POŽARA IN EKSPLOZIJE! Da bi se izognili življenjsko nevarnim situacijam:
■ morajo biti polnilnik, polnilni in omrežni vtič pred vsako uporabo v dobrem stanju.
■ se nikoli ne dotikajte kontaktov.
■ morata biti polnilnik in baterija zaščitena pred vročino in vlago.
■ ne smeta biti niti polnilnik niti baterija potopljena v tekočino.
- lahko napravo uporabljate samo s pripadajočimi originalnimi Li-ion baterijami.
■ se lahko polnilnik uporablja samo za polnjenje originalnih Li-ion baterij.
■ morata polnilnik in baterija ostati neodprta.
■ ne smete polnilnika uporabljati na vnetljivi površini.
- ne sme biti med postopkom polnjenja v neposredni bližini nobenih lahko vnetljivih snovi.
- mora biti baterija zaščitena pred vročino, trajnim izpostavljanjem soncu in ognjem. Baterijo shranjujte le pri temperaturi od 0 °C do največ 45 °C. Baterije ne postavljajte na radiator.
- kontakti nikoli ne smejo priti do kratkega stika.
- mora naprava delovati prek naprave za diferenčni tok (RCD) s sprožilnim tokom, ki ne presega 30 mA. Vprašajte svojega elektroinštalaterja!
PREVIDNOST
NEVARNOST POŠKODBE! Baterijo vstavi- te le, ko je naprava izklopljena. Priklju- čitev baterije na napravo z električnim napajanjem lahko povzroči nesrečo.
PREVIDNOST
NEVARNOST POŠKODB ZARADI JEDKIH TEKOĆIN ALI HLAPOV! Baterije ne izpostavljajte ekstremnim pogojem, kot sta vročina in udarci. Obstaja nevarnost poškodb zaradi iztekajoče raztopine elektrolita ali jedkih hlapov! V primeru stika delovne kisline akumulatorja s kožo ali očmi prizadeta mesta takoj temeljito sperite z vodo in se posvetujte z zdravnikom. Poskrbite za dovolj svežega zraka in se posvetujte z zdravnikom, će pride do draženja dihalnih poti, kože ali oči.
2.3 Varnostna navodila pri upravljanju naprave
NEVARNOST
SMRTNA NEVARNOST ZARADI ELEKTRI-ČNEGA UDARA!
■ Vse napajalne kable in vodnike imejte na primerni razdalji od rezalnega mehanizma. Napajalne kable in vodni-ke lahko nehote prerežete z rezili.
- Škarje za travo držite samo za izolirane ročaje, saj lahko rezilo pride v stik z električnimi kabli. Stik rezil z vodnikom pod napetostjo lahko napetost prevede na kovinske dele škarij za travo in povzroči električni udar.
OPOZORILO
NEVARNOST OPEKLIN ZARADI VROČIH DELOV NAPRAVE!
NEVARNOST POŠKODB ZARADI OSTRIH/KONIČASTIH REZIL!
Deli naprave se lahko med uporabo močno segrejejo, kar lahko povzroči opekline.
■ Med vgradnjo in čiščenjem nosite zaščitne rokavice!
Deli škarij za travo so ostri in vas lahko poškodujejo.
- Škarje za travo vključite le, će vaše dlani in stopala niso v bližini rezil. Stopala in dlani zaščitite pred poškodbami, ki jih lahko povzročijo rezila.
- Pri odstranjevanju predmetov, zataknjenih med rezila, in pri vzdrževalnih delih na škarjah za travo izključite stikalo za vklop/izklop (E) in aktivirajte zaporo vklopa oz. odstranite polnljivo baterijo. Nepričakovani vklop škarij za travo pri odstranjevanju zataknjenih predmetov ali pri vzdrževanju lahko privede do težkih poškodb.
- Pri transportu in shranjevanju škarij za travo vedno nataknite zaščito rezil. Skrbno rokovanje s škarjami za travo zmanjšuje verjetnost nevarnosti poškodb zaradi rezil.
■ Med vgradnjo in čiščenjem nosite zaščitne rokavice!
TEMPERATURNA ZAŠČITA!
- Vaš FINECUT 18V je opremljen s temperaturno zaščito za baterijo. Če napravo neprekinjeno uporabljate v zgornjem območju obremenitve ali pri visokih temperaturah okolice v daljšem časovnem obdobju, se lahko baterije pregrejejo. Praznjenje nad 60 °C ni več možno. V tem primeru se naprava samodejno izklopi (vsi 4 zasloni utripajo, glejte tudi poglavje 8.2.2). Pustite, da se baterija (D) ohladi, preden jo znova vklopite.
PREKINITEV NIZKE NAPETOSTI!
■ Vaš FINECUT 18V je opremljen z nizkona-petostnim izklopnikom za baterijo. Ta funkcija samodejno izklopi napravo, če napetost pade pod določeno vrednost (1 zaslon utripa, glejte tudi poglavje 8.2.2). V tem primeru ponovno napolnite baterijo (D) ali vstavite napolnjeno baterijo v napravo.
Upoštevajte naslednje previdnostne ukrepe, da preprečite telesne poškodbe in gmotno škodo zaradi napačnega ter nevarnega ravnanja z izdelkom. Napačna uporaba lahko povzroči TELE-SNE POŠKODBE.
OPOZORILO
NEVARNOST TELESNIH POŠKODB PRI UPRAVLJANJU!
- Napravo uporabljajte namensko! Delajte samo v navedenem območju moči.
-
Pred vsakim zagonom preverite brezhibnost naprave. Ne začnite je uporabljati, če:
-
so varnostne naprave (vklopne tipke) poškodovani ali obrabljeni.
- je naprava vidno poškodovana.
- je naprava kdaj padla po tleh.
Nikoli ne onemogočite zaščitnih naprav.
■ Napravo uporabljajte samo pri dnevni svetlobi ali dobri umetni svetlobi.
■ Naprave nikoli ne uporabljajte v dežju.
- Naprave nikoli ne uporabljajte, kadar so v bližini osebe, zlasti otroci, ali domače živali!
- Pred delom obhodite travnato površino, ki jo boste obdelovali, da preprečite škodo na napravi ali na živih bitjih/predmetih. Iz delovnega območja odstranite električne vodni-ke, kamne, kose lesa, žice in podobne stvari ter druge tujke. Škarje za travo lahko prerežejo predmete, ki se znajdejo med rezili. Druge osebe naj bodo umaknjene iz nevarnega območja. Za preprečevanje telesnih poškodb pazite na varnost v območ-ju dela.
- Pazite, da so reže za zračenje brez umazanije.
PREVIDNOST
NEVARNOST POŠKODB ZARADI NIHA-NJA LETVE REZIL!
- Naprave nikoli ne zaženite, ko je prevrnjena!
■ Dlani in stopal ne približujte rezilom! Pazite na zadostno razdaljo dlani in stopal od letve rezil. Letev rezil se po izklopu nekaj časa ustavlja. - Naprave nikoli ne dvigujte ali prenašajte, kadar motor deluje! Če morate stroj premakniti na in z delovne površine ali nagniti stroj, zaustavite motor in odklopite baterijo. Kadar napravo prenašate do delovne površine ali stran od nje ali kadar jo morate prekucniti, ugasnite motor in na rezila nataknite zaščito rezil (K).
PREVIDNOST
NEVARNOST TELESNIH POŠKODB ZARADI ODLETA VANJA DELOV!
■ Naprave ne zaženite ali upravljajte, ko so v nevarnem območju druge osebe.
- Napravo zaženite ali upravljajte, kot je opisano v navodilih za uporabo.
- Varnostnega vklopnega stikala ne smete nikoli fiksirati ali kratko skleniti.
- Naprave nikoli ne uporabljajte v dežju ali vlažnem ali mokrem okolju.
- Naprave nikoli ne uporabljajte, kadar so v bližini osebe, zlasti otroci, ali domače živali!
- Pri delu vedno pazite na trdno in varno stojišče.
- Napravo premikajte največ s hitrost- jo hoje.
PREVIDNOST
NEVARNOST TELESNIH POŠKODB ZARADI NENAMERNEGA VKLOPA!
Nenamerni vklop lahko povzroči telesne poškodbe. Temu se izognete tako, odstranite baterijo, kadar:
- napravo pustite brez nadzora,
- napravo vzdržujete, preverjate ali čistite,
- ima naprava motnje delovanja.
3 Preden lahko uporabljate napravo
Naprava je ob dobavi standardno takšna:
■ FINECUT 18V naprava
■ Povezovalna cev
■ Ročaj z varnostnim gumbom za vklop/izklop in držalom za baterije
■ 18,0 V baterija s polnilnikom (samo za artikel 001300.0000)
■ 1 x imbus ključ (3 mm))
■ 1 x navodila za uporabo in informacije o izdelku
Morebitni deli opreme so priloženi v ločeni embalaži.
3.2 Elementi naprave
A Ergonomski ročaj
B Zaklepanje ob vklopu
C Indikator napolnjenosti
D* Baterija: 18,0 V / 4,0 Ah (NI vključeno v artikel 001301.0000)
E Varnostno stikalo za vklop/izklop
F Vijačna zveza cevi zgoraj
F1 Priključni kontakti zgoraj
G Povezovalna cev
H Vijačna zveza cevi spodaj
H1 Priključni kontakti spodaj
I Nastavitev kota
J Komplet rezil, sestavljen iz spodnje-ga rezila z 2 nameščenima zgornjima rezilima)
K Zaščita rezil
L Montažne luknje kolesa za nastavi- tev višine
M* Polnilnik (NI vključen v artikel 001301.0000)
4 Tehnični podatki
FINECUT 18V
Številke delov naprave: 001301.0000
Komplet vključno z baterijo in polnilnikom - št. artikla: 001300.0000
Baterija
Tip: Litij ion
Življenjska doba baterije 2,5AH / 4,0AH: 60 minut. / 95 min.
Dovoljeno temperaturno območje polnjenja: 0 - +45 °C
Zaščitni razred: II
FINECUT 18V
Širina reza: 250 mm
Nastavitev višine: 30 / 40 / 50 mm
Število gibov, maks.: 1.100 gibov/min
Masa naprave: pribl. 2,7 kg
5 Razpakiranje
Slike od 1a do 1b
1a - 1b Vaš FINECUT 18V je dostavljen delno sestavljen. Ohlapno zaprte dele je treba ustrezno sestaviti.
6 Montaža škarij za travo
Slike od 2 do 7
FIGYELMEZTETÉS
NEVARNOST POŠKODB ZARADI OSTRIH/KONIČA- STIH REZIL!
Deli škarij za travo so ostri in vas lahko poškodujejo.
■ Med vgradnjo in čiščenjem nosite zaščitne rokavice!
■ Ne segajte v področje rezil!
■ Montaža samo z zaščito rezil (K)!
■ Nataknite zaščito rezil (K) na rezilo (J)!
6.1 Namestitev povezovalne cevi
Slike od 2 do 5
2 Po odstranitvi iz embalaže sestavite povezovalno cev (G) z napravo. Pri sestavljanju se prepričajte, da pritrdilni jeziček sedi v utoru, kot je prikazano, in da so kontakti (H1) vstavljeni. Le tako lahko zagotovite, da je povezava mehansko in električno pravilno nameščena.
3 Zdaj trdno privijte spodnjo vijačno zvezo.
4 Sedaj povežite povezovalno cev (G) z ročajem. Pri sestavljanju se prepričajte, da pritrdilni jeziček sedi v utoru, kot je prikazano, in da so kontakti (F1) vstavljeni. Le tako lahko zagotovite, da je povezava mehansko in električno pravilno nameščena.
5 Zdaj trdno privijte zgornjo vijačno zvezo.
6.2 Nastavitev višine
■ Vaš FINECUT18V je dostavljen z že nameščenimi kolesi. Tovarniško nastavljena višina košnje je 3 cm. Vendar pa imate možnost spremeniti nastavitev višine košnje na 4 cm ali 5 cm, postopajte kot sledi:
Slike od 6 do 7
6 - 7 Odstranite obe kolesi iz nosilcev koles s priloženim imbus ključem (3 mm) in ju nato namestite v enega od 2 drugih nosilcev koles. Prepričajte se, da sta obe kolesi nameščeni na enaki višini. Posamezne višine košnje so označene na posnetkih.
PREVIDNOST
NEVARNOST POŠKODB ZARADI NAPAČNE MONTAŽE!
Preverite, ali so vsi deli in vijaki dobro zategnjeni, da bo naprava varno delovala. Napravo vključite šele po končani montaži!
7 Pred prvo uporabo
OPOZORILO
PRED ZAGONOM UPOŠTEVAJTE 2. POGLAVJE »ZA VAŠO VARNOST«.
Zaradi tega upoštevajte naslednja varnostna navodila:
- Omrežna napetost se mora ujemati s podatkom o napetosti (V\~) na tipski tablici polnilnika.
- Priloženi polnilnik uporabljajte samo s pripadajočo originalno Li-ionsko baterijo (samo za artikel 001300.0000).
Polnilnik smete uporabljati samo v suhih prostorih.
OPOMBA!
■ Baterija (D) je delno napolnjena. Pred prvo uporabo popolnoma napolnite baterijo. Upoštevajte, da postopek polnjenja poteka pri sobni temperaturi. Le tako lahko dosežete dolgo življenjsko dobo baterije.
■ Znatno skrajšan čas delovanja kljub polnjenju pomeni, da je baterija prazna in jo je treba zamenjati. Uporabljajte samo originalne litij-ionske baterije, ki jih lahko dobite pri servisni službi proizvajalca.
■ Polnilnik in baterija se lahko med polnjenjem segrejeta. To je normalno in ne pomeni tehnične okvare.
■ Litij-ionsko baterijo lahko napolnite kadarkoli, ne glede na stanje napolnje-
nosti. Prezgodnja prekinitev postopka polnjenja ne bo poškodovala baterije. Zaščitno vezje v FineCut 18V preprečuje globoko izpraznitev baterije.
■ Baterija je opremljena z merilnikom temperature, ki se polni samo v temperaturnem območju med. Dovoljeno je 0 °C in 45 °C. S tem dosežemo dolgo življenjsko dobo baterije.
■ Ne pritiskajte gumba za vklop/izklop, potem ko se FineCut 18V samodejno izklopi. Baterija se lahko poškoduje. Upoštevajte informacije o odlaganju baterije.
7.1 Postopek nalaganja
Slike od 8 do 9
Odstranite baterijo (D) iz emba- laže (samo za artikel 001300.0000).
Postopek polnjenja se začne takoj, ko polnilnik (M) vstavite v baterijo (D) in omrežni vtič polnilnika vtaknete v vtičnico.
Inteligentni postopek polnjenja samodejno prepozna stanje napolnjenosti baterije in glede na temperaturo in napetost baterije se izbere optimalen polnilni tok. To ščiti baterijo in ostane vedno popolnoma napolnjena, ko jo shranite v polnilnik.
Prikaz stanja:
Postopek polnjenja signalizira utri-ndikatorja napolnjenosti baterije.
Indikator polnjenja baterije sveti injeno, kar pomeni, da je baterija noma napolnjena ali da je tempera- terije zunaj dovoljenega tempera- a območja polnjenja in je zato ni ne polniti. Takoj ko je doseženo eno temperaturno območje, se na napolni. Če baterija ni vstavljena, for napolnjenosti baterije sveti injeno, kar pomeni, da je omrežni avljen v vtičnico in je polnilnik pri- m za uporabo.
Ko je postopek polnjenja končan, najprej izvlecite vtič polnilnika iz vtičnice. Nato izvlecite baterijo iz polnilnika.
8 Uporaba in zagon
Slike od 10 do 15
OPOZORILO
PRED ZAGONOM UPOŠTEVAJTE 2. POGLAVJE »ZA VAŠO VARNOST«.
8.1 Vstavljanje baterije
POZOR
10 Pri vstavljanju baterije se prepričajte, da so kontakti na napravi in bateriji suhi. Napolnjeno baterijo potisnite v napravo, kot je prikazano, dokler ne zaslišite »klik«.
■ Prepričajte se, da na območju, ki ga želite rezati, ni predmetov, kot so npr. kamni, vijaki itd., ki bi jih lahko vrgli gor.
8.2 Uporaba
POZOR
Nestrokovna uporaba naprave lahko povzroči stvarno škodo! Zato upošte-vajte naslednja varnostna navodila:
- Pazite, da pri delu na robu travne površine ne poškodujete robnikov (npr. tako, da magnete ali prevrnete napravo) oz. da robnik ne poškoduje letve rezil.
- Rezila so natančno nastavljena za rezanje trave. Pri rezanju vej ali grmičevja se prednapetost rezil zmanjša, kar povzroči slabše rezanje trave.
- Pred delom obhodite travnato površino, ki jo boste obdelovali, da preprečite škodo na napravi ali na živih bitjih / predmetih. Iz delovnega območja odstranite električne vodnike, kamne, kose lesa, žice in podobne stvari ter druge tujke. Škarje za travo lahko prerežejo predmete, ki se znajdejo med rezili.
OPOMBA!
Odstranite zaščito rezil (K).
12 Pred oz. po vsaki uporabi očistite škarje za travo. Pred oz. po vsaki uporabi naoljite rezila s strojnim oljem ali oljnim sprejem.
■ Pred uporabo škarij za travo pokosite travo z vrtno ali robotsko kosilnico.
■ Nastavite višino košnje (3/4/5 cm), kot je opisano v poglavju 6.2.
■ Postavite FINECUT18V na zelenico in vklopite napravo.
13 Zdaj napravo počasi premikajte po travi naprej. Pri tem ne pritiskajte na napravo. Če škarje za travo predolgo pustite na enem mestu, lahko poškodujete travo.
OPOMBA!
Če je na letvi rezil preveč trave, izključite napravo, jo rahlo privzdignite in otresite travo z naprave.
POZOR
Nestrokovna uporaba naprave lahko povzroči stvarno škodo! Zato upošte-vajte naslednja varnostna navodila:
- Pri rezanju ob robnikih, ograjah ali drevesih pazite, da rezila ne pridejo v stik z drugimi predmeti.
12 Rezila naoljite najmanj 1-krat na uro (strojno olje ali oljni sprej).
8.2.1 Nastavitev kota
Vaš FINECUT 18V je opremljen z nastavitvijo kota (I), ki vam omogoča tudi nego trate na težko dostopnih območjih. Za nastavitev kota cevi sledite naslednjemu postopku:
PREVIDNOST
NEVARNOST POŠKODBE ZARADI NIHAJOČIH REZIL!
14 - 15 Hkrati pritisnite oba gumba za nastavitev kota (I), da nastavite cev. Nastavitev kota (I) je mogoče nastaviti v 9 korakih. Delo pod ovirami je torej možno z ravno nastavitvijo.
8.2.2 Indikator stanja baterije
Naprava je opremljena z indikatorjem napolnjenosti (C), ki prikazuje napolnjenost baterije. Zasloni svetijo le, ko je naprava vklopljena.
Napajanje baterije (zelene LED):
Temperaturna zaščita:
Prekinitev nizke napetosti
i OPOMBA!
V redkih primerih po odstranitvi baterije in njeni ponovni vstavitvi lahko prikaz stanja napolnjenosti (zelene LED) prikazuje višjo zmogljivost kot pred odstranitvijo. Razlog za to je, da je zadnja zmogljivost baterije med delovanjem shranjena v napravi. Po odstranitvi in ponovni vstavitvi baterije v napravo se zmogljivost baterije ponovno izmeri, kar pomeni, da se lahko prikaže večja zmogljivost.
8.2.3 Življenjska doba baterije
Čas delovanja baterije je v veliki meri odvisen od obremenitve naprave in lahko povzroči krajši čas delovanja baterije. Drugi dejavnik je prepogosto vklapljanje/izklapljanje med postopkom čiščenja, kar lahko tudi skrajša življenjsko dobo baterije. Pri rokovanju z baterijo ali napravo postopajte, kot je opisano v opombah.
Deli škarij za travo so ostri in vas lahko poškodujejo.
- Izključite napravo in odstranite poln-ljivo baterijo
■ Med vzdrževanjem in čiščenjem nosite zaščitne rokavice!
■ Nataknite zaščito rezil (K) na rezilo (J).
PREVIDNOST
NEVARNOST OPEKLIN ZARADI VROČIH DELOV NAPRAVE!
Pri vgradnji ali predelavah so lahko pogonski deli naprave ali sestavni deli še vedno vroči in povzročijo opekline. Zato upoštevajte naslednja varnostna navodila:
■ Med vzdrževanjem in čiščenjem nosite zaščitne rokavice!
9.1 Menjava rezil
OPOZORILO
i OPOMBA!
Potrebno orodje:
Križni izvijač
16 Odvijte in odstranite 7 označenih vijakov pokrova osnovne plošče na spodnji strani naprave.
17 Dvignite in odstranite osnovni pokrov z naprave.
18 Če želite nato odstraniti komplet rezil, popustite in odstranite preostali označeni vijak.
19 Dvignite rezilo z naprave in ga odstra-nite.
20 Po potrebi s krtačo očistite umazanijo v ohišju in obeh tesnilih.
21 Preden vstavite nov komplet rezil, se prepričajte, da se oznake na dveh velikih zobnikih ujemajo z oznakami na ohišju. Dva ekscentra morata biti v prikazanem položaju.
22 Pred vstavljanjem novega kompleta rezil preverite, ali so zgornja rezila v pravilnem položaju. Zgornja rezila morajo biti nameščena na sredini in obrnjena naravnost naprej, kot je prikazano. Po potrebi poravnajte ekscentre zgornjih rezil v skladu s sliko.
( √ = prav / ✗ = narobe.
23 Zdaj nadenite nov komplet rezil. Srednji veliki zatič in 3 označene osi zobnikov, ki morajo sedeti v izvrtinah kompleta rezil, služijo kot pomoč pri pozicioniranju.
24 Komplet rezil pritrdite tako, da ga privijete na označeno mesto.
25 Namestite osnovni pokrov na napravo, kot je prikazano.
26 Nato privijte pokrov osnovne plošče s 7 označenimi vijaki.
- Pred uporabo naoljite nova rezila s strojnim oljem ali oljnim sprejem.
S tem je zamenjava kompleta rezil zaključena.
9.2 Čiščenje
POZOR
Nestrokovna uporaba naprave lahko povzroči stvarno škodo! Zato upošte-vajte naslednja varnostna navodila:
- Pred čiščenjem vedno odstranite baterijo.
- Naprave ne potopite v vodo in je ne brizgajte ali čistite z vodo. Napravo morate zaščititi pred vlago.
■ Zunanjost naprave očistite z vlažno krpo ali mehko krtačo. Ne uporabljajte agresivnih ali abrazivnih čistil. - Če so škarje za travo močno onesnažene, jih demontirajte in temeljito očistite. Očistite rezalno enoto, ohišje in obe tesnili s krtačo in nato naoljite rezila (J).
■ Popravila prepustite izključno servisnim postajam GLORIA. - Pri popravilih uporabljajte samo originalne nadomestne dele GLORIA. https://shop.gloria-garten.com/de/.
10 Prenehanje uporabe in skladiščenje
10.1 Prenehanje uporabe
Napravo izklopite tako, da spustite stikalo za vklop/izklop (E) v ročaju.
10.1.1 Odstranjevanje baterije
Slika 27
POZOR
Nestrokovna uporaba naprave lahko
povzroči stvarno škodo! Zato upošte-vajte naslednja varnostna navodila:
Pri delu z napravo lahko pride do nevarnosti telesnih poškodb. Napravo zato varujte nedostopno otrokom.
■ Napravo očistite, da odstranite umazanijo in tujke.
28 Nataknite zaščito rezil (K) na rezilo (J).
29 Napravo skladiščite obešeno, suho in zavarovano pred zmrzovanjem.
10.2.1 Pravilno shranjevanje baterije in polnilnika
Obvezno upoštevajte tudi »Varnostna navodila pri rokovanju s polnilnikom in baterijo« v poglavju »Pomembna varnostna navodila«.
POZOR
Nestrokovna uporaba naprave lahko povzroči stvarno škodo. Prazne baterije ne hranite nenapolnjene. Čeprav je samopraznjenje nizko, se prazna baterija lahko uniči, če jo hranite dlje časa. Zato upoštevajte naslednje, ko dlje časa ne boste v uporabi (npr. v zimskih mesecih):
■ baterijo hranite pri približno 40 - 60 % napolnjenosti.
■ baterijo hranite na suhem, visokem, zaklenjenem mestu, zaščitenem pred zmrzaljo, pri temperaturi med 0 °C in 45 °C. Samopraznjenje in kemično staranje sta najnižja pri temperaturi skladiščenja 15 °C. Izogibajte se neposredni sončni svetlobi.
- če baterije ne uporabljate več kot 6 mesecev, preverite stanje napolnjenosti v polnilniku s prikazom stanja. Po potrebi napolnite baterijo na približno 40 - 60 % kapacitete.
11 Težave z napravo
11.1 Odprava motenj na FINECUT 18V in na polnilniku Al 1810 CV
Motnje se najpogosteje pojavijo le, će z napravo ne ravnate pravilno ali će je ne vzdržujete. Naslednja tabela vsebuje najpogosteje nastopajoče motnje in ukrepe za odpravljanje motenj. Pri drugih motnjah se obrnite na najbližjo s strani proizvajalca pooblaščeno servisno delavni-co ali na pooblaščenega prodajalca.
| Motnja | Vzrok | Odprava |
| Naprava se ne zažene | Baterija ni pravilno vstavljenaBaterija je prešibkaOkvarjena baterijaBaterija se je pregrela, indikator stanja baterije sveti rdeče | Potisnite baterijo v držalo, dokler se ne zaskočiNapolnite baterijoBaterija je okvarjena ali na koncu svoje življenjske dobe. Zamenjajte baterijo!Pustite, da se baterija ohladi |
| Indikator stanja baterije; 4 indikatorji utripajo | Temperaturna zaščita | Pustite, da se naprava in baterija ohladita približno 5 minut in ju ne uporabljajte |
| Indikator stanja baterije; 1 indikator utripa | Prekinitev nizke napetosti | Napolnite baterijo |
| Indikator napolnjenosti baterije sveti neprekinje-no, polnjenje ni možno | Baterija ni pravilno vstavljenaKontakti baterije so umazaniOkvarjena baterija | Pravilno postavite baterijo na polnilnikOčistite kontakte baterije; na primer z večkratnim priklopom in izklopom baterije, po potrebi zamenjajte baterijoZamenjajte baterijo |
| Indikator napolnjenosti baterije ne sveti | Omrežni vtič polnilnika ni (pravilno) priključenOkvara vtičnice, napajalnega kabla ali polnilnika | Omrežni vtič (popolnoma) vstavite v vtičnicoPreverite omrežno napetost, po potrebi naj polnilnik pregleda poo-blaščeni servisni center za električna orodja GLORIA. |
| Rezalna enota je blokiranaRezalno enoto je težko premikati | Rezalna enota je blokirana z odrezki, vejami ali tujimi predmetiRezalna enota nima zadostnega mazanja | Očistite rezila na rezalnem mehanizmu in jih naredite gibljiveNaoljite rezalni mehanizem! |
| Košnja trate je predolga/prekratka | Nepravilna nastavitev višine | Nastavite kolesa po višini |
12 Dodatki/nadomestni deli
- Št. artikla 729101.0000 litij-ionska baterija 2,5Ah (BOSCH PBA 18V 2.5Ah W-B)
- Št. artikla 729102.0000 litij-ionska baterija 4,0Ah (BOSCH PBA 18V 4.0Ah W-C)
- Št. artikla 729250.0000 Nadomestna letev rezil FineCut 18V
Druge polnilne baterije proizvajalca BOSCH
- BOSCH AKKU POWER FOR ALL 18V 1,5Ah, tip: PBA 18V 1,5Ah W-A
- BOSCH AKKU POWER FOR ALL 18V 2,0Ah, tip: PBA 18V 2,0Ah W-A
- BOSCH AKKU POWER FOR ALL 18V 3,0Ah, tip: PBA 18V 3,0Ah W-B
- BOSCH AKKU POWER FOR ALL 18V 5,0Ah, tip: PBA 18V 5,0Ah W-C
- BOSCH AKKU POWER FOR ALL 18V 6,0Ah, tip: PBA 18V 6,0Ah W-C
Ostale dodatke najdete na
www.gloriagarten.de
tudi v naši spletni trgovini
■ Ti simboli na izdelku, v navodilih za uporabo ali na embalaži opozarjajo, da tega izdelka ob koncu življenjske dobe ni dovoljeno zavreči med običajne gospodinjske odpadke.
- Električnih naprav ne zavrzite med gospodinjske odpadke! V skladu z evropsko direktivo 2012/19/EU o izra- bljeni električni in elektronski opremi ter ob upoštevanju nacionalnega prava je treba izrabljene električne naprave zbirati ločeno in jih predajati v okolju prija- zno predelavo. Recikliranje namesto vra- čila opreme: Namesto vračanja izrabljene naprave proizvajalcu, mora lastnik naprave predati svojo izrabljeno elektri- čno napravo v postopek recikliranja. Odsluženo napravo je mogoče v ta namen oddati na zbirnih mestih, ki izve- dejo odstranitev v smislu nacionalnih
zakonov o recikliranju in o odpadkih. Sem ne spada pribor izrabljenih naprav in pripomočki brez električnih sestavnih delov.
■ Litij-ionsko baterijo morate zavreči ločeno od preostale naprave.
OPOMBA!
- O pristojni službi za odstranjevanje odpadkov se pozanimajte pri občinski upravi.
13.2 Odlaganje baterij
Kot potrošnik ste zakonsko zavezani odlagati izrabljene baterije in akumulatorje med nevarne odpadke..
PREVIDNOST
NEVARNOST POŠKODB ZARADI POKVARJENE BATERIJE, KI PUŠČA!
Uporabljena baterija vsebuje snovi, ki lahko povzročijo poškodbe ob stiku s kožo ali vdihavanju. Če v vaši napravi pušča baterija, jo lahko odstranite iz naprave samo z gumijastimi rokavicami in jo postavite v zaprto posodo za pravilno odlaganje.
■ V skladu z Evropsko direktivo 2013/56/EU je treba okvarjene polnilne baterije/baterije zbirati ločeno in reciklirati na okolju prijazen način.
Za odlaganje so na voljo naslednje možnosti:
– prek specializiranih prodajalcev
- povratna postaja označena z znakom GRS
– prek zabojnikov za nevarne odpadke, ki jih zagotovijo občine
Dodatne informacije o odlaganju lahko dobite na občini ali mestni upravi
13.3 Prevoz baterije
■ Za priložene Li-ion baterije veljajo zahteve zakonodaje o nevarnem blagu. Baterije lahko uporabnik prevaža po cesti brez nadaljnjih omejitev. Pri pošiljanju s strani tretjih oseb (npr. letalski prevoz ali špedicija) je treba upoštevati posebne zahteve glede pakiranja in označevanja. Baterije pošiljajte le, će je ohišje nepoškodovano. Zalepite odpr-
te kontakte in zapakirajte baterijo tako, da se v embalaži ne premika. Upošte-vajte tudi vse dodatne nacionalne predpise. Upoštevajte navodila na: www.gloriagarten.de/returns
13.4 Odstranjevanje embalaže
■ Materiali embalaže so bili izbrani po svoji prijaznosti okolju in primernosti za pravilno odstranjevanje, tako da so primerni za recikliranje. Vračanje embalaže v obtok materiala prihrani surovine in zmanjša količino odpadkov.
■ Nepotrebne embalažne materiale odstranite skladno s krajevno veljavnimi predpisi..
GLORIA vam nudi 24-mesečno garancijo v okviru garancijskih pogojev (www.gloria-garten.de). Na vaše zakonite garancijske zahtevke proti prodajalcu ta garancija ne vpliva.
Pridržujemo si pravico do tehničnih spre-memb!
