Producttype	Pulsoximeter
Merk	Braun
Model	YK-81CEU
Displaytype	OLED-scherm
Meetbereik SpO2	70 % – 100 %
Nauwkeurigheid SpO2	80 % – 100 % : ±2 % ; 70 % – 79 % : ±3 %
Resolutie SpO2	1 %
Meetbereik hartslag	30 BPM – 254 BPM
Nauwkeurigheid hartslag	≤ 100 BPM : ±1 BPM ; > 100 BPM : ±2 BPM
Resolutie hartslag	1 BPM
Voeding	2 AAA-batterijen 1,5 V
Afmetingen (ongeveer)	58 mm × 35 mm × 30 mm
Gewicht (geschat)	≈ 50 g (inclusief batterijen)
Bedrijfstemperatuur	5 °C tot 40 °C
Luchtvochtigheid (bedrijf)	15 % tot 80 % RV
Automatische uitschakeling	Na 8 seconden zonder signaal
Beschermingsgraad	IP22
Normen	CEI 60601-1, CEI 60601-1-2, CEI 60601-1-11, ISO 80601-2-61, ISO 10993-1/5/10, ISO 15223-1, ISO 14971, CEI 62366
Onderhoud en reiniging	Reinigen met een doekje gedrenkt in 70% alcohol voor en na elk gebruik
Garantie	2 jaar beperkt (materiaal- of fabricagefouten)
Inhoud van de doos	Oximeter, polsband, handleiding, 2 alkaline AAA-batterijen 1,5 V
Belangrijkste functies	SpO2-meting, hartslag, staafgrafiekweergave, 6 schermstanden, configuratiemenu
Beoogd gebruik	Huishoudelijk gebruik (thuis of op kantoor), voor vrouwen, eenmalige of intermitterende controles

Veelgestelde vragen - YK-81CEU BRAUN

Hoe gebruik ik de Braun YK-81CEU pulsoximeter?

Plaats uw vinger (bij voorkeur de wijsvinger) in de clip, nagel naar boven. Druk op de aan/uit- of menuknop. Beweeg uw vinger niet tijdens de meting. Het scherm toont de SpO2, hartslag en een staafdiagram.

Wat betekent een lage SpO2-waarde?

Een SpO2 lager dan 90% kan wijzen op een zuurstofdesaturatie. Raadpleeg een arts. Het apparaat heeft geen alarm, controleer de waarden.

Hoe reinig ik de oximeter?

Gebruik een zachte doek gedrenkt in 70% alcohol om het vingergedeelte en de buitenkant van het apparaat te reinigen voor en na elk gebruik.

Wat te doen bij een instabiele weergave of foutmelding?

Controleer of de vinger goed is geplaatst en stil wordt gehouden. Als het probleem aanhoudt, probeer dan een andere vinger. Als het apparaat niet aangaat, vervang dan de batterijen of controleer of ze correct zijn geplaatst.

Kan ik de oximeter continu gebruiken?

Nee, het is niet geschikt voor continue bewaking. Gebruik het niet langer dan 2 uur op dezelfde vinger om huidletsel te voorkomen.

Welke batterijen gebruiken en hoe vervang ik ze?

Gebruik 2 alkaline AAA-batterijen van 1,5 V. Schuif het batterijklepje open, plaats de batterijen met de juiste polariteit en sluit het deksel.

Heeft nagellak of acrylnagels invloed op de metingen?

Ja, nagellak of acrylnagels kunnen de lichttransmissie hinderen en leiden tot onnauwkeurige metingen. Verwijder de nagellak of gebruik een andere vinger.

Hoe verander ik de schermoriëntatie?

Houd de aan/uit- of menuknop ongeveer 1 seconde ingedrukt in de meetmodus. U kunt het scherm in 6 verschillende richtingen draaien.

Is de oximeter waterdicht?

Het is beschermd tegen vaste voorwerpen >12,5 mm en spatwater onder 15° (IP22). Dompel het niet onder in vloeistof.

Wat is de garantie op de Braun YK-81CEU oximeter?

Het apparaat heeft een beperkte garantie van 2 jaar op materiaal- of fabricagefouten. Het dekt geen schade door oneigenlijk of commercieel gebruik.

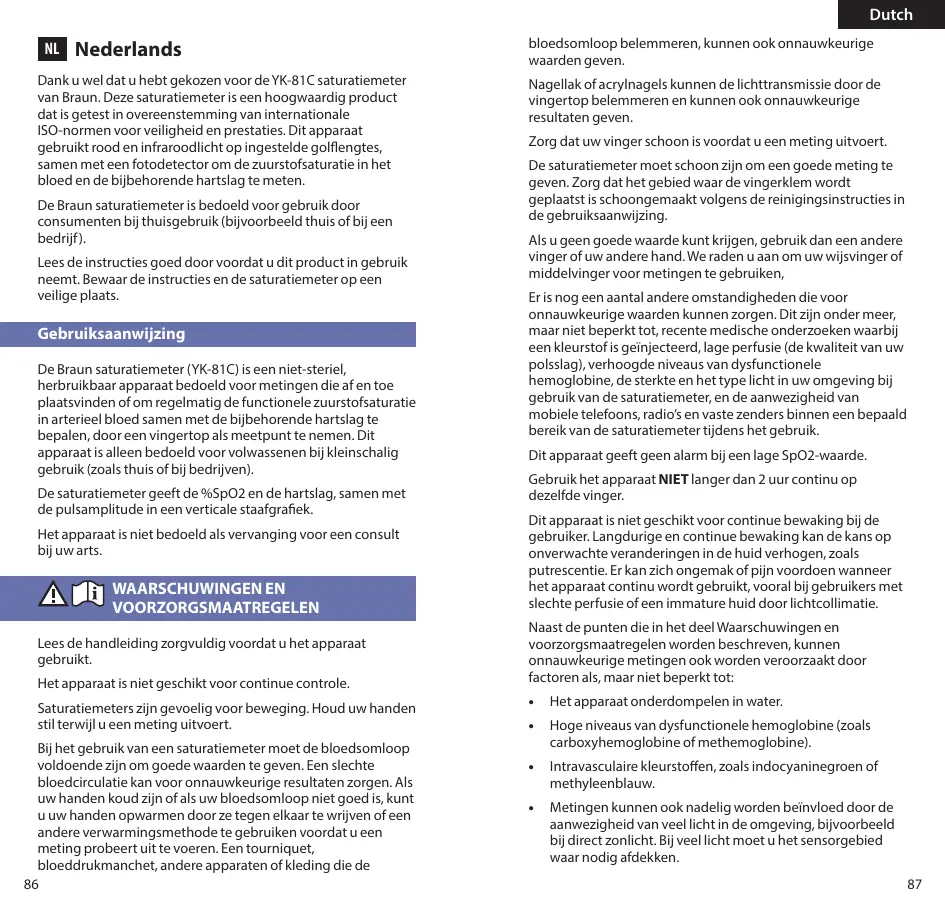

GEBRUIKSAANWIJZING YK-81CEU BRAUN

Niet gemaakt met natuurlijk rubberlatex

Dank u wel dat u hebt gekozen voor de YK-81C saturatiemeter van Braun. Deze saturatiemeter is een hoogwaardig product dat is getest in overeenstemming met internationale ISO-normen voor veiligheid en prestaties. Dit apparaat gebruikt rood en infrarood licht op ingestelde golflengtes, samen met een fotodetector om de zuurstofsaturatie in het bloed en de bijbehorende hartslag te meten.

De Braun saturatiemeter is bedoeld voor gebruik door consumenten bij thuisgebruik (bijvoorbeeld thuis of bij een bedrijf).

Lees de instructies goed door voordat u dit product in gebruik neemt. Bewaar de instructies en de saturatiemeter op een veilige plaats.

Gebruiksaanwijzing

De Braun saturatiemeter (YK-81C) is een niet-steriel, herbruikbaar apparaat bedoeld voor metingen die af en toe plaatsvinden of om regelmatig de functionele zuurstofsaturatie in arterieel bloed samen met de bijbehorende hartslag te bepalen, door een vingertop als meetpunt te nemen. Dit apparaat is alleen bedoeld voor volwassenen bij kleinschalig gebruik (zoals thuis of bij bedrijven).

De saturatiemeter geeft de % SpO2 en de hartslag, samen met de pulsamplitude in een verticale staafgrafiek.

Het apparaat is niet bedoeld als vervanging voor een consult bij uw arts.

Lees de handleiding zorgvuldig voordat u het apparaat gebruikt.

Het apparaat is niet geschikt voor continue controle.

Saturatiemeters zijn gevoelig voor beweging. Houd uw handen stil terwijl u een meting uitvoert.

Bij het gebruik van een saturatiemeter moet de bloedsomloop voldoende zijn om goede waarden te geven. Een slechte bloedcirculatie kan voor onnauwkeurige resultaten zorgen. Als uw handen koud zijn of als uw bloedsomloop niet goed is, kunt u uw handen opwarmen door ze tegen elkaar te wrijven of een andere verwarmingsmethode te gebruiken voordat u een meting probeert uit te voeren. Een tourniquet, bloeddrukmanchet, andere apparaten of kleding die de

bloedsomloop belemmeren, kunnen ook onnauwkeurige waarden geven.

Nagellak of acrylnagels kunnen de lichttransmissie door de vingertop belemmeren en kunnen ook onnauwkeurige resultaten geven.

Zorg dat uw vinger schoon is voordat u een meting uitvoert.

De saturatiemeter moet schoon zijn om een goede meting te geven. Zorg dat het gebied waar de vingerklem wordt geplaatst is schoongemaakt volgens de reinigingsinstructies in de gebruiksaanwijzing.

Als u geen goede waarde krijgt, gebruik dan een andere vinger of uw andere hand. We raden u aan om uw wijsvinger of middelvinger voor metingen te gebruiken.

Er zijn nog een aantal andere omstandigheden die voor onnauwkeurige waarden kunnen zorgen. Dit omvat onder meer, maar niet beperkt tot, recente medische onderzoeken waarbij een kleurstof is geïnjecteerd, lage perfusie (de kwaliteit van uw polsslag), verhoogde niveaus van dysfunctionele hemoglobine, de sterkte en het type licht in uw omgeving bij gebruik van de saturatiemeter, en de aanwezigheid van mobiele telefoons, radio's en vaste zenders binnen een bepaald bereik van de saturatiemeter tijdens het gebruik.

Dit apparaat geeft geen alarm bij een lage SpO2-waarde.

Gebruik het apparaat NIET langer dan 2 uur continu op dezelfde vinger.

Dit apparaat is niet geschikt voor continue bewaking bij de gebruiker. Langdurige en continue bewaking kan de kans op onverwachte veranderingen in de huid verhogen, zoals putrescentie. Er kan zich ongemak of pijn voordoen wanneer het apparaat continu wordt gebruikt, vooral bij gebruikers met slechte perfusie of een immature huid door lichtcollimatie.

Naast de punten die in het deel Waarschuwingen en voorzorgsmaatregelen worden beschreven, kunnen onnauwkeurige metingen ook worden veroorzaakt door factoren als, maar niet beperkt tot:

• Het apparaat onderdompelen in water. Hoge niveaus van dysfunctionele hemoglobine (zoals carboxyhemoglobine of methemoglobine). Intravasculaire kleurstoffen, zoals indocyaninegroen of methyleenblauw.
• Metingen kunnen ook nadelig worden beïnvloed door de aanwezigheid van veel licht in de omgeving, bijvoorbeeld bij direct zonlicht. Bij veel licht moet u het sensorgebied waar nodig afdekken.
• Te veel beweging door de gebruiker.
• Elektrochirurgische interferentie en defibrillators met hoge frequentie. Veneuze pulsaties. Hypotensie, ernstige vaatvernauwing, ernstige bloedarmoede of onderkoeling.

Pas dit apparaat NIET aan zonder toestemming van de fabrikant.

Saturatiemetingen op de vingertoppen

Algemene beschrijving

Zuurstof wordt met het bloed in de longen opgenomen en wordt in het bloed vooral door hemoglobine getransporteerd. Chemisch worden de zuurstofmoleculen losjes en omkeerbaar verbonden met het heemgedeelte van de hemoglobine. De hoeveelheid zuurstof die zich met de hemoglobine verbindt, wordt bepaald door de partiële druk van de zuurstof. De hoeveelheid zuurstof in het bloed, uitgedrukt als een percentage van de hemoglobinesaturatie, is een meting van de zuurstof (SaO2) in de slagader en wordt door een saturatiemeter als een SpO2-waarde gemeten.

De hoeveelheid zuurstof in het bloed (door de saturatiemeter als de SpO2-waarde aangegeven) is een zeer belangrijke fysiologische parameter in ademhalings- en bloedsomloopsystemen. Veel aandoeningen aan de luchtwegen verlagen de saturatie van zuurstof-hemoglobine in menselijk bloed. Daarnaast kunnen factoren zoals automatische regulatie van organische stoornissen door anesthesie, trauma door een grote chirurgische ingreep of medisch onderzoek, of andere aandoeningen door een virus of bacterie, ook voor een verlaging in de zuurstofhemoglobinesaturatie in arterieel bloed zorgen, wat kan worden gedetecteerd door een saturatiemeter die dan een lage SpO2-waarde aangeeft. Dit kan bij patiënten leiden tot symptomen als depressie, braken en asthenie.

De saturatiemeter voor gebruik op de vingertop is een compact, draagbaar apparaat met een laag stroomverbruik. Wanneer de wijsvinger in de foto-elektrische sensor wordt gestoken, toont het display van de Braun saturatiemeter de gemeten waarde in % SpO2 en de polsslag, samen met een verticale staafgrafiek met de pulsamplitude.

Meetprincipe

Een saturatiemeting is gebaseerd op het verschil in de selectieve absorptie van rood licht door zuurstofrijk bloed of

oxyhemoglobine (HbO2, dat lichtrood is) vergeleken met deoxyhemoglobine (Hb, wat donkerrood is) of zuurstofarm bloed. Deze selectieve absorptie is gebaseerd op de wet van Beer-Lambert. Een rode (660 nm) en infrarode led (940 nm) in het bovenste deel van de vingerklemsensor verzendt licht met deze twee frequenties. Het rode licht dat door de vinger gaat, wordt selectief geabsorbeerd door het zuurstofrijke arteriële bloed en het overige licht wordt gedetecteerd door een fotodetector in het onderste deel van de vingerklem. Het infrarode licht gaat dan door de vinger zonder selectieve absorptie en wordt gedetecteerd door de fotodetector in het onderste deel van de klem. Het verzonden licht dat door de fotodetector wordt opgevangen, wordt omgezet in een spannings- of stroomsignaal en gaat daarna met behulp van een microprocessor door signaalconditionerings- en filteringscircuits. De % SpO2-waarde wordt dan bepaald door veranderingen in de amplitude van deze pulsatiele signalen uit de fotodetector te analyseren en deze met behulp van polsscan- en registratietechnologie te kalibreren. De polsslag wordt dan uit de bijbehorende golfvormen gehaald.

Productbeschrijving

1. OLED-display 2. Vingerklem
2. Knop Aan/uit - Menu
3. Koord

Hoe gebruikt u de saturatiemeter van Braun?

De batterijen plaatsen en vervangen (bij eerste gebruik)

Druk op de rand van het batterijklepje achter de pijlen om het uit het apparaat te schuiven.

Plaats 2 AAA-batterijen.

Breng het klepje van het batterijvakje weer aan.

Een meting uitvoeren

Druk op de bovenste en onderste behuizing om de rubberen vingerklep te openen.

Steek uw vinger met de nagel omhoog in de rubberen vingerklem.

We raden u aan om de saturatiemeter op uw wijsvinger te gebruiken.

Zorg dat uw vinger helemaal in het apparaat is gestoken en niet te hard op een oppervlak drukt.

Druk op de knop Aan/uit - Menu op de bovenkant van het apparaat.

Houd uw vinger stil tijdens het meten.

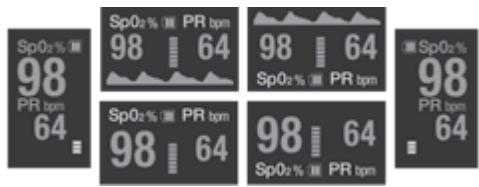

Het display draaien

Als u het display wilt draaien, druk dan ongeveer 1 seconde op de knop Aan/uit - Menu op het voorpaneel. Het display kan in 6 verschillende richtingen worden gezet.

Onderhoud en reiniging

Gebruik 70% alcohol om het vingergebied van de saturatiemeter en uw vinger voor en na de test schoon te maken.

De parameters instellen

Druk op de knop Aan/uit - Menu om het apparaat in te schakelen. Houd dan de knop Aan/uit - Menu ingedrukt om de stand van het display aan te passen.

Houd de knop Aan/uit - Menu ongeveer 3 seconden ingedrukt totdat menu 1 voor het instellen van de parameters wordt weergegeven en druk de knop daarna weer 3 seconden in om scherm 2 te openen.

1. Druk in menu 1 of 2 op de knop Aan/uit - Menu om de verschillende parameters te bekijken. U ziet de pijl naar elke parameter bewegen terwijl u ze bekijkt. Wanneer u bij de parameter bent die u wilt wijzigen, druk 3 seconden op de knop Aan/uit - Menu om de parameter te wijzigen.
2. Als u de fabrieksinstellingen wilt herstellen, beweeg de pijl naar de optie voor het herstellen van de instellingen in menu 1 en houd de knop Aan/uit - Menu ongeveer 3 seconden ingedrukt.
3. U kunt menu's afsluiten en terugkeren naar het meetscherm door de pijl naar de optie voor afsluiten in menu 1 of 2 te bewegen en dan de knop Aan/uit - Menu 3 seconden ingedrukt te houden. U kunt ook 10-12 seconden wachten zonder iets op het apparaat te doen; het apparaat gaat terug naar het meetscherm.

Let op

Als het apparaat buiten of bij veel licht wordt gebruikt, moet u de helderheid van het scherm verhogen, zodat het beter leesbaar is.

Kies een lagere helderheid wanneer u wilt dat de batterijen minder snel leeglopen.

Beperkte garantie van 2 jaar

A. Deze beperkte garantie van 2 jaar is van toepassing op reparatie of vervanging van het product wanneer er een defect in materiaal of vakmanschap wordt geconstateerd. Deze garantie geldt niet bij schade als gevolg van commerciële schade, schade door misbruik of onredelijk gebruik, of aanvullende schade. Defecten die het gevolg zijn van normale slijtage worden onder deze garantie niet als productiedefecten beschouwd. KAZ IS NIET AANSPRAKELIJK VOOR INCIDENTELE OF GEVOLGSCHADE VAN WELKE AARD OOK; EVENTUELE GEÏMPLICEERDE GARANTIE VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN SPECIFIEK DOEL OP DIT PRODUCT IS BEPERKT TOT DE DUUR VAN DEZE GARANTIE. In bepaalde rechtsgebieden of beperkt en mogen er geen beperkingen worden uitgesloten of beperkingen worden gesteld aan hoe lang geïmpliceerde garantie duurt, dus de bovenstaande

beperkingen of uitsluitingen zijn mogelijk. Niet van toepassing op u. Deze garantie geeft u specifieke wettelijke rechten en u hebt mogelijk andere rechten die per rechtsgebied kunnen verschillen. Deze garantie is alleen van toepassing op de oorspronkelijke koper van dit product vanaf de oorspronkelijke aankoopdatum. B. Kaz kan er naar eigen inzicht voor kiezen om dit product te repareren of te vervangen wanneer er defecten in materiaal of vakmanschap worden geconstateerd. C. Deze garantie dekt geen schade die is ontstaan uit niet-toegestane pogingen om het apparaat te repareren of gebruik van het apparaat dat niet in overeenstemming is met de bedieningshandleiding. Zie pagina 158 voor een lijst met Europese telefoonnummers. Wanneer u belt, vermeld dan het modelnummer van uw apparaat.

OPMERKING: ALS U EEN PROBLEEM CONSTATEERT, NEEM DAN EERST CONTACT OP MET DE KLANTENSERVICE OF BEZOEK DE GARANTIE. RETOURNEER HET PRODUCT NIET AAN HET OORSPRONKELIJKE VERKOOPPUNT. PROBEER DE BEHUIZING VAN HET APPARAAT NIET ZELF TE OPENEN; ALS U DAT WEL DOET, KAN DE GARANTIE VERVALLEN, EN KAN ER SCHADE AAN HET PRODUCT OF LETSEL ONTSTAAN.

Foutmeldingen en problemen oplossen

Foutmelding	Situatie	Oplossing
SpO2 of PR kan nicht normal worden weergegeven	De vinger is nicht volledig in het apparaat gestoken	Probeer het nog een keer en steek de vinger dan goed in het apparaat
	De oxyhemoglobine-waarde is te laag om te kunnen worden gemeten	Probeer het nog eenpeer ker
		Als u zeker weet dat er geen probleem met het product is, maak dan eenafspraak met uw arts voor een nauwkeurige diagnose
De SpO2- of PR-waarde is nicht stabiel	De vinger is nicht volledig in het apparaat gestoken	Probeer het nog eenkeer en steek de vinger dan goed in het apparaat
	De gebruiker heeft zich bewogen of de vinger schudt	Blijf zo stil möglichk zitten

Productspecificaties

De saturatiemeter kan nicht worden ingeschakeld	Onvoldoende voeding of het apparaat is uitgeschakeld De batterijen zijn verkeerd geplaatst De saturatiemeter kan beschadigd zijn	Vervang de batterijen Plaats de batterijen terug Neem contact op met de klantenservice
Apparaat uitgeschakeld	Het apparaat worden automatisch uitgeschakeld:wonneer er binnen 8 seconden geen signaln worden waargenomen Onvoldoende voeding	Normaal Vervang de batterijen
Symbool voor batterijen bijna leeg weergegeven	De batterijen要去en worden verrangen	Vervang de batterijen

Type:	Braun saturatiemeter, YK-81C
Type display:	OLED-display
Meetbereik SpO2:	70% - 100%
Nauwkeurigheid:	80% - 100% ±2%
	70% - 79% ±3%
Resolutie:	1%
Meetbereik polsslag:	30 BPM~254 BPM
Nauwkeurigheid:	≤ 100 ±1 BPM
	> 100 ±2 BPM
Resolutie:	1 BPM
Voeding:	twee AAA-alkalinebatterijen van 1,5 V
Stroomverbruik:	minder dan 30 mAh
Automatische
uitschakeling:	het apparaat worden automatisch
	uitgeschakeld wonneer er nicht binnen
	8 seconden een signal worden
	gedetecteer
Afmetingen:	ongeveer 58 mm × 35 mm × 30 mm
Temperatuur bij gelebruik:	5°C~40°C (41°F ~ 104°F)
Temperatuur bij gelebruik:	-10°C~40°C (14°F ~ 104°F)
Vochtigkeit bij gelebruik:	15%~80%
Vochtigkeit bij opslag:	10%~95%
Luchtdruk:	70 kPa~106 kPa

Dit apparaat voldoet aan de volgende normen: IEC 60601-1: Medische elektrische toestellen - Deel 1: Algemene eisen voor basisveiligheid en essentiële prestaties. IEC 60601-1-2: Medische elektrische toestellen - Deel 1-2: Algemene eisen voor basisveiligheid en essentiële prestaties - Secundaire

norm: Elektromagnetische storing - Vereisten en testen. IEC 60601-1-11: Medische elektrische toestellen - Deel 1-11: Algemene eisen voor basisveiligheid en essentiële prestaties - Secundaire norm: eisen voor medische elektrische toestellen en medische elektrische systemen voor gebruik bij medische verzorging in de thuisituatie. ISO 80601-2-61: Medische elektrische toestellen - Deel 2-61: Specifieke eisen voor basisveiligheid en essentiële prestaties van saturatiemeters. ISO 10993-1 Biologische evaluatie van medische toestellen - Deel 1: Evaluatie en testen binnen een risicobeheersingsproces. ISO 10993-5 Biologische evaluatie van medische hulpmiddelen - Deel 5: In-vitro-cytotoxiciteitstests. ISO 10993-10 Biologische evaluatie van medische hulpmiddelen - Deel 10: Irritantie- en sensibilisatietests. ISO 15223-1: Medische toestellen - Symbolen voor gebruik op labels voor medische toestellen, labeling en voorzien informatie - Deel 1: Algemene eisen. ISO 14971 - Medische toestellen - Toepassing van risicomanagement voor medische hulpmiddelen IEC 62366 - Medische toestellen - Deel 1: Aanbrengen van bruikbaarheidengineering aan medische apparatuur

Onderhoud en opslag

1. Vervang de batterijen wanneer het symbool voor batterijen bijna leeg brandt.
2. Reinig de buitenkant van de saturatiemeter voordat u een meting uitvoert.
3. Verwijder de batterijen als u de saturatiemeter langere tijd niet gaat gebruiken.
4. Bewaar het apparaat bij een temperatuur van -10~40°C (14-104°F) en een vochtigheid van 10%-95% om het product in goede conditie te houden.
5. We raden aan om het product altijd droog te houden. Een te hoog vochtigheidsgehalte kan de levensduur van het product beperken en het product beschadigen.
6. Dit apparaat is in de fabriek gekalibreerd en de gebruiker hoeft het apparaat verder niet te kalibreren.

Wanneer u lege batterijen weggooit, houd dan rekening met het milieu en breng ze naar een inzamelpunt dat hiervoor volgens de nationale of plaatselijke regelgeving is bestemd.

De inhoud van de verpakking

Koord

Gebruikershandleiding

2 AAA-alkalinebatterijen van 1,5 V

Symbolen en definities

Toegepaste onderdelen type BF

Luchtvochtigheidsgraad bij gebruik

Gebruikstemperatuur

Raadpleeg de gebruiksaanwijzing

Batchcode

Serienummer

Medisch apparaat

Catalogusnummer

Fabrikant

Spanning

Luchtvochtigheid bij opslag

Temperatuur bij opslag

Geautoriseerde vertegenwoordiger in de Europese Gemeenschap

IP22

IP22: beschermd tegen vaste vreemde voorwerpen met een diameter groter dan 12,5 mm en druipend water bij een helling van 15°
